Включение переднего моста

Включение переднего моста

Сообщение Horse05 » Чт сен 12, 2013 17:17

Почему нельзя допускать включение переднего моста при движении автомобиля с малым радиусом поворота.

И что может произойти в противном случае.

Сообщение luchsergey » Чт сен 12, 2013 18:11

Сообщение Horse05 » Чт сен 12, 2013 19:20

Спасибо за ответ.

со старой РК — это как я понимаю обычная (Ульяновская) механика. а не новая «Конорейя» с тумблером.

И если я правильно понимаю. то не какого негатива на механику, кроме износа резины, при маневрах с малым радиусом не будет.

Re: Включение переднего моста

Сообщение Партизанский » Чт сен 12, 2013 19:21

Horse05 писал(а): Почему нельзя допускать включение переднего моста при движении автомобиля с малым радиусом поворота.

И что может произойти в противном случае.

На сухих и твёрдых поверхностях на автомобилях с парт-таймом (к которым относится и УАЗ Патриот) ездить нельзя.

Причина — повышенный износ элементов трансмиссии и подвески из-за нерасчётных ударных нагрузок на них, неравномерный износ резины, появление вибраций и биений.

Как правильно использовать полный привод и пониженные передачи на Патриотах — смотрим здесь: https://www.uazpatriot.ru/forum/v-pomosh . tml#639386

Сообщение Horse05 » Чт сен 12, 2013 19:36

На сухих и твёрдых поверхностях на автомобилях с парт-таймом (к которым относится и УАЗ Патриот) ездить нельзя.

Причина — повышенный износ элементов трансмиссии и подвески из-за нерасчётных ударных нагрузок на них, неравномерный износ резины, появление вибраций и биений.

То есть если осуществлять маневр на сухих и твёрдых поверхностях то это повлечет износ и прочий мазофака.

А если тоже самое но по мясу, то все нормально. или как.

Сообщение Партизанский » Чт сен 12, 2013 20:19

Там детально расписано — когда и как можно пользоваться полным приводом на Патриоте

Сообщение Horse05 » Чт сен 12, 2013 22:45

Подключён передний привод, подключена раздатка, ведущие оси — обе (полноприводный режим с использованием понижающих передач).

Режим используется в тяжёлых условиях — на скользких поверхностях при затруднённом передвижения на полном приводе (сугробы глубиной от 40 см и выше, глубокая грязь выше ступиц, болота, горы, ручьи и т.п.)

Сообщение виктор сергеевич » Чт сен 12, 2013 23:05

Сообщение Horse05 » Чт сен 12, 2013 23:39

хм. ) ну и что же там написано. кроме как:

1. Во время движения по сухим и твердым дорогам необходимо отключать передний мост. Не допускать включения переднего моста при движении автомобиля с малым радиусом поворота.

А меня интересует почему нельзя и при каких условиях можно если вообще можно.

Просто как то печально, если оказавшись на бездорожье, автомобиль весьма ограниченный в своих маневрах.

Сообщение alex524 » Пт сен 13, 2013 05:08

Horse05 писал(а): Почему нельзя допускать включение переднего моста при движении автомобиля с малым радиусом поворота.

И что может произойти в противном случае.

Сообщение Партизанский » Пт сен 13, 2013 06:01

А меня интересует почему нельзя и при каких условиях можно если вообще можно.

Просто как то печально, если оказавшись на бездорожье, автомобиль весьма ограниченный в своих маневрах.

Не нужно путать тёплое с мягким.

Если машина находится на асфальте — передний мост подключать нельзя, потому что «. на сухих и твёрдых поверхностях. «, особенно «. при движении автомобиля с малым радиусом поворота. » в трансмиссии и подвеске парт-таймовых внедорожников возникают повышенные нерасчётные нагрузки, которые при регулярном их появлении вызывают увеличение зазоров, люфты, вибрации или даже поломки элементов трансмиссии.

Техническое обслуживание

Во время эксплуатации ведущие мосты УАЗ Профи особого обслуживания не требуют. Во время проведения очередного технического обслуживания необходимо проверить уровень трансмиссионного масла в картере моста. Он должен быть у нижней кромки заливного отверстия. Для замены масло сливается через отверстие расположенное в нижней части картера, при этом вывинчивайте и пробку заливного отверстия.

Осевой зазор в подшипниках ведущей шестерни главной передачи более 0,05 мм не допускается, так как при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста. Проверку наличия осевого зазора в подшипниках производите покачиванием ведущей шестерни за фланец крепления карданного вала.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Проверку его производите покачиванием ведомой шестерни при снятой крышке картера. В случае обнаружения зазоров ведущие мосты подлежат регулировке. Регулировка моста это трудоемкая операция, требующая определенного навыка и применения специального инструмента, поэтому рекомендуется производить регулировку только на специализированных станциях технического обслуживания.

Во время эксплуатации УАЗ Профи обращайте внимание на состояние защитных чехлов шарниров привода переднего колеса и шкворневых узлов. Эксплуатация переднего моста с поврежденными чехлами приводит к быстрому выходу узлов из строя

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2015 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.

Необходимость смещения моста

Собственно необходимо данное действие для того, чтобы иметь возможность заменить штатные колеса 29 диаметра на 35, что позволит более уверенно чувствовать себя на бездорожье. Смещение моста способствует тому, что после незначительных переработок продольных тяг и крепления кардана, осуществляется хоть и незначительный, но лифт подвески. Для внедорожников, которые эксплуатируются в степных или лесных зонах, каждый поднятый миллиметр от земли имеет большое значение.

Поэтому, можно сказать, что смещение позволяет осуществить боди лифт автомобиля без особых капиталовложений. Смещение, возможно, осуществить как с помощью использования специальных заводских комплектов, так и путем самостоятельного подбора этих деталей. Единственное, что стоит отметить — комплект заводского производства позволяет произвести сдвиг всего на 1 см, а самостоятельная доработка от 1,5 см. и больше. Стоимость заводского комплекта составляет около 2000 рублей. Рассмотрим, как осуществляется процесс смещения переднего моста на Патрике. На фото ниже представлен магазинный комплект, необходимые для смещения переднего моста.

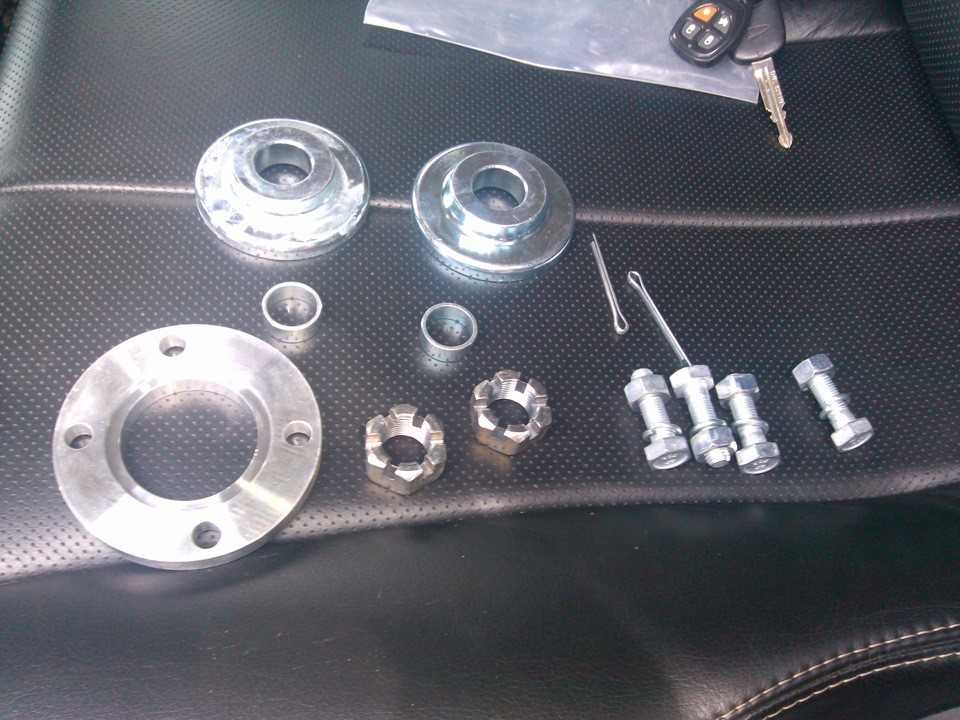

Покупной комплект проставок

Процедура смещения переднего моста

Итак, мы выяснили для чего необходимо проводить процедуру передвижения переднего моста на авто Ульяновского производства. Выясним, как же проводится данная процедура и что для этого необходимо. Первоначально необходимо установить внедорожник УАЗ Патриот на смотровую яму или эстакаду, чтобы удобно было проводить ремонтные мероприятия. После этого запасаемся стандартным набором инструментов и приступаем к процедуре смещения переднего приводного механизма на внедорожнике УАЗ Патриот:

https://youtube.com/watch?v=0aCZrsE-9vE

• Первым делом, приступаем к отвинчиванию болта продольной тяги с помощью вороткового ключа.
• Аналогичная процедура проводится и с другой стороны тяги.
• После того, как на продольной тяге будут скручены болты, приступаем к отвинчиванию поперечной тяги.

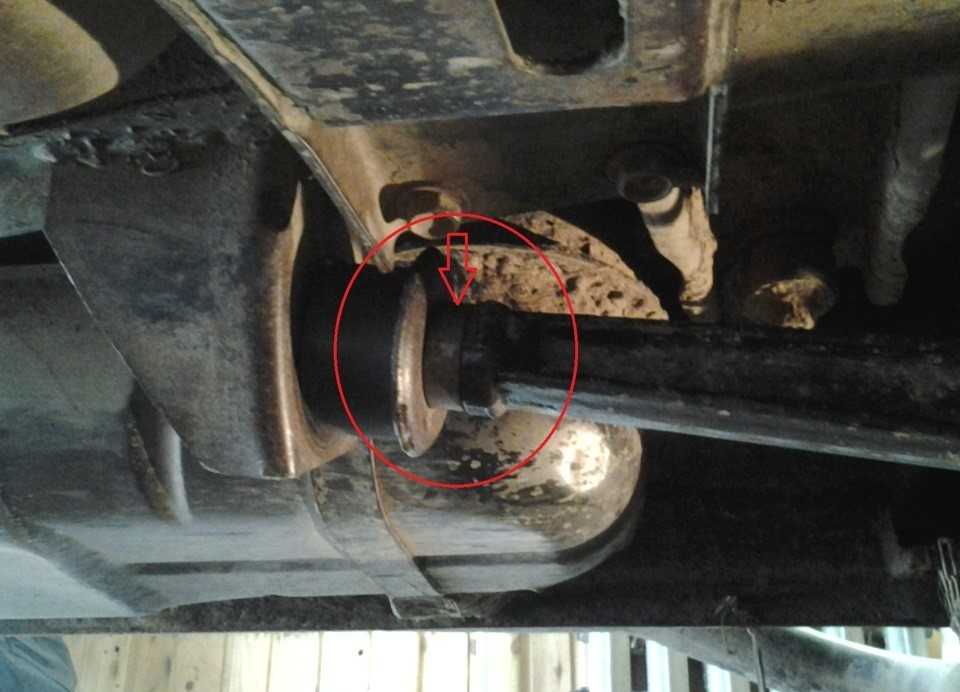

• После извлечения кронштейна поперечной тяги, последняя уходит вниз. Теперь можно удалить шплинт и вывинтить оставшуюся гайку в конце продольной тяги. Тягу можно извлекать.
• После извлечения продольной тяги, необходимо произвести выпрессовку старых втулок, если они изношены.
• Выпрессовку проводим с помощью специального пресса или же посредством трубки аналогичного диаметра втулок.
• После того, как втулки удалены, вместо них устанавливается полиуретан. Полиуретан является лучшей заменой штатных втулок. Стоимость комплекта полиуретановых втулок составляет 800 рублей, в который входят 2 штуки.
• Теперь в зависимости от того, на сколько см планируется передвинуть мост, необходимо подобрать соответствующие проставки или фланцы. Оптимальным считается его передвижение на 1,5 см.
• При передвижении потребуется установить проставку под кардан, толщина, которой также должна быть 1,5 см.
• Когда в наличии имеются необходимые проставки, то приступаем к отвинчиванию переднего кардана.
• В месте соединения кардана с мостом необходимо установить подобранный фланец или проставку 1,5 см. Как показано на фото ниже.
• Также устанавливается и малая проставка на продольной тяге, как показано на фото ниже.

На этом этапе работы по передвижению переднего приводного механизма внедорожника УАЗ Патриот закончены. Привод смещен вперед, что дает возможность установки 35 колес. Как видно, процесс смещения не представляет особых трудностей и может быть выполнен в домашних условиях.

Подводя итог, следует отметить, что процедура сдвига переднего моста на УАЗ Патриот проводится в тех случаях, если нет желания осуществлять более дорогой боди лифт кузова. Ведь для смещения приводного механизма все-то что нужно – это найти проставки и купить полиуретановые втулки.

Снятие и установка муфты отключения колеса

Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам. Вам потребуются : ключ «на 14», отвертка с плоским лезвием, съемник наружных стопорных колец.1 . Выверните три винта крепления.2 . и снимите колпак муфты.3 . Выверните шесть болтов крепления муфты отключения колеса и снимите ее.4 . Выверните три винта крепления крышки муфты к фланцу…5 . И снимите крышку.6 . Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой.7 . Снимите стопорное кольцо и установленную под ним шайбу.8 . И извлеките из фланца шлицевую втулку.9 . Установите детали в порядке, обратном снятию.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Особенности переднего моста

Картер моста Спайсер состоит из литого материала, в который запрессованы полуоси. Картер моста закрывается с помощью крышки картера. Поперечная плоскость устройства не имеет разъема, что повышает надежность и придает жесткость конструкции. Также дифференциал и главная передача моста Спайсер находится в одном картере, чем обуславливается высокая точность зацепления и функционирование устройства. Все эти особенности обуславливают увеличение работоспособности изделий. Теперь, чтобы обслужить устройство, достаточно извлечь крышку картера и осуществить необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена уплотнителей и подшипников, а также устранение люфта в шестернях и дифференциале — все это и является основным критерием обслуживания агрегата. Мост Спайсер оснащен новыми видами шарниров (ШРУСами), особенностью которых является долговечность. Эти шарниры требуют периодической смазки конструкции, для чего применяется материал ШРУС-4. Применять для смазки шарниров Литол-24 является недопустимым. Не менее важным моментом является и значение передаточного числа моста Спайсер. Выпускаются устройства с двумя значениями передаточных чисел передних мостов на УАЗ Патриот: 4,11 и 4,62. Мосты со значением 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым мотором ЗМЗ 409, а 4,62 на дизельные агрегаты ЗМЗ 514.

Конструкция и схема переднего моста Спайсер

На фото ниже представлена схема устройства переднего моста Спайсер с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Спайсер.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи.

Положения рычага раздатки и их значения

Рычаг располагается, естественно, в салоне в непосредственной близости от основного рычага выбора передач трансмиссии. Перейдем к рассмотрению положений рычага с пояснениями, и как работает устройство.

1. Рычаг располагается слева сзади. Данная позиция является основной и свидетельствует о деактивированном переднем приводе. Здесь раздаточная коробка не функционирует, а передача момента в полном объеме адресуется задней оси.
2. Рычаг переместился вперед и направо. Такая позиция говорит о подключенном приводе передка. Заметим, что пониженная передача все равно остается неактивной. Данный режим весьма эффективен на скользком покрытии или при преодолении легкого бездорожья.
3. Положение, когда рычаг переведен вправо, а затем назад на половину первоначального хода. Данная позиция характеризуется нейтральным положением раздаточного агрегата, что свидетельствует о неподвижности автомобиля в заданный момент.
4. Рычаг находится в положении, почти соответствующем предыдущему, однако доведен назад до упора. При такой позиции «наблюдатель» понимает, что внедорожник функционирует по полноприводной схеме, причем с активированной пониженной передачей. К таким действиям следует прибегать во время преодоления значительных препятствий на бездорожье или же, если UAZ Patriot «засел» в болоте и необходимо оттуда выбраться. То есть режим эффективен в критических ситуациях и постоянному применению не подлежит, иначе возникает риск нанесения вреда агрегатам системы.

Основные типы неисправностей и их причины

Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:

1. Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
2. Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
3. В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.
4. Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
5. Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.

Также будет интересно почитать: Комбат Т-98: российский бронированный внедорожник (фото и видео)

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

• передний мост — 132 кг
• задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

• Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
• Колея: 1445 мм
• Колея редукторных мостов УАЗ Барс: 1600 мм
• Вес переднего военного моста УАЗ: 140 кг
• Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

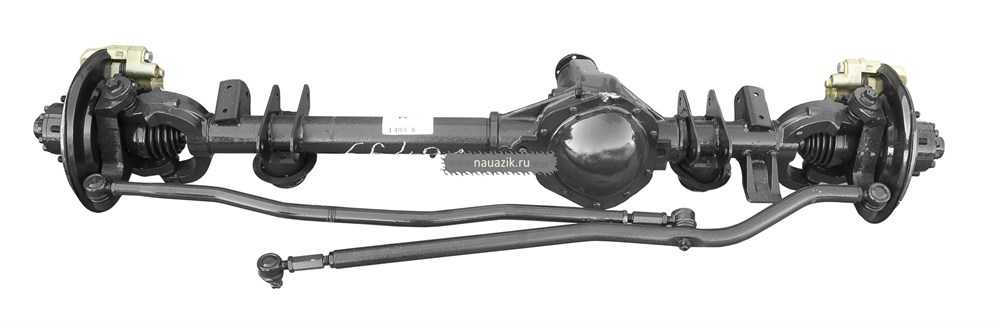

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

• Редуктора;
• Корпуса;
• Двух полуосей;
• Кожухов полуосей;
• Поворотных кулаков;
• Кронштейнов крепления пружин и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

СПРАВКА: В отличие от предыдущих моделей Ульяновского автомобильного завода, машина УАЗ Патриот имеет больший угол поворота колесных механизмов. Это достигается благодаря установке шаровых опор вместо механизма шкворней.

Корпус

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

ВНИМАНИЕ: Во избежание возникновения избыточного давления в картере переднего моста в результате повышения температуры, смазки производитель установил дыхательный клапан. Он сообщает картер моста с атмосферой, не допуская попадания в механизм пыли и загрязнений

Основные типы неисправностей и их причины

Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:

1. Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
2. Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.

3. В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.

4. Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
5. Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.

Заключение

Итак, мы выяснили, как самостоятельно заменить подшипник ступицы на автомобиле УАЗ и каковы его симптомы неисправности. Дабы исключить преждевременный износ, стоит обеспечить игольчатый элемент качественной смазкой и исключить перекосы при установке.

Подшипники ступицы переднего моста на УАЗ Патриот заменяют при повышенном шуме, при вращении колеса и когда невозможно добиться необходимого зазора в подшипниках.
Часть автомобилей UAZ Patriot оснащена антиблокировочной системой тормозов, на ступицах автомобилей с этой системой установлены задающие кольца датчиков частоты вращения колес.

Причинами преждевременного износа подшипника являются:

недостаточная смазка подшипника;
слабая затяжка подшипника, при которой возникают удары, разрушающие подшипники;
тугая затяжка подшипников, при сильной затяжке происходит сильный нагрев подшипников, смазка вытекает.
Для выполнения работы понадобится съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток.

Подготавливаем автомобиль для выполнения работы.

Отверткой выворачиваем три винта крепления защитного колпака муфты отключения колеса (хаба) и снимаем колпак.

Отворачиваем шесть болтов крепления муфты отключения колеса, удерживая от проворачивания монтажной лопаткой и снимаем муфту.

С помощью зубила и молотка отгибаем лепесток замочной шайбы.

Специальным трубчатым ключом на 55 откручиваем контргайку.

Извлекаем контргайку. Поддев отверткой извлекаем замочную шайбу.

С помощью ударной отвертки откручиваем три винта крепления тормозного диска к ступице колеса и снимаем диск.

Трубчатым ключом на 55 откручиваем гайку ступицы.

Извлекаем ступицу в сборе с подшипниками. Если очень плотно внутренние обоймы подшипников сидят на цапфе, то ступицу снимаем с помощью съемника.
На автомобилях с АБС на ступицах стоят задающие кольца датчиков частоты вращения колес.

Извлекаем внутреннее кольцо наружного подшипника ступицы.

Переворачиваем ступицу, и поддев отверткой извлекаем сальник из ступицы, стараясь при этом не повредить упорную шайбу.

Извлекаем упорную шайбу манжеты ступицы.

Вынимаем внутреннее кольцо внутреннего подшипника ступицы.

Промываем все детали дизельным топливом или керосином. Осматриваем внутренние и наружные кольца подшипников и ролики подшипников. Дефектные подшипники нужно обязательно заменить. Заменять нужно вместе с наружными кольцами подшипников. Наружный и внутренний подшипники заменяем одновременно.
➤ Подшипник ступицы колеса роликовый конический однорядный – 127509АК

➤ Манжета ступицы колеса – 3741-3103038

С помощью бородка легкими ударами молотка по периметру наружного кольца внутреннего подшипника выпрессовываем кольцо из ступицы.

Сжимаем пассатижами усики внутреннего стопорного кольца и снимаем его.

Так же снимаем наружное стопорное кольцо.

После этого вставляем внутреннее кольцо наружного подшипника (которое подлежит замене), находим подходящую трубку и ударами молотка или с помощью пресса выпрессовываем наружное кольцо наружного подшипника.

Запрессовываем наружное кольцо наружного подшипника оправкой подходящего размера (запрессовывать нужно без перекосов). Проверяем посадку наружного кольца подшипника, кольцо не должно проворачиваться от усилия руки.

Устанавливаем стопорные кольца.

После этого запрессовываем наружное кольцо внутреннего подшипника ступицы. Проверяем его посадку.

Наносим смазку Литол – 24 или ЦИАТИМ — 201. Слой смазки в ступице между подшипниками должен быть толщиной 10-15 мм. Не закладывайте в ступицу смазку больше нормы во избежание попадания ее в тормозной механизм.

Вставляем внутреннее кольцо внутреннего подшипника, обильно смазав его, и вставляем упорную шайбу манжеты ступицы.

С помощью подходящей оправки запрессовываем манжету ступицы (можно для запрессовки использовать старую манжету или аккуратно по кругу запрессовывать с помощью выколотки).
Устанавливаем ступицу на цапфу и собираем все в обратном порядке. После этого регулируем зазор подшипников (свободный ход колеса).

Особое внимание стоит обратить на степень затяжки подшипников! Нужно чтобы колесо свободно вращалось, но не было никакого люфта. Первая гайка регулирует затяжку, вторая фиксирует позицию

Я делал так: первую гайку сначала протянул сильно, потом отпустил до состояния еле-еле заметного люфта (совсем маленький). Одел шайбу, законтрил, и очень туго затянул вторую гайку. При этом немного затянулась и первая гайка. Поэтому люфт исчез, а колесо не потеряло свободного вращения. Если затяжка будет чрезмерной, подшипник перегреется и умрёт. Будьте внимательны с этой регулировкой!
