Как разблокировать иммобилайзер? как отключить иммобилайзер через обходчик самостоятельно

Подключение

Красный провод

— плюс питания, подключите к цепи, в которой присутствует напряжение +12В при включенном зажигании.

Черный провод

— отрицательный управляющий вход (70мА). При подаче отрицательного потенциала на этот вход происходит считывание кода штатного ключа транспондера. Подключите черный провод к выходу системы дистанционного запуска, обеспечивающему потенциал корпуса на время работы двигателя.

Серые провода

— в зависимости от комплектации, подсоедините к внешней рамочной антенне, устанавливаемой вокруг замка зажигания, или намотайте антенну из нескольких витков провода, поверх штатной антенны RFID.

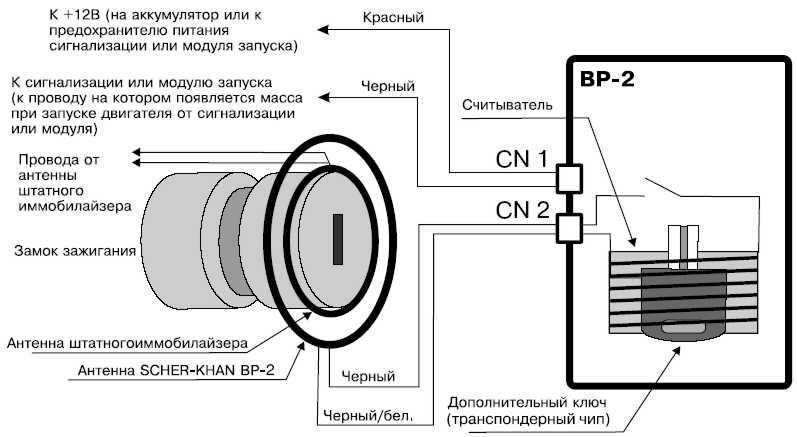

Схема подключения 1

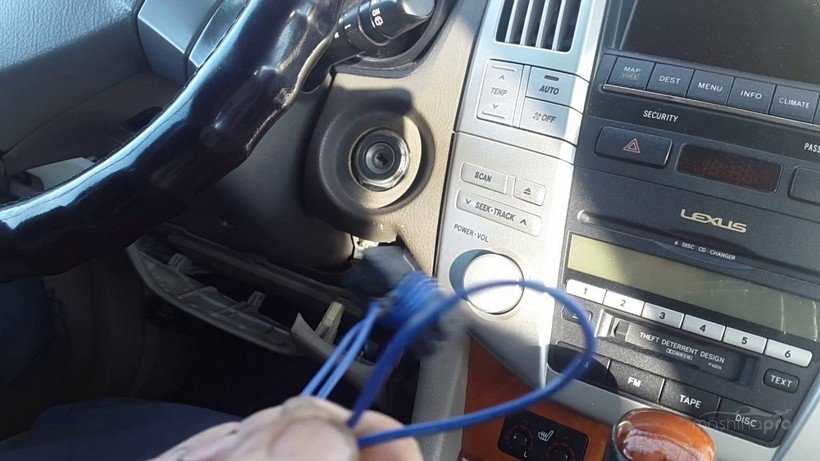

Закрепите внешнюю рамочную антенну на цилиндре замка зажигания и подключите ее к разъему на конце серых проводов

Важно чтобы расстояние между штатной антенной RFID и антенной модуля BP-03 было минимальным

Схема подключения 2

Схема рекомендуется в случаях, когда монтаж рамочной антенны затруднен по причине конструктивных особенностей автомобиля. Намотайте антенну из нескольких витков серого провода поверх штатной антенны RFID на цилиндре замка зажигания.

Важно, чтобы расстояние между штатной антенной RFID и антенной модуля BP-03 было минимальным. Альтернативная схема подключения обходчика иммобилайзера StarLine BP-03

Рекомендуется в тех случаях, когда затруднен монтаж рамочной антенны

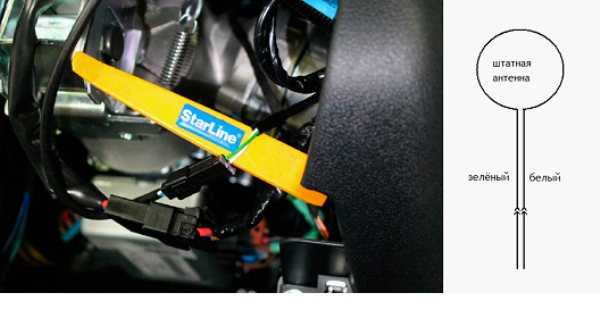

Альтернативная схема подключения обходчика иммобилайзера StarLine BP-03. Рекомендуется в тех случаях, когда затруднен монтаж рамочной антенны

Источник www.ultrastar.ru

Число автомобилей, оснащенных всякими электронными защитами, на наших улицах растет в геометрической прогрессии. Несколько систем сигнализаций, включая спутниковую систему с GPS, иммобилайзер, физическая блокировка руля и педалей – это далеко не полный перечень сервисов безопасности.

Однако, в нашем климате хочется еще и дистанционно заводить мотор, чтобы в автомобиле создалась комфортная атмосфера согласно сезону: зимой потеплело, а летом салон стал прохладным. Поможет в такой ситуации, например, бесключевой обходчик иммобилайзера. Водитель нажмет кнопки на брелоке, и с помощью прибора соединятся нужные контакты, двигатель запустится.

Первые устройства подобного типа отличались существенным минусом. Запуску силовой установки препятствовало отсутствие близко с приемником автомобильного ключа. Обходным решением оказался вмонтированный под обшивкой запасной ключ. При подобной конструкционной схеме автомобиль становился более уязвимым в плане безопасности. Дополнительно некоторые водители выламывали выступающие пластиковые элементы с ключа.

Ситуация на рынке изменилась после того, как был разработан и установлен в новые авто модуль обхода штатного иммобилайзера. Он избавил от надобности выискивать обходные схемы с дополнительным ключом. Хотя в корпус последнего монтируют электронные чипы, без которых машина не должна заводиться, но наличие обходной электроники позволяет выполнить запуск мотора не «взламывая» сервис безопасности.

Данная особенность подразумевает индивидуальное программирование каждого чипа под каждый автомобиль. При попытке запуска машины сигнал с кольцевой антенны, расположенной около замка зажигания, отправится на чип в ключе. Если произойдет ответ от него, то сигнал даст «добро» на запуск мотора. При неполадках с чипом, антенной или искажением зашифрованного сигнала двигатель не заведется.

Программирование (разблокировка) иммобилайзера (Renault Laguna I)

Renault-клуб | Renault Laguna

Разблокировка иммобилайзера ключом с ИК-передатчиком (без радиоканала)

Описание подходит для тех Renault Laguna, в которых используется ключ с ИК-передатчиком, который управляет центральным замком и иммобилайзером.

Для отключения иммобилайзера необходим код — число, состоящее из четырех цифр (например: 2574). Для введения этого кода используется педаль газа и кнопка управления бортовым компьютером, которая находится на торце переключателя стеклоочистителя.

В режиме охраны (иммобилайзер включен) необходимо включить зажигание. Начнет часто мигать лампочка иммобилайзера, информирующая о заблокированном двигателе.
Нажать и удерживать педаль газа, перестанет мигать лампочка. Ввести первую цифру кода путем нажатия на кнопку бортового компьютера такое количество раз, которое соответствует первой цифре. Для кода «2574» — 2 раза. Затем отпустить педаль газа. Лампочка вновь начнет мигать.
Аналогичные действия произвести для остальных трех цифр кода.

После ввода последней цифры кода и отпускании педали газа, лампочка будет гореть постоянно, что свидетельствует о том, что двигатель разблокирован и может быть заведен. Двигатель вновь будет заблокирован после включения иммо путем нажатия кнопки на ключе с ИК-передатчиком.

После трех неудачных попыток введения кода, следующую попытку возможно будет произвести не менее чем через 15 минут.

Для привязки ключей необходимо разблокировать иммобилайзер (снять с охраны при помощи ИК-ключа или вручную ввести код разблокировки). Лампочка иммобилайзера не должна мигать. Включить зажигание и выключить. После этого в течении 10 секунд необходимо нажать и удерживать кнопку управления центральным замком не менее 2 секунд. Двери откроются/закроются (или наоборот). Загорится лампочка иммобилйзера. После этого в течении 15 секунд необходимо выполнить следующие действия:

направить ИК-ключ на приемник сигнала в салоне и нажать 2 раза с интервалом в 1,5 секунды на кнопку ключа. При этом двери откроются и закроются.
повторить действия с другим ключом, который необходимо «привязать» к иммобилайзеру (синхронизировать).

Описанные действия производятся один раз для двух ключей сразу. Если синхронизация была сделана только с одним ключом, то только этот ключ и будет работать.

Разблокировка иммобилайзера кнопкой управления центральным замком

Для введения аварийного кода отключения иммобилайзера:

Выключить зажигание, лампочка иммо должна начать медленно мигать.
Включить зажигание, лампочка впрыска (на дизельных и бензиновых двигателях с прямым впрыском) загорится на 3 секунды и погаснет, а лампочка иммобилайзера начнет мигать быстрее.
Нажать и удерживать кнопку управления центральным замком; красная сигнальная лампочка погаснет.
При нажатой кнопке управления центральным замком сигнальная лампочка начнет медленно мигать (каждые 1,5 сек), тем самым генерируя последовательность счета. Считать число включений лампочки и отпустить кнопку, количество миганий станет равным первой цифре кода.
Опять нажать и удерживать кнопку управления ц/з. После числа миганий сигнальной лампочки, равной второй цифре кода, отпустить кноаку.
Повторить п. 5 для последовательного ввода третьей и четвертой цифр кода.

Если код введен правильно, то станет возможным завести мотор. Лампочка иммо будет гореть 3 секунды, после чего погаснет еще на 3 секунды, затем загорится снова на 30 сек.

Лампочка будет сигнализировать после каждого включения зажигания, пока отключен иммобилайзер, тем самым напоминая о том, что автомобиль не защищен от угона.

Иммо снова заблокирует автомобиль:

автоматически через 10 минут после того, как будет выключено зажигание;
после отключения АКБ.

Если код введен неправильно, то запуск двигателя невозможен. При этом будут мигать:

лампочка иммобилайзера;
сигнальная лампочка впрыска и/или сервисная сигнальная лампочка.

После выключения зажигания, возможно повторить ввод кода.

После трех неудачных попыток ввода кода, повторить процедуру станет возможным не менее чем через 5 минут.

Внимание! Описанные действия не предназначены для раскодирования компьютера или кодового электроклапана. Ввод авайриного кода позволяет лишь запустить мотор. Smalenski

Smalenski

renault-club.by

Группы неисправностей

Все неисправности иммобилайзера можно разделить на две категории, в каждой из которых отличается способ устранения проблемы, а также степень ее сложности. Как правило, в большинстве случаев устройство подлежит восстановлению:

Программные неисправности. Подобные проблемы возникают из-за сбоя программного обеспечения. Это может быть рассинхронизация устройства с кодом чипа и моторным блоком, куда идет сигнал. Может быть и другая ошибка иммобилайзера, но большинство из них довольно просто и быстро решаются: необходимо обратиться к специалисту, который быстро перепрограммирует устройство и сотрет ошибки.
Аппаратные поломки. Это касается механических повреждений устройства, что и вызывает сбои в его работе. Сюда можно отнести и дефекты на плате аппарата, повреждение проводов и системы питания, неисправности коммутационного шлейфа. Механические неполадки также довольно быстро устраняются в сервисных центрах.

Дефект на плате

Что такое обходчик иммобилайзера в автомобиле?

Чтобы
завести машину, нужен ключ. Поворотом ключа включается питание различных узлов
автомобиля. Стартерная цепь замыкается, мотор запускается — именно так было
раньше. Теперь автомобили оборудуют специальной защитой — иммобилайзером. Это
устройство, предотвращающее пуск мотора без оригинального ключа с чипом.
Работает так — при активации зажигания автомобильный компьютер считывает код с
электронного ключа с чипом. Авто заводится, только если код на ключе и в машине
совпадает.

Для
обмана такой системы предназначен обходчик иммобилайзера. Они имитирует ключ,
чтобы система смогла сопоставить коды пуска.

Обходчик иммобилайзера системы VATS

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Обычно резистор имеет сопротивление 390-11800 0м. Сопротивление этого резистора индивидуально для каждого автомобиля. Чтобы обойти такой иммобилайзер и завести автомобиль, нужно подключить резистор вместо ключа к проводам VATS. В автомобиле провода VATS — это два провода выходящие из района рулевой колонки. Цвет их может быть различным: Два Белых провода или один Фиолетово-Белый, а другой — Бело-Черный или Желтый и Оранжево-Черный. Эти 2 провода часто заключены в Оранжевый, Белый или Чёрный кембрик.

Сначала находим нужные нам провода и разрезаем любой из них.
Затем измеряем сопротивление ключа и находим нужное нам значение, а для этого :
1. Устанавливаем селектор мультиметра в положение измерения сопротивления
2. Поворачиваем ключ зажигания в положения зажигание
3. Подключаем мультиметр одним щупом на отрезанный провод который идет от замка, а второй щуп на не разрезанный провод.
4. Записываем показания сопротивление с точностью до двух знаков после запятой
5. Чтобы быстро подобрать сопротивление, лучше воспользоваться переменным, многооборотным резистором. Если подбирать постоянные резисторы, то их погрешность не должна быть более 5%, чтобы не возникало проблемы с запуском.

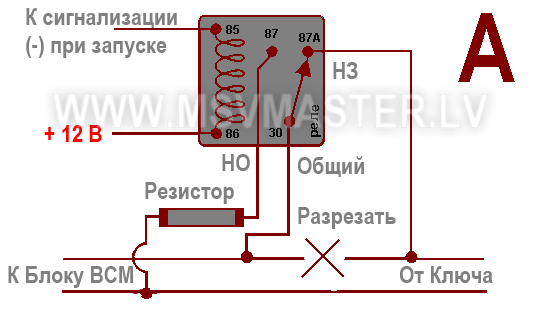

По схеме А через контакты реле подключаем «подобранный» нами резистор к проводам. Разрезанный провод идущий от замка подключаем к НЗ контакту реле. Другой конец разрезанного провода подключаем к Общему контакту реле. Нужное нам сопротивление одним концом подключаем к НР контакту Реле, а другим концом к не разрезанному проводу. Обмотку реле одним концом подключаем к +12 Вольт, а другой конец подключается к сигнализации с управлением (-) для включения обходчика.

Как отключить иммобилайзер своими руками?

Существует вариант временного отключения иммобилайзера, который может потребоваться при установке сигнализации с автозапуском.

Для установки системы обхода применяется:

Блок управления с заложенным в него ключом или меткой. Используется закладка ключа или чипа в устройство, которое находится в глубине приборной панели. При активации автозапуска реле сигнализации задействует блок и двигатель пускается в обход основной схемы.
Блок бескючевого обхода иммобилайзера. Ставится отдельное устройство управления, которое эмулирует ключ зажигания с чипом.

Блок Bosch М7 4

Перед тем как приступить к выполнению операции на автомобиле с блоком Bosch М7.4 необходимо подготовить:

компьютер или ноутбук с предустановленной программой Winflashecu v.1.14 (дистрибутив доступен для свободного скачивания);
адаптер и шнур K-Line, например, VAG-COM 409.1;
заранее скачанное программное обеспечение для блока с отключенной поддержкой иммобилайзера;
несколько проводов с различной длиной.

Чтобы отключить иммобилайзер на Калине, нужно выполнить следующие действия:

Снять провода с клемм аккумулятора и отключить колодки жгутов проводки с блока ЭСУД, установленного под капотом автомобиля. Для отключения необходимо демонтировать защитную верхнюю крышку и вытянуть плоский фиксатор разъема. Все работы ведутся на колодке с большими размерами. Малую колодку можно не отключать от блока.
Вставить провод в контакты А4 и В2 со стороны жгута. Эти кабели будут использоваться для дополнительной подачи положительного напряжения 12 В. Для этого их соединяют с клеммой батареи через промежуточный выключатель.
Установить разъем на место и застегнуть фиксатор.
Подключить адаптер к диагностическому разъему, расположенному в салоне. Разъем находится под пластиковой крышкой, установленной на центральной консоли.
Установить в настройках компьютера скорость передачи данных 38400 бит/сек.
Запустить приложение Winflashecu и выбрать в диалоговом окне номер порта, скорость (38400 бит/сек) и тип блока М7.4. В правом нижнем углу окна будет надпись «Нет связи».
Подать дополнительное питание на пины А4 и В2.
Включить зажигание. Уведомление «Нет связи» должно смениться на «Связь с ЭБУ» и станут активны кнопки запуска операций.
Прочитать данные EEPROM (программное обеспечение блока) и сохранить их на жесткий диск компьютера.
Выбрать новое программное обеспечение и загрузить его в память блока при помощи кнопки «Запись EEPROM».
Дождаться подтверждения успешности загрузки.
Закрыть программу и выключить зажигание.
Снять провода дополнительного питания.
Проверить возможность запуска автомобиля ключом без чипа. Знак иммобилайзера будет зажигаться на комбинации приборов при пуске и гаснуть через несколько секунд.

Блок Bosch 7 9 7

При установке блока управления Bosch 7.9.7 (нормы Евро 2) его необходимо доработать, путем перепайки одного резистора. Эту задачу лучше доверить человеку, имеющему опыт работы с пайкой мелких электронных компонентов. После этого производится «перепрошивка» блока по описанной выше процедуре.

Блок Январь 7 2

В случае применения ЭСУД типа Январь 7.2 процедура имеет совершенно иной вид.

Перед началом работы необходимо подготовить:

адаптер K-Line, например, ВМ9213;
компьютер или ноутбук с установленной программой ChipLoader 1.97.7.;
паяльник с мощностью 25-40 Вт;
припой и канифоль;
провода и переключатель;
резистор с сопротивлением от 3,6 до 5 кОм;
штекеры для подключения проводов к блоку управления;
аккумулятор 12 В (штатный или от блока бесперебойного питания);

Для того чтобы убрать функцию иммобилайзера из блока, следует:

Отключить питание от бортовой сети автомобиля и снять ЭБУ.
Обернуть корпус блока изолятором.
Собрать схему в соответствии с фото.
Подключить адаптер к компьютеру.
При помощи тумблера сымитировать включение зажигания.
Запустить приложение и установить связь с блоком.
Считать заводские данные блока и сохранить их на жесткий диск.
Считать EEPROM и нажать кнопку «Удалить ИММО». Дождаться появления подтверждающего окна с текстом «Иммобилайзер успешно удален».
Закрыть приложение.
Выключить тумблером зажигание.
Перед установкой блока управления на машину следует отключить сигнал от устройства иммобилайзера. Если колодка с блока ИММО будет снята, то в ней необходимо замкнуть контакты с номерами 9 и 18.

Блок Январь 5 1

Для отключения иммобилайзера в блоке Январь 5.1 необходимо выпаивать и перепрограммировать флеш-память EEPROM. Данную операцию не рекомендуется производить самому, а выполнить в мастерской, поскольку в процессе выполнения задачи потребуется программатор и термофен для пайки.

Виды «защитников»

Есть контактные и бесконтактные (сегодня – более популярные) иммобилайзеры. Первые управляются ключом, для вторых придумали специальный брелок иногда – карточку. Они обычно удачно комбинируются со всеми ныне существующими противоугонными сигнализациями.

ВАЗ оснастил этим устройством лишь модели, имеющие инжектор. Когда ВАЗ 2110 только сходит с конвейера, у его иммобилайзера пока не включена защитная опция. Специально для этого есть так называемый поставочный комплект ключей: два черных по цвету – это те, которыми в дальнейшем будет пользоваться владелец, и один – красного цвета мастер-ключ, с помощью которого «обучают» иммобилайзер, то есть – активируют его функцию защиты. Как правило, «обучение» выполняют работники автосалона во время предпродажной подготовки автомобиля. Но это можно сделать и самостоятельно, зная, как это работает.

Первые, устанавливаемые на ВАЗ 2110 противоугонки назывались АПС-4. Более совершенные – АПС-6, появились чуть позже. Считывающая часть располагается в рулевой колонке, а код находится в ключе зажигания. Кроме того, АПС-6 можно использовать да того, чтобы управлять электростеклоподъемниками, задними противотуманками.

Иммобилайзер АПС-4 с набором ключей

Нередки случаи, когда иммобилайзер АПС-6 находится в старом корпусе (видать, корпусов наделали на годы вперед). В таком случае на корпусе стоит цифра 4, но на самой плате должна быть надпись APS-6. Кроме того, выпускаемые в разные годы, даже микросхемы с такой маркировкой могут немного отличаться.

Иммобилайзер АПС-6

Проверка иммобилайзера

Перед началом поиска причины поломки иммобилайзера следует проверить и исправить по необходимости следующие части автомобиля:

Аккумулятор, и в случае недостаточного заряда дозарядить.
Использовать оригинальный ключ зажигания, применяющийся в конкретной модели автомобиля.
Убрать электронные гаджеты и другие устройства, способные создать помеху сигналу иммобилайзера.

Осуществить проверку работоспособности устройства можно, обернув ключ в пищевую фольгу и вставив его в замок зажигания. Если на приборной панели не засветится индикатор ключа по причине экранирования сигнала, автомобиль не заведется. При снятии фольги двигатель должен запускаться.

Неисправности иммобилайзера бывают двух типов:

Программные, обусловленные сбоем в программном обеспечении: неполадке в самом устройстве или рассинхронизации компонентов (моторного блока и ключа). Устраняются при восстановлении ПО.
Аппаратные, имеющие механическую причину. Возникают при повреждении коммуникационных проводов, контактов или элементов платы. Устраняются ремонтом иммобилайзера.

Принцип работы устройства

Многое оборудование, в том числе и иммобилайзер, встроенные в машины отечественного производства, со временем могут ломаться либо работать неправильно

В этом случае очень важно снять иммобилайзер, чтобы использование транспорта не доставляло пользователю неприятностей

Современные производители придумали большое количество устройств, которые помогают защитить от угона автомобиля и взлома его салона. Но многие пользователи привыкли применять для этого простой замок. Ответственные владельцы устанавливают на свой транспорт мощные и действенные технологии от угона, а другие и вовсе не беспокоятся о машине, так как она оснащена иммобилайзером.

К несчастью, многие владельцы транспорта даже не знают о существовании такого прибора, хотя производители называют устройство «будущим» защиты транспорта.

С английского языка название такого оборудования переводится как «обездвиживатель». Такое определение очень точно описывает весь принцип работы иммобилизирующей системы. Она помогает защитить владельца даже от минимальной возможности запустить двигатель без участия ключа пользователя.

По своему строению устройство включает в себя большое количество электронных датчиков, которые блокируют некоторые системы транспорта, не давая при этом угонщикам возможности сдвинуть с места либо завести машину. Очень часто посредством иммобилайзера останавливается весь процесс подачи топлива в двигатель либо систему зажигания. В этом случае, даже если взломщик и смог пробраться в салон автомобиля, то на нём никуда уехать не сможет.

Принцип работы устройства совсем несложен. В то время, как машину пытается завести взломщик, оборудование разрывает цепь электрической энергии, чтобы остановить сигнал от системы зажигания. Всё может происходить по-другому, в этом случае устройство подаёт питание на специально встроенные детали, с помощью которых полностью останавливается работа двигателя. После такого воздействия двигатель теряет способность заводиться либо глохнет в определённый промежуток времени, когда угонщик выезжает с парковочного места и проезжает всего несколько метров.

Особым достоинством прибора считается то, что даже после разрыва проводки либо при попытке её блокировки, транспорт всё равно блокируется. Если система прибора распознаёт попытку взлома, то она в этот же момент начинает реагировать, отключая себя, а также все системы и механизмы в машине.

Активизация работы иммобилайзера работает на полном автомате

Также важно помнить про то, что если владелец оставил транспорт без присмотра на длительное время, то устройство иммобилайзер сработает самостоятельно и остановит работу всех систем транспорта. Именно поэтому выходить из транспорта без ключей специалисты запрещают, так как после этого высок шанс, что обратно в салон будет не попасть

Обходчик иммобилайзера системы RFID

Все обходчики такого типа похожи по конструкции и схеме подключения. По сути это удлинитель для считывания ключа/чипа с возможностью включить и выключить этот удлинитель. За включение и отключение отвечает сигнализация или устройство осуществляющая непосредственно запуск двигателя автомобиля. Такой удлинитель даёт возможность спрятать ключ/чип поглубже от глаз и рук не добрых людей, что значительно повышает защиту автомобиля. Главным отличием обходчиков, является организация управления включением и отключением . В одном случае управление происходит по проводу минусовым потенциалом (при таком управлении есть опасность. что угонщик найдя блок сигнализации с эмитирует управление обходчиком и обойдет штатный иммобилайзер как это делает сигнализация) , а в другом случае, управление по проводу осуществляется кодовой посылкой, что более надежно защищает автомобиль от возможности угона (угонщик не сможет управлять обходчиком, даже если он добрался до установленной сигнализации с автозапуском) . Кодовый обходчик имеет Pandora и др.

Рассмотрим принцип работы простого обходчика иммобилайзера. Обходчик состоит из 2-х кольцевых антенн, встроенного реле и корпуса с разъемами и платой где все это размещено .При помощью двух кольцевых антенн, сигнал запроса иммобилайзера и ответ чипа на запрос транслируются туда и обратно. Одна из антенн расположена рядом со штатной антенной, а другая обвивает тело спрятанного ключа с чипом внутри обходчика

Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Реле служит для соединения этих антенн во время дистанционного запуска и разъединяет их по окончанию работы двигателя или срабатыванию сигнализации. Реле управляется двумя проводами, на одном присутствует напряжение +12В ( постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом

Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2

Реле управляется двумя проводами, на одном присутствует напряжение +12В ( постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом. Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2.

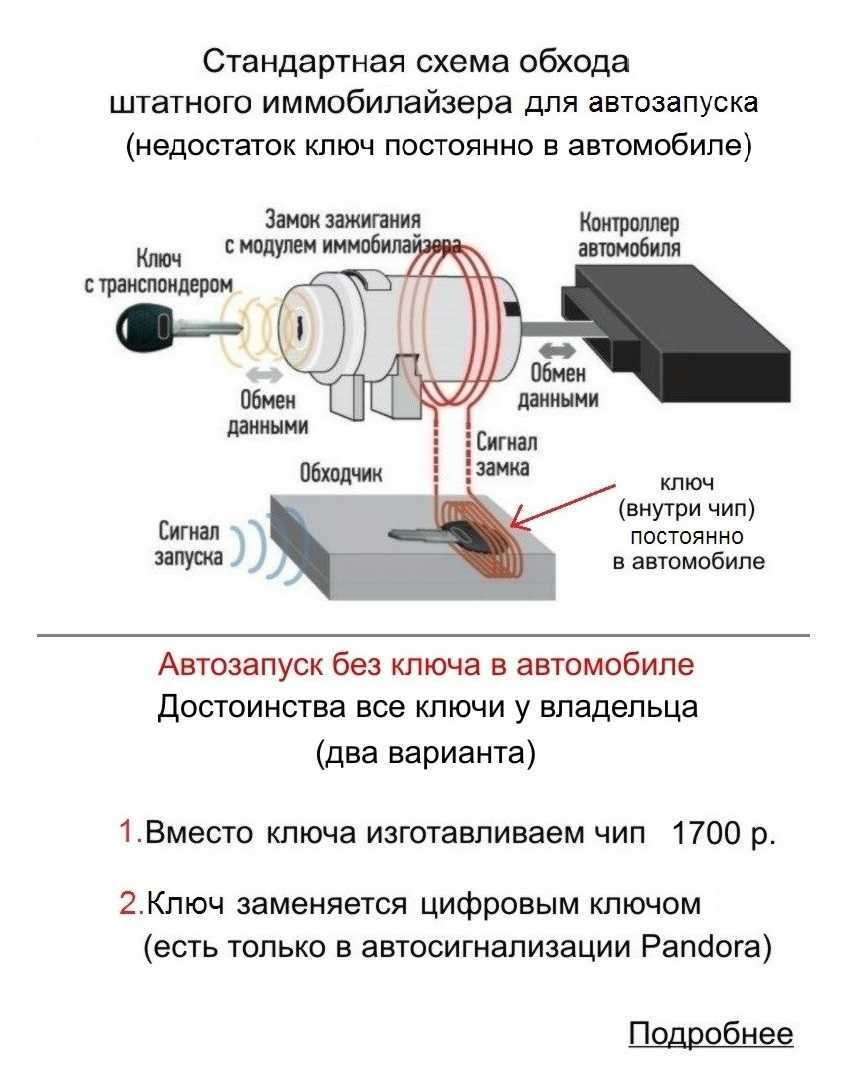

Стандартное подключение Обходчика

Важно чтобы расстояние между штатной антенной RFID и антенной модуля BP-2 было минимальным. Схема рекомендуется при слабом сигнале штатного транспондерного ключа. Отрежьте разъем на конце серых проводов и подключите серые провода в разрыв цепи антенны штатного иммобилизатора

Рамочная антенна модуля в этой схеме не используется

Отрежьте разъем на конце серых проводов и подключите серые провода в разрыв цепи антенны штатного иммобилизатора. Рамочная антенна модуля в этой схеме не используется.

Назначение и принцип работы иммобилайзера

В переводе на русский, слово «immobillizer» означает «обездвиживатель». Устройство представляет собой электронную схему, включенную в разводку автомобиля, при помощи которой исключается возможность несанкционированного запуска двигателя с целью угона автомобиля. Это достигается прерыванием жизненно важных электрических цепей машины. Данный модуль, в отличие от сигнализации, использующей системы оповещения, работает скрытно.

Основная задача устройства – предотвратить угон транспортного средства даже при вскрытии злоумышленниками салона. С целью повышения эффективности его работы, в схему устанавливают реле, блокирующие запуск двигателя при отключении или демонтаже иммобилайзера, и даже при замыкании проводов в «правильном» сочетании. Отдельные модели совмещают со стандартной сигнализацией, которая при срабатывании запускает блокировку.

Иммобилайзер включает в себя следующие элементы:

Электронный блок, или «мозг» устройства, в котором находятся и обрабатываются коды ключей.
Блок управления двигателем (ECU).
Считывающая катушка.
Электромагнитные реле, выполняющие разрыв цепей, и обездвиживающие машину.
Ключ, находящийся у водителя, который выполняет роль элемента управления и активирует систему.

Иммобилайзер может блокировать как отдельный узел (силовой агрегат, коробку, тормоза или рулевое управление), так и несколько узлов.

Отключение сигнализации без брелока и с ним

Как полностью выключить и снять автосигнализацию с охраны и разблокировать двигатель? С помощью брелока это сделать — не проблема. Но как отключить сигнализацию без брелока, чтоб можно было в дальнейшем запустить мотор? Для этого используется сервисный режим противоугонной системы Valet, то есть необходимо найти секретную кнопку системы. Вы должны знать где она находится, если вам нужно отключить сигнализацию в машине, но вы не знаете, где эта кнопка, поищите ее под центральной консолью или в районе блока предохранителей.

Установка устройства обхода системы в автомобиле

Если вы не знаете, как отключить сигнализацию, чтоб можно было запустить двигатель, то разумнее всего будет обратиться к сервисному мануалу, где этот процесс должен быть описан подробно. Что делать, если такое сервисное описание отсутствует и вы не знаете, как отключить сигнализацию? Попробуйте узнать у мастера, проводившего установку противоугонной системы.

Если вы нашли сервисную кнопку, то необходимо ввести секретный вход, обычно эта процедура выглядит следующим образом:

Сначала включается зажигание, после чего на Valet необходимо нажать один раз, затем зажигание отключается.
Далее, зажигание опять активируется, затем клавиша нажимается четыре раза, после чего зажигание вновь отключается.

Что делать, если такое действие не помогло? В этом случае актуально будет изучить сервисный мануал по установке и вводу PIN-кода. В частности, если ваше авто оборудовано сложной GSM противоугонной системой. Затем необходимо попытаться завести двигатель и подключить спикер. Если вы столкнулись с такой проблемой и не знаете, как отключить штатную сигнализацию, чтоб можно было запустить двигатель на ВАЗ, то попробуйте проверить предохранитель и заряд АКБ.

Обходчики

Как привило, обходчики иммобилайзеров устанавливают на СТО. Там же могут и полностью отключить систему защиты, но делать это должны хорошие специалисты, так как здесь придется вмешиваться в работу электроники.

Суть работы обходчиков заключается в том, что через них, обходя иммобилайзер, замыкаются нужные контакты, тем самым двигатель удается разблокировать.

Распространённые типы обходчиков:

Для систем RFID;
Для систем VATS.

В первом случае обходчик представляет из себя устройство имитирующее ключ, реле управления и антенну. Он предназначен для работы с модулями RFID.

В салоне автомобиля, как можно ближе к модулю иммобилайзера, устанавливается транспондер с имитацией ключа. Может устанавливаться как обычная, так и дополнительная антенны для усиления сигнала.

Во втором случае важно понимать, что в системе VATS сам двигатель не блокируется, а блокирует электрику и топливную систему. В блокирующую цепь подключается резистор, который должен иметь сопротивление не выше 5%, чем у аналога находящегося в ключе зажигания

В блокирующую цепь подключается резистор, который должен иметь сопротивление не выше 5%, чем у аналога находящегося в ключе зажигания.

Причины неисправностей иммобилайзера и как это исправить

Если иммобилайзер не работает, это может привести к серьезным последствиям вплоть до блокировки силового агрегата и невозможности его запуска.

Основные признаки и причины поломок устройства

Признаки, причины и способы их устранения:

При попытке запуска ДВС стартер крутит двигатель, но в цилиндрах мотора не воспламеняется горючая смесь. На приборной панели в этот момент горит лампочка вышедшего из строя блокиратора. Эти «симптомы» указывают на рассинхронизацию работы блока управления иммо, а также радиометки в ключе. Для восстановления работоспособности и выполнения ремонта надо еще раз обучить транспондерный ключ.
Обороты мотора машины плавают, когда двигатель функционирует на холостом ходу. Проблема обычно состоит в неправильной работе устройства, связанной с попаданием влаги на колодку подключения. Для ремонта необходимо просушить разъем и саму плату. Если последняя неработоспособна, она подлежит замене.
Поломка предохранительного устройства на цепи питания, в результате чего напряжение не подается на управляющий модуль блокиратора мотора. Этот элемент располагается в специальном блоке в центральной консоли. В первых версиях Калин работа иммобилайзера авто обеспечивается предохранителем на 10 А, а во вторых — на 15 ампер. Если эти компоненты часто перегорают, следует произвести детальную проверку электронной составляющей машины.

Способы устранения неисправностей

Программные неисправности в работе блока управления иммобилайзером на автомобиле Лада Калина решаются путем перепрошивки устройства.

Замена батарейки в пульте ключа

Процедура выполняется так:

Используя отвертку с крестовым наконечником, произвести откручивание болта на стороне части ключа. Этот элемент фиксирует две части корпуса друг к другу.
После выкручивания, используя отвертку с плоским лезвием, надо поддеть одну часть корпуса. Затем ключ разбирается.
Элемент питания установлен на плате внутри. Батарейку нужно извлечь, вместо нее поставить новую.
Две части корпуса ключа надо защелкнуть, затем закрутить болт, соединяющий их.

Замена устройства

Процедура смены управляющего модуля производится так:

От АКБ машины отсоединяется отрицательный контакт.
Производится демонтаж пластиковой накладки на контрольном щитке.
Отверткой с крестовым жалом откручивается два болтика, фиксирующих управляющий модуль блокиратора двигателя.
Затем сам блок демонтируется из посадочного места.
От устройства отключается разъем с проводами. Затем выполняется его демонтаж из места установки.
Монтаж нового микропроцессора выполняется в обратной последовательности. После установки потребуется произвести процедуру активации или обучения устройства. Если устанавливается блокиратор АПС-6, то он позволит завести мотор авто без включения иммо.

Канал «ИммоБокс» подробно рассказал о замене управляющего блока штатного противоугонного средства на Калине.

Заблокирован запуск двигателя? Не спешите с выводами

Бывают ситуации, когда многие автовладельцы грешат на заблокированный иммобилайзер, а в действительности проблема в другом.

Обратите внимание на следующе моменты:

Разряд АКБ. В современных иммобилайзерах предусмотрена функция защиты, которая не позволяет запустить двигатель при низком напряжении или его отсутствия в бортовой сети. К примеру, вы заводите автомобиль, стартер сделал попытку провернуть колен вал двигателя и на этом все закончилось – сработала система защиты. Скорее всего нужно зарядить аккумулятор

Или завестись от прикуривателя
Также обратите внимание на клеммы, они не должны быть окисленными и должны плотно контактировать с проводами, также важно знать как их правильно смазать .
Разрядилась батарейка в брелоке. Многие забывают, что там тоже есть батарейка (не у обучающего ключа, а у рабочего), как правило, это CR2032
Ее замените и не нужно будет разблокировать иммобилайзер, все заработает и без этого

Многие скажут, что батарейка только влияет на штатную сигнализацию и открытие дверей, а чип в ключе энергонезависим. Но как показывает практика, замена старой батарейки на новую решает проблему.

Предохранители. Проверьте их и при необходимости замените.
Концевые выключатели. Искаженные сигналы могут приходить на плату управления из-за окисления контактов на концевых выключателях. Как правило, они находятся в районе двигателя и багажного отделения. Нужно их проверить и при необходимости зачистить, обработать спиртом.

Без помощи специалистов вы не обойдетесь при:

Сбои в работе самого ключа. Скорее всего придется прописывать новый ключ в автосервисе. Если есть знания, то это можно сделать и самому.
Программное обеспечение иммобилайзера дало сбой. Тут выйти из положения можно только перепрошивкой устройства. А так как пин-карты на руках у вас нет (с 1998 года их автовладельцам не выдают), то придется обращаться в дилерский центр, где проверят все документы на право владения ТС и только потом сделают перепрошивку. Это касается тех автомобилей, в которых иммобилайзер идет в комплекте с завода изготовителя по умолчанию.
