Ваз 2109

Проверка общего состояния бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:

• Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
• Несколько раз вручную нажмите на рычаг для подкачки топлива;
• Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
• Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Проверка впускного клапана

1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Проверка герметичности

Чтобы проверить герметичность впускного клапана, необходимо:

• Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
• При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
• Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Засорился или повредился фильтр

Чтобы исправить ситуацию, вам нужно:

• Снять с топливного насоса крышку, извлечь оттуда фильтр, прочистить и промыть его чистым горючим. Затем обязательно продуйте с помощью сжатого воздуха;
• Проверьте состояние фильтра. Если он деформирован, никакой ремонт не поможет. Придется поменять фильтрующее устройство;
• Если у вас стоит помпа Пекар или подобная ему, фильтр можно демонтировать за счет откручивания всасывающего штуцера из крышки. То есть крышку снимать вовсе не обязательно.

Поломка диафрагмы насоса

Вам необходимо сделать следующее ради вашего топливного насоса:

• Снять верхнюю часть корпуса топливной помпы и извлечь оттуда диафрагменный узел;
• Открутите на шток гайку, а затем вытащить 3 диафрагмы;
• Заменить вышедшие из строя элементы на новые. Они доступны в любом ремкомплекте для топливного насоса ВАЗ 2109;
• Соберите узел в обратной последовательности;
• Если у вас помпа Пекар, здесь диафрагма только одна. Ее можно извлечь, демонтировав крышку;
• Чтобы отсоединить диафрагменный узел, поверните его на 90 градусов.

Обязательно параллельно проверьте состояние пружинки, расположенной под диафрагмой. Для этого нужно снять верхнюю часть корпуса помпы, извлечь шток диафрагмы и посмотреть на текущее состояние пружины. Если она сломана, деформирована или не обладает упругостью, замените элемент.

Элементы узла

Неисправности впускного и выпускного клапана

Если оба клапана вызывают сомнения относительно своей работоспособности, придется предпринять определенные меры.

1. Снимите крышку с топливного насоса и удалите фильтр сетчатого типа.
2. Оцените визуально состояние полости насоса и впускного клапана.
3. Демонтировав верхнюю часть корпуса помпы, вы сможете взглянуть на выпускной клапан.
4. Если оба клапана недостаточно герметично установлены, они плохо прижаты или стали неподвижны, меняйте весь насос полностью.
5. Обнаружив следы засорения клапанов, удалите их, продуйте корпус сжатым воздухом.

В случае с насосом Пекар два клапана располагаются в крышке, потому чтобы оценить их состояние, просто снимите крышку с корпуса топливной помпы.

Повреждение толкателя

Не редко отказ в работе бензонасоса связан с повреждением толкателя. На этот случай у нас приготовлена отдельная инструкция.

1. Снимите помпу со шпилек, открутив крепежные гайки. Вставка теплоизоляции, толкатель и прокладки при этом остаются на моторе.
2. Прокрутите коленвал, чтобы максимально выдвинуть толкатель.
3. Замерьте расстояние, на которое выступает толкатель относительно верхней прокладки. В норме показатель составляет 0,8-1,3 миллиметра.
4. Если выступ меньше или больше, попробуйте его отрегулировать, используя более толстые или тонкие прокладки.
5. Между термоизоляционной вставкой и насосом имеется внешняя прокладка с наибольшей толщиной. Менять при регулировке выступа нужно именно ее.
6. Новые прокладки доступны в ремкомплектах, хотя многие делают из своими руками. Для этого потребуется кусочек паронита.

Схема электрооборудования ВАЗ 2109: обязательна к ознакомлению

«Девятки» являются одними из самых популярных отечественных переднеприводных авто в России. Они недорогие и относительно просты в ремонте. Часто их обслуживают сами владельцы, транспортные средства являются предметами тюнинга, они превращаются для своих хозяев в хобби. Владельцы монтируют на авто новое оборудование. Размещенные ниже схемы электрооборудования будут весьма полезными при ремонте.

Схема электрооборудования ВАЗ 2109 всегда поможет владельцам автомобиля проверить, какие приборы и устройства вышли из строя. Чтобы это узнать, нужно проверить их «тестером». Выявив неисправности, можно самому провести ремонт машины.

Первые модели ВАЗ 2109 выпускались с карбюраторным двигателем. Однако мировая промышленность уже давно освоила новый тип топливоподачи – инжекторный. Поэтому переход на новый тип подачи горючего с электронной регулировкой был технически оправдан. В результате разработки, применяемая ваз 2109 электросхема инжектора, позволила повысить эксплуатационные характеристики автомобиля.

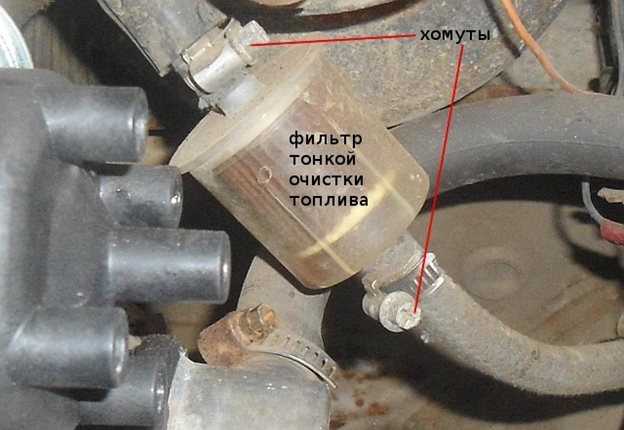

Замена фильтра на карбюраторном автомобиле

Для того чтобы замена топливного фильтра на карбюраторном ВАЗ 2109 прошла успешно, рекомендуется следовать пошаговой инструкции, которая представлена ниже.

• В топливном контуре карбюраторного автомобиля нет высокого давления, поэтому в стравливании бензина нет необходимости.
• Открыть капот.
• Открутить хомуты на концах фильтра.

Отсоединить один из шлангов.

• Слить горючее из фильтра.
• Отсоединить вторую трубку и изъять фильтр из моторного отсека.

Установить новый фильтр, учитывая направление потока бензина.

Проверить отсутствие утечек горючего при работе мотора.

голоса

Рейтинг статьи

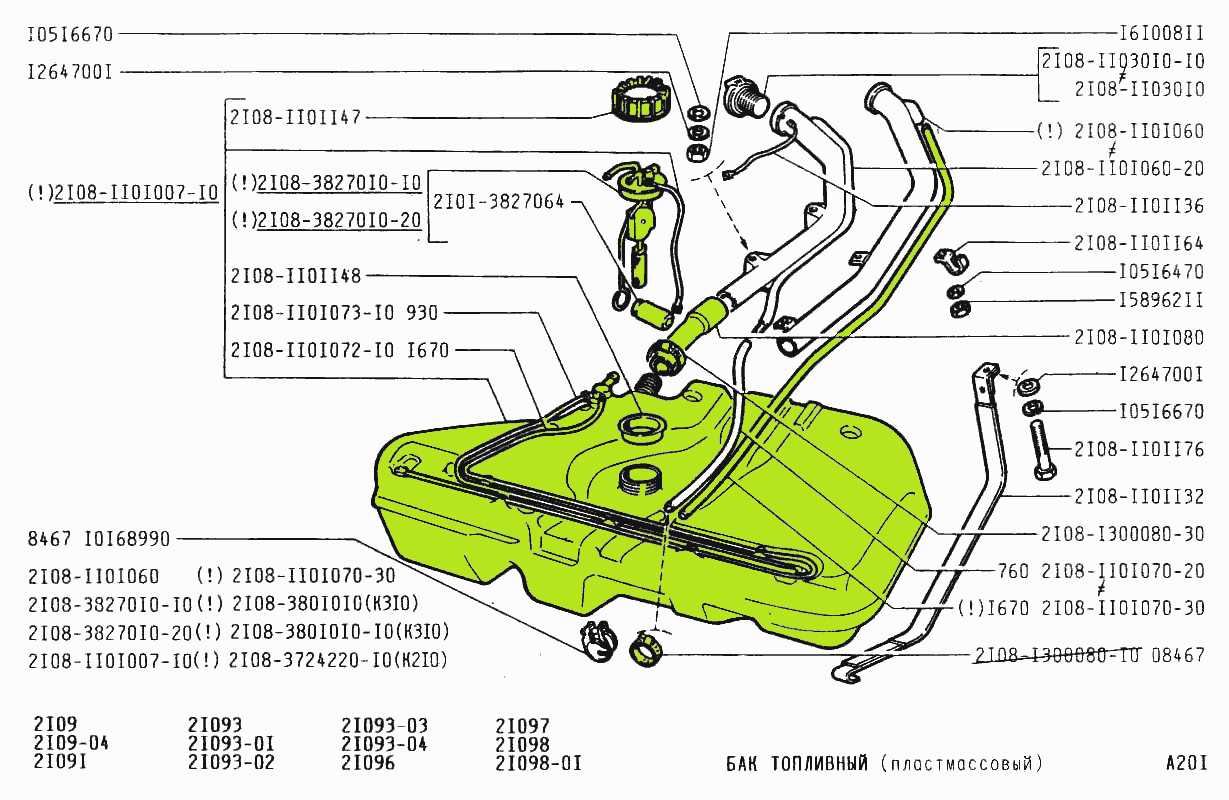

Устройство и расположение бензобака ВАЗ 2108/09/14/15

Бензобак — это один из элементов топливной системы автомобиля. Его основное и единственное предназначение — хранить определённый объём горючего. При этом хранение выполняется максимально безопасно, без утечек и испарений.

На автомобилях ВАЗ 2108/09/14/15 топливный бак установлен под задним сиденьем. Поэтому даже при серьёзном лобовом столкновении его повреждения будут минимальными. Таким же минимальным будет риск вытекания и воспламенения топлива.

Топливный бак на ВАЗ 2108/09/14/15 располагается под задним сиденьем

Бензобак на автомобилях ВАЗ 2108/09/14/15 крепится к кузову с помощью двух пластинчатых хомутов. Топливо заливается в бак через горловину с правой задней стороны кузова. Обычно горловина закрывается крышкой с резьбой.

С полостью бака горловина соединена специальной заливной трубкой. Внутри бака находятся две дренажные трубки, присоединённые через шланг к сепаратору — устройству для улавливания паров бензина. Для предотвращения утечки топлива из сепаратора на шланге установлен клапан двойного действия, который может работать в двух направлениях. Пары топлива, которые испаряются в процессе езды, возвращаются обратно в бак и конденсируются. На автомобилях ВАЗ сепаратор вмещает всего семь литров, но этого достаточно для контроля состояния топлива в баке.

В верхней части бензобака установлен ещё один обязательный элемент топливной системы — датчик уровня топлива, подающий на приборную панель информацию о количестве бензина в баке. Он крепится через резиновую прокладку, а доступ к нему возможен только через заднее сиденье в салоне.

Топливные баки автомобилей ВАЗ 2108/09/14/15 изготовлены из листовой освинцованной стали — прочного долговечного материала. Традиционно ёмкость бака сваривается из двух половин и покрывается снаружи тёмной эмалью.

Металлический корпус топливного бака обработан защитой от коррозии и покрыт чёрной краской

ВАЗ 2109 | Доступ к заливной горловине топливного бака

Для отпирания крышки люка заливной горловины следует нажать на расположенный под водительским подлокотником кнопочный выключатель отпускания защелки ее замка. Защелкивание замка происходит автоматически при закрывании крышки.

Заливная горловина топливного бака автомобиля закрывается оборудованной правой резьбой и храповым стопором пробкой.

Открутив пробку, закрепите ее в специальном кронштейне на обратной стороне крышки лючка.

Затягивание пробки должно производиться до срабатывания трещотки храпового механизма.

• Помните, что бензин является в высшей степени огнеопасной жидкостью! Ни в коем случае не курите на территории АЗС, заправку производите с выключенным двигателем!
• Не забывайте, что бензин относится к числу канцерогенных веществ, т.е., веществ, способствующих развитию рака! Старайтесь не допускать попадания топлива на открытые участки тела, пользуйтесь резиновыми защитными перчатками, при случайном непредвиденным контакте с горючим тщательно промывайте руки теплой водой с мылом.
• Топливные испарения в баке могут находиться под давлением, при открывании пробки сначала медленно ее ослабьте, — окончательное снятие пробки может производиться только после полного прекращения шипения!
• Во избежание разбрызгивания топлива заправку производите до автоматического отстреливания пистолета колонки!
• При замене используйте только пробки фирменного исполнения, оборудованные специальным предохранительным клапаном! Использование пробки неправильного типа чревато самыми серьезными последствиями и, кроме того, может привести к срабатыванию контрольной лампы отказов MIL (см. Оборудование автомобиля, расположение приборов и органов управления)!
• Ни в коем случае не заливайте бензин в корпус дросселя с целью осуществления запуска двигателя!
• Неплотное затягивание пробки заливной горловины может приводить к срабатыванию контрольной лампы отказов MIL (см. Оборудование автомобиля, расположение приборов и органов управления)!
• Попавшее на лакокрасочное покрытие кузовных элементов топливо немедленно протирайте сухой ветошью!

Другие параметры VAZ 2109:

Общие параметры топливных баков VAZ 2109
Чертеж Общий Общий вид топливных баков	Ширина min (мм) Минимальная ширина топливного бака для разных модификаций VAZ 2109.

Замер проводится по наружной стороне.

Ширина max (мм) Максимальная ширина топливного бака для разных модификаций VAZ 2109. Замер проводится по наружной стороне.	Модификаций Количество модификаций модели в нашей базе
(чертеж)	43 (л)	43 (л)	4

Параметры топливных баков VAZ 2109

Год Год выпуска модели или модификация авто

Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной, и не гарантирует однозначной точности.

Что можно изменять в электросхеме

Давайте разберемся, что именно подвергают переделкам владельцы автомобилей.

Причем, укажем только те переделки, которые не запрещены заводом-изготовителем и действующими нормативами:

Внутрисалонные переделки

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

Соответственно, что без замены электрических проводов не удастся задействовать:

Что касается внесения изменения в освещение панели приборов, то сегодня в продаже встречаются наборы специальных ламп вместе с проводкой, с помощью которой они подключаются к электросети автомобиля.

Установить подобные комплекты можно своими руками, важно лишь придерживаться аккуратности и правил безопасности

Конструкция сепаратора

Сепаратор паров бензина ваз 2114 представляет собой небольшой, полностью герметичный бачок, выполненный из металла либо ударопрочного пластика. Он установлен в правой задней части автомобиля на специальном кронштейне. При помощи системы шлангов он соединен с бензобаком (откуда через дренажные трубки поступают пары) и с двухходовым клапаном. Полный объем этого устройства составляет 7 литров.

Попадая в этот бачок, пары скапливаются в нем и, за счет увеличения концентрации и охлаждения — конденсируются. Капли конденсата оседают на стенках и донце, после чего постепенно стекают обратно в бензобак. Те же пары, что не успели конденсироваться, поступают в сторону двухходового клапана. Из его названия нетрудно догадаться, что работает он сразу в обе стороны — «на впуск» атмосферного воздуха внутрь бака и «на выпуск» топливных паров наружу.

Несмотря на очевидную простоту системы вентиляции топлива и минимум расположенных в ней деталей, она все же ломается, приводя к довольно неприятным последствиям.

Так, признаками поломки сепаратора паров могут являться:

• запах топлива внутри салона;
• запах топлива около автомашины (при этом с момента заправки прошло много времени);
• пятна бензина около горловины бака;
• капли топлива на грунте после длительной стоянки.

Заметив эти признаки, можно сделать вывод о том, сепаратор бензобака ваз 2114 треснул или прохудился, и больше не справляется со своей задачей.

В каких же случаях вам необходима очистка карбюратора ВАЗ 2109?

Чтобы справляться с разными проблемами и неисправностями, нужно знать, как промыть карбюратор ВАЗ 2109.

Так бывает, что, даже имея нормальный уровень в поплавковой камере, вы сталкиваетесь с такой ситуацией, когда автомобиль ни в какую не желает заводиться. Перебрав двигатель и убедившись, что с ним всё хорошо, вы понимаете, что дело в карбюраторе. Что может послужить причиной? Обычно это разного рода засоры.

Например – в жиклерах, или же в каналах карбюратора. Это неприятно, но отнюдь не смертельно. И вполне устраняется подручными средствами.

Вообще, чистка карбюратора делается при помощи самого обыкновенного бензина, ацетона, либо сжатым воздухом.

Как понять, что засорён жиклер?

Симптомы здесь просты и понятны. Если у вас на холостом ходу двигатель мгновенно глохнет, стоит лишь отпустить педаль газа – можно долго не гадать. Если такая неприятность с вами всё же произошла, то необходимо прочистить жиклер.

Как это сделать?

• Разобрать корпус воздушного фильтра.
• Теперь можно снять сам жиклер.
• В случаях, когда загрязнение очевидно, у вас сразу отпадают другие варианты.
• Заострённой деревянной палочкой, смоченной в ацетоне вам нужно очень аккуратно прочистить. Никогда не используйте для этого металлические предметы. Это чревато повреждениями поверхностей.

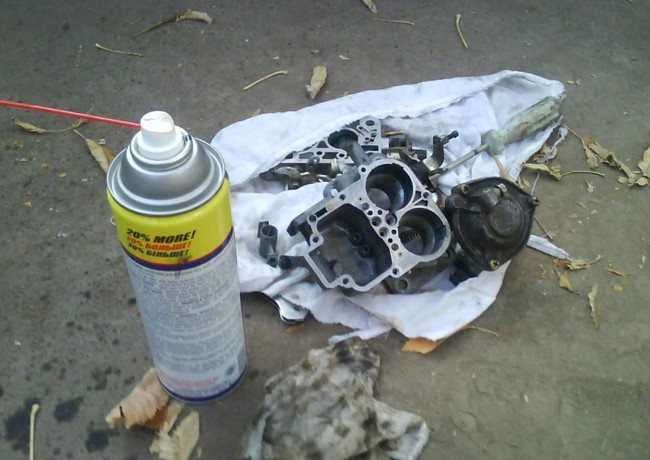

Далее идёт такой процесс, как промывка карбюратора ВАЗ 2109

Каналы внутри карбюратора достаточно узкие. Потому не удивительно, что грязное топливо вызывает такие неприятные процессы, как засорение. Промывка – обязательный процесс для улучшения работы карбюратора и поддержания его в хорошем состоянии.

Важно! Никогда и ни при каких обстоятельствах не пробуйте проводить промывку карбюратора ацетоном, пока вы его полностью не разберёте. Некоторые детали просто разъест

Их нужно снять и отдельно промыть бензином.
Последовательность действий при промывке такая:
Сперва нужно аккуратно вывернуть главные воздушные жиклеры из корпуса.
После этого можно достать жиклеры и эмульсионные трубки.
Возьмите отвёртку и очень бережно нужно снять стопорную пластину пробок главных топливных жиклеров.
Теперь вы можете вывернуть пробки. Теперь нужно проверить установленные под ними шайбы. Если они испорчены, следует их заменить на новые.
Выкручивайте главные топливные жиклеры.

ВАЗ-21099 — видео тюнинга

https://youtube.com/watch?v=KCRllIpuDkg

«Самара»-седан, слывшая в народе долгое время самой престижной моделью, выпускалась и выпускается только с 1,5 л двигателем (за исключением экспортных комплектаций — 1,1, 1,3, роторно-поршневый двигатель Ванкеля). Примечательно, что это — первая вазовская модель (не путать с модификацией), индекс которой состоит не из четырех цифр, а из пяти. Объясняется это тем, что при разработке она носила индекс «десятки». В ходе доводочных работ ВАЗ 2110 решено было сделать иным, а получившемуся из «девятки» седану был присвоен «номер» 21099. Впрысковую версию можно отличить по дополнительной цифре «2», стоящей в конце индекса. Сегодня особым спросом пользуется модификация с салоном (панель приборов и обивки дверей) «Самары-2» — ее индекс 21099-04.

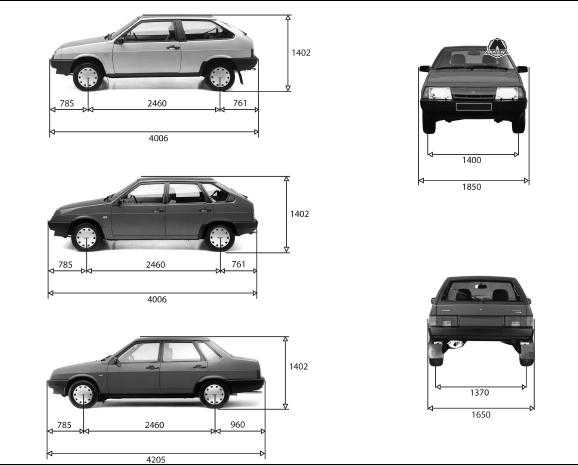

Контрольные размеры кузова Ваз 2109

Кузов имеет довольно небольшую длину – 4006 мм, что является очевидным достоинством автомобиля, так как компактность в городских условиях играет важное значения. Если сравнить предыдущие модели производителя, то длина была уменьшена на 120 мм, при этом внутри стало на 60 мм больше пространства благодаря рациональным и верным конструкторским решениям

Первые серийные автомобили ВАЗ 2109 имели ширину кузова 1650 мм, однако, уже спустя несколько месяцев разработчикам удалось уменьшить её на 30 мм до 1620 мм, это ещё больше увеличило компактность кузова.

Высота кузова составляет примерно 1402, что на 30 мм сравнительно меньше кузова моделей-предшественников. Но, компенсировать свободное пространство конструкторы смогли за счёт создания стёкол автомобиля в выпуклой форме. С одной стороны – это позволило увеличить объём свободного пространства, с другой – презентабельность транспортного средства.

Особого внимания заслуживает багажный отсек Ваз 2109, который в своё время произвёл на рынке легковых автомобилей настоящий фурор. Даже сегодня эта чуть ли не революционная конструктивная особенность не утратила практической актуальности.

Стандартная вместительность багажника «девятки» составляет 330 литров, но при необходимости её можно расширить до 640 литров, благодаря сложению задних сидений. Всё это можно выполнить за пару минут и для этого, не требуется прилагать много усилий.

Колея передних колёс составляет – 1400 мм, а задних – 1370 мм. Компактные размеры кузова Ваз 2109 позволяют эффективно осуществлять транспортировку малогабаритных грузов по городу, даже в час пик, когда много пробок.

Реальный объем бака на 14-й модели

Как было сказано, производитель заявляет о том, что объем бака 2114 равняется 43 литрам (в некоторых случаях можно встретить цифру в 42,5 литра). И эта цифра, действительно, очень близка к реальности.

При этом, стоит учитывать целый ряд фактов, которые могут значительно повлиять на вместимость:

1. Погрешности при изготовлении бака.
2. Время года и температура.
3. Объем топливной системы.

Первый из этих факторов, как правило, незначителен. Но, как показывает пpaктика, иногда разница в объемах двух одинаковых баков может достигать (в результате невысокой точности производства) 2 литров. Таким образом, на некоторых машинах полный объем может достигать 45 литров (что бывает крайне редко).

Сюда же следует прибавить разницу в погодных условиях. В холодное время топливо сжимается, а в теплое — расширяется. Этот фактор также влияет на то, сколько литров бак на ваз 2114 может вместить (если учитывать полный объем бензина, вмещающегося в жаркое лето и в зимний мороз, то разница может достигать 1,5 литров).

Ну, и наконец, следует помнить о том, что сама топливная система тоже вмещает определенный объем топлива. Если говорить в среднем, то при полностью пустом баке в ней может остаться до 2 литров бензина. В результате этого ряда особенностей количество топлива, вмещающегося в бак, может отличаться от заявленного производителем как в большую, так и в меньшую сторону.

Если на заправке в пpaктически пустой бак удалось заправить 50 литров топлива, то это может стать веской причиной для претензии к точности заправочного устройства и работе самой станции. Такая большая разница в объемах не может быть списана ни на какие указанные выше погрешности.

Также стоит отметить, что при неправильной эксплуатации и заправке автомашины топливом низкого качества, на дне бака могут накапливаться осадки, которые со временем могут (пусть и несущественно), сократить его объем. Для того, чтобы избежать подобной ситуации, раз в несколько лет следует проводить ревизию бака.

Если на панели загорелась сигнальная лампочка, значит в бак можно заправить до 35 литров топлива, не опасаясь того, что оно потечет через край.

снятие, установка и дефектовка бензобака на автомобилях ваз 2108, ваз 2109, ваз 21099

При обнаружении течи топлива из бензобака рекомендуется заменить бензобак. Если часто засоряется сетка бензонасоса, следует снять и промыть бензобак. Если обнаружена течь по линии стыка верхней и нижней частей бензобака, можно эти места пропаять (рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бензобак. Затем место течи запаяйте мягким припоем.

ПРЕДУПРЕЖДЕНИЕ Паять можно только тщательно промытый и просушенный бензобак, не содержащий паров бензина, иначе при пайке пары могут воспламениться. Для промывки бензобака используйте моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бензобак струей горячей воды. Тщательно просушите бензобак. Перед снятием бензобака с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи.

ПОЛЕЗНЫЙ СОВЕТ Рекомендуется снимать бензобак на автомобилях ваз 2108, ваз 2109, ваз 21099 с помощником.

1. Откиньте подушку заднего сиденья и отверните вырезанную часть шумоизоляции.

2. Отверните два винта крепления крышки люка бензобака.

3. Снимите крышку люка бензобака с резиновой прокладкой.

4. Отсоедините колодку с проводами от датчика уровня топлива.

5. Отверните гайку крепления датчика уровня топлива, под которой закреплен провод «массы».

6. Снимите провод со шпильки. Остальные операции проводят под днищем автомобиля ваз 2108, ваз 2109, ваз 21099.

7. Ослабьте затяжку хомута шланга наливной трубы бензобака.

8. Отсоедините шланг от наливной трубы бензобака.

9. Ослабьте затяжку хомута и отсоедините шланг выпуска воздуха от штуцера на бензобаке.

10. Ослабьте затяжку хомута и отсоедините шланг сепаратора от штуцера на бензобаке.

11. Ослабьте затяжку хомутов и отсоедините шланги от топливопроводов.

12. Придерживая бензобак, отверните два болта хомутов крепления бензобака.

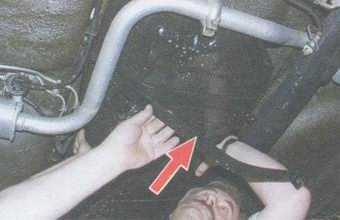

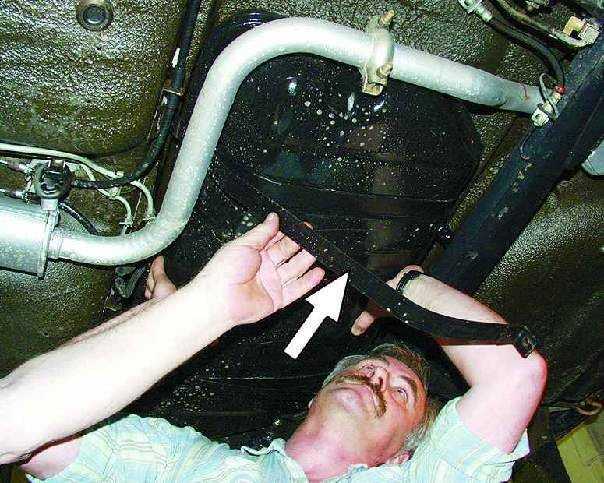

13. Отведите хомуты вниз, поддерживая при этом бензобак. Хомут с левой стороны отогните за трубу резонатора.

14. Опустите вниз передний конец бензобака и снимите бензобак с автомобиля ваз 2108, ваз 2109, ваз 21099. Слейте из бензобака остатки бензина.

15. Отверните пять оставшихся гаек крепления датчика и выньте датчик указателя уровня топлива из бензобака.

16. Снимите прокладку датчика указателя уровня топлива.

17. Осмотрите бензобак по линии стыка верхней и нижней частей. Если обнаружите течь, вылейте остатки бензина, тщательно промойте и высушите бензобак. Затем запаяйте место течи мягким припоем. Если надо, подклейте оторванные резиновые прокладки на бензобаке.

18. Подсоедините омметр к контактам датчика указателя уровня топлива и проверьте сопротивление датчика при трех положениях поплавка. В крайнем нижнем положении (пустой бензобак) сопротивление должно быть 315-345 Ом, в среднем положении (бензобак заполнен наполовину) -108-128 Ом, в крайнем верхнем положении (полный бензобак) — не более 7 Ом. Если сопротивление отличается от указанного, замените датчик указателя уровня топлива.

19. Промойте загрязненный фильтр. Встряхните поплавок. Если в нем есть бензин, то поплавок негерметичен. Рекомендуем заменить поплавок.

20. Для замены хомутов крепления бензобака выньте хомуты из кронштейнов на кузове и установите новые.

21. Соберите и установите на автомобиль ваз 2108, ваз 2109, ваз 21099 бензобак в обратном порядке. Перед установкой бензобака уберите внутрь кузова провода датчика уровня топлива.

Топливный бак ваз 2108, ваз 2109, ваз 21099 (вид снизу впереди)

1 — топливный бак; 2 — сливной топливопровод; 3 — подводящий топливопровод

Топливный бак ваз 2108, ваз 2109, ваз 21099 (вид снизу сзади)

1 — шланг выпуска воздуха; 2 — шланг сепаратора; 3 — шланг наливной трубы

Источник

Замена топливной магистрали ваз 2109

Пожалуй самая сложная операция(если нет ямы и подъёмника).Чтобы заменить магистрали пришлось снять: -кулису, -стабилизатор поперечной устойчивости, -штаны, резонатор, глушитель, -бак(в любом случае менять), -рулевую рейку, -старую магистраль подачи топлива(обратку оставил под адсорбер). Куплено: -магистрали=400р, -комплект резиновых патрубков=560р, -фильтр топливный=200р, -хомут топливного фильтра=80р(еле нашёл!), -крепление магистралей от Ваз 2110 под 5 трубок-8шт=136р(объехал весь город, спасибо что открылась у нас наконец «Ладья»), -резиночки -10шт=20р

Расположение трубок в креплениях ваз 2110 (под 5 трубок) и в родных восьмёрошных(под 4 трубки) разные!Поэтому пришлось много материться, перекладывать ещё и тормозные магистрали!

Переделка топливных магистралей отняла один день жизни и много нервов, очень много нервов! Зато теперь мы будем с адсорбером)))Экология на первом месте!

В один из прекрасных июльских дней машинка совершала круг почета по родному району. Все бы было хорошо если бы не резкий запах бензина. Учитывая тот факт, что машина давно нормально не ездила и совсем не давно вернулась с поварки днища, первым делом решил глянуть под капотом на патрубки и трубки.

Моей «радости» не было предела, когда я увидел как топливная трубка спокойно лежит примерно по середине привода левого колеса. Приподняв немного трубку и зафиксировав ее поехал к месту предстоящего ремонта, то есть на то место где обычно ночует машина.

Длительное время руки ни как не доходили до ремонта, а потом еще двухнедельный отпуск. Короче добрался до ремонта машины я только 16 августа. Первым делом решил залить все шпильки крепления трубок известным и очень любимым всеми составом — «WD 40» и отчистить крепления на днище от мастики (после сварки днище обработали полностью).

Две шпильки в моторном отсеке (под рулевой рейкой и над ней)

Крепление трубок около бензобака

Еще одна шпилька на днище (видно плохо, фотка на телефон да еще и лежа на асфальте)

Как я ни старался обойтись без жертв, но не получилось. Результатом моих трудов стали две поломанных шпильки — одна у бензобака (на фото), другая — вторая по счету от моторного щита. Ну собственно не страшно, обе находятся в тех местах, где по сути их может и не быть.

Продолжаем дальше. Открутив шланги от бензобака и приопустив сам бак вытянул из под него шланги.

Для облегчения дальнейшего гемора решил снять кулису переключения передачи тросы ручника (которые кстати тоже поменяю). Фото нет, так как иногда просто забываю, да и дождик временами подгоняет. Выдернув трубки увидел ту самую дырку от вращающегося привода колеса, а немного сжав трубку понял что за 15 лет к ним ни кто и не прикасался. Тут назрело решение поменять и тормозные трубки до кучи, чтобы уж второй раз не лазить туда.

Шланг обратки к баку снаружи нормальный, но жизнь его изрядно потрепала (весь в трещинах, в руках просто порвался).

Дыра на трубке от работы привода.

Целиком извлечь трубку не удалось.

Пока из новых запчастей только топливная магистральная трубка, тормозная трубка к колдуну и топливный шланг.

Теперь жду заказанных в магазине запчастей — трубку топливную обратную, тормозную магистральную, тормозные от колдуна к задним тормозным шлангам, тросы ручника, шланг обратки, кучку хомутов, рычаг ручника ну и ничтяки — короткоходная кулиса и калино-кардан с пыльниками.

Как будет готов заказ и появится время буду делать дальше, обо всем отпишусь. Ну и в завершении этой истории, фото красоты в машине.

При возникновении таких неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 как неустойчивый холостой ход, провал при нажатии на педаль газа, падение мощности и приемистости, затрудненный запуск двигателя и пр

следует обратить внимание на систему подачи топлива в карбюратор, а именно на чистоту топливных магистралей и чистоту топливного бака автомобиля. Наличие в них засорений и загрязнений зачастую приводит к нарушению подачи топлива в карбюратор и далее в двигатель с последующим возникновением перечисленных выше неисправностей. Рассмотрим прочистку топливных магистралей на автомобилях ВАЗ 2108, 2109, 21099

Рассмотрим прочистку топливных магистралей на автомобилях ВАЗ 2108, 2109, 21099.
