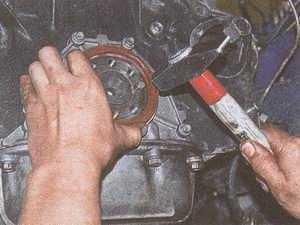

Замена сальников коленчатого вала двигателя змз-406

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Что необходимо для замены

Замена цепи – процесс сложный, требующий предварительной подготовки. Необходимо заранее приобрести следующий перечень:

• масло для двигателя;
• масляный фильтр;
• прокладка (из пробки);
• высокотемпературный герметик (желательно ABRA серого цвета с маркировкой 999);
• керосин и щетка по металлу – для помывки двигателя.

После замены цепи необходимо залить свежее масло (с ним меняется и фильтр). Клапанная крышка имеет «привычку» постоянно течь. Потому желательно заранее приобрести её, заменить вместе с цепью. Пробковая – оптимальный вариант. Благодаря высокой естественной адгезии, эластичности создается высокая герметичность.

Из ключей потребуется: набор головок и рожковых, усиленный на 36, шестигранник на 6. Не менее важный момент – много ветоши. Большинство двигателей выдавливает масло через сальники, а также клапанную крышку. Хорошее решение – приобретать сразу комплект деталей для замены цепи ГРМ. Он идентичен для двигателей с маркировкой 405, 406, 409.

В такой комплект, как правило, входят следующие основные компоненты:

• пара обычных натяжителя и два их гидравлических аналога ;
• приводные цепи – 2 шт. (для ЗМЗ-405 – 72 и 92 звена);
• 3 успокоителя;
• верхняя, нижняя прокладки крышки;
• прокладки помпы;
• 2 шумоизоляционные прокладки;

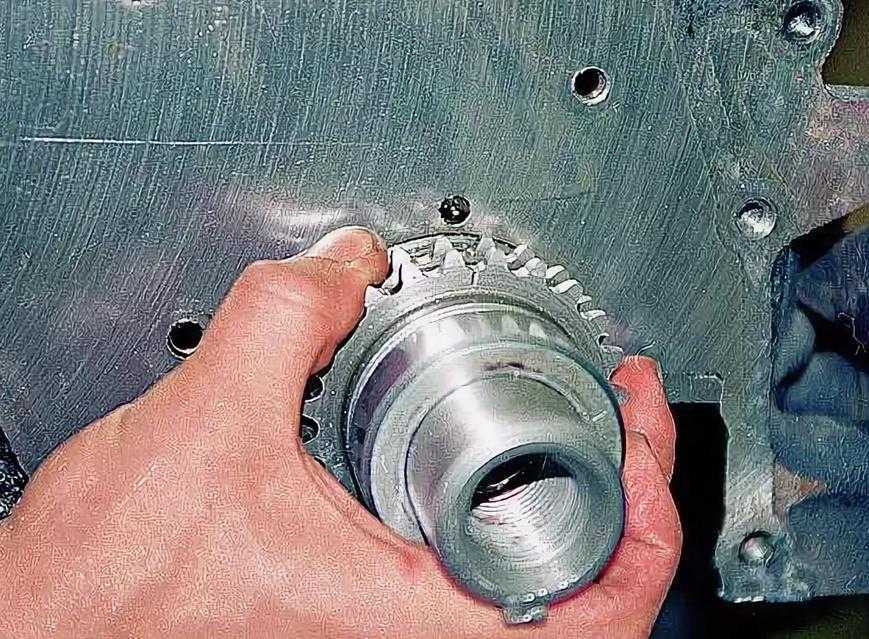

• 3 звездочки для валов (промежуточный, коленчатый, распред.).

Не лишним будет приобрести ведомую звездочку.

Порядок разборки и снятия двигателя

Прежде всего, подготовьте площадку для дальнейшего раскладывания всех элементов. Места должно быть столько, чтобы вы могли удобно разложить детали по порядку – так обратная сборка мотора пройдет гораздо быстрее и проще. При отсутствии достаточного пространства, помечайте элементы любым другим подходящим способом. Провода отмечайте и снимайте аналогичным образом.
Снимите капот и демонтируйте панель стеклоочистителя (так будет удобнее). Для защиты передних крыльев от повреждений, укройте эти элементы подходящим материалом. Разбирать можете в любой удобной для вас последовательности. К примеру, чтобы двигатель было максимально легко вынуть из моторного отсека, можете снять почти все имеющиеся навесные детали. Большинство мастеров предпочитает выполнять разборку, пока не остается лишь блок с поршневой. В отстыковывании насоса гидроусилителя от шлангов необходимости нет – достаточно попросту подвязать его или куда-то положить.
Вынув мотор, осмотрите пространство под капотом на предмет повреждений и загрязнений. Вымойте все как можно тщательнее при помощи металлической щетки и керосина либо бензина.

Измерьте чистый блок и коленвал. Может появиться необходимость в расточке. Если вы не имеете соответствующих навыков, лучше отвезите элементы на завод или в специализированную мастерскую – там все проверят и расточат на совесть. Заодно можете отдать спецам маховик и корзинку сцепления. В мастерской проверят маховик на биение и, если это будет нужно, выполнят его торцовку в месте прилегания диска сцепления, после чего сбалансируют в комплексе с корзиной и коленвалом. Для наших любимых ГАЗов такой сервис является очень даже полезным и необходимым.
Купите шатунные и коренные вкладыши, кольца и поршни по размерам. Забрав детали с расточки, еще раз промойте их и продуйте. Вооружившись 14-м шестигранником, отвинтите заглушки грязеуловителей, тщательно все там вычистите, после чего верните заглушки обратно. Если не получается открутить заглушки блока и головки (по размерам для них подходит 8-й шестигранник), не пытайтесь сделать это, прилагая большие усилия – можете повредить резьбу. В такой ситуации достаточно продуть по масляным каналам.

Важно

чтобы глухие резьбовые отверстия были полностью освобождены от тосола, масла и различных загрязнений.
Обязательно проверьте головку блока цилиндра в отношении особенностей ее прилегания непосредственно к блоку, состояние направляющих и клапанов, замените маслосъемные колпачки. Притирать все имеющиеся клапаны (а их здесь аж 16) – задача не самая веселая. Чтобы облегчить себе участь, можете отвезти головку на завод или в специализированую мастерскую.
После завершения всех вышеописанных мероприятий, можете приступать к сборке 406 двигателя.

Может ли перескочить ремень грм

В двигателях внутреннего сгорания встречается неисправность, когда перескакивают на одно или несколько положений зубья ремня ГРМ или звенья цепи. В такой ситуации параметры силового агрегата существенно изменяются.

Это может привести к серьезным последствиям. Каким образом определить наличие такой неисправности, как предотвратить ее, что делать для устранения проблемы?

Причины перескакивания ремня, цепи ГРМ

Основные причины перескакивания ремня ГРМ:

Перескакивание звеньев (звена) цепи встречается с меньшей вероятностью, но последствия такой неисправности серьезнее. Причины перескакивания цепи:

Симптомы неисправности

Основные признаки того, что ремень или цепь проскочили:

При появлении подобных признаков следует прекратить движение (запуск двигателя), продиагностировать двигатель либо обратиться к мотористу.

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Похожая статья  126 двигатель ВАЗ гнет клапана или нет

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

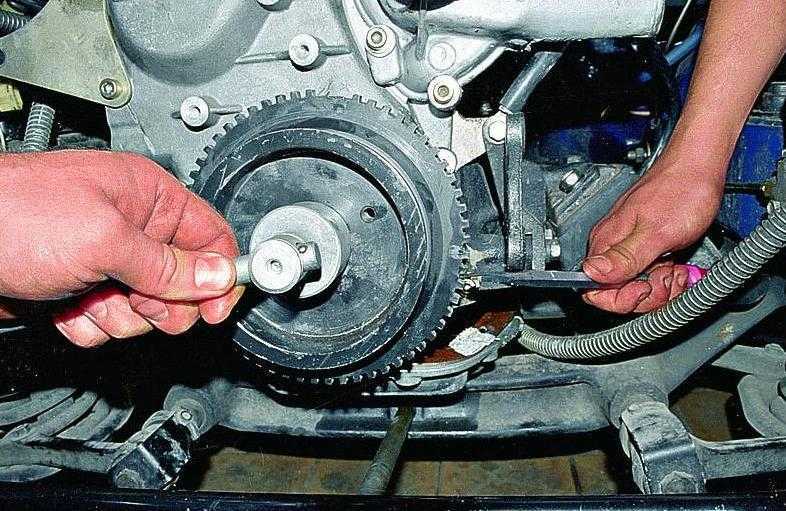

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Порядок сборки 406 двигателя своими руками

Важно! Прежде чем приступать к сборке двигателя, тщательно вымойте руки и рабочие инструменты. Внимательно осмотрите состояние гаек, болтов и шпилек на предмет срыва грани и резьбы либо других повреждений

Подозрительные крепежи обязательно замените новыми – много денег на это вы не потратите, зато последствия использования низкокачественных креплений могут быть далеко не самыми приятными. Затягивая крепления, не прилагайте слишком больших усилий – резьба срывается предельно просто, но восстанавливается крайне сложно. Для дополнительного уплотнения прокладок прекрасно подходит герметик, а также шеллачный лак. Предварительно обезжирьте растворителем либо ацетоном сопрягаемые плоскости под прокладки, после чего вытрите их насухо. Кому-то вышеописанные подготовительные мероприятия могут показаться слишком долгими и бесполезными, зато в результате уже собранный двигатель будет оставаться чистым, а о том, что такое подтекания, вы вообще забудете. Непосредственно процесс сборки состоит из нескольких технологических шагов. Выполните последовательно каждый из них, и итоговый результат по качеству не будет уступать работе квалифицированного мастера.

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова.

Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

Процесс сборки двигателя

Шаг 1. Возьмите блок цилиндров и уложите его вверх тормашками. Трубка масляного щупа, скорее всего, будет мешать на этом этапе, поэтому установку блока лучше выполнить на какой-нибудь подходящей и, что главное, надежной подставке. На этом же этапе вам нужно выполнить установку коренных вкладышей, оснащенных отверстиями (здесь они верхние) и смазать все это дело маслом. На 3-ю опору установите упорные полукольца Коленчатого вала. Для работы используются полукольца, не имеющие усиков. Установка осуществляется так, чтобы антифрикционный слой «смотрел» наружу.

Шаг 2. Выполните укладку коленвала в постели, после чего закройте крышками со смонтированными и смазанными маслом вкладышами и полукольцами на 3-й крышке. Установка выполняется так, чтобы усики вошли в предназначенные для них пазы. Будьте предельно внимательны и не спутайте крышки. Монтируйте их в соответствии с номерами либо другими метками, выполненными на этапе разборки двигателя. Надо, чтобы усики в блоке и в имеющихся крышках были расположены строго на одной стороне. Аналогичное требование выдвигается в отношении шатунов

Вооружившись динамометрическим (это важно) ключом, в пару-тройку подходов затяните болты крышек. Ориентируйтесь на показатель порядка 10 кгс*м

Шаг 3. На этом этапе вам нужно прокрутить за противовесы. Важно, чтобы его вращение осуществлялось без любого рода затормаживаний и максимально плавно. В норме никаких сверхмерных усилий прилагать не приходится – вал достаточно просто крутится рукой. В противном случае придется повторно выполнить разборку и проверить качество выполнения шлифовки либо состояние вкладышей. Важно, чтобы между крышками и блоком не было никаких подкладок – таким нередко увлекаются «старички» индустрии, но подобное решение абсолютно точно не является правильным.

Шаг 4. Выполните установку заднего сальника двигателя в держателе. Далее вам нужно прикрутить его к блоку посредством специальной прокладки. Для большего эффекта слегка смажьте наружную поверхность сальника герметиком. Для заполнения свободного места между пыльником и кромкой хорошо подойдет литол.

Шаг 5. Приступайте к прикручиванию маховика. Всего надо закрутить 6 болтов. Установка маховика на КВ выполняется строго в месте нахождения установочного штифта, т.е. положение может быть лишь одним. Между противовесом и стенкой блока можете всунуть ручку молотка – это застопорит коленвал и сделает дальнейшую работу более удобной.

Последующие операции по сборке двигателя

Установить и закрепить переднюю крышку головки цилиндров с прокладкой.

Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.

Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».

Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.

Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.

Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.

Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.

Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».

Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.

Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.

Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».

Установить и закрепить впускную трубу с прокладкой к головке цилиндров.

Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.

Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.

Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.

Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.

Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.

В качестве оправки можно использовать первичный вал КПП.

Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).

Установить палец вилки выключения сцепления и шпильки в картер сцепления.

Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.

Снять двигатель со стенда.

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

1. Отметку находят на шкиве коленчатого вала.
2. На корпусе силового агрегата также ищут метку.
3. Затем поворачивают поднятое колесо и совмещают обе риски.
4. Теперь демонтируют заглушку маховика и находят риску.
5. Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

Где расположена цепь

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

• понижение мощности силового агрегата;
• стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
• выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
• синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
• детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.

Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.

Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.

Похожая статья Какое масло лить в 8 клапанную Ладу Гранту

Установка распредвалов по меткам

О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.

Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.

Идеальная фаза

Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.

Метки ГРМ и затяжка

Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.

Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.

Распределение работ по сторонам автомобиля

Работы, проводимые снизу автомобиля:

— снять карданный вал в сборе;

— установить пробку-заглушку в отверстие удлинителя коробки передач;

— отвернуть гайки крепления задней опоры двигателя к поперечине;

— отсоединить поперечину от рамы автомобиля и снять поперечину;

— отсоединить вал спидометра от коробки передач;

— отсоединить кронштейн крепления приемных труб системы выпуска отработавших газов от коробки передач;

— отсоединить приемные трубы от выпускного коллектора двигателя;

— отсоединить провода от выключателя света заднего хода на коробке передач;

— отвернуть два болта крепления рабочего цилиндра привода выключения сцепления и отсоединить цилиндр от картера сцепления.

Работы, проводимые с левой стороны автомобиля:

— отсоединить от распределителя зажигания провода высокого и низкого напряжения, идущие к катушке зажигания, провода от стартера, от датчиков давления и аварийного давления масла на масляном фильтре, от датчика указателя температуры охлаждающей жидкости на корпусе термостата и датчика сигнализатора перегрева охлаждающей жидкости в крышке головки цилиндров;

— отсоединить шланг топливопровода от топливного насоса; — отвернуть болт крепления левой подушки к кронштейну на двигателе.

Работы, проводимые с правой стороны автомобиля:

— отсоединить провода от генератора;

— отсоединить шланги забора теплого и холодного воздуха от воздушного фильтра, патрубков забора воздуха, термозащитного экрана выпускной трубы и снять их;

— отсоединить шланг вентиляции картера от воздушного фильтра, крышки коромысел и снять его;

— снять крышку и фильтрующий элемент воздушного фильтра;

— отогнуть усы стопорных шайб и отвернуть гайки крепления корпуса воздушного фильтра, осторожно снять гайки и стопорные шайбы, исключив попадание их в двигатель;

— снять корпус воздушного фильтра с фланцем и прокладками, закрыть карбюратор чистой салфеткой;

— отсоединить провода от карбюратора;

— отсоединить от карбюратора тросик привода дроссельных заслонок и тягу воздушной заслонки;

— отсоединить от карбюратора шланг топливопровода перепуска топлива;

— отсоединить шланги от электромагнитного клапана системы экономайзера принудительного холостого хода;

— отсоединить два шланга отопителя от двигателя;

— отсоединить краник слива охлаждающей жидкости;

— отсоединить шланг вакуумного усилителя тормозов от впускной трубы;

— отсоединить провод «массы»;

— отвернуть болт крепления правой подушки к кронштейну на двигателе.

Работы, проводимые спереди:

— снять решетку облицовки радиатора, ослабив болты крепления;

— отсоединить трос замка капота;

— отвернув болты, снять верхнюю панель облицовки радиатора;

— отвернув болты, снять планку нижнего крепления облицовки радиатора;

— отсоединить шланги от расширительного бачка к корпусу термостата и распределительному патрубку;

— отсоединить шланги от радиатора и от двигателя, снять шланги;

— отвернуть болты крепления радиатора и снять его.

Работы, проводимые внутри кузова:

— поднять к рукоятке рычага переключения передач резиновый уплотнитель;

— отвернуть колпак крепления рычага на горловине крышки коробки передач и вытащить рычаг вверх;

— закрыть отверстие в горловине чистой салфеткой. Вынуть двигатель в сборе со сцеплением и коробкой передач.

Установка двигателя на место производится в последовательности, обратной снятию.
