Ремонт редукторов ваз 21213

Собираем все обратно.

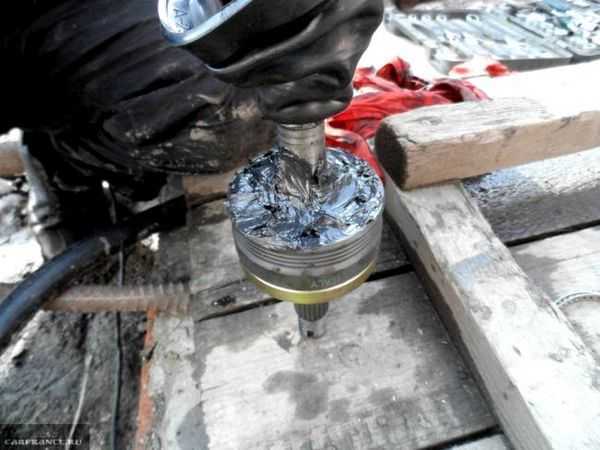

Начать обратную сборку следует со смазывания вала и надевания пыльников и чехла на свои места. Далее следует установить стопорные кольца, зажав при этом вал надежно в тисках.

Теперь можно устанавливать шарнир на вал. Когда вы нащупаете шлицы, следует опустить его до момента соприкосновения со стопорным кольцом, находящимся снаружи.

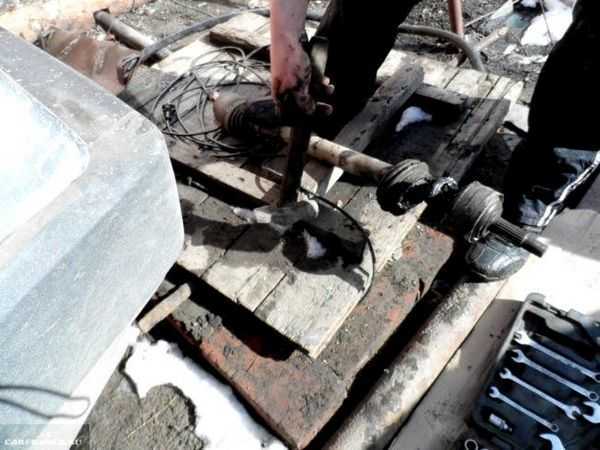

Ударьте по ШРУСу молотком и посадите его на место. Желательно проводить данную операцию установив на деталь мягкую проставку из металла, чтобы не повредить шарнир во время удара. Проверьте фиксацию детали на надежность, сделайте это в обоих направлениях.

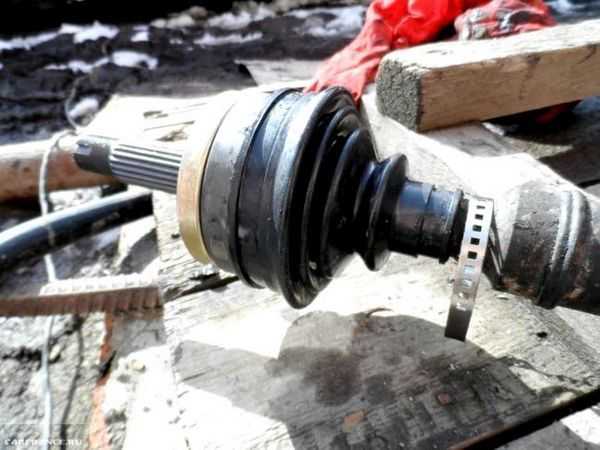

Установите на свои места пыльники, а за ними следом и хомуты. Рассчитайте при установке габариты, чтобы во время движения автомобиля вперед, трава не цеплялась за хомуты. Не бойтесь приложить серьезных усилий, выполняя такие операции, так как здесь действительно нужно приложить силу.

Работа практически завершена, от вас осталось установить готовую запчасть на вашу Ниву и насладиться её работой.

Вибрация. 3 шага чтобы разобраться в причине

Раздаточная коробка. Первую очередь, завели, ставите раздаточную коробку в нейтраль и поднимаем обороты до 3000 если при этом есть вибрация, то это проблема с мотором, просела подушка.
Завели, вибрации нет, едите, вибрация есть. Это промежуточный вал, который соединяет коробку передач с раздаточной коробкой. На нем есть эластичная муфта, возможно на ней есть износ. Ослабли болты на муфте или просто несовместимость коробки и раздаточной коробки. Заводим автомобиль, раздаточную коробку рычаг понижения и повышения передачи ставим на нейтралку включаем четвертую или пятую скорость, зависит от коробки. Добавляем газа до 1500 оборотов, начинает вибрация . На раздаточной коробке имеются 2 подушки 4 гайки , которые накручиваются на 4 шпильки. Отпускаем так, чтобы раздаточная коробка шаталась, после чего заводим автомобиль включаем рычаг раздатки коробке в нейтральное положение и поднимаем обороты до 3 000, подержали секунд 10-20 и плавно обороты опускаем и закручиваем раздаточную коробку.
Самый распространенный вариант 99 % вариаций это изнашиваются шлицы на карданном валу. Для начала карданный вал на шлицах пошатать руками. Есть стук разбег карданного вала на шлицах. Как установить что это карданный вал. Если у вас есть подъемник начинаем ехать, разгоняем машину по скорости, при которой есть вибрация и она стабильная и включаем нейтральную передачу если это карданный вал то машина будет трястись. Его меняем на новый и все вибрации уходят. Редко бывает когда вибрация переднего карданного вала но это очень очень редко.

А еще интересно: Промвал между КПП и раздаткой в НИВА-ВАЗ-2121-21213-21214-2131

Замена пыльника привода на Ниве

Описываемый ниже метод позволяет не только заменить пыльники на шарнирах, на и заложить смазку, если ее недостаточно.

гаечные ключи на 17,13;
большие плоскогубцы;
пара плоских отверток – одна побольше, вторая поменьше;
молоток;
выколотка из мягкого металла (если есть, то съемник ШРУСов);
специальная смазка для шарниров;
чистая ветошь.

Поставьте автомобиль на смотровую яму, затяните ручной тормоз, включите первую или вторую скорость. Последующие шаги:

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

характерный хруст при движении с вывернутыми колесами;
рывки при разгоне;
увеличенная вибрация на ходу;
постукивания при преодолении неровностей.

Так, для изобличения наружного ШРУСа необходимо дать на него максимальную нагрузку, вывернув колеса поочередно в каждую сторону и поддав газу, для внутреннего – следует найти прямой, заведомо неровный участок дороги.

Как Заменить Шрус На Ниве ~ SIS26.RU

Меняем внутренний и внешний ШРУСы на Chevrolet Нива своими руками: выбор гранаты

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Как быстро и просто самостоятельно заменить масло в акпп в шевроле круз? Об этом и о многом другом читайте на нашем сайте!. Подробно о замене внутренней гранаты на ваз-2114. Заменить шрус на на ваз-2114, как. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. уходит антифриз на вектре б. Того как я поменял антифриз в заменить антифриз,. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

Замена у нивы переднего левого шруса наружного и внутреннего

Помощь проекту. Замена у нивы переднего левого шруса наружного и внутреннего.

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Как заменить задние стойки на лада калина: фото,. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. Как заменить замок зажигания на сотке/44? Снимать. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

Зажать снятый узел в тиски.
Снять старый пыльник.

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

Рекомендации: усиление промвала

В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.

Чтобы избежать такой неприятности специалисты рекомендуют усилить валы.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Очень познавательная статья, но хотел бы добавить, что причиной износа становятся наши любимые дороги с ямами. на внутренний шрус можно надеть и штатный пару часов в кислоте и как ниве 32 года. Все. Кстати вчера какой то чувак промчал через лежачего полицейского на скорости где то 60км\ч на шевролюшке и я ясно видел, что то у него отвалилось из поддона)

Да лучше сразу менять два шарнира, вот летом по чему то изнашиваются больше чем зимой весной и осенью, может и жара как то влияет.

Нива шевроле как снять редуктор переднего моста

Здравствуйте! Большинство владельцев Шеви обслуживают неприхотливые агрегаты этого популярного авто самостоятельно. При интенсивной эксплуатации приходится часто менять расходники, особенно в ходовой части. Я расскажу вам о таком виде обслуживания, как замена сальника переднего моста НИВА Шевроле. Операцию по замене производят при утечке масла из картера моста. Провоцирует выдавливание смазки забитый сапун.

Если смазка капает сразу после остановки (пока редуктор горячий), а затем течь прекращается – сапун необходимо почистить. Когда он забит грязью, во время движения разогретый воздух не стравливается наружу. Под давлением рабочая жидкость редуктора будет выдавливаться даже через исправные прокладки и сальники.

Если сапун в порядке, а масло все равно просачивается – придется менять поврежденные прокладки крышек или уплотнительные кольца. Их в переднем мосту три, и они разные:

Сальник, уплотняющий ось ведущей шестерни – расположен сзади моста, в месте крепления переднего карданного вала. Сальники правого и левого привода (внутреннего шарнира полуоси).

ВНИМАНИЕ! Левый и правый сальники неодинаковы, у них есть направление вращения. Это необходимо учитывать при покупке

Направление вращения колеса при движении вперед, указано стрелкой. При неправильной установке масло съемные насечки будут гнать смазку наружу.

Для понимания устройства, приведу компоновку переднего моста:

Замена сальника производится без снятия переднего моста. Если работы выполняются самостоятельно, и нет возможности использовать подъемник – автомобиль ставится на смотровую яму или эстакаду. Затягиваем ручной тормоз, под задние колеса устанавливаем подпорки. Рычаги КПП и раздаточной коробки в положении «Нейтраль». Передняя часть поднимается домкратом и фиксируется на упорах.

Очищаем мост от грязи и потеков технических жидкостей. Откручиваем сливную пробку картера и сливаем масло из редуктора. Закручиваем пробку на место.

Торцевые ключи на 13, 17 и 24 Шестигранник на 12 Монтажная лопатка (монтировка) Деревянный брусок; Молоток; Плоская отвертка; Универсальный съемник, двух или трехлапый; Съемник стопорных колец; Отрезок трубы по диаметру сальников; Промывочная жидкость (керосин, Карбклинер, Винс, Лавр); Кисть с жесткой щетиной; Безворсовая ветошь.

Отсоединяем карданный вал от редуктора, открутив болты крепления к фланцу.
Отделяем внутренние корпуса ШРУС от шестерен приводов.
При помощи динамометра определяем момент начала свободного вращения ведущей шестерни. Для этого поворачиваем гайку крепления фланца до начала проворачивания шестерни. Фиксируем величину момента.
Закручиваем болты в два расположенных рядом отверстия фланца (для фиксации).
Вставляем между болтами монтажную лопатку, удерживаем фланец от проворачивания и откручиваем гайку крепления.
Снимаем шайбу и фланец со шлицевого соединения. При невозможности снять руками – используем универсальный съемник.

7. Извлекаем сальник при помощи плоской отвертки. 8. Промываем и тщательно протираем место замены. 9. Замена сальника ведущей шестерни переднего моста производится только на оригинальную запчасть Шевроле. Для облегчения запрессовки, на уплотнительное кольцо наносится любая консистентная смазка (литол, солидол). 10. Запрессовываем кольцо при помощи трубы подходящего диаметра. 11. Насаживаем фланец на шлицевое соединение, одеваем шайбу. 12. Затягиваем гайку с моментом, который определили при отворачивании. 13. Крепим карданный вал.

Снимаем оба привода (или тот, в котором требуется замена)
Извлекаем стопорное кольцо и подпружиненную шайбу;
Аккуратно при помощи молотка сбиваем подшипник. При затруднении съема – обработать проникающей смазкой, например WD-40.
Снимаем крышку подшипника со старым сальником.
При помощи трубы выбиваем сальник из крышки;
Смазываем новую запчасть любой консистентной смазкой и запрессовываем уплотнительное кольцо в крышку.

7. Производим сборку узла. Заливаем в редуктор масло, в соответствии с инструкцией по техническому обслуживанию, делаем пробную поездку, проверяем отсутствие утечек масла.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Техобслуживание привода передних колес Шевроле Нива

К передним колесам крутящий момент передается через приводы.

Привод передних колес Шевроле Нива состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного ШРУС Шевроле Нива соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с полуосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков.

Последние размещены в канавках корпуса и обоймы. В наружном ШРУС Шеви Нива эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под большими углами. Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Рис.33.

Привод переднего колеса Шевроле Нива

1 — грязеотражательное кольцо сальника; 2 — корпус внутреннего шарнира; 3 — большой хомут; 4 — фиксатор; 5 — защитный чехол внутреннего ШРУС; 6 — малый хомут; 7 — вал привода колеса; 8 — защитный кожух чехла наружного ШРУС; 9 — защитный чехол наружного шарнира; 10 — сепаратор; 11 — упорное кольцо обоймы; 12 — шарик; 13 — обойма наружного шарнира; 14 — стопорное кольцо; 15 — корпус наружного шарнира Детали каждого ШРУС Шевроле Нива изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сборкой заложена смазка ШРУС-4.

Герметичность шарнира ШРУС Шеви Нива — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Чехол наружного ШРУС дополнительно защищен пластмассовым кожухом.

На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца. Заменять отдельные детали шарнира ШРУС не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.

Снятие приводов передних колес Шевроле Нива

— Сливаем масло из редуктора переднего моста. — Снимаем приемную трубу. — Отсоединяем от редуктора переднего моста карданный вал. — Демонтируем растяжки передней подвески Шевроле Нива. — Снимаем стабилизатор поперечной устойчивости. — Удаляем пружины передней подвески. — Устанавливаем под редуктор переднего моста регулируемый упор. — Отводим поворотный кулак Шевроле Нива в сторону и выводим хвостовик корпуса наружного ШРУС правого привода из ступицы. — Головкой с удлинителем или накидным ключом отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира привода к картеру редуктора переднего моста. — Ключом отворачиваем болт крепления крышки подшипника корпуса внутреннего ШРУС Шеви Нива к кронштейну поперечины передней подвески. — Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины. — Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины. — Поддев монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС Шевроле Нива, сдвигаем крышку со шпилек редуктора. — Соединение крышки с редуктором уплотнено картонной прокладкой. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора и снимаем правый привод в сборе. — Снимаем левый привод аналогично правому приводу переднего колеса Шевроле Нива. — Отворачиваем накидным ключом или головкой три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к кронштейну поперечины передней подвески. — Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС левого привода и сдвигаем ее со шпилек редуктора. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего ШРУС Шеви Нива из редуктора и снимаем левый привод переднего колеса в сборе. — Установку приводов проводим в обратной последовательности, заменив прокладки новыми.
