Замена правого шруса на ваз 2123: мануалы по ремонту (фото и видео)

Подробные инструкции по замене привода Нива Шевроле: правого, левого и их сальников

Узлы включают внутренние и внешние ШРУСы, вал привода колеса, пыльники, стопорные кольца и хомуты. Под воздействием сильных нагрузок детали изнашиваются и нуждаются в замене.

Неисправности

Существует три основных признака проблем в работе узла:

1. Хруст, возникающий со стороны переднего моста, который усиливается при повороте руля в крайнее положение. Он возникает при износе шарниров равных угловых скоростей. Ремонт этих деталей не предусмотрен, поэтому их следует заменить новыми.
2. Вибрация и шум в районе переднего моста, возникающая при деформации вала привода колеса. Устранить ее можно только путем замены поврежденной детали.
3. Утечка смазки из ШРУСов. Причина неисправности – поврежденный пыльник, который нужно немедленно заменить. Если этого не сделать вовремя, придется менять и ШРУС, который быстро изнашивается при попадании грязи.

Замена

Перед проведением работы необходимо обеспечить доступ к нижней части автомобиля, установив его на эстакаду или смотровую яму.

Чтобы поменять приводы, понадобятся:

• Баллонный ключ.
• Домкрат.
• Ключи на 13, 17 и 27.

Замена привода выполняется так:

• Открутить кардан от переднего редуктора.
• Поддомкратить машину.
• Снять передние колеса.
• Открутить амортизаторы от нижних рычагов.
• Отвернуть гайки, удерживающие корпусы подшипников ШРУСов.
• Открутить редуктор от поперечины передней подвески. Для этого потребуется отвернуть болты и гайки, удерживающие корпус и крепления скоб подвески узла.
• Приподнять редуктор и зафиксировать в поднятом положении.
• Снять защитный колпачок со ступицы переднего колеса и открутить гайку.
• Демонтировать центрирующую втулку.
• Приподнять передний нижний рычаг, сжав пружину подвески.
• Открутить шаровую опору.
• Отвести в сторону поворотный кулак.
• Открутить крепление и отвести в сторону от выпускного коллектора приемную трубу (эта операция нужна при замене правого привода).
• Отвести редуктор назад.
• Демонтировать привод.

Установка выполняется в последовательности, обратной снятию.

Замена сальников

Чтобы поменять сальники привода, кроме перечисленного инструмента понадобятся:

• монтировка;
• плоская отвертка;
• деревянный брусок;
• молоток;
• шестигранный ключ на 12;
• съемник (двух- или трехлапый);
• оправка (отрезок трубы, диаметр которой соответствует размеру сальников);
• съемник для стопорных колец;
• динамометр.

Для замены уплотнения ведущей шестерни, необходимо выполнить такие действия:

• Используя динамометр, измерить момент начала вращения ведущей шестерни.
• Зафиксировать фланец: закрутить в его отверстия пару болтов и вставить в них монтировку.
• Открутить гайку крепления.
• Снять шайбу и фланец со шлицов (здесь придется использовать съемник).
• Используя плоскую отвертку, вытащить сальник из посадочного отверстия.

Замена сальника привода выполняется так:

• Снять стопорное кольцо и подпружиненную шайбу.
• Используя молоток, сбить подшипник с посадочного места.
• Демонтировать крышку вместе с сальником
• Выбить старую деталь, используя трубу.
• Смазать новый сальник смазкой и запрессовать в крышку.
• Собрать узел.

Учитывая низкую цену и высокую трудоемкость замены сальника, во время ремонта нужно не экономить на комплектующих и использовать детали от проверенных производителей.

Выбор подшипника по производителю

Опытные автомастера знают, что лучше выбирать подшипник, полностью идентичный тому, что был раньше. Хорошо, если это будет деталь с оригинальной коробкой и логотипом. Такие детали часто соответствуют своим аналогам, изначально поставляемым на конвейер. Цена подшипника при этом не всегда доступна, потому как их производят ограниченной партией под партию автомобилей.

Но есть и другие модели подшипников, чьи характеристики нисколько не уступают оригинальным. А стоимость неоригинальных подшипников меньше только за счет использования другого бренда. Вот лишь несколько поставщиков подшипников, ставших популярными на современном автомобильном рынке.

1. SNR – Французская компания;
2. SKF – один из самых крупных производителей в мире;
3. FAG – немецкий производитель, одна из крупнейших компаний;
4. NSK – из Японии;
5. NTN – ещё один представитель Страны Восходящего Солнца.

Производители из Японии часто поставляют свои детали сразу на конвейер. Потому на обычном рынке запчастей о них практически ничего неизвестно

На страну-изготовитель можно не обращать внимание в случае с указанными выше фирмами. Там часто указывается один из множества офисов и отделений по всему миру

Если производителя подшипников допустили к конвейеру – это уже подтверждение того, что жесткий отбор пройден на первых этапах. Значит и система качества соответствует жестким требованиям, предъявляемым к производителям и их деталям.

Самые частые и ходовые парт-номера подшипников Нивы Шевроле

• Парт-номер переднего ступичного подшипника — 2007108 (номер по каталогу: 2121-3103020-10, зарубежный аналог: 32008);
• Парт-номер заднего ступичного подшипника — 2403080 (номер по каталогу: 6-180508АК2УС9, зарубежный аналог: 62208.2RS);
• Номер выжимного подшипника сцепления — 21230160118000;
• Парт-номер подшипника первичного вала КПП — 50706 (зарубежный аналог: 750706);
• Парт-номер подшипника генератора — 180201 (зарубежный аналог:6201-2RS ).

Автозапчасти для иномарок, ремонт авто

Ходовая Замена Шруса на Ниве Шевроле В каждом автомобиле имеются равные угловые шарниры, которые имеют название гранаты, такое название они имеют по причине схожести с военным предметном.

Благодаря ему при поворотах во время движения, происходит передача крутящего момента от двигателя к нива шевроле внутренний шрус. Данный элемент в машине появился тогда когда начали производить автомобили c передним приводом, а до этого передача крутящего момента происходило за счет обычного кардана.

Далее он будет усиливаться даже при небольших поворотах рулевого колеса. Процедура замены: Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Замена Внутреннего Шруса Нива Шевроле Видео

Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм.

Перед подъёмом кузова машины следует отпустить гайку ступицы. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку.

Внутренний правый шрус на Ниве Шевроле — сколько стоит замена гранаты

Эта проблема дала толчок к тому, что был изобретён специальный узел ШРУСкоторый мог передавать крутящий момент на колёса при разных углах их поворота. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под нива шевроле внутренний шрус углом нива шевроле внутренний шрус автомобиля.

На Шевроле граната может быть: Наружный шрус Внутренний шрус Как и все другие детали в машине, этот узел имеет свой определённый срок службы.

По запчастям вышло рублей. И это еще, кстати, дешево, предварительно обзвонил 3 магазина у нас в городе и везде цены разные. Так что не спешите бежать в первый попавшийся магазин.

Я, например, сэкономил рублей на этих же самых запчастях, если бы купил их в магазине, нива шевроле внутренний шрус ближе всего к сервису. Фото всего комплекта: По дефлоту, масло, которое заливается в АККП, в процессе производства автомобилей Опель Астра Н, рассчитано целиком на его срок службы.

Русские условия климат, качество дорог и пр. Замена Ремня Грм Логан 1.

Просто нужно глядеть, что конкретно наступает лет А согласно регламенту, нива шевроле внутренний шрус с ремнём всегда меняют ещё несколько деталей, не все они относятся к м Замена Задней Ступицы Шкода Фабия Замена подшипников задних ступиц Подмена подшипников задних ступиц Ступичная сборка заднего колеса 3 — Тормозной барабан 7 — Болт крепления цапфы к рычагу 11 — Корончатая стопорная шайба 1.

Снимите тормозной барабан см. Главу Тормозная система.

Поддев отверткой с плоским жалом, извлеките сальник из сборки тормозного барабана — постарайт Как заменить салонный фильтр в Ford Focus 1, 2 и 3 Замена салона фильтра Ford Focus является неотъемлемой частью технической работы каждого автомобиля этой линии.

Как правило, отказ этого компонента говорит о проблемах с печью или кондиционированием воздуха. В то же время они начинают работать намного слабее, чем нива шевроле внутренний шрус.

Кроме того, сломанный фильт

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Техобслуживание привода передних колес Шевроле Нива

К передним колесам крутящий момент передается через приводы.

Привод передних колес Шевроле Нива состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного ШРУС Шевроле Нива соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с полуосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков.

Последние размещены в канавках корпуса и обоймы. В наружном ШРУС Шеви Нива эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под большими углами. Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

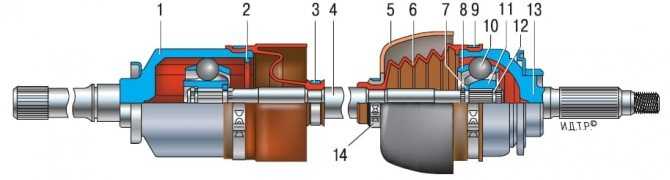

Рис.33.

Привод переднего колеса Шевроле Нива

1 — грязеотражательное кольцо сальника; 2 — корпус внутреннего шарнира; 3 — большой хомут; 4 — фиксатор; 5 — защитный чехол внутреннего ШРУС; 6 — малый хомут; 7 — вал привода колеса; 8 — защитный кожух чехла наружного ШРУС; 9 — защитный чехол наружного шарнира; 10 — сепаратор; 11 — упорное кольцо обоймы; 12 — шарик; 13 — обойма наружного шарнира; 14 — стопорное кольцо; 15 — корпус наружного шарнира Детали каждого ШРУС Шевроле Нива изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сборкой заложена смазка ШРУС-4.

Герметичность шарнира ШРУС Шеви Нива — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Чехол наружного ШРУС дополнительно защищен пластмассовым кожухом.

На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца. Заменять отдельные детали шарнира ШРУС не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.

Снятие приводов передних колес Шевроле Нива

— Сливаем масло из редуктора переднего моста. — Снимаем приемную трубу. — Отсоединяем от редуктора переднего моста карданный вал. — Демонтируем растяжки передней подвески Шевроле Нива. — Снимаем стабилизатор поперечной устойчивости. — Удаляем пружины передней подвески. — Устанавливаем под редуктор переднего моста регулируемый упор. — Отводим поворотный кулак Шевроле Нива в сторону и выводим хвостовик корпуса наружного ШРУС правого привода из ступицы. — Головкой с удлинителем или накидным ключом отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира привода к картеру редуктора переднего моста. — Ключом отворачиваем болт крепления крышки подшипника корпуса внутреннего ШРУС Шеви Нива к кронштейну поперечины передней подвески. — Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины. — Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины. — Поддев монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС Шевроле Нива, сдвигаем крышку со шпилек редуктора. — Соединение крышки с редуктором уплотнено картонной прокладкой. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора и снимаем правый привод в сборе. — Снимаем левый привод аналогично правому приводу переднего колеса Шевроле Нива. — Отворачиваем накидным ключом или головкой три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к кронштейну поперечины передней подвески. — Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС левого привода и сдвигаем ее со шпилек редуктора. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего ШРУС Шеви Нива из редуктора и снимаем левый привод переднего колеса в сборе. — Установку приводов проводим в обратной последовательности, заменив прокладки новыми.

Нива Шевроле замена наружного шруса

В автомобилях Нива Шевроле граната представлена в виде шарнира ровной угловой скорости. Такое название данного узла происходит из-за схожести его с военным узлом. Еще его называют Шрус, он передает крутящий момент в автомобиле, от самого мотора к колесам, при различных углах поворота руля.

Данный элемент появился во время того, когда начали производить передниприводные машины, а до этого передача крутящего момента на колеса происходила за счет обычного кардана. А так как шарнир находился постоянно под нагрузкой, его срок службы был маленьким, и эта проблема повлекла за собой создание специального узла Шруса, который крутящий момент на колесо мог передавать под разными углами при поворотах.

Виды шруса

Данный элемент помогает равномерно передавать крутящий момент, при этом учитывает момент того что колесо может быть под различным углом относительно авто. Они бывают двух типов:

• Наружные
• Внутренние

Эти детали, как и любые другие со временем изнашиваются, поэтому рано или поздно владелец транспорта приходит к тому что их нужно менять. Давайте подробней рассмотрим по каким причинам на автомобиле Нива Шевроле замена наружного шруса необходима и по чему он выходит из строя.

• Распространённой причиной выхода из строя это большей срок эксплуатации детали. Как правило замена требуется через десять тысяч километров, но замена может потребоваться и раньше
• Езда по разбитой дороги, резкие повороты, до упора на скорости выворачивается руль, в эти моменты на Шрус происходит максимальная нагрузка
• Если попадает пыль, грязь, вода из-за износа резинового пыльника — это то же провоцирует поломку раньше заявленного срока. Поэтому периодически следует проверять в каком состоянии находится защита.

Замена

Чтобы поменять наружный шрус необходимо извлечь струю гранату, его можно демонтировать только вместе с полуосью, когда процедура выполнена необходимо провести следующие действия:

1. Снятый узел зажимаем в тиски
2. Снимаем пыльник старый

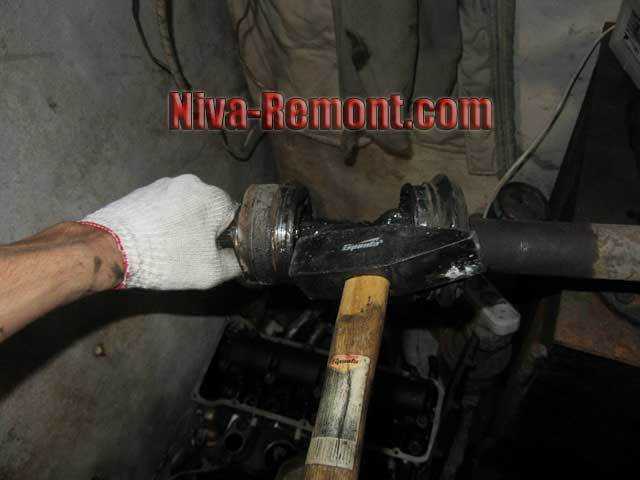

3. Молотком сбиваем Шрус
4. На шестерне полуоси зачищаем все имеющиеся зубья
5. На ось устанавливаем новый шарнир
6. Ставим пыльник и зажимаем хомутами его
7. Устанавливаем все на место

Довольно часто автовладельцы авто Нива Шевроле прибегают к тюнингу мотора, в результате чего мощность его увеличивается, тем самым в несколько раз увеличивая нагрузку на Шрус и карданы, и чтобы избежать быстрого износа данных частей рекомендуется усиливать вал.

Поэтому если вы будите знать все особенности данных частей, то вы всегда опредилите по какой причине вышел из строя тот или иной элемент, и сможете произвести замену в любой момент самостоятельно.

expertniva.ru

Сколько шлицов на полуоси шеви нива

И так. Всем доброго дня=) Вот и подошел пятный подход.Заключительный. Так так штаны были сняты сразу поменял прокладку на новую

Нацепил диск=)(надо будит его на шж свозить) и выгнал шниву на улицу

Загнал машину снова в гараж для замены полуоси.Разобрал быстро тк недавно менял сальник

Машину ставил зарание так чтоб с одной стороны было просторно и стена не мешала вытащить ось=)Поэтому с извлечением ее из моста проблем не было

Теперь самое интересное.Про полуось. Поехал в магазин. В первом магазине мне предложили 213 но за 3030р и Шнивовсую за 4000р. Обе на 22 шлица.

Обмерив их штангилем отличий не нашел.Но вдруг не подойдет?=))и переплачивать 1000р как-то не охото=)В других магазинах мне предлогали тоже шниво полуось но с номером21213-2403069. Цена от 3000 до 3100.И тоже все на 22 шлица. Почесал репу, зашел в инет и нашел вот такие полуоси

В итоге поняв что 213 но это таже шнивовская я ее и купил.со скидкой она обоошлась в 2500р

И вот сейчас у меня вопрос.Вы наверно заметили жирный шрифт на который я хотел чтоб вы обратили внимание Так вот.А реально с завода существует в шниве в заднем мосту 24 шлица? или у всех стоит 22 в заде?

Просто ни в магазине не в инете заводской полуоси на 24 шлица нигде нет.Может есть всего короткая, длинная и под абс? Расскажите=)

Ну а я все собрал и протянул.Вот она красивая, новая и блестящая

Вот кстати разница шнива от нива аморта.Можно в живую увидеть разницу

На этом первая часть балета окончена=)Но это не все.Впереди тюнинги и доработки.Следите.Коментите и ставте лайк =))

Причины, по которым портится шарнирный узел

К основным причинам, которые провоцируют выход из строя узла, а также ранний износ, требующий замены внутреннего ШРУСа на «Ниве-Шевроле», являются:

• Некачественная, неправильная, а также экстремальная езда на автомобиле.
• Плохое производство шарнирного узла. То есть во время изготовления детали были использованы некачественные материалы либо были нарушены технологические правила изготовления.
• Отсутствует какой-либо уход за составным элементом. Любой элемент нуждается в периодической смазке и чистке.

Это самые главные причины, по которым требуется замена внутреннего ШРУСа на «Ниве-Шевроле».

ШРУС на автомобиле Нива Шевроле

Это устройство служит для передачи крутящего момента двигателя. Передача осуществляется от коробки передач к ведущим колесам зачастую передним. За счет этой передачи происходит вращение с одинаковой скоростью, с учетом того, что между валами существует какой-либо угол. В автомобиле Нива Шевроле граната бывает двух видов – наружная и внутренняя. Но, как и любая деталь авто, гранаты имеют свой определенный срок службы, который также иногда заканчивается. И наступает время ремонтировать или менять шарниры. Рассмотрим вначале еще основные возможные причины поломок.

Причины, по которым граната выходит из строя

Причины, по которым ШРУС перестает функционировать не так уж и много.

1. Износ трущихся деталей механизма из-за длительного срока эксплуатации. Это основная причина, по которой происходят поломки любых деталей. Но это хорошо, если деталь необходимо ремонтировать через 100000 км пробега, а не раньше. Но возникают моменты, когда на новом авто возникают поломки.
2. Неправильная езда. Но здесь, скорее всего, неаккуратное управление автомобилем. Причиной неаккуратного вождения могут быть: – резкое вращение рулем в разные стороны; – частая езда по ухабам на большой скорости; – резкое выворачивание рулевого колеса свыше 60 градусов. В таком положении руля деталь испытывает максимальные нагрузки.
3. Попадание внутрь устройства пыли, воды и грязи. Эта причина также распространена и способствует выведению из строя шарнира в считанные дни после попадания посторонних веществ. Попадание осуществляется из-за повреждения пыльника. Пыльники имеют свойство лопаться или трескаться на протяжении эксплуатации. Обнаружить повреждение пыльника крайне сложно, ведь для этого необходимо проводить постоянный контроль, что практически нереально.

Почему необходимо менять гранату

Граната состоит из подвижных частей, которые в зависимости от эксплуатации стираются или ломаются. Поэтому ШРУСы необходимо менять на новые. Ремонту подлежит только то устройство, на котором замечено повреждение пыльника, а грязь еще не успела попасть внутрь. Но такие случаи возникают очень редко. К тому же цена на оригинальное устройство для Шевика не столь велика.

Как определить неисправность гранаты? Определить неисправность ШРУСа на автомобиле довольно просто. Для этого нужно во время движения повернуть рулевое колесо до упора вправо, а затем влево. В это время при крайнем правом или левом положении руля слышится треск или хруст из-под колес, то необходима замена шарниров. Причем необходимо точно выяснить, необходима замена одного шарнира или всех.

Процесс замены шруса на Шниве

Чтобы установить новую гранату, необходимо вначале извлечь старую износившуюся. Рассмотрим этапы замены гранаты. Как снять полуось с автомобиля Нива Шевроле можно найти в интернете и посмотреть видео. После того как полуось с гранатой извлечена из авто, необходимо приступать к следующим действиям:

1. Зажимаем полуось в тиски, чтобы удобно было работать с гранатой.
2. Износившийся пыльник извлекается с гранаты путем разрезания или выворачивания наружу внутренней стороной.
3. С помощью молоточка выбивается ШРУС с полуоси. Это осуществляется путем постукивания молотком по гранате.
4. После того как граната извлечена, снимается старый пыльник и зачищаются все зубья полуоси крепления ШРУСа. Можно даже промыть бензином и смазать Литолом.
5. Устанавливается новая граната. Цена новой гранаты в сборе колеблется от 1000 до 1200 рублей. Продается в основном вместе с пыльником и смазкой внутри.
6. Вначале продевается пыльник на вал полуоси, а затем фиксируется граната. Щелчок свидетельствует о правильной установке ШРУСа.
7. Зажимается хомутами пыльник. Процесс замены закончен.

Разновидности

ШР как деталь подвески стали применять на автомобилях с середины 20 века. Благодаря узлу стало возможно одновременное вращение и управление поворотом колес на угол до 70 градусов. В автомобилестроении применяют четыре технических решения узлов:

• кулачковые;
• трипоидные;
• шариковые;
• спаренные карданные.

Все эти виды объединяет основа конструкции, которыми являются жесткосоединенные корпус и обойма. Еще шарнирные узлы автомобиля разделяют на:

• внутренние, вращающиеся до 20 градусов;
• наружные, более подвижные и осуществляющие передачу без мощностных потерь.

Деталь работает по следующему принципу.

1. На поверхности внутренней обоймы нанесены канавки. Их число такое же, как и количество подшипников внутри нее.
2. Сепаратор удерживается подшипниками, которые разделяют корпус и кулак.
3. Движение подшипников осуществляется по ходу меньшего диаметра кулака и большего диаметра корпуса.
4. Таким образом рождается вращательный импульс, передающий момент на ведомый вал.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

• Преодолеть неравномерность передачи вращения колеса;
• Снять вибрацию;
• Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

• Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
• Кулак и корпус разделены подшипниками, удерживающими сепаратор;
• Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
• Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
• При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Замена ШРУСа Нива Шевроле

О ШРУСах водители и не слышали до тех пор, пока на дорогах не появились автомобили с приводом на передние колёса. Прежде крутящий момент колёсам от силового агрегата передавался через карданный вал. При переднем приводе ведущие колёса должны поворачиваться — при наличии кардана это невозможно.

Для передачи крутящего момента и разработали ШРУС (расшифровывается как шарнир равных угловых скоростей). Шарнир стоит и на популярной в России модели Chevrolet Niva.

ШРУСы на Chevrolet Niva: какие бывают?

Предназначение ШРУС на Шевроле Нива – равномерно передавать крутящий момент на ведущее колесо независимо от угла его поворота. По конструктивным особенностям детали бывают:

1. Внутренними.
2. Наружными.

Осуществить передачу вращения колесу одним ШРУСом на Нива Шевроле невозможно, поэтому их в приводе всегда пара. Более сильную нагрузку испытывает тот, который находится у коробки передач. Отличить его легко — он имеет большие по сравнению с наружным шарниром габариты. Наружный узел передаёт вращение на колесо. На его размеры также влияет ограниченность пространства в районе ведущего колеса.

Почему ломается «граната»?

«Граната» выходит из строя по следующим причинам:

• истёк срок эксплуатации узла;
• агрессивный стиль вождения, эксплуатация в тяжёлых дорожных условиях;
• попадание пыли, грязи внутрь узла.

Чтобы исключить риск преждевременного выхода из строя «гранаты» Нива Шевроле, (особенно наружной), нужно чаще проверять состояние защитных резиновых чехлов.

Как определить неисправность

О проблемах с «гранатой» говорят неприятные звуки, возникающие при поворотах рулевого колеса. Сначала они появляются при движении задним ходом с поворотом передних ведущих колёс — слышен лёгкий хруст. Далее он будет усиливаться даже при небольших поворотах рулевого колеса. Когда появятся удары в трансмиссии или пробуксовки, «гранату» придётся менять.

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» — операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Внутренний ШРУС

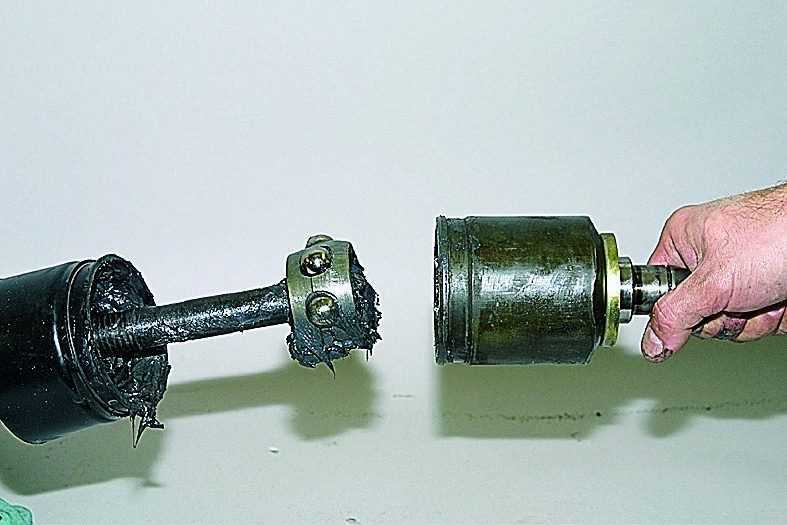

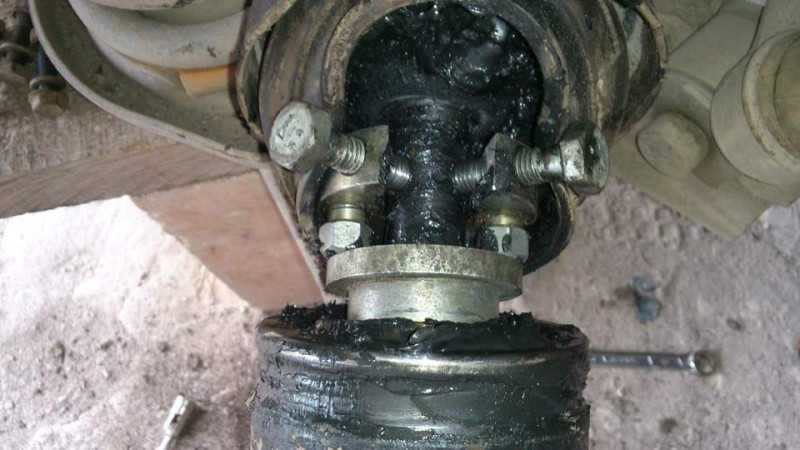

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

1. Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
2. Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
3. Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
4. На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

Замена гранаты

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

1. Зажать снятый узел в тиски.
2. Снять старый пыльник.
3. Сбить ШРУС с оси при помощи молотка и наставки.
4. Зачистить все зубья на шестерне полуоси.
5. Установить новый шарнир на ось.
6. Поставить пыльник и зажать его хомутами.
7. Установить ось со ШРУСом на авто.

Диагностика

Опытные механики советуют автовладельцам обращать внимание на состояние пыльников приблизительно каждые 5-7 тыс. километров пробега

Обнаружение любых дефектов: трещинки, выход из строя хомута, указывает на то, что ШРУС, возможно, поврежден. Как это проверить?

1. Авто устанавливают на подъемный механизм и включают первую передачу. Изношенный узел произведет звук, напоминающий характерный хруст.
2. Увеличение люфта от полутора десятков мм является характерным признаком поломки. Проверяют его, качая внутренний ШРУС Нивы Шевроле на выходе привода наружного.

Проверять работоспособность детали нужно периодически, каждые 4-5 месяцев езды по хорошим дорогам. И каждый раз после движения по пересеченной местности, грунтовкам, ямам и т. п.
