Стук в передней подвеске Лада Калина
Многие автомобилисты боятся того дня, когда в подвеске, особенно в передней, появляются странные стуки в передней подвеске, которые нарастают с увеличением скорости. Конечно, есть смысл беспокоиться, но с тем же, подвеска автомобиля – это прочный и надежный узел, который явно выдержит еще несколько километров до СТО или гаража, где ее можно будет продиагностировать.
Существует четыре основные причины возникновения стуков и скрипов в передней подвеске Лада Калина. Из трех возможных причин возникновения стуков две из них можно самостоятельно устранить.
Так, первой причиной, по которой может возникать стук в подвеске – это качество дорожного покрытия. Да, подвески, даже самые идеальные и новые могут поскрипывать и стучать при плохой дороге, даже если этого не наблюдалось ранее. Для проверки этой теории стоит выехать на хорошо асфальтированную дорогу и проехать несколько сотен метров , если стука нет – с подвеской все хорошо, если нет, смотрим вторую причину.
Вторая причина возникновения стука, если он сопровождается вибрацией в руль, является неисправность рулевого управления, а точнее рулевой рейки или истончение тормозных дисков, если диски можно заменить самостоятельно, то в случае с управлением, если вы не механик 80 уровня, лучше не заигрывать и сразу привезти машину на станцию СТО.
Третья причина это потерявшие тонус пружины вследствие чего корпус машины практически бьется об подвеску. С этой проблемой не стоит бороться самостоятельно – лучше сразу отвезти машину на СТО или в сервисный центр, так как при самостоятельном ремонте может быть сильно задета стойка передней подвески.
Четвертой причиной является исхудавший сайлентблок, который предназначен для гашения вибраций и стуков при езде. Заменить сайлентблок можно самостоятельно, поэтапно замену сайлентблока в Лада Калина моно увидеть в следующем пункте.
Замена сайлентблоков передней подвески
Замена сайлентблоков передней подвески Лада Калина необходима спустя 15-17 000 км, иначе могут наблюдаться шумы и стуки при движении. В большинстве случаев, потеря его функций наблюдается после 15-17 000 км, стуки, появились в этот период километров, являются проблемой неисправных сайлентблоков.
Сайлентблок
Схема замены сайлентблока выглядит так:
- Машина размещается над ямой или канавой для того, чтобы иметь возможность комфортно видеть всю подвеску. Движители фиксируются колесами, сам автомобиль ставим на ручник, далее стоит еще раз проверить, что машина неподвижна.
- Домкратом следует приподнять автомобиль и снять колесо спереди.
- После этого следует зафиксировать руками болты шаровой опоры, после чего снимаются ее крепления.;
- Откручивается гайка СПУ, перед эти выбивается опора шарового типа в нижнюю часть, после этих манипуляций снимаются болты.
- После снятия болтов, вытаскивается втулка, блокирующая рычаг. После вытаскивания втулки, вытаскивается рычаг.
- На рычаге есть метки, которые указывают направление установки новых сайлентблоков, при монтировании новых блоков следует это учитывать.
- Сайлентблоки нужно смазать в месте соприкосновения с рычагом. При помощи тисков или пассатижей следует поддавливать блоки до отпадания их.
Схема приблизительная и является ознакомительной для понимания того, сколько нужно произвести манипуляций для замены сайлентблоков.
https://youtube.com/watch?v=N66hiseSoDs
Опорный подшипник передней стойки у Лады Калина – элемент качения в верхней опоре, расположенный между нижней и верхней чашкой. Предназначена данная деталь для поворота передней стойки, восприятия осевых динамических нагрузок, поэтому этот элемент очень важен в подвеске автомобиля.Замена опорного подшипника у Калины частое мероприятие, причиной этому является конструктивная особенность изделия.
Корпус опорного подшипника в заводском варианте выполнен из пластмассы, внутри расположены шарики, сепаратор и обоймы с дорожками качения. В представленном материале описаны причины, а так же признаки поломки «опорника», при обнаружении которых следует сделать диагностику передней стойки и верхней опоры, а далее произвести ремонт и замену. В данной статье представлена подробная инструкция по замене, а так же дан полный ответ на вопрос «Какие опорные подшипники лучше на Калину?»
«Призвание» и конструкция растяжки стоек
Lada Priora — относительно новый переднеприводный седан производства Тольятти. Конструкция подвески (звена, связующего кузов и ведущие колёса) у этой машины такая же, как у «десятки» и Гранты. Используется принцип независимости стоек друг от друга. Это современный тип подвески, благодаря которому амплитуда поворота колеса увеличивается, более крутые повороты проходятся быстрее.
Но при езде по российским кочкам и выбоинам независимые колёса принимают разные «углы». Как следствие — появляются отклонения в развале, схождении (колёса отклоняются от своей оси в различных направлениях). Растяжка передних стоек Приора призвана улучшить ситуацию с устойчивостью авто. Тенденция приобретать подобные распорки началась не так давно. Но все чаще и чаще российские водители оборудуют такими устройствами свои автомобили.
Этот девайс представляет собой металлическую трубу, которая прикрепляется к обеим стойкам Лады, тем самым жестко соединяя их. Устанавливается между опорами амортизаторов на кузове, которые находятся под капотом. Дополнительная растяжка может закрепляться под днищем Лады, между дном и защитой картера.
Считается, что данная деталь изготавливается из двух материалов: сталь и алюминий. Применение стали обусловлено сделать конструкцию максимально крепкой и не дать стойкам сдвинуться даже на миллиметр. Но более дальновидным является установка алюминиевой распорки. Она по прочности уступает стальной, но при сильном боковом ударе такая растяжка Приоры передаст меньший импульс с одного колеса на другое. Смещение стоек со своих осей будет гораздо меньшим. В зависимости от силы удара алюминиевая деталь может даже сломаться, и тогда урон на вторую стойку вовсе минимизируется.
Распорка бывает двухточечная и трёхточечная.
Процедура снятия
1. Первым делом снимаем соответствующее колесо.
2. Если вы в дальнейшем собираетесь разбирать телескопическую стойку, откройте капот и снимите резиновый защитный колпак.
3. Установите на гайку ключ.
4. Установите ключ для удерживания штока амортизатора.
5. Ослабьте гайку.
6. Выньте уплотнитель тормозного шланга из кронштейна на стойке.
7. Отцепите рулевую тягу от поворотного рычага.
8. Маркером установите метки на эксцентриковой шайбе. Это поможет при установке стойки на место сохранить развал колес.
9. Открутите гайку верхнего болта крепления стойки к поворотному кулаку и снимите болт вместе с шайбой.
10. Открутите гайку нижнего болта крепления стойки к поворотному кулаку и достаньте болт.
11. Отсоединяем поворотный кулак от стойки.
12. Открутите 3 гайки верхнего крепления стойки из подкапотного пространства.
13. Через нишу колеса снимите стойку.
14. Телескопическая стойка устанавливается на место в обратном порядке. Если вы устанавливаете старую стойку, то закрутите эксцентриковую шайбу по метке и, удерживая регулировочный болт, затяните гайку крепления. После установки проверьте развал-схождение.
Процедура замены
1. Устанавливаем машину на опоры и снимаем нужное колесо.
2.Снимаем защиту картера двигателя
3. Наносим на резьбовые соединения рычага жидкость типа wd40.
4. Удерживаем с помощью ключа растяжку от проворачивания и откручиваем гайку крепления рычага к ней.
5. Снимаем специальную шайбу.
6. Откручиваем гайку крепления стойки стабилизатора к рычагу. Достаем болт.
8. Откручиваем гайки крепления рычага, снимаем пружинную шайбу и достаем болт.
9. Вынимаем конец рычага из кронштейна на кузове и снимаем его с растяжки.
10. Снимаем с растяжки спец. шайбу 1 и регулировочные шайбы 2. Промаркируйте все шайбы, чтобы установить их на свои места.
11. резинометаллические шарниры рычага считаются изношенными если: есть разрывы и одностороннее выпучивание резины и отслоение резины от металлической втулки. Для того, чтобы поменять шарниры нужно иметь специальный инструмент. Поэтому есть два варианта их замены: замена рычага в сборе, либо замена шарниров в автосервисе.
12. Установка рычага передней подвески осуществляется в обратном порядке. При установке следите, чтобы все шайбы стояли на своих местах и фаски на их внутренних диаметрах смотрели в сторону упорного бурта растяжки. Резьбовые соединения окончательно затягиваем когда машина будет стоять на земле.
Шум или стук в передней подвеске Лада Приора
Ослаблены болты крепления штанги стабилизатора поперечной устойчивости к кузову. Либо износ подушек или штанги
При осмотре автомобиля заметил трещины на резиновых втулках передней подвески, состояние было неудовлетворительное. Пробег машины сравнительно немалый, поэтому решил заменить все резиновые шарниры и втулки в подвеске.И тут настали муки выбора, как всегда хочется сделать лучше. Подвеска на приору в общем без значительных изменений перекочевала с ваз 2108, который заметно меньше весил и имел мотор в 1,5 раза слабее. Хотелось поставить втулки пожостче. Кроме оригинальных есть огромное количество сайлентблоков из полиуретана разных производителей. Отзывы о них не всегда положительные, а цена значительно больше резиновых.Кроме этого имею возможность сравнить работу одинаковых механизмов с использованием резины и полиуретана. С недавнего времени на скиповом и клетьевом подъеме шахты стали использовать роликоопоры с полиуретановыми шинами вместо резиновых. Как показала практика значительного увеличения ресурса шин нет, иногда полиуретан просто выкрашивается кусками.В итоге не захотел экспериментировать за свои деньги и купил все рти производства Балаковорезинотехника.
Насчет оригинальности не знаю. Часть резинок была в коробках с голограммой и отливка выглядит опрятнее, остальные продавались просто россыпью.
Как известно многим автовладельцам, сайлентблоки оказывают непосредственное влияние на углы расстановки колес
Следовательно, новичку нужно понимать, насколько важно следить за состояние данных элементов. Выполняется замена сайлентблоков передних рычагов ВАЗ 2110 довольно просто, но некоторые особенности ремонта мы вам сегодня раскроем
Пошаговая установка
Замена передних стоек так же, как и установка растяжки, может проводиться самостоятельно. Но если владелец авто не совсем понимает, что такое стойка и как ее менять, то лучше довериться мастеру. Также при ее деформации может выйти из строя опорный подшипник. Понять это можно по тугому выворачиванию руля и скрипу во время поворотов. Для замены подшипника необходимо снять передние стойки. Пошаговая замена передних стоек на Приоре.
Правильный монтаж детали
- Домкратом приподнять машину с той стороны, где будет производиться замена передней стойки.
- Выкрутить болты и снять колесо.
- Выключить и вынуть тормозные шланги.
- Плоскогубцами аккуратно разогнуть контрящий шплинт, достать его и при помощи ключа на 17 открутить гайку.
- Взять съемник рулевого наконечника и вытолкнуть его с места.
- Повернуть опору и начать откручивать гайки и винты, крепящиеся к рулевому кулаку.
- При помощи ключа на 13 необходимо открутить винты под капотом, которыми стойка крепится к кузову автомобиля.
- Теперь можно достать из колеса переднюю стойку.
Трехточечная растяжка на автомобиль Лада Приора, бесспорно, выигрывает перед двухточечной. Она равномерно распределяет нагрузку на передние стойки автомобиля, что защищает их от деформации и искривления
Трехточечный вариант распорки стоит немного дороже, чем двухточечная, но она поможет избежать лишних затрат на ремонт стоек и подшипников в будущем, что немаловажно
Комплект стоек и подшипников выйдет значительно дороже, чем улучшенная трехточечная растяжка. В автомобиле Лада Приора также можно установить нижнюю переднюю распорку стоек, что позволит стать вашему автомобилю более жестким, более уверенным на дороге и устойчивым в поворотах. Нижняя распорка крепится под капотом автомобиля на четыре болта. Устанавливается между автомобилем и защитой картера. Пошаговое выполнение установки нижней растяжки передних стоек.

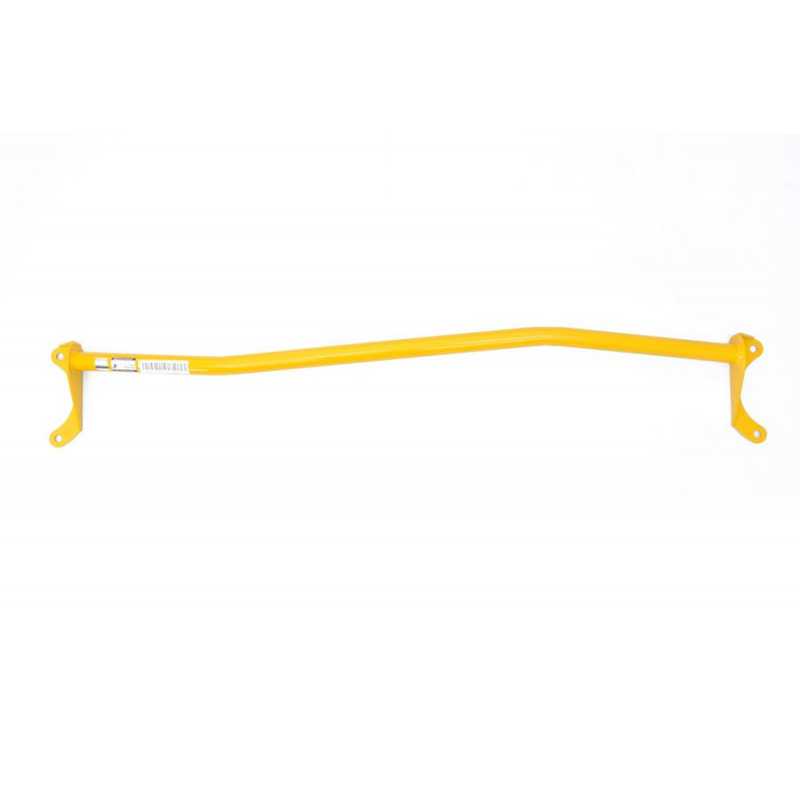

Нижняя растяжка на машине
- Необходимо заехать на яму или поднять машину на специализированном оборудовании.
- Снять защиту картера при помощи специальных инструментов и гаечных ключей
- Перед установкой необходимо примерить растяжку. Бывают случаи, когда крепления немного не совпадают. Тут многим автомастерам на выручку приходит такая вещь, как напильник. Им можно немного подправить отверстия для болтов.
- Фиксируем нижнюю распорку под автомобилем при помощи болтов и ключа. Крепим ее к рычагам и затягиваем болты.
- Поверх надевается защита.
При сравнении Приоры с двумя установленными передними растяжками и Приоры без оных выигрывает первая. Современные производители запчастей для автомобилей предлагают не только верхнюю и нижнюю растяжки на передние стойки, но и задние стойки. Пошаговое выполнение установки растяжки на задние стойки.
- Необходимо откинуть спинку заднего сидения для получения доступа к задним стойкам.
- Убираем обшивку, которая закрывает стойки, и достаем заводские заглушки. Они больше не пригодятся.
- Далее нужно проклеить заглушки, которые удерживают растяжку и входят в стойки; также желательно проклеить нижнюю часть крепления растяжки, чтобы впоследствии не поцарапать металл кузова автомобиля.
- Надеваем на стойки шпильки, которые удерживают распорку.
- Закручиваем гайками крепления растяжки. По этому же методу надеваем вторую сторону растяжки.
- Вставляем в крепления саму распорку.
- Регулируем растяжку, растягивая ключом на 22 до минимального усилия, потом при помощи ключа на 27 затягиваем по максимуму, прилагая достаточно усилий.
После проделанной работы машина значительно усилилась, легче входит в поворот, как бы сгруппировываясь. Водитель чувствует заметную жесткость движения. После установки растяжек на автомобиль Лада Приора более плавным становится прохождение ям и кочек, езда на бугристой поверхности. При движении машины чувствуется, что ее управляемость повысилась.
https://youtube.com/watch?v=uuzYA2XPwBo
На любых поворотах автомобиль более послушен. С растяжками машина становится более «собранной». Иногда встречается регулируемая растяжка стоек. Смысл ее установки есть в том случае, если у вас уже достаточно подержанный автомобиль. Спустя время любое авто имеет свойство деформироваться.
Передние стойки без растяжки могут немного сближаться друг к другу. И стандартная нерегулируемая растяжка на них уже не встанет. Для таких автомобилей и существует регулируемая распорка. Регулировка на подобных растяжках нужна лишь для установки. Установленную нельзя стягивать или растягивать.
И какие выбрать лучше, решает сам автовладелец. Большинство знатоков, прекрасно разбирающихся в автомобилях, а конкретно в модели Лада Приора, скажут, что лучше установить растяжку, чем ездить без нее.
Устройство передней подвески Лада Калина
| Передняя подвеска Lada Kalina существенно отличается от автомобилей прошлых лет. В данной статье Вы найдете схему и описание конструкции передней подвески автомобиля. |
Схема передней подвески Калины
1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески
Справочные данные
Углы установки передних колес под нагрузкой 320 кг:
| Развал передних колес, град | -0°30′..+0°30′ |
| Схождение передних колес, мм | -1…+ 1 |
| Продольный наклон оси поворота колеса, град | 1-2° |
Углы установки передних колес у снаряженного автомобиля:
| Развал передних колес, град | 0 — 1° |
| Схождение передних колес, мм | 0,5-2,5 |
| Продольный наклон оси поворота колеса, град | 1-2° |
Моменты затяжки резьбовых соединений:
| Наименование узлов и деталей | Резьба | Момент затяжки,Н-М (кгс-м) |
| Болты крепления колеса | М12×1,25 | 65,2-92,6 (6,7-9,5) |
| Гайка подшипника ступицы переднего колеса | М20х1,5 | 225,6-247,2 (23-25,2) |
| Болты крепления шаровой опоры к поворотному кулаку | М10×1,25 | 49,0 -61,7 (5,0-6,3) |
| Гайка крепления шарового пальца к рычагу | M12x1,25 | 66,6-82,3 (6,8-8,4) |
| Гайка регулировочного болта (с эксцентриком) стойки передней подвески | M12x1,25 | 77,5-96,1 (7,9-9,8) |
| Гайка болта крепления стойки передней подвески к поворотному кулаку | M12x1,25 | 77,5-96,1 (7,9-9,8) |
| Гайки крепления штока стойки передней подвески к верхней опоре | М 14×1,5 | 65,9-81,2 (6,7-8,3) |
| Гайки крепления верхней опоры стойки передней подвески к кузову | М8 | 19,6-24,2 (2-2,5) |
| Гайка болта крепления рычага передней подвески к кузову | М12×1,25 | 77,5-96,1 (7,9-9,8) |
| Гайки крепления растяжки передней подвески | M16x1,25 | 160-176,4 (16,3-18) |
| Болты крепления кронштейна растяжки | M10x1,25 | 42,1-52,0 (4,3-5,3) |
| Гайка болта крепления стойки стабилизатора поперечной устойчивости к рычагупередней подвески | M10x1,25 | 42,1-52,0 (4,3-5,3) |
| Гайки крепления штанги стабилизатора поперечной устойчивости к кузову | М8 | 19,6-24,2 (2-2,5) |
| Гайка болта нижнего крепления амортизатора к рычагу задней подвески | М12х1,25 | 66,6-82,3 (6,8-8,4) |
Устройство передней подвески Калины
Верхняя опора крепится к чашке брызговика кузова тремя самоконтрящимися гайками. Ее конструкция значительно отличается от конструкции опор, которые использовались на автомобилях ВАЗ 2108—2110:
- Вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.
- Упорный шариковый подшипник имеет больший диаметр и другую конструкцию. Расположен он между верхней опорой и пружиной и находится в сжатом положении, что позволяет устранять все зазоры и стуки. Увеличилась долговечность подшипника, за счет увеличения площади контакта шариков с дорожками качения.
- При повороте колес корпус стойки вращается вместе с пружиной. При этом шток амортизатора остается неподвижным, соединение штока с направляющей втулкой амортизатора изнашивается меньше.
Двухрядный радиально-упорный шариковый подшипник закрытого типа установлен в поворотном кулаке и закреплен двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.
Если Вы заметили стук или скрип в передней подвеске Калина, тогда необходимо выполнить диагностику в ходе которой выявить неисправность. Ремонт передней подвески Калины рассмотрен в других статьях.
Гараж или СТО
Всех автолюбителей можно поделить на две категории:
- Те, кто делает огромную часть ремонта без помощи других у себя в гараже, и исключительно в критических случаях обращаются в автосервис;
- Те, кто предпочитают ничего своими руками не трогать, а вполне доверяют ремонт и сервис мастерам станций технического обслуживания.
Каждый из них прав по-своему. Потому упрекать тех, кто не желает выполнять ремонт самостоятельно, мы не имеем права. Ведь у гаражного и профессионального ремонта сайлентблоков, как и других узлов, есть свои преимущества.
СТО имеет следующие достоинства:
- Качественный, ответственный автосервис предоставляет гарантию на выполненный ремонт;
- При повторной поломке, на которую распространяется гарантия, ремонт проведут бесплатно;
- Профессионалы есть профессионалы, они обладают большим опытом и багажом знаний, что позволяет им грамотно выполнять свою работу.
Но сначала нужно найти такой автосервис, что, увы, дело не из простых. Многие дают гарантию, но при повторном обращении они делают все возможное, чтобы доказать несоответствие поломки условиям гарантии. Банальная уловка.
Ремонт у себя в гараже даст следующие плюсы:
- Значительная экономия финансовых средств, поскольку вам придется потратить деньги только на расходные материалы;
- Качество работы, выполненной мастером, всегда под сомнением, если вы не знаете этого человека лично. Так что самостоятельный ремонт может оказаться куда лучше, нежели на СТО;
- Покупка сайлентблока выполняется вами, а мастер только устанавливает. Зачем платить деньги за работу, которую вы можете сделать сами?!;
- Гарантия того, что вместо старого сайлентблока будет установлен новый. Сомнительные СТО могут без проблем установить старый, более или менее пригодный сайлентблок вместо того, который вы им дали. Результат сами понимаете какой.
Схема передней подвески Лада Приора
1 — поворотный кулак; 2 — эксцентриковый болт; 3 — амортизаторная стойка; 4 — рычаг; 5 — штанга стабилизатора; 6 — кронштейн крепления подушки штанги стабилизатора; 7 — стойка штанги стабилизатора; 8 — поперечина передней подвески; 9 — шаровая опора; 10 — растяжка
1 — телескопическая стойка; 2 — пружина; 3 — гайка штока; 4 — ограничитель хода отбоя верхней опоры; 5 — верхняя опора; 6 — подшипник; 7 — верхняя чашка пружины; 8 — прокладка пружины; 9 — ограничитель хода сжатия верхней опоры; 10 — буфер хода сжатия; 11 — защитный чехол
1 — шаровая опора; 2 — ступица; 3 — гайка подшипника ступицы; 4 — защитный колпак; 5 — подшипник ступицы; 6 — поворотный кулак; 7 — гайка; 8 — диск тормозного механизма переднего колеса; 9 — щит тормозного механизма; 10 — эксцентриковый (регулировочный) болт; 11 — поворотный рычаг; 12 — пружина передней подвески; 13 — шток амортизатора; 14 — верхняя чашка пружины; 15 — верхняя опора амортизаторной стойки; 16 — гайка штока амортизатора; 17 — подшипник верхней опоры амортизаторной стойки; 18 — прокладка пружины; 19 — буфер хода сжатия передней подвески; 20 — защитный кожух; 21 — корпус стойки; 22 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 23 — растяжка передней подвески; 24 — вал привода переднего колеса; 25 — штанга стабилизатора поперечной устойчивости; 26 — стойка стабилизатора поперечной устойчивости; 27 — рычаг передней подвески
Снятие растяжки передней подвески Лада Приора (ВАЗ-2170)
Растяжку снимаем при ее замене и при полной разборке передней подвески.
Снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата»).
Работа показана на правой растяжке. Левая растяжка снимается аналогично.
Вывешиваем колесо и снимаем его.
Головкой «на 24» отворачиваем гайку крепления растяжки к рычагу, удерживая растяжку рожковым ключом «на 24».

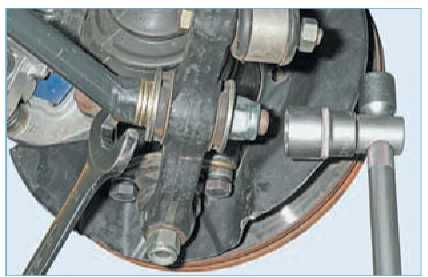

Снимаем шайбу. Отворачиваем два болта крепления шаровой опоры к поворотному кулаку (см.
Отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу и вынимаем болт (см. «Снятие стойки стабилизатора поперечной устойчивости»).
Отворачиваем гайку и вынимаем болт крепления рычага к кузову (см. «Снятие рычага, замена сайлент-блоков»).
Снимаем рычаг передней подвески в сборе с шаровой опорой с заднего конца растяжки.

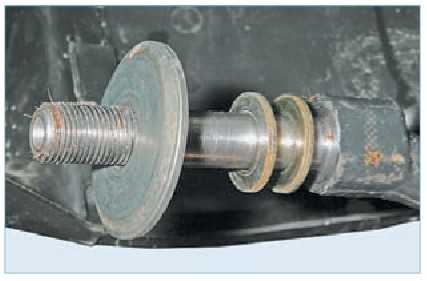

На заднем конце растяжки за большой шайбой расположены шайбы (показаны стрелка ми) регулировки угла продольного наклона оси поворота колеса (в нашем случае установлены три шайбы).

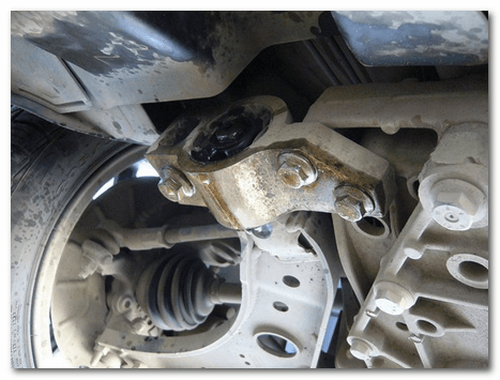

Головкой «на 24» отворачиваем гайку крепления растяжки к кронштейну, удерживая растяжку рожковым ключом того же размера.
Раздвижными пассатижами снимаем шайбу. Вынимаем передний конец растяжки из сайлент-блока…
За большой шайбой на переднем конце растяжки установлены регулировочные шайбы угла продольного наклона оси поворота колеса (в нашем случае установлены две шайбы). Сборку производим в обратной последовательности, при этом для сохранения продольного наклона оси поворота колеса на каждом конце растяжки устанавливаем прежнее количество регулировочных шайб. Перед установкой шайбы под гайку на переднем конце растяжки отверстие в шайбе распиливаем круглым напильником.
Затяжку резьбовых соединений резинометаллических шарниров производим в положении «автомобиль на колесах».
Видео по теме «Lada Priora. Снятие растяжки передней подвески»

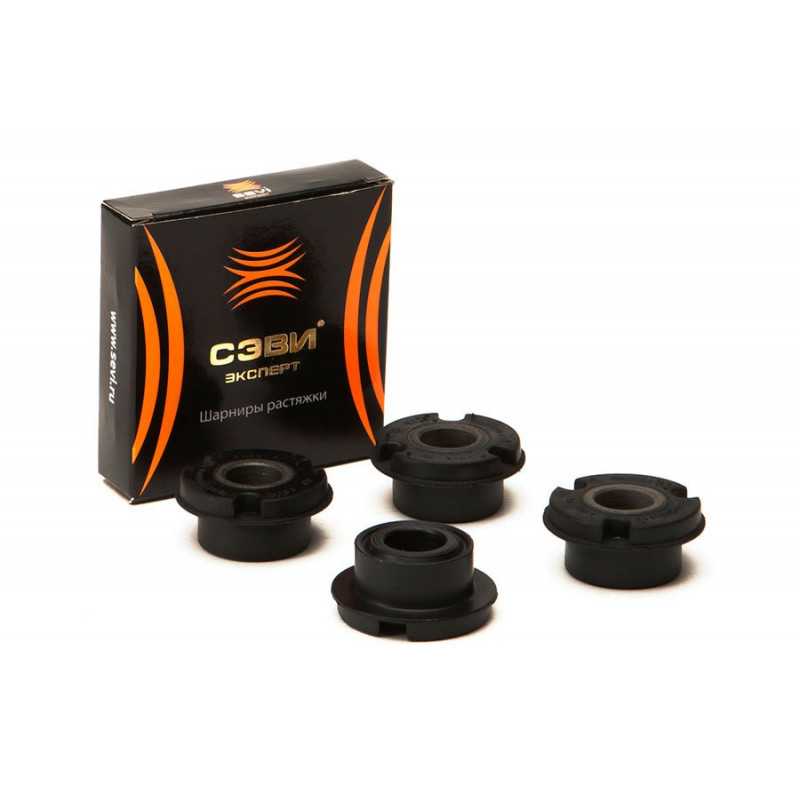

Замена Сайлентблоков «ромашки» или шарниры растяжки на автомобиле ВАЗ 2115,2114,2113,2199,2109,2108
Снятие и установка продольной растяжки Лада Калина — №2
Снятие и установка продольной растяжки Лада Калина — №1
Видео по замене:
1. Устанавливаем машину на опоры и снимаем нужное колесо.
2. Очищаем от грязи гайку переднего крепления растяжки и наносим на нее жидкость типа wd40.
3. Ослабляем затяжку гайки, придерживая растяжку ключом.
5. Окончательно откручиваем гайку переднего крепления растяжки и снимаем спец. шайбу и все регулировочные шайбы.
6. Снимаем растяжку, вынув ее их резинометаллического шарнира.
7. Снимаем с растяжки внутреннюю спец. шайбу и все регулировочные (если они есть)
8. Для того, чтобы заменить шарниры на растяжке нужен спец. инструмент. Поэтому есть два варианта: либо снять растяжку и поменять шарниры в автосервисе, либо полностью заменить растяжку.
9.Для того, чтобы снять балку, нужно открутить по три болта крепления по обе стороны.
10. Новый рычаг устанавливается в обратном порядке. При установке следите, чтобы регулировочные шайбы были на своих местах, а их фаски на внутренних диаметрах смотрели в сторону упорного бурта растяжки.
11. Задняя шайба (на кронштейне) должна быть направлена от резинометаллического шарнира. Все резьбовые соединения окончательно затягиваем когда машина будет стоять на земле.
Перед верх и низ

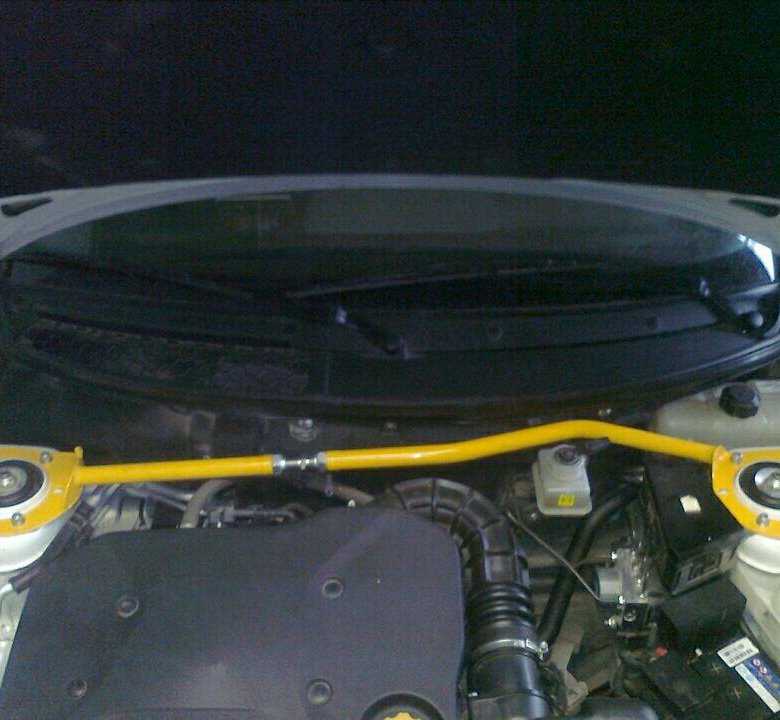

Спереди усиливается верхняя и нижняя части. Самый популярный усилитель – верхняя растяжка стаканов передних элементов амортизаторов на Ладу Приору. Она, во-первых, легко устанавливается, во-вторых, хорошо заметна под капотом, их наличие по мнению многих придает машине спортивный вид. Такие конструкции, действительно, широко применяются в профессиональном автоспорте. Но одна распорка не делает машину болидом.
Деталь крепится к стаканам стоек передней подвески сверху, что создаёт жесткую связь между правой и левой частями кузова. Стоимость этих деталей – 700-1600 рублей. Оригинальная запчасть Lada Sport обозначается номером 21100-8403770-87. Цена около 900 р.

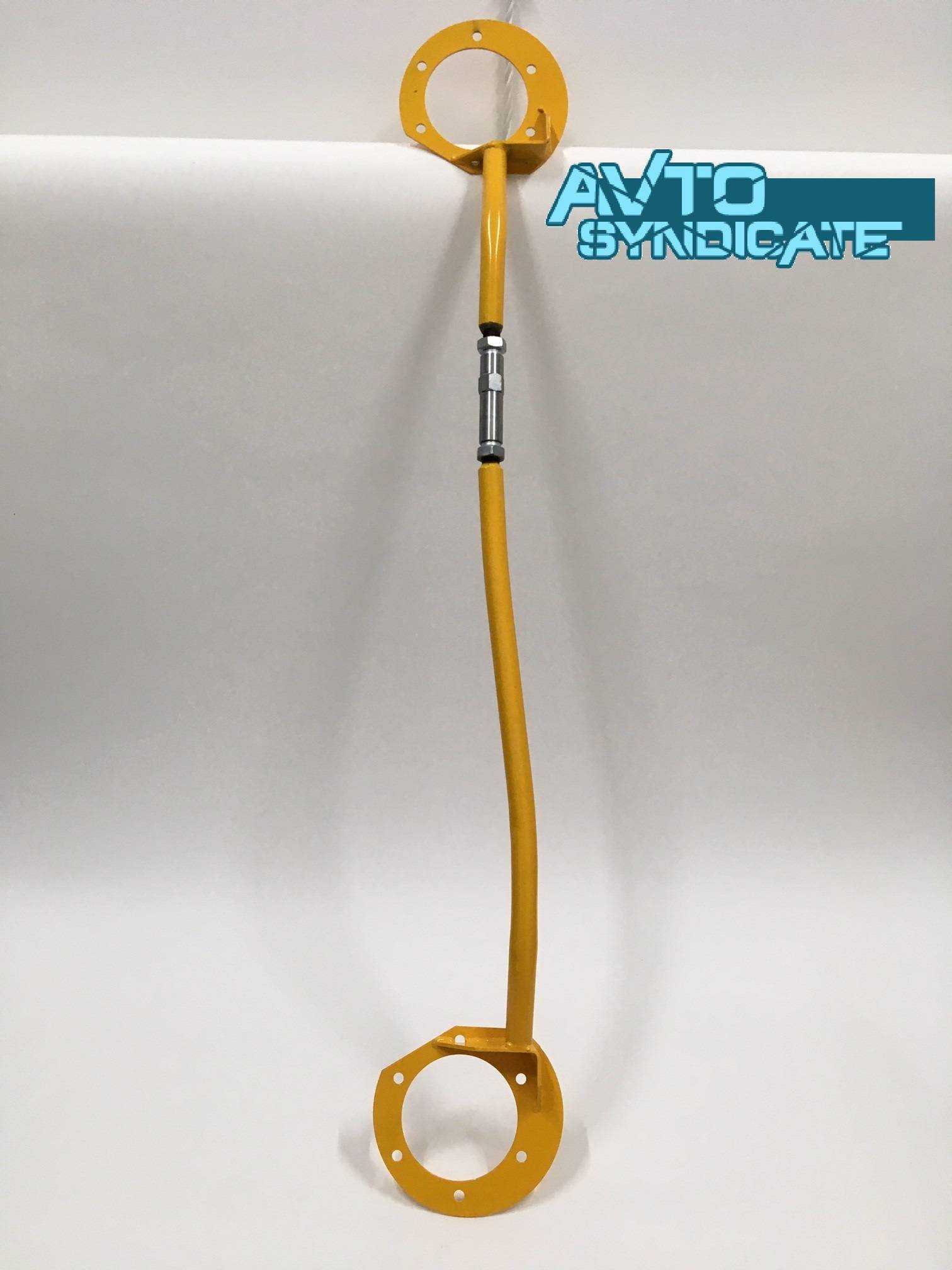

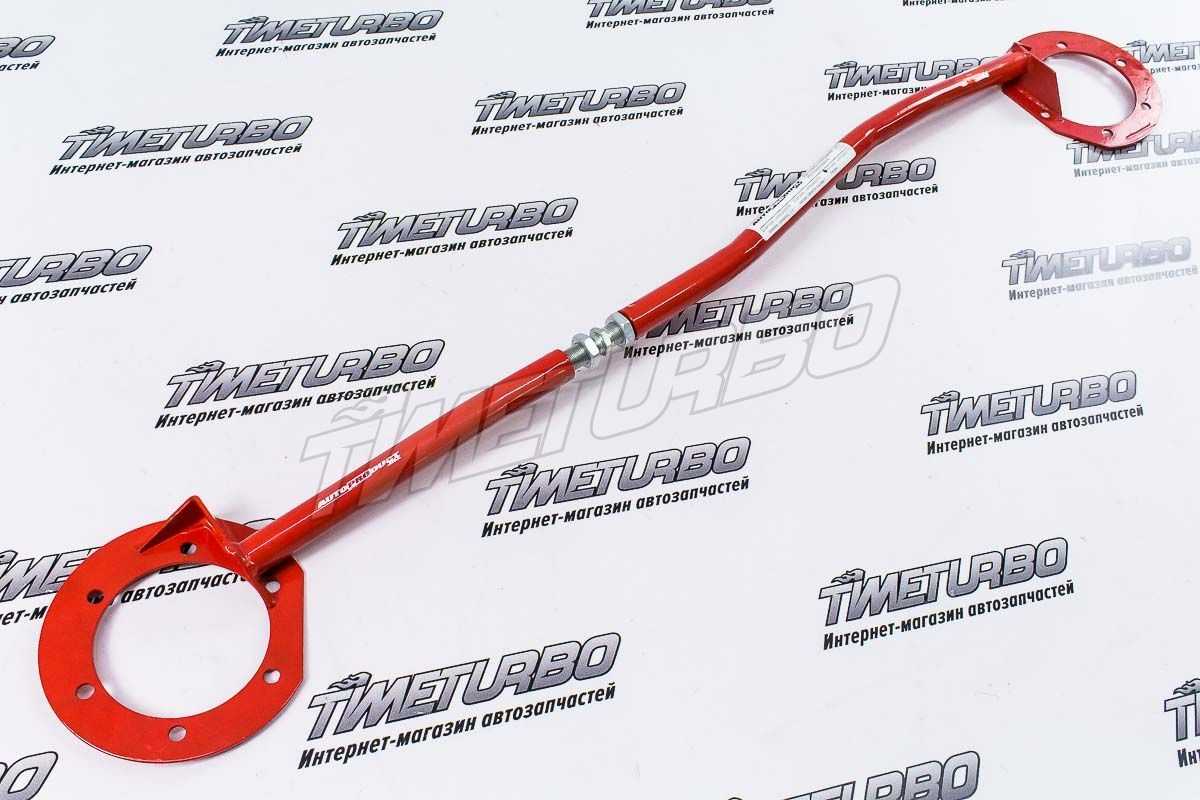

В каталоге производителей встречаются усилители, обозначающиеся двух-трехточечными, но называют их четырех-шеститочечные. Различаются количеством крепежных отверстий:
- У двухточечных – по 2 с каждой стороны, всего 4.
- У трехточечных – по 3, итого 6.
Дорогие модели выпускаются с шестью крепежными отверстиями с каждой стороны:
- Регулируемые – длина изменяется, обеспечивая легкость монтажа на старый автомобиль с нарушенной геометрией кузова.
- Нерегулируемые – проще в устройстве, жестче, но подходят только машинам с правильным расстоянием между стаканами.
- Особый вид распорки — растяжка передних стоек на автомобиль Приора, с дополнительной опорой, крепящейся к двигателю (для Приор с 16 клапанным мотором). Деталь позволяет повысить жесткость кузова и крепления силового агрегата. У неё усложненная конструкция и цена 1600–2200 рублей.
Нижняя распорка укрепляет рычаги подвески. Цена нижней детали – 500–1200 рублей. Номер нижнего усиливающего элемента Lada Sport – 21100-5301265-87. Стоит примерно 750 рублей. Многие автолюбители отмечают, что установка нижней распорки создает более заметный эффект, чем добавление усиления стаканов.
