Момент затяжки болтов гбц

Затягиваем болты на двигателе правильно

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

В приведённой ниже таблице мы обозначили моменты затяжки всех резьбовых соединений на двигателе ВАЗ-2112.

Момент затяжки резьбовых соединений (таблица)

Деталь	Резьба	Момент затяжки, Н·м (кгс·м)
Двигатель
Болт крепления головки цилиндров	М12х1,25	Болты крепления ГБЦ необходимо затягивать в четыре приема: 1 – моментом 20 Н·м (2 кгс); 2 – моментом 69,4–85,7 (7,1–8,7 кгс); 3 – довернуть на 90°; 4 – снова довернуть на 90°.
Гайка шпильки крепления впускной трубы и выпускного коллектора	М8	20,87–25,77 (2,13–2,63)
Гайка крепления натяжного ролика	М10×1,25	33,23–41,16 (3,4–4,2)
Гайка шпильки крепления корпуса подшипников распределительного вала	М8	18,38–22,64 (1,87–2,31)
Болт крепления шкива распределительного вала	М10	67,42–83,3 (6,88–8,5)
Болт крепления корпуса вспомогательных агрегатов	М6	6,66–8,23 (0,68–0,84)
Гайка шпильки крепления выпускного патрубка рубашки охлаждения	М8	15,97–22,64 (1,63–2,31)
Болт крепления крышек коренных подшипников	М10х1,25	68,31–84,38 (6,97–8,61)
Болт крепления масляного картера	М6	5,15–8,23 (0,52–0,84)
Гайка болта крышки шатуна	М9х1	43,32–53,51 (4,42–5,46)
Болт крепления маховика	М10х1,25	60,96–87,42 (6,22–8,92)
Болт крепления насоса охлаждающей жидкости	М6	7,64–8,01 (0,78–0,82)
Болт крепления шкива коленчатого вала	M12х1,25	97,9–108,78 (9,9–11,1)
Болт крепления подводящей трубы насоса охлаждающей жидкости	М6	4,17–5,15 (0,425–0,525)
Гайка крепления приемной трубы глушителя	М8×1,25	20,87–25,77 (2,13–2,63)
Гайка крепления фланца дополнительного глушителя	М8×1,25	15,97–22,64 (1,63–2,31)
Гайка крепления троса сцепления к кронштейну двигателя	М12х1	14,7–19,6 (1,5–2,0)
Болт крепления кронштейна передней опоры подвески двигателя	М10х1,25	32,2–51,9 (3,3–5,5)
Гайка болта крепления передней опоры подвески двигателя	М10	41,65–51,45 (4,25–5,25)
Гайка болта крепления левой опоры подвески силового агрегата	М10	41,65–51,45 (4,25–5,25)
Гайка крепления кронштейна левой опоры подвески силового агрегата	М10	31,85–51,45 (3,25–5,25)
Болт крепления задней опоры подвески силового агрегата	М10х1,25	27,44–34 (2,8–3,47)
Гайка болта крепления кронштейна задней опоры подвески силового агрегата	М12	60,7–98 (6,2–10)
Болт крепления маслоприемника к крышке коренного подшипника	М6	8,33–10,29 (0,85–1,05)
Болт крепления маслоприемника к насосу	М6	6,86–8,23 (0,7–0,84)
Болт крепления масляного насоса	М6	8,33–10,29 (0,85–1,05)
Болт крепления корпуса масляного насоса	М6	7,2–9,2 (0,735–0,94)
Пробка редукционного клапана масляного насоса	М16х1,5	45,5–73,5 (4,64–7,5)
Штуцер масляного фильтра	М20×1,5	37,48–87,47 (3,8–8,9)
Датчик контрольной лампы давления масла	М14х1,5	24–27 (2,45–2,75)
Гайка крепления карбюратора	М8	12,8–15,9 (1,3–1,6)
Гайка крепления крышки головки цилиндров	М6	1,96–4,6 (0,2–0,47)

Инструмент для замеров

Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.

Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.

Такой ключ используют для производства замера момента затяжки.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Какие ошибки могут возникнуть

К сожалению, водители, самостоятельно выполняющие восстановление силового агрегата, допускают досадные ошибки, которые могут нанести вред блоку цилиндров и рабочему инструменту.

К ним можно отнести следующее:

оставление моторной смазки или других посторонних частиц в местах установки крепежных изделий;
завышение величины усилия затягивания болтов;
применение инструмента, не предназначенного для этой операции;
несоблюдение очерёдности затягивания ГБЦ;
использование болтов несоответствующей длины.

Если момент подтягивания крепежных винтов моторе определять «на глазок», чаще всего происходит перетяжка, которая приводит к разрыву болтов. Изношенными гранями ключа можно повредить головку крепежного элемента, после чего завернуть или вывернуть его будет невозможно. Самостоятельно изменённый порядок установки болтов приведет к возникновению перенапряжений в корпусе головки, а это чревато появлением трещин. Они могут быть сквозными, что способствует появлению протечек смазки или охлаждающей жидкости. Появится прорыв газов во впускном или выпускном коллекторе. Начнутся перебои в работе мотора, потеряется его мощность.

Трещина ГБЦ

Если через трещины или прогары жидкость для охлаждения мотора попадёт в систему смазки, произойдет разжижение моторного масла. После этого давление смазки уменьшится, и поступление его к местам трения будет недостаточным, а вкладыши коленчатого вала могут провернуться. Многими документами допускается повторное применение крепежных элементов, но лучше использовать новые изделия. Крепиться ГБЦ к блоку цилиндров должна только качественными винтами.

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Динамометрический ключ

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

установить держатель в положение «ноль»;
начать плавное вращение инструмента, одновременно следя за его показаниями;
в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.

Подтяжка болтов

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

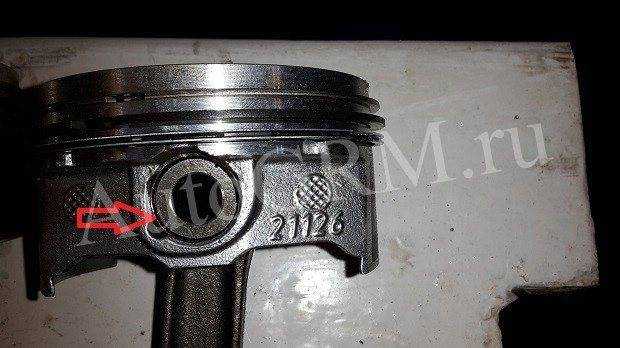

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

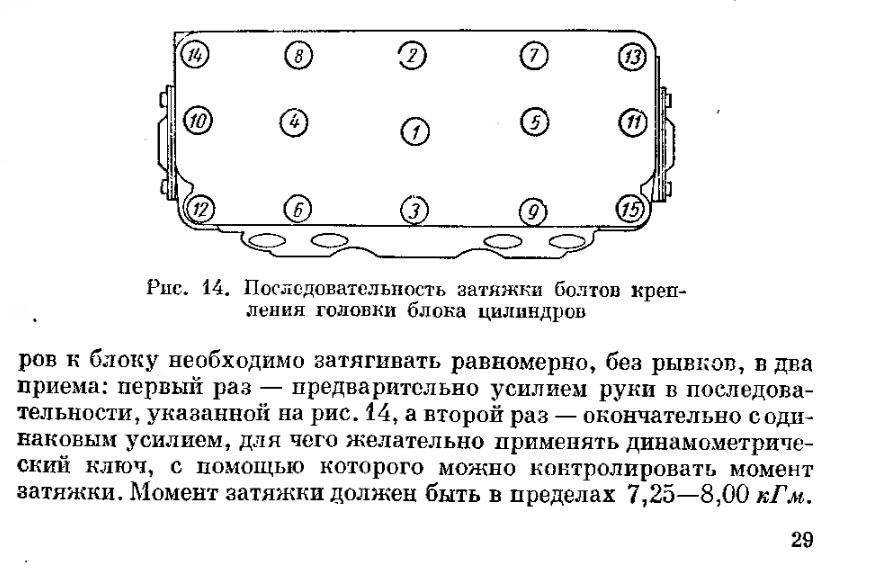

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя автомобиля.

Порядок и момент затяжки болтов ГБЦ на автомобиле ВАЗ 2112

В ходе ремонта или обслуживания двигателя часто приходится снимать головку двигателя. При ее обратной установке необходимо соблюдать определенную последовательность установки болтов и соблюдать правильный момент затяжки ГБЦ ВАЗ 2112.

Одной из частых причин проведения затяжки болтов крепления головки блока цилиндров (ГБЦ) на ВАЗ 2112 является течь масла между головкой, прокладкой и блоком цилиндров.

Приметой течи масла в стыке деталей служит появление белесой эмульсии (смеси охлаждающей жидкости и масла) на стержне щупа или возникновение радужных пятен масла в жидкости, находящейся в компенсационном бачке.

Второй причиной проведения работы является установка снятой для ремонта или обслуживания головки.

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками.

По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила.

Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Двигатель 16V

Двигатель 8V

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми. Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния

На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм.

Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

головка с размером 10 мм и вороток для наживления болтов;
динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
ветошь для протирки поверхностей;
новая прокладка между ГБЦ и блоком;
новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.

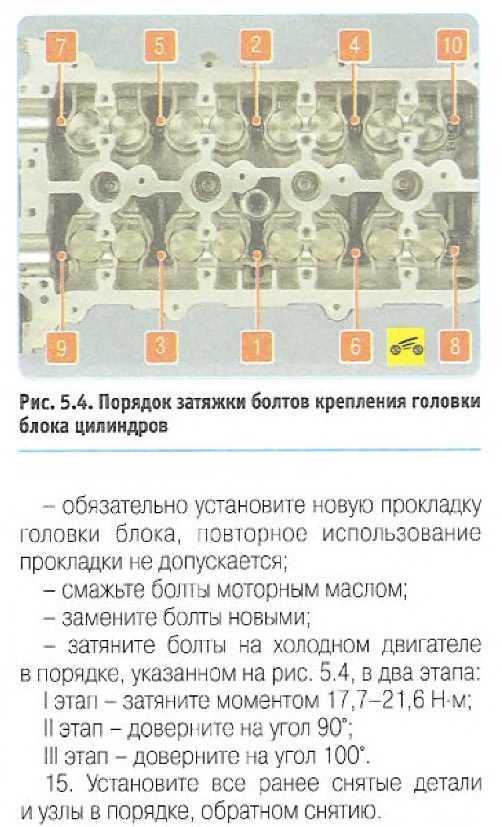

Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
Протянуть болты в той же последовательности доворотом на 90 град.
Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
Доворот болтов на 90 градусов в той же последовательности.
Повторный доворот еще на 90 градусов.

Загрузка …

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ

Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются

Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи

Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

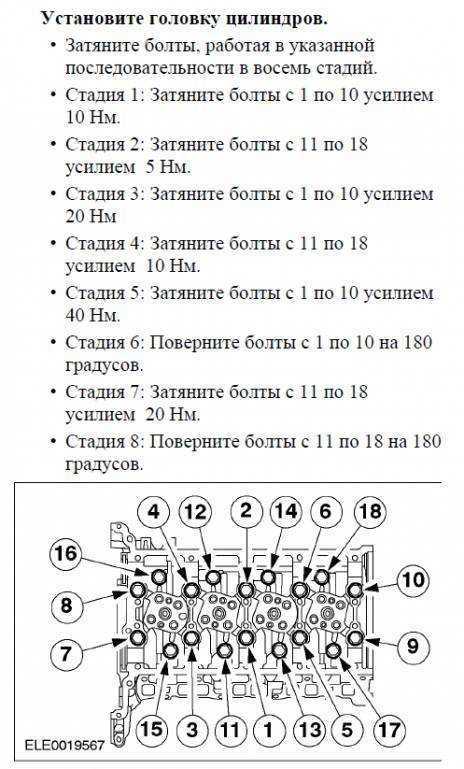

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

В несколько подходов доведением усилия затяжки до требуемого значения;
Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Какие болты гбц ваз 2112 16 клапанов

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

vaskvi

, длину болтов для 16V надо измерять с шайбой, вот таким вот образом:

Магазинный болт (без шайбы) будет, естественно, длиннее:

serg_42

А в мурзилке говорят по-другому

За шайбу зуб даю. Сам, самолично, со штангелем ходил в магазин и замерял болт с витрины, а потом сравнивал со своим стоковым.

Сам, самолично, со штангелем ходил в магазин и замерял болт с витрины, а потом сравнивал со своим стоковым.

Стоковый был чуть длиннее, сейчас точно не помню, но чуть меньше 1 мм вытянулся.

p.s. Ага, вот, нашел свой пост про это на 2112.ру. Стоковый был длиннее магазинного на 0.3 мм

Информация по иконкам и возможностям

Вы не можете

начинать темы Выне можете отвечать на сообщения Выне можете редактировать свои сообщения Выне можете удалять свои сообщения Выне можете голосовать в опросах Выможете вкладывать файлы Выможете скачивать файлы

Источник

Гидравлические толкатели

Приводятся в движение клапаны при помощи кулачков на распределительных валах и гидротолкателями. Эти элементы находятся внутри направляющих отверстий. При помощи гидротолкателей получается автоматически устранить зазоры в механизме клапанов. Поэтому при эксплуатации автомобиля не требуется проводить настройку тепловых зазоров клапанов.

Смотреть галерею

Чтобы гидротолкатели работали в нормальном режиме, из системы смазки поступает к ним масло. Оно подается по специальным каналам в блоке ДВС и ГБЦ. Масло проходит по этим каналам и для смазки шеек на распределительных валах. В канале имеется клапан, с помощью которого масло не сливается сверху после того, как двигатель глушится. Это позволяет поддерживать работу системы в нормальном режиме до полной остановки.
