Ремонт

Для ремонта замка с заменой деталей потребуются следующие инструменты:

рожковый ключ на 17 и 19;
жидкое масло для смазки;
набор отверток;
плоскогубцы или пассатижи.

Самостоятельный ремонт замка требует некоторой сноровки и неторопливости, поэтому нужно рассчитывать минимум на 2 часа. Сначала следует определить какой механизм в замке вышел из строя, чаще всего ремонта требуют:

пружины (зама, крючка, защелки);
замена тяги.

Замена пружины замка

Пружина замка находится на раме автомобиля. Износ металлической детали, деформация и трещины служат причиной того, что капот нельзя плотно закрыть. Поставить пружину замка, на примере ВАЗ 2114 можно в несколько этапов:

Отсоединение от пружины тягового механизма. Используется отвертка.
Снятие пружины.
Установка новой пружины замка.

Замена пружины защелки

Если требуется сменить пружину фиксатора защелки, например, на ВАЗ 2114, потребуется плоская отвертка и ключ на 19. Поменять пружину можно в три этапа:

Отдача (ослабление) контргайки.
Откручивание штыря.
Когда запорный механизм снят, производится замена пружины на новую и аналогичная сборка в обратном порядке.

Замена пружины крючка

В отличие от двух предыдущих замен пружин, чтобы заменить пружину замка потребуются или пассатижи или тонкий пинцет. Ремонт более кропотливый и требует определенного навыка. Работа производится по следующему принципу:

Отверткой поддевается стопорная шайба, которая удерживает ось крюка.
Шайба вынимается из пазов пинцетом (или пассатижами).
Вынимается ось крюка.
Снимается пружина.

После замены пружины сборка механизма производится в обратном порядке.

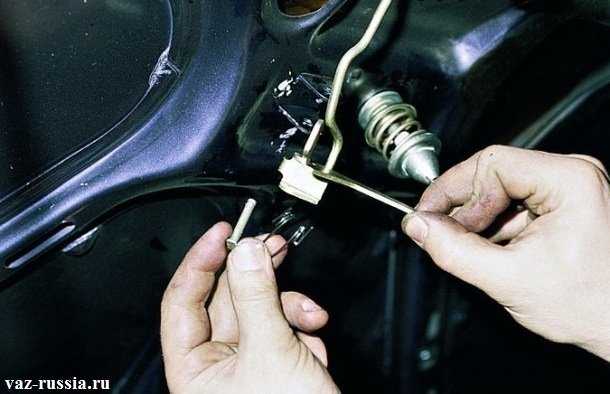

Замена тяги

Менять привод замка нужно в том случае, когда фиксаторы находятся в рабочем состоянии, а при открытии капота ручкой с салона крышка не открывается. Замена тяги производится по следующему принципу:

Тросик освобождается от крючка (сам крюк снимать не нужно).

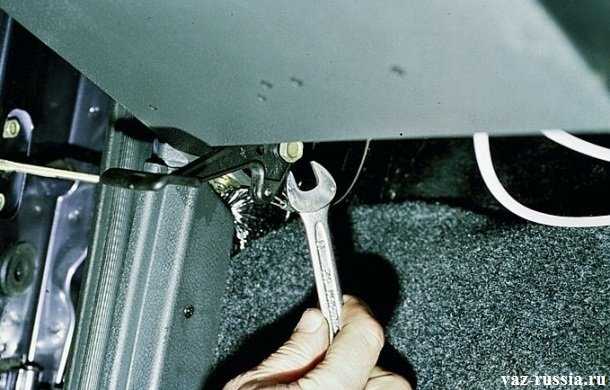

Ключом на 13-ть отдается крепление оси рукоятки.

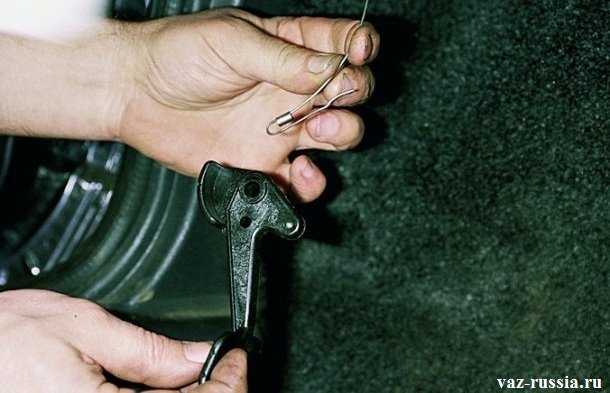

Рукоятка снимается.
Плоскогубцами выпрямляется загнутая часть тросика.
Выдвигается стопорная втулка и освобождается конец тросика.
Снимается петля с рычага тяги.
Со стороны мотора вытягивается тяга.
С держателей освобождается оболочка и производится замена детали.

Что такое диагностика ВАЗ 2114

Кроме этого, диагностика предназначена еще и для предотвращения различных неисправностей, после такой процедуры машина очередной раз не сломается.

С помощью бортовых компьютеров можно предотвратить многие неисправности, а также облегчить работу владельца по контролю за общим состоянием автомобиля. Для этого, как правило, понадобится ноутбук и немного знаний и навыков по использованию программного обеспечения. Проблемы с пониманием всей диагностической системы возникнут у водителя только в первое время эксплуатации автомобиля. Обычно сложно проводить диагностику пожилым водителям, им проще, когда это сделают на станции технического обслуживания.

Как открыть капот девятки

Как открыть капот ВАЗ 2109 (девятки) своими руками. Для проведения строительных работ достался мне на время автомобиль Лада 2109, аж 1987 года выпуска. Интересный автомобиль, он был на ходу, тормоза и двигатель работали, но всё остальное было сломано или отсутствовало. Если ездить на нем каждый день, то он заводился. При перерывах больше 3х дней, сажал новый аккумулятор и заводился с проблемами. Продолжал автомобиль разрушаться и в моих бережных руках… пробился глушитель, оборвался стопор открывания водительской двери, ну и так далее. Перейдем к главному — капоту. Сначала оборвался тросик крепления тяги открывания капота к внутрисалонной ручке. Этот вопрос решился использованием плоскогубцев для открывания капота.

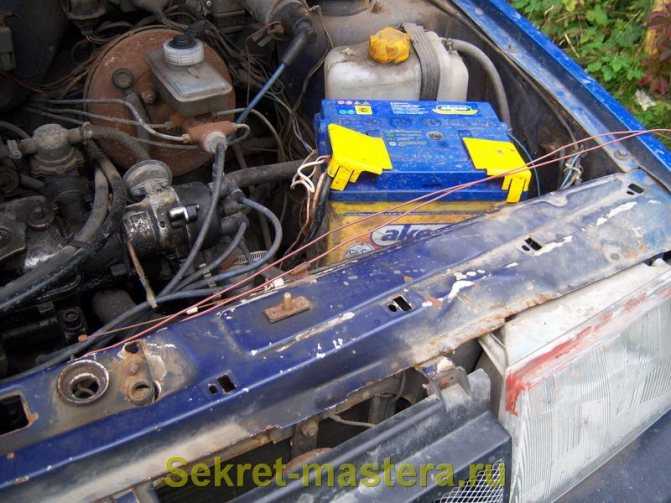

Оборванный тросик

Открывание капота

Капот требовалось открывать каждый раз при запуске – включение массы, шаманство с заслонками карбюратора и для долива жидкостей. При открывании плоскогубцами за оборванный тросик капот открывался не всегда, поэтому прикладывал больше усилий для открывания. И вот перед отъездом на выходные начал готовить машину к длительной стоянке, ну и конечно по «закону подлости» оборвал тросик внутри капота. Честно, до этого момента АБСОЛЮТНО не обращал внимания на конструкцию замка капота. И вот время поджимает и понимаю, если я не обесточу автомобиль, то через три дня опять надо будет бегать с аккумулятором, но предварительно необходимо будет забраться еще и в капот. Время идет, как всегда за ответом – в ИНТЕРНЕТ. Рекомендаций полно: — на подъемник, а там легко; — подлезть снизу и легко; — приподнять капот с одной стороны и палкой открыть, толкнув пружину; — сделать крючок из стальной проволоки и открыть, дернув за пружину. Самое обидное, ни одной фотографии замка, за что дергать, куда совать. (Руководство по эксплуатации, эту вазовскую «камасутру» выбросил при чистке багажника из-за очень ветхого и промасленного вида). А мне девятку не запустить без открытия капота, до ближайшего сервиса 15км, домкрата нет и спросить и посмотреть как устроен замок не у кого. Начал приподнимать капот слева. Фонарем подсветил внутренности капота. Увидел оборванный тросик. По рекомендации в щель капота засунул палку (труба от лыжной палки) и толкнул пружину – НЕ ОТКРЫВАЕТСЯ. Количество просмотренных страниц уже больше 30. На некоторых рекомендуют нажимать на капот в районе замка в момент открывания. Попробовали — НИКАК. Время идет, решил приподнять капот слева и колдовать с накидыванием крючка или петли на проушину пружины. В ход были пущены, все подручные материалы. Прогресс пришел при применении двойной медной проволоки в изоляции. Сформированная петля и 20 минут попыток позволили накинуть петлю. Для облегчения работы, под капот вставлялась деревянная распорка-щепка, после накидывания петли щепку необходимо убрать. Открыть капот просто потянув пружину на себя не получалось, видно, механизм перекосило, но следуя рекомендациям, после нажатия на капот в районе замка (сильно нажимать необязательно) и натягивания импровизированного тросика, удалось услышать заветный щелчок. Капот был открыт, проведены мероприятия по «консервации» автомобиля

Конец тросика закреплен в проушине пружины, путем сжатия проушины, осторожно, не сломайте её, а также на тросик дополнительно закреплена планка из попавшегося под руку хлама. Надеюсь, показанные фотографии помогут в деле открывания капота этого чудо автомобиля

Смотрите комментарии к блогу, там много интересного, оставляйте свои комментарии.

Моторный отсек

Замок капота девятки

Конец тросика

Тросик капота

Тросик в проушине

Тросик оборвался

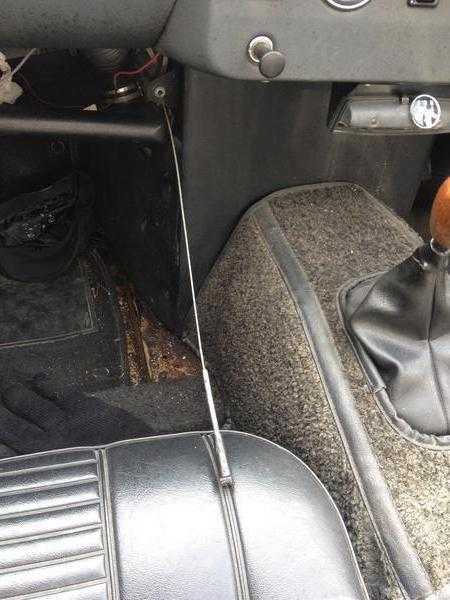

Петля для открывания

Петля накинута

Длина петли

Распорка

Готовность к открытию

Двигатель

Без доработки силового агрегата тюнинг ВАЗ 2109 решительно немыслим. В данном случае рекомендуется обратиться на сертифицированное СТО.

Серьезная переработка мотора подразумевает целый спектр действий. Обычно целью становится один из 2-х результатов:

Получение отдачи в 98 л. с. и разгон до 183 км/ч;
Спортивный вариант.

Получение отдачи в 98 л. с. и разгон до 183 км/ч

Для этого устанавливаются следующие детали:

облегченные шатуны на 121 мм;
облегченного типа коленвал с ходом поршня в 78 мм;
поршни кованые (диаметр 82,5 мм);
поршневые кольца облегченного типа;
11,3-миллиметровый распредвал;
ГБЦ от Лада Калина.

Спортивный вариант

В этом случае ставятся облегченные компоненты: маховик, коленвал, поршни и шатуны. Кроме того, потребуется монтаж масляных форсунок, нового редуктора, сцепления, медного радиатора, системы зажигания бесконтактного типа, а также спортивного глушителя.

Помимо этого, двигатели ВАЗ 2109 нередко растачивают в целях увеличения объема, ставят модернизированные генератор и термостат. В системе впрыска предлагается несколько способов:

установка нового карбюратора типа Солекс;
монтаж 2-х карбюраторов;
переработка карбюраторной системы питания в инжекторную.

Последний вариант довольно затратен и трудоемок, поэтому реализуют его далеко не все.

Чип-тюнинг также никто не отменял. Однако под капотом ВАЗ 2109 стоит атмосферный мотор, от которого в принципе невозможно добиться серьезного прироста мощности. Но сделать двигатель менее прожорливым и более эластичным вполне реально, однако лишь у грамотного тюнера.

Наиболее радикальным решением является установка турбины и интеркулера, что подразумевает большие и серьезные доработки.

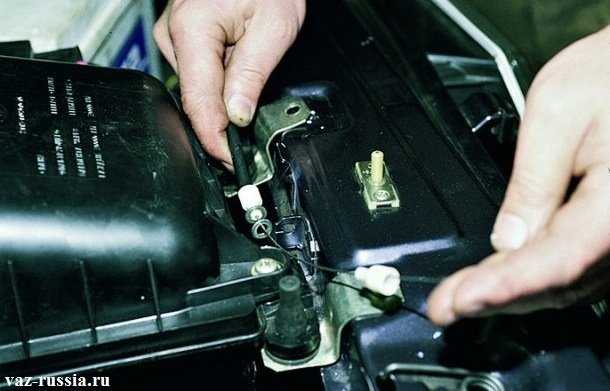

Замена тросика своими руками

Если данный элемент порвался, его срочно нужно менять на новый. Для начала следует извлечь старый, поврежденный элемент. Тросик необходимо вытащить из специального крепления в пружине. Для этого понадобятся плоскогубцы либо отвертка. Затем извлекается крепление возле рычага. Добраться к нему очень трудно. Для удобства можно использовать зеркало. Чтобы освободить крепления в кузовной части, нужно снять резиновые заглушки. После этого вынимаем тросик наружу и устанавливаем новый.

Как производится монтаж? Устанавливать новый тросик нужно начиная с моторного отсека. Вначале его закрепляют на пружине. Далее в крепление устанавливают «канат» и надежно фиксируют его при помощи резиновой заглушки.

Процесс регулировки на выбранной модели автомобиля

Устройство капотного замка ВАЗ 2108/2109/21099

Для начала, открываем и фиксируем капот

Обратим внимание на замок и попробуем разобраться в принципе его работы

Устройство замка капота

На фото обозначены основные элементы замка:

Пружина защелки замка
Контргайка
Защелка
Предохранительный крюк
Ручка предохранительного крюка.

Из увиденного следует, что после того, как мы потянули за ручку открывания в салоне, тросик открывает фиксатор, который освобождает защелку замка. Благодаря пружине защелки, капот «прыгает» вверх, но его еще удерживает в полуоткрытом состоянии предохранительный крючок. И только нажав на ручку предохранительного крюка, мы можем полноценно его открыть и получить доступ в моторный отсек. Довольно надежная система. На первый взгляд…

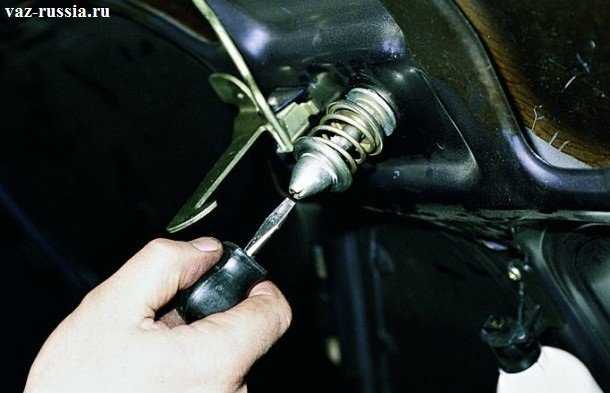

Вертикальная регулировка замка

Если капот не хочет нормально закрываться (вы им хлопаете, давите на него, а он все равно закрывается с трудом, или вовсе не фиксируется в закрытом положении), или появилось дребезжание при езде по нашим идеально ровным дорогам (иногда оно заметно даже просто при заведенном двигателе), тогда необходима регулировка в вертикальном направлении. А именно – регулировка длины защелки замка.

Для этого, с помощью ключа на 19 мм ослабьте контргайку на защелке, придерживая саму защелку от проворачивания отверткой с плоской насадкой.

Регулировка длины защелки

Если капот плохо или совсем не фиксируется в закрытом положении, то требуется немного увеличить длину защелки, чего мы добьемся выкручиванием ее с помощью отвертки.

При дребезжании капота, наоборот, нужно укоротить защелку, закрутив ее на несколько оборотов вглубь. Нужная длина защелки определяется экспериментальным путем.

Избавились от проблемы? Тогда затягиваем контргайку (не забываем придерживать отверткой защелку), еще раз проверяем и радуемся!

Горизонтальная регулировка замка

При проблемах с открыванием, при металлическом постороннем стуке при закрывании, замок требует горизонтальной корректировки.

Регулировка положения защелки

Для этого также ослабляем контргайку и немного передвигаем (не крутим, а именно двигаем) защелку в нужном направлении.

При правильной регулировке, все должно хорошо закрываться и открываться. Без прикладывания усилий. В идеале, капот должен полностью захлопываться при отпускании с высоты 20-30 см и отщелкиваться от потягивания за ручку привода в салоне, стопорясь лишь предохранительным крючком.

Cнятие и установка капота Ваз 2109 Лада Самара

Руководства по ремонту
Руководство по ремонту ВАЗ 2109 (Лада Самара) 1987+ г.в.
Cнятие и установка капота

1. Регулировочный буфер.2. Предохранительный крючок.3. Защелка замка капота.4. Провод подкапотной лампы.5. Тройник омывателя.6. Шланги омывателя.7. Подкапотная лампа.8. Упор капота.

Перед началом:

отсоедините провод от «–» клеммы аккумуляторной батареи.

Примечание

Рекомендуем снимать и устанавливать капот вдвоем.

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓

1. Описание автомобиля

1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные

2. Эксплуатация автомобиля

2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол

3. Техническое обслуживание автомобиля

3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп

4. Уход за автомобилем

4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля

5. Неисправности в пути

5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса

6. Ходовая часть

6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Рулевое управление

7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг

8. Тормозная система

8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов

9. Электрооборудование

9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая)

10. Кузов

10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10.3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь

11. Двигатель и его системы

11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора

12. Трансмиссия

12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес

13. Приложения

13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля

Как отрегулировать капот на ваз 2109

Откройте капот. Ослабьте по два болта крепления капота к петлям с каждой стороны.

Прикройте капот и установите его так, чтобы зазоры между капотом и крыльями были равны с обеих сторон

Затем осторожно приподнимите капот и окончательно затяните болты крепления

Регулировка капота по высоте производится изменением высоты двух регулировочных буферов. Они должны быть установлены так, чтобы поверхность капота совпадала с поверхностью крыльев (см. примечание).

Высота буфера изменяется его выворачиванием или заворачиванием.

Заедающий или плохо работающий замок на капоте, к сожалению никогда не входит в число тех поломок, которые водители ремонтируют сразу. Хотя регулировка этого небольшого механизма два раза в год избавила бы многих владельцев Жигулей от необходимости проводить замену замка капота на ВАЗ 2114 в самое неудобное время и срочно.

Запорный механизм выходит из строя постепенно, только в 2% случаев, он ломается внезапно, трескается пружина или вылетает страховочный крючок. В остальных случаях замок расшатывается постепенно, и водителю приходится все сильнее хлопать крышкой. Как произвести замену, регулировку механизма самостоятельно, используя минимум инструмента и не имея достаточного опыта.

Другие поломки, которые могут привести к серьезному ремонту

Важно знать, что капот ВАЗ 2114 — это не единственное проблемное место в автомобиле. Кроме этого, водитель может встретиться и с другими сложностями, которые могут привести к ремонту ВАЗ 2109, ВАЗ 2108, ВАЗ 2115, ВАЗ 2114

В ВАЗ 2114 часто встречаются какие-то мелкие повреждения. Каждый водитель такого автомобиля хоть раз столкнулся с тем, что ручка двери ломалась в руках, особенно на двери водителя. Частое использование этой ручки приводило к постоянному ремонту. Раннее такие машины можно было встретить в службе такси, и был дискомфорт у пассажиров, когда им приходилось заходить в салон только через одну дверь, потому что на всех остальных ручки были сломаны.

Еще одна проблема, которая преследует автомобилистов на отечественных автомобилях — поломка печки. В автомобиле ВАЗ 2114 печка всегда греет на отлично, даже в самую холодную зиму. Это благодаря тому, что производители отечественных автомобилей старались подстроить свое изобретение под все регионы страны. Но у таких машин печка может сломаться в любой момент, поэтому к ее поломке нужно быть готовым всегда.

Еще одно мелкое повреждение, которое преследует отечественных ВАЗ — поломка бардачка, порой он попросту не закрывается, и водители уже привыкли оставлять его открытым. В бардачке перестает функционировать замочный механизм, который отвечает за открывание, он может заедать. Для того, чтобы его открыть, необходимо приложить усилия. По статистике, далеко не каждый водитель спешит отремонтировать замок бардачка.

Как открыть капот на ваз 2114 если слетел или порвался тросик

Рекомендуется открывать капот, когда оборвался тросик капота ВАЗ 2114, при остывании мотора. Такие меры безопасности стоит соблюдать, из-за того, чтобы предотвратить ожоги.

Следующие действия происходят по такой схеме:

Производится исследование рычага, используемого для отпирания замка, и обнаружения порывов тросового привода в этой области (так как рычаг располагается внутри салона автомашины, его осмотр произвести очень легко).
Когда виден конец тросика, то ликвидировать порыв очень просто и открыть капот возможно, используя остатки тросика.
Можно использовать для данного процесса пассатижи, из-за того что открытие капота ранее производилось с использованием электричества.

Может получиться так, при открывании капота в ручную, возникает необходимость нарушить целостность замка. Но при сложившемся раскладе следует поменять и его и тросик, чтобы не допускать следующего разрыва.

Если порвался тросик капота ВАЗ 2114 не в салоне, а во внутренней части конструкции под капотом, то рекомендуется провести иную процедуру, которая представляет собой снятие решетки радиатора, это откроет доступ до оборванного тросика. Весь процесс отличается простотой и доступен даже водителю без опыта вождения.

Последовательность действий при этой процедуре следующая:

Для начала необходимо ознакомиться с аннотацией по эксплуатированию ВАЗ 2114.
Следуя полученной информации аккуратно снять решетку.
Отыскать остатки тросика и ликвидировать неисправность.

Есть возможность попробовать добраться до тросового привода, не снимая решетку с радиатора, а через нее. Здесь, стоит взять подходящий предмет, по типу вязальной спицы или проволоки и добраться до язычка, прикрепляемого к тросовому приводу, потянуть за него, и после произведенных усилий крышка капота откроется.

Имеется еще метод, как открыть капот ВАЗ 2114, если порвался тросик. Этот способ предоставляет возможность дотянуться до замка, но он гораздо труднее по сравнению с остальными.

Главная трудность этого метода заключается в необходимости поиска смотровой ямы, куда нужно будет поставить транспортное средство. При отсутствии последней, процедуру можно произвести, используя домкрат, используя который приподнять автомашину.

Последовательность действий:

Снять предохранение из металла с масляного поддона двигателя транспортного средства.
Теперь понадобится отвертка больших размеров, которая позволит добраться до язычка, где закреплен тросовый привод.
Надавить на левую сторону.
Теперь следует потягивать за остатки тросика.

При проведении подобного действия может понадобиться помощь еще одного человека. Тогда один будет тянуть за остатки порванного тросика, а другой давить на крышку капота, после чего ее следует поднять.

Есть модели транспортных средств, где крышка капота поднимается не после нажатия, и с дальнейшего поднятия, а при помощи выдвижения вперед. Здесь тоже можно использовать подручное средство. Нужно немного приподнять крышку в области запора (это полностью осуществляемо). Если подобная процедура получилась, то следует удалить резинку, выступающую уплотнителем. Появится зазор, куда нужно просунуть самодельный ключ, поддеть остатки тросного привода и потянуть. Задача выполнена, капот открыт.

Как открыть капот на ваз 2114 если слетел тросик, можно посмотреть на видео:

В современных моделях ВАЗ предусмотрена специальная ручка, расположенная в салоне транспортного средства, которая предназначена для открытия капота с водительского места. Но что делать, если слетел тросик, который, собственно, и отвечает за данную операцию?

Если оборвался тросик капота, то автолюбителю, прежде чем приступить к проведению ремонтных работ, необходимо получить доступ в требуемое отделение своего транспортного средства.
