Неисправности карбюратора к 151 способ устранения

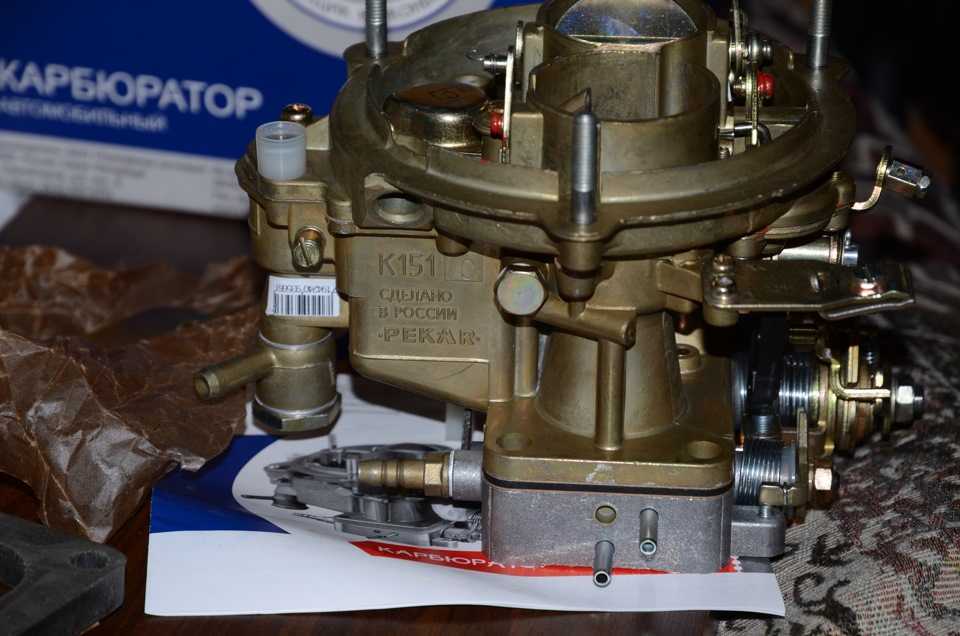

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

• сильно деформируется нижняя поверхность средней части;
• коробится крышка (верхняя часть корпуса);
• изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

• глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;
• демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);
• ослабляем два крепления троса подсоса, выдергиваем трос;
• отсоединяем трос газа;
• освобождаем карбюратор от всех шлангов;
• откручиваем 4 гайки, которые держат корпус устройства;
• демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;
• ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Чистка карбюратора ВАЗ Ока своими руками

Наиболее частая проблема отказа нормальной работы движка «Окушки» – засорение карбюраторного узла, причем, забиваться соринками и грязью могут как жиклеры, так и различные каналы. При этом возникают всяческие проблемы:

• пропадает холостой ход;
• ДВС не развивает обороты;
• мотор троит;
• повышается расход топлива;
• из выпускной трубы глушителя идет черный дым.

В некоторых случаях ремонта, как такового, не требуется, можно обойтись только чисткой карбюратора. Одна из самых распространенных проблем малолитражек ВАЗ – засорение каналов ГДС, когда движок не набирает обороты при открытой заслонке 1-ой камеры карбюратора, хотя холостой ход не теряется. Здесь достаточно часто удается продуть сжатым воздухом КУ на месте, не снимая самого топливо-смесительного устройства. Выполняем эту операцию своими руками приблизительно таким образом:

• при заглушенном двигателе открываем капот, в первую очередь демонтируем корпус воздушного фильтра (КВФ);
• сжатым воздухом (с помощью ручного насоса, «груши» или компрессора) продуваем каналы ГДС;
• после такой чистки запускаем двигатель, проверяем, как мотор набирает обороты;

Если работа ДВС после проведенной операции нормализовалась, можно ставить на место воздушный фильтр, если нет – повторяем продувку еще раз.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя

Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

1. Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
2. После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
3. Вышеописанные действия рекомендовано проделать дважды для надежности.
4. После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания

Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом

Порядок действий:

1. Снимается верхняя часть корпуса.
2. Примерно на четверть откачивается топливо.
3. Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
4. Вручную подкачивается бензин.
5. Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз

Важно после изменения положения язычка каждый раз сливать топливо из камеры

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

• холостого хода;
• положения воздушной заслонки;
• уровня бензина в поплавковой камере;
• положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

• прогреваем двигатель до рабочего состояния;
• оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
• выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
• постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
• винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
• немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

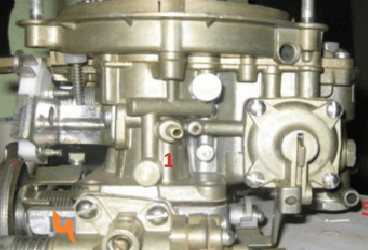

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен. Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

• Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
• Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
• Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
• Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
• Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Причин нестабильной работы ДВС много – начиная от элементарно неработающей свечи зажигания или пробивающего высоковольтного провода, заканчивая прогоревшим выпускным клапаном или поршнем.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

Неисправности происходили следующие:

Засорение жиклеров

Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;
Рвется мембрана ускорительного насоса, или забивается носик ускорителя

Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Мембрана ускорительного насоса для карбюратора Солекс

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Особенности системы выпуска отработавших газов двигателя газели

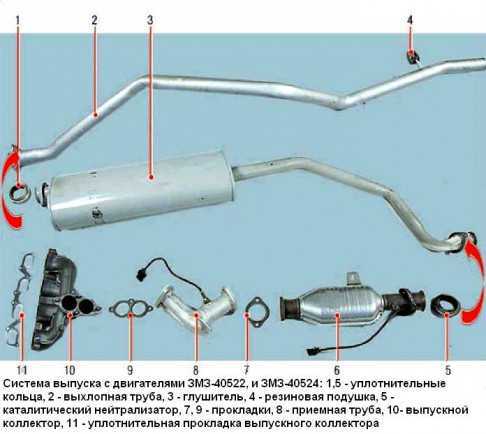

Система выпуска отработавших газов состоит из выпускного коллектора, приемных труб, соединенных газоприемником, резонатора, промежуточной трубы, глушителя и выпускной трубы.

Глушитель и резонатор неразборной конструкции, крепятся к раме с помощью кронштейнов на резиновых амортизаторах.

Системы выпуска отработавших газов автомобилей с двигателями ЗМЗ-406, УМЗ-4215 и ЗМЗ-402 отличаются только конструкцией приемных труб, прокладками между ними и выпускным коллектором.

Концы труб и патрубки глушителя и резонатора вставлены друг в друга. Их соединения стянуты хомутами и стремянками.

На фургонах и автобусах выпускная труба находится с левой стороны для исключения возможности попадания отработавших газов через боковую дверь кузова в салон.

При этом промежуточная труба изогнута в виде буквы «S». У других автомобилей эта труба прямая.

Глушитель и резонатор при выходе из строя заменяют целиком.

Проверка и обслуживание системы заключается в периодическом осмотре труб и глушителей и подтягивании их креплений.

О прорыве газов можно судить по усилившемуся звуку выхлопа и следам копоти на наружной поверхности труб и глушителей.

Конструктивная особенность системы выпуска автомобилей с двигателями ЗМЗ-40522 и ЗМЗ-40524, оборудованными каталитическим нейтрализатором наличие каталитического нейтрализатора и датчика концентрации кислорода.

Замена приемной трубы системы выпуска описана в статье – «Замена приемной трубы системы выпуска газов автомобиля Газель»

Замена глушителя и резонатора системы выпуска рассмотрена в статье – «Как заменить глушитель и резонатор автомобиля Газель»

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Признаки не исправной работы карбюратора

• Увеличился расход горючего;
• Из выхлопной трубы глушителя идет черный дым;
• Не постоянная работа при холостых оборотах (свидетельством будет то, что машина начинает глохнуть при снижении оборотов);
• Не удовлетворительная динамика машины;
• Могут происходить провалы при увеличении скорости.

Во время каких-либо неисправностей в карбюраторе движок не сможет набирать правильные обороты. Очень часто случается то, что во впускном коллекторе слышатся взрывы и звуки в глушителе, напоминающие выстрелы. Виды карбюратора К- 151 очень непростой узел и при его использовании в нём может выйти из строя совершенно любая без исключения запчасти.

Самые основные не исправности:

• засоряются жиклеры;
• при перегреве может произойти деформация корпуса;
• выходит из рабочего состояния запорный клапан;
• по истечению определенного времени жиклеры сильно изнашиваются.

Люди, которые занимаются профессионально исправлением не правильно работающих карбюраторов, в 1 очередь делают замен старых жиклеров. Они думают, что жиклеры влияют на повышенный расход бензина и при этом движок машины работает с частыми перебоями. Лучше взять на заметку — что жиклеры приходят в негодность очень редко. Возможно это произойдет только в том случае, если карбюратор находится в рабочем состоянии в пыльных условиях. Основанием не надлежащей работы карбюратора может стать его засоренность и для решения данной неприятности его придется целиком проанализировать (произвести полное прочищение).

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать. Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

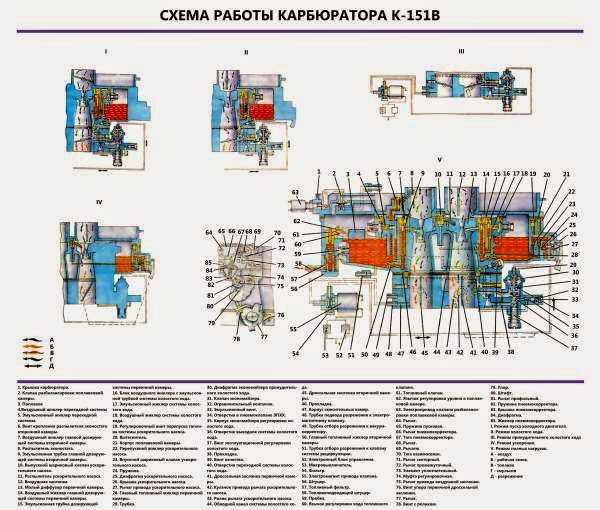

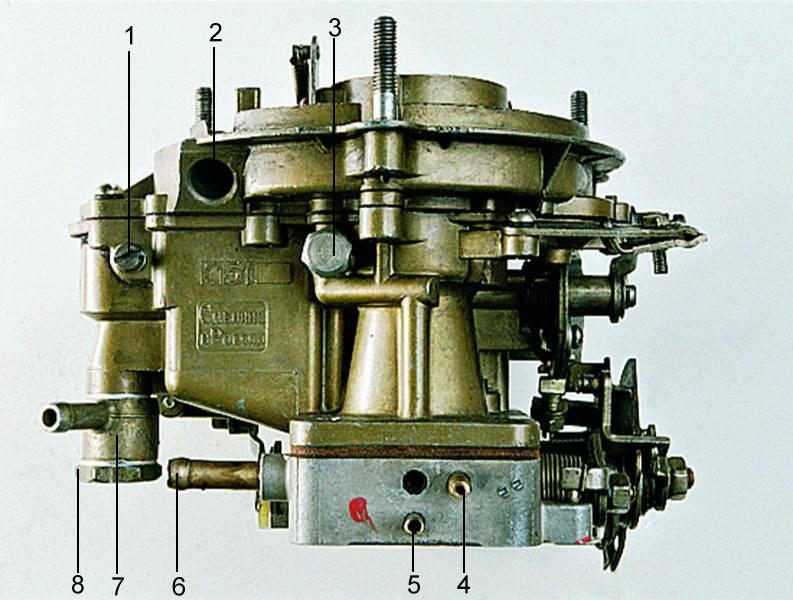

Описание конструкции

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
  поплавковый механизм;
  топливодозирующие системы;
  главные дозирующие системы
  первой и второй камер;
  система холостого хода;
  переходная система второй камеры;
  эконостат;
  ускорительный насос;
  пусковое устройство
  клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
  система вентиляции картера;
  система вентиляции поплавковой камеры;
  механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельнойзаслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Тарировочные данные карбюратора К-151Д

Параметры	Первая камера	Вторая камера
Жиклер топливный главный*	225±3,0	340±4,5
Жиклер воздушный главный*	330±4,5	330±4,5
Блок жиклеров системы холостого хода с эмульсионной трубкой*:	жиклер топливный	95±1,5	–
жиклер воздушный	85±1,5	–
Жиклер воздушный системы холостого хода	425±6	–
Жиклер эмульсионный системы холостого хода*	280±3,5	–
Жиклер топливный переходной системы*	–	150±2,0
Жиклер воздушный переходной системы*	–	270±3,5
Диаметр отверстия в винте-держателе распылителя эконостата, мм	–	2+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1+0,06	–
Диаметр седла топливного клапана, мм	2,2+0,06	–
Диаметр диффузоров, мм:	малых	10,5+0,1	10,5+0,1
больших	23+0,045	26+0,045
Производительность ускорительного насоса за 10 полных ходов, см3	10±2
Уровень топлива от верхней кромки корпуса, мм	21,5+1,5
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности.
