Крепление заднего бампера ваз 21213

Прочности бамперов Нивы смогут позавидовать многие аналогичные автомобили. Но, к сожалению, в результате сильного удара, даже такая прочная конструкция может пойти под замену.

Для того, чтобы снять задний бампер на Ниве, нужен следующий инструмент:

• Головка на 22
• Крепкий и длинный вороток
• Удлинитель
• Трещотка

Снять его нужно будет полностью с креплениями, так как открутить от них у меня лично не получилось. Потому что снизу нельзя подлезть длинным ключом, а коротким невозможно открутить такие большие гайки. Поэтому легче снять его с кронштейнами крепления — то есть выкрутить по одному болту с каждой стороны, где он крепится к лонжеронам.

Итак, первым делом брызгаем смазкой на болты, так как они закисшие напрочь.

Ждем несколько минут и с помощью мощного и длинного рычага откручиваем болты.

Если соединения немного ослабли, то можно воспользоваться трещоточной рукояткой, чтобы сделать все это гораздо быстрее:

Когда с обеих стороны болты вывернули, больше ничего бампер не держит и можно пробовать его вытягивать. Для этого беремся основательно и с каждой стороны пробуем вынимать его с кронштейнами из отверстий в кузове:

После того, как задний бампер снят с автомобиля, можно теперь его отсоединить от кронштейнов. Так как больше никаких препятствий нет и доступ к болтам и гайкам свободный, сделать это можно очень быстро. Опять же, рекомендую сначала побрызгать WD-шкой или аналогичной смазкой, так как ржавеют эти соединения капитально!

Установку или замену на новый производим в обратной снятию последовательности. Цена нового заднего бампера в сборе на Ниву составляет примерно 1200 рублей, это вместе с накладками. А кронштейны продаются отдельно, и стоят они в районе 150 рублей.

Задние бампера и способы их крепления у обычной Niva 4×4 и Urban отличаются.

Снятие заднего бампера на Niva 4×4

. головкой «на 22» отворачиваем болт крепления соединителя бампера к правому заднему лонжерону…

…и вынимаем болт.

Аналогично отворачиваем болт крепления соединителя бампера к левому заднему лонжерону. Задний бампер и резиновые уплотнители снимаем так же, как передние.

Для снятия задних буксирных проушин…

. головкой «на 17» отворачиваем два болта…

…и снимаем проушину.

Разборка заднего бампера аналогича переднему (см. здесь)

Снятие заднего бампера на Niva Urban

Задний пластиковый бампер на Ниве Урбан, также как и передний, крепится четырьмя болтами «на 10».

Двумя болтами к силовой балке (откручивать изнутри) .

отверстия в силовой балке для крепления заднего бампера (пластиковый бампер снят)

. и двумя по бокам, к задним крыльям, за подкрылками.

Установку производите в обратном порядке.

Видео

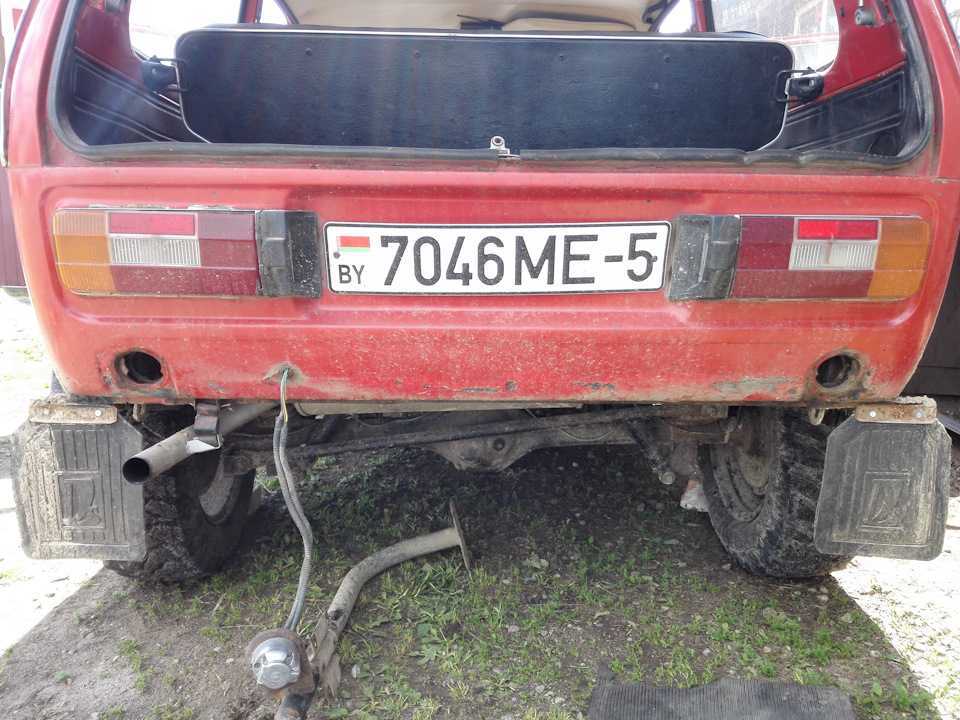

Закончив с передком — переходим к задней части. 1-е что не нравилось — это торчащий бампер и фаркоп, а так же хлипкое крепление бампера к машине.

Снимаем бампер, гнили нет и это !)

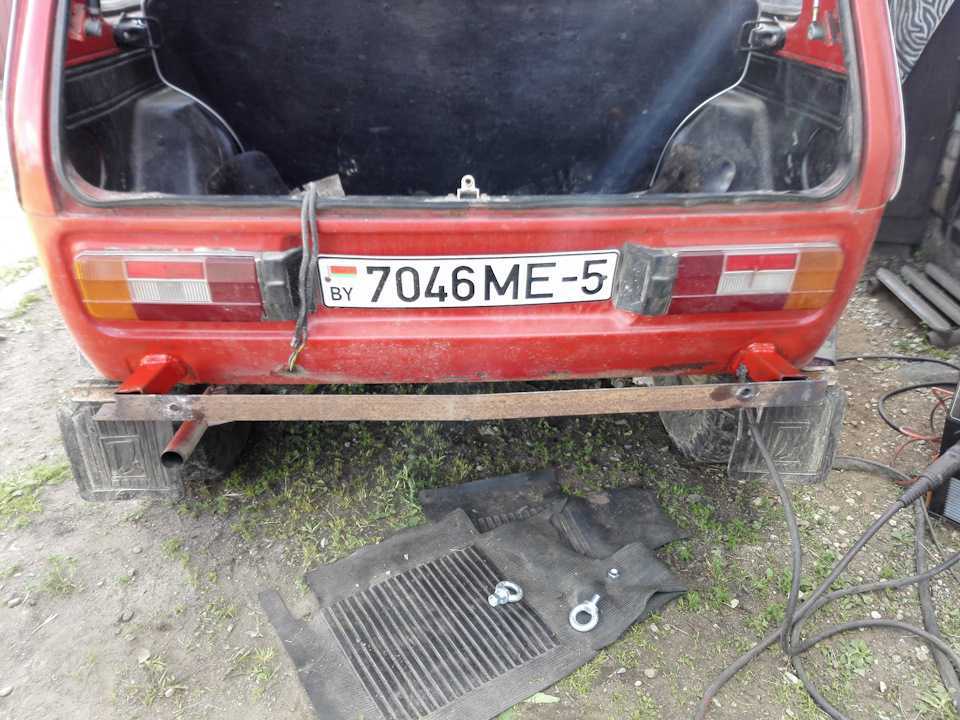

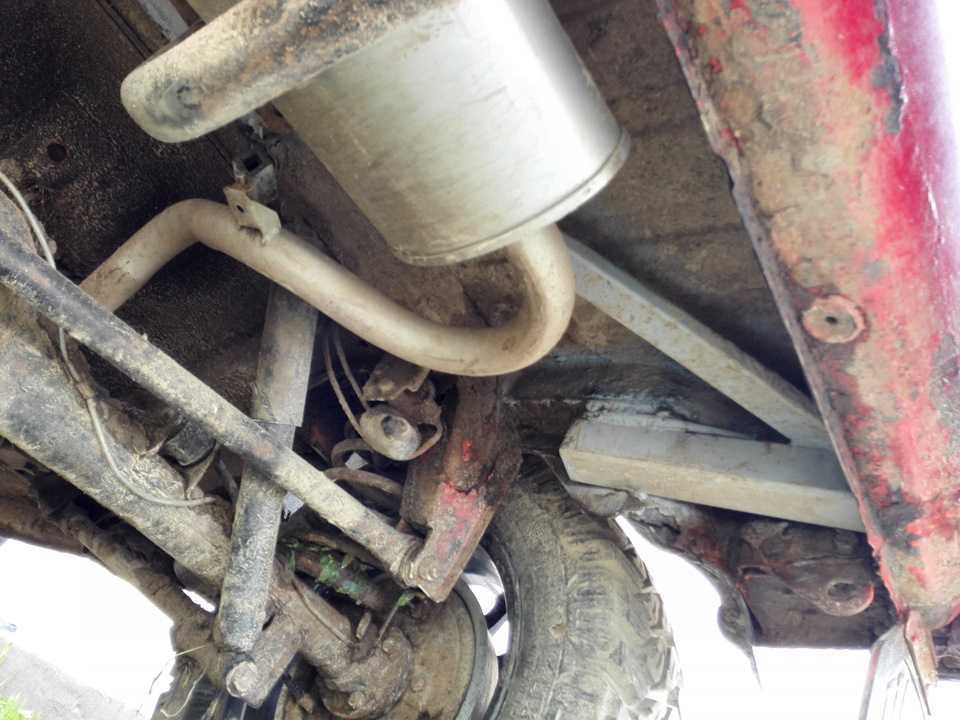

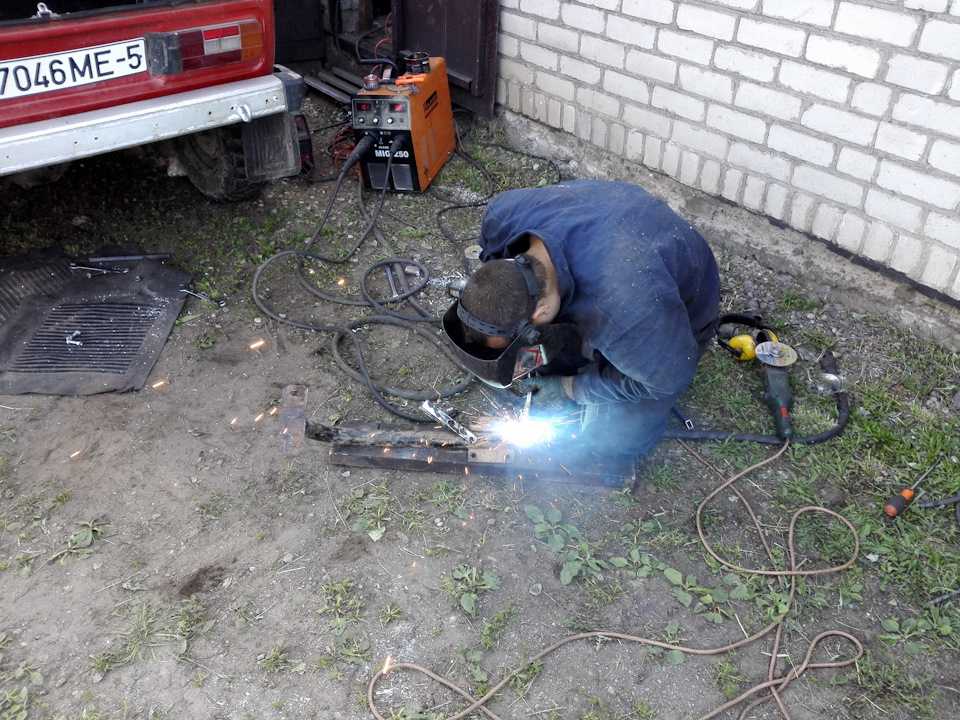

Берем опять профиль 50/50 толстостенный и загоняем его вместо труб. Привариваем к лонжероном сплошным швом. Берем уголок и привариваем на поперечный лонжерон (где крепятся амортизаторы). Дальше квадратной трубой связываем профиль и уголок.

Дальше берем уголок и выгибаем его под сток бампер, привариваем его по низу.

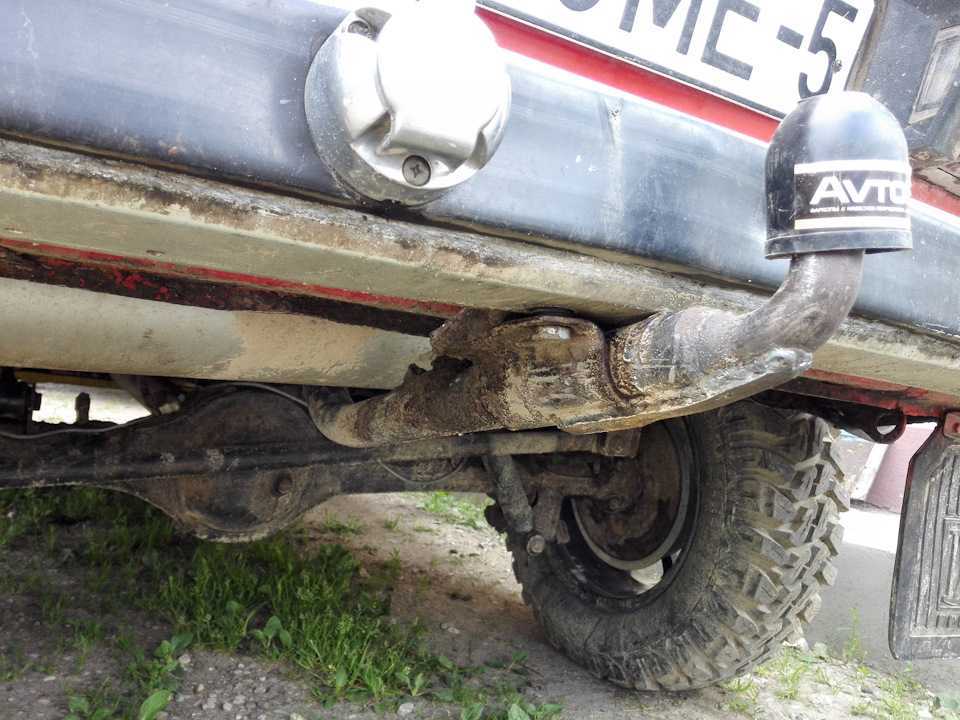

После установки бампера — укорачиваем фаркоп и максимально высоко с минимальным выступом вешаем фаркоп.

В итоге получаются минимальные свесы и силовой бампер. Переносим розетку прицепа на сам бампер, чтоб не отрывала его после каждого выезда)

Бампер к уголку крепится через рым болты М16 и крепления фаркопа… Конструкция вышла крепкая и не тяжелая… Уже проведены всякого рода испытания: выдергивал патриота, паджеро 3, чирокеза и все !

Наши партнеры:

Портал «В масштабе.ру» работает при поддержке крупнейшего российского разработчика комплексных решений для автоматизации инженерной деятельности и управления производством — компании АСКОН

VK, YouTube, Instagram

Приглашаем отраслевые CAD компании, журналы, обучающие центры, высшие учебные заведения к сотрудничеству и информационному партнерству.

Кузов автомобиля Лада Нива и Лада 4х4 несущей конструкции, цельнометаллический, сварной, трехдверный, типа универсал. Кузов состоит из каркаса и навесных узлов: капота, дверей, бамперов, деталей остекления, внутренней обивки и наружной отделки. Каркас кузова ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 представляет собой жесткую пространственную ферму.

Проходимость

А вот на бездорожье машина показывает неплохой результат. Даже на шоссейной резине, которой автомобиль оснащается с завода, внедорожник выбирается из любой «западни», будь это песок или мокрая грунтовка. Неплохо показывает себя «Нива» и на снегу. А расширить характеристики проходимости можно лишь путем установки более «злой», грязевой резины. В магазинах есть широкий ассортимент выбора покрышек для «Нивы». Это может быть истинно грязевая резина МТ, либо универсальная АТ, которая подходит как для асфальта, так и для бездорожья. Вдобавок, автомобиль может оснащаться силовым бампером с электрической лебедкой. Но обычно по такому принципу подготавливают трехдверные «Нивы».

Авто с «ангельскими глазками»

«Ангельские глазки» на ВАЗ 2109 можно изготовить своими руками. Для этого применяют неоновые трубки. Их сгибают и монтируют на переднюю оптику. Механизм оснащен специальным блоком розжига. Можно выбрать любой цвет свечения. Для фиксации колец используют герметик.

Для получения красивого сечения потребуются светодиоды. Кольцо изготавливают из пластиковых палочек, которые нагревают строительным феном. Полученный материал накручивают на банку. Ножки диодов соединяют друг с другом при помощи паяльника. Минус припаивают к минусу, а плюс — к плюсу. Затем ножки светодиодов припаивают к проводам.

Для фиксации диодов применяют лак для ногтей. Средство наносится на торцы. Лак применяется для обеспечения надежного крепления диодов и хорошего контакта палочки с предыдущим элементом. Для «ангельских глазок» с «ресничками» потребуется сделать насечку по всей длине палочек. Между «ресничками» соблюдается расстояние в 10 мм. Их глубина равняется 5 мм.

Чтобы самостоятельно установить «ангельские глазки», потребуется разобрать корпус оптики и демонтировать стекло. Поверхность отражателя очищается от мусора и грязи. Для этого рекомендуется использовать ватные палочки. Нельзя выполнять подобную работу с помощью химических средств. Запрещено трогать поверхность руками. На стекло наносят герметик. Кольца устанавливают на место, при этом светодиодные элементы должны находиться вверху. Затем укладывают провода. Насечки на кольце направляют наружу. Между стеклом и фарой наносят силикон. Это средство высыхает за 30 мин.

К оптике подключается питание. Для этого штепсель разъединяют. Последний элемент предназначен для включения габаритов и поворотников. Их разъемы типа «папа» соединяют между собой. Конструкция подключается к «маме» указателей поворота. К свободному разъему «мама» подсоединяют «плюс» от фар. К креплениям поворотных огней подключают провод с минусом. Монтаж ксенона на ВАЗ 2109 обеспечивает максимально хороший результат, если автомобиль оснащен линзами.

Тюнинг задних фонарей ВАЗ 2109 — одна из наиболее часто встречающихся доработок из за своей простоты и огромного выбора предложений от производителей тюнингованной оптики. Тем более, что в штатных фонарях из-за особенностей конструкции зачастую окисляются контакты, и лампочки начинают гаснуть, или от замыкания на соседние дорожки на плате габариты или стоп сигналы начинают подмигивать в такт поворотникам. Но если вы решили заменить штатную заднюю оптику на тюнингованную, спешить с выбором не стоит. К сожалению, большинство имеющихся в продаже задних фонарей китайского и турецкого производства не имеют ничего общего с качественными аксессуарами известных фирм. В связи с этим приведу несколько советов по выбору задних тюнингованных фар.

• Оцениваем общий внешний вид изделия. Ничего не должно болтаться, скрипеть и хлябать.
• Проверьте задние фонари на наличие уплотнителей в местах соприкосновения корпуса фары с кузовом автомобиля. При отсутствии уплотнений придется пользоваться герметиком, иначе в нише запасного колеса в багажнике скопится лужа воды, проникшей с улицы в зазор между фарой и кузовом.
• Проверьте сам фонарь на герметичность. О негерметичности говорит наличие щелей в стыках между деталями фонаря, зачастую между стеклом и корпусом фары.
• Хорошо, если в фаре предусмотрены отдельные патроны для каждой лампы, такой фонарь будет лишен недостатков штатной фары.
• Нежелательно использовать тонированные задние фонари. Свет таких фар слаборазличим при солнечном свете, и если едущий за вами не увидит вовремя ваши стоп-сигналы, виноваты в этом будете только вы сами. В очередной раз напомню: тюнинг не должен ухудшать безопасность!
• Будьте готовы к тому, что стекла задних тюнингованных фонари гораздо более подвержены старению. Походившую нестандартную заднюю оптику можно сравнить с потасканным оргстеклом. Меньше подвержены такому эффекту качественные фары отечественного производства.

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при аварии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при перевороте.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стекла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти коррозии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для днища.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стеклом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седанах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшивку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но коррозии.

Мнение автовладельцев о рамной конструкции автомобиля

Не стоит путать кислое с соленым.

Классический легковой автомобиль в кузове седан или хэтчбек безусловно не нуждается в раме

Но если требуется большая грузоподъемность, увеличенная колесная база, возможность ездить по бездорожью, то следует обратить внимание на автомобиль рамной конструкции с минимальным количеством наворотов и вспомогательной электроники. На такой машине смело можно уехать от цивилизации и не опасаться неожиданных поломок. А если таковые и будут, то их можно устранить на месте

Современные кроссоверы созданы только для того, чтобы штурмовать бордюры для парковки на тротуаре. На них нельзя далеко уезжать от фирменного сервиса

А если таковые и будут, то их можно устранить на месте. Современные кроссоверы созданы только для того, чтобы штурмовать бордюры для парковки на тротуаре. На них нельзя далеко уезжать от фирменного сервиса.

Современные «рамники», наоборот, можно считать автомобилями повышенной безопасности.

Для внедорожника рама скорее плюс, чем минус. Малая жесткость на кручение приводит к тому, что езда по пересеченной местности может закончиться перекосом кузова. Увеличенная колесная база необходима для улучшения устойчивости на дороге, но при этом недостаточная прочность приводит к ухудшению управляемости. Надежные машины высокой проходимости до сих пор имеют рамную конструкцию.

Каждый производитель закладывает свою «изюминку» в конструкцию кузова: у одного интегрированная рама, у другого высокопрочные стали, у третьего и то, и другое. Лидера выделить практически невозможно. Рама не ушла в историю по причине своей незаменимости для крупногабаритных джипов и пикапов. Коммерческий транспорт тоже никогда не сменит ориентацию. А все, что помельче, вполне обойдется безрамной компоновкой.

Проблема с тряской

Многие водители, которые в своем распоряжении имеют ВАЗ 2121 Нива, сталкивались с тем, что кабина сильно вибрирует во время езды, особенно по бездорожью или на большой скорости. Вибрации, которые распространяются почти по всему салону, доставляют множество неудобств и постоянный дискомфорт. Технически это не исправили, поэтому народным умам пришлось самостоятельно искать выход из сложившейся ситуации. А выход оказался довольно простым — для раздаточной коробки нужна конструкция, которая будет поглощать вибрации. Установка подрамника решает эту проблему.

Готовый защитный металлический каркас Нива комфорт подойдет для моделей 2121, 21213, 21214. Основное предназначение защитной детали — свести на нет всю вибрацию от раздатки. Но пользы от установки подрамника на ниву оказывается куда больше:

После установки подрамника раздатки слегка уменьшится дорожный просвет, но при этом ехать в машине будет куда комфортнее.

2.3 Назначение, устройство и работа кузова автомобиля

Кузов
современного легкового автомобиля
является наиболее важной частью
транспортного средства. В зависимости
от выполняемых функций кузов может
выступать в качестве несущей системы
или быть ее отдельным элементом

Большинство
легковых автомобилей имеют несущий
кузов,
воспринимающий все нагрузки, действующие
на автомобиль. Легковые автомобили
повышенной проходимости – внедорожники
оборудуются т.н. разгруженным
кузовом,
который имеет упругое соединение с
рамой. Такой кузов воспринимает только
весовые нагрузки пассажиров и перевозимого
груза. Промежуточное положение между
несущим и разгруженным кузовами
занимаетполунесущий
кузов,
жестко соединенный с рамой автомобиля
и усиливающий ее конструкцию.

Конструкция
кузова определяет привлекательность,
комфорт, безопасность и срок службы
автомобиля. Таким образом, кузов в
большей степени определяет основные
потребительские качества автомобиля.

Основу
кузова составляет корпус (другое
наименование – каркас), к которому
шарнирно прикреплены капот, крышка
багажника, двери, передний и задний
бамперы, декоративные накладные элементы
и др.

Корпус
представляет собой жесткую сварную
конструкцию, состоящую из отдельных
элементов: основания (пола), передней
части (передка), задней части (задка),
левой и правой боковины, крыши.

Основание
кузова выполнено
в виде цельноштампованной панели
корытообразной формы. В центре панели
проходит тоннель, служащий для размещения
элементов выпускной системы, тормозных
и топливных трубопроводов, а в
заднеприводных автомобилях – для
размещения узлов трансмиссии. Тоннель
защищает расположенные в нем элементы
от повреждения и увеличивает жесткость
пола. В полу может быть выполнена ниша
для запасного колеса. Вдоль основания
приварены лонжероны.

Передняя
часть объединяет
передние лонжероны, передний щит,
переднюю панель, брызговики и крылья.
Передние лонжероны играют роль силовых
элементов, на которых крепиться двигатель
и передняя подвеска. В разных конструкциях
кузовов передние крылья выполняются
съемными или несъемными. В задней
части расположены
панель багажника и брызговики.

Боковина
кузова состоит
из внутренней и наружной панели. Наружная
панель представлена передней, средней
и задней стойками, порогом, и задним
крылом. Внутренняя панель состоит из
отдельных силовых элементов – усилителей
стоек и пр. Панели соединены между собой.

Крыша
кузова имеет
цельноштампованную конструкцию,
усиленную поперечинами.

Капот
состоит из двух соединенных между собой
панелей (наружной и внутренней). Капот
к корпусу кузова крепится на петлях,
снабженных пружинами. Пружины обеспечивают
подъем капота. Капот оборудуется замком,
который отпирается изнутри кузова
специальной рукояткой.

Крышка
багажника по аналогии с капотом также
состоит из двух панелей. На внутренней
панели установлен замок. Фиксация крышки
багажника в открытом положении
производится с помощью упругих элементов
(пружин, торсионов).

Дверь
кузова включают две панели, оборудуются
замком и крепятся на петлях. В нижней
части двери выполнены отверстия для
стока воды из внутренней полости.

Шумоизоляция
кузова производится с помощью различных
материалов, которые размещаются на
основании (битумные мастики), боковинах,
дверях (мастики, войлок, картон), крыше
(пенопласт, картон, стеклопластик), в
моторном отсеке.

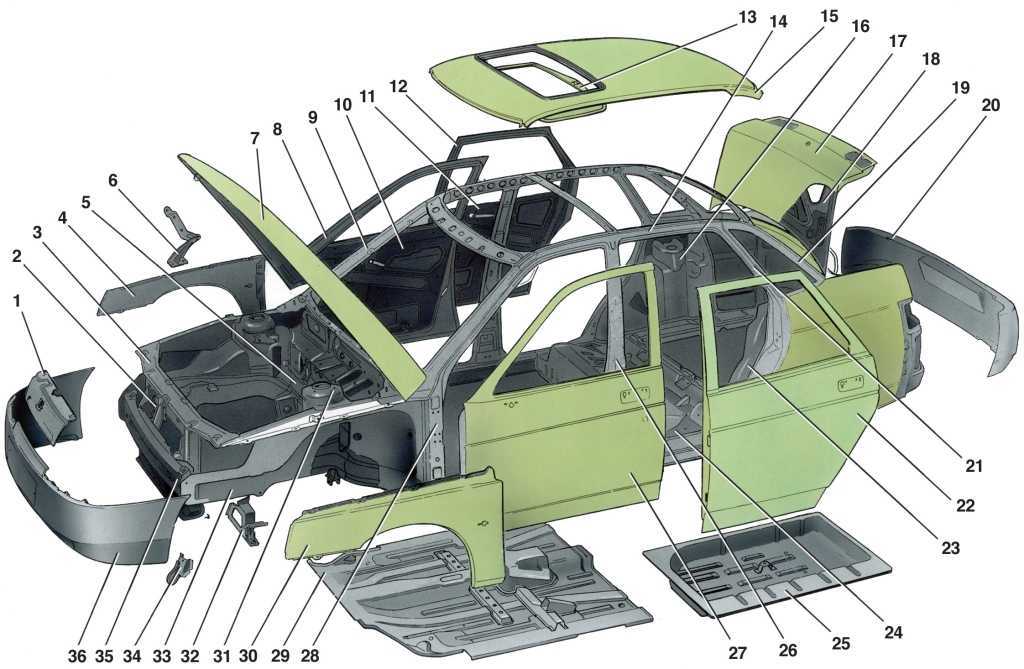

Устройство
кузова:

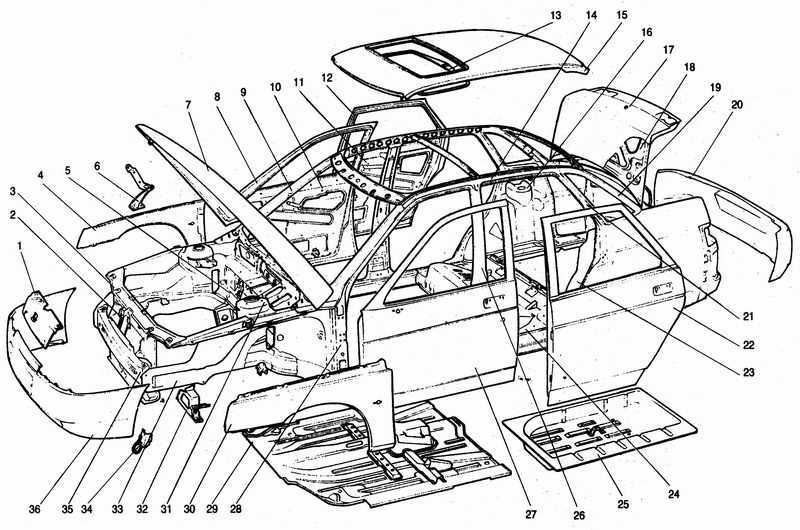

1. Передний
   лонжерон ; 2. Передний щит; 3. Передняя
   стойка; 4. Крыша;

5.
Задняя стойка; 6. Заднее крыло; 7. Панель
багажника; 8. Средняя стойка; 9. Порог;
10. Центральный тоннель; 11. Основание;
12. Брызговик.

Контрольные размеры, точки крепления, геометрия кузова, сечения кузовных деталей, зазоры и пр.

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове 21214 и 2131

1 – крепление поперечины передней подвески; 2 – крепление стабилизатора поперечной устойчивости; 3 – крепление задней подвески силового агрегата; 4 – крепление раздаточной коробки; 5 – крепление нижних продольных штанг; 6 – крепление верхних продольных штанг; 7 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

7 – крепление задних амортизаторов; 8 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131М

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

А	Б	В	Г	Д	Е
1112±5	1320±5	955±4	782±2	883±2	1710±6
Ж	3	И	К	Л	М
938±2	1420±4	575±2	1420±4	780±2	1395±5
Н	О	П	Р	С	Т
950±4	1250±5	1090±5	855±4	480±2	570±2

Точки крепления узлов и агрегатов к кузову и размеры между ними — ВАЗ-21213 (кликабельно)

Сечения кузовных деталей

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

Большой плакат с контрольными точками, углами, градусами

Видео

Внешность

Дизайн машины полностью идентичен трехдверной «Ниве». Так, спереди имеются простые галогеновые фары, сверху – поворотники и габаритные огни. По центру – широкая пластиковая решетка радиатора. Внизу – металлический бампер. Также по бокам имеются широкие молдинги. На некоторых моделях есть надпись «2131».

Что говорят про ВАЗ-21310 отзывы владельцев? Кузов у машины неустойчив к коррозии. Хоть «Нива» и не ржавеет так быстро, как УАЗ, все равно металл нужно регулярно обрабатывать. Наиболее подвержены коррозии пороги, реже – арки. Качество лакокрасочного покрытия тоже слабое – говорят отзывы.

Трансмиссия

Сцепление – однодисковое, сухое с диафрагменной нажимной пружиной и гидравлическим приводом выключения. Коробка передач – механическая, трехходовая, пятиступенчатая. Раздаточная коробка – двухступенчатая трехвальная с межосевым блокируемым коническим двухсателлитным дифференциалом.

Промежуточный карданный вал, соединяющий коробку передач с раздаточной коробкой, имеет эластичную муфту и карданный шарнир равных угловых скоростей. Карданные валы заднего и переднего мостов по концам с карданными шарнирами на игольчатых подшипниках с прессмасленками передают крутящий момент от раздаточной коробки к главным передачам мостов.

Главные передачи переднего и заднего мостов состоят из пары конических шестерен со спиральными зубьями гипоидного зацепления. Дифференциалы – конические двухсателлитные.

Москвич-402 / -407

Первый советский легковой автомобиль периода «оттепели», который полностью создали советские инженеры. Производство этой модели началось в 1956 году. Всего за два года было выпущено 87 658 экземпляров.

По сравнению с предшественником «Москвич-402» имел более современный экстерьер и более совершенный по конструкции кузов. Автомобиль получил отдельный багажник с наружным доступом, гнутые лобовое и заднее стёкла, высокий уровень внутренней отделки, независимую бесшкворневую переднюю подвеску с двойными поперечными рычагами и 12-вольтовое электрооборудование, а также много других нововведений. Комплектовался двигателем М-407, который работал совместно с механической 3- и 4-ступенчатой КПП.

Первая модификация автомобиля произошла в 1958 году. Измененный автомобиль получил название «Москвич-407» и усовершенствованный двигатель мощностью 45 л.с. Полумиллионным автомобилем МЗМА, сошедшим с конвейера в декабре 1960 года, стал именно «Москвич-407». Несколько лет подряд половина всех «Москвичей-407» уходило на экспорт, в т.ч. во Францию, Бельгию, Скандинавию, Финляндию, Англию и другие страны.

В 1962 году вышла переходная модель «Москвич-403», которая имела другую подмоторную раму и конфигурацию моторного отсека. В этой модели также применялись новые агрегаты, которые были разработаны для нового «Москвича-408».

На базе «407-ой» модели были выпущены полноприводный седан «Москвич-410 (410Н)» и полноприводный универсал «Москвич-411». Эти советские автомобили повышенной проходимости были ориентированы для нужд сельских жителей. На автомобили установили шины увеличенной размерности 6.4-15 дюймов с «зубчатым» рисунком протектора, а дорожный просвет увеличили до 220 мм.

Несущий кузов – что это? Принципиальные отличия

Традиционной считается рамная конструкция кузова. Но постепенно ей на смену пришла инновационная разработка – несущий кузов. В нём объединены в одно целое рама и сам кузов. Несущий поскольку несет в себе всю тяжесть «начинки».

В местах, наиболее уязвимых установлены усиления, как и в нижней части (там, где в традиционной версии находится рама) стоят поперечные и продольные силовые элементы. Единый кузов «собран» из спрессованных листов разной формы, соединенных методом «контактная сварка». Такую конструкцию годами использовали в авиастроении.

Несущий кузов легче и прочнее. Нагрузка распределена по всей конструкции (а не только на нижнюю часть, как в рамной конструкции). С появлением новой технологии создания кузова автомобиля, появилось и больше возможностей для дизайнеров, для создания уникальных экстерьеров. Однако традиционная форма не «канула в лету»: грузовики, тяжелые внедорожники и некоторые легковые автомобили до сих пор производят на раме.

Армия и оружие

Рис. 1. Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сбоку.

Зазоры: а – между дверью и передним крылом; б – между дверью и стойкой ветрового окна; в – между дверью и боковиной (под водосточным желобом); г – между дверью и боковиной (задним крылом); д – между дверью и порогом пола; е – между капотом и передним крылом; ж – между капотом и панелью ветрового окна; з – между дверью задка и боковиной; и – между дверью задка и панелью крыши; к – между дверью задка и панелью задка.

Рис. 2. Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сверху.

Рис. 3. Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сзади.

Рис. 4. Координаты точек, определяющих правильное расположение агрегатов подвески и трансмиссии на кузове.

Точки крепления: 1 – поперечины передней подвески; 2 – стабилизатора поперечной устойчивости; 3 – силового агрегата; 4 – раздаточной коробки; 5 – нижних продольных тяг; 6 – верхних продольных тяг; 7 – поперечной штанги задней подвески.

Источник информации: Прохоров, Брандт, Чванов. «Автомобили ВАЗ: техническое обслуживание и ремонт», производственное издание, 1988 г.

С авторобота для кузова 2121: скачать pdf-файл.

На графиках представлены габариты автомобиля ВАЗ 2121 (4×4) – ширина, длина и высота. Показаны данные для всех доступных модификаций, в том числе, для некоторых, общая ширина с зеркалами.

Самые малогабаритные автомобили отмечены зеленым цветом, а самые большие красным цветом.

Ниже приведена сводная таблица габаритных размеров по всем модификациям ВАЗ 2121 (4×4).

Размеры проёмов и зазоры сопрягаемых деталей кузова автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове 21214 и 2131

Лада гранта

Популярной на сегодня версией Гранты считается седан. Лифтбек тоже стали хорошо покупать, но до седана ему еще далеко. Ваз 2190 рассчитан на 4-х пассажиров, по документам идет, как автомобиль В-класса, но рассмотрев габариты, можно его спокойно причислять к С-классу.

Являясь продолжателем «калиновских» традиций, седан даже собран на ее платформе и позаимствовал от Калины немало чего: кузов, ходовая, салон. С другой стороны, это другая машина с иным характером, увеличенным грузовым отсеком, измененным дизайном и т. д. Багажник увеличен до 500 л.

Вот стандартные размеры кузова Лада Гранта.

Лада гранта размеры кузова

Как видим, габариты этой вазовской модели на 22 см длиннее, чем у Калины, но на 7 см короче «самаровских» модификаций.

Теперь другие характеристики более подробно:

Что касается комплектаций, то новый седан можно приобрести в 3-х версиях. Самая «крутая» — Люкс, оснащена 98-сильным мотором и отличается совершенно другим уровнем салонного оснащения.

Среди особенностей кузова Гранты можно выделить добротность сборки и неплохое качество материалов. Кузовные части соединяются между собой высокотехнологичной автоматизированной немецкой сваркой. Это позволило отечественным производителям выйти на совершенно другой уровень.

Особо выделим также хорошее качество покраски и стойкость антикор обработки. Оба этих процесса тоже проводятся на автоматизированных линиях немецкого производства, отличающихся превосходной точностью.

Измененная геометрия кузова придала новому российскому автомобилю стильную устремленность линий. Это благоприятно отразилось не только на экстерьере, но и позволило значительно уменьшить АЭД сопротивление. Теперь этот коэффициент составляет 0,36, что на 6 с лишним процента меньше, чем у базовой модели. Кроме того, остроносый капот менее безвреден для пешеходов, как утверждают эксперты.

Важные функции выполняют свесы:

Что касается остальных кузовных отличий:

К сожалению, Гранта не лишилась традиционных вазовских «болячек»:

Основные системы

Система смазки двигателя – с полнопоточным масляным фильтром.

Система охлаждения – жидкостная, закрытого типа. В систему включен отопитель кузова, в который поступает жидкость из головки цилиндров и отводится к насосу. Охлаждающая жидкость – специальная с низкой температурой замерзания и высокой температурой кипения. Радиатор – алюминиевый с лучшей характеристикой теплообмена и более технологичный, чем латунный радиатор у ВАЗ-2121.

Система питания включает воздушный фильтр, топливный бак, топливный насос и карбюратор. Топливный бак размещен под задним сиденьем. Карбюратор снабжен высокоэффективным воздушным фильтром сухого типа с бумажным фильтрующим элементом.

Карбюратор устанавливается типа “Солекс”, подобный применяемому на автомобилях ВАЗ 2108 – 2109. Такой карбюратор в сочетании с бесконтактной системой зажигания обеспечивает снижение расхода топлива.

УАЗ-469

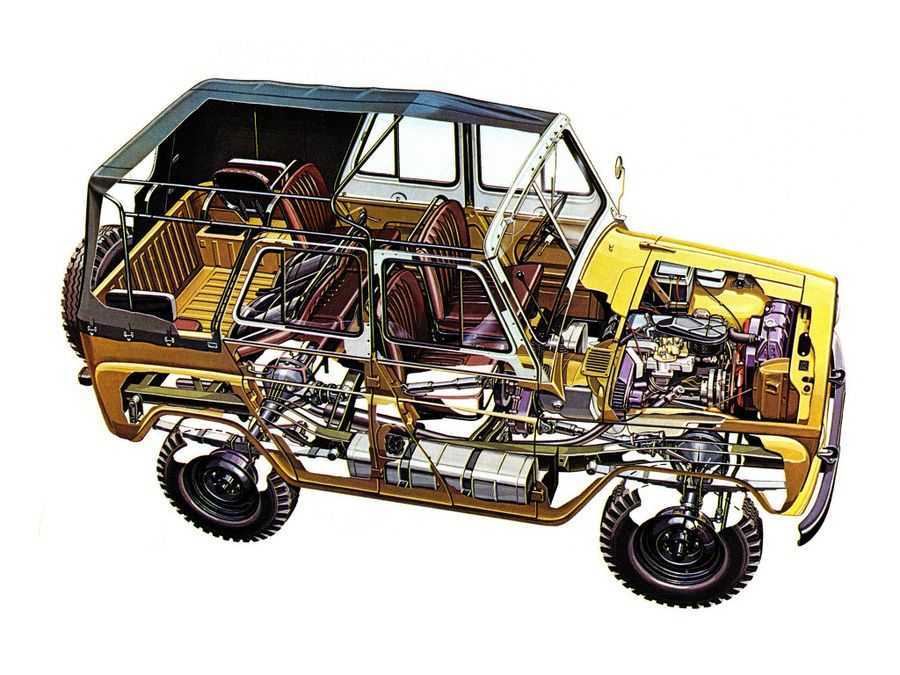

Автомобиль повышенной проходимости УАЗ-469 стал преемником легендарному предшественнику ГАЗ-69. Его выпускали на Ульяновском автозаводе более 30 лет с 1972 по 2003 год. С 1985 года после модернизации автомобиль стал выпускаться под индексом УАЗ-3151.

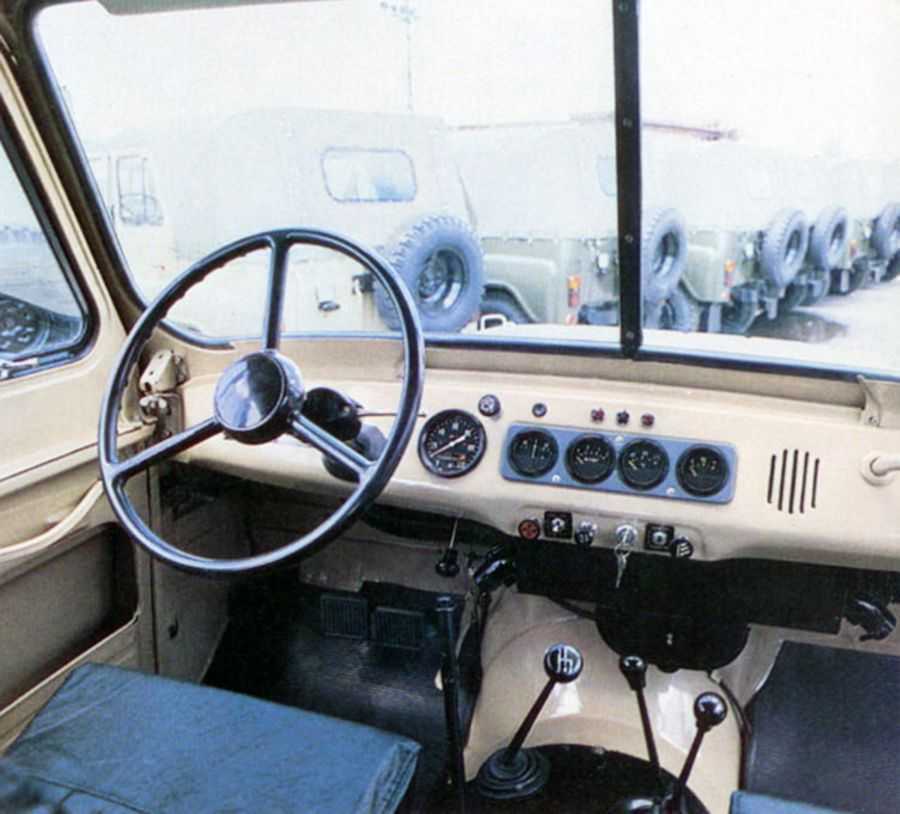

По задумке конструкторов УАЗ-469 должен быть надежным, прочным и всепроходимым утилитарным автомобилем на испытанных агрегатах отечественных «ГАЗовских» автомобилей. УАЗ-469 имел 5-местный кузов со съемными брезентовым верхом и боковым остеклением, а также откидываемой задней пятой дверью для загрузки груза. Кузов крепился на жесткой и прочной лонжеронной раме.

Дорожный просвет достигал 300 мм у версии с «военными» мостами и 220 мм у гражданского «УАЗа». На переднем мосту монтировались отключаемые ступицы, что позволяло отключать передний мост и снижать расход топлива при езде по шоссе. Позднее стали применять быстроотключаемые или самоблокирующиеся муфты. С 1983 года на машине устанавливался двигатель модели УМЗ-414 мощностью 77 л.с.

Модернизированная в 1985 году версия УАЗ-3151 имела дополнительно: гидравлический привод выключения сцепления, новые осветительные приборы, омыватель лобового стекла, ведущие мосты повышенной надёжности, двухконтурную тормозную систему, двигатель УМЗ-417 с повышенной мощностью до 80 л.с. и ряд других изменений.

К основным модификациям УАЗ-469 относятся: УАЗ-469Б — гражданская версия с клиренсом 220 мм; УАЗ-469БГ— медицинский вариант; УАЗ-469АП — патрульная милицейская версия с жесткой крышей. УАЗ-469 в 2010 году установил мировой рекорд по вместимости легкового автомобиля —внутри него поместились 32 человека с общим весом 1900 кг.

Проблема с тряской

Многие водители, которые в своем распоряжении имеют ВАЗ 2121 Нива, сталкивались с тем, что кабина сильно вибрирует во время езды, особенно по бездорожью или на большой скорости. Вибрации, которые распространяются почти по всему салону, доставляют множество неудобств и постоянный дискомфорт. Технически это не исправили, поэтому народным умам пришлось самостоятельно искать выход из сложившейся ситуации. А выход оказался довольно простым — для раздаточной коробки нужна конструкция, которая будет поглощать вибрации. Установка подрамника решает эту проблему.

Готовый защитный металлический каркас Нива комфорт подойдет для моделей 2121, 21213, 21214. Основное предназначение защитной детали — свести на нет всю вибрацию от раздатки. Но пользы от установки подрамника на ниву оказывается куда больше:

После установки подрамника раздатки слегка уменьшится дорожный просвет, но при этом ехать в машине будет куда комфортнее.

Модификации ВАЗ 2121

• 1.7 л, 83 л.с., инжектор, 4х4
• 1.6 л, 73 л.с., карбюратор, 4х4
• 1.7 л, 80 л.с., карбюратор, 4х4

Марка двигателя	ВАЗ 21214
Объем двигателя, куб. см	1690
Количество клапанов	8
Максимальная мощность, л.с.	83
Тип трансмиссии	механическая КПП
Количество передач	5
Обороты при максимальной мощности, об/мин	5000
Максимальный крутящий момент, Н*м	129
Обороты при максимальном крутящем моменте, об/мин	4000
Тип двигателя	рядный, 4-цилиндровый
Система питания	распределенный впрыск с электронным управлением
Рекомендуемое топливо	бензин АИ-95
Расход топлива
Расход топлива в городе, л/100 км	12,1
Расход топлива в загородном цикле, л/100 км	8,3
Расход топлива в смешанном цикле, л/100 км	9,9
Динамические показатели
Время разгона 0-100 км/ч, с	17
Максимальная скорость, км/ч	142
