Рамы автомобилей: виды, назначение, устройство

Как устроена рамная конструкция автомобиля

Рамная конструкция автомобиля представляет собой несущую систему, на которой смонтирован двигатель внутреннего сгорания (ДВС), детали трансмиссии и подвески и, собственно, кузов. Такое устройство обеспечивает максимальную надежность машины при эксплуатации в реальных дорожных условиях. Не стоит забывать, что железнодорожный транспорт стал прототипом для автомобильных средств передвижения, и, соответственно, взаиморасположение элементов на первых порах перекочевало оттуда. Паровоз перемещал такие объемы груза, которые и не снились машине, поэтому рамная конструкция автомобиля имеет очень большой запас прочности.

Самые первые рамы в 20-х годах прошлого столетия изготавливались из металлических труб прямоугольного сечения. Они были универсальны и технологичны на производстве. К 1930-м годам в автостроении начался постепенный переход к интегрированию рамы и кузова. Стали появляться полурамные и несущие транспортные средства. В итоге, практика показала, что рамная конструкция автомобиля актуальна для тяжелых машин. Грузовики, тракторы, внедорожники, лимузины делаются по этому «рецепту». Особенно это касается бронированных лимузинов, огромный вес которых может удержать только полноценная рама, изготавливаемая, как правило, по отдельному заказу.

Рамная конструкция автомобиля четко подразделяет элементы на силовые и декоративные. Рама воспринимает нагрузки от мотора, трансмиссии и колес. Также она играет важную роль в пассивной безопасности автомобиля. Шасси – это совокупность рамы и силового агрегата с коробкой передач и подвеской. Оно, в принципе, может передвигаться и без кузова.

Кузовные панели формируют внешний облик и образуют кабину для водителя и пассажиров. Некоторые элементы кузова могут быть усилены дополнительным каркасом, но это касается, в основном, безопасности людей и не влияет на демпфирование нагрузок от мотора и от дорожного покрытия. Схема постоянно совершенствовалась, и со временем появилось несколько отдельных подвидов, характеризующих силовую структуру. Выделяют лонжеронные, хребтовые (в том числе вильчато-хребтовые), периферийные и решетчатые типы, особняком стоят несущие и полунесущие разновидности.

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при аварии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при перевороте.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стекла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти коррозии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для днища.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стеклом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седанах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшивку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но коррозии.

Машина из бумаги своими руками (схемы, шаблоны)

Каждый мальчик очень любит играть с машинками, самостоятельно он не скоро соберет металлическую конструкцию, а вот научить ребенка делать бумажные модели очень легко. Родителям понадобится немного времени, бумага, клей и ножницы. Создавать такие машинки можно в технике оригами или 3D конструкцию, для каждого способа существуют необходимые материалы, инструкции и рекомендации.

Как сделать машинку из бросового материала?

Чем старше будет становиться мальчик, тем больше его будут интересовать сложные модели, в том числе и из бумаги. Родителям остается подсказывать, какое творчество увлекательнее, предоставить необходимые материалы и хорошее настроение для выполнения поставленной задачи.

Для мальчиков среди всех моделей, большим авторитетом пользуются именно машинки, а покупать каждый день разные конструкции обойдется родителям в копеечку. Спустя время ребенок потеряет всякий интерес к этим красивым машинкам, поэтому интереснее и полезнее сделать самостоятельно конструкцию.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Автомобили Москвич

Публикация:

   Корпус кузова и навесные узлы (оперение) автомобиля «Москвич»

Читать далее:

   Герметизация и шумоизоляция кузова автомобиля «Москвич»

Корпус кузова и навесные узлы (оперение) автомобиля «Москвич»

Корпус кузова состоит из двух крупных сварных узлов: каркаса и пола с подмоторной рамой и моторным отсеком.

Каркас кузова состоит из правой и левой боковин (в боковины входят и задние крылья), крыши, которая заранее собрана с цельноштампованным проемом ветрового окна, деталями его усиления и задним поперечным усилителем крыши.

Боковины соединяются спереди с ветровым окном, сверху — с крышей и ее усилителем, а сзади внизу боковины соединены нижней панелью задка. Таким образом, задняя часть крыши (сверху), нижняя панель задка (внизу) и внутренние боковые части задних крыльев образуют проем двери задка.

Дополнительные материалы по теме:

Рис. 1. Корпус кузова:
а — каркас кузова: 1 — проем ветрового окна; 2 — крыша; 3 — нижняя панель задка; 4 — заднее крыло; 5 — боковина
б — пол с подмоторной рамой и мотоотсеком; I — пол с рамой; 2 — порог пола; 3 — боковина мотоотсека; 4 — брызговик переднего колеса; 5 — каркас мотоотсека; 6 — щит передка с перегородкой отсека отопителя; 7 — брызговик заднего колеса

Пол кузова состоит из двух крупных панелей (передней и задней), передних (подмоторных) лонжеронов рамы, задних лонжеронов пола и порогов пола с усилителями, которые последовательно связаны пятью поперечинами. Поперечины расположены (начиная от передних концов лонжеронов подмоторной рамы, передней опоры передних сидений, передней опоры заднего сиденья) в месте крепления поперечной штанги задней подвески и в самом конце задней панели пола в месте соединения ее с нижней панелью задка. Кроме того, к полу приваривается еще целый ряд более мелких деталей для увеличения жесткости и прочности. Моторный отсек состоит из четырех сварных узлов: каркаса мотоотсека, состоящего из верхней и нижней поперечин, соединенных между собой пятью стойками; брызговиком передних колес с опорными чашками пружин передней подвески; щита передка с перегородкой, образующей отсек для размещения отопителя и стеклоочистителя; правой и левой боковин моторного отсека.

В пол с рамой в сборе и моторным отсеком входят также брызговики задних колес.

Все детали и узлы корпуса кузова соединены в единую пространственную форму контактной точечной сваркой, а сильно нагруженные места дополнительно привариваются электродуговой сваркой.

Корпус кузова последовательно укомплектован навесными узлами, к которым относятся боковые двери (передние и задние), дверь задка, крышка люка горловины топливного бака, нижняя панель передка (с решетками воздухозабора), передние крылья и капот.

Переднее крыло крепится к корпусу кузова десятью специальными самонарезающими болтами. Точки крепления располагаются следующим образом: верхняя часть крыла к брызговику крепится в шести точках, передняя нижняя часть крепится в одной точке и соответственно задняя нижняя часть крыла тоже в одной. К передней стойке боковины крыло крепится в двух точках. Между крылом и корпусом кузова устанавливается прокладка, которая обеспечивает плотность соединения деталей и уменьшает вибрацию.

Рекламные предложения:

Читать далее: Герметизация и шумоизоляция кузова автомобиля «Москвич»

Категория: —
Автомобили Москвич

Из какой стали изготавливают рамы

В общей массе на раму грузового автомобиля приходится 10-15% веса. Каркас испытывает знакопеременные нагрузки, напряжение на изгиб и кручение. Перед производителями стоит двоякая задача: сделать конструкцию легкой, и при этом повысить ее несущую способность. Поэтому рамы грузовых автомобилей делают из стали: используют марки с низким и средним содержанием углерода – от Ст08 до Ст025.

Количество марганца, хрома, других легирующих элементов, повышающих запас прочности металлопроката, может быть нормальным или повышенным. Толщина листов для лонжеронов зависит от грузоподъемности транспортного средства и варьируется от 3 до 8 мм.

Вопрос о материале изготовления не праздный. Некоторые водители, изучив назначение и устройство рам грузовых и легковых автомобилей, удлиняют силовой каркас.

Бывает, что лонжероны прогнили и требуют замены: тогда, как и при удлинении, важно правильно выбрать тип крепления: от сварки лучше отказаться в пользу каленых болтов.

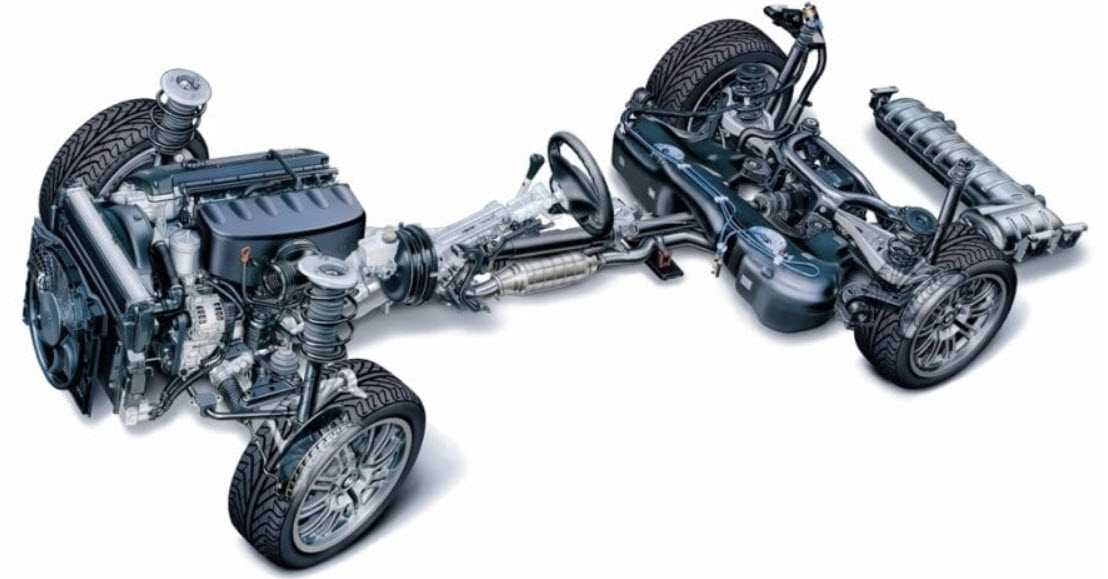

Функции шасси в машине

Исходя из основного предназначения автомобиля, шасси должно выполнять следующие задачи:

• принимать крутящий момент от двигателя, преобразовывать его до нужной величины и передавать на ведущие колёса;
• обеспечивать максимальное гашение ударов и толчков от неровностей дороги, сохраняя от перегрузок пассажиров, груз и механизмы автомобиля;
• задавать направление движения, стабильность и безопасность на любых дорогах;
• выполнять служебное, экстренное и стояночное торможение;
• придавать дополнительную прочность и жёсткость кузову.

Некоторые элементы шасси могут монтироваться внутри кузова, сохраняя при этом свою функциональную автономность.

Устройство и конструкция

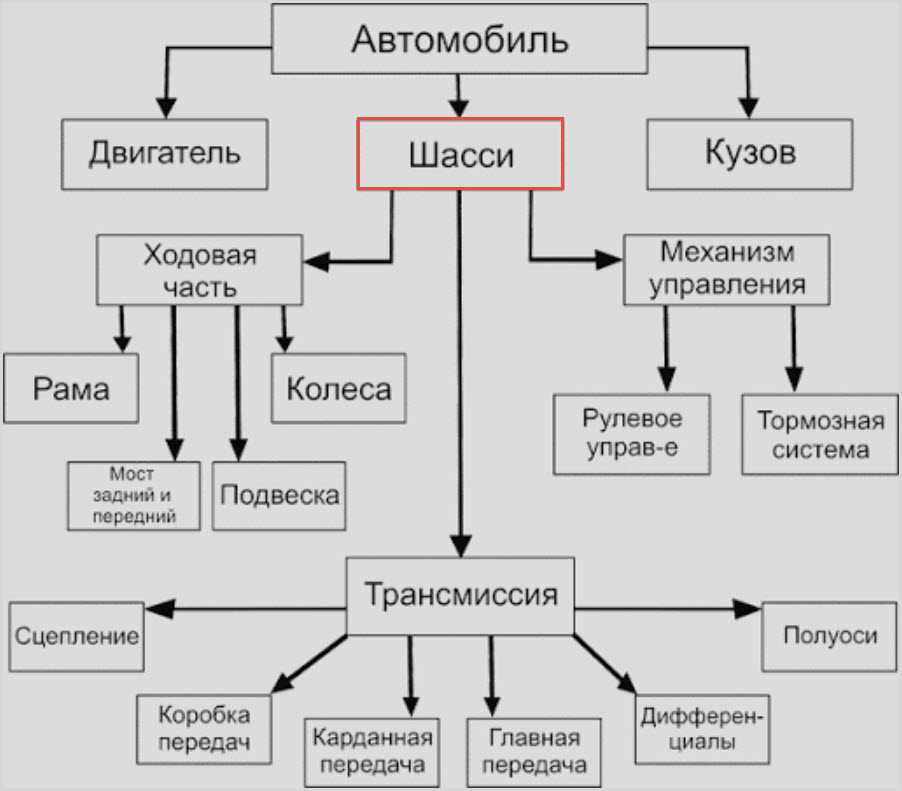

В соответствии с выполняемыми функциями шасси состоит из отдельных систем:

• Трансмиссия, куда относятся коробка передач, раздаточная коробка, система приводов и карданных валов, редукторы ведущих мостов, полуоси;
• Подвеска с упругими элементами, демпферами (амортизаторами), направляющим аппаратом;
• Колёса и ступичные узлы;
• Рулевое управление, куда входят руль, колонка, усилители, рулевой редуктор (рейка), рулевая трапеция и поворотные кулаки;
• Тормозная система, достаточно сложно устроенная по соображениям эффективности и безопасности.

Конструктивно узлы шасси могут быть скомпонованы вокруг рамы автомобиля или, при её отсутствии, вокруг нижних элементов силовой структуры несущего кузова.

Для повышения комфорта и улучшения управляемости часто на машины устанавливаются передний и задний подрамники. Это прочные пространственные конструкции, к которым крепятся детали подвесок и трансмиссии, а сами они монтируются на кузове.

Так кузов избавляется от многих нежелательных сил, которые прикладывались бы к нему со стороны дороги и силового агрегата.

Большое значение компоновка шасси имеет и для технологичности процессов сборки и ремонта автомобилей. Вместо того, чтобы производить все работы вокруг объёмного и тяжёлого кузова, производится предварительная сборка всех элементов на раме или подрамниках, после чего полученные крупные модули соединяются с кузовом.

Такой подход имеет и свои недостатки, поскольку детали подрамников начинают в свою очередь мешать при сборочно-разборочных операциях. Но преимуществ больше, поэтому подрамники присутствуют почти на всех современных автомобилях.

Трансмиссия

Через трансмиссию проходит путь крутящего момента от коленчатого вала двигателя к ведущим колёсам. При этом он меняется в широком диапазоне, в зависимости от выбираемого водителем или автоматически суммарного передаточного числа трансмиссии.

Это число означает отношение оборотов двигателя к частоте вращения колёс. Ровно во столько же раз, во сколько скорость вращения вала двигателя больше, чем валов на выходе трансмиссии, возрастает крутящий момент.

Это очень важно для реализации всей мощности мотора, поскольку она зависит от частоты вращения вала, но при этом может потребоваться на любой скорости. В состав классической механической трансмиссии могут входить:. В состав классической механической трансмиссии могут входить:

В состав классической механической трансмиссии могут входить:

• Сцепление, предназначенное для рассоединения двигателя, всех прочих узлов и плавного их подключения;
• Коробка передач, непосредственно меняющая общее передаточное число, а значит скорость и крутящий момент;
• Раздаточная коробка, используется на полноприводных автомобилях, с её помощью вращение распределяется по разным осям;
• Карданные валы и привода с шарнирами равных угловых скоростей (ШРУС), связывающие между собой узлы трансмиссии и ступицы колёс;
• Главные передачи, где крутящий момент дополнительно умножается, а вращение разворачивается от продольного направления на поперечное;
• Дифференциалы, позволяющие осям и колёсам на одной оси вращаться с разной скоростью.

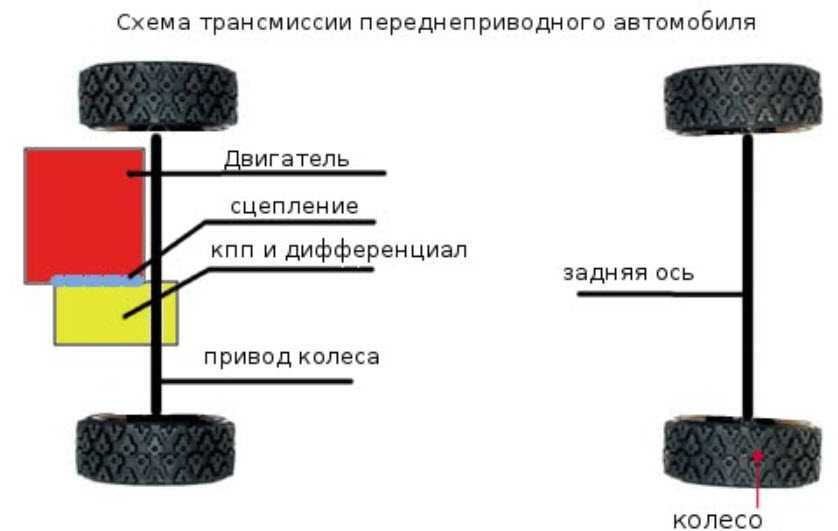

Трансмиссия в авто с передним приводом.

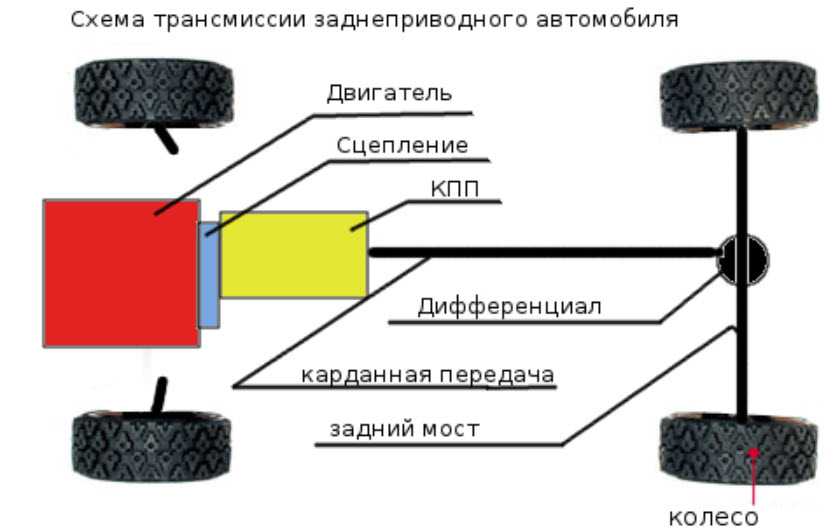

Трансмиссия в авто с задним приводом.

Чаще всего используется механическая трансмиссия с ручной или автоматической коробкой, но возможно применение гидравлических и электрических трансмиссий, например на гибридных и особо большегрузных автомобилях.

Провода подключения электроприборов

Тип подключения	Сечение, мм 2	Цвет изоляции
Минусовая клемма АКБ – «масса» автомобиля (кузов, двигатель)	16	Чёрный
Плюсовой вывод стартера — аккумулятор	16	Красный
Положительный контакт генератора — плюс АКБ	6	Чёрный
Генератор — разъем чёрного цвета	6	Чёрный
Клемма на генераторе «30» – колодка МБ белого цвета	4	Розовый
Разъем стартера «50» – реле его запуска	4	Красный
Реле пуска стартера — чёрный разъем	4	Коричневый
Реле включения зажигания — разъем чёрного цвета	4	Голубой
Вывод замка зажигания «50» – голубой разъем	4	Красный
Разъем замка зажигания «30» – зелёный разъем	4	Розовый
Штекер правой фары – «масса»	2,5	Чёрный
Штекер левой фары — голубой разъем	2,5	Зелёный, серый
Вывод генератора «15» – разъем жёлтого цвета	2,5	Оранжевый
Разъем правой фары – «масса»	2,5	Чёрный
Разъем левой фары — белый разъем	2,5	Зелёный
Электровентилятор радиатора – «масса»	2,5	Чёрный
Вентилятор радиатора — красный разъем	2,5	Голубой
Вывод замка зажигания «30/1» – реле включения зажигания	2,5	Коричневый
Контакт замка зажигания «15» – одноконтактный разъем	2,5	Голубой
Правая фара — разъем чёрного цвета	2,5	Серый
Разъем замка зажигания «INT» – чёрный разъем	2,5	Чёрный
Шестиконтактная колодка подрулевого переключателя – «масса»	2,5	Чёрный
Двухконтактная колодка подрулевого выключателя — лампа подсветки бардачка	1,5	Чёрный
Лампа подсветки бардачка — прикуриватель	1,5	Чёрный
Прикуриватель — голубой разъем блока	1,5	Голубой, красный
Обогреватель заднего стекла — разъем белого цвета	1,5	Серый

Лонжеронная рама

Это самый распространенный вид. В конструкцию рамы входят две силовые продольные балки, которые называются лонжеронами. Они тянутся вдоль кузова и соединяются посредством поперечин. Балки выполняются из стали. С целью повышения показателей скручивания могут применяться различные виды профиля сечения.

Лонжероны необязательно ровные – иногда они имеют и вертикальные, и горизонтальные изгибы. Они могут располагаться как параллельно горизонтальной плоскости, так и под определенным углом, что присуще для внедорожников. Также возможно разное расположение поперечин, за счет которых соединяются лонжероны. На сегодня это наиболее популярная рамная конструкция, применяющаяся в большинстве грузовиков и внедорожников.

Такая рама отлично подходит для эксплуатации машины в условиях плохих дорог. Также она упрощает ремонт и сборку автомобиля. Минусы же в том, что лонжероны отнимают немалую часть салона и несколько усложняют процесс посадки.

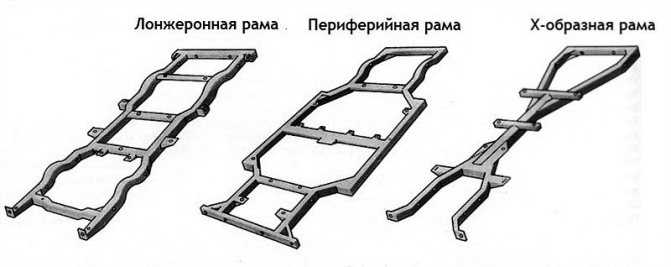

Виды лонжеронных рам

Лонжеронная Х-образная

Х-образная рама – один из видов лонжеронной. Особенность ее конструкции в том, что лонжероны спереди и сзади разведены, а в центре – максимально сведены. Данный тип на вид похож на буку «Х», что и послужило причиной его названия.

Периферийная

Является видом лонжеронных рам. Этот вид начал активно использоваться на крупных легковых машинах европейского производства и «дредноутах» из США в 60-х годах. В таких рамах лонжероны расположены настолько широко, что в процессе установки кузова они располагаются у порогов. Это позволяет существенно снизить уровень пола, одновременно с этим уменьшив непосредственную высоту машины.

Важное достоинство подобной машины в ее максимальной приспособленности к боковым ударам. Однако есть существенный минус – рама не может выдержать значительные нагрузки, поэтому кузов авто должен обладать необходимой прочностью и жесткостью

В чем заключаются недостатки рамной конструкции

В современном автомобилестроении продолжается тенденция к вытеснению настоящих «рамников» несущими кузовами. Разделение функций рамы и кузова несет следующие негативные последствия:

• стальная рама имеет большой вес, что сказывается на расходе топлива, разгонной динамике, повышенной инерции всего автотранспорта;
• высокий центр тяжести, из-за которого машина больше склонна к кренам и опрокидыванию;
• сильные, в сравнении с несущими системами, аэродинамические шумы.

Еще один недостаток: мягкая подвеска не сочетается с рамой, поэтому пассажиры в большей мере ощущают тряску, чем в кузовном авто.

Знаменитый пикап

Для тех, кто искал просторный удобный вариант, на базе ВАЗ 2107 была выпущена машина в кузове пикап любого цвета. Он носит название пикап ВИС – 2345, но уже тоже не производится. Но, несмотря на это, пользуется популярностью до сих пор.

Этот малолитражный пикап легок в управлении, предоставляя широкие возможности, чтобы перевозить столько вещей, сколько вам необходимо. В широкую изотермическую будку поместится даже холодильник.

Двухместный пикап имеет инжекторный двигатель. Он развивает скорость до 110 км/ч. Из-за удобства и оригинального дизайна такой тип кузова очень распространен в Америке и Европе – поэтому очень жаль, что производство этой модели было остановлено.

Что такое рама автомобиля: назначение, плюсы и минусы

Рама автомобиля – балочная конструкция, которая выступает как основа для крепления всех узлов и агрегатов, таких как силовая установка, элементы трансмиссии, ходовой части и так далее. Кузов при такой конструкции несущей системы обеспечивает пространство для размещения пассажиров и багажа, а также выполняет декоративную функцию.

Рама автомобиля

Применение рамы дает возможность дать несущей части высокую прочность. Поэтому ее используют в грузовиках и внедорожниках. Также она дает возможность максимальной унификации узлов и механизмов между моделями различных классов.

Рама в автомобиле выступает как «скелет». Она воспринимает все внешние и внутренние нагрузки при движении машины и даже при ее стоянке. Ввиду этого к автомобильной раме предъявляется ряд требований:

• достаточная прочность и жесткость;
• небольшая масса;
• правильная форма, которая будет способствовать рациональной работе всех элементов автомобиля.

Рамная несущая часть обладает рядом преимуществ. Так, благодаря ей собирать машину и ремонтировать ее в дальнейшем становится значительно проще. Основное отличие рамной конструкции от кузовной в том, что любую поломку можно легко устранить благодаря хорошему специалисту и материалам

Еще одно важное достоинство: езда на плохих дорогах не будет чревата перекосами кузова (проемов дверей, стоек и т.д.)

Лонжеронная рама

Наряду с этим, есть и недостатки. Первый – существенное увеличение веса автомобиля ввиду наличия отдельных рамы и кузова. Соответственно, расход топлива также будет больше. Другой минус в том, что для размещения лонжеронов под кузовом нужно дополнительное место, что усложняет посадку в машину и отнимает существенную часть салона.

Также отмечается снижение пассивной безопасности, поскольку есть вероятность смещения рамы относительно кузова в случае удара. Поэтому несущий кузов – неотъемлемый элемент легкового автомобиля. В то же время рамная конструкция хорошо справляется с тяжелыми условиями, в которых ездят грузовые авто и внедорожники.

Основные типы несущих систем автомобилей

Принято различать несколько основных типов конструкций несущих рам автомобилей:

• Наиболее широкое распространение получила несущая система лестничного типа. Она называется лонжеронной конструкцией и состоит из двух несущих балок, к которым крепятся поперечные траверсы. Рамы лонжеронного типа используются практически во всех типах грузовых автомобилей.
• Кузовные несущие системы. Такие рамы еще называют периферийными. Основной особенностью этого типа рам является их широкая средняя часть, в которую устанавливается кузов машины. Это позволяет значительно уменьшить высоту автомобиля и повысить безопасность эксплуатации.
• Хребтовая система. Основным элементом этой основы автомобиля является трансмиссионная труба. Используется в основном на грузовых машинах повышенной проходимости с независимыми подвесками.
• Вильчато-хребтовая рама (Х-образная).
• Трубчатая рама (конструкция решетчатого типа, состоящая из полых труб, отличается особой прочностью и используется для производства спорт-каров и болидов).

Мнение автовладельцев о рамной конструкции автомобиля

Не стоит путать кислое с соленым.

Классический легковой автомобиль в кузове седан или хэтчбек безусловно не нуждается в раме

Но если требуется большая грузоподъемность, увеличенная колесная база, возможность ездить по бездорожью, то следует обратить внимание на автомобиль рамной конструкции с минимальным количеством наворотов и вспомогательной электроники. На такой машине смело можно уехать от цивилизации и не опасаться неожиданных поломок. А если таковые и будут, то их можно устранить на месте

Современные кроссоверы созданы только для того, чтобы штурмовать бордюры для парковки на тротуаре. На них нельзя далеко уезжать от фирменного сервиса

А если таковые и будут, то их можно устранить на месте. Современные кроссоверы созданы только для того, чтобы штурмовать бордюры для парковки на тротуаре. На них нельзя далеко уезжать от фирменного сервиса.

Современные «рамники», наоборот, можно считать автомобилями повышенной безопасности.

Для внедорожника рама скорее плюс, чем минус. Малая жесткость на кручение приводит к тому, что езда по пересеченной местности может закончиться перекосом кузова. Увеличенная колесная база необходима для улучшения устойчивости на дороге, но при этом недостаточная прочность приводит к ухудшению управляемости. Надежные машины высокой проходимости до сих пор имеют рамную конструкцию.

Каждый производитель закладывает свою «изюминку» в конструкцию кузова: у одного интегрированная рама, у другого высокопрочные стали, у третьего и то, и другое. Лидера выделить практически невозможно. Рама не ушла в историю по причине своей незаменимости для крупногабаритных джипов и пикапов. Коммерческий транспорт тоже никогда не сменит ориентацию. А все, что помельче, вполне обойдется безрамной компоновкой.

Элементы устройства кузова автомобиля ГАЗ-3102 «Волга»:

1 — петля передней двери; 2 — болт крепления петли к кузову; 3 — болт крепления петли к двери; 4 — ограничитель; 5 — дуга; 6 — резиновая втулка.

Устройство корпус кузова легкового автомобиля представляет собой пространственную систему, состоящую из штампованных панелей и элементов каркаса коробчатого сечения, соединенных между собой точечной сваркой. Панели с поперечинами образуют основание (пол), ограниченное с боков порогами (продольными брусьями). Боковины кузова, образующие части порогов и стоек, переходят в задние крылья. Сверху кузов ограничивается панелью крыши. Коробчатые стержни, ограничивающие с боков переднее (ветровое) окно, называются стойками ветрового окна, вертикальные коробчатые стержни между передними и задними дверями — центральными стойками. Все детали кузова изготовляются штамповкой из малоуглеродистой, тонколистовой стали (толщиной 0,7—0,9 мм), сильно нагруженные детали — из листа толщиной 1,2 мм. Некоторые детали, особенно подверженные коррозии, изготовляются из листа, имеющего покрытие на основе цинка.

Ремонт полов

Для ремонта полов есть разные ремонтные части.

Ремонтные передние и задние полы

Ремонтные передние и задние полы

Если требуется ремонт только передних полов и отверстие небольшое, можно обойтись рем. вставкой пола с поддомкратником

Рем. вставка с поддомкратником

Рем. вставка с поддомкратником

После ремонта (вид снизу автомобиля)

После ремонта (вид снизу автомобиля)

Если проблема гораздо больше, есть рем. вставки большего размера (пол передний)

Левый и правый передние полы

Левый и правый передние полы

Ремонт передней правой части кузова

Ремонт передней правой части кузова

Для этих полов есть комплектующие, такие как поддомкратник передний с усилителем (ласта);

Поддомкратники

Поддомкратники

Есть кронштейны сидений и усилитель

Также есть передние ремонтные полы в сборе с поддомкратниками, усилителями полов и кронштейном крепления салазок сидения.

Полы передние в сборе (вид снизу)

Полы передние в сборе (вид снизу)

Полы передние в сборе (вид из салона)

Полы передние в сборе (вид из салона)

Рем. вставки подойдут больше для локального ремонта. Если нужно мнять почти всё – подойдёт панель пола.

Панель пола

Панель пола

Вывод

На автомобильном рынке сейчас гораздо больше моделей с несущим кузовом. Эта конструкция популярнее рамной, несмотря на очевидные недостатки. Главная причина, по которой безрамная конструкция пользуется популярностью – повышенная пассивная безопасность (сверхпрочная сталь, зоны запланированного сжатия).

Но даже если отбросить главную причину, во многих ситуациях несущий кузов действительно оказывается уместным решением. Подходит для массового производства, создания классических легковых автомобилей. Для быстрой, комфортной езды по городским дорогам. Не подходит для любителей бездорожья, для любителей премиум-класса (премиальные легковые авто создают на раме).
