Двигатель 2az-fe toyota: описание и характеристики, обслуживание, неисправности, ремонт

Слабые места и недостатки двигателя 1АZ-FЕ

Заводом изготовителем точный ресурс двигателя 1АZ-FЕ не указан. Но пробег в 300 тыс. км при должном обслуживании проблем с двигателем не вызовет. При высокой надежности возникают неприятности, абсолютно беспроблемным данный агрегат не назовешь.

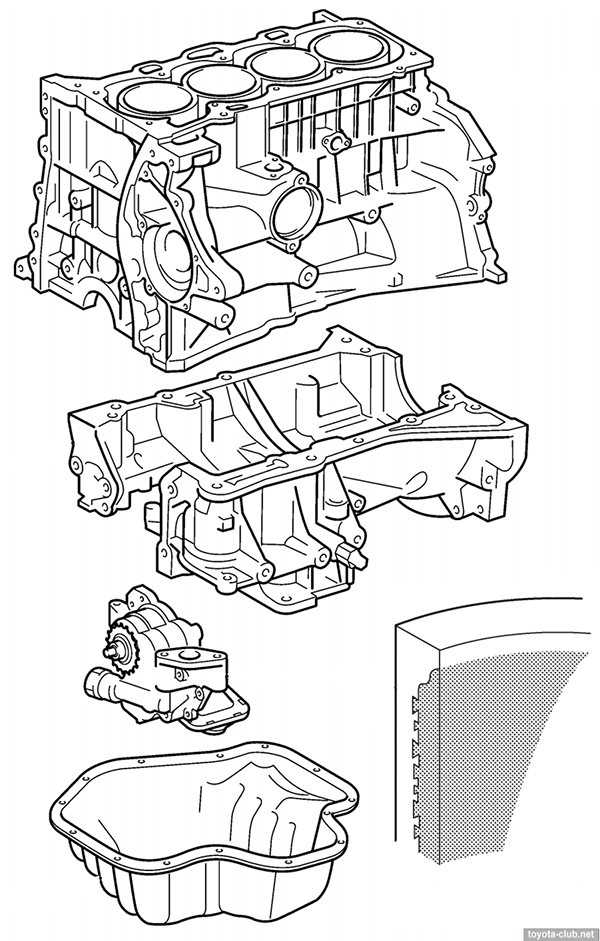

Картер — он же верхняя часть масленного поддона 1AZ

Неисправности появляются после большего пробега, когда детали и механизмы подвергаются износу.

Поломки и устранение:

Сорвана резьба крепления ГБЦ. Внешне проявляется в подтеках антифриза на задней стенке. Данный конструктивный просчет может привести к перегреву, сбою геометрии, блок можно выбрасывать. Проблема решается улучшением резьбы существующего блока цилиндров или установкой нового блока улучшенной модификацией. Проблема слабой резьбы крепления головки блока цилиндров была устранена Тойотой в 2007 году.

Масленый насос расположен в картере и приводится в движение дополнительной цепью.

Повышенная вибрация мотора на холостых оборотах лечится чисткой дросселя, клапана холостого хода, форсунок, системы ЕGR (есть только у 1АZ на японском рынке), заменой опорных подушек.
Когда появляется нагар в агрегате, ощущается дерганая работа двигателя 1АZ, связанная с загрязненной дроссельной заслонкой или впускным коллектором. Если их чистка не принесла результата, то причина в муфте VVT-і или в лямбда-зонде.
В Японии силовой агрегат оборудовался системой ЕGR, как следствие образование нагара и плавание оборотов, а за ним потеря тяги, общей задержкой работы машины, увеличение расход топлива. Исправить этот минус можно заглушив клапан.
В геометрии происходит сбой при перегреве ДВС, что приводит к замене на контрактный мотор.
Использование бензина ниже АИ-95 приводит к неисправности топливного насоса, форсунок.

Масленый насос расположен в картере и приводится в движение дополнительной цепью.

Возможные неисправности системы охлаждения двигателя и способы устранения

Двигатель перегревается

— низкий уровень охлаждающей жидкости в радиаторе — долейте охлаждающую жидкость;

— неисправен термостат (клапан завис в закрытом положении) — замените термостат;

— неисправен водяной насос — проверьте насос и в случае неисправности замените;

— сердцевина радиатора засорена грязью и насекомыми — промойте снаружи сердцевину радиатора;

— трубки радиатора, шланги и рубашка охлаждения двигателя засорены накипью и илистыми отложениями — промойте систему охлаждения и заполните свежей охлаждающей жидкостью;

— один или оба электровентилятора не включаются из-за обрыва электрических цепей, выхода из строя датчика температуры, предохранителей, дополнительного сопротивления, реле или электродвигателя вентилятора — проверьте и восстановите электрические цепи.

При необходимости замените предохранители, сопротивление, реле или электровентилятор в сборе;

— повреждение клапана в пробке радиатора (постоянно открыт клапан, из-за чего система находится под атмосферным давлением — замените пробку радиатора)

Двигатель перегревается, из отопителя поступает холодный воздух

— чрезмерное снижение уровня охлаждающей жидкости из-за повреждения прокладки головки блока цилиндров, вызывающее образование паровых пробок в водяной рубашке двигателя. — Устраните утечку охлаждающей жидкости. Замените поврежденную прокладку ГБЦ;

Постоянное снижение уровня охлаждающей жидкости в расширительном бачке

— негерметичен радиатор — замените радиатор;

— негерметичен расширительный бачок — замените расширительный бачок;

— утечки охлаждающей жидкости через негерметичные соединения патрубков и шлангов — замените хомуты крепления шлангов;

— повреждено уплотнение водяного насоса — замените водяной насос;

— недостаточно затянуты болты крепления головки блока цилиндров (на холодном двигателе во время длительной стоянки появляется течь охлаждающей жидкости через стык между ГБЦ и блоком цилиндров, возможно появление следов охлаждающей жидкости в моторном масле) — затяните болты крепления ГБЦ необходимым моментом;

— негерметичен радиатор отопителя — замените радиатор отопителя.

Блок цилиндров 2AZ-FE

2AZ-FE имеет блок цилиндров из легкого алюминиевого сплава с открытой палубой, чугунные гильзы и картер из литого алюминия. Коленчатый вал из кованой стали имеет восемь противовесов и опирается на пять основных подшипников. Коленчатый вал изготовлен из кованой стали, и на коленчатый вал установлена ведущая шестерня балансировочного вала. Toyota 2AZ-FE оснащена двумя балансировочными валами.

Поршень 2AZ-FE изготовлен из алюминиевого сплава, а область юбки выполнена компактной и легкой. Шатуны и заглушки изготовлены из высокопрочной стали для снижения веса. Используются стяжные болты шатунного типа из пластиковой области. В двигателе используются поршни с двумя компрессионными и одинарным масляным кольцом. Диаметр цилиндра составляет 88,5, ход поршня — 96,0 мм. Степень сжатия составляет 9,6: 1 или 9,8: 1.

Блок цилиндров
Сплав	алюминий
Коэффициент сжатия	9,6: 1 или 9,8: 1
Диаметр цилиндра	88,5
Ход поршня	96,0
Поршневые кольца: компрессия/масло	2/1
Коренные подшипники	5
Внутренний диаметр цилиндра	88,500-88,513
Диаметр юбки поршня	88,439-88,449
Боковой зазор поршневого кольца	верхний 0,030-0,080
второй 0,020-0,060
масло 0,020-0,070
Кольцевой зазор поршневого кольца	верхний 0,22-0,32
второй 0,50-0,60
масло 0,10-0,35
Диаметр цапфы коленчатого вала	54.998-55.000
Диаметр шатуна	47.990-48.000

Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента:

Шаг 1: 20 Нм; 2,0 кг · м
Шаг 2: 40 Нм; 4,0 кг · м

После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.

Болты шатунов

Шаг 1: 25 Нм; 2,5 кг · м
Шаг 2. Поверните болты на 90 °.

Замена антифриза и охлаждающей жидкости на Toyota Camry

Вначале следует заглушить работающий двигатель Toyota Camry и по возможности дать ему остыть.
Под радиатором поставить емкость, объемом от 7 до 11 литров. Чтобы сбросить давление в системе охлаждения Тойота Камри, медленно поворачивайте крышку расширительного бачка против часовой стрелки.
Если снять пробку быстро, то антифриз, находящийся под высоким давлением может обжечь руки и лицо водителя.
Слить жидкость из радиатора в Toyota Camry можно двумя способами: через сливной краник, нижнего бачка, или отсоединив нижний патрубок. На носик дренажа одевается резиновый шланг, который должен вести в тару для слива.
Слить антифриз в Тойота Камри также потребуется из блока цилиндров. Для этого нужно найти сливную пробку.
Полностью открыв пробки, снимается вакуум внутри гидросистемы радиатора Toyota Camry, а антифриз самотеком сливается в емкость. По состоянию использованной охлаждающей жидкости определяют, необходима ли промывка. Если жидкость не вытекает, слив может быть забит грязью.
Промывка системы охлаждения Тойоты Camry полностью удаляет защитный слой старого антифриза, это необходимо при переходе с одного типа антифриза на другой.
Теперь закручиваем все сливные пробки, заливаем новый антифриз через расширительный бачок или верхнее отверстие радиатора.
Затем следует завести двигатель и дать поработать минут 5-10. При прокачке системы, воздух выходит через заливную горловину. По мере убавления охлаждающей жидкости надо доливать ее, пока она не установится на необходимом уровне. Уровень отмечен на расширительном бачке. Перед доливкой дождаться, пока движок остынет.
По окончанию работ проверить наличие течи.

Промывка системы охлаждения перед заливкой нового антифриза на Тойота КамриПромывка системы охлаждения Toyota Camry, перед заливкой нового антифриза, полностью удаляет защитный слой и остатки старого антифриза, это необходимо при переходе с одного типа на другой. Для промывки радиатора Тойоты Камри следует использовать спецсредство, которое часто разбавляют водой в соответствии с инструкцией.

Готовая промывка заливается в расширительный бачок радиатора Тойоты Camry с заглушенным двигателем. Его обязательно предварительно требуется прогреть до рабочей температуры, чтобы открылся термостат и антифриз начал циркулировать по большому кругу системы охлаждения.

Затем двигатель заводят, в течение 30 минут дают поработать на холостом ходу. Сливают промывочную жидкость. Операция повторяют в зависимости от состава вытекающей жидкости. Промывочную смесь можно использовать только в первый заход, в последующие — дистиллированную воду. Время замены антифриза на Toyota Camry составляет от получаса, с промывкой – до 1.5 часов.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Структура системы

Подавляющее большинство ДВС имеют жидкостную систему охлаждения (закрытого типа), использующую принцип принудительной циркуляции. Именно она, с одной стороны, способно обеспечить максимально эффективное охлаждение, а с другой, — является более эргономичным и комфортным способом отвода избыточного тепла от двигателя.Устройство и принципиальная схема системы охлаждения двигателя (как дизельного, так и бензинового) включает в себя работу следующих компонентов:

радиатора с вентилятором (электрическим, механическим или гидравлическим);
радиатора отопителя («печки») с электрическим вентилятором;
рубашек охлаждения блока цилиндров и головки блока;
термостата;
циркуляционного (водяного) насоса («помпы»);
расширительного бачка;
крана радиатора «печки»;
соединительных патрубков и шлангов.

В качестве охлаждающей жидкости может использоваться вода, тосол, антифриз. Система охлаждения подавляющего числа автомобилей использует тосол, как более оптимальный вариант, из-за хорошего соотношения стоимости и функциональных характеристик.

Влияние температурных параметров на работу мотора

За один рабочий цикл температура в цилиндрах ДВС изменяется от 80…120 градусов Цельсия во время впуска горючей смеси до 2000…2200 градусов Цельсия в процессе ее сгорания. При этом силовой агрегат достаточно сильно нагревается.

Если мотор во время работы охлаждается недостаточно интенсивно, то его детали сильно нагреваются и изменяются в размерах. Значительно уменьшается (из-за выгорания) и объем моторного масла, залитого в картер. В итоге увеличивается трение между взаимодействующими деталями, что приводит к их быстрому износу или даже заклиниванию.

Однако и переохлаждение ДВС отрицательно сказывается на его работе. На стенках цилиндров холодного двигателя происходит конденсация паров топлива, которые, смывая слой смазки, разжижают моторное масло, находящееся в картере.

Для исключения негативных последствий, связанных с нарушением теплового режима, системы охлаждения проектируются так, чтобы исключить перегрев и переохлаждение мотора в процессе эксплуатации.

В результате химические свойства последнего ухудшаются, что способствует:

увеличенному расходу моторного масла;
интенсивному износу трущихся поверхностей;
падению мощности силового агрегата;
увеличению расхода горючего.

Когда следует менять охладительную жидкость?

Объем и качество антифриза представляют собой характеристики, влияющие на техническое состояние двигателя транспортного средства

Важно отслеживать уровень и состояние антифриза, дабы своевременно вносить коррективы. Замена охладительной жидкости требуется в случаях:

Наличия металлической стружки или грязи в жидкости;
Появления мутноватости или образования осадка;
Возникновения сколов или накипи внутри двигательного пространства;
При техническом осмотре рефрактометром;
При соответствующих результатах на диагностической тест-полоске.

Также требуется менять охладительную жидкости после капитального ремонта двигателя или окончания срока годности антифриза. Менять антифриз рекомендуется каждые пять лет или при прохождении 250 тысяч километром пробега.

Замена антифриза – выполняем процедуру правильно!

Заливка охладительной жидкости является штатной ситуацией, в результате которой не возникает особых сложностей или необходимости использовать специальные инструменты. Дабы правильно провести процедуру замены антифриза, рекомендуется придерживаться следующей инструкции:

Под радиатор необходимо установить емкость для слива жидкости. Тара должна быть объемом 10-12 литров. Затем сбрасываем давление в системе охлаждения. Для этого в Тойота Камри нужно поворачивать против часовой стрелки крышку расширительного бака.
Медленно открыв клапана, жидкость сливаем в поставленный поддон. Помимо расширительного бачка, антифриз также требуется слить с радиатора и блоков цилиндра Камри, выкрутив сливные пробки в соответствующих местах.
По цвету слитой жидкости определяем необходимость в промывке двигательной системе. Наличие металлической шелухи, грязь или масляные комки свидетельствуют о загрязненности двигателя, а если жидкость вовсе не сливается, то необходимо проверить сливные клапана на наличие засоров.
При необходимости промываем двигательные системы техническим спиртом или специализированными средствами для Тойота Камри, затем закрываем все пробки снизу и вливаем новый антифриз через отверстия для заливки.
После завершения процедуры заводим двигатель и оставляем машину работать на холостом ходу в течение 10-15 минут. По мере уменьшения объема антифриза в двигателе требуется подливать новый, руководствуясь положением жидкости на отметках. Данная процедура необходима, чтобы охладительная жидкость равномерно распределилась по всей двигательной системе и утратила пузырьки воздуха.
После спуска воздуха закручиваем все отверстия и проверяем герметичность. С двигателя не должно течь, а сливные пробки пениться или пузыриться.

Более детальную информацию об процедуре замены охладительной жидкости можно получить, просмотрев сопутствующий видеоролик на сайте.

Двигатель Тойота Камри 2.4 2AZ FE

Сегодня популярность Тойота Камри для российских автолюбителей несомненна. Более трёх десятилетий она является лидером продаж.

Оно и понятно, комфортабельный и вместительный седан с ценой, как у бюджетного корейца в самой лучшей комплектации, делает такую покупку весьма привлекательной. Да и выпущенный на стыке веков 2.

4-литровый движок 2AZ-FE, экономичный и не такой форсированный, дал возможность приблизиться к бизнес-классу.

Особенности двигателя

Дешёвый и технологичный 2AZ-FE имеет открытую рубашку охлаждения и выполнен из алюминиевых сплавов под давлением.

Мотор оснащён цепным приводом, впускной распределительный вал оборудован системой VVT-i, отвечающей за своевременную смену фаз.

Коллектор впуска изготовлен из пластика и располагается сзади двигателя, что защищает его от сильных деформаций при авариях. Значительно снижают вес мотора пластиковые шестерни балансирного вала вкупе с пластиковым впускным коллектором.

Масляный насос двигателя FE имеет отдельный цепной привод, что позволяет ему мгновенно создавать нужное давление при запуске.

Такие особенности мотора 2AZ-FE при его небольшой мощности способствуют выравниванию тяговых характеристик и экономичному расходу топлива – порядка 11.5 литров в городском цикле.

Характерные неисправности силового агрегата

На то, что мотор 2AZ-FE скоро выйдет из строя, указывают следующие факторы:

Плавающие холостые обороты с последующей остановкой двигателя.
Переходные режимы с характерными провалами мощности.
Ухудшающийся запуск с многократными попытками.
Появление в расширительном бачке запаха выхлопных газов.
Обнаружение течи антифриза под впускным коллектором.
Искривление посадочной плоскости ГБЦ вследствие растягивания болтов крепления.

Причины всех этих последствий – выработка ресурса расходников, досрочные неисправности узлов и деталей двигателя серии 2AZ и обидный конструктивный просчёт инженеров фирмы Тойота. Перечислим самые характерные из них:

Выработка звёздочки впускного распредвала (привода механизма VVT-i).
Выход из строя помпы охлаждающей жидкости.
Отказ обгонной муфты генератора при выработке ресурса.
Залегание колец и выработка поршней.
Выработка ресурса поршневых колец и маслосъёмных колпачков.
Конструктивный просчёт инженеров – тонкие болты крепления ГБЦ Toyota Camry и, как следствие, их вытягивание и коробление плоскости головки.

Если первые пять причин – это выработка ресурса различных узлов и деталей двигателя FE, что вполне допустимо и объяснимо, то шестая причина требует дорогостоящего ремонта двигателя.

Ремонт головки блока

После установления причины частично разбираем движок: снимаем шкивы, клапанную крышку, отсоединяем впускной и выпускной коллекторы. Разбираем механизм газораспределения совместно с его приводом.

На распредвалах видна эмульсия (смесь антифриза и масла), образовавшаяся в результате вытягивания болтов. Откручиваем болты крепления головки мотора 2AZ-FE и снимаем головку с блока. Проверяем плоскость прилегания.

Если её повело, то отдаём в мастерскую, где на специальных шлифовальных станках деталь выравнивают.

Он состоит из резьбовых втулок с более длинной резьбой, и, представьте себе, после установки комплекта дефект больше не проявлялся. Тогда у Toyota Camry выпуска после 2004 года удлинили резьбу в ГБЦ на 6 мм, и «срыва головок» больше не происходило.

Вернёмся к нашему ремонту двигателя – после восстановления крепления промываем ГБЦ, клапаны тщательно притираем и производим замену маслосъемных колпачков.

Ставим головку на своё место в моторе 2AZ-FE с новой прокладкой и затягиваем крепление с моментом, указанным в инструкции.

Распределительные валы вставляем в головку и затягиваем посадочные места, после чего собираем газораспределительный механизм. Соединяем с головкой впускной и выпускной коллекторы, ставим клапанную крышку.

Что касается моторесурса двигателя Toyota Camry 2.4, то дилеры обещают, что 400 тысяч километров машина спокойно выдержит, но точный пробег до капитального ремонта пока неизвестен.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

От ремня газораспределительного механизма.
От ремня генератора.
От отдельного ремня.

Конструкция состоит из таких элементов:

Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
Шкив для установки ремня привода – зубчатый или клиновидный.
Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

Корпус из алюминия.
Выходы для соединения с патрубками.
Пластина биметаллического типа.
Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Отопитель салона

Это самая важная часть, если смотреть с точки зрения водителя и пассажиров. От эффективности работы печки зависит комфорт при езде в зимнее время года. Отопитель входит в схему циркуляции охлаждающей жидкости и состоит из таких компонентов:

Электродвигатель с крыльчаткой. Включается он по специальной схеме, в которой имеется постоянный резистор — он позволяет менять частоту вращения крыльчатки.
Радиатор — это элемент, по которому проходит горячий антифриз.
Кран — предназначен для открывания и закрывания подачи антифриза внутрь радиатора.
Система воздуховодов позволяет направлять горячий воздух в нужном направлении.

Схема циркуляции охлаждающей жидкости по системе такая, что при закрывании всего одного входа в радиатор горячий антифриз никаким образом в него не попадет. Существуют автомобили, в которых кран печки отсутствует — внутри радиатора всегда находится горячий антифриз. А в летнее время просто закрываются воздуховоды и тепло в салон не подается.

Классификация охладителей

Существует три вида жидкостей для охлаждения:

основные;
без силикатов;
без нитратов.

Исходя из основы вещества, их разделяют на пропилен-гликолевые и этиленгликолевые. Каждая группа отличается индивидуальным набором присадок и составом. Смешивание различных охладителей практически всегда запрещается. Особенно это касается безсиликатной группы, так как полученный раствор может коагулировать в охладительной системе, закупорив её. Это приведёт к необходимости промывки.

К антифризам предъявляются требования с учётом индивидуальных особенностей охлаждающей системы. Для эффективной функциональности двигателя Камри 2.4 производитель рекомендует использовать безсиликатные растворы, в основе которых лежит пропилен-гликоль, содержащие ингибитор коррозии.

SuperLongLifeCoolant (S LLC) – розовый;
LongLifeCoolant (LLC) – красный.

Система охлаждения

Теперь давайте рассмотрим более внимательно систему охлаждения современного легкового автомобиля. Нужно отметить, что на всех машинах она практически идентична. Отличия касаются в основном мелочей, а также в размещении элементов. Сейчас, применяется в основном принудительная разновидность, для массовых авто она показала себя более эффективной. Состоит она из следующих элементов:

Вентилятор . Этот элемент выполняет вспомогательную функцию. Его задача создавать дополнительный поток воздуха, который обдувая радиатор, охлаждает его. Сейчас обычно вентилятор оснащается электродвигателем. Но, на некоторых моделях применяется принудительный привод от коленвала;

Технические характеристики 2AZ FSE

Двигатель 2AZ FSE выпускался в трёх странах на трёх заводах: Kamigo Plant, Shimoyama Plant, Toyota Motor Manufacturing Kentucky, Inc. Этот четырёхтактный силовой агрегат, четыре цилиндра которого размещены в один ряд имеет поперечное размещение в моторном отсеке. Предназначен для использования на переднеприводных автомобилях, имеет следующие технические данные:

блок цилиндров с открытой рубашкой изготовлен способом литья под высоким давлением. Материалом изготовления служит лёгкий сплав алюминия. Гильзы чугунные, не съёмные, не имеют ремонтных размеров. Поэтому блок считается одноразовые;
ГБЦ, так же выполнена из алюминия;
сборка двигателей велась с 2000 до 2019 года;
объём цилиндров составляет 2362 куб., сантиметров;
мощность 2AZ FE составляет при 5600 — 6000 оборотов мин., 160 — 170 л., сил. Максимальный момент при 4000 оборотов мин., от 218 — 224 Нм.
инжекторное питание 2AZ — распределённый впрыск EFI;
компрессия в цилиндрах 12 — 13 бар, степень сжатия камер сгорания 9.6:1, 9.8:1 зависит от года выпуска;
зажигание имеет отдельные катушки для каждого цилиндра DIS4;
ход поршня больше чем диаметр цилиндров 96 и 88.5 соответственно, моторы с такими параметрами называют длинноходными. В таких ДВС снижается нагрузка на стенки цилиндров и поршневую группу, что благоприятно сказывается на ресурсе силового агрегата;
система газораспределения имеет два распределительных вала, верхнего расположения и 16 клапанов, по 4 на каждый цилиндр. Гидрокомпенсаторы здесь не предусмотрены, на впускном валу имеется система VVTi;
рабочая температура двигателя 95C, порядок в котором работают цилиндры 1, 3, 4, 2.
выпускная система имеет каталитический нейтрализатор, а моторы выпущенные для Японии, обустроены рециркуляцией выхлопных газов. С нейтрализатором моторы соответствуют Евро 4, а ДВС для японского рынка соответствуют Евро 5;
стальной коленвал, кованный, обустроен полимерным зубчатым колесом для уравновешивающего вала;
поршни облегчённой конструкции, юбка покрыта полимерным материалом, шатуны соединённые с поршнями с помощью пальцев, соединение плавающего типа.
