Как отремонтировать моторчик стеклоочистителя лада калина

Оригинальные размеры щёток на Гранте

Длина водительского стеклоочистителя — 600 мм. Длина пассажирского дворника — 410 мм. Тип крепления — «крючок» (по-английски hook).

Длину стеклоочистителя иностранные производители указывают в дюймах, потому подходящая длина для пассажирской щетки — 16″. Шестнадцать дюймов — 406 мм, вероятно, из-за этого на правую сторону Гранты можно ставить щетки длиной и 40, и 41 см. При желании можно установить пассажирский стеклоочиститель до 45 см, но я бы рекомендовал оставаться в диапазоне 400…410 мм.

В подборку я добавил артикулы щёток: они помогут вам найти конкретные товары в магазинах, которые продают именно автозапчасти (это быстрее и, скорее всего, дешевле). Ещё артикулы позволят избежать компромиссов в виде нескольких сантиметров длины щёток — выбирайте только то, что сделано специально для вашего автомобиля.

В конце — сравнение цен на стеклоочистители.

Калина электросхема

При длительной эксплуатации Lada Kalina могут выйти из строя разные компоненты. Одним из таких является электрическая цепь автомобиля, которая состоит из источников электроэнергии, приборов, датчиков и вспомогательных устройств. В момент выхода из строя какого-либо из элементов необходимо знать расположение, способ подключения и назначение всех звеньев цепи.

В Ладе Калина электросхема помогает найти расположение нужного элемента. Любые ремонтные работы уже существующего или подключению нового электрооборудования невозможно выполнить без электросхем. В инструкции ВАЗ 1118 приведены схемы отдельных участков цепи и собраны в альбом. Рассмотрим принцип работы электрического оборудования Лады Калина и строение основных электросхем.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Основные неисправности механизма и способы их устранения

В каких случаях требуется ремонт моторчика стеклоочистителя?

Перед тем, как снять, как проверить моторчик и его заменить, ознакомьтесь с основными неисправностями узла:

Устройство не функционирует, предохранительный элемент тоже, но его целостность не работает. В данном случае сначала следует произвести диагностику целостности проводки, подключения контактов, а если в ходе диагностики будут выявлены повреждения, то их надо устранить. Если с проводкой все нормально, то необходимо проверить подрулевой переключатель щеток, вполне возможно, что он вышел из строя. Естественно, проблема может крыться и в электромоторе, к примеру, подгорели его контакты или закислились щетки, если это так, то его надо будет ремонтировать либо менять. Не лишним будет произвести диагностику проводки, которая идет к нему и колодке. Предохранительный элемент рекомендуется зачистить или заменить, если очистка не дала результатов. Если после выполнения всех этих действий система все равно не работает, то нужно будет произвести диагностику целостности обмотки так называемого якоря мотора. Если диагностика показала, что цепь отсутствует, то либо производится замена якоря, либо всего электродвигателя в сборе.
Щетки не работают, при этом предохранительный элемент рабочий, а в цепи питания предохранитель регулярно выходит из строя. В данном случае диагностируются рычаги — возможно, они не могут работать в результате деформации либо примерзания щеток к ветровому стеклу. Значительно хуже, если поломка узла обусловлена коротким замыканием в цепи якоря, тогда вам придется решать, что менять конкретно — якорь либо редукторный узел.
Устройство не функционирует в прерывистом режиме. Как правило, такая неисправность обусловлена выходом из строя реле либо переключателя. И в том, и в другом случае лучше произвести замену вышедшего из строя механизма.
Дворники работают в прерывистом режиме, но не останавливаются. В данном случае проблема, как правило, кроется в неработоспособности реле либо концевого выключателя. Если причина заключается в выключателе, то вероятнее всего, пружинная пластика не дожимается до конца шестеренкой, а данном случае ее нужно будет просто подогнуть (автор видео — Игорь Иванов).

На что обращать внимание при выборе?

Не является секретом тот факт, что от эффективности работы щетки зависит уровень обзорности назад, что особенно актуально при маневрировании в стесненных условиях и при непогоде. При выборе следует склоняться к качественным брендовым изделиям, которые впоследствии не будут издавать раздражающий скрип при трении о стекло и не думать о том, как снять и заменить дворник. Также следует осмотреть целостность рабочего элемента щетки, который изначально не должен иметь трещин и разрывов. Немаловажная роль адресована усилию, с которым прижат задний дворник к поверхности стекла, а также материалу, из которого изготовлен продукт.

Самостоятельное устранение неисправностей

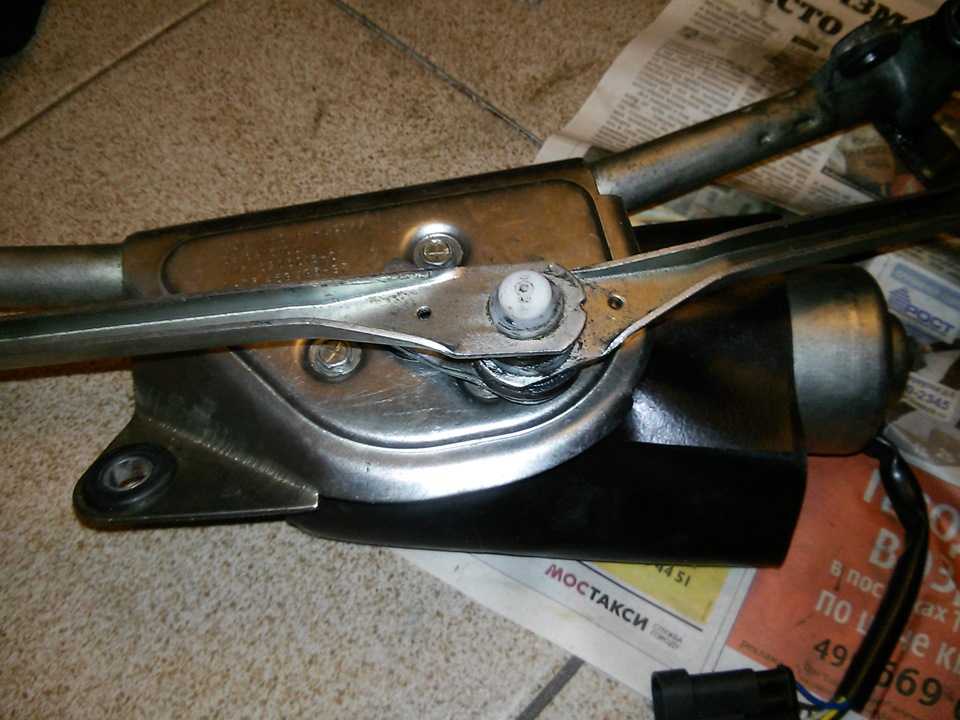

Когда при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок.Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя проводится в следующем порядке:

открутить и снять щетки стеклоочистителя вместе с поводками;
открутить и снять пластиковую накладку, для чего понадобится TORX T20, или «звездочка»;
открутить трапецию, которая крепится к кузову автомобиля гайкой и двумя болтами;
отсоединить привод стеклоочистителя от аккумулятора;
снять трапецию вместе с приводом.

Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников. Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором.

Разрушенную втулку видно сразу. Ее можно просто удалить с помощью кусачек. Чтобы вставить новую, ее и стопорное кольцо нужно распарить в горячей воде, иначе все это не удастся надеть на шарнир. Прежде чем надеть стопорное колечко, втулку стоит обработать смазкой (например, литолом). Вся работа по разборке — сборке занимает максимум минут 40.

Но если «полетела» центральная втулка, то, скорее всего, придется заменить весь стеклоочистительный механизм. Замена трапеции стеклоочистителя — мероприятие еще более простое, чем процесс снятия и установки новых втулок. Вся работа проводится по алгоритму, описанному выше.

Естественно, полная замена трапеции стеклоочистителя обойдется дороже, чем ремонт стеклоочистителя. Зато это будет надежнее. Новое почти гарантированно прослужит дольше, чем отремонтированное. Хотя некоторые владельцы «Лады» утверждают, что перебранная и отремонтированная трапеция дворников «Калина» вполне может прослужить года два. Что ж, всегда нужно исходить из того, готовы ли вы тратить время или деньги.

Когда при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

Снимите приборную панель.
С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Для Lada Granta, Kalina, Priora

За количество взмахов отвечает резистор, который указан на фото. Наша задача заменить (используя паяльник) его на резистор с меньшим сопротивлением. Чтобы получить два взмаха дворников после омывания ветрового стекла достаточно впаять резистор сопротивлением от 47 до 68 кОм (0,25 Вт). Чтобы сделать три взмаха — от 70 кОм. Результат модернизации на видео:

Стоит отметить, что в продаже можно найти реле стеклоочистителя с расширенными возможностями:

Есть регулировка паузы, то есть можно установить любое время между взмахами дворников;
Три взмаха после омывателя, вместо четырех (нет проблемы скрипа дворников по стеклу);
После омывателя первый взмах с задержкой.

Однако, самостоятельная замена резистора в реле обойдется всего в 5 рублей, а функциональное реле будет в 70-100 раз дороже.

Причины выхода из строя и плохой работы стеклоочистителей

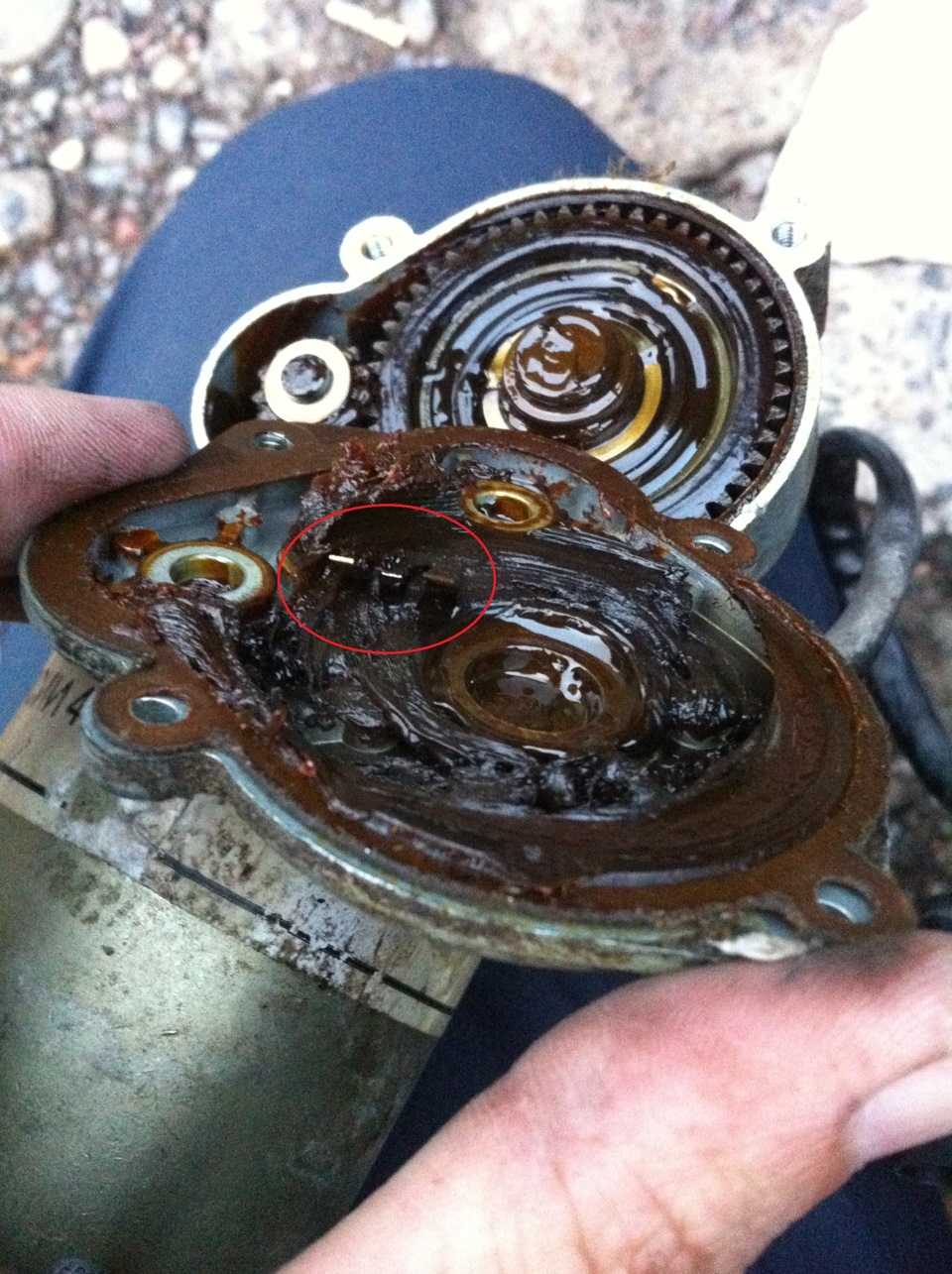

Практика показывает, что основной причиной неправильной работы или отказа стеклоочистителей в Калине является недостаток смазки деталей мотор-редуктора, износ щеток, шестерен или окисление контактов. Существует два альтернативных способа решения данной проблемы: приобретение новой трапеции, мотора или конструкции в сборе (в зависимости от типа неполадок) при их выходе из строя или своевременная профилактика, выражающаяся в смазке деталей, удалении загрязнений продуктов износа и очистке контактов от окисла.

Первый вариант более простой и требует меньше затрат по времени. Замена трапеции и моторчика стеклоочистителя занимает не более получаса и элементарно может быть выполнена своими руками с использованием ограниченного набора инструментов. Однако стоимость конструкции в сборе составляет в среднем около 2,5 тысяч рублей. Замена же по отдельности не гарантирует успеха, тем более что в скором времени возможен выход из строя старой детали и ее все равно придется приобретать. Вариант с профилактикой потребует лишь немного больше времени, зато затраты ограничатся только покупкой смазочного материала.

Запчасти б/у авторазбор

Моторчик заднего дворника калина универсал хетчбэк.

На все запчасти есть гарантия. Отправляем по всей России ТК. Купить запчасти у нас легко. Просто звоните. Цена не фиксированная.

Оригинальные бу автозапчасти, корейских, немецких, европейских, вазовских машин.

Наше направление Ford Focus Fiesta Mondeo Fusion Transit Connect, Chevrolet Cobalt Aveo Cruze Lacetti , WV Volkswagen Polo Passat Jetta, Skoda Octavia Tour Fabia, Daewoo Matiz Nexia gentra, Opel Astra J H Meriva, Hyundai Solaris Elantra Porter Sonata, Kia Rio Picanto Ceed Mitsubishi L200 BMW 5er E60 Nissan Almera N16 Peugeot 307 Lifan X60 Geely MK Cross Chery Bonus A13 honda civic Renault Logan

Форд фокус 1-2-3, мондео 1-3-4, фьюжен, фиеста, транзит торнео коннект, шевроле кобальт авео т250-255-т300, круз, лачетти, фольксваген поло, пассат Б5+, джетта 5, шкода октавия тур, фабия, део матиз, нексия, джентра, опель астра, мерива, хендай солярис, элантра 3, портер, соната, киа рио, сид, пиканто, митцубиси л200, бмв 5, нисан альмера н16, пежо 307, лифан х60, чери бонус, джили мк кросс, хонда цивик, рено логан. ВАЗ 2110-2112, лада калина, гранта, приора. Мы готовы предложить Вам полный спектр оригинальных запчастей по доступным ценам: двигатель, коробка мкпп акпп, салон сиденья, обшивки, торпеда, подушки, фары фонари, кузовные детали, бампер, радиатор, стекла, глушителя, капот, крыша, крылья, двери, крышки багажника, передние панели, усилители бампера, зеркала, генераторы, стартеры, привода, подрамники, рулевые рейки, колеса и др..

Авторазбор М7 Казань может предложить Вам полный спектр оригинальных запчастей по доступным ценам:

Наличие запчастей уточнять уточнять по телефону, авторазборка ждет Вас.

1 Причины неисправности дворников

Одной из самых распространенных проблем владельцев Лада Калина считается прерывистая работа щетки стеклоочистителя. При обнаружении данной неисправности, первое, что нужно сделать – это отыскать и демонтировать крышку блока предохранителей. Она находится слева под рулевым колесом. На крышке расположена схема, в которой необходимо отыскать нужный предохранитель и заменить его.

Еще одна причина плохой работы дворников Калины – это неисправность реле, которое находится в том же блоке. При необходимости неисправную деталь нужно заменить. Если щетки по-прежнему не работают, стоит проверить электропривод деталей. В первую очередь, необходимо внимательно осмотреть клемму “масса”, расположенную возле адсорбера Калины. Отключаем клемму и тщательно чистим место подключения. После этого устанавливаем все на свое место.

Если же все перечисленные методы не принесли результата, то придется полностью разбирать систему электропривода и менять электродвигатель. Для этого отсоединяем клеммы от аккумулятора и снимаем защитные колпачки с поводков. После этого потребуется раскрутить винты, крепящие поводки. Мы увидим решетку, которую также необходимо снять. Таким образом, мы получим доступ к электродвигателю, который вырабатывает энергию для дворников. Финишным этапом работ по замене электромотора станет установка новой детали.

При отсутствии питания в электрической системе щеток стеклоочистителя Калины, необходимо заменить выключатель, который находится в рулевой колонке машины. Для этого отсоединяем клеммы от аккумулятора и демонтируем пластиковую обшивку под рулевым колесом. После этого меняем сломанный выключатель на новый и собираем корпус в обратном порядке.

Бывают также случаи, когда дворники работают даже при полностью исправной электрической системе. В такой ситуации стоит проверить редуктор щеток и трапецию. Для этого демонтируем дворники Лады и раскручиваем решетку около рамки ветрового стекла. Проверить редуктор очень просто: если он вращается при включенных дворниках, значит, деталь не повреждена. Далее проверяем трапецию. Эта деталь больше всех поддается износу, поэтому ее замену необходимо производить регулярно.

Резиновые уплотнения

Прокладки и сальники изготавливаются из резины. Со временем они теряют свои положительные свойства. Из-за перепадов температур дубеют и трескаются, это же случается из-за агрессивной среды. По этой простой причине сальники нужно периодически менять.

Если этого не делать, то вполне возможно, что устройство выйдет из строя. При следующем обслуживании системы очистки стекол желательно поменять сальники и резиновые прокладки.

Не забывайте о том, что сами щетки дворников также резиновые и их тоже стоит регулярно проверять. Зачастую замену выполняют одни раз в год. Если щетки из силикона и высокого качества, то могут проходить и пару лет, но вряд ли больше. Это обусловлено, опять же, температурными перепадами.

Подведем итоги

Такой важный процесс, как замена очистителей, или когда меняется трапеция дворников на автомобиле LADA Kalina, является весьма простым мероприятием. Здесь отсутствует потребность в специальных приспособлениях или замысловатых инструментах. Щетки снимаются посредством раскрытия замков.

Ремонт или замена такой детали, как трапеция дворников фигурирует как более ответственная работа, но и она не способна вызвать затруднения у малоопытного обладателя Лада Калина. В подобных ситуациях не стесняясь, приступайте к действию.

Иногда случается так, что даже у нового автомобиля возникают те или иные неполадки. К сожалению именно отечественный автопром грешит такого рода случаями. Так довольно часто от владельцев Лада, можно услышать о том,что не работают дворники на Калине. Поломка такого рода довольно распространена, поэтому постараемся разобраться, как решить эту проблему.

Устройство отечественной стеклоочистительной системы довольно просто. Даже не имея технического образования, практически каждый автовладелец может разобраться, почему на калине дворники медленно работают, и попробовать устранить причину своими силами.

Если дворники совсем перестали работать, то в первую очередь необходимо посмотреть на предохранители. Чаще всего именно здесь кроется основная причина поломки. Устранить ее в силах любой автовладелец, заменив сгоревший предохранитель на новый.

Разберем основные причины, почему не работают дворники на калине:

если электропривод отказывается работать, когда стеклоочиститель включен, это значит, что необходимо заменить перегоревший предохранитель. Для этого надо снять находящуюся от водителя слева крышку под рулевой и найти монтажный блок. Там вы найдете схему расположения предохранителей, которая поможет заменить вышедший из строя элемент.

В том случае, когда на Калине дворники не работают в прерывистом режиме, это свидетельствует о том, что неисправно реле, которое расположено в монтажном блоке.

Если сама неисправность таится в электродвигателе, то можно попробовать самостоятельно его отремонтировать. Для этого проверяются клеммы массы, производят зачистку мест крепления. Если это не помогло решить проблему, то необходимо отсоединить разъем электропривода системы стеклоочистителя, который расположен под ветровым стеклом.

В случае, когда своими силами не получается найти причину неполадки, стоит использовать тестеры, с помощью которых определяют, как проходит на разъем питание. Если с данным процессом все в порядке, то это свидетельствует о том, что необходимо заменить электромотор самого дворника. Для этого необходимо:

отсоединить клеммы от аккумулятора автомобиля;
затем открутить гайки крепления поводков и снять их совсем;
под рамой лобового стекла необходимо найти пластиковую решетку и снять ее, открутив болты;
электродвигатель отсоединяется от трапеции;
затем в обратном порядке устанавливается новый. Не забывайте проверять надёжность крепления.

В случае, если питание все же на разъем не приходит, решение проблемы будет заключаться в замене подрулевого переключателя:

опять же процедура начинается с того, что отсоединяются клеммы аккумулятора автомобиля;
с рулевой колодки снимают пластмассовый кожух;
колодка переключателя отсоединяется;
затем вынимается переключатель дворников, который находится под рулем;
после этого устанавливается новый переключатель.

Чаще всего причиной того, почему на Калине медленно работают дворники является мелкая неисправность, которая устраняется в течение нескольких часов. Если вы самостоятельно не в силах разобраться с той или иной поломкой, то можно обратиться в автосервис. Такого рода организаций сегодня существует довольно большое количество. Выбирая между огромным количеством автосервисов, вам необходимо определиться с приоритетами — цена или качество. В официальном сервисе услуги предоставляются качественные и с гарантией, однако стоимость их довольно высока. Можно обратиться в сервис гаражного типа, однако качество предоставляемых услуг может сильно разнится по сравнению с другими сервисами.

Стоит отметить, что система устройства электропривода в Калине довольно надежна, поэтому особого сервисного обслуживания не требуется. Бывает, что зимой дворники примерзли к лобовому стеклу. В такой ситуации стоит освободить стеклоочиститель ото льда. Если бережно относится к своему автомобилю, он прослужит верой и правдой долгие годы.
