Измерение напряжения и тока мультиметром

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют портативное исполнение. Их разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 разрядов и выше (так, прецизионный мультиметр 3458A производства Keysight Technologies (до 3 ноября 2014 г. Agilent Technologies) имеет 8,5 разрядов). Среди таких мультиметров встречаются как портативные устройства, питающиеся от гальванических элементов, так и стационарные приборы, работающие от сети переменного тока. Точность мультиметров с разрядностью более 5 сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 % (даже у портативных моделей).

Многие цифровые вольтметры (например В7-22А, В7-40, В7-78/1 и т. д.) по сути также являются мультиметрами, поскольку способны измерять кроме напряжения постоянного и переменного тока также сопротивление, силу постоянного и переменного тока, а у ряда моделей также предусмотрено измерение ёмкости, частоты, периода и т. д.). Также к разновидности мультиметров можно отнести скопметры (осциллографы-мультиметры), совмещающие в одном корпусе цифровой (обычно двухканальный) осциллограф и достаточно точный мультиметр. Типичные представители скопметров — АКИП-4113, АКИП-4125, ручные осциллографы серии U1600 фирмы Keysight Technologies и т. д.).

Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).

Индикаторы цифровых мультиметров (а также вольтметров и скопметров) изготавливаются на основе жидких кристаллов (как монохромных, так и цветных) — APPA-62, В7-78/2, АКИП-4113, U1600 и т. д., светодиодных индикаторов — В7-40, газоразрядных индикаторов — В7-22А, электролюминисцентных дисплеев (ELD) — 3458A, а также вакуумно-люминесцентных индикаторов (VFD) (в том числе и цветных) — В7-78/1.

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Входное сопротивление цифрового вольтметра порядка 10 МОм (не зависит от предела измерения, в отличие от аналоговых), ёмкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание портативных мультиметров обычно осуществляется от батареи напряжением 9В. Потребляемый ток не превышает 2 мА при измерении постоянных напряжений и токов, и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В.

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Типичные диапазоны измерений, например для распространённого мультиметра M832:

• постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
• переменное напряжение: 0..200 В, 750 В
• постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
• переменный ток: нет
• сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

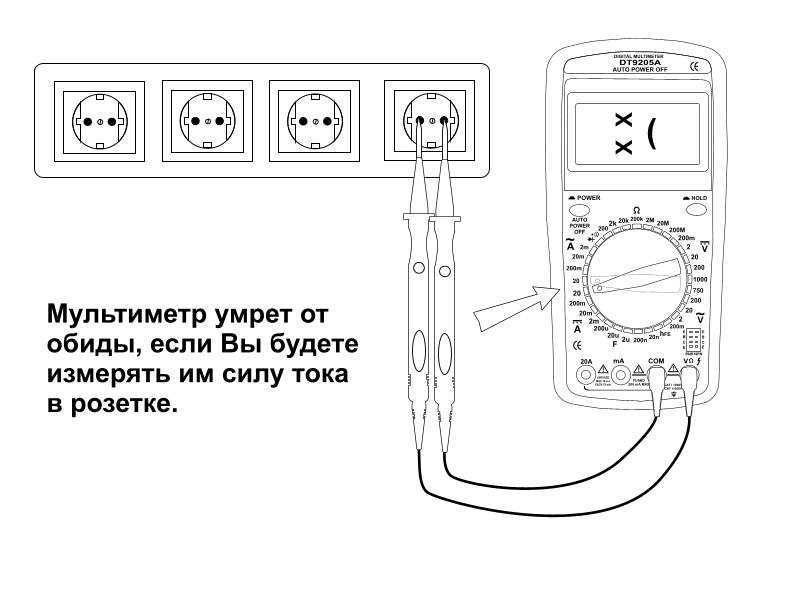

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра.

1. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:
2. напряжение: постоянное и переменное;
3. ток: постоянный и переменный;
4. сопротивление;
5. параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~).

Постоянный ток: А-, переменный: А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20 A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном. Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись).

Эти обозначения следует выучить наизусть, как таблицу умножения, и никогда не забывать. Это поможет не только правильно пользоваться мультиметром, получать достоверные результаты измерений, но и убережет прибор от выхода из строя при неправильном пользовании.

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом – измерительный щуп, не очень, правда, удобной конструкции.

Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке.

Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10 A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке.

На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Измерение электрического сопротивления (режим омметра)

Омметр используют для измерения сопротивления электрической цепи, сопротивления резисторов и проверки целостности соединительных проводов. Омметром мультиметра можно измерять только активное сопротивление, реактивное сопротивление емкостей и индуктивностей переменному току измерить омметром нельзя. В отличие от режимов измерения тока и напряжения, начинать измерения омметром можно как с самого меньшего предела, так и с самого большого предела измерения. Даже в случае значительной «перегрузки» прибор не выйдет из строя.

При измерениях сопротивления мультиметр подключается параллельно участку цепи, сопротивление которого необходимо определить. При этом данная цепь должна быть полностью обесточена и в ней не должен протекать электрический ток. Иначе мультиметр выйдет из строя.

При работе с мультиметром в режиме измерения сопротивления необходимо помнить, что:

1. Электрическая цепь, сопротивление которой требуется измерить омметром должна быть полностью обесточена.
2. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения. При индикации на дисплее символа «1» (перегрузка) необходимо переключиться на больший предел измерений.
3. При измерении малых сопротивлений необходимо учитывать сопротивление щупов.
4. При измерении больших значений сопротивлений (МОм — миллионы Ом) возможно длительное установление показаний — постепенный медленный рост показаний до их номинального значения.

Исправность омметра проверяется замыканием щупов друг с другом. В этом случае прибор должен выдать показания близкие к нулю. Если при замыкании щупов мультиметр не показывает точного нуля (это может произойти из-за применения не родных щупов, разряда батарейки и т.п.) необходимо делать поправку к измеренному значению на величину ухода нуля.

Калибратор или образцовое напряжение

Для калибровки может быть применен специальный прибор типа АКИП-2201. Он выдает показания с высокой точностью, и на них можно ориентироваться для подгонки своего мультиметра.

Однако стоимость такого калибратора высока, поэтому им пользуются только специализированные компании, которые занимаются калибровкой приборов и вопросами метрологии.

Более доступный вариант для калибровки в домашних условиях – применить источник образцового напряжения. С его помощью можно провести калибровку популярных мультиметров Mastech и других марок.

В качестве источника можно использовать микросхему REF5050 на 5 В или специальный контрольный источник AD584, или любой другой с высокой точностью, который удастся найти. У нее заявленная точность 0,05%. Подключив мультиметр к схеме, подстроечными элементами добиваются правильные показания прибора.

Признаки поломки генератора

Чтобы осуществить диагностику генераторной установки, снимать ее необязательно. Вот некоторые характерные симптомы поломок:

1. Наличие гула и свиста со стороны генератора говорит о том, что разрушены подшипники. Если запустить, то ротор может заклинить и порваться ремень.
2. Свист, кратковременное возгорание лампы контроля зарядки – износился ремень генератора на «Ладе Калине», или же он имеет слабое натяжение. Если лампа горит постоянно, то возможен обрыв.
3. Если горит лампа зарядки, это означает то, что на выходе генератора нет напряжения. Причина может крыться в обмотках, регуляторе напряжения, контактных кольцах, диодах, проводке.

Поиск неисправности должен начинаться от самого простого к более сложному. Не исключено, что причина отказа генератора – это обрыв одного провода. Но вполне возможно, что имеется обрыв обмотки ротора или статора. При ремонте схема подключения генератора должна быть под рукой.

Замыкание контактов в режиме измерения сопротивления

В условиях отсутствия специального оборудования, применяемого с целью калибровки измерительного прибора, проверка точности получаемых показаний определяется не только при помощи обычной батарейки, но и посредством замыкания контактов на режиме замеров показателей сопротивления.

Требуется обратить внимание на тот факт, что данные работы могут быть произведены исключительно в режиме замеров уровня сопротивления, так как некоторые модели, предназначенные для измерения других параметров, в результате замыкания контактов часто выходят из строя. Режим измерения сопротивления/прозвонка/диодный тест

Режим измерения сопротивления/прозвонка/диодный тест

После того, как щупы будут подключены к соответствующим разъемам, и произойдёт контактное замыкание, индикатор измерительного прибора должен выражать сопротивление «О». Наличие любых других показаний свидетельствует о неисправности тестера.

При необходимости выполняется измерение резисторного сопротивления с заведомо известными показателями. Однако даже исправные мультиметры в результате неправильной эксплуатации, способны искажать получаемые данные. Используется стандартное правило подключения, при котором щуп красного цвета подсоединяется к положительному полюсу, а черный провод — к отрицательному.

Контактная часть на щупах в обязательном порядке должна содержаться в чистоте, так как присутствие припоя или ржавчины, способствует повышению сопротивления и искажению результатов замеров.

Мультиметр dt830b инструкция по применению

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко. Основные два правила которые нужно запомнить:

• куда правильно подключать измерительные щупы
• в какое положение устанавливать переключатель для замеров разных величин

Проверенные мультиметры

Со своим многолетним стажем в области электроники, я поменял много мультиметров. Хочу остановиться именно на двух марках, которые меня очень сильно радовали и до сих пор радуют в моем нелегком деле.

Мультиметры DT9205

Большой дисплей, удобный функционал, функция автоматического выключения, недорогая стоимость. Если вы полистаете страницы моего сайта, то увидите, что я использовал именно эти модели мультиметров в своей практике. Они очень удобные и долговечные. Да, они имеют большие габариты, но это того стоит. Такой мультиметр очень удобно лежит в руке.

Вот ссылка на Алиэкспресс. Старайтесь брать именно такой, какой на фото выше. Его стоимость в диапазоне 700-800 рублей.

Описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый мультиметр разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω – сопротивление на участке цепи или в электрическом приборе.

Переменный ток

Значок переменного тока аналогичен переменному напряжению — волнистая черта забуквой A. Для измерения переменного тока в схему вводят выпрямительные диоды. Цешка плохо подходит для измерения этого параметра. Для этого нужны токоизмерительные клещи.

Постоянный ток

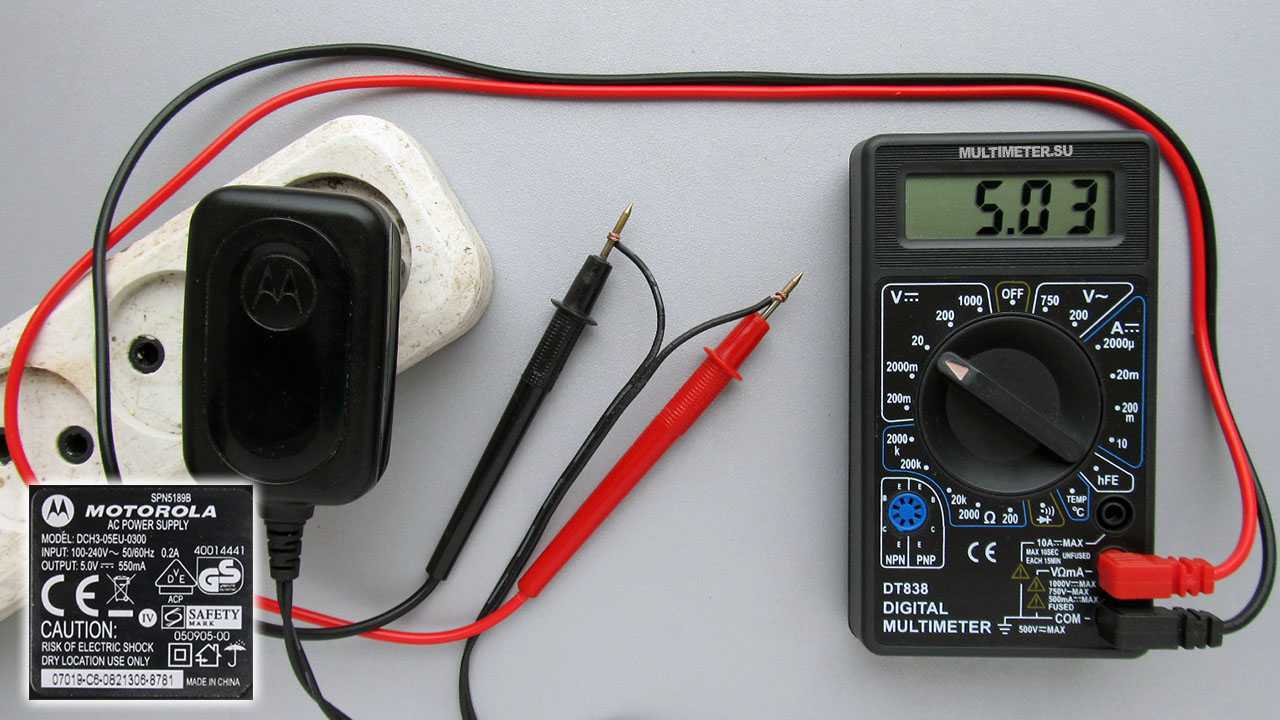

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Как измерить сопротивление мультиметром

Итак, у нас есть всеми любимый цифровой мультиметр

Для того, чтобы измерить сопротивление, нам нужно повернуть переключатель выбора функций на “измерение сопротивления”. Это весь наш верхний ряд зеленого цвета с буквой Ω. Буква “К” говорит нам о том, что мы собираемся замерять килоомы, а буковка “М” означает, что мы собираемся замерять мегаомы. До буквы показан предел измерения. Если у нас горит единичка на дисплее мультиметра при измерении сопротивления, значит переключаем на более бОльший предел.

Как проверить постоянный резистор

Итак, у нас есть вот такой резистор.

Видим на нем надпись “82R”. Она означает, что его сопротивление должно быть 82 Ома. Более подробно про маркировку резисторов можете прочитать в этой статье. Для этого прикладываем один щуп к одному концу резистора, а другой щуп – к другому концу.

Как вы видите, мультиметр почти точно показал значение сопротивления этого резистора.

Как проверить переменный резистор

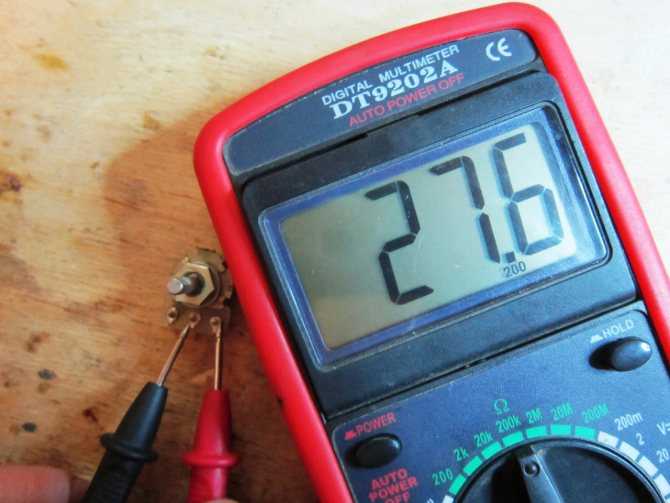

Давайте замеряем сопротивление переменного резистора. Как вы знаете, у переменного резистора мы можем менять сопротивление вручную. То же самое касается и подстроечных резисторов – это одна из разновидностей переменных резисторов.

Это его вид снизу. Здесь мы видим надпись 47 КМ. Значит его сопротивление должно быть 47 КилоОм между двумя крайними контактами.

С помощью ручки мы можем крутить его по часовой стрелке, либо против часовой стрелки, тем самым меняя сопротивление между средним контактом и двумя крайними контактами

Вот и его схематическое обозначение:

Ставим щупы по крайним контактам. Замеряем полное сопротивление переменного резистора.

Мда… Чуточку другое сопротивление. Наш переменный резистор слишком уж староват, может быть поэтому его сопротивление не соответствует написанному на нем. Для того, чтобы проверить рабочий ли он, крутим ручку переменного резистора до упора против часовой стрелки и замеряем сопротивление между левым и средним контактом. Должно получиться близко к нулю.

Крутим ручку по часовой стрелке, но не до конца. Замеряем снова сопротивление между средним и левым контактом.

Замеряем сопротивление между средним и правым контактом.

В сумме должен получиться результат сопротивления двух крайних контактов. 12,2+27,6=39,8 Почти все верно. Следовательно, переменный резистор у нас исправен.

Правила при измерении сопротивления

• Прижимайте щупы с некоторой силой к выводам резистора. Тем самым вы исключите появление контактного сопротивления, которое при слабом нажатии будет суммироваться с измеряемым сопротивлением.
• Не измеряйте сопротивление под напряжением! Тем самым вы можете повредить мультиметр или получить удар электрическим током!
• При измерении сопротивления резистора на печатной плате, еще раз убедитесь, что плата обесточена. Потом отпаяйте один конец резистора и уже тогда замеряйте его сопротивление.
• Не касайтесь выводов резистора при измерении его сопротивления! Тело человека в среднем обладает сопротивлением около 1 КилоОма и зависит от многих факторов. Поэтому, касаясь выводов резистора при измерении сопротивления вы вносите погрешность в измерения.
• Если вы хотите, как можно точнее измерить сопротивления резистора, зачистите его выводы либо с помощью ножа, либо с помощью самой нежной наждачной бумаги. В этом случае вы уберете слой окисла, который в некоторых случаях вносит ощутимую погрешность в измерение сопротивления.

Измерительные работы

Пора от слов перейти к делу. Узнаем, как делать измерения с помощью мультиметра и использовать дополнительные возможности прибора. Каждое действие будет проиллюстрировано картинкой. Но для лучшего представления посмотрите видео по теме.

Измерение тока

Измерение силы тока мультиметром производится в следующем порядке:

1. Черный щуп подключите к порту, обозначенному «СОМ», а красный – в гнездо до 200 мА или от 200 мА до 10 А. Если вы не знаете, какая сила тока в цепи, красный щуп устанавливайте в порт 10 А (или больше, если такой предусмотрен на вашем приборе). Если уверены, что ток может превысить 100 миллиампер, тоже подойдет 10 А. А если известно, что он менее 100 миллиампер (десятки мА, мкА и даже нА), то установите красный щуп в гнездо mAVΩ;
2. Установите режим измерения постоянного или переменного тока (обозначения их вы уже знаете). Если электрическая цепь питается от аккумулятора или батарейки – ставьте DC-режим (постоянный ток), в противном случае – АС-режим;
3. Подключите щупы в разрыв цепи, в которой измеряете ток, так, чтобы стержень с красным проводом был соединен с положительным полюсом батарейки, а черный – с отрицательным;
4. Если диапазон не ставится автоматически, то настройте его вручную. Для этого повращайте переключатель в секторе, предназначенном для измерения тока. Сначала поставьте на максимальное значение. Если дисплей показал «0», то диапазон нужно уменьшить. Если результат опять «0», уменьшайте рамки измерений до тех пор, пока дисплей не начнет показывать переполнение («OL», «OVER» или просто «1»). Если произошло переполнение, значит, нужный вам диапазон на один шаг выше. Переведите переключатель в установленные рамки и снимите показания с дисплея.

Если вы измеряете переменный ток, не нужно соблюдать полярность. За время, пока вы делаете замер, ток изменит свое направление не один десяток раз. Именно поэтому существует специальный измерительный режим для переменных величин.

Определение напряжения

А как проверить напряжение мультиметром? Для этого:

Щуп черного цвета воткните в общий разъем (СОМ), а красный – в тот, у которого в надписи присутствует английская буква V;
Выберите режим измерения напряжения (определите, постоянный или непостоянный ток). Если вы делаете измерения в цепи, запитанной от гальванического элемента, то режим должен быть постоянный (DC или сплошная линия с пунктиром), иначе – переменный (АС или волнистая линия);
Подключите мультиметр параллельно к тому элементу в цепи, в котором замеряете напряжение. На рисунке ниже напряжение измеряется в лампе

Обратите внимание, что черный щуп подключен с отрицательной стороны источника питания, а красный – с положительной. Если при измерении напряжения поменять полюса, ничего страшного не произойдет

Показания будут достоверными, но результат будет иметь отрицательный знак.

Как и в случае с измерением силы тока, при отсутствии автоматического подбора измерительного диапазона, его выбирают вручную. Используется тот же принцип: если на дисплее «0», уменьшите диапазон, пока не начнут появляться результаты. Если появилась одна из надписей, обозначающих переполнение, то увеличьте границы измерения.

Замеры сопротивления

Чтобы замерить сопротивление на участке цепи:

1. Черный щуп подключите к общему разъему мультиметра «СОМ», а красный воткните в тот, в надписи которого присутствует символ «Ω»;
2. Установите измерительный диапазон. Если не знаете, какое примерно значение сопротивления в цепи, поставьте максимальный;
3. Перед тем как проверить сопротивление мультиметром отсоедините от источника питания интересующий вас участок. Посмотрите на картинку ниже: лампочка была отсоединена от батарейки перед произведением замера сопротивления. Если же цепь, в которой вы будете определять сопротивление, имеет ключ (кнопку включения), то можно не разбирать ее, а просто разомкнуть (перевести кнопку в положение «выключено»);
4. Затем коснитесь щупами концов участка цепи, полярность при этом никакой роли не играет;
5. Запомните показания дисплея.

Разновидности амперметров тока.

Существует два типа устройств, для измерения силы тока, два вида амперметров тока. Тип первый и тип второй.

• Тип первый — аналоговый (он же стрелочный амперметр).
• Тип второй — цифровой.

Тип первый — стрелочный амперметр тока, выглядит он вот таким образом:

Система этого амперметра тока магнитоэлектрическая. А в составе устройства: постоянный магнит, внутри которого вращается катушка из тонкой проволоки. В момент подачи тока катушка направлена на поле при действии момента вращения. Причём величина момента является пропорциональной силе тока. Имеется в устройстве и специальная пружина, которая в момент подачи тока является неким препятствием для вращающейся катушки. Момент упругости пружины в свою очередь пропорционален углу закручивания.

Измерение силы тока происходит таким образом, что при уравновешивании вышеописанных моментов стрелка и показывает искомое значение, равное силе тока, силе воздействия.

Чтобы увеличить предел измерения необходимо параллельно амперметру установить шунт. Резистор, определённой величины, которая рассчитана заранее. Такое устройство названо — резистор шунтирующий.

Для точных измерений с резистором в цепи необходимо придерживаться простых правил. Если в цепи действует измерительный прибор — вольтметр, то входное сопротивление необходимо делать немного больше у самого прибора. В случае работы с амперметром ситуация другая и входное сопротивление прибора следует сделать меньше. В противном случае, если не придерживаться таких правил измерение окажется неверным, и некорректными окажутся показания амперметра. Вся измерительная техника всегда была разработана с учётом неких особенностей и грамотное и правильное использование только залог успешного измерения и результата в целом.

Насколько внимательно отнесётесь к режиму работы устройств мультиметров, настолько правильными окажутся опыты и текущие измерения. Пренебрегая законами и правилами эксплуатации приборов и техники можно не только выяснить неверные результаты измерений, но и испортить устройство, вывести его из строя.

По сей день пользуются аналоговыми амперметрами тока. И это не случайно, их плюсов так много, что люди ещё не скоро смогут от них отказаться. И смогут ли отказаться вообще? Плюсы прибора под названием аналоговый амперметр:

— не нуждаются в независимом питании;

— удобны в отображении информации;

— имеется винтик, на большинстве моделей, который корректирует точность измерения.

Минус тоже есть, но он всего один и очень невзрачный:

— небольшая инертность стрелок может заставить несколько секунд ожидать результаты измерений.

Тип второй — амперметр тока цифровой. В его составе значатся:

— АЦП (аналого-цифровой преобразователь). Именно он преобразует силу тока в данные цифровые, что в дальнейшем можно видеть на дисплее устройства. Дисплей современного ЖК вида.

Огромное отличие таких видов амперметров только в том, что нет стрелки и нет инертности. Результаты измерения можно видеть сразу на дисплее. Разные виды амперметров тока выводят информацию на экран с различной скоростью. Современные виды к тому же и малогабаритны.

Имеются и минусы таких новичков:

— наличие собственного источника питания должно быть непременно.

Деление на этом амперметров не закончилось. Существуют также виды, которые измеряют силу тока переменного напряжения и измеряющие силу тока постоянного напряжения. Но это не значит, что при отсутствии амперметра для измерения переменного тока Вы не сможете её измерить. Измерить можно, и поможет вот такая схема:

Поможет не собирать каждый раз подобную систему мультиметр. Устройство сочетает в себе сразу несколько функций и может измерить силу тока и постоянного и переменного.

Вот схема для измерения силы тока амперметром:
