Как работают тормоза автомобиля? объяснили на пальцах

Процесс прокачки тормозов Шимано

Тормозная система автомобиля 1. Набираем в первый шприц жидкость для прокачки тормозов. Отрезаем небольшой кусочек от капельницы и подключаем к шприцу. Заполняем трубку минеральным маслом и присоединяем к штуцеру на тормозном калипере. (Постарайтесь не допустить наличия пузырьков воздуха в шприце и трубке)

Шприц с минеральным маслом перед подключением к тормозному каллиперу. У меня там на кончике трубки воздух его я в последствии выдавил, заполнив маслом.

2. Далее используем второй шприц, который вставляется в ручку. Удаляем из него поршень. Необходимо взять наконечник с иголкой и удалить (обрезать) иголку (я это сделал пассатижами). Этот наконечник нужно надеть на шприц и вкрутить вместо пробки, пластмасса от иголки должна плотно вкрутиться в отверстие по резьбе и не давать течи. Далее нам нужно залить немного масла в этот шприц.

Начинаю вкручивать шприц в тормозную ручку. Шприц должен хорошо накрутиться по резьбе и сидеть плотно.Вот, что вышло после вкручивания шприца.

3. Теперь нам нужно открутить входной ниппель на тормозной машинке, чтобы пошла жидкость из первого шприца в гидравлическую систему. Давим на поршень и прогоняем жидкость через гидролинию в шприц вверху.

На фото видно границу шимановского масла (красное) и моего масла Febi (зеленое). Значит, во всей гидролинии новая минералка.

В это время рекомендую простучать пальцами или каким-нибудь предметом вдоль всей гидролинии. Таким образом, мы точно избавимся от оставшихся пузырьков воздуха.

Я рекомендую закрепить шприц стяжкой в таком положении, как на фото, чтобы воздух, который есть в системе, выходил к верху и не попал обратно в гидролинию при нажатии на поршень.

Давим до тех пор, пока в первом шприце останется немного масла — это значит, вы точно выдавили весь воздух из системы.

Так как я набрал полный шприц минерального масла, у меня осталось еще 1/3.

Закручиваем входной ниппель, к которому подключали капельницу, и убираем шприц на место.

4. В этом этапе нам нужно убедиться, что не осталось пузырьков в системе. Начинаем активно давить на ручку и смотреть, выходит ли воздух из нашего шприца, установленного в тормозной ручке. Также рекомендую взять шестигранник и поменять положение ручки (поставить ее чуть выше и поработать тормозом, потом чуть ниже и поработать тормозом). Убедившись, что пузырьки больше не выходят, можно переходить к этапу 5.

5. Теперь вставляем поршень во второй шприц и аккуратно выкручиваем его из ручки (это нужно для того, чтобы не разлить все на велосипед и пол). Далее в быстром темпе закручиваем пробку и ставим тормозную ручку в удобное положение.

Поздравляю! Ваши тормоза прокачены! Остается теперь их испытать в боевых условиях! Удачи!

Видео с процессом прокачки тормозов шимано с помощью специального инструмента:

(Visited 11 790 times, 1 visits today)

История создания тормозной системы для автомобиля

Чтобы понять принцип работы системы, способной тормозить за несколько секунд, нужно обратить внимание на историю ее создания. Такая совершенная система была получена не сразу, а путем проб и ошибок, что и определило как название систем, так и их производительность

История создания первых механизмов, позволивших снизить скорость, начинается с гужевого транспорта. На больших скоростях одна лошадь не могла быстро остановить телегу, поэтому стали использовать рычажные системы, когда блок прижимался к ободу. До 1920 года аналогичная система использовалась в первых автомобилях. Потом в одной поездке пришлось несколько раз менять кожаную подкладку, так как она быстро изнашивалась. Похожая, но улучшенная система до сих пор используется на скоростных велосипедах.

В начале 20 века автомобили стали разгоняться до скорости более 100 км/ч. Тогда-то и стало понятно, что именно тормозная система не позволила усовершенствовать машину. Интересен тот факт, что первыми появились дисковые тормоза. Однако материалы, использованные при изготовлении, обусловили сильный притир во время движения. Поэтому аккумуляторные системы стали очень популярны. На тот момент их хватило только на 2 тысячи пройденного пути.

До 1953 года барабанные тормозные системы совершенствовались. И только после этого года была разработана другая система, основанная на использовании дисков. После этого конструкцию будут совершенствовать, создавая современные автомобили.

Разновидности

Тормоза на авто применяться начали сразу с момента появления машин. Первые системы были примитивными и простыми, но со своей задачей справлялись, поскольку и скорость движения автотранспорта была невысокой. По мере усовершенствования авто дорабатывались и тормоза. Также были разработаны различные виды тормозных систем со своими конструктивными отличиями и особенностями.

В целом, все виды тормозных систем, используемых на транспорте можно разделить по категориям:

1. Назначение
2. Тип привода
3. Устройство рабочих механизмов

Поскольку эта система должна осуществлять ряд функций, то в конструкции авто применяется несколько видов тормозов, и у каждого из них свое назначение.

Виды по назначению

На легковых машинах применяется два вида тормозов – рабочий и стояночный. Дополнительно же на автотранспорте могут применяться еще резервный и горный тормоза.

Рабочим осуществляется замедление машины вплоть до полного прекращения движения. Особенность их работы заключается в том, что скорость замедления зависит от силы нажатия на тормозную педаль.

Стояночный тормоз, как понятно из названия, предназначен для обездвиживания авто на стоянке. Благодаря ему колеса блокируются, и машина не сможет самовольно откатиться.

Резервный тормоз, еще называют аварийным. Нужен он для обеспечения остановки авто при поломке рабочей системы. На легковых моделях обычно резервного тормоза как отдельно стоящей системы нет, а его функцию выполняет стояночный тормоз.

Горный тормоз применяется на грузовиках. Суть его заключается в принудительном сбросе оборотов двигателя при движении с горы, что позволяет замедлить авто без использования рабочего тормоза, чтобы исключить перегрев и отказ рабочих механизмов.

Типы привода

Существующие виды тормозных систем различаются и по типу привода. В задачу привода входит передача усилия рабочие механизмы или выполнение определенных действий с их составными частями.

Их можно разделить на:

1. Механический
2. Гидравлический
3. Пневматический
4. Комбинированный

В механическом типе водитель воздействует на рабочие узлы посредством систем тяг, тросов и рычагов. Для рабочих тормозов этот тип привода обычно не используется, зато он нередко применяется на стояночном тормозе.

Гидравлический – самый распространенный на легковушках привод. Построен он на физическом свойстве жидкости — несжимаемости. Это позволяет использовать жидкость для передачи усилия на рабочие механизмы.

Устройство простейшей системы тормозов

Пневматический привод применяется на грузовиках. Здесь основным рабочим телом выступает сжатый воздух, нагнетаемый компрессором. Водитель же нажимая на педаль, открывает каналы, по которым воздух подается в специальные камеры связанные с рабочими механизмами.

Комбинированные приводы обычно используются на спецтехнике. Такой привод может включать в себя конструктивные элементы перечисленных типов приводов. К примеру, он может быть гидромеханическим, электромеханическим и т. д.

Разновидности рабочих механизмов

Рабочие механизмы воздействуют на колеса, обеспечивая замедление их вращения. То есть, это основные элементы тормозной системы. Они могут быть ленточными, дисковыми и барабанными. Первый тип практически не используется и его можно встретить только на спецтехнике. Суть работы его сводится к тому, что на оси, которая передает вращение на колесо, сделан барабан, с одетой на нем лентой. При торможении водитель воздействует на ленту, натягивая ее, и за счет трения скорость вращения барабана замедляется.

Дисковые механизмы – одни из самых распространенных на легковых машинах. Здесь основным рабочим элементом выступает диск, жестко посаженный на колесную ступицу. Привод системы связан с суппортом, установленном на тормозном диске. В нем установлены фрикционные колодки. При торможении посредством суппорта осуществляется прижим колодок к диску, и трение между ними замедляет вращение ступицы.

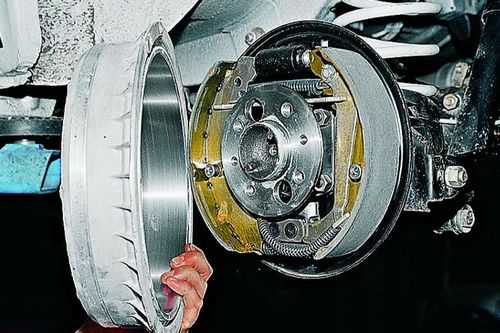

В барабанных тормозах вместо диска используется барабан, посаженный на ступицу. Внутри него на неподвижной части ступицы размещены две колодки в виде полумесяцев. При торможении привод обеспечивает разжатие колодок, в результате они прижимаются к барабану и замедляют его вращение.

Прокачка тормозной гидравлической системы

Причины, по которым следует делать прокачку тормозов:

• при нажатии на ручку тормоза, она уходит до самой грипсы, т.е. имеет слишком большой ход, но при этом колодки не шевелятся, или не достают до тормозного диска;
• тормозная ручка проваливается при нажатии или имеет слишком легкий ход;
• при резком нажатии ручки, после срабатывания тормоза ручка продолжает плавно падать.

Все ясно. Причиной отказа тормозной системы стал воздух, попавший внутрь. Первым делом необходимо найти место, где система схватила воздух. Это может быть поврежденная гидроарматура, закипание жидкости вследствие перегрева, ослабленный штуцер прокачки на цилиндре. После проверки всей системы на предмет утечки жидкости, можно приступать к прокачке.

Прокачку гидравлики производим обязательно на ровной и горизонтальной поверхности. Колодки следует развести, чтобы до диска они не доставали. Далее откручиваем главный цилиндр и закрепляем его строго горизонтально. Каждая система имеет свои особенности прокачки, поэтому лучше делать это по инструкции. Жидкость для прокачки должна соответствовать той марке, которая указана в паспорте.

Теперь следует надеть кембрик на болт прокачки и погрузить его в емкость для сбора остатков жидкости. Откручиваем крышку расширительного бачка, заливаем жидкость до максимального уровня. Несколько раз плавно и не спеша нажимаем на ручку тормоза. Нажимаем до тех пор, пока она не станет тугой. Теперь удерживая ручку, откручиваем болт прокачки с кембриком, не отпуская при этом ручку. Доливаем жидкость в расширительный бачок. Проводим процедуру до тех пор, пока ручка не станет жесткой. Закручиваем расширительный бачок и убираем инструмент. Готово, тормоза прокачаны.

Виды вело-тормозов

 Есть несколько основных типов велосипедных тормозных систем:

• дисковая (механические тормоза или гидравлические);
• ободная (V-брейки и U-брейки, клещевые, а кроме того, кантилеверные тормоза);
• педальная или по-другому барабанная (втулочная);
• стремянная;
• роллерная (тоже втулочная).

Задними втулочными тормозами (барабанными, роллерными) оснащаются следующие вело-модели:

• городские односкоростные;
• детские;
• складные.

А на горных, шоссейных, гибридных и туристических, а также на передних колесах городских и складных великов ставят тормоза ободные.

Что касается дисковых тормозов различных конфигураций, то они буквально необходимы там, где требуется превосходная велосипедная проходимость.

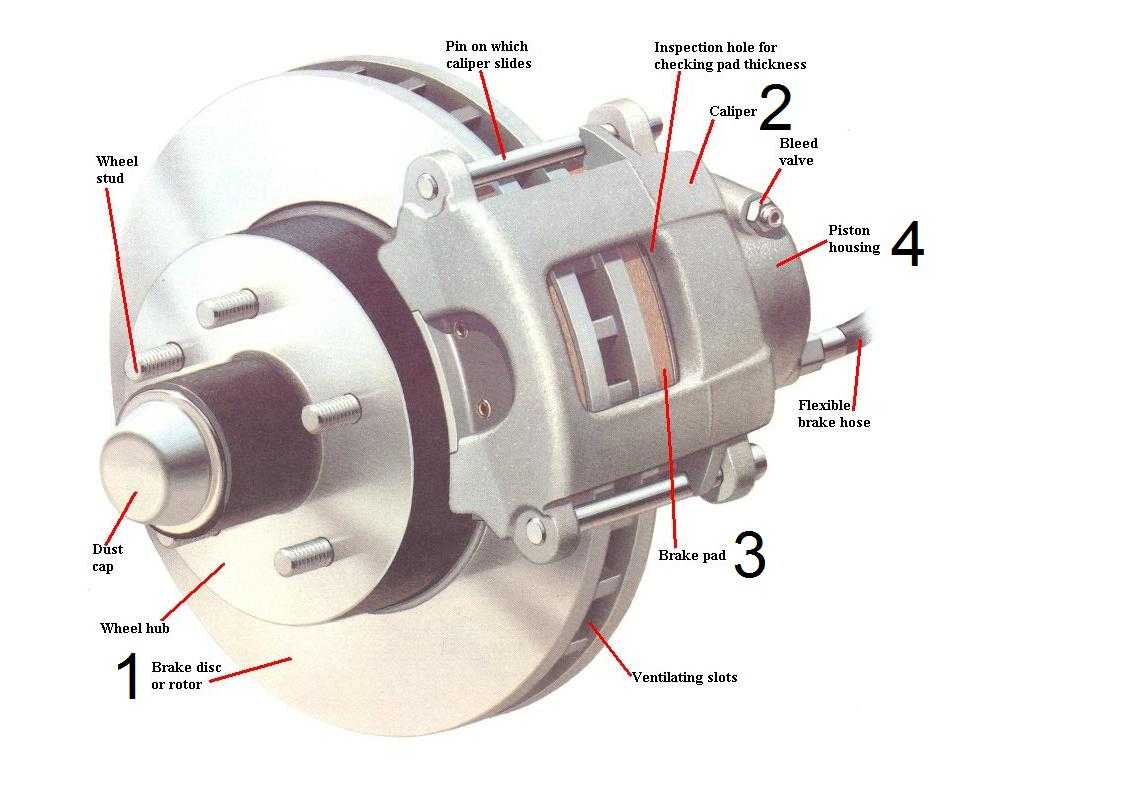

Как устроены дисковые тормоза

В большинстве современных автомобилей дисковые тормоза стоят и на передней, и на задней осях. Колодки направлены перпендикулярно к поверхности тормозного диска и работают на ровной плоскости диска.

Про тормозные диски и колодки мы написали отдельные статьи:

1. Тормозные колодки: зачем нужны, как правильно подбирать и когда менять.
2. Тормозные диски: как работают и какие бывают.

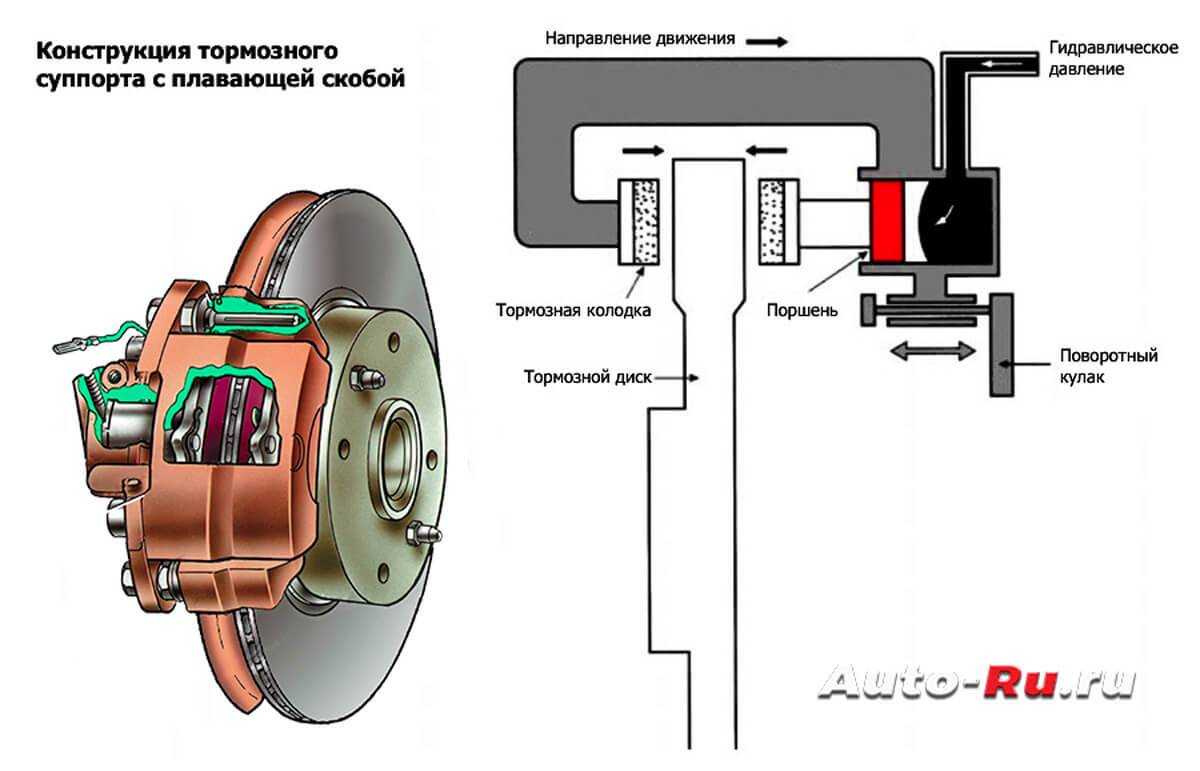

Тормозные суппорты бывают одно-двухпоршневые с плавающей скобой либо же четырех- или шестипоршневые с фиксированной скобой.

На легкие бюджетные автомобили ставят однопоршневые суппорты с плавающей скобой. Она держится и двигается в суппорте за счет подвижных направляющих — пальцев суппорта. В скобу устанавливают тормозные колодки.

Рабочий цилиндр тормозного суппорта расположен с внутренней стороны, это сильно экономит место и позволяет использовать колесные диски с небольшим вылетом. Суппорт с плавающей скобой используют и для машин потяжелее — небольших кроссоверов и минивэнов. В этом случае суппорт гораздо массивнее, поршень больше. В редких случаях в суппорте с плавающей скобой можно встретить два поршня.

Задние тормоза Фольксвагена Тигуана

Задние тормоза Фольксвагена Тигуана

В мощные и тяжелые машины ставят более эффективные тормоза с многопоршневыми суппортами. В их конструкции нет плавающей скобы, тормозной суппорт крепится к кулаку, колодки устанавливаются в него же.

Тормозные цилиндры расположены друг напротив друга, их обычно два, четыре или шесть. Чем больше поршней — тем больше рабочая площадь цилиндра, а значит, и тормозное усилие. Конструкция занимает больше места, приходится использовать диски с большим вылетом — рабочие тормозные цилиндры есть с обеих сторон тормозного диска.

Зато такое решение позволяет сделать вместо одного большого поршня на плавающем суппорте два или четыре маленьких с фиксированной скобой. Это дает возможность уменьшить диаметр тормозного диска, сохранив тормозное усилие, что актуально для внедорожников с высоким профилем шин и малым диаметром колесного диска. Многопоршневые суппорты также используются в спортивных и гоночных автомобилях.

На любом тормозном цилиндре есть прокачной штуцер. Он нужен для удаления воздуха из системы после ремонта.

Основная тормозная система

На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.

Схема гидропривода тормозов

1 – тормозные цилиндры передних колес; 2 – трубопровод передних тормозов; 3 – трубопровод задних тормозов; 4 – тормозные цилиндры задних колес; 5 – бачок главного тормозного цилиндра; 6 – главный тормозной цилиндр; 7 – поршень главного тормозного цилиндра; 8 – шток; 9 – педаль тормоза

В гидропривод основной ТС входят:

• главный тормозной цилиндр с вакуумным усилителем или без него;
• регулятор давления в задних тормозных механизмах;
• рабочий контур (трубопровод диаметром 4-8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 – 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

Схема вакуумного усилителя

1 – главный тормозной цилиндр; 2 – корпус вакуумного усилителя; 3 – диафрагма; 4 – пружина; 5 – педаль тормоза

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, “проседает”, а задние колеса “разгружаются”. Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.

Химический состав тормозной жидкости, как подобрать тормозную жидкость по химическому составу?

Гликоли. Большинство тормозных жидкостей основано на различных соединениях гликолей (двухатомных спиртов). Хотя эти соединения используются для получения тормозных жидкостей, удовлетворяющих требования стандарта DOT 3. их превышенные гигроскопические свойств являются причиной относительно встрой абсорбции влаги, сопровождающейся снижением температуры кипения тормозной жидкости. При условии, если свободные гидроксилы частично связаны сложными эфирами с борной кислотой. >разуется высококачественная тормозная жидкость DOT 4 (или «DOT 4+», Super DOT 4»), которая, при взаимодействии с влагой, полностью ее нейтрализует. Поскольку снижение темпе­ратуры кипения тормозной жидкости DOT 4 за время ее эксплуатации происходит значительно медленнее по сравнению с жидкостью DOT 3, срок службы увеличивается.

Жидкости на основе минеральных масел (ISO 7308). Преимуществом тормозных жидкостей созданных на основе минеральных масел. является отсутствие у них гигроскопичности, поэтому температура кипения (при отсутствии абсорбции влаги не снижается. Минеральные и синтетические масла для тормозных жидкостей отбираются с особой тщательностью. Для обеспечения как можно меньшей зависимости вязкости от температуры в тормозную жидкость добавляются спе­циальные присадки.

Нефтяная промышленность, помимо топлив, также поставляет для тормоз­ных жидкостей различные присадки, улучшающие их свойства. Следует от­метить, что не рекомендуется в тормоз­ные системы, в которых в качестве тормозной жидкости применяются гликоли добавлять тормозные жидкости, соз­данные на основе минеральных масел (или наоборот), чтобы не допустить на­бухания эластомеров.

Силиконовые жидкости (SAE J 1705). Поскольку силиконовые жидкости, так­же как и минеральные масла, не абсор­бируют влагу, они в ряде случаев ус­пешно применяются в качестве тормоз­ной жидкости. Недостатками сили­коновых жидкостей являются сущест­венно более высокая сжимаемость и худшие смазывающие свойства, что ог­раничивает их применение в качестве рабочей жидкости во многих гидравли­ческих системах,
