Замена тормозных трубок ваз 2114

Схема тормозной системы ВАЗ 2107

В вазовских моделях классического исполнения 2101-2107 используется двухконтурная система тормозов. Первый контур отвечает за торможение передних колес, второй – за задних. Они не связаны друг с другом. Это нужно для обеспечения безопасности движения. В случае, если откажет первый контур, то остановится вам поможет второй или наоборот.

Устройство и основные компоненты системы

• Главный тормозной цилиндр
• Бачок запаса тормозной жидкости
• Вакуумный усилитель тормозов
• Шланги и трубки
• Передние тормозные механизмы: суппорт, цилиндры, колодки, диск
• Задний механизм: рабочий цилиндр, барабан, колодки
• Ручной (стояночный) тормоз: рычаг в салоне, тросы, рычаг привода колодок в задних барабанах

Рассмотрим каждый элемент подробно.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Основная тормозная система

На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.

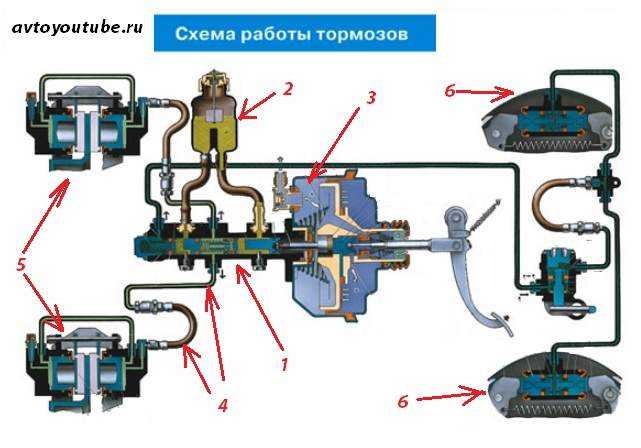

Схема гидропривода тормозов

1 – тормозные цилиндры передних колес; 2 – трубопровод передних тормозов; 3 – трубопровод задних тормозов; 4 – тормозные цилиндры задних колес; 5 – бачок главного тормозного цилиндра; 6 – главный тормозной цилиндр; 7 – поршень главного тормозного цилиндра; 8 – шток; 9 – педаль тормоза

В гидропривод основной ТС входят:

• главный тормозной цилиндр с вакуумным усилителем или без него;
• регулятор давления в задних тормозных механизмах;
• рабочий контур (трубопровод диаметром 4-8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 – 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

Схема вакуумного усилителя

1 – главный тормозной цилиндр; 2 – корпус вакуумного усилителя; 3 – диафрагма; 4 – пружина; 5 – педаль тормоза

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, “проседает”, а задние колеса “разгружаются”. Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.

Внештатная ситуация

Трубки и шланги, которые соединяют отдельные элементы тормозных систем (т.н. тормозные магистрали), нужны для передачи усилий. В системе имеется специальная рабочая жидкость (именно она является носителем энергии), которая передает усилие от педали тормоза к главному цилиндру, а уже потом усилие идет к рабочим цилиндрам. Вообще, пробитие трубок случается редко, но вот соединительные узлы и впрямь могут подтекать – это большой редкостью не является. Зачастую автолюбителю достаточно лишь осмотреть гидравлический контур, предварительно подняв автомобиль или загнав его на смотровую яму. Эксперты подтверждают, что осмотр и диагностика тормозных систем авто должны осуществляться каждые 50 тысяч километров пробега. Отдельные элементы контура нужно заменять с определенной периодичностью.

Масло моторное

ACCENT sedan (MC) (11.05 — 10)

Запчасти на Chevrolet lacetti

Масло моторное

LACETTI sedan (J200) (03.03 — )

Важно отметить, что контуров в системе тормоза два. Один является основным, а другой дублирующим

Обычно работают оба контура, но стоит одному выйти из строя, как второй возьмет на себя всю его работу. За счет этого вероятность возникновения ситуации, когда вся система торможения выходит из строя, сокращается в разы

Но как понять, что с тормозными трубками случилась неприятность, не обращаясь к специалисту? Здесь надо обращать внимание на следующее:

• Тормозные барабаны начали греться сильнее обычного;
• Наблюдается утечка тормозной жидкости;
• При осмотре было выявлено, что тормозные шланги начали покрываться трещинами;
• Наблюдается неравномерный износ установленных тормозных колодок;
• Педаль тормоза имеет большой свободный ход;
• При нажатии на педаль тормоза водитель слышит скрип и ощущает пульсацию;
• Серьезно увеличился тормозной путь авто.

В большинстве случаев тормозные трубки просто отживают свое. Оригинальные трубки обычно являются металлическими, а металл служит не очень долго, ведь рано или поздно он начнет страдать от коррозии. Особенно быстро трубки изнашиваются в зимний период, когда дороги покрывают солью – веществом, которое ускоряет разрушение металла. Кроме того, удары камней, гравия и веток с дороги могут повредить трубки

Нельзя не отметить и важность правильного монтажа трубок. Если штуцеры перетяну, сами трубки зафиксированы неправильно или же сильно переломлены в нескольких местах, они будут изнашиваться быстрее

Это интересно: Реально ли сделать парктроник своими руками?

Как снять и установить задний тормозной цилиндр на ваз 2114

Задний тормозной цилиндр отвечает за эффективное торможение вашей машины. Поэтому нужно время от времени проверять его работу. Ведь от него зависит ваша безопасность на дороге. Находится он под барабаном заднего колеса. Для получения доступа к нему нужно снять колесо и вытащить барабан.

Выбираем тормозной цилиндр

На сегодняшний день существует огромное количество производителей запчастей для автомобилей. И нетрудно запутаться при выборе качественных запчастей. Для того, чтобы определиться с выбором, можно почитать отзывы в интернете. Мы тоже почитали и пришли к определенным выводам. Самым надежным тормозным цилиндром считается цилиндр фирмы ATE. Также не уступает ему цилиндр . Можно еще посмотреть на продукцию фирмы Крафт.

Как определить неисправность тормозного цилиндра

Первым звоночком неисправности в тормозной системе будет утечка тормозной жидкости. Также можно оценить состояние цилиндров при замене задних колодок. Обычно в тормозных цилиндрах рвутся резинки, закисают поршни. Конечно их можно отремонтировать, но гораздо проще поменять их на новые, благо цена на них не кусается. В магазинах можно найти цилиндры в пределах 400 рублей.

Замена заднего тормозного цилиндра

Первым делом нужно снять тормозной барабан.

Поднимаем ручник до упора.

Снимаем со штуцера прокачки колпачок и ключом на 8 полностью выкручиваем его.

Смазываем штуцер смазкой.

Ослабляем затяжку штуцера тормозной трубки.

Окончательно выкручиваем штуцер.

Откручиваем 2 болта крепления рабочего цилиндра.

Наденьте на трубку колпачок от штуцера, чтобы не вытекала тормозная жидкость.

Снимаем тормозной цилиндр со щита.

перед установкой очищаем все делали от ржавчины и грязи и обезжириваем рабочие поверхности.

Устанавливаем тормозной цилиндр на место в обратном порядке.

Устанавливаем на место тормозной барабан.

Прокачиваем тормозную систему и проверяем все на герметичность.

Некоторые советы

1. Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
2. «Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
3. Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
4. Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
5. Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
6. Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

Топливные трубки

Трубки топливопровода соединяются с помощью другого типа крепления, и снимаются совершенно иначе, но чаще всего тоже предварительно проливаются WD-40

Внимание! При проведении работ на топливной системе рекомендуется отсоединить отрицательный кабель аккумулятора, запрещается курить и использовать источники открытого огня!. Если у вас относительно новый автомобиль или в нем уже производили замену топливопровода, есть вероятность, что для установки были выбраны современные быстросъемные штуцеры

Закрепление муфты обеспечивается специальными усиками, или зажимами, которые находятся внутри фиксатора и приводятся в действие одной или двумя кнопками в его основании. Никаких дополнительных инструментов для снятия не требуется

Если у вас относительно новый автомобиль или в нем уже производили замену топливопровода, есть вероятность, что для установки были выбраны современные быстросъемные штуцеры. Закрепление муфты обеспечивается специальными усиками, или зажимами, которые находятся внутри фиксатора и приводятся в действие одной или двумя кнопками в его основании. Никаких дополнительных инструментов для снятия не требуется.

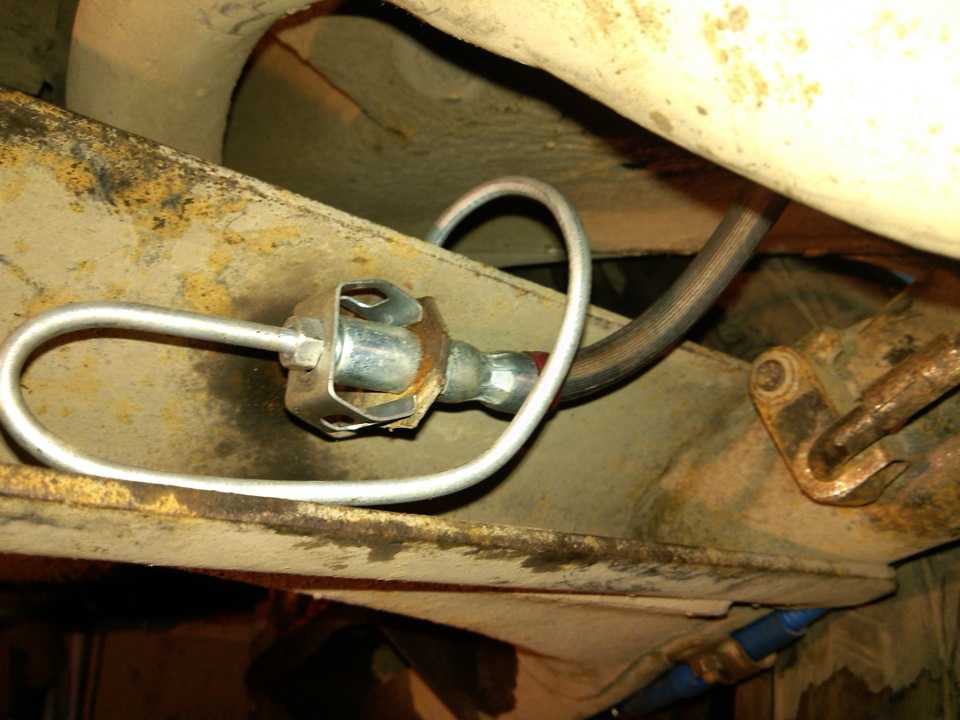

Как открутить старый тормозной шланг

1. Тщательно зачищаем щеткой по металлу все болтовые соединения, которые будем откручивать: крепление фиксатора тормозной шланги к рабочему цилиндру, болт, соединяющий ее с цилиндром, узел стыковки шланга с тормозной трубкой и их фиксирующую пластину. Эти места находятся в районе колеса, то служат отличным хранилищем дорожной грязи и ржавчины. Это нужно делать, чтобы не возникло проблем при демонтаже всех этих деталей.

2. Выкручиваем крышку с бачка запаса тормозной жидкости и вместо нее надеваем целлофановый пакет и закручиваем крышкой с бачка сцепления. Это необходимо для герметизации тормозной системы. Проделав такой «трюк», вы не потеряете много «тормозухи» при замене передних тормозных шланг на классике.

3. Пассатижами или круглогубцами вынимаем фиксирующую скобу с места соединения трубки и шланга. Она нужна для предотвращения самопроизвольного откручивания штуцера.

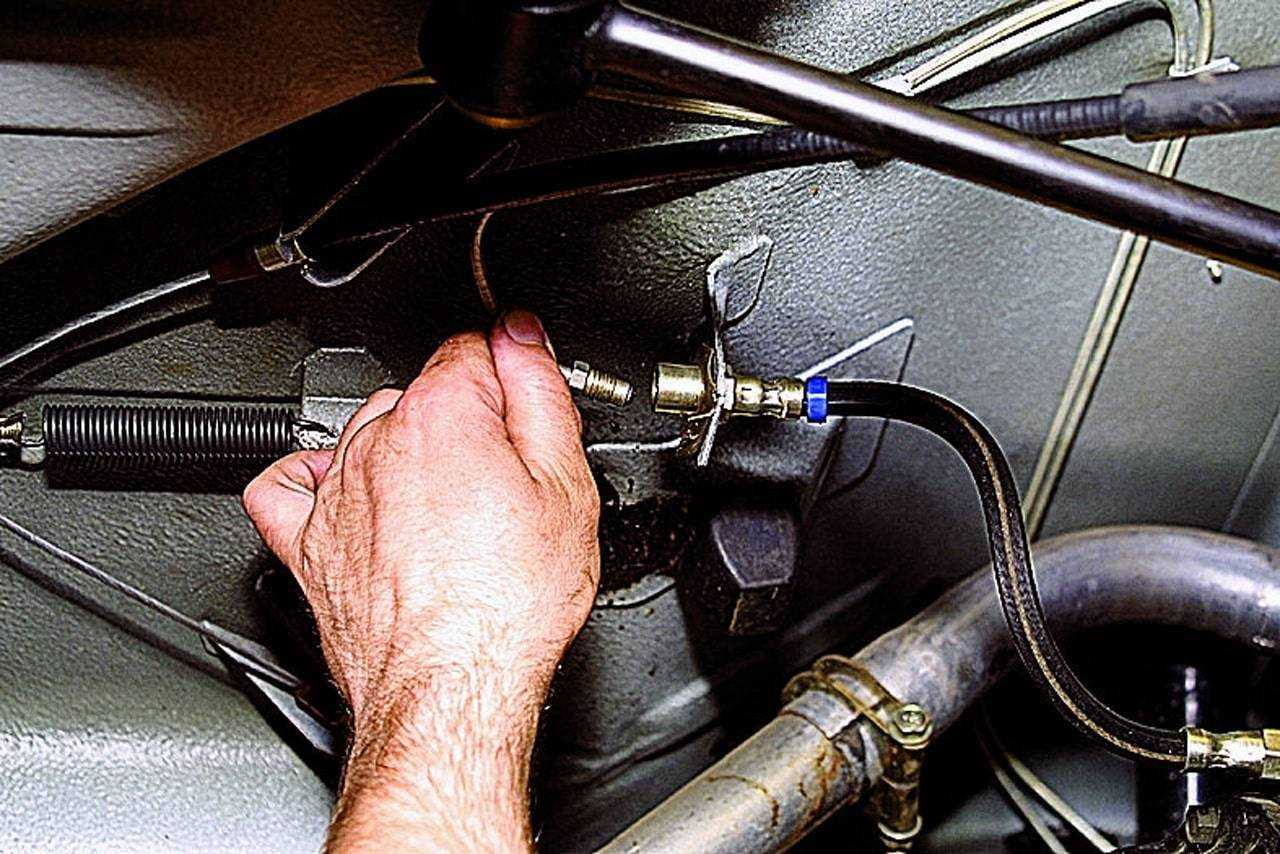

4. Специальным разрезным ключом на «10» откручиваем металлическую трубку от штуцера шланги, зафиксировав его ключом на «17».

Важно! При откручивании штуцера трубки следите за тем, чтобы она не крутилась вместе со штуцером. Есть шанс ее сломать

Чтобы это предотвратить, нужно «замочить» место контакта WD-40 и разработать его небольшими раскачиваниями ключа в сторону открытия и закрытия. Если это не помогло, то снимаем противоположный конец передней тормозной шланги, фиксируем штуцер, а ключом на «17» откручиваем шлангочку.

Сняв шланг с металлической трубки, ее штуцер закрываем колпачком, о котором говорилось выше. Это предотвратит потерю тормозной жидкости.

5. Чтобы открутить тормозной шланг от рабочего цилиндра, нужно ключом на «10» выкрутить болт крепления фиксатора шланги от ступицы колеса. Снимаем фиксирующую скобу.

6. Накидным ключом или головкой на «14» выкручиваем болт крепления шланга от тормозного цилиндра.

Рекомендуется поменять старые уплотнительные медные шайбы на новые. Их увидите, когда будите вынимать крепежный болт из штуцера шланги и посадочного места рабочего цилиндра. Они уплотняют место соединения, поэтому их должно быть две – одна сверху под головкой болта, вторая снизу, между цилиндром и штуцером.

Со снятием закончили, сборка производится в обратной последовательности. После этого рекомендуется прокачать тормозную систему, как это сделать – рассказывал подробно в прошлой статье. Проверяем места соединения на предмет течи, при необходимости подтягиваем их.

Видео, замена передних тормозных шланг ВАЗ 2106, ВАЗ 2107:

Замена переднего тормозного цилиндра

На передних колесах автомобилей ВАЗ устанавливаются суппорты:

• у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
• на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

• ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
• домкратим машину, скидываем переднее колесо;
• отворачиваем шестигранником два крепления суппорта;
• ослабляем гайку тормозного шланга;
• отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
• отводим в сторону ПТЦ вместе со скобой;
• отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;

устанавливаем другую, новую запчасть, производим сборку.

Признаки воздуха в тормозной системе

Завоздушивание системы торможения автомобиля чревато серьезными последствиями, т.к. при очередной попытке остановить машину педаль тормоза может провалиться и не сработать. Диагностика при каждом техническом обслуживании – верный метод сохранения всей схемы конструкции. На большинстве гражданских автомобилей с завода устанавливается гидравлическая система торможения. При нажатии педали водителей происходит передача усилия на вакуумный усилитель, который приводит в действие суппорта с колодками. За счет этого и происходит торможение.

Ситуация, когда в этот контур попадает воздух, проявляется следующим образом:

Вызвано попадание воздуха несвоевременным обслуживанием машины. Редкая замена колодок ведет к тому, что суппортам приходится работать на полное прилегание, т.к. сами колодки изношены. Недостаток жидкости в контуре ведет к раннему износу цилиндров в суппорте и постепенному просачиванию воздуха.

Отсутствие воздуха в контуре зависит от того, как правильно прокачать тормоза на ВАЗ 2114. Процедура не сложная, но требует внимания и повторной перепроверки, т.к. работоспособность всех узлов должна быть в норме.

Предназначение тормозных труб

Что бы иметь ясную картину, для чего нужны и какую роль выполняют тормозные трубки, не нужно их рассматривать как отдельный элемент, необходимо ознакомиться со всей тормозной системой автомобиля. Таким образом, поняв работу системы в целом, будет ясна задача трубок. Система торможения, поверхностно, работает таким образом: при необходимости сбавить скорость или резком торможении, водитель выжимает соответственную педаль, и поршень, находящийся в главном цилиндре, под высоким давлением, начинает гнать жидкость по специальным путям.

Само же торможение или полная остановка авто происходит в момент, в момент преобразования усилий давления жидкости на цилиндры колес в сопротивление тормозных колодок. Так вот, пути, по которым поршень гонит жидкость к колесам состоят из тормозных трубок и шлангов. Выход из строя любой детали системы проводит в поломке всей системы торможения, и следовательно, ваш автомобиль становиться не пригодным для эксплуатации.

Замена главного тормозного цилиндра на ВАЗ-2107 Клуб любителей классики ВАЗ-2107, ВАЗ 2106

2. ключ на 10 (рожок, торцовый — все равно, как удобно).3. Ключ на 13.4. Отвертка (зависит от того, какие хомуты стоят у Вас на резиновых шлангах).5. Шприц. Лучше кубов на 5 или даже 10. У меня был под рукой на 2 кубика – часто заполнять приходилось.6. Собственно, новый главный тормозной циллиндр:

При покупке убедитесь, что все отверстия и штуцеры хорошо закрыты пробками:

Затем хитрым ключом для тормозных трубок/штуцеров откручиваем все 3 трубки (на фото — красные стрелки) и слегка отодвигаем их в стороны, дабы при снятии старого циллиндра не зацепить их хвосты (желательно оставить их без пыли-грязи) при проведении замены…И ключом на 13 откручиваем 2 гайки крепления ГТЦ к ВУ (на фото — синие стрелки):

Снимаем старый ГТЦ:

Хорошо вытираем остатки ТЖ на ВУ, особенно в полости, куда вставляется ГТЦ.Снимаем защитную пробку с нового ГТЦ и ставим вместо нее сальник, снятый со старого, либо новый — тут уж смотреть на состояние старого. Ставим новый циллиндр на место и затягиваем крепежные гайки:

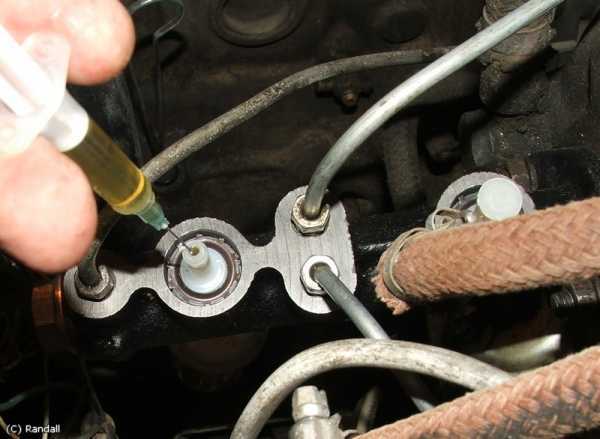

Капаем до тех, пор, пока ТЖ не перестанет «уходить» в отверстия. Т.е. она должна быть видна (полость внутри циллиндра заполнена ТЖ):

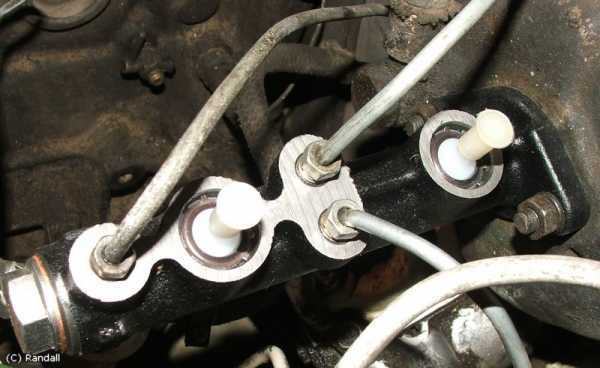

Теперь ставим на место передние трубки и закручиваем их все тем же хитрым ключом. Ту же процедуру делаем и с трубкой задних тормозов.

Берем бачок с резиновыми шлангами. У меня после слива ТЖ в нем на дне оказался жуткий осадок серого цвета с явным присутствием бог знает чего. Посему я его вместе с шлангами вечером снял, забрал домой, выдраил, высушил, а утром уже менял ГТЦ. Вот так он у меня стал выглядеть после данной процедуры:

Заливаем ТЖ в бачок и подключаем контакты к датчику уровня ТЖ на его крышке. Все, процедура замены ГТЦ закончена.

Теперь берем помощника и выполняем прокачку тормозов. Процедура весьма стандартна, посему описывать тут нечего.
