Лада Largus «Белый автобус» › Бортжурнал › Ремонт рулевой рейки (замена подшипников) на Ларгусе K4M.
В прошлом году появился люфт в рулевой рейке в частности с левой стороны, при том, что все сухо. Проездив так некоторое время, начал мониторить эту тему. Перелопатил весь интернет, информации мало, в основном многие подтягивают «сектор» и на этом все заканчивается или меняют рейку. Но нашел ролик в Ютубе, парень на Ларгусе с К4М меняет подшипники в червячном узле, но ни номеров подшипников, ни номеров сальника не указывает, а сама рейка не детализируется, поиски продолжились и на Драйве нашел пост по замене подшипников с номерами, но опять без сальника.Вообщем подумав, что люфтить там больше нечему с левой стороны, решил подтянуть «сектор», руль стал туже крутиться, но люфт остался. Пришла очередь подшипников, заказал два подшипника, масло в ГУР, ну а сальник придется оставить старый. Забрал подшипники и масло и к другу juk047 в гараж.Домкратим авто, снимаем колеса. Далее в салоне необходимо отсоединить вал рулевого колеса от вала рулевой рейки с помощью ключа на «13».
Не забываем зафиксировать руль, дабы не провернуть его и после не угробить рулевой шлейф.Дальше отсоединяем рулевые наконечники с обеих сторон от поворотного кулака, открутив гайку ключом «16» и парами ударов по уху кулака.
Если есть защита двигателя, ее необходимо снять, далее откручиваем заднюю опору ДВС ключом «18» и убираем ее в сторону, а на ее место я вставил отвертку, чтобы подвинуть двигатель вперед, для более удобного доступа к рейке.
Снимаем тепловой экран самой рейки, он крепится четырьмя болтами на 6, под ключ «10» и на нем клипса, которая держит провод лямбды. Выводим экран в правую сторону.
Теперь остается самая эротика, открутить трубки, подводящие масло к рейке. С помощью какай то матери отгибаем защитные пластины от трубок, а далее ключом «19» сначала откручиваем нижнюю трубку и готовим тару для масла, т.к. оно польется 100%, даем слиться маслу, аккуратно потянув за тяги выдавливаем остатки масла из рейки и дальше откручиваем вторую трубку ключом на «17». Не забываем заткнуть отверстия и обмотать концы трубок, дабы не позволив грязи попасть в механизм.
Теперь осталось открутить саму рейку, она крепится двумя болтами под ключ «18», открутив рейку вынимаем ее в левую сторону, при этом покручивая по обстоятельствам.Все, рейку снял.
Не забудьте пометить как вал (на руль) стоит относительно своего корпуса, при этом рейка приблизительно находиться в центре.Теперь необходимо разобрать механизм угловой передачи, для этого откручиваем «сектор», при этом считая обороты, после ключом «12» откручиваем две трубки перепускные,далее ключом «13» откручиваем два болта и вынимаем механизм.
Теперь все это отмываем и разбираем, меняем подшипники и сальник, смазываем шариковый подшипник и собираем в обратной последовательности. Сухарь я затянул чуть больше чем было.
Нижний подшипник к/н 16005 FAG 300 рублей.
Верхний подшипник к/н H05087 INA 1400 рублей
28.5х43х6.5 NBR старыйМасло трансмиссионное минеральное «ELFMATIC G3», 1л к\н 194734 300 рублей.
Все собираем, смазываем все болтики и гаечки, чтобы они потом хорошо откручивались. После заливаем масло, крутим руль, чтобы масло чуть чуть попало в рейку, после запускаем мотор и не даем насосу хапнуть воздуха, подливаем масло и выставляем уровень.
Надеюсь данный пост будет полезен, т.к. когда я искал информацию, ее не хера не было.
Какие преимущества электроусилителя руля на ВАЗ 2109
На автомобиле ВАЗ 2109 помимо гидроусилителя можно установить электроусилитель руля. Установка такого устройства перед гидроусилителем имеет ряд преимуществ:
- Простота монтажа. Агрегат ставится одним узлом, нет необходимости вмешиваться в моторный отсек.
- Большая надежность, которая увеличивается за счет отсутствия ряда элементов: шкивов, шлангов, жидкости.
- Экологическая чистота и энергосберегаемость. Мощность потребляется только при выполнении маневрирования, что снижает затраты на расходование энергии и экономит топливо.
- Обеспечивается пассивная безопасность в случае удара, существует система самодиагностики.
- Информативность. Увеличение скорости движения авто обеспечит рост усилия на руле.
Какой тип усиления руля установить решает сам автовладелец. Любой способствует уменьшению усилия, прикладываемого на руль и простоту управления.
Привод
Привод в конструкции рулевого управления используется для передачи перемещения рейки или сошки на управляемые колеса. Причем в задачу этой составляющей входит изменение положения колес на разные углы. Обусловлено это тем, что колеса при повороте движутся по разным радиусам. Поэтому колесо с внутренней стороны при изменении траектории движения должно поворачиваться на больший угол, чем внешнее.
Конструкция привода зависит от используемого механизма. Так, если на авто используется «шестерня-рейка», то привод состоит всего лишь из двух тяг, соединенных с поворотным кулаком (роль которого выполняет амортизационная стойка) посредством шарового наконечника.
К рейке эти тяги могут крепиться двумя способами. Менее распространенным является жесткая фиксация их болтовым соединением (в некоторых случаях соединение осуществляется через сайлент-блок). Для такого соединения в корпусе механизма проделано продольное окно.
Более распространенный метод соединения тяг – жесткое, но подвижное соединение с концами рейки. Для обеспечения такого соединения на конце обеих тяг сделан шариковый наконечник. Посредством гайки этот шар прижимается к рейке. При передвижении последней тяга меняет свое положение, что и обеспечивает имеющееся соединение.
В приводах, где используется механизм «червяк-ролик», конструкция значительно сложнее и представляет собой целую систему рычагов и тяг, получивших называние рулевой трапеции. Так, к примеру, на ВАЗ-2101 привод состоит из двух боковых тяг, одной средней, маятникового рычага и поворотных кулаков с рычагами. При этом для обеспечения возможности изменения угла положения колеса поворотный кулак крепиться к рычагам подвески при помощи двух шаровых опор (верхней и нижней).
Большое количество составных элементов, а также соединений между ними делает такой тип привода более подверженным износу и возникновению люфтов. Этот факт — еще одна причина отказа от червячного механизма в пользу реечного.
Устройство
| Внешние видеофайлы |
|---|
Гидроусилитель представляет собой замкнутую гидравлическую систему, состоящую из насоса, регулятора давления, бачка с запасом гидравлической жидкости, управляющего золотника и силового гидроцилиндра.
Насос (с приводом от двигателя автомобиля или электромотора), регулятор давления (обычно в виде перепускного клапана, сливающего избыток расхода насоса мимо золотника) и бачок с запасом гидравлической жидкости предназначены для создания рабочего перепада давлений в гидросистеме усилителя.
Силовой гидроцилиндр двойного действия (то есть умеющий создавать усилие в двух направлениях) в современных легковых автомобилях обычно интегрируется с рулевой рейкой и передает усилие на неё. Золотник устанавливается на рулевой колонке и реагирует на вращательный момент на валу колонки.
Придумано множество способов преобразовать вращательный момент рулевого колеса в работу золотника. Большинство основаны на подвижности отдельного участка вала рулевой колонки. В современных машинах роль подвижного элемента колонки обычно играет торсион — радиально пружинящий участок вала рулевой колонки. Золотник реагирует на угловой сдвиг между концами торсиона при наличии усилия на руле. Существуют конструкции с осевой подвижностью участка вала рулевой колонки: осевое перемещение задается винтовой передачей, преобразующей вращательное усилие руля в поступательное движение штока золотника. В некоторых конструкциях усилие поворота колес регистрируется не на рулевой колонке, а на других узлах передачи усилия от руля к колесу.
- Принцип работы гидроусилителя руля автомобиля ЗИЛ-130:
При прямолинейном движении автомобиля золотник за счёт пружин удерживается в нейтральном положении, при этом все каналы золотника открыты.
При повороте — при вращении руля винт вращается и вкручивается в шариковую гайку. При этом он смещается вместе с золотником и подшипниками и смещает плунжеры, сжимая пружины. Как только подшипники упрутся в корпус, винт с золотником перестанет смещаться, а смещаться начнёт шариковая гайка с поршнем и рейкой, при этом как бы накручиваясь на винт. При смещении золотника центральный канал от насоса останется связанным с одним из боковых каналов, а другой боковой канал останется связанным с каналом слива. При смещении поршня усилие будет передаваться от рейки сектору, а от него через вал сошке. Так как центральный канал от масляного насоса связан с одним из боковых каналов, то масло пойдёт из него в одну из полостей гидроцилиндра и будет давить на поршень, помогая смещать его и облегчая усилие, прилагаемое на рулевое колесо.
При прекращении вращения руля винт перестаёт вкручиваться в гайку и минимальное движение поршня передаётся на винт и золотник. Золотник возвращается в нейтральное положение. Все каналы открываются, масло от насоса начинает уходить на слив, и усилитель прекращает свою работу. Кроме того, возвращению золотника в нейтральное положение способствуют пружины, давящие на плунжеры и на подшипники.
При увеличении сопротивления повороту начнёт возрастать давление в линии от насоса через золотник в одну из полостей гидроцилиндра. Эта линия связана с полостью между плунжерами, где находятся пружины. Повышенное давление будет давить на плунжеры, а они — на подшипники. Плунжеры будут стараться вернуть золотник в нейтральное положение. Часть масла начнёт уходить на слив, а водитель почувствует дополнительное сопротивление вращению руля — следящее действие за усилием.
При неработающем двигателе насос не накачивает масло и усилитель не работает. Управление автомобилем может осуществляться. При вращении руля поршень смещается и вытесняет масло из одной полости в другую через обратный клапан, и масло не мешает движению поршня.
Заводское масло и правила выбора
Так как Лада Ларгус – это фактически аналог Рено Логан, для этого автомобиля подходит масло ГУР с французской модели. В свою очередь это подтверждает и производитель Ларгус.
Что рекомендуется использовать для замены жидкости в ГУР на Ладе Ларгус
| Условия |
Марка
Кроме этих марок рабочей жидкости ГУР, производитель рекомендует некоторые аналоги, которые по своим характеристикам максимально приближены к оригиналу:
- Mobil ATF 220 или 320;
- Castrol ATF D2 или D3;
- Liqui Moly ATF 1100.
Результатом таких смешиваний станет вспенивание масла и, как следствие, выход из строя ГУР. Для замены необходимо использовать полный объем рабочей жидкости. Только соблюдение таких простых правил и рекомендаций по контролю уровня масла и выбору нужной марки в конечном итоге приведут к стабильной работе всей системы рулевого управления в целом. Так можно сэкономить деньги на дорогостоящий ремонт, а также значительно снизить риск попадания в ДТП из-за неисправного рулевого механизма.
Топливная система
Топливный бак у Ларгуса пластиковый, заправочный объем составляет 50 литров.
Выносного топливного фильтра, как у Гранты, Калины, Приоры, классики здесь нет. Имеется лишь сеточка на бензонасосе в топливном баке
Если вы обратили внимание, что приемистость автомобиля снизилась, он стал хуже разгоняться, то это повод проверить степень загрязнения сетки и при необходимости почистить ее
Из-за использования некачественного бензина забиться она может очень быстро. В остальном топливная система Ларгуса лишена каких-либо недостатков и слабых мест. В задней части автомобиля располагается полноразмерное запасное колесо. У такого решения есть плюсы и минусы.
Плюс в том, что, находясь под днищем, запаска не «съедает» полезный объем багажного отсека. Минусы – колесный диск покрывается обильной ржавчиной уже за несколько сезонов. А подвесная конструкция в большинстве случаев закисает за одну зиму. В связи с этим процесс демонтажа запаски может сильно усложниться.
Основные признаки проблем с рулевой рейкой Ларгуса
Конструкция рулевой рейки данной модели от Автоваза и Renault мало чем отличается от большинства других подобных агрегатов на других автомобилях. Причина, по которой узел преждевременно выходит из строя – езда по плохим дорогам и несвоевременное обслуживание. Рассмотрим основные ее признаки неисправности:
Рассматривая возможные неполадки данного агрегата именно в Ларгусе, стоит отметить довольно сложный процесс по снятию рулевой рейки. При отсутствии навыков провернуть процедуру по демонтажу рейки самостоятельно весьма сложно, поэтому в большинстве случаев неполадки с рейкой приводят в СТО.
Отличия ЭУР от ГУР
Это совсем различные агрегаты. Чтоб осознать главные отличия, довольно изучить гидроусилитель. Его основным компонентом является насос с приводом от коленчатого вала, он объеден с принципами деталями. Механизм работы гидроусилителя построен на гидравлике.
Читайте
Что касается ЭУР, то он приводится в действие с помощью электромотора. Также в его конструкцию входят электрический блок управления
, управляющий вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:
- При вращения руля торсионный вал скручивается;
- Особые датчики фиксируют изменение положения вала и посылают данные на электрический блок управления;
- Проанализировав информацию, блок подает команды на электромотор;
- В конечном итоге агрегат делает нужное усилие или упрощает поворот управляющего колеса.
Автовладельцы нередко спорят, какой из вариантов лучше для «десятки». Фактически ГУР является устаревшим узлом, который интенсивно выводится из современных легковушек. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Основным преимуществом перед «гидравликой» является надежность – электронный агрегат фактически не просит обслуживания. На мотор действует наименьшая нагрузка, поэтому, горючего тоже необходимо меньше. ЭУР неплох у наших критерий к тому же тем, что он отлично работает при отрицательных температурах.
Меняем масло в ГУР на автомобилях Лада Ларгус
Рано или поздно система требует замены рабочей жидкости, так же как и в двигателе. Согласно техническому регламенту масло ГУР, залитое на заводе, рассчитано на пробег не более 40 000 километров или на 2 года эксплуатации машины.
Замена ранее положенного срока
Смена рабочей жидкости раз в 40 тысяч км пробега ещё не значит, что можно про нее забыть и не проводить периодически проверку ее состояния в системе. Внеплановая замена масла ГУР требуется в следующих случаях:
- металлические частицы в жидкости;
- потемнение масла;
- посторонние запахи.
Причиной замены жидкости может стать и снижение ее уровня в системе из-за утечки. Это связано с тем, что низкий уровень масла в системе гидроусилителя вызывает его чрезмерный нагрев, а это приводит к выходу из строя основных узлов ГУР. Если автомобиль долгое время не эксплуатировался, масло в ГУР подлежит обязательной замене, т. к. велика вероятность образования за это время конденсата, а он является причиной возникновения эмульсии. Соответственно, жидкость теряет все свои основные свойства и не может использоваться по назначению.
Инструкция по замене масла
Поменять рабочую жидкость в системе гидроусилителя сможет любой автовладелец. Здесь нет ничего сложного, и обращаться в автосервис нет необходимости. Работа по замене масла своими руками начинается с подготовки следующих инструментов и материалов:
- около двух литров рекомендованного производителем масла;
- шприц на 20 куб. миллилитров и наконечник со шлангом к нему;
- торцевые ключи;
- подходящая ёмкость для слива старого масла.
Перед тем как начинать процедуру замены, следует прогреть двигатель до рабочей температуры. После с помощью шприца и шланга откачать жидкость из расширительного бачка. Дальнейший процесс выглядит следующим образом.
- Автомобиль устанавливается на эстакаду или над смотровой ямой, если нет такой возможности можно просто поднять переднюю часть с помощью домкрата.
- Снять АКБ и дополнительно его кожух.
- Чтобы добраться до всех нужных патрубков у рулевого механизма, нужно демонтировать все мешающие пластиковые детали.
- Провести осмотр всей системы ГУР, выявляя тем самым подтёки или трещины на расширительном бачке.
- Так как жидкость из бачка удалена, можно его демонтировать, сняв с креплений.
- От бачка отсоединяется трубка, идущая к гидроусилителю на рулевом механизме, при этом следует обязательно закрыть штуцер, на котором была установлена трубка.
- Найти патрубок для слива нетрудно: его размер меньше. После чего он опускается, в подготовленную заранее подходящую ёмкость.
- Далее понадобится помощь второго человека. Помощник должен, находясь в салоне, поворачивать руль вправо и влево до конца. Отработанная жидкость будет сливаться в ёмкость. Для ускорения процесса можно запустить двигательную установку.
- При сливе жидкости нужно помнить, что нельзя допускать попадание воздуха в систему гидравлического усилителя. Для исключения таких ситуаций второй человек должен периодически подливать в бачок масло. Если помощника нет, нельзя запускать двигатель. Достаточно вращать руль в обе стороны до тех пор, пока вся жидкость не сольётся с патрубка.
После слива старой жидкости в бачок заливается новое масло и запускается мотор. Теперь нужно поворачивать руль в обе стороны до крайних положений. Периодически нужно следить за уровнем жидкости в бачке. При снижении следует долить масло и продолжать манипуляции с рулём до тех пор, пока уровень в бачке не прекратит падать и не будут появляться пузырьки воздуха. После замены и тестирования остаётся собрать все пластиковые детали и установить их на место, затем ещё раз проверить затяжку хомутов на соединениях.
Возможные неисправности рулевого управления и способы устранения
Причина неисправности — Способ устранения
Увеличенный свободный ход рулевого колеса и стуки в рулевом управлении
Ослабление затяжки болтов крепления рулевого механизма — Затяните болты
Износ шаровых шарниров рулевых тяг — Замените шарниры
Износ карданного шарнира рулевого вала — Замените рулевой вал
Затрудненное вращение рулевого колеса
Проскальзывание ремня привода насоса ГУР — Замените ремень
Повреждение ремня привода насоса — Замените ремень
Недостаточный уровень рабочей жидкости — Восстановите уровень до нормы
Попадание воздуха в гидросистему — Удалите воздух
Перекручивание или повреждение шлангов — Устраните перекручивание или замените шланги
Недостаточное давление насоса ГУР — Замените насос
Повышенные внутренние утечки в насосе — Замените насос
Утечки жидкости из рулевого механизма — Замените дефектные детали
Нечеткий возврат рулевого колеса в среднее положение
Затрудненное проворачивание внутренних шарниров или шарниров наконечников рулевых тяг — Замените наконечники рулевых тяг
Деформация рейки рулевого механизма — Замените рулевой механизм
Повреждение подшипника шестерни — Замените рулевой механизм
Перекручивание или повреждение шлангов ГУР — Устраните перекручивание или замените шланги
Повреждение клапана регулировки давления — Замените клапан регулировки давления
Повреждение подшипника валика ротора насоса — Замените насос
Шум (стук) в рулевом управлении
Ослабление затяжки болтов крепления рулевого механизма — Затяните болты
Ослабление крепления рулевых тяг или шаровых шарниров наконечников тяг — Затяните гайки
Износ шаровых шарниров — Замените изношенные детали
Повышенная шумность насоса гидроусилителя
Недостаточный уровень рабочей жидкости — Восстановите уровень жидкости до нормы
Попадание воздуха в гидросистему — Удалите воздух
Ослабление затяжки болтов крепления насоса — Затяните болты
Источник статьи: http://autoruk.ru/lada-largus/rulevaya-largus/osobennosti-rulevogo-upravleniya-avtomobilya-lada-largus
Характеристики ГУР у Лады Ларгуса
Этот узел не менее важен, чем тормозная система. От его работоспособности тоже зависит безопасность водителя и пассажиров. ГУР (гидравлический усилитель руля) обеспечивает возможность управления автомобилем путём лёгкой установки ведущих колёс в нужном направлении.
Схема ГУР Ларгуса
На Ладе Ларгусе устанавливается гидроусилитель комбинированного вида, т. е. некоторые его элементы расположены непосредственно в корпусе рулевого механизма. Иначе говоря, являются составляющей механической части рулевой колонки. ГУР Лады Ларгус состоит из стандартного набора элементов:
- бачок;
- насос ГУР, дополненный клапаном перепуска рабочей жидкости;
- трубопроводы;
- механизм перераспределения;
- рабочий механизм.
Составных частей не так много, чем объясняется высокая надёжность гидроусилителя. Неисправности связанные с его работой случаются нечасто. Обычно неполадки возникают по причине нарушений правил эксплуатации самими автовладельцами. Гораздо реже – из-за естественного износа деталей, но, конечно, нельзя не учитывать низкое качество комплектующих.
Проверять несложно, для этого достаточно открыть капот. Жидкость в системе нужна ещё и для смазки элементов ГУР. Если уровень будет низким, детали начнут изнашиваться слишком быстро. При подобной эксплуатации узел скорее выйдет из строя.

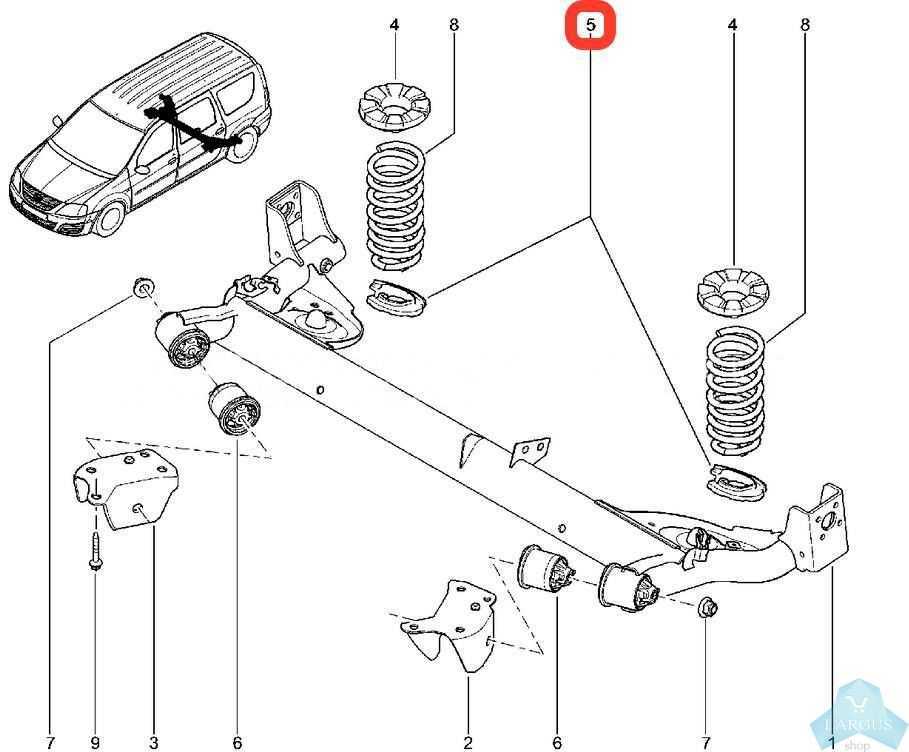

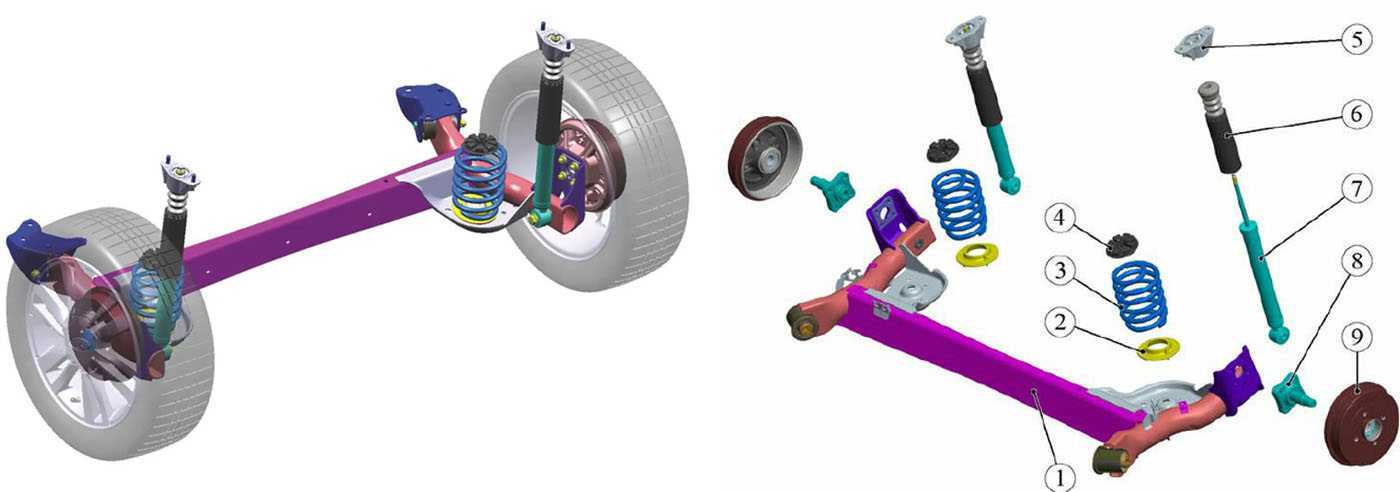

Ресурс деталей
Переборка ходовой части у Лада Ларгус вряд ли состоится ранее 150 тысяч км пробега. Хотя эта цифра во многом будет зависеть от манеры вождения, условий эксплуатации и своевременного обслуживания.

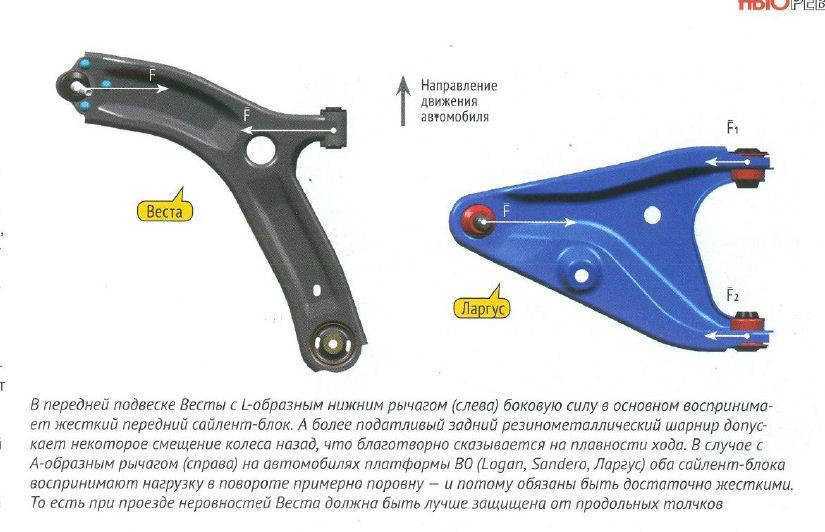

Самым слабым элементом подвески, который в отличие от остальных не может похвастаться большим ресурсом смело можно назвать шаровые опоры рычагов. Они могут начать давать скрип и стук из-за появившегося люфта уже на 50 тысячах км пробега.
Для Ларгуса существует 2 типа шаровых:
- С торцевой проточкой.
- С боковой проточкой.
Они между собой не взаимозаменяемы. В среднем цена за деталь составляет 1000 рублей.
Важный момент: в соответствии с технологической инструкцией шаровую допустимо перепрессовывать в рычаг только 1 раз. При второй замене шаровая опора должна меняться в сборе с рычагом. Есть вероятность того, что шаровая может выскочить из прослабленного посадочного места.
Оригинальный рычаг в сборе с шаровой и сайлентблоками будет стоить в районе 3500 рублей. Также можно отметить заднюю опору коробки передач. Ее сайлентблоки со временем начинают растрескиваться, рваться. В передней части автомобиля появляется характерный стук.
В среднем она выхаживает около 100 тысяч км. В остальном стойки с опорами и пружинами, стойки стабилизатора выхаживают более 150 тысяч км.
Особенности рулевого управления автомобиля Лада Ларгус
На автомобили Лада Ларгус устанавливают рулевое управление с рулевым механизмом типа шестерня-рейка и гидроусилителем
Рулевой привод состоит из двух рулевых тяг, соединенных шаровыми шарнирами с рычагами поворотных кулаков передней подвески.
Рулевой механизм установлен на подрамнике передней подвески и закреплен на нем двумя болтами.
В картере рулевого механизма рейка поджимается к валу-шестерне пружиной через упор.
Регулировку бокового зазора между шестерней и рейкой выполняют вращением регулировочной пробки, которая поджимает пружину.
Регулировку проводят при сборке рулевого механизма на заводе.
Рулевой привод состоит из двух рулевых тяг, соединенных с рейкой рулевого механизма и рычагами поворотных кулаков.
Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир — резьбовой наконечник шарнира вворачивается в отверстие рейки.
В наконечнике рулевой тяги имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутрь него на весь срок службы.
Правая и левая рулевые тяги одинаковые, а наконечники — разные.
Соединение рейки рулевого механизма и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом.
Чехол закреплен стальным одноразовым хомутом на картере рулевого механизма, а на рулевой тяге чехол держится за счет пружинного хомута — при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге.
Вал рулевой колонки крепится к валу-шестерне рулевого механизма через промежуточный вал с двумя карданными шарнирами.
На шлицах в верхней части вала рулевой колонки установлено рулевое колесо, закрепленное винтом.
Рулевая колонка травмобезопасная, регулируемая по углу наклона
Рулевая колонка прикреплена к кронштейну поперечной балки, расположенной под панелью приборов.
В систему гидроусилителя рулевого управления входят: рулевой механизм, насос, бачок для рабочей жидкости и соединительные трубки магистралей.
Насос приводится во вращение ремнем от шкива привода вспомогательных агрегатов.
Гидравлическая жидкость из бачка поступает в насос, а от него подается под высоким давлением к распределительному устройству, расположенному в картере рулевого механизма и механически соединенному с валом рулевой колонки.
На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра.
При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливом.
При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги, и рычаги кулаков поворачивает управляемые колеса автомобиля.
Радиатор расположен за передним бампером — закреплен на подрамнике передней подвески перед конденсатором кондиционера и радиатором системы охлаждения.
При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.
Бачок гидроусилителя рулевого управления установлен в моторном отсеке на верхней поперечине рамки радиатора
Для контроля уровня жидкости на полупрозрачном корпусе бачка нанесены метки MIN и MAX.
