Неполадки замка зажигания

Проблемы возможны как с механической, так и с электрической частью устройства.

Ключ не поворачивается

Одной из неисправностей замка является проблема с ключом, когда он туго проворачивается либо не проворачивается вовсе. Довольно часто ситуация заканчивается поломкой ключа, в результате чего его часть остаётся внутри механизма. Решением проблемы подклинивающего замка может быть применение проникающей смазки, например, WD-40. Но не стоит забывать, что это всего лишь временное решение и в ближайшее время выключатель всё-таки придётся заменить.

Видео: замена замка при поломке ключа

При неполадках замка также могут возникать проблемы с запуском стартера. Причиной является повреждение контактов выключателя либо выход из строя контактной группы. Как правило, неисправность характерна для контактов, подающих питание на стартер. Проблема проявляется следующим образом: стартер не запускается либо для его включения требуется совершить несколько попыток. Чтобы определить, действительно ли неисправность в контактах, можно проверить напряжение на выводах при помощи контрольной лампы либо мультиметра.

Ремонт замка зажигания ВАЗ 2110

Видео замена замка зажигания переднеприводных ВАЗов (ВАЗ 2110-2112, “Калина”, “Приора”)

Выявить неисправность замка зажигания «десятки» можно с помощью тестера. Для этого нужно сначала демонтировать замок. Вкратце алгоритм действий будет таким:

Отсоединить от аккумулятора минусовую клемму.
Открутить кожух вокруг рулевой колонки.
Отключить разъем замка зажигания.
Вставить ключ в замок и последовательно перевести его в положение I и II. При этом с помощью омметра необходимо замерить сопротивление между контактами (см. схему и таблицу).
При исправном замке зажигания и контактной группе сопротивление должно равняться 0.

Далее приводим для вас таблицу, в которой приводится информация о том, какие контакты замыкаются и размыкаются в разных положениях ключа, а также за какие механизмы машины они отвечают.

Положение ключа	Какие контакты при этом находятся под напряжением	Замыкаемые цепи
Положение «0» (выключено)	Контакт 30	Отсутствуют
Положение I (зажигание включено)	Контакты 30-15	Цепи системы зажигания, возбуждение генератора, питание фар, сигнализации поворотов, панели контрольных приборов, «дворников» и омывателей стекла, запитан электродвигатель вентилятора печки, включен обогрев заднего стекла и прикуриватель.
Положение II (запущен стартер)	Контакты 30-15 и 30-50	Все перечисленные выше цепи, а также запущен стартер.

Схема зажигания ВАЗ 2110

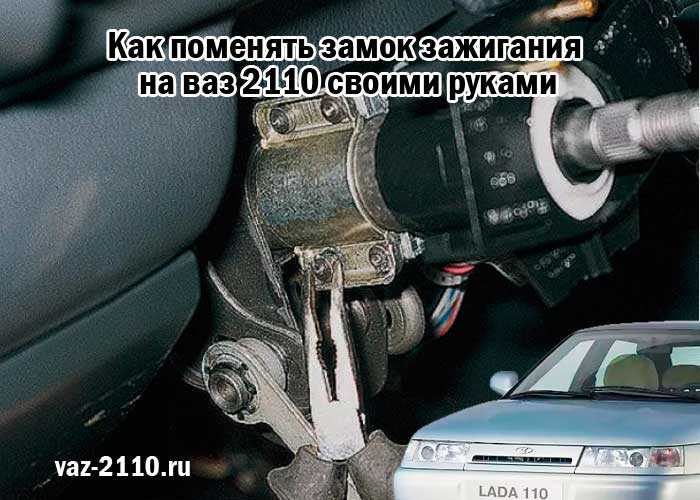

Чтобы демонтировать замок зажигания ВАЗ 2110 необходимо продолжить начатые ранее действия (у вас уже отключен аккумулятор, а также сняты пластиковые кожухи с рулевой колонки). Далее действовать нужно по следующему алгоритму:

Отсоединить подрулевые переключатели (для этого достаточно лишь разъединить защелки).

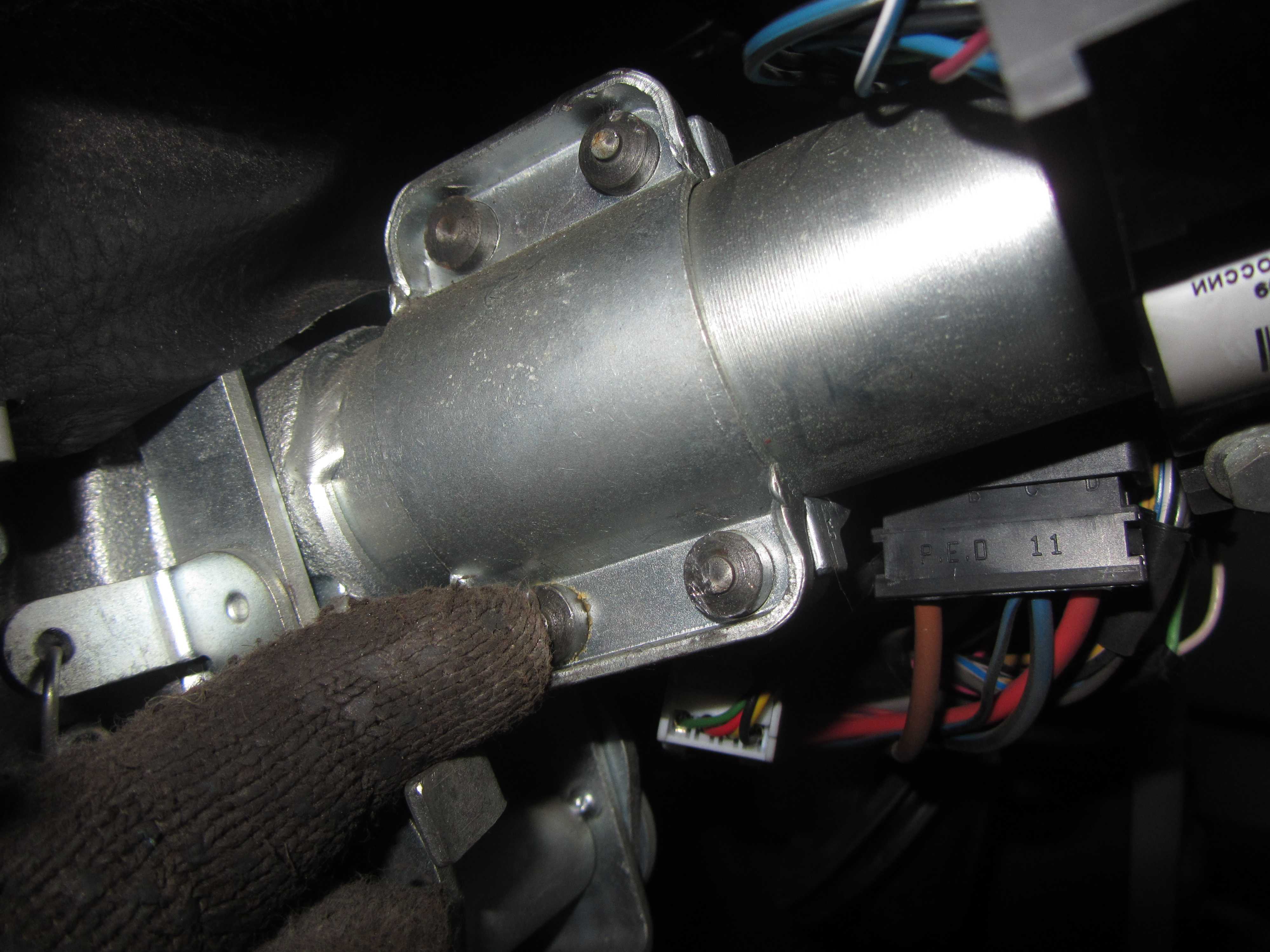

Поскольку болты, крепящие замок зажигания, имеют срезанные головки (в целях безопасности), то их откручивают с помощью молотка, зубила и плоскогубцев. Для этого зубило наставляют на шляпку и молотком бьют по зубилу с тем, чтобы болт пошел по резьбе. Когда затяжка ослабнет, можно воспользоваться плоскогубцами.
Далее снимают крепящую скобу с колонки и вынимают непосредственно замок зажигания.

Ремонтные работы с замком могут быть различны. Разберем основные из них — замена лампочки подсветки, замена или ремонт контактной группы замка зажигания, замена микровыключателя. Разберем эти процессы отдельно. Итак, чтобы поменять лампочку, необходимо:

Отсоединить разъем, подключающий лампу к сети питания.
Снять патрон с лампой с помощью небольших плоскогубцев.
Выполнить замену лампы и собрать все в обратной последовательности.

Замена контактной группы

Замена контактной группы выполняется по следующему алгоритму:

С помощью отвертки необходимо отвести в сторону фиксирующие защелки.
Демонтировать старую контактную группу.
Заменить ее на новую, установить защелки на место.

Для замены микровыключателя нужно выполнить следующие действия:

Открутить три винтика, которые держат конструкцию вместе.
Снять крепежный стержень.
Отжать фиксатор.
Выполнить демонтаж выключателя.
Установка нового выключателя выполняется в обратной последовательности.

Также популярной ремонтной операцией является замена личинки замка зажигания. Для этого вам понадобятся следующие инструменты — зубило, молоток, плоскогубцы, дрель с тонким сверлом, отвертка с крестовым наконечником, тонкая часовая отвертка с тонким жалом, и само собой, новая личинка. Действия по замене необходимо выполнять в такой последовательности:

Как было описано выше, необходимо отключить аккумулятор и снять внешний кожух с рулевой колонки. Однако сам замок можно не извлекать.
Вытащить крепежный штифт, который удерживает личинку в замке. Для этого нужно воспользоваться тонкой часовой отверткой и молотком. В случае, если штифт вытащить не получается, можно высверлить его тонким сверлом.
Далее нужно произвести замену личинки на новую.
Сбор происходит в обратном порядке.

Для замены замка зажигания на «десятке», вам будет полезно знать его каталожный номер — 2110370400530, а каталожный номер личинки — VAZ00015448.

Не забудьте про реле

Случается и так, что замок исправен, но зажигание не включается, а стартер вообще не реагирует на поворот ключа. В этом случае следует проверить реле. Оно так и называется – реле зажигания. Служит это устройство для защиты контактов замка от пригорания во время включения электрооборудования.

Реле зажигания расположено в дополнительном монтажном блоке автомобиля. Чтобы добраться до него, потребуется снять пластиковую панель центральной консоли слева от пассажирского сиденья. Там находятся три реле и три предохранителя. Нужное нам устройство обычно находится справа.

Чтобы проверить, рабочее ли реле, установите на его место одно из соседних устройств, включите зажигание и попробуйте запустить стартер. Если он начал крутить, замените неисправное устройство.

В ходе ремонта понадобятся:

плоская, крестовая отвертки;
прямая тонкая спица или толстая игла;
гаечные ключи 10мм, 12мм.

Демонтаж

Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.
После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.

Когда неисправный механизм снят, приступайте к установке нового.

Монтаж

Установив причину поломки, отправляйтесь по магазинам. Помните: для автомашин разных годов выпуска либо собранных в разных странах, предусмотрены определенные варианты замков. Рекомендуем использовать Вин-номер с целью определения типа механизма. Не забудьте приобрести новые винты для закрепления элементов, поскольку они являются несъемными.

Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.

Устанавливаем замок на посадочное место, надежно фиксируем болты.
Контактную группу с помощью винта подключаем к замку.
Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
Прикручиваем аккумуляторную клемму.

Резюме

До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник. Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу. Это тоже реально сделать без постороннего вмешательства потому, что остальные замки демонтировать легче.

Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.

Процедура проводится так:

Вставляется ключ в замочную скважину, поворачивается по ходу разблокировки, вдавливается в отверстие проволокой или спицей. Когда личинка выйдет на 5мм, извлеките ее подручными средствами. Если перепутать секреты, электромеханизм работать перестанет.
В самой личинке есть шплинт, фиксируемый пружинкой. Чтобы его вытащить, нужно надавить, ключом повернуть в сторону зажигания. Шплинт освобождается от фиксаторов, вылетает, так как на него действует пружина.
Теперь имеется возможность настроить секрет в соответствии со старым замком.

На автомобиле Daewoo Nexia ключ от замка зажигания открывает двери и багажник. Соответственно при замене механизма данная функция будет утеряна. Водителю придется пользоваться двумя ключами, что не слишком удобно и нередко приводит к путанице. Проблема решается двумя способами:

Приобретением нового комплекта личинок для замка зажигания, дверей и багажники и установкой их на место прежних.
Заменой поврежденного сердечника (плага) замка новым с сохранением старого механизма секретности.

Второй вариант возможен, если удастся приобрести оригинальные запчасти, личинки китайского производства не входят в корпус, и подогнать их не получится. Последовательность действий по замене замка зажигания:

Вставляем ключ и поворачиваем его до упора по часовой стрелке. При помощи подходящей по размеру отвертки, спицы или куска проволоки утапливаем фиксатор, это позволит личинке выйти из корпуса примерно на 5 мм

При выполнении данного действия следует быть осторожным, чтобы подпружиненная деталь не «вылетела» из гнезда и не потерялась

Сердечник с механизмом секретности с особой осторожностью извлекаем из корпуса. Описанным способом разбираем новую личинку

Замена личинки замка зажигания Ford Focus I

Ознакомившись с данным фотоотчетом, поменять личинку замка зажигания своими руками на Ford Focus I (Форд Фокус) не составит особого труда.

Операция по замене личинки обязательно проводится при отключенной аккумуляторной батарее. Личинки, как правило, продаются разобранными, чтобы подобрать ее для подходящего ключа. Набрать личинку можно за 15-20 минут. Общее время ремонта составит около полутора — двух часов. В данном случае продемонстрировано 2 способа — через высверливание личинки замка и без него, к первому способу необходимо прибегать в крайних случаях.

Чтобы добраться с замку вам понадобиться снимать рулевое колесо по этому стоит взять набор торцовых головок, набор торгсов и плоская отвертка, а также дрель со сверлом (если нужно).

Берем торцевую головку на 8, отворачиваем четыре винта облицовки под рулевой колонкой и снимаем ее.

В нижнем кожухе колонки откручиваем три винта ключом-звездочкой.

Тонкой плоской отверткой отсоединяем две защелки верхнего кожуха.

Если нижний кожух нужно снимать полностью, то верхний достаточно отвести вверх, поскольку нижним гибким концом он зайдет под приборную панель и не будет мешать. Может случится так, что замок поломается вдалеке от дома и заблокируется руль, тогда руль разблокируется, если выбить нижнюю крышку замка зажигания и вынуть оттуда пружинку прижимающую блокиратор руля.

Вид на язычок блокиратора руля снизу.

чтобы снять руль, его необходимо повернуть на 90 градусов и торцевым ключом на 5,5 мм отвернуть два винтика в спицах руля.

Аккуратно, вместе с подушкой безопасности отсоединяем кнопку звукового сигнала, она пристыкована с помощью трех зажимов к рулю. Отводим в сторону, отсоединив два разъема.

Отворачиваем болт головкой на 24.

Снимаем руль.

Кожух часовой пружины необходимо зафиксировать изолентой.

С помощью отвертки извлекаем центрирующую втулку.

Следующим шагом отсоединяется переключатель зажигания, крепящийся к замку двумя защелками.

Чтобы снять подрулевые переключатели, в верхней их части нажимаем на защелки, затем отсоединяем их разъемы и убираем их в сторону.

Берем ключ-звездочку и отворачиваем винт антенны — приемника PATS с задней части замка зажигания. Затем она снимается с корпуса личинки.

Чтобы снять корпус часовой пружины, отгибаем две защелки и отсоединяем разъем.

«Пустая» рулевая колонка.

Далее высверливается личинка замка. Для ленивых высверливать металлический стопор личинки не рекомендуется.

Поскольку можно разбить корпус замка. Все равно личинка с обратной стороны держится фигурным стопорным кольцом.

Высверливаем личинку, отметив точку сверления, которая располагается на 3 мм ниже замочной скважины на линии проведенной через центр замка перпендикулярной замочной скважине. Сверлом, соответственно, диаметром 3 мм сверлится отверстие 4 мм в глубину, после чего сверлом диаметром 10 мм рассверливается отверстие глубиной 38 мм

Далее осторожно стучим молоточком по личинке, нужно чтобы все штифты выпали из своих мест. Затем поворачиваем сердечник личинки в положение 2 ключа зажигания и нажимаем отв

На этом все. Установка проводится в обратной последовательности.

Далее продемонстрирован способ полегче, без высверливания личинки замка. первым делом открываем доступ к замку зажигания и снимаем подрулевые кожухи.

Видим в замке отверстие с фиксатором. Прежде чем нажмем на фиксатор, проворачиваем ключ в первое положение. Если провернуть не выходит, стучим по нему ладонью или молоточком, потому что провернуть нужно по-любому. При этом нужно пробовать слегка повращать рулевое колесо вероятно оно будет препятствовать разблокировке замка.

Провернув ключ, жмем на фиксатор.

Тянем личинку с ключом на себя и держим в руках заклинившую личинку, поле чего разбираем ее, чистим и ремонтируем.

check-test

Если пришла проблема

Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.

Маленькая неисправность может повлечь большие проблемы

Если ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.

Замок зажигания

А если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.

Форд Фокус 1. Неисправности замка зажигания

содержание .. 242 243 244 245 ..

Форд Фокус 1. Неисправности замка зажигания

Основные неисправности замка зажигания и их причины:

Блокировка замка зажигания Неисправностью блокировку не назвать, но многие как не странно пугаются этого и действительно не знают что делать. Блокировка рулевой колонки присутствует на каждом автомобиле как некая непонятная и необычайно примитивная защита от угона автомобиля которая должна создать неприятности угонщику.

Что делать если руль заблокировался? Нужно одной рукой аккуратное го прокручивать из стороны в сторону, а другой рукой аккуратно и без резких движений пытаться провернуть ключ, когда найдете нужное положение ключ провернется.

Износ контактов замка зажигания

По этой причине замок зажигания чаще всего выходит из строя и единственное решение этой проблемы это контрактный замок или его ремонт. Со временем зазоры между деталями в замке зажигания происходят из за трения металла о металл что приводит их естественным образом в негодность.

Для начала сверьте основной ключ с запасным, потому что если он сильно изношен скорее всего он является причиной неисправности и попробуйте завести двигатель запасным ключом. Если ключ в порядке то вам остается убедиться что виновник переключатель зажигания и купить контрактный.

Сильно изношенные детали дают знать о себе заранее, периодичным заеданием замка, что бы избежать сильного износа не стоит вешать на ключи тяжелые брелки и украшения, да красиво и модно но это разбивает ваш замок на каждой кочке, ямке и повороте.
Замок зажигания замерз

Данную неисправность внесли в рейтинг т.к. с нашими морозами это происходит часто и зачастую люди дергают ключ в замерзшем замке из стороны в сторону, в итоге ломают его и часть ключа остается в замке зажигания, а потом приходится покупать контракт.

Решить это достаточно просто, главное не торопиться, для этого понадобится: -зажигалка или спички; -химический размораживатель;
-легкие полные воздуха.

Первое это нагреть ключ зажигалкой или спичками и вставить его в замок, аккуратно прокручивая и так несколько раз. Второй способ, химический размораживатель решит эту проблему очень быстро, главное не переусердствуйте с жидкостью, достаточно немного брызнуть в замок.

Третий способ очень эффективны, набираете воздух в легкие, прислоняетесь к замку и начинаете интенсивно дуть в щель замка зажигания, не стоит смеяться потому что эта методика подходит и для замка дверей, а все очень просто, на улице зима и -20 градусов, а вы выдыхаете теплый воздух который растопит лед.
Грязный замок зажигания
Бывают люди которые смазывают замок зажигания моторным маслом для того что бы улучшить работу подвижных частиц, однако к маслу прилипает пыль и прочий мусор который выполняет роль шкурки, приводя детали со временем в плачевное состояние и в лучшем случае замок просто заест и будет нуждаться в чистке.
Для начала разберите и прочистите его с помощью wd 40 или спирта, можно обойтись без разбора просто распылив жидкость в замок через трубочку, если помогло то радуйтесь.
Другие неисправности:

Самый главный признак неисправности контактной группы замка – одновременный отказ целой группы электрических устройств. Происходит так, потому что внутри группы через каждый контакт запитано несколько потребителей электроэнергии.

Например, ближний и дальний свет, поворотники и фонари заднего хода включаются только при включенном зажигании. Если контакт, через который идет питание на эти потребители, скажем, подгорит, то через него не сможет пройти ток и вышеуказанные световые приборы «откажут».

Когда перестают работать несколько устройств, на первый взгляд, не связанных между собой, практически всегда дело – в контактной группе замка зажигания. Еще одна «узкая» точка – блок предохранителей, где на каждое гнездо может быть так же «подвешено» несколько потребителей.

– Не работающий стартер, когда даже не щелкает ни втягивающее, ни управляющее реле (на них просто не подается напряжение через контактную группу в замке) – Отказ электрических потребителей, которые, на первый взгляд, никак между собой не связаны, однако должны работать вместе в одном положении ключа зажигания.

– Восстановление работоспособности устройств при шевелении ключом в замке в рамках одного положения (контакты группы при этом соприкасаются еще неповрежденными участками и все-таки пропускают ток на потребители) Если есть хотя бы один из приведенных признаков, то можно с большой долей вероятности говорить о неисправности контактной группы замка зажигания.

Отремонтировать группу, как правило, нельзя, поэтому лучше ее заменить.

содержание .. 242 243 244 245 ..

Признаки поломки замка зажигания

Замок зажигания снят для ремонта

Естественно, как и для любого автомобильного прибора, замок зажигания имеет признаки неисправности. В отличие от остальных узлов, контактная группа выведет сразу несколько приборов из строя, что и послужит причинами неисправности. Итак, рассмотрим, по каким признакам можно определить выход из строя замка зажигания:

Не работает стартер. Он не щелкает, а втягивающее реле не срабатывает. Это происходит потому, что на них не подается питание, которое проходит через замок зажигания.
Отказ работы электроприборов. Эти элементы могут быть никак не связаны между собой, но все они включаются только при работающей контактной группе.
При шевелении ключом, в одном положении возобновляется работа электрических приборов. Просто смыкаются контакты, и возобновляется подача питания.

Причины неисправности замка зажигания на ВАЗ-2114

Схема устройства замка зажигания

Известные только две причины неисправности замка зажигания на автомобиле, а именно: электрическая и механическая часть. Обе они возникают вследствие износа некоторых деталей и узлов. Итак, стоит более детально рассмотреть каждую неисправность.

Электрическая неисправность

Так, установка дополнительных световых приборов и электропотребляемых устройств может привести к тому, что замок не выдержит нагрузки. За счет большой нагрузки, на которую не рассчитана контактная группа появляется нагар, который образуется внутри металла, а не снаружи.

Разбор замка зажигания для поиска неисправности

Во избегания перегрузки замка зажигания все дополнительные приборы необходимо подключать через реле, которое снимет часть нагрузки. Как показывает практика, именно этот вариант решения проблемы становится оптимальным.

Конечно, еще одной причиной, которая может послужить выходом из строя замка зажигания — становится короткое замыкание, которое в «Ладах» встречается достаточно часто.

«Отпаялся» провод в результате КЗ

Как говорят некоторые автолюбители – это заложено у них с рождения, а точнее с завода изготовителя.

Механическая неисправность

Механическим повреждением замка зажигания принято считать – износ контактных дорожек или непосредственно контактов. Причиной здесь послужит то, что внутренние элементы износились от процесса эксплуатации, и здесь никаким образом не виноват владелец.

Поломка качелей замка. Сложность в том, что отдельно этот элемент не продаётся

Второй механической причиной является физическая поломка одного элементов замка зажигания. Зачастую, как правило, это контакты, которые подверглись износу, или были изначально некачественно сделаны производителем.

Последней механической причиной является то, что неисправные контакты начинают сильно греться и пластиковая часть корпуса замка зажигания начиняет оплавляться, что в свою очередь приводит к неисправности.

Методы устранения

Контактная группа замка зажигания

Конечно, самым верным способом устранения причин является замена замка зажигания автомобиля в сборе. Как показывает практика, не стоит экспериментировать и проводить ремонтно-восстановительные работы этого узла.
