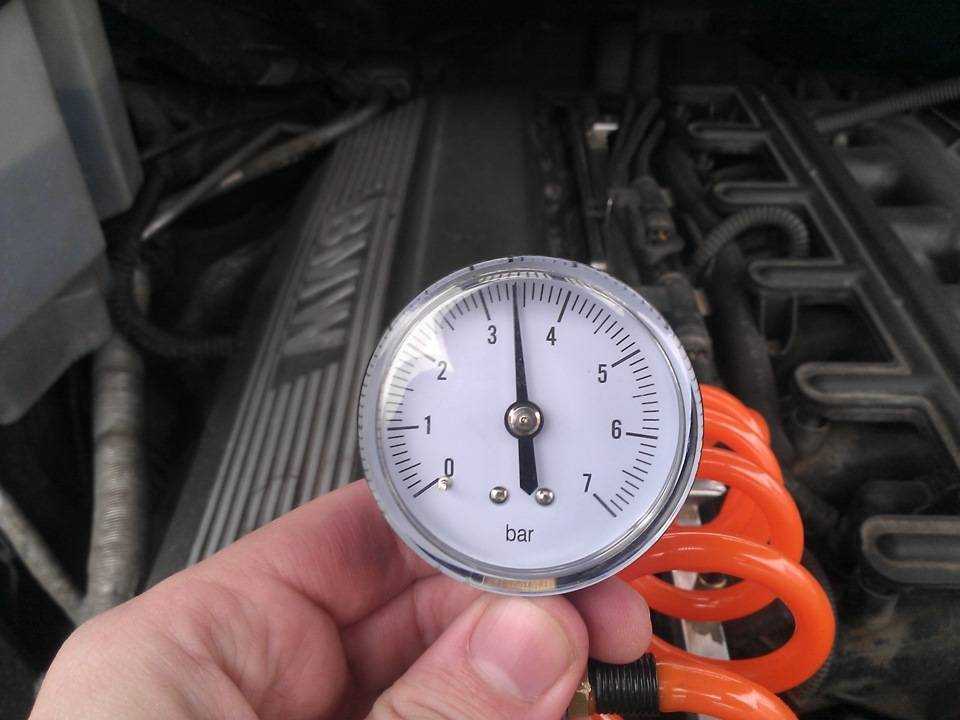

Измерение давления топлива в рампе

Регулятор давления топлива

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

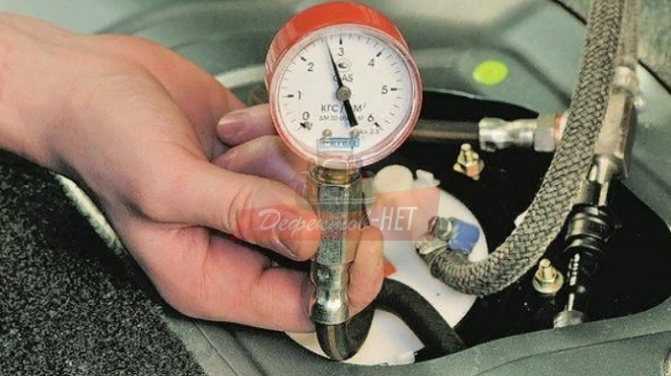

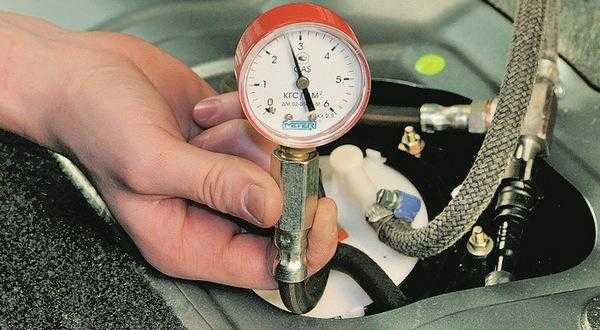

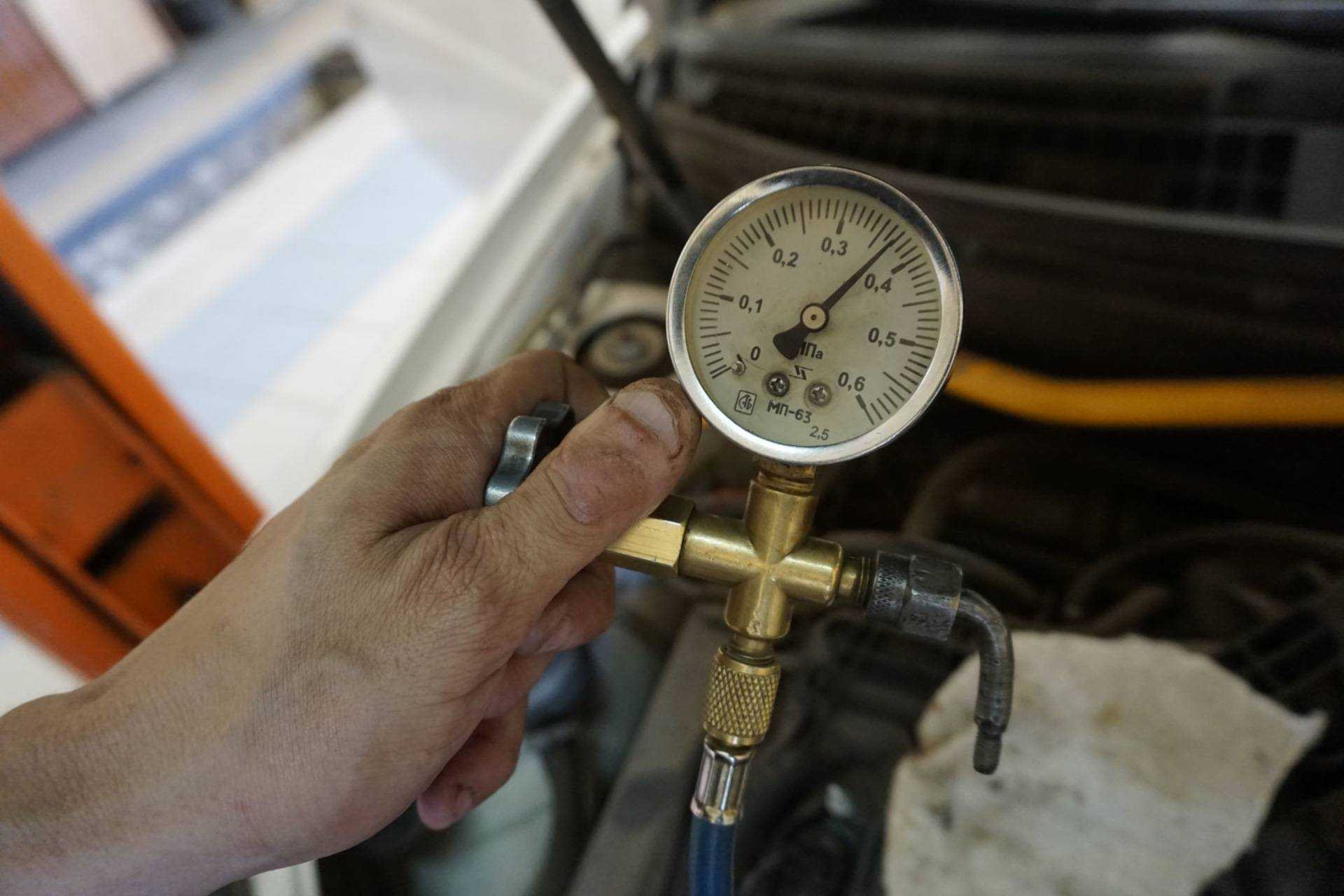

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Какие приборы применяют

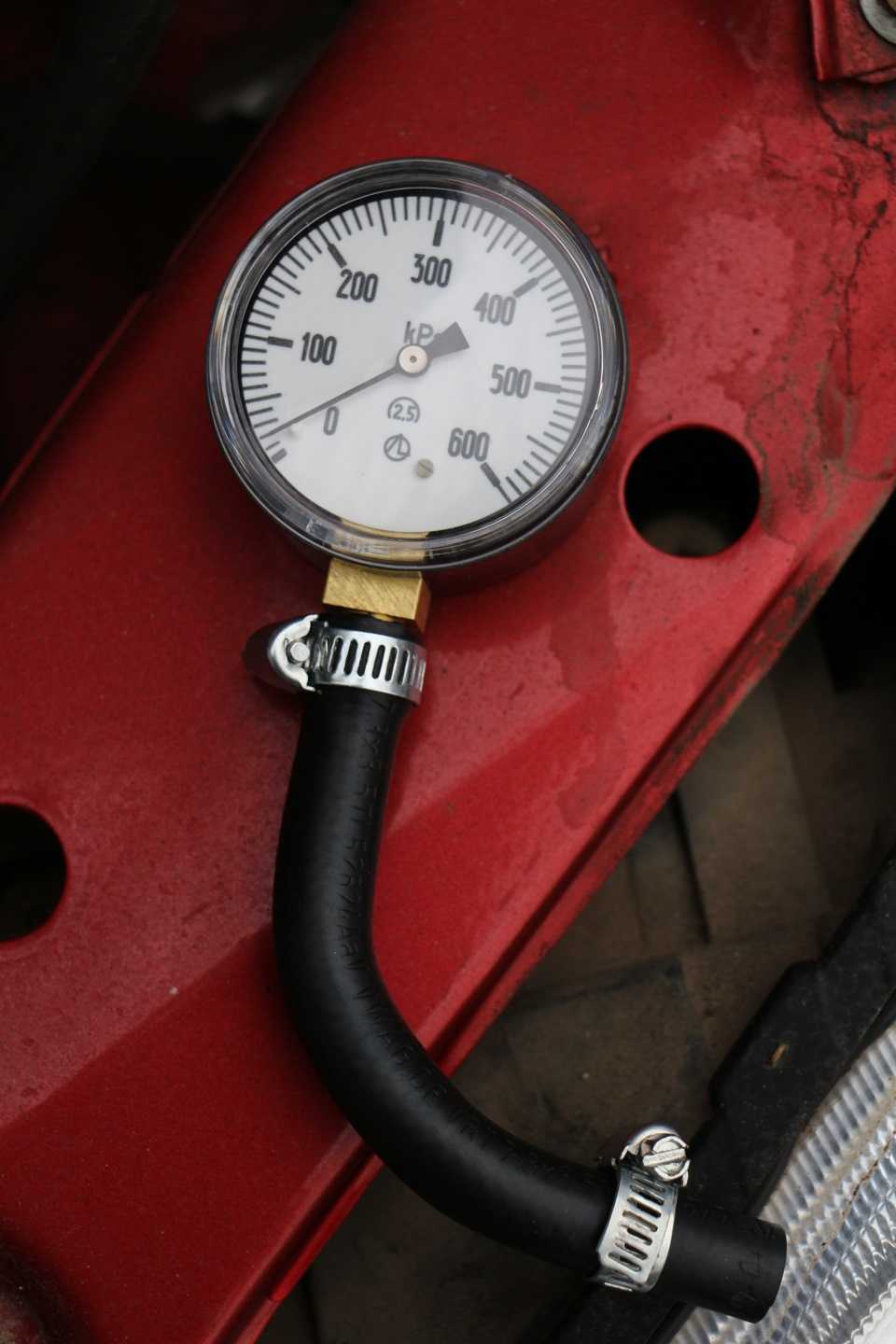

Переделанный измеритель давления шин

Устройствами для снятия показаний давления могут стать несколько инструментов.

1. Специальный прибор, купленный в магазине автозапчастей. Он идёт в комплекте с адаптером, сливным шлангом и манометром. Стоит около 1,5 тысячи рублей.
2. Переделанный измеритель давления шин. Доработке подвергается шкала прибора и трубка. Как известно, воздушный манометр показывает значение до 20 атм, а предел измерения топлива граничит в районе 5-7 атм. По этой причине могут возникать погрешности показаний, и прибор дорабатывается с учётом этого. Насчёт трубки: нужно переставить на бензостойкий вариант.

Наиболее частые неисправности устройства

Выше были рассмотрен один из возможных симптомов – постоянная «холостая» работа электронасоса. В этом случае датчик давления топлива ВАЗ 2114, конечно же, полностью неисправен, дальнейшая эксплуатация автомобиля не представляется возможной. Но в случае незначительных дефектов проявятся следующие симптомы:

1. Увеличение расхода бензина.
2. Остановка мотора, нестабильный холостой ход.
3. Заметное уменьшение тяговых характеристик автомобиля.
4. Затрудненный запуск двигателя.

Как правило, при выходе из строя датчика давления топлива на автомобиле ВАЗ 2114 в обратку бензин не поступает. Следовательно, излишки топлива остаются в рампе и давление нагнетается до максимальной величины. Но может произойти и обратная поломка – когда пропадает фиксация и насос постоянно качает бензин по кругу, при этом давление снижается в рампе. И на холостых оборотах работа двигателя может быть более-менее удовлетворительной, но при повышении он начинает задыхаться, ему не хватает «пищи».

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

• электробензонасос неспособен развивать требуемую производительность;
• вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
• напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
• протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

1. Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
2. Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
3. Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Источник

Назначение

Контроль давления горючего важен для инжекторных и дизельных двигателей. Если не будет обеспечено необходимое давление, топливо не справится с сопротивлением форсунок, мотор будет работать с перебоями, увеличится расход горючего. За состоянием современного автомобиля следит бортовой компьютер, если он установлен. Но отслеживать давление в топливной системе не является его функцией. Ее выполняет манометр для проверки давления топлива. С его помощью контролируются элементы топливной системы.

Важно, что манометр можно подключать параллельно, не нарушая работу топливной системы (автор видео — Сам себе механик)

Конструкция и принцип действия

При работе манометра используется принцип равновесия. Измеряемое давление уравновешивается силой, которую создает упругая деформация чувствительного элемента, например, трубчатая пружина или мембрана с двумя пластинами и др. Один конец устройства запаян в держатель, а второй с помощью рычага связан с механизмом, который переводит линейные изменения в движение стрелки на циферблате.

Рассмотрим устройство манометра для измерения давления, чувствительным элементом которого является трубчатая пружина. Это наиболее распространенные измерители, так как имеют хорошие технические характеристики, простую конструкцию, надежны в эксплуатации, позволяют выполнять измерения в широком диапазоне.

Широкое применение удалось достичь благодаря простоте конструкции прибора. В его основе используется трубка пустая внутри с сечением в виде овала или эллипсоида. Измеряемая среда действует на трубку, которая под давлением деформируется. С одной стороны трубка с помощью штуцера подключается к системе, а со второй соединена с механизмом, передающим деформационные изменения.

Передаточный механизм состоит из следующих элементов:

• шестеренки;;
• указателя (стрелки);
• зубчатого сектора;
• поводка.

Между зубьями сектора и шестеренкой вставлена пружина в виде пружины для исключения мертвого хода. Так как трубка имеет разные площади поверхности внутри и извне, под воздействием давления она пытается выпрямиться. Запаянный свободный конец с помощью рычага передвигает стрелку измерителя относительно шкалы. Если максимальное давление не превышает 25 бар, точность прибора составляет 2,5, свыше 25 бар – 1,5.

Виды

Типы манометров для измерения давления различаются по принципу действия:

• жидкостные (трубные);
• мембранные;
• пружинные;
• сильфонные;
• поршневые;
• пьезоэлектрические манометры;
• радиоактивные;
• тензоманометры (проволочные).

Каждый вид приведенных приборов отличается используемым чувствительным элементом и принципом работы.

Различаются измерители назначением:

1. Общетехнические, применяемые для измерений в средах не агрессивных к сплавам из меди.
2. Электроконтактные. Отличительной чертой устройств является возможность регулирования измеряемой среды.
3. Специальные. Они предназначены измерять давление в разных газах, различают кислородные, аммиачные, ацетиленовые, для негорючих и горючих газов. Они отличаются по цвету.
4. Эталонные. Отличаются высоким классом точности, поэтому применяются в качестве образца для проверки, испытаний и регулировки других измерительных приборов.
5. Судовые. Применяются на морском и речном транспорте.
6. Железно-дорожные. Применяются на ж/д транспорте.
7. Самопишушие. Приборы оснащены механизмом, который регистрирует на диаграммной бумаге график работы измерителя.

Манометры используются в промышленности, в быту, в других сферах деятельности в зависимости от целей применения и технических характеристик.

Симптомы неисправности элемента

Горит «Check» на приборной панели

Чек может загореться по разным причинам, одной из которых может быть неисправность РДТ. Для более точного выявления поломки рекомендуется использовать диагностическое оборудование, в простонародье – «автосканер»

На рынке очень большое количество подобных устройств, мы же рекомендуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition

Данный сканер находится в бюджетном сегменте, но в то же время способен диагностировать не только двигатель, но и другие узлы автомобиля (srs, abs, esp, подушки, трансмиссию и т.д.). После диагностики с его помощью на неисправность с РДТ укажет код ошибки P0089. Однако данная ошибка также может возникнуть при засорении топливной сетки, фильтра или топливопроводов. Поэтому их тоже следует осмотреть, после чего приступить к детальному осмотру РДТ.

Два вида поломки РДТ

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

• холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
• «провалы» в процессе разгона и рывки при движении в гору;
• автомобиль часто глохнет на холостом ходу;
• расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
2. Мотор плохо , выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
3. Заметно увеличивается расход.
4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Как правильно проверять РДТ

Для того чтобы самостоятельно проверить давление в системе, а следовательно, и корректность работы регулятора, необходимо взять манометр, предельное давление в котором равняется до 10 атмосфер. Не стоит использовать прибор с большей шкалой, так как его показания будут иметь серьезную погрешность. Он подключается между штуцером и топливной трубкой:

• предварительно выключите и остудите мотор;
• найдите под капотом топливную рампу;
• уберите пробку со штуцера давления топлива;
• открутите ниппель штуцера любим золотником;
• протрите поверхности, если под действием остаточного давления появились брызги топлива;
• натяните шланг диаметром до 9 миллиметров на штуцер и зафиксируйте его хомутом;
• второе отверстие шланга присоедините к манометру.

Далее вам потребуется помощник, ведь показания с манометра нужно считывать в один из четырех моментов:

• при включении зажигания давление должно быть 3 атмосферы;
• на холостых оборотах – 2,5;
• при передавливании шланга оттока топлива – 7;
• при демонтированном шланге на РДТ – 3,3.

Если на вашем ВАЗ-2115 при замерах получаются иные показатели, то необходимо заменить регулятор на новый. Для этого достаточно обнаружить его в системе, провести демонтаж, а затем вернуть топливопровод в исходное состояние. В ВАЗ-2115, двигатель которых имеет 8 клапанов или иную систему, РДТ монтируется в самом конце топливной рейки.

Важно проверить целостность топливной системы. Если в ней обнаружены течи, то показаниям манометра верить не стоит

После проверки в разных условиях стоит заглушить двигатель и снова взглянуть на манометр, давление должно быть в пределах 0,7 атмосферы. Если давление полностью упало, то проблема точно в регуляторе.

Помните, что регулятор обойдется вам гораздо дешевле, чем масштабный ремонт топливной системы или двигателя. Именно к таким глобальным поломкам может привести вышедший из строя РДТ. Стоимость этой запасной части от 500 рублей. Окончательная цена ремонта зависит от того, запасную часть какого производителя вы приобретете. Дешевле всего обходятся стоковые детали производства Тольятти, а дороже – комплектующие BOSCH.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

• электробензонасос неспособен развивать требуемую производительность;
• вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
• напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
• протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким. Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

1. Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
2. Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
3. Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект. Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

• двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
• двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
• двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
• с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

1. подсоединяют манометр к топливной системе;
2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.
