Раздаточная коробка
У раздаточной коробки два режима работы – с блокировкой дифференциала и без него. Также есть нейтральное положение, повышенная и пониженная передачи (см. рисунок ниже).
Важно уметь правильно пользоваться раздаткой:
- Рычаг посередине – нейтральное положение. Даже при включении скорости на КПП автомобиль не сможет ехать, т.к. соединение с колесами разобщено.
- Ручка в правой задней позиции (I-Н) – дифференциал разблокирован, понижение выключено. Это режим для повседневной езды.
- Рычаг в правом переднем положении (III-L) – дифференциал отключен, работает пониженная передача. Автомобиль будет ехать медленно, но повысится мощность и тяговое усилие.
- Ручка в левой задней позиции (IV) – понижение отключено, дифференциал заблокирован. Правые и левые колеса вращаются с одинаковой скоростью.
- Рычаг в левом переднем положении (VI) – дифференциал заблокирован, работает пониженная передача.
Последние два режима используются для преодоления грязевых преград. Для скоростной езды включать их не рекомендуется, это приводит к повышенному расходу топлива, вибрациям и износу деталей раздаточной коробки.
Частые неисправности – вибрация раздаточной коробки из-за задубелых подушек крепления, люфт приводных валов из-за износа подшипников и течь сальников. Вопрос решается заменой.
Про крестовину Шевроле Нивы: диагностика и замена
Внедорожник Нива Шевроле является полноприводным автомобилем. Для чего необходима такая функция внедорожнику понятно. А вот что является немаловажным элементом, который осуществляет полный привод всех четырех колес на внедорожнике рассмотрим подробнее в данной статье. Итак, как известно, вращающий момент, который передается на все четыре колеса Шеви Нива осуществляется посредством карданного вала. Он соединяет раздаточную коробку, которая и передает крутящий момент, и передний и задний мосты. В основе карданного вала лежит один важный элемент, без которого работа полного привода невозможна. Этот элемент называется крестовиной.
Крестовина представляет собой шарнир крестообразной формы, который служит для создания соосности элементов передачи вращающихся частей автомобиля. Любой автомобиль, который обеспечивает передачу посредством карданного вала, имеет в конструкции крестовину. Она является основной деталью в конструкции кардана, потому как без нее не осуществлялась бы передача вращающего момента, и соответственно не было б не только полного привода, но и вовсе движения авто.
Отличия оригинальных карданных валов «НИВА-БЕЛКАРД» от аналогов других поставщиков
Продукция ОАО «Белкард» окрашивается матовой краской, однако поверхности фланцев не окрашиваются. Валы сторонних производители часто окрашены глянцевой краской.
карданный вал «Белкард» окрашен матовой краской
карданные валы других производителей, окрашенные глянцевой краской
Обозначение карданных валов ОАО «Белкард» осуществляется с использованием:
- голограмм,
- стикеров (наклеек) со штрихкодом,
- логотипом завода в виде прописной русской буквы «г», названием детали, заводским кодом, датой производства.
(штрих код умышленно замазан)
Логотип ОАО «Белкард» часто путают с внешне похожим логотипом другого производителя, напоминающим символ «Х», пересекающим три окружности. Ниже представлено визуальное сравнение данных логотипов:
логотип ОАО «Белкард»
логотип стороннего производителя
Логотип ОАО «Белкард» дополнительно штампуется на приварной вилке …
… логотип также штампуется на скользящей вилке
Помимо основного стикера на трубе карданного вала также применяется дублирующая наклейка в полости фланца с обозначением даты производства.
Вместе с этикетками на валах используются защитные голограммы «Техносфера»
«Белкард» получил почетное право на использование данного знака как лучшее инновационное предприятие Республики Беларусь в 2006 году и по сей день применяет данную голограмму для обозначения своей продукции.
Под разными углами зрения и при различном освещении голограмма принимает различные цвета и формы, при её демонтаже (снятии) голографические свойства теряются.
Таким образом, голограмма представляет собой еще одно из надёжных средств подтверждения оригинальности продукции.
Балансировочные пластины должны быть установлены ровно, с плотным прилеганием к трубе карданного вала. Отсутствие балансировочных пластин, небрежная приварка указывают на то, что вал изготавливался в «кустарных» условиях. Труба карданного вала должна быть ровной, наличие вмятин не допускается.
Возможные неисправности
Появившаяся «дрожь», возрастающая при увеличении скорости, может говорить о том, что вышла из строя крестовина кардана. Чтобы в этом убедиться, необходимо загнать машину на яму и включить нейтральную передачу. Затем двумя руками обхватить вал и резкими движениями раскачивать его то в одну, то в другую сторону. Наличие люфта указывает на то, что крестовину пора менять. Если крестовины в нормальном состоянии, а дрожь присутствует, то это свидетельствует о дисбалансировке кардана. Обычно попытка сбалансировать вал не дают эффекта, так как он может быть поврежден при езде по бездорожью.
При выходе из строя шруса будет наблюдаться люфт. Он особенно заметен, когда прямая нагрузка сменяется обратной. Параллельно с этим могут возникать посторонние шумы в районе шарнира. Для диагностики достаточно только оценить состояние защитного чехла.
Для продления срока эксплуатации необходимо шприцевать крестовины при наличии масленок. Если их нет, то некоторые владельцы разбирают подшипники, очищают от грязи и набивают новую смазку.
Шрус необходимо периодически осматривать на наличие подтеков смазки через пыльник.
Рекомендуется менять смазку шлицевых соединений кардана. Все эти работы, кроме шприцевания, не прописаны инструкцией и выполняются по рекомендации владельцев.
http://nivaexpert.ru/transmissiya/kardan-na-shrusah-niva-shevrole/http://remocars.ru/nivaman/shevrole/transmissiya/kardannaya-peredacha-niva-shevrole.htmlhttp://carpedia.club/Sniatie-i-ustanovka-kardannogo-vala-Chevrolet-Nivahttp://autodont.ru/transmission/driveshaft/zamena-na-niva-shevrolehttp://chevniva.ru/kardany-nivy-shevrole-kakie-luchshe-na-krestovinah-ili-shrusovye/
голоса
Рейтинг статьи
Признаки неисправности
Износ крестовины проявляется в виде стука во время старта автомобиля и вибрации при движении. Однако такие признаки характерны и для некоторых других неисправностей трансмиссии. Чтобы проверить состояние детали, необходимо:
- Установить автомобиль на яму, эстакаду или подъемник.
- Включить «нейтралку».
- Взяться руками за кардан и резко покрутить его в разные стороны.
При наличии люфта в игольчатых подшипниках необходимо заменить крестовой шарнир. Сделать это можно самостоятельно.
Секрет правильной сборки
Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:
- Крестовины кардана должны работать в одной симметрии, чтобы обеспечивать равную угловую скорость;
- По стандартам заводов изготовителей — фланец-вилки должны быть в одной плоскости, это в равной степени относиться и к приварным вилкам в трубу.
- Если на заводе вилки кардана смещены на то на кардане обязательно стоят заводские метки.
Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.
Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

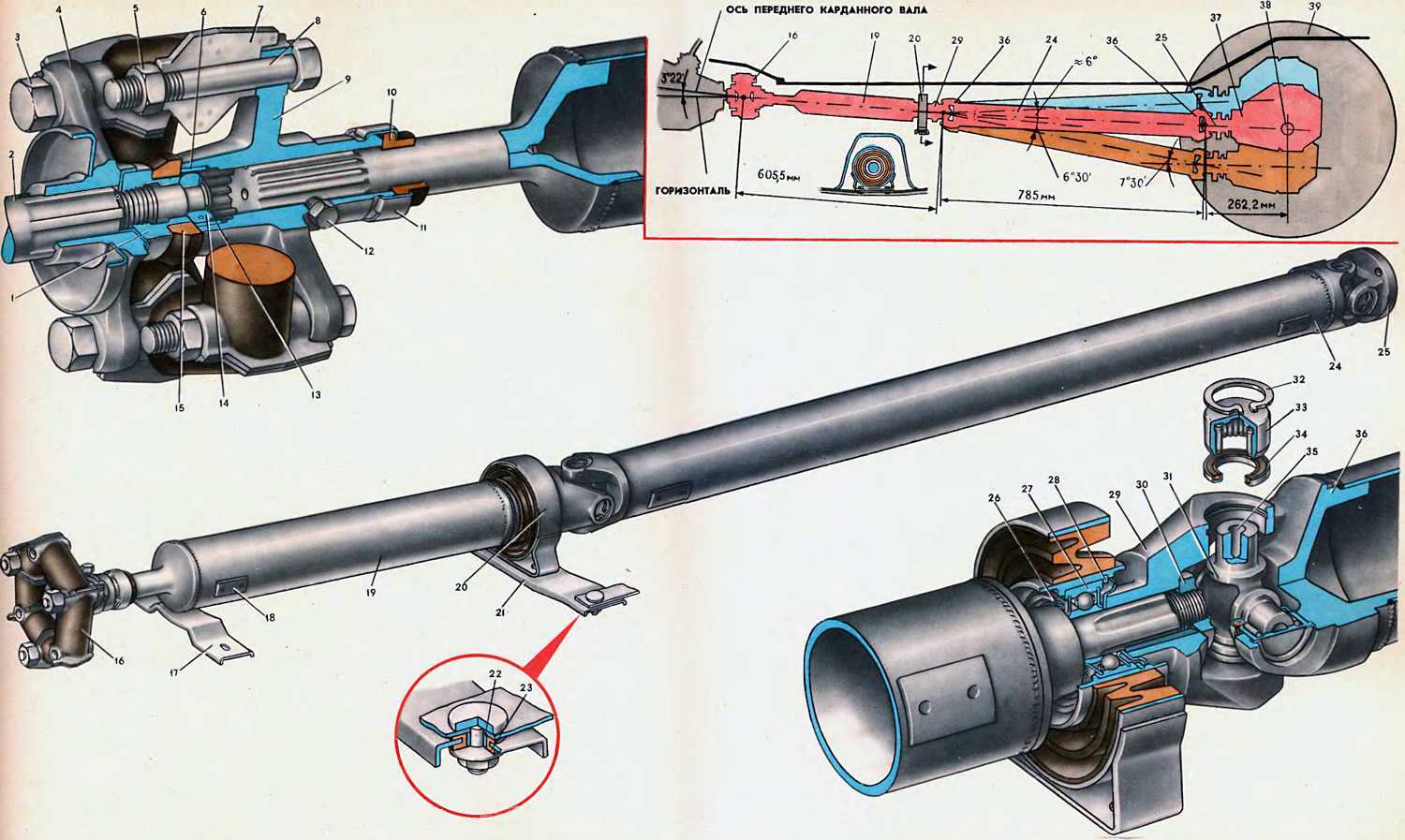

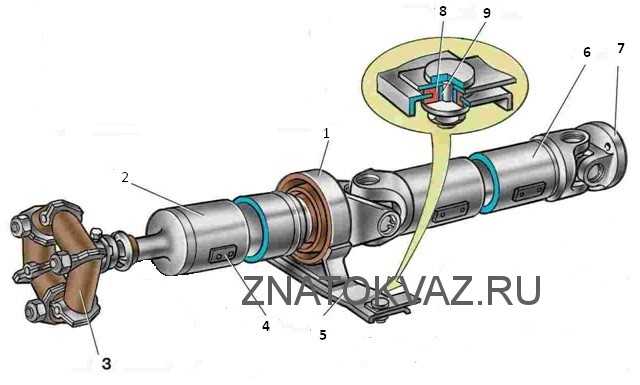

Карданная передача состоит из промежуточного карданного вала, промежуточной опоры, заднего карданного вала и трех карданных шарниров.
Промежуточный карданный вал выполнен из стальной тонкостенной трубы. К заднему торцу промежуточного вала приварен хвостовик с наружными шлицами, а к переднему торцу — вилка, к которой через карданный шарнир крепится скользящая передняя вилка с внутренним шлицевым отверстием и грязеотражателем.
Передняя вилка (хвостовик) вставлена в удлинитель заднего картера коробки передач и входит в зацепление со шлицами вторичного вала.
При работе задней подвески происходит продольное смещение карданной передачи.
При этом хвостовик, перемещаясь по шлицам вторичного вала коробки передач компенсирует эти сдвиги.
Шлицевое соединение смазывается маслом, залитым в картер коробки передач.
Промежуточная опора представляет собой резиновый гофрированный элемент; изнутри к нему привулканизирован закрытый шариковый подшипник, а снаружи — кронштейн.
Слой резины препятствует передаче вибраций на кузов и допускает перемещение карданной передачи вдоль продольной оси автомобиля.
Кронштейн промежуточной опоры болтами крепится к поперечине рамы.
Подшипник опоры не требует ухода на протяжении всего срока его службы.
Задний карданный вал выполнен из тонкостенной трубы, к торцам которой приварены вилки.
Через карданный шарнир к передней части вала крепится шлицевая вилка среднего шарнира.
Она надевается на заднюю шлицевую часть промежуточного вала после промежуточной опоры.
От смещений по шлицам она фиксируется болтом со стопорной шайбой. К другой части заднего карданного вала через крестовину шарнира присоединен фланец с центровочным пояском.
Он крепится четырьмя болтами к фланцу ведущей шестерни главной передачи.
Карданный шарнир состоит из вилок и крестовины с четырьмя закрытыми игольчатыми подшипниками.
В каждом из них установлено 20 роликов (игл) диаметром 2 мм.
Иглы изготовлены с высокой точностью, подобраны для данного подшипника в сборе с крестовиной и для разных подшипников не взаимозаменяемы.
Поэтому недопустимо заменять только крестовину или подшипники, весь комплект заменяется в сборе, даже при повреждении хотя бы одного подшипника.
В крестовину ввернута пресс-масленка.
Из нее масло, нагнетаемое смазочным шприцем, по внутренним каналам поступает к подшипникам.
Удержание масла внутри подшипников обеспечивается резиновой манжетой с пружиной.
Игольчатые подшипники запрессовываются в соосные отверстия вилок и фиксируются в них пружинными стопорными кольцами.
Карданные шарниры всех автомобилей ГАЗ традиционно смазываются трансмиссионным маслом.
Это не очень удобно, приходится часто шприцевать соединение.
Заполните подшипники смазкой №158 и можно будет надолго забыть об их существовании.
Когда при ремонте карданной передачи вы обнаружите, что износ крестовины невелик и она еще послужит, разверните ее на 180˚ вокруг одной из осей шипов и соберите шарнир в таком положении.
Шипы станут работать неизношенной стороной и ресурс узла почти удвоится.
Технические характеристики карданной передачи
Предельно допустимый радиальный люфт подшипников крестовины, мм. 0,1
Предельно допустимое биение трубы карданного вала, мм. 0,6
Биение посадочного пояска фланца ведущей шестерни 0,15
Биение вторичного вала коробки передач 0,15
Как Заменить Шрус На Ниве ~ SIS26.RU
Меняем внутренний и внешний ШРУСы на Chevrolet Нива своими руками: выбор гранаты
Граната на автомобиле представляет собой шарнир равных угловых скоростей. Как быстро и просто самостоятельно заменить масло в акпп в шевроле круз? Об этом и о многом другом читайте на нашем сайте!. Подробно о замене внутренней гранаты на ваз-2114. Заменить шрус на на ваз-2114, как. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.
Что такое ШРУС (граната)
Внутренняя граната на Шниву
Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. уходит антифриз на вектре б. Того как я поменял антифриз в заменить антифриз,. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.
ШРУС на Нива Шевроле
При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.
На Шевроле граната может быть:
Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.
Причины поломки гранаты
Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.
ШРУС может выйти из строя по таким причинам:
Замена у нивы переднего левого шруса наружного и внутреннего
Помощь проекту. Замена у нивы переднего левого шруса наружного и внутреннего.
Замена гранаты
Правый внутренний ШРУС вблизи, видно артикул и маркировку
Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.
Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.
Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.
Определение неисправности
Определить неисправность гранаты можно и самостоятельно. Как заменить задние стойки на лада калина: фото,. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. Как заменить замок зажигания на сотке/44? Снимать. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.
В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно
Видео как определить неисправность гранаты
Меняем гранату на Нива Шевроле своими руками
Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:
- Зажать снятый узел в тиски.
- Снять старый пыльник.
Устанавливаем новый шарнир
Устанавливаем ось со шрусом на автомобиль в обратном порядке
Видео о замене гранаты на Нива Шевроле с помощью обратного молотка
Рекомендации: усиление промвала
В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.
Чтобы избежать такой неприятности специалисты рекомендуют усилить валы.
Вывод
Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.
Очень познавательная статья, но хотел бы добавить, что причиной износа становятся наши любимые дороги с ямами. на внутренний шрус можно надеть и штатный пару часов в кислоте и как ниве 32 года. Все. Кстати вчера какой то чувак промчал через лежачего полицейского на скорости где то 60км\ч на шевролюшке и я ясно видел, что то у него отвалилось из поддона)
Да лучше сразу менять два шарнира, вот летом по чему то изнашиваются больше чем зимой весной и осенью, может и жара как то влияет.
Как заменить крестовины карданных валов на ВАЗ 21213-ВАЗ 2131?
Примечание! Перед тем как менять крестовины, рекомендуем вам снять нужный вам карданный вал с автомобиля, хотя некоторые люди и на установленном карданном валу работу делают, но это очень не удобно (В этом случае в тиски карданный вал не устанавливается, а просто берётся молоток и проставка из мягкого металла и молотком наносятся удары в это самую проставку и подшипник тем самым запрессовывается во внутрь, прочтя полностью статью вы поймёте о чём мы говорим), поэтому рекомендуем вам его полностью снять и заменить крестовину на снятом валу с автомобиля! (О том как снять карданный вал с автомобиля, читайте в статье: «Замена карданной передачи на ВАЗ»)
Снятие: 1) Начнём с того что все четыре крестовины заменяются абсолютно идентично и поэтому пример замены показывать мы будет только лишь на одной крестовине, в общём в начале вам нужно будет снять все четыре стопорных кольца (На фото показано только лишь одно кольцо, оно ещё стрелкой указано и на маленьком фото показан как он выглядит) при помощи тонких плоскогубец или же чем то наподобие них (Отвёрткой можно ещё попробовать подцепить кольца).
Примечание! Если вы ещё не поняли в каких местах располагаются все четыре кольца, то объясним сразу, крестовина имеет четыре конца (На фото ниже только два конца у крестовины видно, они красными стрелками указаны) на то она и называется крестовина (От слова крест), на каждом из концов крестовины установлены стопорные кольца (Удерживают они подшипники, чтобы те не слетели) и те самые подшипники под кольцами находятся, для наглядности один из подшипников указан синей стрелкой и ещё на маленьком фото снятый подшипник ко всему этому показан!
2) После того как кольца будут сняты, берите в руки мел, либо фломастер, либо зубило с молотком и нанесите две метки, чтобы знать как при сборке нужно устанавливать фланец на карданный вал, метки нужно наносить на две части, а именно как вы уже видите на фото ниже, одну метку на сам фланец нанесите, а другую на корпус карданного вала (Метка которая нанесена на корпусе, указана красной стрелкой).
3) Теперь положите фланец карданного вала на что ни будь (Можно для удобства тиски использовать и вилку поверх их положить, на так называемые губки тисков) и после чего возьмите в руки подходящего диаметра отрезок трубы или же накидную головку (Тоже подходящего диаметра) и их приложите после этого к вилки как на фото 1 показано и начните бить по отрезку трубы или по накидной головки молотком, до того пока вилка не упрётся в крестовину, как только упёрлась (см. фото 2) и уже не спускается ниже, снимите с нижней части корпус подшипника, точно такую же операцию и с противоположной стороны (С другим, верхним подшипником) проделайте, если же подшипники у вас не выходят и прочно сидят на своих местах, то в таком случае болгаркой или же чем то наподобие неё, проточите на корпусе подшипников лыски (см. фото 3) и после чего зажмите корпус подшипников в тисках (см. фото 4), вращая рукой карданный вал выньте оба корпуса подшипника из отверстий в которых они находятся, как только они вынуться, снимите вилку с карданного вала для начала (см. фото 5) и в завершение выньте из вилки крестовину, а так же два корпуса подшипника ещё из вилки выбейте, на фото 6 один из корпусом можно ещё разглядеть (Указан красной стрелкой), он выбивается очень легко, при помощи молотка и бородка или же выколотки.
Вибрация карданного вала после замены крестовин
Нередко возникают случаи, когда после замены крестовины карданного вала появляется вибрация. Если она ощущается, рекомендуем обратиться к специалистам за диагностикой. Если же вы хотите самостоятельно разобраться в причини появления вибрации, то следует знать что причин может быть много и не всегда они связанны напрямую с карданным валом.
Даже если были соблюдены все технологические этапы замены крестовины, вибрация может возникнуть вследствие разбитого подшипника в мосту, коробке, редукторе или раздатке, которые в свою очередь разбила изношенная крестовина. Но в этой статье мы попробуем рассказать какие ошибки допускаются при замене крестовины карданного вала и гарантированно приведут к вибрации.
Разметка кардана перед разборкой крестовины
В процессе замены изношенной крестовины забыли поставить метки на тех частях, между которыми производиться замена крестовины и при сборке развернули их друг относительно друга на 180 градусов. В этом случае появиться вибрация, поэтому обязательно ставьте метки перед любой разборкой кардана. Это касается фланцев, подвижных и неподвижных шлицов.
Кстати, если кардан к машине прикручивается через фланцы, то метки между приемным фланцем моста и коробки ставить необязательно. Как бы вы не установили кардан на машину, это не повлияет на балансировку.
При установке крестовины под стопорные кольца её недожали или пережали
Не стоит рассчитывать, что стопорные кольца от новой крестовины идеально подходят на ваш кардан. Скажем больше, практически никогда идеально не подходят. Образуется либо зазор между кольцом и крестовиной, либо наоборот крестовина пережимается и её становиться очень трудно вращать.
В последнем случае выручает наждачный камень. Только необходимо равномерно сточить металл с обоих противоположных колец и не перестараться. Идеальное состояние крестовины – это когда фланец на крестовине держаться под собственным весом, а при слабом нажатии на него опускается.
Рекомендуется не выкидывать старые кольца от крестовины, довольно часто они идеально подходят для установки новой крестовины. Только не забудьте почистить само кольцо и канавку, в которую оно садиться.
Так же необходимо простучать молотком по проушинам после установки крестовины, так как вас может ввести в заблуждение, плотно зажатая крестовина. Чашки после запрессовки могут удерживаться за счет трения в проушинах и после «простукивания» вполне может появиться осевой люфт. В идеале, как делаем мы в своем сервисе, после замены крестовины зажать карданный вал в тисках и проверить отсутствие осевого люфта в крестовине. Для этого один человек ставит палец на место сочинения крестовины и игольчатого подшипника, а другой с усилием качает кардан на себя и от себя. Допускается еле заметное движение.
Разборка карданной передачи
Так как карданная передача отбалансирована на заводе, при каждой ее разборке и последующей сборке необходимо сохранить первоначальное взаимное положение валов.
В противном случае при движении автомобиля может возникнуть заметная вибрация.
Чтобы при сборке шлицы хвостовика промежуточного вала и шлицевой вилки заняли прежнее положение, делаем метки краской или зубилом на трубе промежуточного вала
Делаем метки краской или зубилом на шлицевой вилке среднего шарнира.
Отверткой отгибаем выступ стопорной шайбы, расположенную внутри шлицевой вилки

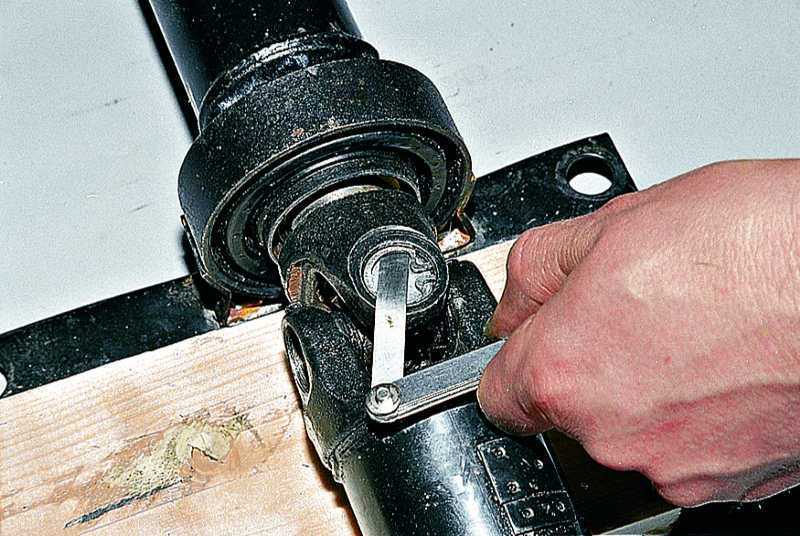

Вставив в вилку вороток или отвертку, удерживаем шарнир и отворачиваем болт на три оборота.
Вынимаем пассатижами П – образную пластину.
Медным молотком или через проставку сбиваем вилку со шлицев промежуточного вала
Выворачиваем болт со стопорной шайбой
Ударяя шлицевым хвостовиком промежуточного вала о деревянную подкладку, сбиваем промежуточную опору
Вынимаем из промежуточной опоры защитные кольца.
Перед сборкой карданной передачи закладываем смазку Литол-24 в углубления защитного кольца со стороны, обращенной к карданному валу, и вставляем кольцо.
Покрываем смазкой ШРУС-4 шлицы промежуточного вала.
Оправкой, изготовленной из трубы (диаметром, приблизительно равным диаметру внутреннего кольца подшипника промежуточной опоры), напрессовываем опору на шлицы промежуточного вала до упора.
Закладываем смазку с другой стороны подшипника и надеваем второе защитное кольцо.
Устанавливаем уплотнительное кольцо в выточку вилки заднего карданного вала.
Заворачиваем болт с надетой на него стопорной шайбой в торец вала, предварительно смазав несколькими каплями герметика резьбовое отверстие.
Нанеся на заходную часть шлицев переднего вала поясок герметика шириной 10 мм, надеваем вилку, совместив ранее нанесенные метки.
Вставляем П – образную пластину под стопорную шайбу так, чтобы выступ на пластине вошел во впадину шлица вилки, а усик на стопорной шайбе – в вырез пластины.
Заворачиваем и затягиваем болт.
Стопорим болт, отогнув на его грань выступ стопорной шайбы
Владельцы автомобиля газель и соболь 4х4, а также в других автомобилях, где передача крутящего момента происходит при помощи карданной передачи время от времени сталкиваются с проблемой поломки крестовины карданного вала (шарнира). Естественно, в такой ситуации рекомендована ее замена. Такая деталь, как кардан газель, хоть и является довольно большой по размеру, но по конструкции настолько проста, что любой непрофессионал может выполнить ее ремонт.
Автозапчасти для иномарок, ремонт авто

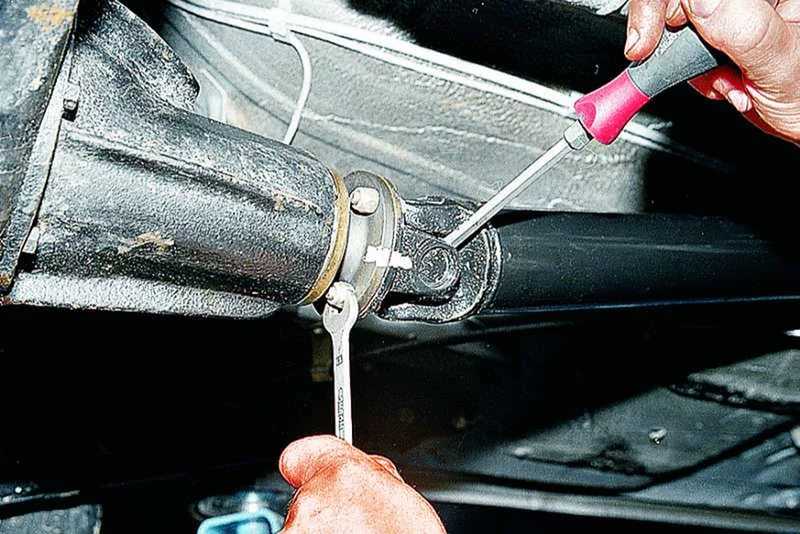

Так же отсоединяем вилку карданного шарнира от фланца вала привода переднего моста раздаточной коробки. Снимаем передний карданный вал. Отсоединив вилки шарниров заднего карданного вала от фланцев редуктора заднего моста и вала привода заднего моста раздаточной коробки, снимаем задний карданный вал. Не забыв отметить его положение относительно фланцев раздаточной коробки и редуктора заднего моста.
Устанавливайте валы, совместив ранее нанесенные метки, в порядке, обратном снятию. В статье не хватает: Проверка исправности карданной передачи Чтобы на Шниве сделать расход нива шевроле как снять передний кардан меньше нужно всего лишь Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП.
Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады. Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций: Наружный осмотр. Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник.
Далее обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется нива шевроле как снять передний кардан. Если будет присущ небольшой люфт, то конструкция неисправна.
Люфта не должно. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?
Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе нива шевроле как снять передний кардан всеми элементами.
Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы. Но это уже другая история. Снятие и замена карданного вала Снятие, а затем и замена нива шевроле как снять передний кардан на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду.
На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение. Под колеса устанавливаются башмаки для подстраховки. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.
Замена переднего кардана на шрусах Шевроле Нива видео
Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне.
Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания. После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении. Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения.
Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.
Порядок установки — обратный снятию. Прежде всего, автомобиль нива шевроле как снять передний кардан на нейтралку и стояночный тормоз в положение.
Под раздаточную коробку подкладывается упор, который можно будет регулировать. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления. Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.
Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.
Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию. Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало.
Замена крестовин кардана на ниве
Добро пожаловать! Крестовины карданных валов – во-первых про карданные валы сразу скажем, вы уже скорее всего знаете что автомобиль Нива оснащается двумя карданными валами, в отличие от других автомобилей, к примеру в отличии от автомобилей Классического семейства на которых только один карданный вал присутствует, в связи с этим на Нивах и крестовин будет больше (Две крестовины на один карданный вал), поэтому и работы будет немного по больше, но как правило из строя выходит из всех четырёх одна какая то крестовина, а не все сразу, но если вы вовремя не поменяете крестовину то и другая очень быстро разобьётся, вить крестовины нужны лишь для того чтобы места соединений карданный валов соединять (Просто если напрямую соединить валы, то они могут деформироваться со временем и изогнуться, а с крестовинами этого не случиться так как крестовины могут перемещаться) и поэтому если одна крестовина выходит из строя, то у вала появляется люфт и он начинает неравномерно крутиться, что приводит к выходу другой крестовины из строя и к потери мощности у автомобиля.
Примечание! Чтобы произвести замену крестовины карданного вала, вам нужно будет запастись: Отвёртками, а так же если есть тоненькие плоскогубцы, то их тоже возьмите, кроме этого набор всевозможных ключей обязательно понадобиться, да и вообще без ключей ни один ремонт не делается, ну и молоток с выколоткой из мягкой стали (К такой стали относиться: Алюминий, медь, латунь) понадобиться и тиски (Вместо них пресс ещё можно)!
Где находятся все крестовины у карданных валов? В нижней части автомобиля они располагаются, поэтому вам придётся под машину лезть, чтобы сами крестовины заменить или чтобы их вообще увидеть, для наглядности чуть ниже размещёно фото, которое было сделано из под нижней части автомобиля, на нём видны два карданных вала (Указаны красными стрелками) и места где все четыре крестовины располагаются, эти места указаны синими стрелками, но одной крестовины на фото к сожалению не видно (Она не вошла в кадр), но вы как залезете под автомобиль её сразу же найдёте.
Когда нужно менять крестовины у карданных валов? Как только они разболтались и люфт появился у одного из карданных валов автомобиля, проверить этот люфт очень легко, достаточно залезть под автомобиль и именно в том месте где стоит интересующая вас крестовина, возьмитесь рукой и подёргайте карданный вал (Застопорить его при помощи отвёртки ещё не забудьте, а то он проворачиваться будет, либо просто первой рукой держите сам вал, а второй дёргайте его из стороны в стороны в том месте где по вашему мнению крестовина износилась, если люфт будет присутствовать, то в таком случае крестовину нуждается в своей замене), но это всё проверки, а симптомы того что крестовина износилась будут такими: Во-первых при трогание с места, а так же при резком торможении, когда на газ вы резко тоже нажимаете и при переключения скоростей в нижней части может происходить стук (Где карданные валы находятся), если вы этот стук постоянно слышите, то он говорит лишь о том, что какая то из крестовин пришла в негодность и нуждается тоже в замене.
