Настраиваем регулятор тормозных сил: «Колдун» несет богатыря
Лада
«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован… Насколько это опасно?
Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.
«ШЕВРОЛЕ-НИВА»
К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.
Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.
Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).
«Шевроле-Нива»
«Шевроле-Нива»
Третье состояние — уменьшаем влияние регулятора, увеличив зазор от исходного также на 8 мм, то есть выставляем 24 мм. Когда в машине двое, тормозной путь практически не меняется — 34,3 м. Однако теперь блокируются задние колеса. Зато при полной нагрузке торможение очень эффективное, замедлением легко управлять и результат рекордный: всего 30,8 м!
- При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.
- Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.
- Однако при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.
«ЛАДА-КАЛИНА»
Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес. Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес. Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.
Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы». Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной
О регуляторе тормоза колдуне
Подведем итог и рассмотрим дополнительные источники информации, которые помогут лучше разобраться с регулятором тормоза колдуном.
Итак, как выясняется, колдун для автомобилиста – это вовсе не мифический персонаж, а вполне осязаемая деталь в конструкции его автомобиля. Призвана она обеспечивать распределение тормозных усилий.
Никто так толком и не знает, как работает этот механизм, поэтому такое название выглядит вполне оправданно. При обычной эксплуатации действия колдуна незаметно. А вот когда водитель ударяет педаль в пол, то он вступает в работу. Если бы колдуна не было, то при таком способе торможения задние колеса бы блокировались, и машину начинало бы заносить в сторону.
Колдун же заставляет задние колеса продолжать крутиться, тем самым сохраняя курсовую устойчивость. Если разбираться, как он это делает, то общий принцип заключается в перекрытии канала, по которому тормозная жидкость поступает к задним колесам.
Колдун очень привередливое «существо», боится грязи
Важно чтобы он находился в исправном состоянии, т.к. это поможет избежать аварии в критической ситуации. Дополнительную информацию о работе этого загадочного приспособления можно также посмотреть в данной статье
Дополнительную информацию о работе этого загадочного приспособления можно также посмотреть в данной статье.
Колдун — регулятор тормоза
Принцип работы тормозного суппорта и для чего он вообще нужен
Добро пожаловать! Тормозной суппорт — вещь эта по сути очень нужная, так как практические не одна машина не обходиться без него, потому что самую основную работу при торможение выполняет именно он тормозной суппорт, но не все люди знают как он работает и что вообще произойдёт если он не будет установлен на автомобиле, это мы как раз таки сегодня и разберём.
Примечание! В конце так же в дополнение к этой статье размещён интересны видео-ролик, в котором показан весь принцип работы тормозной системы!
Для чего нужен суппорт и какой у него принцип работы?
Если говорить кратко, то он нужен для того чтобы машина тормозила при нажатии на педаль тормоза и если его не будет, как уже было сказано ранее автомобиль и не будет останавливаться вовсе, так как основную работу по торможению выполняет именно данный суппорт.
Ну а если же говорить более подробно и ещё ко всему этому углубиться в принцип его работы, то этот самый принцип его работы заключается в следующем, когда вы нажимаете на педаль тормоза, в тормозной системе происходит давление а именно поршень который находиться в главном тормозном цилиндре (Данный цилиндр указан цифрой 3), перемещается от начала данного цилиндра в конец, тем самым ещё собирая при этом немного тормозной жидкости которая находиться в тормозной бачке (Указан цифрой 5) выдавливая тормозную жидкость вперёд она идёт по шлангам и тем самым выдавливает поршни которые находятся в самом суппорте, а данные поршни при этом давят на тормозные колодки и автомобиль останавливается.
Разберём более детально, для этого давайте сперва посмотрим что же этот самый главный тормозной цилиндр представляет из себя, а он представляет конструкцию внутри которой находиться тот самый поршень а так же шток который давит на него, так вот когда вам придётся остановить автомобиль, вы соответственно нажмёте на педаль тормоза, после нажатия шток тоже будет смешаться вперёд тем самым и поршень который сидит на этом штоке будет смешаться, и после смешения вся тормозная жидкость будет выталкиваться как бы вперёд и будет она идти до самих рабочих цилиндров, об которых мы погорим чуть ниже.
Примечание! Сразу вам скажем чтобы вы понимали одну вещь, данная тормозная жидкость не сжимаема поэтому если что то давит не неё то она тоже будет давить на другие детали тормозной системы и при этом она не будет сжиматься!
Теперь жидкость будет давить из одного конца, на все рабочие цилиндры к которым подсоединены шланги (Шланги которые подсоединены к рабочим цилиндрам, указаны цифрой 2 и 4 на фото выше, где изображена схема тормозов автомобиля ВАЗ 2110), так вот после того как тормозной жидкостью будет наполняться рабочий цилиндр, поршень который находиться в этом цилиндре будет выдавливаться и тем самым давить на тормозную колодку, а тормозная колодка в этот момент будет обжимать тормозной диск в связи с этим будет происходить трение которое и останавливает машину.
И в завершение отметим для чего нужен тормозной бачок автомобилю, а именно благодаря тормозному бачку в котором находиться сама жидкость и поддерживается нормальный уровень данной жидкости в системе, чтобы более понять просмотрите фото которое расположено чуть ниже:
Где находиться тормозной суппорт?
На многих автомобилях по разному, где то данный суппорт находиться в передней части автомобиля, а где и одновременно в передней и задней, а на некоторых автомобилях (В основном на старых) тормозных суппортов как правило вообще не было, а вместо них использовались обычные барабанные тормоза, а данные тормоза очень быстро греются и поэтому эффективность их торможения после постоянного нажатия на педаль тормоза (Особенно в жаркую погоду) очень уменьшалось и тем самым количество аварий было не малым.
Примечание! На автомобилях отечественного производства (ВАЗ), в большинстве случаев тормозной суппорт находится только спереди автомобиля, а задние колёса оснащаются обычными тормозными барабанами! (Кстати если вам интересно и вы хотите узнать как работают тормозные колодки дисковых и барабанных тормозов, тогда прочтите интересную статью под названием: «Что такое тормозные колодки и как не нарваться на подделку?», там всё подробно расписано)
Ссылки! Как заменить передний тормозной суппорт — на классике? Как заменить суппорт — на ВАЗ 2108-ВАЗ 21099?
Дополнительный видео-ролик: Более подробно ознакомиться с тем как работает тормозная система, вы можете в интересном видео-ролике который размещён чуть ниже:
https://youtube.com/watch?v=Av-jj8NNrv8
Vaz-Russia.ru
Как отрегулировать колдун на ваз 2114 — Школа авторемонта
- Зачем нужен
- Как работает
- Неисправности
- Настройка
- Замена
- Проверка

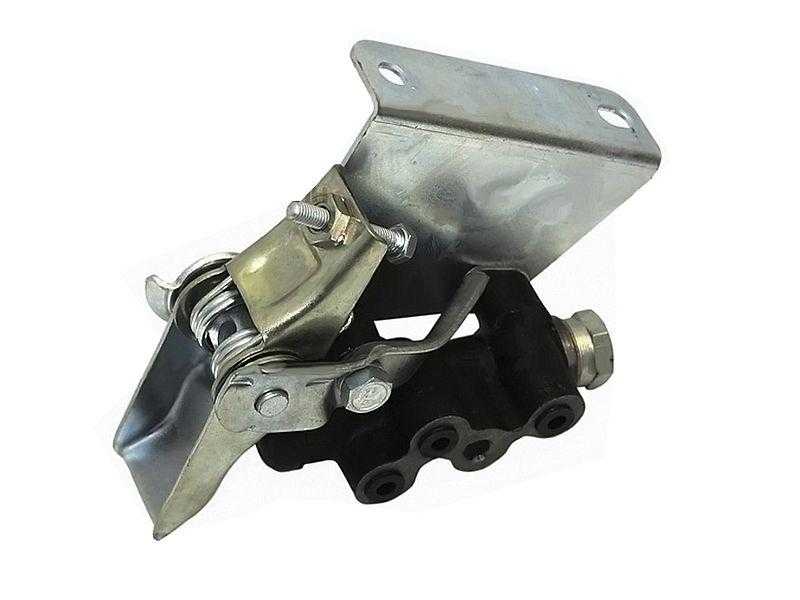

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.
На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.
В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.
Зачем нужен регулятор тормозных усилий
Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.
Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.
Как работает колдун

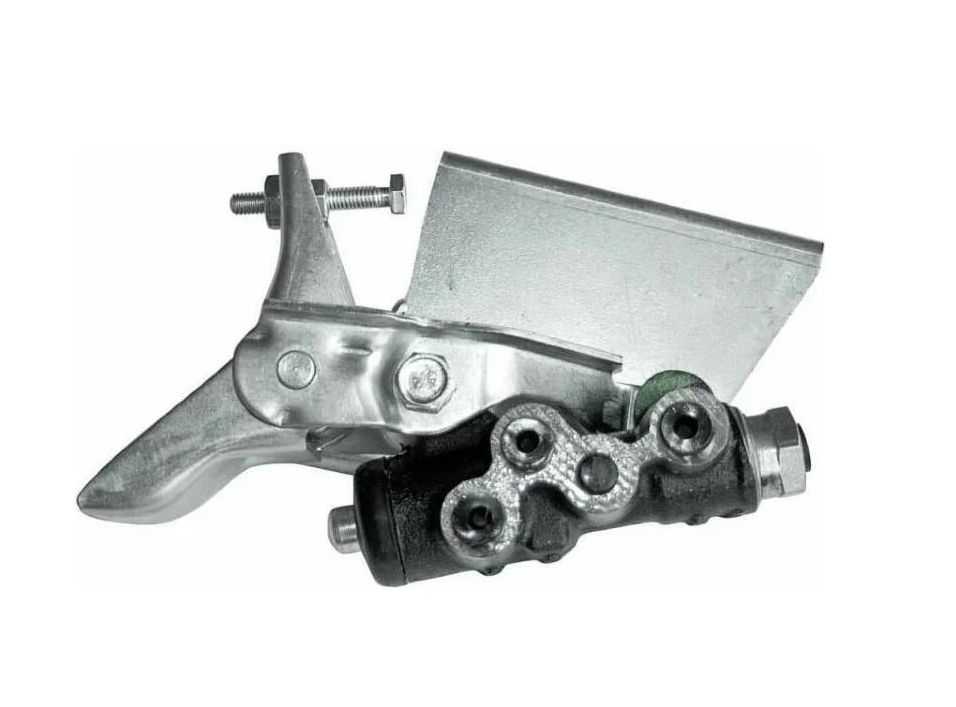

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью.
Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.
Таким способом осуществляется стабилизация траектории движения.
Замена регулятора давления тормозов

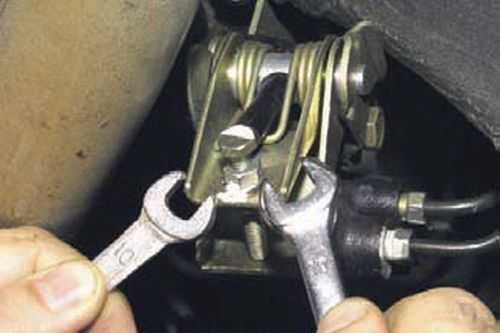

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.
Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.
Обязательно почитайте
Самостоятельная развальцовка трубок
Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
Далее производится вышеописанная процедура настройки колдуна.
Проверка
Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.
Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.
Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.
Регулятор давления тормозов, или как работает колдун на автомобилях ваз — Автобаза Ремонт
13.05.2019
Добро пожаловать!Слышали где ни будь о такой вещи под названием «Регулятор давления задних тормозов»? Его ещё в сокращённом виде называют просто «Регулятор давления тормозов»! Но и это у него ещё не последнее название, так как его у него есть ещё одно название которое встречается гораздо чаще и которое пришло к нему из народа, а звучит оно просто «Колдун».
