Как отрегулировать карбюратор солекс 21083

Как промыть карбюраторный узел без его разборки

Промывка карбюратора «Солекс» рекомендована производителем в тех случаях, когда явно имеются какие-либо неполадки в его работе: увеличение расхода бензина, рывки и толчки при движении, нестабильность холостого хода, проблемы с запуском.

Традиционным методом промывки карбюраторов считается его полная разборка на отдельные компоненты, что не всегда под силу выполнить неопытному владельцу ВАЗа. Для упрощения процедуры и была создана методика промывки и очистки карбюратора без его разборки на составляющие. В основе этой методики — использование специальных аэрозолей в баллончиках. Самыми доступными очистителями для карбюраторов считаются аэрозоли производства «ABRO» и «Mannol» — их можно купить в любом автомагазине по стоимости 100–150 рублей.

Эти очистители превосходно справляются с очисткой карбюраторных механизмов, к тому же и пользоваться ими очень просто. Для промывки карбюратора «Солекс» рекомендуется заглушить мотор, дать ему остыть и приступать к процедуре:

Снять короб воздушного фильтра на автомобиле, убрать его в сторону.
Из корпуса карбюратора выкрутить электромагнитный клапан.
На баллончик с аэрозолем надеть специальную узкую насадку и обработать жидкостью каналы жиклёров, первую и вторую камеру, заслонки и все видимые элементы карбюратора.
После этого распылить аэрозоль на внешние части механизма.
Подождать 5–8 минут (в зависимости от рекомендации производителя аэрозоли). За это время жидкость сможет разъесть скопления нагара и грязи.
Далее можно запустить мотор, чтобы он удалил все остатки грязи.
Если за одну процедуру карбюратор не успел как следует прочиститься, то можно обработать его ещё раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно увеличит свои динамические характеристики, так как налипания грязи не будут препятствовать нормальной работе всех частей карбюратора.

Как заменить детали карбюратора

Замена поплавка, диафрагмы насоса-ускорителя, уплотнителей не представляет особых сложностей. Чаще всего при ремонте используются подобранные по типу карбюратора ремкомплекты, в которых входит всё необходимое для проведения замены элементов.

Порядок замены ничем не регламентирован: достаточно снять повреждённую деталь и на её место установить новую. Главный критерий: идентичность элементов при замене.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

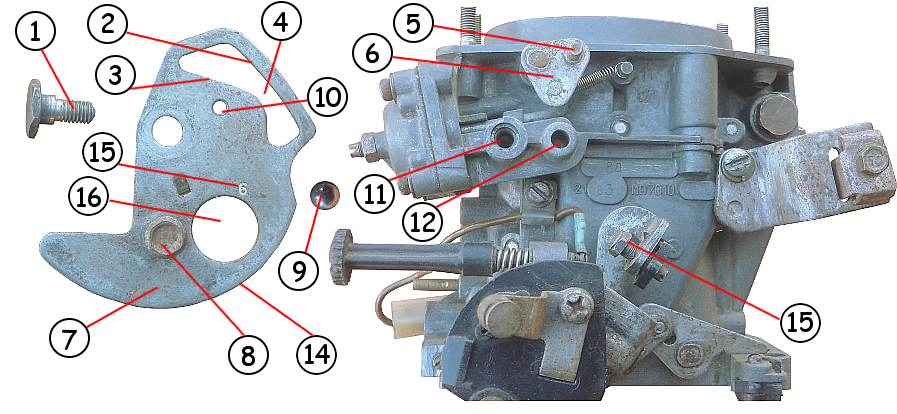

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

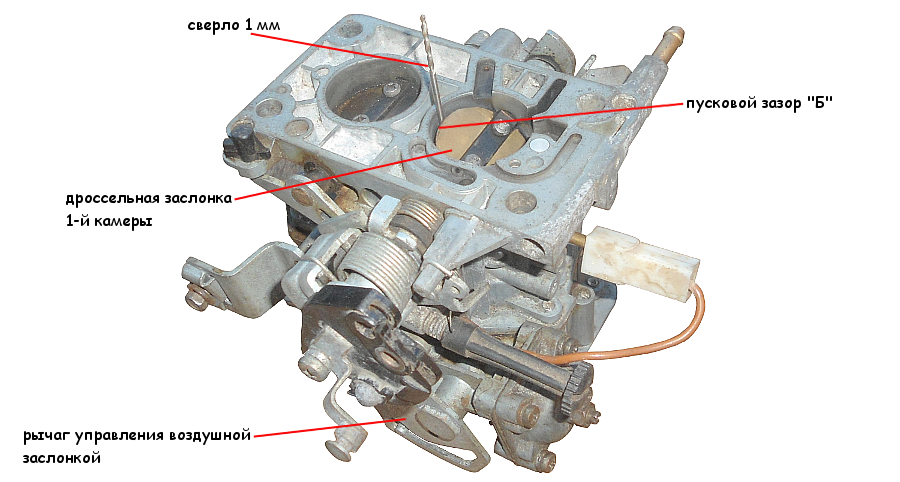

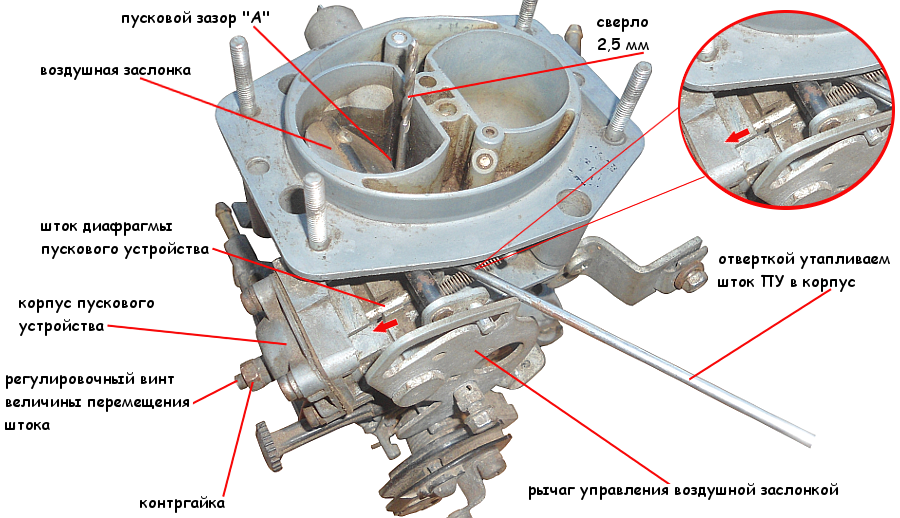

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

пусковое устройство;
система холостого хода;
экономайзер принудительного холостого хода (ЭПХХ);
переходные системы смесительных камер;
ускорительный насос;
экономайзер мощностных режимов (ЭМР);
эконостат;
механизм блокировки.

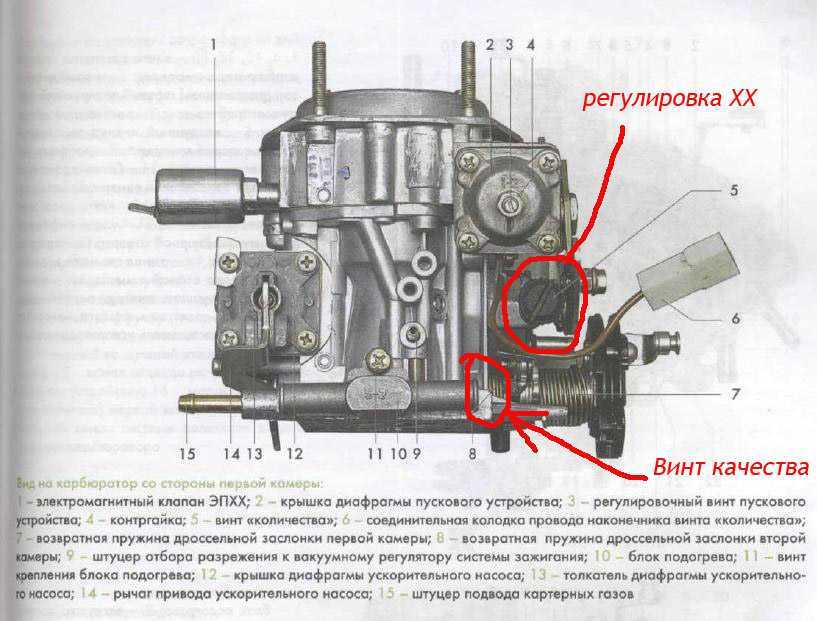

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Лада 2109 POMOGATOR › Бортжурнал › Шаманство с карбюратором. Игольчатый клапан.

Доброго времени, коллеги Ох уж ентот карбуляторрррр! Хотя если считать по времени (последний раз чистил в 2010г), то ничего страшного — очередная профилактика. Но как оказалось — не как обычно.

Постараюсь проблему коротко описать. Погода наладилась, т.е. потеплело и машинка стала достаточно быстро греться до срабатывания вентилятора (тем более в условиях города). Утром лечу на работу пораньше, да с ветерком — около 15минут. И никаких проблем. Но вот обратно, т.е. в час пик, дорога занимает при всем старании «ШУМАХЕРА» порядка 30мин. И вот тут при нагреве за 90 при очередном резком наборе скорости машинка затыкается и дальнейшее движение возможно в вялотекущем режиме мах на 2й передаче до 30-40 км/ч.

Я человек семейный и занятой и машина нужна постоянно, т.е. причину неисправности стал искать при малейшем свободном времени (перед работой порядка 30мин и в обед порядка 30мин ) — с простого и далее по методу исключения.

Первым делом проверил работу бензонасоса (ранее с родным в тёплую погоду приключения доставали регулярно, но теперь у меня ПЕКАР) — при очередном расколбасе при разгоне скинул топл.шланг и качнув вручную убедился что насос херачит струёй исправно. Но на всякий сделал профилактику — разобрал, убедился в целостности штока, поменял пружину и мембрану (хотя родная была цела, но со ржавчиной по упорной пластине).

Далее после очередного затыка при разгоне по пути домой снял «кастрюлю» и добрался до топливного фильтра в карбюраторе. И охренел! В фильтре был резиновый кусочек с рисовое зёрнышко!

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов… поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесьПодводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 кмчас кпп 4-ка

Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.

В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.

Подготовка инструментов и приспособлений

Если вы вознамерились капитально прочистить карбюратор своей «восьмёрки», то без компрессора обойтись не удастся. Чтобы выдуть из каналов скопившуюся грязь, необходимо подавать воздух под давлением не менее 6 Бар. Остальные инструменты — из разряда обычных, имеющихся в каждом гараже:

2 отвёртки — крестообразная и тонкая с нешироким плоским шлицем;
набор рожковых ключей малых размеров — 8, 10, 13 мм;
круглогубцы;
резиновая груша (спринцовка);
2—3 деревянных зубочистки;
ветошь.

Для промывки каналов отлично подходит специальное средство, продающееся в аэрозольных баллонах (например, от бренда ABRO). Не стоит применять для очистки ацетон и неорганический растворитель, разъедающий пластиковые детали. Заранее купите новые бумажные прокладки для карбюраторов ДААЗ 2108 (подойдут и на «девятку»).

Подбор и доработка жиклеров карбюраторов Солекс

Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей. «Жиклеры карбюратора Солекс» — таблица жиклеров которую нужно открыть перед началом их подбора и доработки. Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку. Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперимента.

Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Топливный жиклер ГДС первой камеры карбюратора Солекс 21083 Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

Воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс

Доработать уже имеющиеся жиклеры

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

Технология подбора жиклеров

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Пошаговая инструкция по разборке

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку

Распредвал 2108

Двигатели 2108, 21081, 21083 имеют распределительный вал установленный в головке блока. Распределительный вал двигателя (2108, 21081, 21083) является частью его газораспределительного механизма (ГРМ). Он выполняет функцию привода клапанов, так как своими кулачками при вращении попеременно (в определенной последовательности) нажимает на их толкатели. Помимо этого распредвал является приводом распределителя зажигания (трамблера) и бензонасоса.

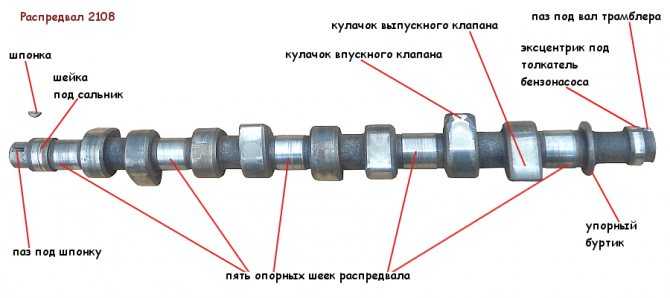

Устройство распредвала 2108

Распределительный вал двигателя — высокоточная деталь, отлитая из чугуна. Кулачки, шейки и поверхность под сальник вала для повышения прочности отбеливаются на глубину до 0,2 мм.

Распредвал имеет пять шеек для установки в опоры головки блока двигателя. Сверху он закреплен корпусом подшипников распредвала, состоящим из двух половинок и установленном на шпильки.

Помимо этого, для предотвращения осевого смещения, распредвал имеет упорный буртик, расположенный между торцом задней опоры вала и корпусом вспомогательных агрегатов. Так же на валу имеется эксцентрик привода топливного насоса. В торце вала выполнен паз для соединения с валом трамблера. На другом конце на шпонке устанавливается шестерня привода ГРМ закрепленная болтом.

Смазка распределительного вала производится под давлением через отверстия в опорах головки блока.

Размеры распределительного вала

Высота кулачков (впускного и выпускного) у распредвала 2108 9,0±0,1 мм. Диаметр шеек 24,915-24,931 мм.

Как работает распределительный вал

Распределительный вал вращается за счет привода на его шкив ремнем ГРМ от шкива на коленчатом валу. При этом он нажимает в определенной последовательности своими кулачками на толкатели клапанов заставляя их открываться. Положение распределительного и коленчатого валов относительно друг друга устанавливается по специальным меткам. В результате достигается своевременное открытие-закрытие клапанов на определенных фазах при работе двигателя (впуск-сжатие-рабочий ход-выпуск). Одновременно эта работа синхронизируется с работой распределителя зажигания (трамблера) так как он так же приводится в движение распредвалом. Соответственно искра на свечи зажигания проскакивает в нужный момент.

Помимо этого распредвал приводит в движение топливный насос (бензонасос) системы питания двигателя. Эксцентрик на валу воздействует на стержень толкателя.

Неисправности распределительного вала

Износ шеек распределительного вала

Износ поверхности под сальник

Износ опор распредвала в головке блока и корпусе

В результате износа опор распредвала (в корпусе и головке блока) происходит его биение, что негативно сказывается на работе клапанного механизма. Допустимое биение шеек распредвала 0,02 мм.

Как следствие повышенный шум из-под клапанной крышки двигателя, неустойчивые обороты холостого хода двигателя.

Применяемость распределительного вала 2108

На карбюраторных двигателях 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 устанавливается распределительный вал 2108-1006015.

На инжекторный двигатель 2111 автомобилей ВАЗ 21083, 21093, 21099 в ряде случаев устанавливается распределительный вал 2110-1006015 или 2111-1006015, имеющий на конце штифт под датчик фаз (в ЭСУД с двумя датчиками кислорода под нормы Евро-3).

Тюнинг распределительного вала 2108

Самый простой — замена на распределительный вал 2110 с большими кулачками (впускной-9,6±0,1 мм, выпускной-9,3±0,1 мм) и иными углом развала кулачков и и высотой подъема позволяющими увеличить динамические характеристики автомобиля (улучшенный разгон и повышенную скорость передвижения). При этом теряется приемистость двигателя на «низах», его приходится крутить до больших оборотов. что снижает ресурс.

Более сложный — установка разрезной шестерни, позволяющей самостоятельно изменять фазы газораспределения и добиваться от двигателя либо скорости, либо приемистости на «низах», по желанию.
