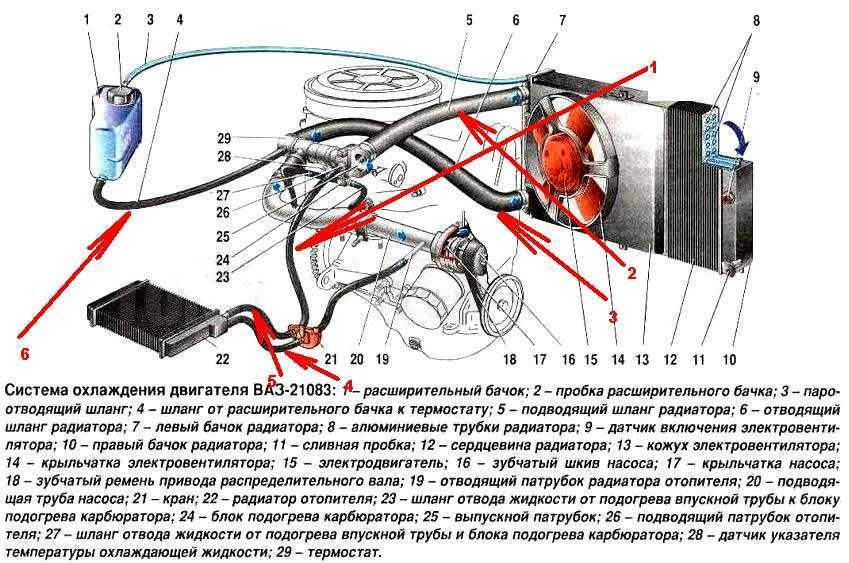

Система охлаждения на ваз 2109 как устроена, её ремонт

Растачивание блоков цилиндра

Если целый ряд предыдущих операций можно было выполнить собственноручно, то для расточки блоков цилиндров необходимо нанять мастера, что имеет навыки работы на особом оборудовании. Владельцы машины вынимают блок цилиндров и отдают мастерам на расточку, а после реставрации ставят блоки цилиндров на прежнее место.

Головка цилиндра имеет достаточный запас прочности и солидный ресурс чтобы эксплуатировать его достаточно долгое время, и редко ломаясь раньше положенного срока. Цилиндры ремонтируются в основном планово, но иногда попадают под действие незамедлительного ремонта. Например, когда нужно заварить отверстие в блоке , что образовано обрывом шатунного механизма.

Иногда хозяин машины хочет расточить блоки цилиндров, не для текущего ремонта, а для того, чтобы увеличить мощность двигателя. Под воздействием такого процесса, что называется форсированием, камера сгорания увеличивается в рабочем объеме, что приводит к существенному увеличению мощности. Перед производством такой операции, тщательно просчитываются все риски, потому, что форсирование может настолько сильно расточить и блок и головку, что стенки головки могут деформироваться и прийти в негодность.

При расточке блоков цилиндра предусматривается расширение посадочных гнезд — гильзы применяются уже увеличенные в размерах. Чтобы точно знать их параметры, следует посоветоваться со специалистом, что будет проводить эту операцию. Определение новых размеров проводятся с применением нутромера.

Операция по расточке производится на специальном станке с небольшой скоростью, проявляя определенные навыки в этой сфере. При произведении расточки необходимо одновременно придерживаться размеров будущего цилиндра, не нарушать его формы и придерживаться принципам качественной обработки

Очень важно и придерживаться строгих позиций — цилиндры должны размещаться строго параллельно и перпендикулярно ложу распределительного вала. И немаловажно, чтобы во время расточки остался припуск с целью, чтобы ось не сместилась во время хонингования — заключительной операции при расточке по исправлению вероятных дефектов при предыдущей операции

На этом капитальный ремонт двигателя ВАЗ 2109 заканчивается и необходимо собрать и установить силовую установку в прежнее положение. После заключительных этапов сборки и заполнения тосолом, техническим маслом и водой для дальнейшей эксплуатации, непременно проводится манипуляция по регулированию клапанов. эта операция будет заключительной в составе ремонта капитальным способом силовой установки.

Ремонт двигателя капитальным способом проводится после определенного пробега машины. Двигатель может быть заменен полностью, или меняются его отдельные части — чтобы определить какие детали уже износились и подлежат ремонту проводится тщательная диагностика. То, что двигатель нуждается в ремонте капитальным способом узнается по большому расходу масла, проверки компрессии и сравнении с контрольными в цилиндре. При характерных звуках двигателя и падения мощности движения силовой установки.

Когда хозяин хорошо ухаживал за своей машиной, и регулярно проводил техническое обслуживание, менял масло и воздушные фильтры, то сроки ремонта капитальным способом наступают позднее. В случае, если владелец машины пренебрегал нуждами своего транспорта, то необходимость в капитальном ремонте приближалась быстрее.

При проведении ремонта силовой установки капитальным способом снимается двигатель с помощью подъемных механизмов, устанавливается на поддон и перебирается. При сильной выработки силовой установки двигатель меняется целиком. В случает его хорошего состояния меняются только отдельные детали. Двигатель разбирается и его части помечаются для того, чтобы их установить строго на свои места. Те детали, что еще не выработали свой капитальный ресурс, снимаются, чистятся, смазываются техническим маслом и ожидают своей очереди на установку. Последовательность сборки двигателя после ремонта капитальным способом строго определена и ее необходимо придерживаться.

Головка цилиндра снимается владельцем автомобиля, но растачивается он специалистами на особом оборудовании. Расточенные цилиндры владелец машины устанавливает самостоятельно. Правильно произведенный ремонт капитальным способом обеспечивает автомобилю длительный пробег и качественную дальнейшую эксплуатацию. Если ремонт капитальным способом был произведен правильно, все части двигателя автомобиля были передраны, и изношенные заменены на новые, то такой ремонт устранит все неполадки и вернет машине легкость движения.

https://youtube.com/watch?v=JGLX-tL4mWg

Установка дополнительной помпы на ВАЗ 2108/09

При эксплуатации автомобиля зимой необходимо поддерживать комфортную температуру воздуха в салоне. Штатная печка с этим справляется далеко не всегда. Некоторые автовладельцы устанавливают дополнительный водяной насос, повышающий эффективность циркуляции охлаждающей жидкости в контуре отопителя салона.

Дополнительный водяной насос усиливает циркуляцию ОЖ внутри печки

Дополнительная помпа врезается в разрыв шланга, через который тосол поступает в радиатор печки. Для этого потребуется несколько шлангов общей длиной около 50 см и четыре хомута для их крепления. Обычно устанавливается насос от «ГАЗели», работающий от электрической сети.

Порядок действий следующий.

1. Для удобства снимается аккумулятор и воздушный фильтр.

2. Сливается тосол из системы охлаждения.

3. Помпа от «ГАЗели» разбирается и промазывается герметиком.

4. Помпа устанавливается под аккумулятором, так как она не должна быть расположена выше термостата.

5. Снимается подводящий шланг радиатора отопителя, соединяющий двигатель с печкой.

6. Новым шлангом кран радиатора печки соединяется с выходным отверстием помпы.

7. Другим новым шлангом входное отверстие помпы соединяется с двигателем.
8. К помпе подводится электропитание. Управляющая кнопка выводится в салон и устанавливается в любом удобном месте.

Как показала практика, это позволяет разогреть воздух, выходящий из печки, до 50–55оС. При низких температурах водитель может находиться в салоне без верхней одежды. Естественно, такое устройство применяется только зимой.

Более сложная схема подключения второй помпы предполагает использование дополнительного реле.

Видео: установка дополнительной помпы в ВАЗ 2108/09

Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Эксплуатация автомобиля с неисправным насосом может привести к довольно серьёзным последствиям. Установить же новую помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Для этого потребуется лишь стандартный набор инструментов и расходные материалы. И никогда не сливайте отработанный антифриз на землю. Удачи на дорогах!

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов… поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесьПодводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 кмчас кпп 4-ка

Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.

В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.

С чего начинать и чем заканчивать

Ремонтные работы начинаются с демонтажа деформированных, прогнивших частей «девятки»:

1. Разбор моторного отсека, слив охлаждающей жидкости, тосола.
2. Снятие дверей.
3. Демонтаж усилителя — «телевизора».
4. Ржавые участки срезаются болгаркой.
5. Дыры придется переваривать либо ставить заплатки.
6. Проблемные места укрепляются железом.
7. Брызговики усиливаются точечной сваркой.
8. Запчасти подгоняются в соответствии с геометрией автомобиля.
9. Пороги, крылья крепятся болтами с последующей электросваркой.
10. Ставятся новые арки, при необходимости полностью меняется днище.

Чтобы предупредить появление коррозии, уязвимые места покрывают специальными составами на основе битума, смолы, масла. Поверхность предварительно полируют, снимая слой лакокрасочного покрытия, повышая адгезию к наносимому средству.

Материалы для сварки

В работе со сварочным аппаратом требуются расходные материалы. При их выборе руководствуются двумя моментами:

1. Тонкая сталь приваривается сложнее, требует грамотного подбора температурного режима.
2. Толстая обрабатывается тяжелее.

Специалисты в уроках советуют брать на заплатки металл толщиной 1–2 мм. Автомобиль осматривается на эстакаде либо яме при хорошем освещении. Прочность металла проверяется молотком, который простукиваются поврежденные места.

Для дальнейших восстановительных работ понадобятся шумоизоляционные материалы, антикоррозийные составы, грунтовка по металлу, преобразователь ржавчины, обезжиривающее средство.

Подготовительный этап

При сильных повреждениях днища его выгоднее заменить, чем устанавливать металлические заплаты. Крупные дефекты в ходе подготовительных работ вырезаются, мелкие зачищаются от коррозии. Труднодоступные участки обрабатываются газосваркой. Швы на латках, ремвставках покрываются преобразователем ржавчины, зачищаются, обезжириваются, покрываются антикоррозийными составами.

Процесс сварки

Топливный бак перед началом работ обязательно демонтируется. Латка на поврежденном участке приваривается в 3–4 точках, затем обваривается. На мелкие дефекты накладываются небольшие швы до 3 см. Зазоры должны отсутствовать — они повышают риск появления коррозии. Для повышения прочности швов их проковывают молотком. При необходимости все части можно переварить. Восстановленные участки зачищаются после осмотра.

Бамперы на «девятке»: ремонт и замена

Автомобиль ваз 21099 ремонт кузова

Часто задний и передний бамперы на «девятке» снимаются для осуществления их ремонта или для восстановления других частей кузова. Научиться правильно и без проблем снимать их все равно придется, как ни крути, если кузовной ремонт владелец намерен осуществлять самостоятельно.

Демонтаж

Итак, для того чтобы снять бампер сзади:

• Сбоку находим гайки, фиксирующие бампер к кузову, и отворачиваем их (как правило, с каждой стороны бывает по 2 крепежных элемента);
• Находим гайки переднего крепления бампера и отворачиваем теперь их (бампер рекомендуется придерживать, чтобы он не упал).

Аналогично проводится и снятие переднего бампера, только здесь надо еще снять пластиковые подкрылки.

Покраска

Черный бампер на Ваз 2109

Предпочтительный цвет бамперов на «девятке» — извечная тема для дискуссий между любителями этой модели авто. Многие на стороне классического черного цвета, хотя находятся и те, кто считает, что цвет бампера должен гармонировать в тон с расцветкой автомобиля.

Как бы там ни было, осуществить покраску и декоративный ремонт несложно. Бамперы надо будет демонтировать, хорошенько осмотреть на наличие деформаций. Если они имеются, то придется элементы отрихтовать, а остальные части зачистить от старой краски и ржавчины.

Пластиковые бамперы превосходно очищаются от ржавчины и краски с помощью наждачной бумаги с размерами зерна 200-400. Если на бампере имеются дыры, то их можно закрыть кусочками пластика, снятого со старых бамперов или других пластиковых элементов. Как известно, пластик между собой хорошо склеивается паяльником с мощностью 40-60 Вт.

Бампер сзади ваз 2109

Вообще, части поврежденного пластикового бампера можно скрепить 4-я способами.

1. Путем плавки пластмассы самого бампера или дополнительных накладок. Ширину спаянного шва в этом случае можно оставлять в 1,5 см, а что касается глубины спайки, то она должна зависеть от толщины бампера.
2. Путем соединения параллельными швами. В этом случае поможет и обычная проволока, и гвозди со снятыми шляпками, и другие подручные средства. Надо будет просто впаять эти своеобразные крепежи с обратной стороны бампера.
3. Более сложный вариант подразумевает использование гибкой проволоки, лучше медной. Она уже впаивается аналогично 3-у способу, только зигзагом, змейкой изнутри. Если провести данный метод с обратной стороны бампера нет возможности, змейку можно выделать и с лицевой.
4. Решетка соединит куски бампера между собой прочнее всех. Для этого надо вооружиться сеткой (подойдет кусок декоративной решетки радиатора).

Если не удалось найти аналогичных кусков пластика, то можно воспользоваться и другими материалами:

• Той же решеткой, подогнутой по форме бампера. После того, как сетка будет впаяна в бампер, надо взять какой-нибудь схожий по эластичным показателям с материалом бампера пластик, и расплавляя его, наложить на сетку. Границы штатного пластика надо аккуратно совокупить с краями наложенного материала. После того, как пластмасса затвердеет, надо все разгладить и отшлифовать;
• Можно нарастить недостающую часть пластика шпаклевкой. Только ее надо будет смешать с «эпоксидкой». Обязательно проведение шлифовки на заключительном этапе;
• Шпаклевку смешивают и со стекловолокном.

Основные неисправности системы охлаждения

Основной индикатор работоспособности системы охлаждения — это датчик температуры двигателя. Он расположен на приборной панели в салоне автомобиля.

Датчик температуры двигателя на приборной панели ВАЗ 2108/09 расположен справа от датчика топлива

Если двигатель перегревается, стрелка прибора находится в красной зоне. Причин может быть несколько.

1. Недостаточный уровень или утечка охлаждающей жидкости в системе.
2. Выход из строя термостата.
3. Неполадки в работе водяного насоса.
4. Неисправности температурного датчика.

Прежде всего следует поднять капот и осмотреть систему охлаждения. Сам факт утечки ОЖ легко определяется по уровню жидкости в расширительном бачке. Гораздо сложнее найти точное место утечки. Часто для этого требуется тщательно осмотреть всё пространства моторного отсека.

Наиболее неприятный вариант — пробой прокладки под головкой клапанов и поступление ОЖ в масляный картер. Симптомом такого развития событий является изменение цвета масла. Оно становится тускло-белым с радужными разводами, образованными этиленгликолем.

Иногда повреждаются шланги системы охлаждения, ведущие к отопителю салона. Это обычно происходит после сильных морозов или длительного простоя машины. В этом случае утечку ОЖ следует искать под «торпедой», поднимая коврики и снимая внутреннюю обшивку салона. Вытекающая жидкость скапливается под ковриками или впитывается утеплителем салона.

Перегрев мотора часто происходит из-за того, что забиваются «соты» радиатора. Грязь, пыль и мелкий песок, попадая на переднюю плоскость радиатора во время движения, образуют плотную корку, которая и препятствует охлаждению двигателя. В этом случае достаточно очистить радиатор струёй воды под давлением. При этом не рекомендуется использовать металлическую щётку.

Засорение сот радиатора приводит к перегреву двигателя

Выход из строя термостата, как правило, не приводит к перегреву двигателя. Западающий на нём клапан открывает большой круг циркуляции ОЖ, тем самым снижая температуру жидкости.

Разрабатываем поршень суппорта тормозов | Twokarburators.ru

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

— Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Инструменты

Прежде чем перейти к непосредственной инструкции ремонта кузова Ваз 2109, хотелось бы остановиться на выборе правильных инструментов. Каждый профессионал, мастер своего дела подтвердит то, что хороший инструмент – это половина успешного завершения любой ремонтной операции.

Итак, список необходимых инструментов на кузовной ремонт «девятки» довольно-таки широк, так как работа отнюдь не простая и потребует немалого количества специфических приборов:

• Обязательны специальные молотки, хотя бы 3 их вида с разными размерами для проведения рихтовочных работ;
• Болгарка с насаженными кругами (нужны разные диски, прекрасно снимающие ЛКП и ржавчину);
• Желательно, чтобы в гараже имелся баллон с углекислотой (примерно на 10 куб);

Кузовной ремонт ваз 2109 и инструмент

• Без сварки при кузовных работах, как без рук (лучше подобрать аппарат с макс. током 150 А);
• Хорошие зубила с закаленными остриями и несколько таких же сверл по металлу;
• Подъемник (лучше, чтобы было 2 домкрата);
• Хорошая щетка по металлу (она понадобится для зачистки ржавых участков кузова);
• Стандартный комплект инструментов автомобилиста (ключи, отвертки и т.д).

Этапы сбора силовой установки после ремонта капитальным способом

При проведении ремонта двигателя ВАЗ 2109 своими руками видео можно заметить, что:

сливаются все эксплуатационные жидкости и снимается навесное оборудование;
от коробки передач отделяется силовая установка, удаляется блок подъемными механизмами и укладывается на поддон подходящего размера;
скручивается головка блока и кривошипно–шатунный механизм, и помечаются места, где размещались крышки и вкладыши подшипников, чтобы потом вернуть их на свое место;
производится осмотр деталей — все, что еще может работать, очищается, смазывается и возвращается на свое место, а отбракованные детали заменяют га новые запасные части;
когда блок силовой установки не нужно менять, он чистится, и особое внимание уделяется желобкам и опорам для коленвала;
установление на ложе блока вкладышей в полном соответствии с метками, что были сделаны ранее — усики вкладышей должны без усилий входить в проточки ложа;
коленвал очищается, продувается сжатым воздухом и укладывается на опоры;
полукольца для упора смазываются машинным маслом и крепятся проточками к щекам вала;
металлическое полукольцо крепится сверху передней части среднего ложа — другое кольцо монтируется с обратной стороны; нужно проследить, чтобы полукольца не выделялись за торцы ложа;
монтаж вкладышей в крышки коренных подшипников проводятся точно по меткам, что были сделаны ранее — менять их местами запрещено но необходимо следить, чтобы усики входили в пазы на крышках;
по предварительным меткам монтируют крышки коренных подшипников — не забывать, что на второй и пятой крышке их по две штуки;
оценить степень износа крепежных болтов и при сильной деформации, они заменяются новыми, крепежные болты наживляются во все отверстия, но затягиваются по строго определенному порядку под углом в 120 градусов;
проверяется состояние группы поршней — ее можно реанимировать, но при сильном изнашивании лучше купить новую; перед монтажом группы поршней следует убедится в их верной ориентации по отношении друг к другу;
особой оправкой обжимаются кольца поршней, затем устанавливается поршень с шатуном без нижней крышки — и тут важно при установке новой поршневой группы, учитывать заводские метки, а старые метки, сделанные ранее хозяином уже не будут заметны;
шатун вставляется в шейку коленвала, вкладыши — в крышки крепления и смазываются машинным маслом;
вставляются и закрепляются крышки шатунов строго на те места, где они стояли раньше;
смонтировать и установить на место датчик давления масла.

На этом процессе завершается ремонт кривошипно-шатунного механизма и начинается подготовка к последкющим операциям.

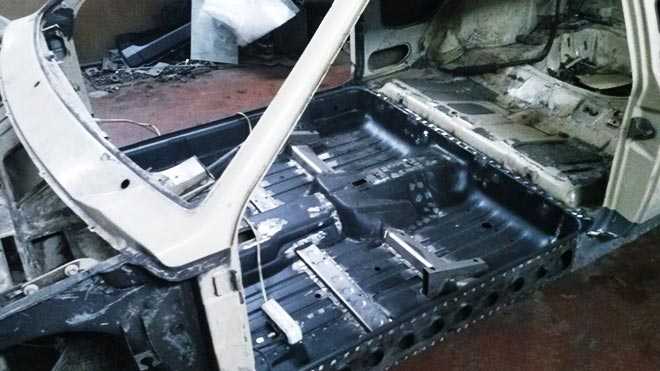

Полная замена

При сильных повреждениях от коррозии либо устаревания металла проводится полная замена днища «девятки». Для этого требуются:

• усилители;
• пороги;
• домкрат;
• соединители;
• дно;
• лонжероны.

Для ремонта «девятки» можно использовать одну вторую днища салона 2108.

Подготовительные работы

Перед заменой демонтируются двери, крылья, пороги. Накладка, соединитель при наличии следов коррозии заменяются. Установка растяжек для жесткости повышает аккуратность работ. Зубилом снимается старый металл вплоть до неповрежденного кузова. Внутренние поверхности порогов, полости обрабатываются цинкохроматным грунтом ГФ-073 перед заменой пола.

По линиям соединения порога с накладкой высверливаются отверстия диаметром 5 мм на расстоянии 40–50 мм. Геометрия проверяется установкой дверей в проемы с соблюдением зазоров не больше 3 мм. Двери после этого снимаются.

Порог приваривается к накладке электрозаклепками через прошитые отверстия, к боковине кузова, центральной стойке — сплошным швом. После окончания работ места сварки зачищаются шлифовальной машиной, грунтуются, покрываются антикоррозийным составом.

Как заменить регулятор давления тормозов

Распределение нагрузки, другими словами по тормозным цилиндрам тормозной жидкости, при поворотах производит регулятор давления тормозов ВАЗ 2109. Появление заносов кузова при торможении может говорить о неисправности регулятора, при рабочем состоянии остальных узлов:

• Упругий рычаг необходимо отсоединить от балки задней подвески. Для чего снимается стопорное кольцо, затем извлекаются палец и серьга.
• Все тормозные трубки специальным ключом отсоединяются от регулятора. После отсоединения все трубки нужно промаркировать. Это облегчит работу при сборке узла. Для того чтобы не было утечки масла глушатся все отверстия.
• Снимается кронштейн со шпилек на кузове вместе с регулятором.
• Отсоединяется регулятор от кронштейна и на его место ставится новый.
• Сборка выполняется в обратном порядке.

Периодическое обслуживание и своевременный ремонт всех узлов тормозной системы обеспечит надежность и безопасность автомобиля ВАЗ 2109. Как правильно выполнять ремонтные работы можно посмотреть на видео.

По своему назначению и выполняемым функциям тормозная система автомобиля подразделяется на рабочую, запасную, стояночную и аварийную. Рабочая тормозная система осуществляет снижение скорости автомобиля и его остановку с необходимой эффективностью, запасная служит для остановки автомобиля с необходимой эффективностью при выходе из строя рабочей тормозной системы, стояночная служит для удержания автомобиля на месте. Последнюю применяют и как аварийную при выходе из строя рабочей тормозной системы.

На автомобилях ВАЗ применяется рабочая тормозная система с гидравлическим приводом и диагональным разделением контуров (рис. 77), что значительно повышает безопасность вождения автомобиля. Один контур обеспечивает работу тормозных механизмов правого переднего и левого заднего колес, другой — левого переднего и правого заднего. При отказе одного из контуров в качестве запасной тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью. В гидравлический привод включены вакуумный усилитель 9 и двухконтурный регулятор 23 давления тормозов задних колес.

1 — диск тормоза; 2 — суппорт в сборе с цилиндром и направляющей колодок; 3 — шланг переднего тормоза; 4 — трубопровод контура «левый передний — правый задний тормоза»; 5 — главный цилиндр; 6 — трубопровод контура «правый передний — левый задний тормоза»; 7 — защитное кольцо шланга; 8 — бачок главного цилиндра; 9 — вакуумный усилитель; 10 — кнопка рычага привода стояночного тормози 11 — рычаг привода стояночного тормоза; 12 — тяга защелки рычага; 13 — защелка рычага; 14 — зубчатый сектор защелки; 15 — кронштейн рычага привода стояночного тормоза; 16 — задний трос стояночного тормоза; 17 — щит тормозного механизма заднего колеса; 18 — кронштейн крепления регулятора давления; 19 — упругий рычаг привода регулятора давления; 20 — колесный цилиндр заднего тормоза 21 — тормозные колодки заднего тормоза; 22 — шланг заднего тормоза; 23 — регулятор давления задних колес; 24 — рычаг привода регулятора давления; 25 — скоба креп дел и я трубопроводов; 26 — уравнитель троса; 27 — тяга стояночного тормоза; 28 — защитный чехол; 29 — педаль тормоза.

Чтобы исключить вибрацию и деформацию трубопроводов гидравлического привода, они крепятся к полу и панелям кузова скобами 25, а также кронштейнами, приваренными к кузову. Колесные цилиндры тормозных механизмов передних и задних колес соединяются с трубопроводами при помощи эластичных шлангов 3 и 22. На шлангах передних тормозов надеты защитные резиновые кольца 7, имеющие кольцевой паз на наружной поверхности. В эти пазы заходят кронштейны стоек передней подвески. Вследствие этого при ходах подвески шланги не изгибаются под острыми углами и не трутся о детали кузова и подвески.
