Таблица. Ключи трубные рычажные

Размеры в мм

Отсутствие в накидном трубном ключе «слабых» деталей типа заклепок обеспечивает приложение больших сил. Рычаг накидного ключа можно удлинить обрезком трубы или другим путем. В результате рычаг может согнуться, что не исключает травмы. Поэтому только руки прилагайте непосредственно к рычагу.

Трубный цепной ключ (рис. 45) представляет собой рукоятку 3, к одному из концов которой болтами 8 с гайками 7 прикреплены две щеки 9. Крайним болтом на рукоятке закреплена подвеска 2 цепи, расположенной между щеками. В зависимости от направления вращения цепь начинают пропускать над или под трубой. При натяжении цепь захлестывают двумя крупными зубьями 1 щек.

Щадящие методы

Наименьшую угрозу для доступа в квартиру вам несет ситуация, когда ключ остался целым, но просто застрял в замке двери. Его нужно аккуратно вытащить, не повредив при этом штифты внутри секретки. Наиболее частая причина в таких случаях – забитый грязью механизм. Для того чтобы достать ключ необходимо всего-навсего расчистить скопление пыли. Для этого нужно смазать замок одним из следующих средств:

WD-40;
машинное масло;
солидол;
жидкий силикон;
литол.

Так же как и застрявший ключ обломок будет проще вытащить если немного смазать замок

В крайнем случае возьмите подсолнечное масло и залейте его внутрь. Очень удобно делать это с помощью шприца. Нужно промыть в буквальном смысле этого слова сердцевину. Когда застрял ключ в замке нельзя делать резких движений, аккуратно проверните его медленными расшатывающими движениями и вытащите наружу. Если руки скользят, можно использовать пассатижи.

Иногда механизм блокируется поломанными деталями внутри скважины. В этом случае нужно приподнять блокирующую деталь с помощью булавки или шпильки и освободить ключ.

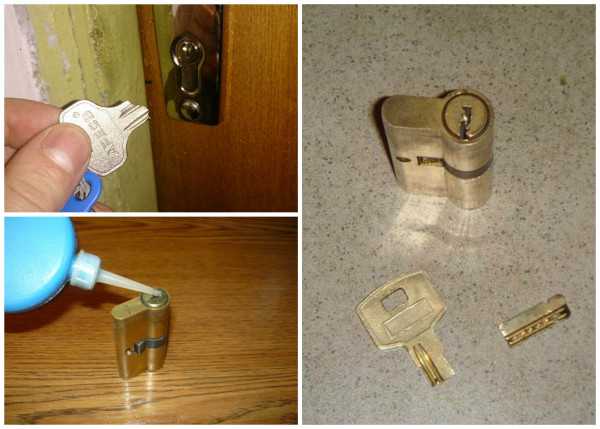

Но как достать именно обломок ключа из скважины замка двери? Чтобы аккуратно открыть квартиру и не повредить механизм можно воспользоваться следующими методами:

Масло. Принцип действия такой же, как и с целым ключом. Для захвата можно использовать пинцет или пассатижи, если торчащий край позволяет его захватить инструментом.
Лобзик. Это один из самых эффективных и популярных методов. Используется не весь инструмент, а только его режущая часть. Лезвие просовывается внутрь сердцевины под ключом и аккуратно проворачивается, чтобы зубья были сверху. Таким образом нужно подхватить обломок и посредством контакта с зубья вытащить его наружу.
Саморез. Этот вариант подходит только для толстых обломков. С помощью дрели высверливается отверстие в сломе и внутрь вкручивается саморез. Далее нужно захватить его пассатижами и вытащить вместе со сломанной деталью.
Вибрация. Этот весьма необычный метод подходит преимущественно для дискового механизма. Для начала необходимо тщательно смазать штифты и передвинуть их вместе с обломком в одно положение. Затем с обратной стороны подбейте замок молотком и под влиянием создаваемой вибрации ключ должен немного выйти наружу. Затем подхватите его и достаньте пассатижами.

Чтобы извлечь обломка ключа из замка можно попробовать различные способы

Извлечение замка

Бывает, что достать сломанный ключ вышеописанными методами не удается. Тогда остается только демонтировать сам замок. Способ, как это осуществить, подбирают, отталкиваясь от типа замка.

Существуют разные методы:

Доставание цилиндра. С другой стороны двери достают броненакладку и винты. По выступающим местам цилиндра стучат молотком. Задевание сердцевины. В ход можно пустить отвертку или пинцет. Их вводят в скважину и немного поднимают штифты в секретке. Таким образом удастся вынуть сломанную часть и попасть внутрь дома

Конструкция чувствительная, нужно проводить процедуру очень осторожно. Высверливание цилиндра

Над скважиной просверливается цилиндр, немного проворачивается

Затем его достают. Скручивание механизма. Понадобится газовый ключ. Выдающуюся часть цилиндра фиксируют инструментом и проворачивают на половину, после – вытаскивают. Извлечение из торца. В случае, когда дверь удалось открыть, можно вытащить замок из полотна и разделить на детали. Главное условие – чтобы сломанный ключ не виднелся из замка

Над скважиной просверливается цилиндр, немного проворачивается. Затем его достают. Скручивание механизма. Понадобится газовый ключ. Выдающуюся часть цилиндра фиксируют инструментом и проворачивают на половину, после – вытаскивают. Извлечение из торца. В случае, когда дверь удалось открыть, можно вытащить замок из полотна и разделить на детали. Главное условие – чтобы сломанный ключ не виднелся из замка.

Для извлечения ключа используют суперклей

Иногда не остается другого выхода, кроме как прибегнуть к радикальным мерам. Если ничто не приносит желаемого результата, а попасть в квартиру нужно в ближайшие сроки, придется выламывать дверь.

Легче всего сделать это с помощью среза ригелей замка. Они должны просматриваться в промежутке между коробом и полотном. Выполнить задачу можно, используя болгарку или ножовку. Крайние меры – вырезание замка. Тогда дверь можно будет выбросить, или же приварить металлическую вставку.

Другой путь – срезание петель. Выполнить это удастся не на каждой двери, так как современные конструкции хорошо защищены, и имеют противосъемные ригели.

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

Срез трубы должен быть перпендикулярен ее стенкам. В противном случае резьбовое соединение будет не надежным.

участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Сделав несколько поворотов вокруг трубы необходимо отвести клупп в обратном направлении приблизительно на 90º. Это позволит удалить с будущей резьбы снимаемую стружку.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

при помощи штангенциркуля подобрать нужную по диаметру плашку;
смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
после нанесения резьбы труба и используемый инструмент очищаются от смазки.

На начальной стадии используются черновые плашки, которые четко прорезают трубу, но не дают большой точности резьбы. Окончательная нарезка производится чистовой плашкой.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
подобрать метчик по диаметру;
установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Для нанесения внутренней резьбы требуется использовать два метчика: черновой и чистовой. Черновой метчик удаляет около 70% стружки, а чистовой оставшиеся 30%.

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Ключи трубные накидные (ГОСТ (9733—74)

Примечание. Обозначение ключа проставляют на торце накидной скобы. Пример условного обозначения ключа трубного накидного для труб диаметром 20-63мм и фосфатным покрытием с промасливанием: Ключ 7813-0012 Хим. Фос. прм. ГОСТ 19733-74

Одновременно мелкие зубья щек упираются в наружную поверхность трубы. Поворачивая ключ за свободную часть рукоятки добиваемся равномерного захвата трубы цепью. Возникает своеобразное трещоточное устройство. Не отсоединяя ключа от трубы, а только ослабляя натяжение цепи и меняя место «вгрызания» мелких зубьев щек, вращаем трубу рукояткой. Применение такого ключа намного ускоряет работу особенно в тесных помещениях.

Рис. 45. Ключ трубный цепной: 1 — крупный зуб щеки; 2 — подвеска; 3 — рукоятка; 4 — пластина внутренняя; 5 — ось; 6 — пластина наружная; 7 — гайка; 8 — болт; 9 — щека

С точки зрения Техники безопасности к цепным ключам предъявляют особые требования, ибо цепь — самый слабый элемент ключа. ГОСТ 19826—74Е предусмотрены следующие требования.

1. Труба должна захватываться ключом с максимально возможным натягом цепи.

2. Ключ в процессе эксплуатации должен находиться в положении, исключающем возможность выпадания цепи из гнезд щек.

3. При эксплуатации ключей нельзя пользоваться дополнительными рычагами.

Следовательно, само собой разумеется, что, пользуясь ключом, можно рассчитывать только на свою силу, силу своих рук. Неподчинившегося последнему 3-му указанию ждет разрыв цепи и травма. Для устранения проскальзывания цепи и зубьев щек труба в месте контакта должна быть протерта, без следов жира, жидкой грязи и т. п.

Эти ключи применяют для зажима труб диаметром 10—114мм в зависимости от модификации ключа (табл. 5).

Рис. 46. Щека трубного цепного ключа

При износе или сминании мелких зубьев щеки ключа можно перевернуть, открутив гайки 7. и вынув болты 8. Щеки (рис. 46) изготовляют из стали У7 или У8. Твердость зубьев на расстоянии от вершины не менее удвоенной их высоты равна 53,5—59,0 HRC3. Следовательно, зубья можно восстанавливать полотном ножовки или напильником. Рукоятку (рис. 47) ключа изготовляют из стали 45.

При отсутствии в хозяйстве каких-либо трубных ключей и наличии велосипедной цепи или не очень громоздкой цепи от другого механизма реально изобрести нужный ключ. Щеки попробуйте сконструировать составными, учитывая двойной ряд зубьев. Для рукоятки примените тРУбу, а раздвоенную часть выпилите и просверлите. Соединить трубу и раздвоенную часть можно с помощью резьбы или сваркой. Для сведения сообщаю, что щеки и рукоятки изготовляют в соответствии с ГОСТ 19826—74Е (табл. 6 и 7).

Как снять мойку

Как поменять смеситель, не снимая раковину, мы, таким образом, выяснили. Процедура это относительно простая. Но иногда на кухне или в ванной, помимо собственно смесителя, требуется замена и самой мойки. Снять раковину и поставить на ее место новую своими руками для домашнего мастера также, скорее всего, не составит никакого труда.

Начинают выполнять демонтаж подобного сантехнического оборудования обычно следующим образом:

отключают воду в квартире и подготавливают ведро и сухие тряпки для удаления вытекающих из труб остатков воды;
придерживая стакан сифона, откручивают гайку под раковиной против часовой стрелки;
отсоединяют от сифона сливную трубу путем раскручивания верхней гайки;
убирают клиновидную шайбу и гайки с обеих сторон сливной трубы;
извлекают саму трубу.

Выполнив эти манипуляции, просто вытаскивают сифон из раструба канализации. Далее по описанной выше технологии снимают с раковины смеситель. Чтобы демонтировать саму мойку, или откручивают придерживающее ее крепление, или же просто снимают чашу с подставки.

Как выкрутить советский эксцентрик

Одна из самых трудных задач в домовой сантехнике — выкрутить советский эксцентрик, посаженный на лён и краску. Советские эксцентрики сильно отличаются от современных и сделаны с точность до наоборот — накидная гайка находится непосредственно на нём и прикручивается к смесителю. В любом случае подобная сантехника давно устарела и подлежит замене. Мне довелось пару раз поучавствовать в этом неблагодарном занятии, поэтому поделюсь опытом по удалению эксцентрика из чугунной трубы.

Прежде, чем приступать, нужно убедиться, что вентили полностью перекрывают воду и у вас есть всё необходимое:

новый газовый ключ (губки должны быть не сточены)
различные по размерам ключи, включая разводной
газовая горелка или строительный фен
пассатижи
сантехнический лён

Обязательно нужен помощник. В его обязанность входит держание трубы.

1) Откручиваем старый смеситель и начинаем греть эксцентрик. Идеально греет трубы и вентили строительный фен, но если его нет, то можно обойтись газовой горелкой или даже свечкой.

Греть придётся много раз, так что свечку с зажигалкой держите под рукой.

2) После нагрева обязательно пробуем, раскачивая туда-сюда, выкрутить эксцентрик естественным для него способом — через отверстие с гранями. Именно благодаря ему сантехник и закручивал эксцентрик.

Для этих целей подойдёт ручка-насадка от торцовочных ключей или любой подходящий стержень с гранями. Сильно жать нельзя — лопнет эксцентрик, что последний раз у нас и произошло (эксцентрик до конца не вывернулся, сломался и оставил в трубе часть резьбы). Если хорошо прогрели феном (см. как я крутил старый вентиль), то эксцентрик выкрутится на раз-два. Если грели свечой, и эксцентрик немного удалось раскачать — уже хорошо. Оставляем эту попытку и переходим к тяжёлой артиллерии.

3) Берём газовый ключ и «обнимаем» основание эксцентрика между накидной гайкой и муфтой трубы. Предварительно основательно прогреваем эксцентрик и муфту, всё остальное вторично. Чем лучше греете, тем легче и быстрее будете крутить.

Газовый ключ смыкаете так, чтобы его ручки не сломались при сжатии. Вращениями ввер-вниз постепенно выворачивайте упрямый пережиток прошлого, но без фанатизма и злости. Напарник должен держать трубу и не давать ей люфтить. В перерывах грейте эксцентрик. Без нагревания тут вообще нефиг браться.

4) В конце концов у вас должна получиться такая картина:

Замечательно, если не сломали и не побили резьбу у муфты.

5)После перекура ставим новые эксцентрики. Берём сантехнический лён, накручиваем на резьбу (эксцентрика) в одну сторону, а сам эксцентрик заворачиваем в другую. Если резьбу побили, тогда крутите лён с масляной краской.

6) Последний шаг — на выровненные эксцентрики ставим новый смеситель:

Это занятие конечно не для слабонервных. В любой момент при неаккуратных действиях реально сломать трубу. Если сомневаетесь, возможно проще вообще срезать трубы под муфтами и накрутить их заново или позвать сантехника. Идеально конечно вообще заменить все водопроводные трубы, но это потребует немалых затрат.

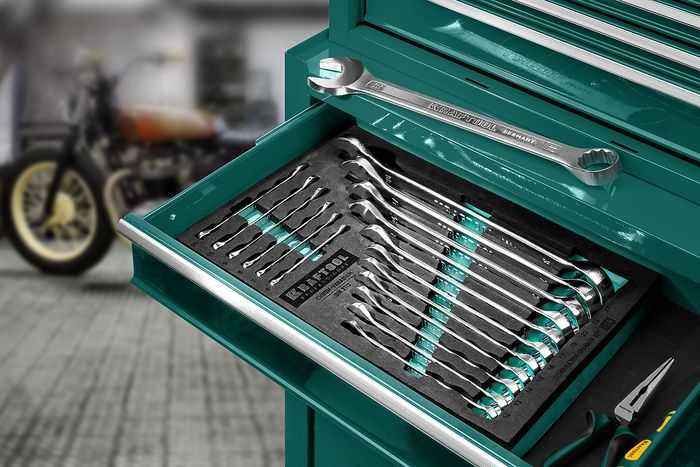

Правила пользования гаечными ключами

Перед тем, как приступить к фиксации соединения, подберите ключ нужного размера, чтобы он плотно сидел на соединяемой детали и не соскользнул и не поранил вас.
При работе гаечным ключом лучше применять тянущие, а не толкающие движения, так как мышечные усилия при этом более эффективны. Расположите ключ так, или встаньте с такой стороны, чтобы вам приходилось тянуть рукоятку ключа, а не толкать его.
Максимальное усилие должно приходиться на ладонь, а не на пальцы, так как они более слабые и ключ может соскользнуть, что может привести к травме.
Если вам нужно увеличить рычаг, чтобы приложить большую силу, то лучше использовать более длинный ключ, а не дополнительную трубу, она может согнуть рукоятку ключа или загнуть его головку. Также труба может соскочить и поранить вас. Если более длинного ключа нужного размера нет, тогда можно использовать трубу для удлинения рычага, но делайте все максимально аккуратно, чтобы не пораниться, не повредить ключ и не сорвать резьбу.
Если соединение закисло и резьба никак не поддается даже при использовании дополнительного рычага, можно попробовать нанести проникающую смазку и через несколько минут еще попробовать сдвинуть гайку.
Не стоит пользоваться поврежденными ключами или ключами неподходящего размера.

На заметку слесарю: о ГОСТ по трубной резьбе

В условиях работы с газообразными и жидкими средами, согласно ГОСТ 6111, при необходимости внедрения разъёмных соединений в схемы трубопроводов, допускается изготовление таких соединений на резьбовой основе. Возможным является исполнение не только трубной, но и конической резьбы (ГОСТ 3662).

Пример производства конической трубной резьбы на технологическом переходнике. Подобные приёмы используются в сантехнике нередко. По эксплуатационным показателям коническая резьба выделяется в лучшую сторону относительно иных видов

Несмотря на редкое применение конической резьбы в трубных соединениях, она считается более удобной по характеристикам навинчивания/свинчивания. Следует напомнить, что угол конусности конической резьбы напрямую связан с такими параметрами, как шаг и диаметр. Допустимое значение этого угла не может быть меньше 26 º. Стандартное значение угла вершины профиля на конической резьбе — 60º.

Трубные резьбы отличаются характерной особенностью – они имеют скруглённую вершину профиля. При соблюдении стандартов нарезки, величина закругления составляет 10% размера радиуса резьбы. При такой технологии нарезки удаётся добиться существенного снижения внутренних напряжений на малой площади металла, занимаемой резьбовым профилем.

Установленными допусками ГОСТ 6357, наряду с цилиндрической и конической резьбой предусматривается исполнение на трубах метрической резьбы.

Здесь стандарт угла наклона составляет 55º, чем обусловлено увеличение числа витков на участке по длине равным участку с другим видом резьбы. В результате получается соединение с более высокой степенью герметичности, но трудоёмкость при пользовании такими соединениями увеличивается.

Метрическая резьба и полный технический расклад по стандартным параметрам. Для метрической резьбы применяется единица измерения – миллиметр, тогда как трубная обычно измеряется в дюймах

Существующими установками ГОСТ предусматривается также возможность исполнения упорной и трапецеидальной резьбы на трубах. Но на практике эти виды нарезки не используются по причине их низкой эксплуатационной прочности.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Простой способ нарезки резьбы на металлической трубе

Я покажу как просто нарезать резьбу на водопроводной трубе обычному домашнему мастеру, без каких-либо навыков в этом деле и с минимальным набором инструментов.

К примеру, при замене батареи центрального отопления, как в моем случае. В этом нет абсолютно ничего сложного и метод доступен почти каждому. Итак, вы обрезали трубу болгаркой или другим инструментом, типа ножовкой.

Главное, чтобы срез был ровный и перпендикулярный.

Понадобится

Клупп под нужный диаметр трубы.
Разводной ключ (газовый).

Клупп — резьбонарезной инструмент, типа плашки, только это насадка с направляющей юбкой. Его необходимо приобрести к сантехническом магазине. Дефицита на них нет, поэтому найдете без проблем, даже в поселке.

В данном случае представлен китайский вариант, довольно неплохой.

Стоит такая штука в районе 200-500 рублей. Все зависит от диаметра и наценки. Ходовые модели под диаметры 1/2, 3/4 дюйма и дюймовая как в моем варианте.

Можно спросить у сантехников советский аналог, если есть такая возможность. Тогда для вас это будет в обще бесплатно.

Нарезаем резьбу на трубе

Старую краску можно не снимать. Смазываем место, где будет резьба твердой или жидкой смазкой: солидол, литол, моторное масло.

Также промазываем резцы на клуппе.

Ни там ни там не нужно наносить сильно много твердой смазки, так как стружки после нарезки будут к ней прилипать и не будут падать вниз, а значит удаляться. Надеваем клупп направляющей на трубу.

По идее клупп вращается специализированным инструментом — трещоткой, но так как у нас разовая работа, приобретать дорогой инструмент будет не выгодно. Берем разводной ключ, и подгоняем его размер под заднюю юбку клуппа.

Вращаем инструмент, делая несколько оборотов вокруг трубы. Теперь резцы вошли в зацепление.

Если труба хлипкая и неустойчивая, ее нужно удерживать другим разводным ключом вот так:

А другим разводным ключом вращать насадку. Последовательность нарезки такая: 2-3 оборота клуппа вперед, 1 назад. Это нужно сделать обязательно, чтобы стружка сломалась, отвалилась и не мешала дальнейшей нарезке. Если этим пренебречь, стружки могут замять витки резьбы.

Всего нужно нарезать 4-5 полных витков резьбы.

В итоге резьба на трубе нарезана.

Так же учтите, что резцы в клуппе имеют небольшой конус. Это нужно для того, чтобы можно было с легкостью начинать и нарезать резьбу. В итоге я веду к тому, что конечные витки могут быть не полными и недорезанными по глубине. Поэтому, чтобы получить 3-4 полноценных витка резьбы на трубе, визуально лучше нарезать 6-7 витков.

После всех работ резьбу можно проверить навинтив на нее любой переходник или штуцер.

Чем толще труба, тем большее усилие приходится прилагать для проворачивания насадки. Способ не хитрый, должных навыков почти не требуется, справиться даже новичок. Перекосить резьбу невозможно, так что бояться не стоит.

Как подготовиться к смене смесителя

Подготовьте инструменты, перекройте воду. Убедитесь, что поворотные заглушки, перекрывающие подачу воды в ванной или на кухне, исправны. Для этого после перекрытия подачи воды откройте кран и внимательно наблюдайте за счетчиком.

Он не должен крутиться. Менять или снимать кран без отключения воды нельзя. В трубах может остаться вода, подготовьте ведро или таз. Во время работы краны должны находиться в открытом положении.

Если вы откручивает кран в ванной, закройте слив во избежание засорения мелким строительным мусором.

Список инструментов для снятия смесителя:

Разводной ключ. Если смеситель нужно снимать со столешницы, потребуется 2 разводных ключа. Можно использовать набор ключей 10, 11 и 22, 24.
Удобные рабочие перчатки с водонепроницаемым и нескользящим покрытием. Работа в перчатках эффективнее, чем голыми руками за счет более качественного сцепления. Не пренебрегайте рабочими перчатками.
Ножовка по металлу – для крайних случаев.
Сантехническая универсальная смазка WD-40. Эту смазку называют «жидким ключом» за высокую проникающую способность и легкое растворение известкового, ржавого налета, лакокрасочного слоя.
Новый гибкий шланг — подводка. Стандартный шланг, длиной 30 см подходит не всегда. При замене смесителя лучше менять его вместе с гибкой подводкой.
ФУМ лента. Потребуется при повторном закручивании гаек.
Запасной кранбукса – на случай поломки запорной арматуры.

Если вы меняете смеситель, к нему прилагается крепеж. Убедитесь, что новый крепеж подходит к вашей сантехнике. Уточните наличие всех необходимых компонентов крепежа заранее

Обратите внимание на крепеж типа гайка и болт. Или в просторечии «папа – мама»

Гайки на крепеже должны соответствовать болтам и наоборот.

Таблица. Рукоятки трубных цепных ключей (ГОСТ 19826—74)

Размеры в мм

Трубные самозатягивающиеся однорычажные ключи бывают двух модификаций. К первой отнесем ключи, у которых откидная скоба «навечно» попала в «плен» рычага (рис. 48). Болт или шпилька осуществляют подвижное соединение скобы и рычага. Эти ключи захватывают трубу после нажатия на рычаг. Благодаря узости и плавной форме губок на скобах и рычагах ключами удобно действовать в местах, где трубы расположены вблизи стен, оборудования и т. п.

Рис. 47. Рукоятка трубного цепного ключа

У ключей второй модификации есть возможность ступенчатого перемещения откидной скобы по рычагу. Вынимаемый болт соединяет скобу и рычаг на каждой ступени, определяемой отверстием на рычаге. И этим ключом удобнее пользоваться там, где тесно.

Рис. 48. Ключи трубные самозатягивающиеся однорычажные с фиксированной скобой: 1 — откидная скоба; 2 — рычаг; 3 — болт; 4 — гайка

Трубные самозатягивающиеся ключи небольшой толщины имеют более плавный профиль, поэтому они быстро ломаются. Другой их недостаток заключается в том, что отверстие, в которое вставляют болт, постепенно увеличивается, и губки перестают как следует захватывать трубу. Кроме того, губки рычага узкие, поэтому возможны вмятины на тонкостенных трубах, изготовленных из мягкого материала. Но зато эти ключи проще всего изготовить собственными силами.

Вариант №2: Резьба нарезанная вручную

Нарезка резьбы на трубах вручную выполняется с помощью таких инструментов и материалов:

плашкодержатель
плашка для черновой резьбы
плашка для чистовой резьбы
смазочный материал: солидол, машинное масло или «народное средство» – кусочек сала
болгарка или хороший напильник

У новичка может возникнуть справедливый вопрос: для чего нужны две плашки? Дело в том, что их еще называю проходной и чистовой. Применяют их по той причине, что это облегчает сам процесс нарезки. А, кроме того, уменьшается износ самого инструмента, что тем более актуально, если проанализировать его качество.

Порядок выполнения работ при ручной нарезке:

- Нарезка резьбы на трубы начинается с обязательного мероприятия – снятия фаски, на том конце, где будет резьбовое соединение.
- На место резьбы и зубья плашки наносится смазка.
- Плашкодержатель с закрепленной на нем проходной плашкой с силой прижимается к трубе, так чтобы создалось зацепление.
- Устройство нужно вращать по часовой стрелке – выполняется нарезка резьбы (примерно, 5 оборотов). Если в процессе возникнет большое сопротивление, то можно сделать пол-оборота назад. Стружка обломается и вновь крутить по часовой стрелке станет легче.

В работу задействуется чистовая плашка, которая также предварительно смазывается. Порядок действий повторяется, как и при черновой нарезке.

Вращательные движения при нарезке выполняются по часовой стрелке

Сравниваем плашки между собой

Какая лерка лучше без проблем определит и непрофессионал

На фото представлены две плашки: одна высококачественная, а другая – дешевая. В принципе, разница видна даже невооруженным глазом, и какие либо комментарии вряд ли нужны. Лишь заметим, что недорогой инструмент будет выполнять хорошую резьбу непродолжительное время, буквально через несколько случаев применения нанесенная резьба уже не будет иметь нужную глубину.

Какой должна быть сама труба?

Перед тем как сделать резьбу на трубе, необходимо выполнить определенную подготовительную работу. Это в первую очередь касается труб, которые уже использовались. Если она была окрашенной, то от слоя краски нужно избавиться. Тоже самое следует сделать и со слоем строительного материала, застывшего на внешней поверхности трубы.

По окончанию нарезки резьбы нужно вооружиться фонариком и тщательно осмотреть полученное соединение. Если в работе трубы б/у, то очень даже может быть, что в швах резьбы образовались сквозные прорези по причине износа материала. Тогда нужно будет подумать о другом варианте соединения трубопровода или вообще замене поврежденного участка.

Зачем вообще нужна резьба?

Мы вроде бы и разобрали два самых популярных варианта нарезки резьбы на трубу, но может возникнуть логичный вопрос о том, зачем это вообще нужно, если практически все трубопроводы сегодня выполняются из пластика различных видов, во всяком случае, в быту? Ответ очень прост – соединить металлическую трубу и пластиковую можно только посредством резьбового соединения, и никак иначе. А такие конструкции пока встречаются в индивидуальном жилище очень часто.

Инструмент и запчасти

Давление масла у меня до капиталки было удовлетворительным, поэтому снимать коленвал не планировал. Как не планировал и менятьвкладыши. Из запчастей я взял комплект клапанов:

Новые пружины клапанов. Их при капиталке менять обязательно, об этом Евгений Травников постоянно твердит, дескать уставшиепружины клапанов просаживают мощность на высоких оборотах. Похоже на правду, после 3000 мотор с новыми пружинами стал тянутьгораздо веселее.

Также планировалось перевтуливание, для чего был куплен комплект втулок.

Правда я до этого поштучно купил 4 штуки для обучения правильному разворачиванию втулок.

Также был приобретён комплект прокладок для капитального ремонта ЗМЗ Золотая серия. Данный набор оказался редкостным гамном,поэтому советую купить отдельно маслосъёмные колпачки, передний сальник коленвала, пробковые прокладки картера, клапаннойкрышки и крышки толкателей. Для всех остальных прокладок советую купить маслобензостойкий паронит и вырезать необходимые прокладки по месту самостоятельно.

Из инструмента обязательно потребуются:

Динамометрический ключ на 12 и неободима головка на 17.

Приспособление для притирки клапанов:

Оправка для поршневых колец:

Не помешает оправка для напрессовки маслосъёмных колпачков:

Обязательно нужна развёртка на 9мм:

Облегчит жизнь и сохранит втулки рассухариватель клапанов:

Одна из самых затратных статей – шарошки:

Читал много страшилок про твёрдость сёдел головки 402, но у меня дак с данными шарошками никаких проблем не возникло,на одно седло уходило не более 2-3 минут. Правда, я не перевтуливал.

Причины аварий в безнапорных трубопроводах из полипропилена

Давление в безнапорных системах равно атмосферному. Пропускная способность таких линий рассчитывается заранее. К тому же, монтаж стыков в безнапорных системах осуществляется по раструбной технологии, с герметизацией места контакта обычным резиновым уплотнителем. То есть, опасаться запредельного внутреннего давления или ошибок в сборке трубопровода, в данном случае, не стоит.

В итоге, повредить полипропиленовую трубу в такой системе может только «третья сила», злонамеренная или случайная.

Причем такое воздействие может выглядеть и как попытка сброса в систему химического вещества с высокой активностью, и как эксплуатация системы с заведомым нарушением температурного режима, и как тривиальное механическое повреждение.

Впрочем, теоретически, еще одной причиной таких аварий могут быть фабричные дефекты, незамеченные в отделах технического контроля завода-производителя труб из полипропилена. Однако такие дефекты полипропиленовых трубопроводов встречаются не часто. Процесс производства таких изделий контролируется достаточно тщательно. Поэтому такой «причиной» можно пренебречь.

Причины аварии в напорных трубопроводах из полипропилена

Строительные нормативы, которыми регламентируется прокладка полипропиленовых трубопроводов, допускают использование подобных конструкций не только в безнапорных линиях, но и в напорных системах.

Ведь напорный трубопровод монтируют на достаточно прочное сварное соединение, не прощающее технологических ошибок. Перекос трубы в муфте, ошибки в процессе пайки, поломки сварочного аппарата – вот только краткий перечень причин аварий на стыках. Причем большая часть аварий напорных трубопроводов спровоцирована именно «стыковочными» причинами. Поэтому разбор методик устранения протечек и прорывов в трубах мы начнем с изучения способов борьбы с некачественными
