При отпускании педали сцепления появляется скрежет

Скрип педали сцепления — причины

Главной причиной в подавляющем большинстве случаев является именно привод, который может быть либо механическим, либо гидравлическим. Усилие, которое вы оказываете на педали передается на вилку сцепления посредством троса или гидросистемы. Несмотря на то, что гидравлический и механический приводы имеют разное устройство, скрип у них одинаковый. На таких моделях как: ВАЗ 2110, 2112, 2114, 2115 устанавливается механическое тросовое сцепление. В некоторых моделях с целью компенсации износа фрикционной накладки производитель устанавливает механизм, не требующий регулировки. Таким сцеплением оснащают: Приоры, Гранта, а также Калины.

Когда водитель замечает, что скрипит педаль сцепления это уже говорит о том, что проблема достигла определенной точки. Скрип связан с повышенным износом рабочих деталей (например, механизма крепления), попаданием влаги на трущиеся поверхности, а также с другими причинами, по которым возникает повышенное трение. Часто скрип педали возникает из-за возвратного механизма.

Такие звуки чаще всего возникают не при нажатии, а при отпускании педали, как раз в тот момент, когда механизм сцепления освобождается от нагрузки. Если говорить о педальном узле, то скрипеть там могут лишь механические соединения, а также возвратная пружина. Сама проблема скрипа неприятна тем, что к педальному блоку добраться крайне непросто. Работать в ограниченном пространстве нелегко, поэтому работа требует много сил и терпения.

Педаль сцепления скрипит по причине износа механизма крепления. У большинства моделей ВАЗ педали крепятся на подвесных кронштейнах и осях. За скольжение педали на оси отвечает либо пластиковая втулка, либо смазка. По большому счету пластиковые втулки не предусматривают наличие смазки, однако если ее все же добавить хуже не будет. Скрип педали сцепления может возникнуть даже на новых авто, у которых все исправно. Убрать скрип и скрежет можно путем нанесения смазки или замены втулки и пружины, самое главное обнаружить откуда именно исходит скрип. Сама смазка осуществляется после полного демонтажа блока педалей вместе со всеми механизмами. Работа затруднена тем, что процесс демонтажа отнимает много времени и считается весьма трудоемким. Если у вас нет желания снимать все педали, можете попробовать выполнить смазку, используя шприц. Нанесите масло на трущиеся детали, вовнутрь втулок, а также там, где на ваш взгляд в этом есть необходимость. Остатки смазки удаляем при помощи тряпки, после его проверяем скрипит педаль сцепления или нет.

Зачем смазывать трос сцепления?

Сегодня обсудим какие приводные тросики устанавливают на мототехнику и как за ними ухаживать. В мотоциклах применяют 2 варианта тросов:

Трос работает на вращение. Применяется в приводе спидометра и тахометра. На многожильную основу, плотно наматывается стальная жила по спирали, совпадающей с направлением вращения. С одной стороны, такие тросики формуются под четырехгранник (кончик 1-2 см имеет квадратное сечение), со второй стороны может быть также квадрат, насадка в виде цилиндра с пропилом или плоской пластинки. Рубашка у тросов спидометра имеет постоянную длину, и жестко фиксируется с двух сторон.

Передает возвратно-поступательное движение. Механический привод сцепления, газа (дроссельной заслонки), обогатителя (подсоса), открывания замка сидения, клапана выхлопной системы и привода тормозов. Такой кабель требует регулировки по длине рубашки. Трос может состоять из одной или нескольких жил, смотанных между собой. На концах тросика припаяны или обжаты бобышки различной формы. Тросик может быть залит пластиком для снижения трения и защиты от влаги.

Со временем между рубашкой и тросиком попадает грязь и влага, трос начинает заедать, усилие приходится прикладывать больше, в результате происходит износ всех механизмов. В книге по сервисному обслуживанию Вашей техники, есть регламент проверки и смазки тросов. Я рекомендую осматривать и смазывать все трущиеся детали при каждом ТО и перед постановкой на длительную стоянку (например, на сезонное хранение). Грязь замедляет высыхание влаги и способствует развитию коррозии стального троса. При осмотре надо учитывать, что самое нагруженное место там, где трос выходит из рубашки и места сильных изгибов. В этих местах трос чаще всего перетирается, начинает распушаться и рвется.

На верхнюю бобышку тросов сцепления производители надевают подвижный колпачок из металла или пластика. Это предотвращает переламывание тросика в месте крепления бобышки.

Если Вы самостоятельно собрались заменить поврежденный трос, то не забудьте проследить, что бы на новом тросе присутствовал данный колпачок, в противном случае вам скоро предстоит повторная замена.

Читать дальше: J20a метки цепи грм

На технике, которую эксплуатируют круглый год, необходимо промывать и смазывать все тросики перед наступлением холодов. При минусовых температурах нередко прихватывает трос газа в открытом положении, в этом случае результат может быть разный. На скорости температура еще понижается, влага резко замерзает! На квадроциклах, после движения по грязям и болотам, обслуживание производится поле каждой покатушки.

Поговорим о методах мойки и смазки. С кабелем спидометра все просто – трос легко вынимается из рубашки. Оба компонента промываются по отдельности и смазываются.

Троса газа (сцепления) на разборные, обслуживаются в сборе, с использованием разных приспособлений. Вот несколько из них:

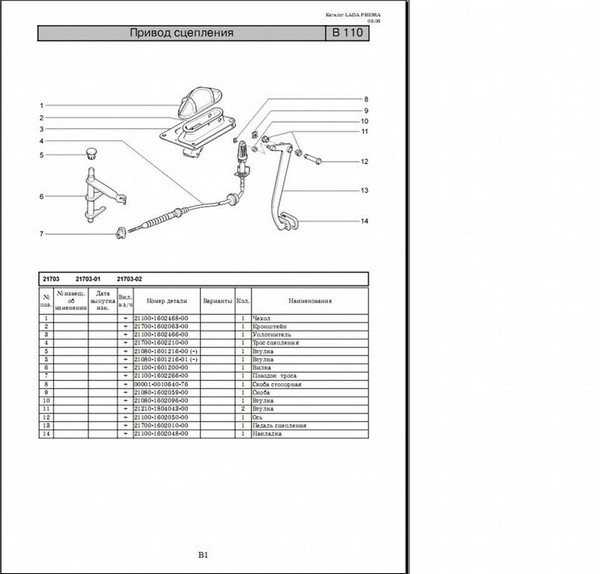

Устройство, регулировка, настройка и замена сцепления Лады Приора

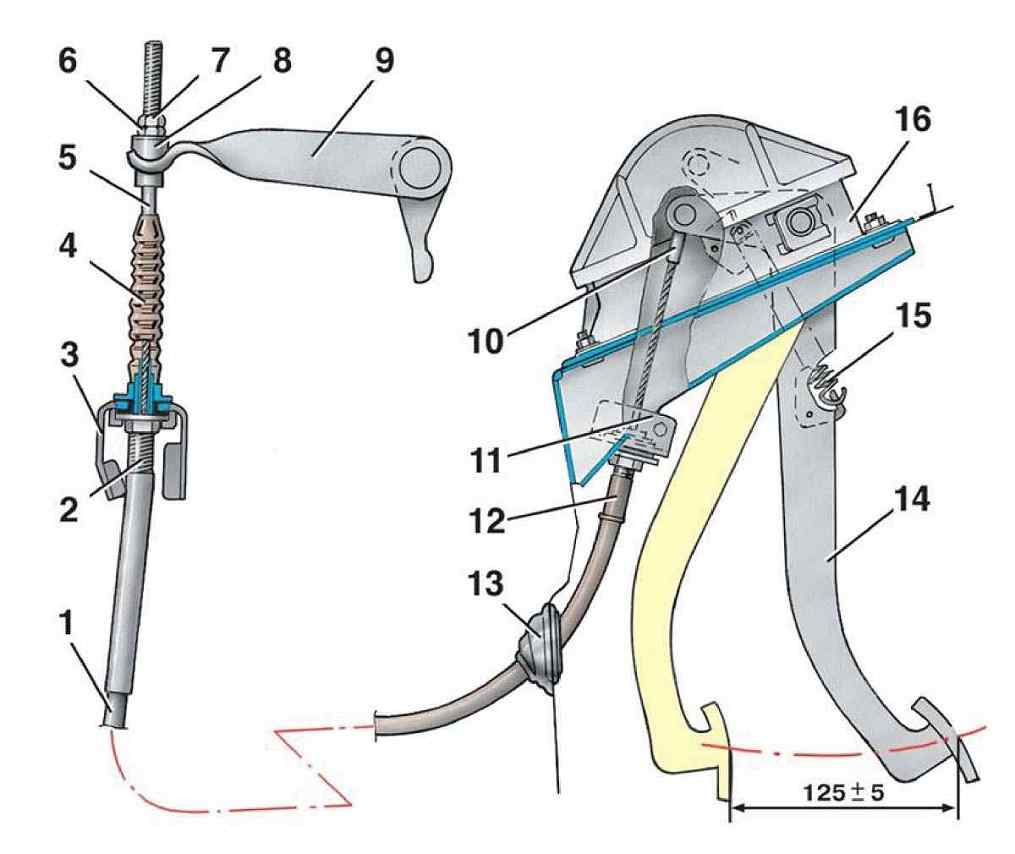

Устройство сцепления Лады

Из «мурзилки». Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали сцепления. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

В процессе эксплуатации накладки ведомого диска изнашиваются. Для компенсации этого износа в привод выключения сцепления встроен механизм автоматической регулировки длины троса. По мере износа накладок рычаг вилки выключения сцепления, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса. Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска.

Если накладки ведомого диска не изношены, то при отпускании педали втулка только касается кронштейна и не разжимает фиксаторы — зубчатый наконечник троса не перемещается относительно корпуса. По мере износа накладок рычаг вилки выключения сцепления с резьбовым наконечником троса перемещается вперед (по ходу движения автомобиля), натягивая трос. При этом распорная втулка, упираясь в кронштейн, разжимает подпружиненные фиксаторы и зубчатый наконечник троса выдвигается из корпуса на величину, необходимую для компенсации износа накладок.

После установки троса регулируем привод сцепления. Для этого вытягиваем трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины, и удерживаем трос в таком положении. Штангенциркулем измеряем расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм. При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса) поводок должен прилегать к рычагу вилки без зазора. После этого нажимаем педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Проверяем полный ход педали сцепления, который не должен превышать 146 мм.

Регулировка сцепления Лады Приора

Начало попахивать периодически сцеплением. Решил подтянуть, открыл мурзилку и удивился, что на приоре так легко это сделать. Дождался выходных, взял обычную отвертку, линейку.

Отключаем ДМРВ, снимаем воздушный фильтр.

Видим тросик и на конце пластиковый зажим.

Оттягиваем за этот зажим на себя,

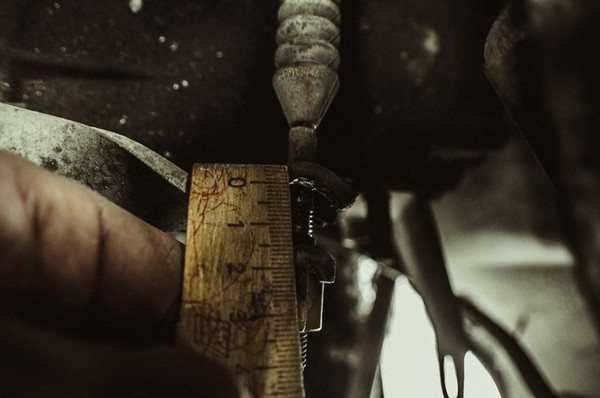

замеряем сколько мм от конца пластикового зажима до вилки(должно быть 27мм). У меня было 15мм.

Крутим этот зажим против часовой стрелки,

тем самым увеличивая размер от вилки до зажима. Замеряем, должно быть 27мм, если так, то отпускаем тросик, сажаем в вилку. Садимся в машину, нажимаем 3 раза в пол сцепление, идем обратно смотрим, замеряем сколько стало, если все так же 25-27мм, то все сделано, если больше или меньше — регулируем дальше. В итоге, все обратно собираем, заводим, проверяем. Лично у меня запах сразу пропал, значит сцепление еще поживет.

Замена сцепления в Ладе Приора

2 месяца назад начало барахлить сцепление (стало туже нажиматься, какие-то щелчки при нажатии появились) и начал греметь выжимной подшипник. Пока ездил, думал пройдёт, но выжимной всё громче и громче гремел, сцепление ещё хуже стало работать. Посоветовался с друзьями, сказали езжай покупай новое сцеплении, у тебя скоро развалится выжимной, а менять лучше сразу полностью сцепление, так как сложностей много. Поехал в магазин посоветовался с продавцом какое лучше взять сцепление, продавец посоветовал взять фирму КРАФТ или ВИС, но сказал, что КРАФТ больше берут чем ВИС, пришлось брать КРАФТ, цена 1800р. Буквально недели 3 назад сцепление пропало скорости перестали включаться. Сразу загнал к дяде в гараж и начали с ним потихоньку всё разбирать.

Возможные причины скрипа сцепления

Чаще всего на седане Поло «виноватым» оказывается гидропривод. Принцип его работы прост. Когда мы выжимаем педаль, в системе образуется давление, которое поступает на вилку сцепления. Затем и наступает тот самый заветный момент слияния трансмиссии с двигателем, во время которого можно переключать передачу. Чтобы фрикционная накладка привода не изнашивалась, в структуре используется специальный компенсаторный механизм, не требующий регулировки.

Но наиболее распространенной причиной неисправности узла является обыкновенное завоздушивание или засорение системы вследствие нарушения герметичности привода. Жидкость в бачке очень чувствительна к влаге, которая запросто может просочиться внутрь агрегата в виде конденсата. Скрип педали сцепления может стать одним из признаков выхода из строя дорогостоящего узла. Лечение проблемы − стандартная прокачка системы.

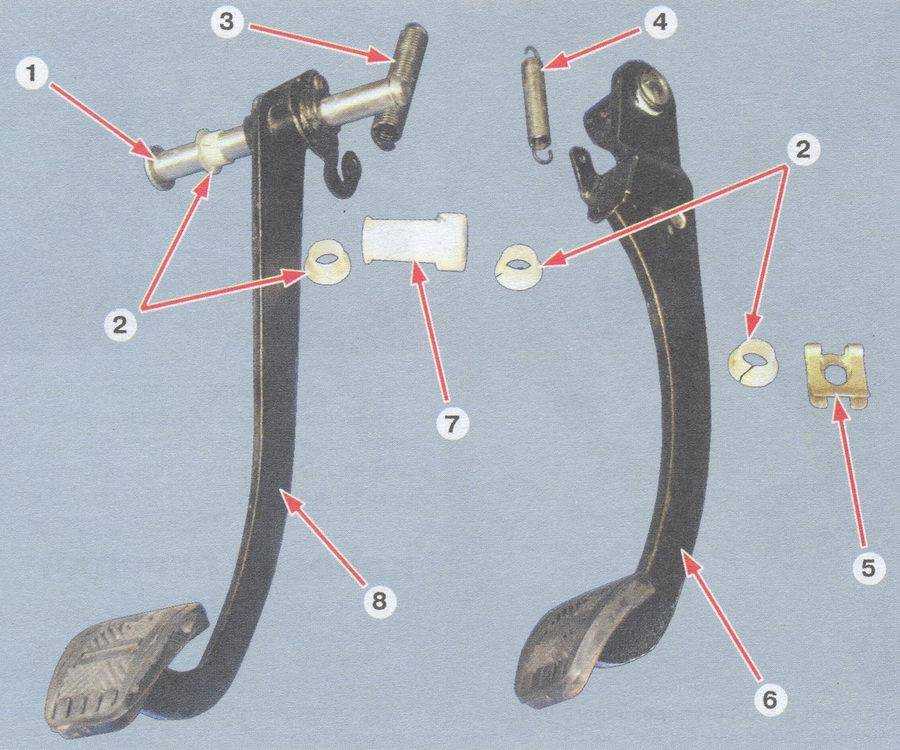

Механизм устроен следующим образом. За педальным блоком проходит ось, к которой при помощи кронштейнов крепятся все педали автомобиля. Чтобы «клавиши» легко нажимались (мы же не в начале 20 века живем!), под ними имеются специальные втулки из пластика, амортизирующие давление. Вот они−то как раз и являются источником шума. Будь то новые втулки или старый изношенный пластик, скрип может возникнуть в любой момент.

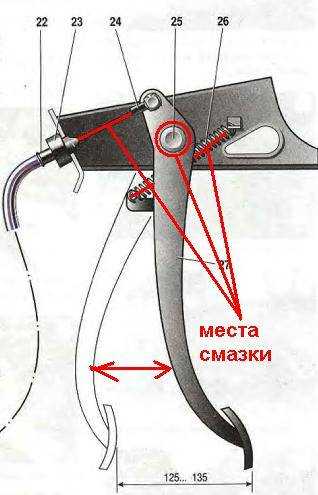

Как правило, втулки не обрабатывают смазкой. Идеальный вариант − снятие всего педального блока и замена пластиковых элементов. Проблема в том, что в сервисе за такие операции сдерут три шкуры, а самостоятельная работа займет уйму времени. Конечно, если скрип уже изрядно потрепал нервы, многочасовая работа по разборке механизма не будет казаться столь выматывающей и трудоемкой. Однако, в большинстве случаев автолюбителей выручает обычная смазка проблемных мест сцепления.

Подобраться к блоку педалей на седане Поло не составит особого труда. Чего не скажешь про малогабаритные автомобили. Для смазки можно использовать моторное или трансмиссионное масла. Чтобы не испачкать пол, рекомендуется подстелить под педальный блок сухую тряпку, а также запастись ветошью для обтирки капель. Далее все просто: набираем немного масла в шприц и наносим смазку по обе стороны пластиковой втулки. Затем пару раз выжимаем педаль сцепления и вслушиваемся. Если скрип никуда не исчез, значит, копаем дальше.

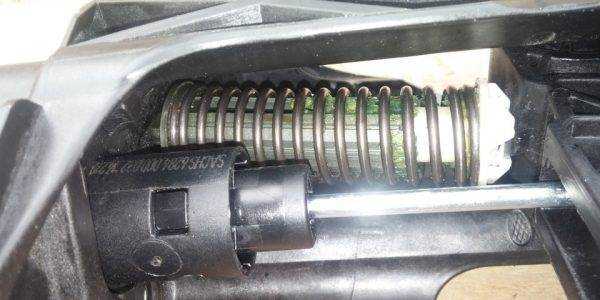

Возвратная пружина − возможно, все дело в ней. Скрипеть она может вследствие собственного износа. В этом случае ее лучше всего заменить. Также она может задевать металлический кронштейн, на который крепится педаль сцепления. Шприцевание моторным маслом здесь не поможет − лишь салон испачкаете. «Вэдэшка» исправит ситуацию, но только на пару дней. Профессионалы рекомендуют в подобной ситуации обрабатывать проблемную зону смазкой для ШРУСов. Если шумит пружина, то положительный эффект гарантирован на 100%.

Наконец, корень зла может скрываться в самых глубинах узла автомобиля. Скрип часто провоцирует вилка выключения сцепления, а также ее «сосед» − подшипник. Банальный износ или утечка рабочей смазки из подшипника приводит к повышенному шуму при выключении сцепления. Если элементы картера имеют более или менее сносный рабочий вид и способны нормально функционировать, то есть шанс отказаться от трудоемкой разборки механизма и замены важных узлов. Вместо этого можно попробовать впрыснуть моторное масло на ось вилки выключения сцепления, сняв небольшую резиновую заглушку с картера.

Почему скрипят тросы

Скрипеть может не только трос в кожухе, но и компенсаторный механизм. В некоторых автомобилях он установлен под капотом, возле сцепления, а в некоторых с другой стороны, возле педали, как на Лада Гранта. Пока трос новый, он будет скрипеть и щелкать. Это неизбежно, но смазывать его все равно нужно. Лучше промазать компенсационный механизм еще при установке троса. Но если момент упущен, тогда придется позаниматься акробатикой в салоне. Тем же шприцем нужно добраться до компенсационного механизма и брызнуть пару капель на него. Скрипы должны исчезнуть. Волшебные аэрозоли лучше приберечь для других случаев.

Если со скрипами в педальном блоке все более-менее понятно, то со скрипами и скрежетом в механизме сцепления все может быть несколько сложнее. На Гранте, Калине и подобных им автомобилях, а также ВАЗ 2108, 2109-2114, скрипеть может сама вилка сцепления на втулках в картере. Проблема в том, что смазать ее, не демонтируя сцепления, довольно сложно. И для этого у многих как раз и лежит в багажнике WD. Но мы же взрослые люди, и проблемы не решаем полумерами. Поэтому смазать нужно постараться маслом, причем не снимая КПП. Иначе грош цена такой смазке. Хотя если нет уверенности в том, что скрипит именно вилка на картере, тогда вполне может потребоваться разборка всего механизма. Скрипы просто так не появляются и говорят либо о повышенном износе, либо об отсутствии смазки, либо о том и другом.

В тех же механизмах, где вилка оси не имеет, а просто упирается в шток, как в ВАЗ 2107, нужно просто крепкой отверткой или монтировкой отвести вилку в сторону, а потом смазать Литолом место прилегания вилки к штоку. Работы на две минуты, правда придется спускаться под машину. Но нервы дороже. Поэтому не ленитесь, и нервы будут крепче, и автомобиль тише.

Ваз 2112: основные неисправности сцепления

Ваз 2112 неисправности сцепления, нарушение структуры металла корзины

Ваз 2112 нет сцепления очень неприятное событие, однако без паники передачи можно переключать перегазовкой, либо ехать на той передаче, которая включена сейчас (исключаем заднюю и нейтральную). Так вы худо-бедно дотянете до ремонтной мастерской, а там уже выяснится, почему на ваз 2112 провалилась педаль сцепления и какой понадобится ремонт.

К сведению водителей

Если подолгу держать ногу на педали отключения сцепления, тогда сцепление быстро сгорает и вам придется его менять:

• Такая прописная истина зачастую нарушается водителями новичками
• Происходит это не по причине забывчивости, а просто управление автомобилем, при полу выжатой муфте, удобнее и гораздо легче
• Именно поэтому у большинства автолюбителей поломки сцепления стали причиной их первого ремонта, нового автомобиля
• Проверку работы сцепления необходимо производить перед каждым выездом машины в автошколах, и выполненная диагностика частенько указывает на необходимость срочного ремонта, неисправности правило, связаны с заменой фрикционных дисков

Устройство и назначение

Механизм сцепления является основным механизмом трансмиссии, он позволяет нам, без остановки мотора, трогаться с места плавно и менять нашу интенсивность движения, на ходу переключая передачи. На всех легковых автомобилях применяются исключительно однодисковые фрикционные механизмы сцепления с гидравлическим либо механическим приводом.Механизм, который размещается вне и внутри кожуха корзины, которая прикрепляется болтами к маховику, и состоит из таких деталей:

• Маховик
• Ведущий и ведомый и диски (фрикционные накладки на ведомом диске)
• Пружины, которые прижимают ведущий диск к маховику
• Вилка сцепления
• Выжимные рычаги включения
• Нажимная муфта
• Выжимной подшипник
• Педали сцепления и вала педали

Диагностика неисправностей

Чтобы переключить шестеренки в коробке передач, когда набираете скорость или, наоборот, снижаете её, всякий раз коленвал мотора разобщается, а затем вновь соприкасается с силовой передачей. Это случается довольно часто, и с течением времени признаки износа деталей сцепления начинают появляться, это отражается на характере поведения машины на дороге в процессе движения. Разобраться поможет наша инструкция.Все признаки неисправности этого узла делятся на две главные группы:

• Первая – когда сцепление не полностью выключается, говорят что его «ведёт»
• Вторая — наоборот, если не полностью включается, или буксует сцепление ваз 2112 как принято говорить

Ведёт сцепление

Если когда вы нажимаете на педаль, диски при этом не расходятся полностью, как говорят у вас «ведет» сцепление. Получается, что диски сцепления находятся в соприкосновении, полного выключения не происходит.Многие опытные водители умеют проверять сцепление на его не полное выключение, в этой проверке нет ничего сложного. На малых оборотах мотора, выжимаете педаль до конца и переключаете передачи.Когда передачи переключаются тихо и легко, значит, сцепление выключается до конца, Появление шума шестерен и затруднения при переключении значит, что его «ведет».Причины могут быть такие:а) механические

• Сломались накладки на ведомом диске либо ослабли заклепки на них
• Уменьшился полный ход педали (получилось в ваз 2112 тугое сцепление)
• Покоробило ведомый диск, поэтому его торцевое биение стало превышать 0.5 миллиметра
• Покоробился либо перекосился нажимной диск
• Стала заедать ступица ведомого диска в шлицах первичного вала КПП
• Ослабли заклепки, крепящие нажимную пружину
• Появились неровности на поверхности накладок ведомого диска (фото ниже)

Сгоревший ведомый диск ВАЗ

б) неисправности связанные с приводом, при этом, как правило замечаете, что в ваз 2112 провалилось сцепление

• Утечка жидкости (в гидравлике)
• Попадание в систему воздуха (в гидравлике)
• Обрыв тросика (в механике)

Чтобы устранить механические причины, выполняем регулировку привода, чистку и смазку шлицев, правку, либо замену диска ведомого, а так же замена накладок фрикционных при необходимости. Стоит понимать, что любое сцепление не вечное, его все равно придется заменить.Неполадки в гидравлике требуют прокачки, чтобы выгнать воздух и доливку жидкости, а так же проверку герметичности соединений и целостности трубопроводов. Замена троса, в случае износа, либо обрыва.Ремонт и замена всех деталей, которые вышли из строя, кстати большинство неполадок вы сможете устранить своими руками.

Кратко об особенностях смазок тормоза

Ассортименты смазочных материалов для обработки тормозных механизмов очень широк. Если автолюбитель посетит магазин автохимии и начнет изучать ассортимент, то сразу обнаружит, что смазки поделены на виды (категории) по назначению. Такое деление можно с натяжкой назвать условным, поскольку каждая смазка является универсальной. Однако далее мы докажем, что «универсальность» смазок является крайне условной. Пока что пройдется по основным их видам:

• Для обработки поршней;
• Для обработки направляющих пальцев;
• Противоскрипные средства (для нерабочих поверхностей и рам).

Формы выпуска смазок разнообразны. В продаже можно найти небольшие банки и тюбики и целые баллоны с распылителями. Обычно говорят об аэрозольных и кремообразных составах. Последние приходится наносить на отдельные элементы тормозного механизма и распределять при помощи щетки, кисточки или ветоши. Удобство нанесения не является основным требованием, которое можно предъявить к смазочному материалу. Предлагаем изучить все, что излагается далее, предельно внимательно.

Смазки тормозных механизмов должны удовлетворять ряду требований

Мы не будем рассматривать весь ассортимент представленных на рынке смазочных материалов, а лишь обратим внимание читателя на особенности их состава. Основа смазки может быть:

• Минеральной. Минеральную основу имеют многие графитные и медные смазки, а также сверхопопулярные литол и солидол. Большая часть подобных составов разъедают резиновые изделия, т.е. разрушают пыльники. Некоторые составы с бентонитовым загустителем лишены этого недостатка;
• Синтетической. Смазки на основе синтетических масел «дружелюбнее» к резиновым изделиям. Могут включать керамические активные вещества, полиалкиленгликоль, литий и силикон.

Ключевой особенностью смазок является их способность работать в парах металл-резина, металл-пластик и резина-пластик без нанесения вреда одному из элементов пары. Ни одна из смазок не разрушает металлические компоненты тормозов, но синтетические (за очень редким исключением) не разрушают еще и резину, пластик. Напоминаем, что в направляющих тормозных механизмов есть не только резиновые пыльники (колпачки), но и втулки из пластмассы и резины.

Привод и его регулировка

Для начала, если причины все же в тросике и его нужно поменять, демонтируют старую деталь. Он крепится непосредственно к коробке передач кронштейном. Тут также необходимо открутить медленно и равномерно все болты и гайки. Далее выводят из зацепления вилку, после того как трос будет несколько ослаблен, но не полностью снят.

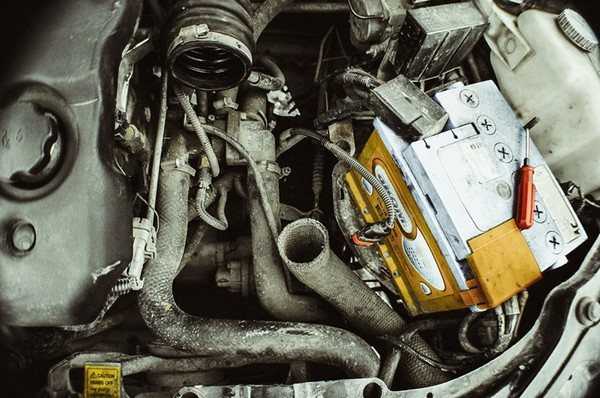

Сам трос нужно искать под капотом у вакуумного гидроусилителя тормозной системы. Отверткой или другим схожим элементом поддевают и убирают стопорную скобу и только после этого демонтируют деталь. Иногда причина находится не в тросике, а во втулке, к которой он крепится. Она может быть погнутой, вышедшей из строя, за счет чего даже новый трос будет сложно правильно закрепить. Поэтому если поломка имеет место, то заменяют и эту часть. Также новый трос желательно смазать специальным составов, чтобы исключить повреждения от трения.

Что делать, если щелкает, когда отпускаешь педаль сцепления Лада Веста: причины и рецепт диагностики

Опытные автовладельцы внезапно появившееся щелканье сравнивают с работой системы автоматической подтяжки троса на Lada Priora. Неопытные же драйверы вовсе принимают посторонний звук за работу электрического реле. Независимо от того, каким способом выявлен дефект, устранить его можно самому.

Что может служить в качестве первопричины

То, что щелкает педаль сцепления на Веста все громче и громче, можно расценивать как предлог к поиску причин неисправности. Появление последней возможно при различных цифрах на одометре: и на 500-700 км, и на 35 000 км. Не исключен и такой вариант: стук то появляется, то пропадает.

На основе знаний конструкции можно построить карту предложений, что может щелкать в узле в принципе:

• Кронштейн крепления педали.
• Тяга, связывающая салонный рычаг с гидроцилиндром.
• Крепление рабочего цилиндра.
• Пружины корзины.
• Шток второго цилиндра.
• Датчик сцепления (концевик – присутствует в комплектациях с круиз-контролем).

В среде «веставодов» встречается еще одна версия – посторонний звук возникает от несовершенного движения выжимного подшипника по направляющей. Однако стук в этом случае должен передаваться не только звуковыми волнами, а и отдавать в педаль.

Как провести диагностику

Полноценное обследование механизма невозможно без посторонней помощи. Функциональные обязанности помощника – качать педалью сцепления. Владелец в это время тщательно ощупывает доступные в перечисленном списке причин поверхности на предмет наличия в соединении колебаний.

Перед началом диагностических мероприятий желательно локализовать место происхождения щелчка: в салоне он издается или под капотом. Примерное определение локации поможет в короткие сроки выяснить причину и ликвидировать недуг.

При отсутствии посторонней помощи выяснить, почему при отпускании педали сцепления происходит стук на Лада Веста, можно только в том случае, если звук издается внутри. Это будет несколько сложнее и займет больше времени, поскольку придется частично производить демонтаж деталей.

Датчик

Начинать стоит с концевика зеленого цвета, неисправность которого, кстати, может вызывать нестабильность оборотов холостого хода двигателя Lada Vesta . Снимать его можно в соответствии с таким планом:

• Демонтировать колодку питания, нажав на фиксатор.
• Повернуть против часовой стрелки на 90°.
• Сдвинуть датчик вдоль оси и вытянуть.

После демонтажа нажать несколько раз на сцепление. Неисправность устранена – доработать модуль, подложив клейкую ленту или кусочек вибро- или шумоизоляции в место сочленения педали и штока датчика, и произвести обратную сборку. При установке сенсора педаль должна находиться в крайнем верхнем положении.

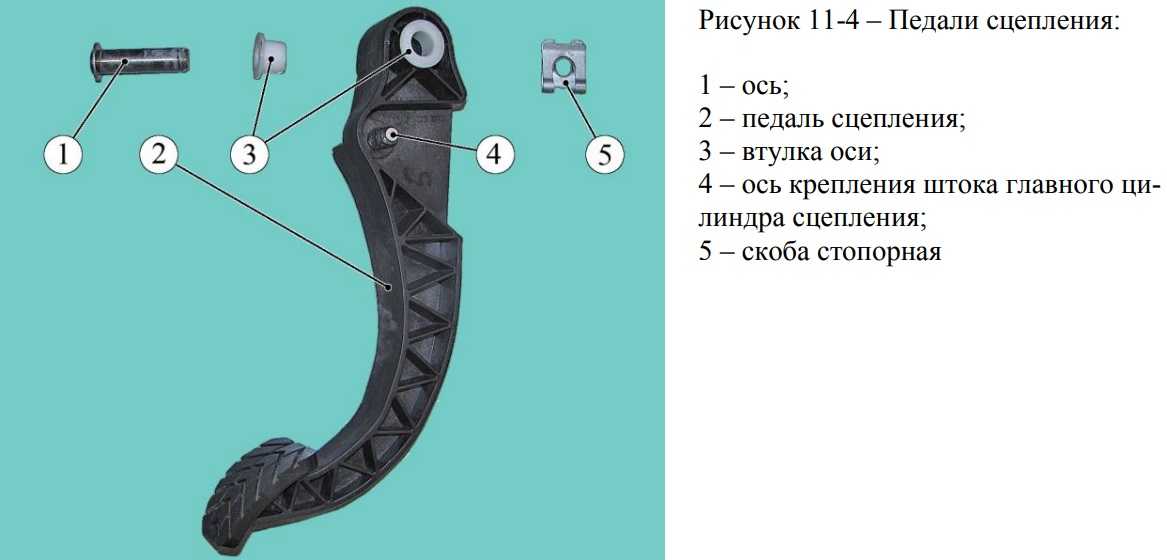

Педальный узел

Нередко причина щелканья лежит на поверхности: так работает ось салонного рычага. Проверить истинность этого суждения можно, отсоединив от педали шток гидроцилиндра – звук зачастую пропадает. Поскольку сам шток стучать не может, а гидравлический узел заполнен жидкостью и, к тому же, пластмассовый, под подозрение попадает характер работы педали.

Устранить эту причину помогает полное снятие рычага и смазка следующих деталей:

• Ось.
• Втулка.
• Стопорная скоба.

Гидроцилиндр

Корень проблемы владельцы Lada Vesta часто находят на форумах о машинах Renault. Там хранится достаточное количество тем о поломке фиксатора головки штока. Конструкция пластмассовая, а потому выдерживает меньшее количество циклов нагрузки. Не исключен и заводской брак.
