Что нужно знать о новой механической кпп на лада веста

Снятие и разборка привода управления коробкой передач

Работу выполняем на смотровой ка­наве или эстакаде. Снизу автомобиля.. . накидным ключом «на 13» ослаб­ляем затяжку гайки стяжного бол­та хомута крепления тяги упра­вления к хвостовику шарнира штока переключателя передач.

Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге.

Снимаем тягу управления короб­кой передач с хвостовика шарни­ра штока переключателя передач. Снимаем с тяги хомут.

Накидным ключом «на 13» отво­рачиваем два болта крепления реактивной тяги к основанию ры­чага переключения передач.

. и отсоединяем ее от основания. В салоне снимаем облицовку тунне­ля пола (см. «Снятие облицовки тун­неля пола»). Отвернув гайки крепления, отсоеди­няем от отопителя воздуховоды обду­ва ног пассажиров заднего сиденья (см. «Снятие панели приборов в сбо­ре с отопителем») и припод­нимаем воздуховоды. Сжав фиксаторы колодки проводов..

. отсоединяем ее от колодки вы­ключателя соленоида блокиров­ки включения передачи заднего хода.

Головкой «на 13» отворачиваем три болта крепления основания рычага переключения передач, а четвер­тый болт под воздуховодом отво­рачиваем ключом «на 13».

Снимаем рычаг переключения пе­редач с основанием, выводя тягу управления в салон через отвер­стие в полу. Шилом или тонкой шлицевой отверт­кой поддеваем.

. и снимаем заглушку рукоятки рычага переключения передач. Головкой «на 13» отворачиваем контргайку крепления рукоятки

Отворачиваем и снимаем рукоят­ку с рычага. Вывернув декоративный чехол наизнанку, ослабляем затяжку пластмассового хомута крепления чехла или разрезаем хомут.

Снимаем чехол с рычага. Ослабив затяжку пластмассового хо­мута крепления проводов выключа­теля соленоида .

. снимаем выключатель. Если необходимо заменить только выключатель соленоида блокировки включения передачи заднего хода, то эти операции можно выполнить на автомобиле, не снимая целиком при­вод управления коробкой передач.

Накидным ключом «на 13» отво­рачиваем гайку болта-оси тяги управления, удерживая болт-ось от проворачивания ключом того же размера. Вынимаем болт-ось.

. и снимаем металлические шай­бы, пластмассовые втулки и ди­станционную втулку.

Щипцами для снятия стопорных колец снимаем стопорное кольцо шаровой опоры рычага.

Вынимаем рычаг переключения передач с шаровой опорой из ос­нования. Демонтаж рычага переключения пе­редач можно выполнить на автомо­биле, не снимая весь привод в сборе. Для замены верхнего резинового уплотнительного кольца (круглого сечения) шаровой опоры отверткой поддеваем кольцо.

Снимаем с рычага шаровую опору. Снимаем с шаровой опоры ее ниж­нее уплотнительное кольцо (прямоу­гольного сечения).

Вынимаем из чехла тягу управле­ния коробкой передач. Чехол на тяге сидит плотно. Поэтому для облегчения снятия смачиваем тягу мыльной водой. Если нужно снять только реактивную тягу привода.

. то накидным ключом «на 13» ослабляем затяжку гайки стяжно­го болта хомута крепления реак­тивной тяги к наконечнику. Отворачиваем два болта крепления реактивной тяги к основанию рычага переключения передач (см. выше).

Накидным ключом «на 13» отво­рачиваем гайку крепления нако­нечника реактивной тяги к крон­штейну коробки передач.

. и снимаем реактивную тягу в сборе с наконечником.

Вынимаем из наконечника реак­тивной тяги две пластмассовые втулки.

. и резиновый демпфер. Разжав хомут.

. вынимаем наконечник из тяги. Собираем и устанавливаем привод управления коробкой передач в об­ратной последовательности. В ша­ровую опору рычага перед сборкой закладываем смазку ЛСЦ-15. Для регулировки привода потребует­ся помощник. Убеждаемся, что шток переключателя в коробке передач находится в нейтральном положе­нии. Гайку стяжного болта хомута не затягиваем. Проверяем легкость осевого переме­щения и поворота тяги управления коробкой относительно хвостовика шарнира штока переключателя В случае заедания необходимо шлицевой отверткой разжать паз тяги. Устанавливаем рычаг переключения передач так, чтобы его нижняя часть расположилась перпендикулярно по­лу кузова, а рукоятка находилась от переднего пассажирского сиденья на расстоянии, равном 1/3 расстояния между сиденьями. Установив хомут тяги управления на расстоянии 2-3 мм от конца тяги, затягиваем гайку стяжного болта хомута. Проверяем правильность регулировки привода — ничто не должно мешать перемеще­нию рычага, передачи должны вклю­чаться легко и без заеданий. В против­ном случае повторяем регулировку.

Как поменять троса мкпп веста без демонтажа передней панели

Завод-производитель в качестве обязательной процедуры при замене тросов коробки передач на Лада Веста предписывает демонтаж передней панели. Так поступают и официальные сервисы. Работа такого плана занимает уйму времени, хотя троса меняются и без снятия торпедо.

Работа выполняется в таком порядке:

Откручиваем воздушный резонатор, используя биту Т30. Снимаем его.

Мы получили доступ к обоим тросам КПП. Чтобы снять тросы с шарниров достаточно нажать на фиксатор наконечника по центру, но для начала хорошенько очистим узел переключения передач от пыли, остатков масла и грязи.

Освобождаем тросы из кронштейна. Теоретически для этого нужно просто отвести назад по ходу автомобиля гофрированный кожух. Если этого сделать не удается, просто с помощью отвертки вынимаем кожух из кронштейна. Так же поступаем со вторым тросом.

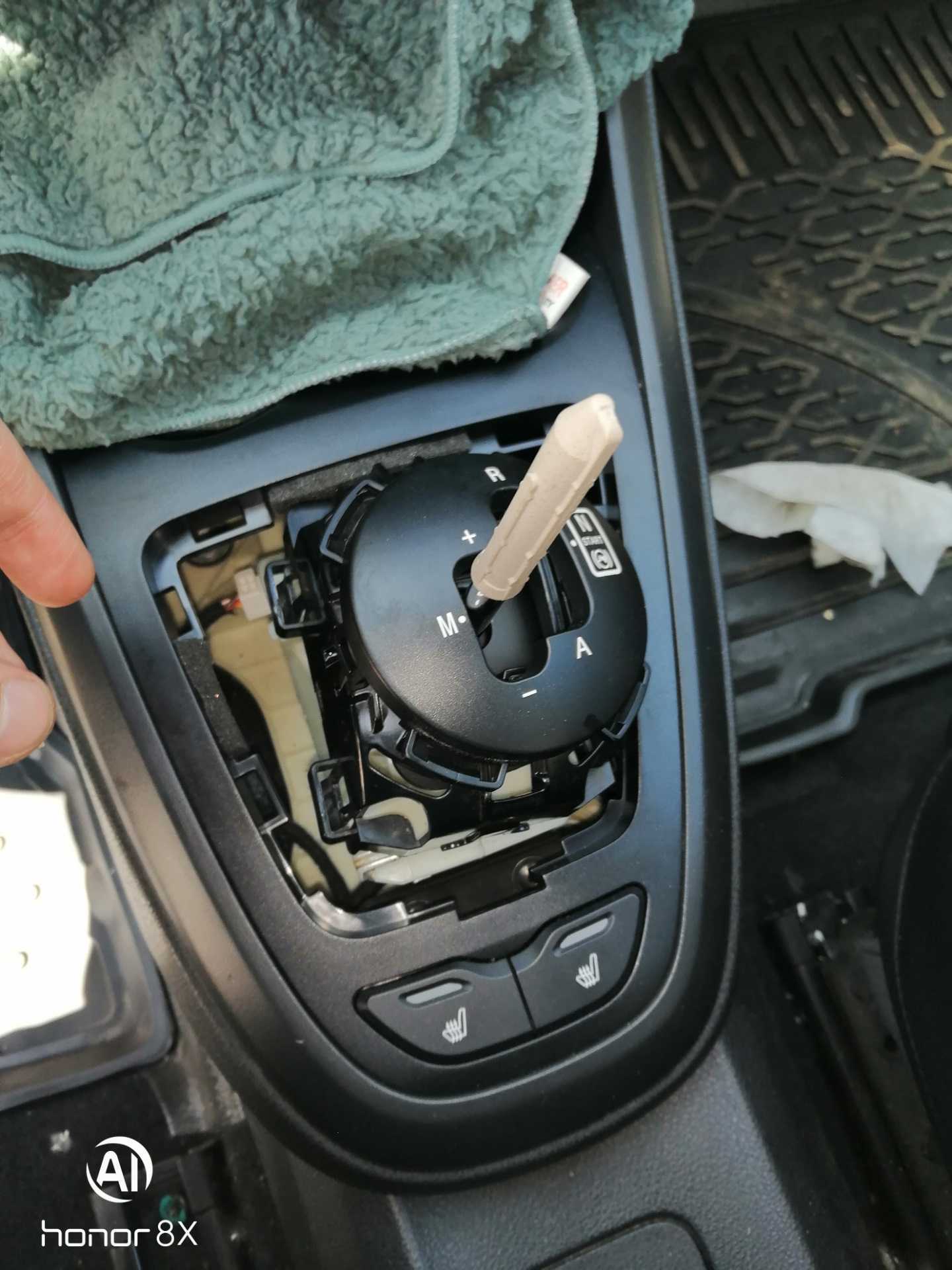

Идем в салон, где необходимо снять чехол рычага переключения передач. Для этого с помощью пластикового шпателя отщелкиваем 6 защелок по периметру рамки чехла.

Освобождаем пластиковый корпус с подстаканниками и клавишами, начиная с передней его части. После этого снимаем электрический разъем кнопок управления подогревом сидений, если он установлен.

Обращаем внимание на металлические защелки (ответная часть), которые остаются на основной пластиковой панели тоннеля. Их часто теряют. Снимаем крышки пластикового корпуса тоннеля, открутив два винта Т20 сзади у передних сидений, один слева возле педального узла и один справа, симметрично под бардачком

Снимаем крышки пластикового корпуса тоннеля, открутив два винта Т20 сзади у передних сидений, один слева возле педального узла и один справа, симметрично под бардачком.

Крышки крепятся на трех защелках, которые необходимо сжать с помощью пластиковой монтажки или аккуратно плоской отверткой, чтобы не повредить пластик.

Откручиваем еще два винта Т20 по центру консоли, симметрично справа и слева, затем тянем консоль на себя.

Поднимаем заднюю часть консоли, чтобы добраться до электрических разъемов розетки, прикуривателя и USB. Чтобы это сделать, надавливаем рукой на фиксатор по центру разъема и тянем его на себя.

Таким же образом поступаем с разъемом USB.

После демонтажа консоли тоннеля, мы получили доступ к наконечникам тросов. Нажав на фиксаторы по центру наконечников, снимаем их с шарниров.

После вынимаем гофрированные кожухи тросов из кронштейна, аналогично тому, как мы это делали под капотом.

Для удобства работы по замене тросов отводим в сторону левый воздуховод к ногам задних пассажиров, оттянув верхнюю часть на гофре вниз и в сторону.

Убираем в сторону часть шумоизоляции, которая прикрывает тоннель на месте стыка передней панели и тоннеля. Через образовавшееся пространство ключом на 10 мм откручиваем первую гайку крепления тросов.

Вторая гайка будет доступна после демонтажа усилительной распорки передней панели. Тем же ключом на 10 мм откручиваем гайку.

Теперь осталось вынуть оба троса через салон, проконтролировав, чтобы подкапотные наконечники не задевали там ничего лишнего. Вероятно, для этого потребуется помощник.

Дальше важно качественно промазать новые тросы, отодвинув в сторону в сторону гофрированные пыльники. Для этого можно на свой страх и риск использовать моторное масло, но никто не гарантирует, что оно не повредит пластиковые элементы тросов. Поэтому самым безопасным и эффективным решением будет использование любой синтетической проникающей аэрозольной смазки

Поэтому самым безопасным и эффективным решением будет использование любой синтетической проникающей аэрозольной смазки

Для этого можно на свой страх и риск использовать моторное масло, но никто не гарантирует, что оно не повредит пластиковые элементы тросов. Поэтому самым безопасным и эффективным решением будет использование любой синтетической проникающей аэрозольной смазки.

Заливаем ее под кожухи троса до тех пор, пока смазка не покажется с другой стороны. Периодически перемещаем трос в кожухе для равномерного распределения смазки внутри.

Установка тросов выполняется в обратном порядке.

Транспортировка прицепов

Транспортировка прицепов или буксировка других автомобилей для вариатора крайне нежелательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ.

ВНИМАНИЕ! Первые 2 тысячи километров, пока не будет проведена полная обкатка двигателя и трансмиссии, буксировать другие автомобили или прицепы запрещено. А какие советы по эксплуатации автомобиля с вариатором можете оставить вы? Напомним, ранее мы рассказывали про основные проблемы и неисправности вариатора Jatco. А какие советы по эксплуатации автомобиля с вариатором можете оставить вы? Напомним, ранее мы рассказывали про основные проблемы и неисправности вариатора Jatco

А какие советы по эксплуатации автомобиля с вариатором можете оставить вы? Напомним, ранее мы рассказывали про основные проблемы и неисправности вариатора Jatco.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Модификация механической коробки

Волжский автомобильный завод стремится к снижению затрат на производство серийных машин. Одним из вариантов, как уменьшить себестоимость изготовления, является замена деталей иностранного производства на отечественные. Эта концепция уже внедрялась на Лада XRAY: с недавних пор на кроссовер перестал устанавливаться японский мотор от Nissan.

Осенью этого года было принято решение поступить аналогичным образом с линейкой автомобилей Веста: с сентября на седаны и хетчбэки этой модели вместо французской МКПП будет устанавливаться отечественная. Она представляет собой доработанную версию трансмиссии ВАЗ-2180. Ручка переключения также насчитывает 5 позиций и задний ход. Приводом перехода передач в этой коробке является трос. Этой механикой оснащают ходовую авто Гранта, Калина и Приора. У модифицированной системы 21087 предусмотрено увеличение крутящего момента по сравнению со старой версией. Также новый вариант будет работать со значительно меньшим количеством издаваемых шумов, ведь для изготовления узлов главной пары на АвтоВАЗ применялось новое оборудование.

Новая коробка была изменена так.

Именно из-за высокой шумности и гула, образующегося при езде, экс-президент компании решил не использовать российскую 2180, выбрав как альтернативу французской механической КПП Renault JH3. Как упоминалось выше, сборка коробок от Рено происходит на ВАЗ, но состоят они полностью из деталей и узлов французского производства. До запуска Веста в серийное производство инженеры говорили, что по себестоимости французский механизм выходит дороже на 3 тыс. руб., что составляло около 20 процентов от стоимости всей коробки. А поскольку ВАЗ стремится к уменьшению затрат на производство, в течение года велись работы по совершенствованию МКПП старого образца. Благодаря проделанной работе с сентября 1,6 литровые моторы оснащаются ВАЗ 21087. В будущем планируется внедрение этой коробки на агрегаты объемом 1,8 л.

Сама ручка переключения передач не отличается внешне от старой. Чтобы понять, какая коробка стоит на вашей Весте, взгляните на VIN-номер Lada:

• цифры GFL13 соответствуют Рено;
• GFL11 — АвтоВАЗ.

Автомобили с коробками французского образца еще можно приобрести, но серийное изготовление машин с такой трансмиссией уже остановлено. Сейчас в автосалоны поступают Весты с вазовской механикой.

Что собой представляет механизм с электроприводом

Что касается электропровода, то он непосредственно воздействует на саму вилку системы сцепления. Если происходит поворот вилки, то определенная сила начинает воздействовать через выжимной подшипник на лепестки нажимной пружины.

В приводе выключения отсутствует зазор – это обеспечивает постоянное прижатие лепестков пружины к муфте, а подшипник работает без какого-либо перерыва.

Смазку в подшипнике менять не требуется – она заложена на весь срок службы этой детали. Если смазка закончилась, то подшипник будет издавать шум

В таком случае его стоит заменять – это же требуется делать и при замене дисков сцепления и неважно в каком подшипник находится состоянии

Если неполадку на гидроприводе можно исправить путем прокачки воздуха, то регулировка сцепления на автомате куда более сложная процедура и называется она адаптация. Провести подобную операцию можно только у официального дилера специализированными мастерами – настройка выполняется при помощи компьютера.

Сейчас АвтоВАЗ внедряют в свою продукцию систему сцепления улучшенной конструкции мирового стандарта, которая отличается более прочным материалом накладок и прочными пружинами демпфера. Новые технологии позволят сделать старт автомобиля еще мягче, а переключение передач –плавным.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису. Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Спортивная модель

Резкие перемены в погоде? Неудобно ездить на зимней резине? Отыщите быструю замену там, где продают б/у шины.

Никто не спорит, что владеть лучше новым автомобилем. Все хорошо, качественно работает, присутствуют все функции заложенные производителем в этот автомобиль, ничего не звенит, не стучит и т.п….

Но через несколько лет активной эксплуатации начинаются проблемы, сначала небольшие, потом все больше. Но сегодня, я бы хотел поговорить о такой вещи, как люфт в кулисе КПП автомобиля ВАЗ. Эта «болезнь» преследует автомобили всего переднеприводного семейства. За более удобное расположение рычага переключения передач приходиться платить добавлением новых деталей в конструкцию этого узла, а соответственно больше деталей — больше поломок :).

У моделей ВАЗ классического семейства рычаг переключения передач установлен непосредственно на коробку передач, точнее на приводной механизм вилочек КПП. Этот вариант исключал люфты кулисы, так как её там не было вообще. В моделях с передним приводом такое расположение КПП было невозможным, поэтому и был использован механизм кулисы. Он позволяет при конструировании перемещать рычаг переключения передач, что является большим плюсом в проектировании комфортности автомобиля.

Замена сцепления на механической коробке переключения передач Лада Веста

После демонтажа механической трансмиссии, пошаговый процесс описан выше, устанавливаем новые элементы:

• корзину;
• выжимной подшипник;
• демпфер.

Устанавливаем агрегаты в обратной последовательности. В отличие от электрического, механический привод требует обязательной прокачки. Для этого выполняем следующие действия:

1. Выкручиваем крышку расширительного бачка тормозного цилиндра.
2. Восполняем недостающее количество ДОТа.
3. Домкратим переднюю часть, снимаем колесо.
4. С тыльной стороны тормозного суппорта надеваем резиновый шланг на тавотницу, отвинчиваем ее.
5. Сливаем ДОТ в емкость.
6. Как только жидкость станет прозрачной, выйдут пузырьки воздуха, закручиваем тавотницу.

По аналогии стравливаем воздух на правом суппорте. Проверяем уровень ДОТа в расширительном бачке, доливаем по уровню.

Вывод

Процесс замены сцепления в домашних условиях достаточно сложный. Для неопытного автомобилиста это невыполнимая задача. Строго соблюдайте приведенную рекомендацию для облегчения процесса. При покупке деталей сверяйте номера, артикулы. Не приобретайте дешевые аналоги сомнительного происхождения, без гарантии качества.

Работы в салоне

Фиксатор

Именно пластиковый фиксатор, к коему подсоединяется приводной трос с одной стороны, тогда как с другой крепится рычаг трансмиссии, является одной из возможных причин.

Чтобы избавиться от звуков, рекомендуется подложить под трос упругий материал. Это приведет к тому, что трос, заходящий в фиксатор, станет упираться в подкладку. Как правило, используют простую изоленту.

Для этого ленту предварительно склеивают вдвое (клеящей стороной внутрь), после чего тросик немного вытаскивается и ставится лента. Трос ставится обратно и он сам протолкнет ленту в фиксатор.

Стяжки и подкладка

Сами тросики крепятся посредством пластиковых кронштейнов, при этом виден незначительный люфт, который также может стать источником шумового фона.

Чтобы устранить треск и щелчки в механической коробке Лада Веста в данной зоне, необходимо под оба тросика подложить упругий материал.

Упругий материал под тросиками

Дополнительно трос для III и IV скоростей фиксируется при помощи пластикового хомута.

Потребуется: снять чехол ручки КПП и тоннель.

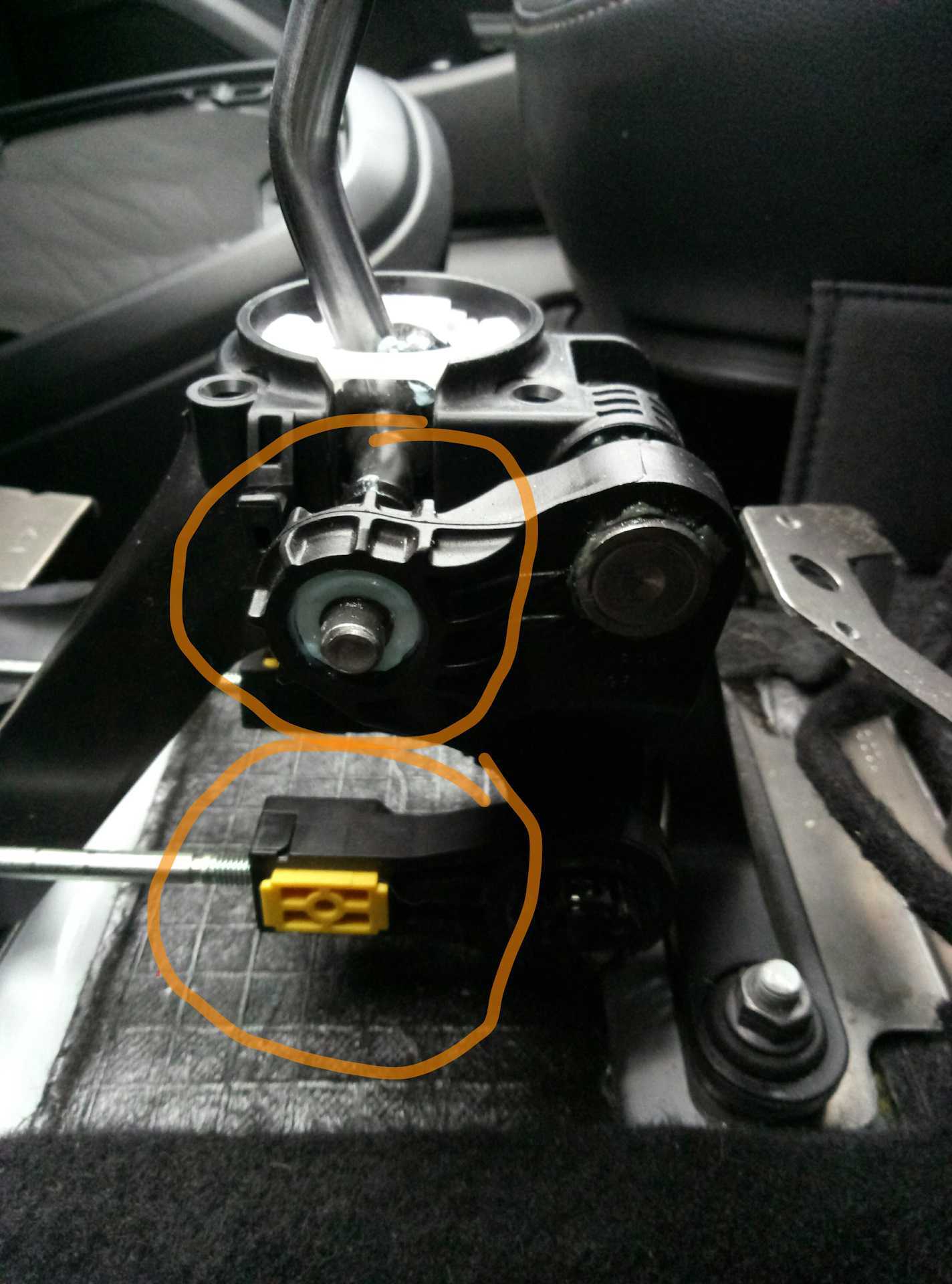

1. Причиной вибрации ручки КПП и щелчков может быть пластиковом фиксаторе троса коробки передач. Чтобы устранить неисправность необходимо подложить кусок изоленты (сложить вдвое, липкой поверхностью внутрь) или пластика так, чтобы трос не контактировал с пластиком. Для удобства установки прокладки трос можно немного вытащить. Аналогичную операцию повторяем с другим тросом.

2. Еще одной причиной дребезга в районе тоннеля может быть плохое крепление троса к основанию. Чтобы избавиться от него можно подложить под них мягкий, упругий материал. Либо надежно зафиксировать трос пластиковым хомутом.

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять  их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Стяжки и пружина

В данном случае нет необходимости лезть в подкапотное пространство. Такой вариант ликвидации неисправности был предложен еще одним членом сообщества DRIVE2 по имени Роман, которого там знают под ником Roy04.

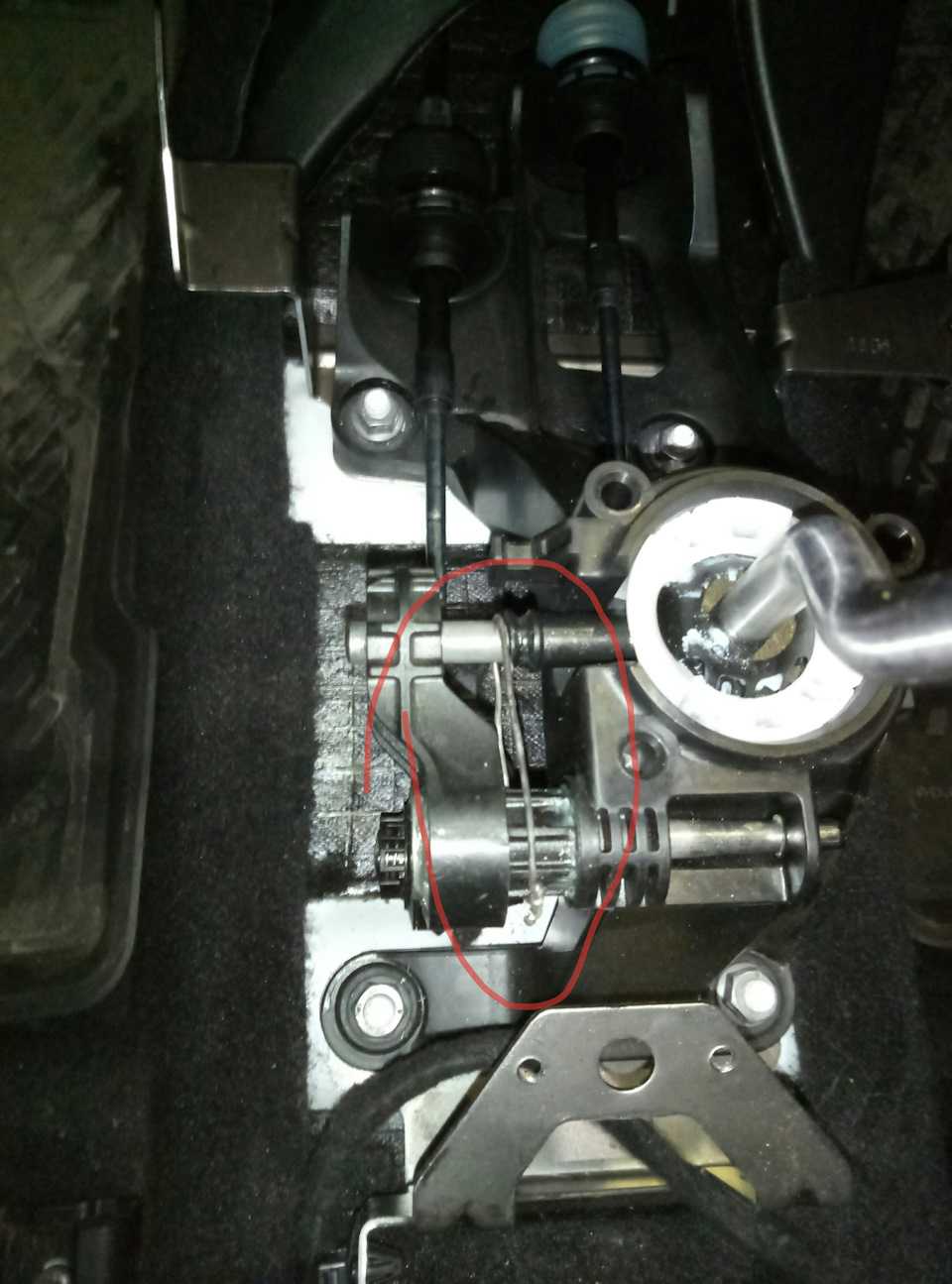

Сначала он разобрал облицовку центрального тоннеля, чтобы получить доступ к механизмам. После рассмотрения было определено, что звуки исходят из 3-х точек.

Далее, после тест-драйва со снятым тоннелем, оказалось, что это не причина, а только ее следствие. Все дело в конструкции трансмиссии Лада Веста. Из-за особенностей компоновки, при езде на III скорости возникает вибрация кулисы переключения передач, что непосредственно на трансмиссии (под капотом). А из-за кулисы вибрирует и продольно перемещается трос.

Никаких приспособлений для гашения данных колебаний не предусмотрено, но можно сделать собственный «противовес», причем из подручных материалов. Для этого можно использовать пластиковые хомуты и пружину, например, с карбюратора «восьмерки».

С помощью хомутов наращивается жесткость узлов, которые издают звуки, а пружина гарантирует натяжку самой ручке МКПП.

Как правило, после таких доработок треск и щелчки в механической коробке Лада Веста исчезают.

В середине 2016 года АвтоВАЗ официально отказался от использования трансмиссий механического типа французского производителя Рено. Причина состоит в дороговизне «продукта», отсутствии базы для обслуживания.

Если отечественные КПП стоят 20 – 25 тыс. рублей, то импортные доходили до 45 – 50 тыс. Очевидно, что такое подорожание автоматически повышало стоимость автомобиля в целом. Возможно из-за этого фактора многие автолюбители отдавали предпочтение модели с классическим автоматом или роботизированным вариантом.

Однако есть и те, кто заверяет о ненадлежащем качестве изготовления отечественной новой механики (21087). Они готовы доплатить 30 000 рублей за французский вариант. Сравним МКПП Renault JH3 (JR5) и МКПП ВАЗ 21087.

Последовательность действий при демонтаже – установке АМТ на автомобиле Лада Веста

1. Вывешиваем машину подъемником, демонтируем передние колеса, чтобы обеспечить надлежащий доступ к полуосям.
2. В моторном отсеке снимаем клеммы, аккумуляторную батарею, крепление АКБ.
3. Демонтируем воздушный фильтр, корпус, патрубки.

1. Отсоединяем ряд датчиков в моторном отсеке. Будьте аккуратны, так как пластиковые заглушки ломаются.
2. Из-под днища машины отвинчиваем 12 болтов, извлекаем металлическую защиту поддона картера.

1. Подставляем тару под сливную пробку на коробке, стачиваем отработку. Такой шаг вынужденный, так как в последующем будем демонтировать полуоси, из основания которых потечет смазка.
2. Извлекаем правую, левую приводные валы.

1. Отсоединяем шаровые опоры, наконечники рулевых тяг, стойки стабилизатора.
2. Опускаем подрамник.

1. Снимаем актуатор механизма сцепления, стартер.
2. Рассоединяем робот с маховиком сцепления.

Далее проводим осмотр агрегата, дефектовку, заменяем изношенные элементы новыми. Устанавливаем трансмиссию на штатное место в обратной последовательности.

Алгоритм работы по замене масла в коробке Лада Веста МКПП

1. Первым делом необходимо снять защиту двигателя, если она установлена. Это нужно для того, чтобы была возможность подобраться к сливному и заливному отверстиям.

2. Далее запускаем мотор и прогреваем двигатель до рабочей температуры. Это нужно для того, чтобы масло в коробке прогрелось и стало более жидким.

3. Спускаемся под автомобиль и отворачиваем сливную пробку с помощью четырехгранника на 8″ и сливаем масло в емкость для отработки.

4. Когда масло полностью слилось, то заворачиваем на место сливную пробку.

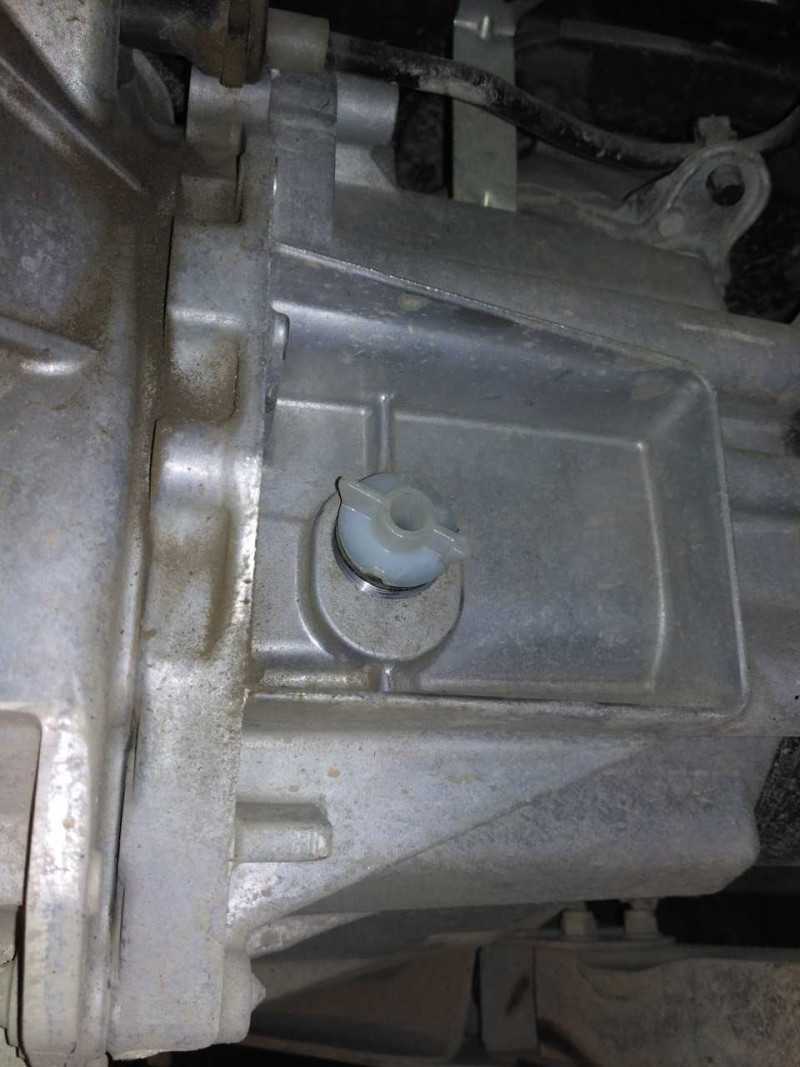

5. Находим контрольную пробку и отворачиваем ее. Она выполнена из пластика и специальных ключей для этого не требуется — все отворачивается от руки. Однако, в некоторых случаях вместо пластиковой пробки может быть установлена металлическая сливная пробка, которую придется отвернуть ключом на 17″.

6. Один конец шланга вставляем в контрольное отверстие, а второй выводим под капот и вставляем в него воронку.

Есть еще один способ залить масло в коробку. Сделать это можно через отверстие датчика включения освещения на задний ход. Но для этого его придется вывернуть. Делается это не сложно, но потребует немного усилий.

7. Заливаем в коробку свежее масло до тех пор, пока оно не начнет вытекать из контрольного отверстия.

8. Собираем все в обратной последовательности и можем считать замену масла в кпп лада веста оконченной. В следующий раз процедуру лучше повторить через 30-40 тыс. пробега.

Замена и ремонт актуатора сцепления АМТ на LADA

Главная отличительная особенность автоматизированной трансмиссии (АМТ или «робот») от механической — электроактуаторы производства ZF, которые меняют передачи по команде электронных «мозгов». Производитель утверждает, что блок актуаторов — необслуживаемый и ремонту не подлежит, но народные умельцы нашли способ, как его отремонтировать своими руками.

Если гарантия на автомобиль уже закончилась, то самостоятельная замена актуатора механизма выключения сцепления обойдется в десятки тысяч рублей (артикулы: 21820160901200 и 21820170501200). В попытке сэкономить можно попробовать его отремонтировать.

Opel Astra H (Family) / Руководство

Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля Opel Astra, следующие:

• повышенный (по сравнению с привычным) шум;
• затрудненное переключение передач;
• самопроизвольное выключение или нечеткое включение передач;
• утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Автоматическую коробку передач снимают практически по тем же причинам, что и механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этом случае отсутствуют. Приемы снятия и установки механической и автоматической коробок передач практически одинаковы и описаны на примере механической коробки передач. Разница заключается в конструкции привода управления коробкой передач.

Полезные советы

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.).

Коробка передач довольно тяжелая, а ее форма не удобна для удерживания, поэтому рекомендуем снимать коробку с помощником.

Вам потребуются: ключи «на 14», «на 19» и TORX Е18, пассатижи (или сварочные клещи).

1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).

2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).

3. Снимите приводы передних колес (см. Снятие и установка приводов передних колес).

4. Снимите стартер (см. Снятие и установка стартера).

5. Пометьте любым способом (например, краской) взаимное расположение тяг и наконечника рычага переключения передач, чтобы сохранить регулировку привода при обратной установке коробки. Ослабьте затяжку болта клеммового зажима привода управления механизмом переключения передач, разъедините тягу и наконечник рычага переключения передач.

6. Извлеките фиксатор и отсоедините наконечник шланга от переходника промежуточной трубки гидропривода выключения сцепления.

7. Отсоедините от датчика скорости и датчика включения заднего хода колодки жгутов проводов.

8. Отсоедините колодки жгутов проводов от кронштейнов коробки передач.

9. Выпрямите пассатижами шплинт…

10. …извлеките ось промежуточной тяги привода управления коробкой передач…

11. …и отсоедините тягу от механизма переключения передач.

12. Извлеките два пружинных фиксатора крепления системы рычагов и тяг управления коробкой передач…

13. …и снимите систему рычагов и тяг с кронштейнов коробки передач.

14. Закрепите стропы грузоподъемного механизма за переднюю и заднюю транспортные проушины силового агрегата и натяните стропы.

15. Снимите передний подрамник (см. Снятие и установка переднего подрамника).

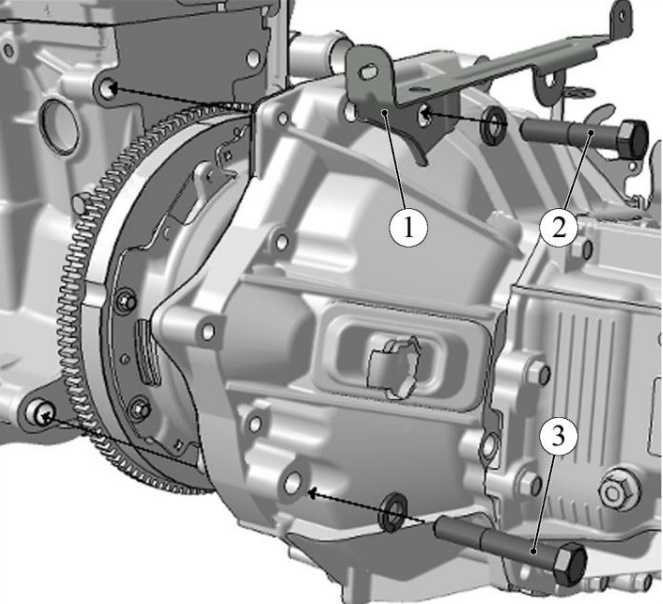

16. Выверните болты крепления картера сцепления к блоку цилиндров двигателя (для наглядности фотография сделана на снятом силовом агрегате).

17. Выверните два болта крепления поддона масляного картера к картеру сцепления (см. Замена уплотнения поддона масляного картера).

18. Установите опору под картер коробки передач.

19. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из зацепления со ступицей ведомого диска сцепления), уберите из-под нее опору и снимите коробку с вашего Опеля Астра.

Предупреждение

При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.

20. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

Полезные советы

Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.

Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. Снятие и установка сцепления).

Перед присоединением приводов передних колес к коробке передач замените новыми стопорные кольца на шлицевых хвостовиках внутренних шарниров. В противном случае есть вероятность отсоединения приводов от коробки передач во время движения.

21. Залейте масло в коробку передач (см. Проверка уровня, доливка и замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач).

22. При необходимости отрегулируйте привод переключения передач (см. Регулировка привода управления коробкой передач).

23. Залейте рабочую жидкость в бачок главного тормозного цилиндра (в его секцию, предназначенную для питания гидропривода выключения сцепления) и удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).
