Замена подшипника полуоси на Нива Шевроле: фото и видео

Полуоси в заднем мосту Нива Шевроле испытывают очень серьёзные нагрузки. Порядочно достаётся и сальникам, и, естественно, подшипникам, о которых сегодня и пойдёт речь.

Если идёт разговор об их замене, завод изготовитель скромно советует менять их вместе с полуосями.

Стоит это недешево, поэтому сегодня будем пробовать делать замену подшипника полуоси на Нива Шевроле, рассмотрим артикулы и производителей, послушаем советы специалистов.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь.

Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы.

Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

диаметр внутренней обоймы — 40 мм;
диаметр наружной обоймы — 80 мм;
ширина обоймы — 23 мм;
масса — 440г;
подшипник имеет 9 шариков диаметров 12,7 мм;
номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей.

Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей.

Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Снимаем полуось, подбираем инструмент, расходники и приспособления

В первую очередь стоит обратить внимание, что во время замены подшипника нужно устанавливать не только его, но и новые сальники полуоси, новые стопорные кольца. Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами. Перепутать их невозможно

Перепутать их невозможно

Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами. Перепутать их невозможно.

Собираем инструмент и приспособления:

Болгарка.
Стандартный набор инструментов и отвёрток.
Инерционный съёмник полуоси. Инерционный съемник полуоси.

Муфельная печь или газовая горелка (или бензиновая паяльная лампа).
Ремкомплект для ремонта полуоси (подшипник, стопорное кольцо, сальник полуоси). Новый комплект — сальник, стопорное кольцо и подшипник.
Острое зубило.
Труба диаметром 40–45 мм и длиной чуть больше полуоси.

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности:

Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.

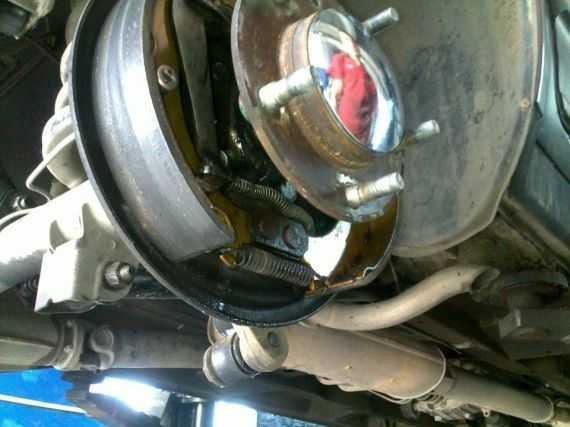

Снимаем колесо и откручиваем винты крепления тормозного барабана. Выворачиваем болты крепления тормозного барабана к полуоси.
Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан. Сбиваем тормозной барабан, используя деревянный брусок.
Откручиваем с тыльной стороны четыре гайки проставки крепления подшипника. Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.
С помощью подставки поднимаем задний мост, тем самым освобождая кронштейн крепления амортизатора. Приподнимаем задний мост.Снимаем кронштейн амортизатора с болтов.
С помощью инерционного съёмника выдёргиваем полуось из моста. Если съёмника нет, можно попробовать набросить колесо на полуось, наживить три гайки так, чтобы между полуосью и диском колеса был зазор. Несколько раз дёргаем за колесо на себя, пытаясь достать полуось. Иногда помогает более тяжёлое колесо, к примеру, от УАЗа. Снимаем полуось при помощи инерционного съемника.

Замена пыльника внутреннего ШРУСа Нива Шевроле, Рено Логан, Форд фокус 2, ВАЗ 2109, 2110

Сегодня мы поговорим про то, как провести замену пыльника ШРУСа на некоторых популярных моделях автомобилей.

Шарниры равных угловых скоростей

Все мы знаем, что на современных авто очень часто используются типы приводов колес с использованием шарниров равных угловых скоростей.

Данные шарниры, сокращенно имеющие обозначение ШРУС, устанавливаются на все авто с передним приводом, а также на переднюю ось внедорожников.

Обладая довольно неплохим ресурсом ШРУСы, все же имеют один значительный недостаток – это сильная чувствительность к загрязнению.

Попадание внутрь данного шарнира песка, пыли, воды приводят к быстрому износу его составных частей.

Для предотвращения загрязнения внутренние элементы ШРУСа прикрыты пыльником.

Однако он изготавливается из резины, поэтому и повредить его не особо сложно, и со временем от воздействия внешних условий пыльник попросту трескается.

Появление трещин в пыльнике недопустимо, иначе в скором времени в шарнир попадет грязь, что приведет к необратимым последствиям, в итоге он должен будет подлежать замене.

Поскольку на каждом приводном валу установлено по два ШРУСа, а значит и пыльников – два, то периодически следует проводить осмотр состояния их на выявление повреждений.

Чаще, конечно, данный элемент повреждается с внешней стороны, поскольку он находится возле ступицы.

Но и произвести его замену и промывку внешнего шарнира несколько проще из-за более простой доступности к нему.

Внутренние пыльники находятся возле коробки и повредить их сложнее, но и обслуживание шарнира трудоемкое.

В дальнейшем мы рассмотрим последовательность действий по смене пыльника внутреннего ШРУСа нескольких авто.

Причины проведения замены

Итак, причиной проведения данной операции является обнаружение повреждения пыльника внутреннего ШРУСа.

Некоторые автовладельцы предлагают метод устранения данной неисправности путем послабления хомутов, стягивания его с шарнира, без полного снятия и поверхностной промывки элементов ШРУСа.

Замена сальников

Чтобы поменять сальники привода, кроме перечисленного инструмента понадобятся:

монтировка;
плоская отвертка;
деревянный брусок;
молоток;
шестигранный ключ на 12;
съемник (двух- или трехлапый);
оправка (отрезок трубы, диаметр которой соответствует размеру сальников);
съемник для стопорных колец;
динамометр.

Для замены уплотнения ведущей шестерни, необходимо выполнить такие действия:

Используя динамометр, измерить момент начала вращения ведущей шестерни.
Зафиксировать фланец: закрутить в его отверстия пару болтов и вставить в них монтировку.
Открутить гайку крепления.
Снять шайбу и фланец со шлицов (здесь придется использовать съемник).
Используя плоскую отвертку, вытащить сальник из посадочного отверстия.

Замена сальника привода выполняется так:

Учитывая низкую цену и высокую трудоемкость замены сальника, во время ремонта нужно не экономить на комплектующих и использовать детали от проверенных производителей.

Назначение подшипника полуоси

Подшипник располагается в конструкции заднего моста Нивы Шевроле, ближе к внешнему краю. Как и все подшипники, он выполняет функцию опоры и сглаживания вращающего момента оси заднего моста. Одна часть оси (внутренняя) входит в зацепление с шестернями (имеет шлицы), а вторая выходит из моста, и к ней крепится фланец, тормозные барабаны и колесо Нивы Шевроле. Для того чтобы ось вращалась мягко и при этом не ходила внутри конструкции, имеется шариковый подшипник.

Подшипник располагается в специальном гнезде конструкции моста, где он и выполняет свою непосредственную функцию. Для того чтобы он не перемещался внутри моста, имеется специальная жесткая фиксация на оси, представляющая собой запорную втулку. Таким образом, он имеет двойную фиксацию. Также на полуоси имеется сальник, который обеспечивает герметичное соединение конструкции заднего моста.

При частом использовании автомобиля Нива Шевроле необходимо контролировать состояние подшипника и сальника, и в случае их повреждения незамедлительно проводить замену.

Конструкция

Как и многие детали, подшипник полуоси имеет свою конструкцию, которая характеризуется важными показателями:

номер;
размер внутренний и внешний;
высота.

Эти данные необходимы не только для того, чтобы подшипник можно было установить в посадочное место полуоси и моста, но и также, чтобы он выполнял свои поставленные функции. Но стоит отметить, что если известен один из этих данных, то второй можно не вычислять. Итак, к примеру, подшипник полуоси имеет каталожный номер 2121-2403080. Если известен номер изделия, то этого достаточно для приобретения его в автомагазине. Если необходимо узнать размеры, то в интернете имеются данные: высота и размер.

Если же каталожный номер неизвестен, то после извлечения полуоси можно произвести полные замеры изделия. После измерения должны получиться такие данные:

D внутренний = 40 мм;
D внешний = 80 мм;
Высота (толщина) = 23 мм.

Неисправности подшипника

Выход из строя подшипника полуоси может привести к заклиниванию колеса прямо на дороге, что является опасным. Хорошо если скорость движущегося авто будет маленькой и где-то за городом, а ведь Нива Шевроле эксплуатируется не только с маленькой скоростью и по бездорожью

Поэтому такую важную деталь очень важно контролировать и преждевременно проводить замену

Диагностика неисправностей

Средний ресурс подшипника полуоси ВАЗ 2107 составляет 100–150 тыс. км пробега. Однако это не означает, что он не может служить дольше или не выйдет из строя гораздо быстрее, особенно если автомобиль эксплуатируется на дорогах с плохим покрытием.

Подшипник считается неисправным, если он изношен или имеет механические повреждения. Точно диагностировать это без демонтажа полуоси невозможно. Обычно следствием выхода подшипника из строя является:

гул и скрежет при вращении колеса;
нагрев центральной части барабана;
появление на колесе люфта.

Если при движении по ровной дороге со стороны заднего колеса слышится гул, частота которого меняется при изменении скорости автомобиля, подшипник неисправен. Появление гула не является критическим признаком и свидетельствует о начальной стадии износа подшипника. В этом случае можно своим ходом добраться до гаража или автосервиса, где и провести его замену.

Нагрев центральной части барабана

Выход из строя подшипника полуоси можно определить по температуре барабана. Нужно проехать несколько километров и после этого прикоснуться рукой к его центральной части. Если подшипник неисправен, поверхность будет тёплой или горячей. В результате износа детали возрастает сила трения, полуось и её фланец нагреваются и передают тепло на барабан.

Скрежет

Появление со стороны колеса скрежета может быть следствием износа тормозных колодок и барабана, разрушения механизма стояночного тормоза и т. п. Однако если ему предшествовали гул и нагрев барабана, то с большой вероятностью подшипник полуоси вышел из строя или даже полностью разрушился. Движение в этом случае продолжать не стоит, а подшипник следует заменить.

Люфт колеса

Свидетельством неисправности подшипника может служить появление у колеса люфта. Для идентификации проблемы колесо вывешивается с помощью домкрата, а руками предпринимаются попытки его расшатать. При надлежащем креплении диска и исправном подшипнике колесо шататься не должно. Если же по его горизонтальной оси обнаружился люфт, подшипник неисправен и необходима его замена.

Пошаговая инструкция для качественной замены

Если узел только начал сигнализировать о проблеме, то ремонтные работы смогут продлить срок эксплуатации. При полном износе (диагностика рекомендуется в СТО) проводить работы по реанимации деталей или приводить механизм в порядок не имеет смысла – требуется полная замена.

В большинстве случаев при сильной изношенности выполняется замена наружного шруса на Ниве Шевроле

Важно помнить, что предстоящий процесс потребует затрат времени и сил. Машину нужно отогнать к специальной яме, чтобы облегчить доступ к узлам и непосредственно шрусу

Инструменты:

гаечные ключи (набор);
молоток с надставкой;
съемники.

Необходим опыт в проведении слесарных работ, если замена производится собственными силами.

Замена наружного шруса

Чтобы поменять наружную часть пары в узле, потребуется полностью снять с автомашины полуось с установленными на ней «гранатами». Последовательность действий в этом случае такая:

кузов требуется поднять (применяется автомобильный домкрат);
установить подставку, чтобы свести к минимуму вероятность несчастного случая, если домкрат не справится с задачей;
устанавливаются противооткатные башмаки.

Предпринятые меры безопасности избавят от повреждений и травм. Основной момент: перед тем, как произвести подъем кузова, следует отпустить гайку ступицы. Для этой работы потребуется головку и удлинитель для ключа. Дальнейшая последовательность действий:

снять передние колеса;
открутить нижнее крепление, которое удерживает передний амортизатор;
отвести максимально в сторону, чтобы проведение дальнейших работ не осложнялось;
закрепить (используются любые доступные средства).

После этого этапа нужно отвернуть болты непосредственно на шаровой опоре. Следующая часть работ:

полностью снять гайку на ступице;
потянуть на себя и извлечь наружный шрус.

Наружный шарнир можно заменить, не вынимая перед этим полуось. Последовательность действий:

требуется освободить крепежный хомут, который относится к пыльнику;
отодвинуть максимально далеко на полуоси;
по корпусу шруса потребуется ударить молотком (с надставкой);
продолжать производить удары до момента полного снятия с полуоси.

Следующий этап:

заменить стопорное кольцо, которое находится на полуоси;
установить новую деталь.

Чтобы установить шарнир, все действия потребуется провести в обратной последовательности действий.

Замена внутреннего шруса

Замены может требовать также наружное составляющее «гранаты». Этот узел можно привести в порядок только после полного снятия полуоси с шарнирами равных угловых скоростей. Все компоненты нужно предварительно отключить. Затем освобождаются другие элементы этого механизма. Затем можно начинать прокручивать мост при снятии полуоси.

Замена внутреннего элемента происходит следующим образом:

снимаются хомуты пыльников;
сдвигаются, чтобы не мешать работе рядом находящиеся детали;
наносить удары молотком по «гранате» до момента полного снятия.

Неисправную деталь нельзя починить. Следующий этап действий:

шлицы нужно тщательно очистить;
установить новое стопорное кольцо — замена проходит полностью, так как деталь одноразовая и ремонту не подлежит;
устанавливается новый шарнир.

В завершение на ось устанавливается новый элемент. Чтобы качество ремонта было высоким, поломок не происходило, рекомендуется наполнить защитный чехол смазкой. Затем зажать пыльник хомутом. После этого можно включить узел и начать использовать во время движения машины.

Усиленные модификации

Чем усиленные разборные полуоси разгруженного типа лучше стандартных:

Двухрядный подшипник от передней ступицы Приоры, выдерживает гораздо большие нагрузки и более долговечен.
Легированная сталь которая прошла специальную термическую обработку применяется при изготовлении вала, за счет этого он имеет больше прочности на скручивание (сталь 35ХГСА и твердость термообработки 55-56). Производители усиленных полуосей способны повышать предел на скручивание за счет более прочных материалов от требуемых стандартных 250 до 350 кг.
Исполнение узла на 24 шлица снижает вероятность срыва самой опасной части соединения;
Съемная конструкция ступицы;
Самоконтрящаяся ступичная гайка;
Не требует обязательного усиления заднего моста;
Не превышает массу стандартной полуоси;
Позволяет использовать колеса большего диаметра;
Данная деталь полностью взаимозаменяема со стандартной заводской модификацией.

Практичность – заменить подшипник гораздо проще так как при этом не нужно нагревать стопорное кольцо и сливать масло, это облегчает процесс ремонта. Установленный двухрядный подшипник легко найти практически в любом магазине автозапчастей.

Стоит отметить и других производителей усиленных механизмов для заднего моста:

усиленные модификации для ВАЗ 2121 и Chevrolet Niva производителя AVT. Средняя цена 16.000 руб.;
комплект усиленных полуосей на 24 шлица VAL-RACING, артикул для заказов : VR-30-B24002ABS. Средняя цена 17100 руб.

Замена сальника полуоси заднего моста на Chevrolet Niva. Немного проще, чем кажется

Иногда, может понадобиться замена сальника полуоси заднего моста на Chevrolet Niva. Потребоваться такая работа может в любое время. К сожалению, у этой модели имеются свои болезни. Протечка сальника заднего моста одна из таких проблем. Сама по себе такая замена не сложна. Для этого не потребуется особенных навыков. Справиться с такой работой сможет даже начинающий водитель. Своевременная замена позволит избежать проблем с дифференциалом и прочими деталями моста. Поэтому, ремонт не стоит откладывать в дальний ящик. Для большей безопасности следует регулярно следить за состоянием этого элемента автомобиля. Замена сальника полуоси заднего моста на Chevrolet Niva, производится при видимой утечке трансмиссионной жидкости из моста

Для этого, после стоянки обратите внимание на состояние барабанов автомобиля. При проблемах с сальниками будут заметны небольшие потеки на колесах. Если это не тормозная жидкость, то вероятнее всего проблема в сальнике, следует его заменить

Утечка трансмиссионной жидкости приведет к серьезным проблемам с деталями моста

Если это не тормозная жидкость, то вероятнее всего проблема в сальнике, следует его заменить. Утечка трансмиссионной жидкости приведет к серьезным проблемам с деталями моста.

Замена сальника

Для проведения работы вам потребуется обычный набор инструментов. Из специального инструмента понадобится только съемник для полуоси, но при отсутствии такового можно обойтись и без него.

Перед проведением работ следует обеспечить машине максимальную неподвижность. Для этого, под передние колеса устанавливаются противооткатные упоры. Включается первая передача. Производится работа в следующем порядке:

Ослабляется крепление колеса. Автомобиль поднимается на домкрате. Колесо снимается полностью. Под пороги ставят опоры на случай проблем с домкратом, подойдут обычные чурки или несколько сложенных стопкой колес;

Полезные советы

Многие водители совмещают замену сальника и замену трансмиссионного масла. Если вы решили поступить также, то имеет смысл узнать, какой тип смазки применяется в вашем случае. Не рекомендуется смешивать разные типы масел. Это приведет к проблемам с эффективностью работы. В случае необходимости смены типа смазки рекомендуется сначала промыть систему.

При снятии полуоси масло начнет вытекать. Поэтому, лучше слить его заранее. Если вы не желаете менять смазку, то нужно принять меры против его вытекания. Для этого, просто сторону машины, с которой вы меняете сальник, стоит поднять выше. Так вы избежите вытекания смазки. Но, в любом случае риск утечки смазки присутствует. Обязательно следует после проведения всех работ добавить новую порцию масла.

При установке на место тормозного барабана следует обратить внимание на его состояние. Зачастую имеется выработка по буртику. Его следует убрать с помощью обычного напильника

Такое простое действие позволит значительно улучшить торможение

Его следует убрать с помощью обычного напильника. Такое простое действие позволит значительно улучшить торможение.

В некоторых случаях износ сальника может вызываться искривлением полуоси. При этом будут слышны стуки при движении, а также сальник оказывается изношен с одной только стороны. Во многих случаях можно даже визуально определить повреждение. Исправить такой дефект можно только в мастерской на специальном стенде. Если такой возможности нет, то придется покупать новую деталь.

Заключение

Задний мост на этой модели довольно слаб. Проблемы с ним возникают достаточно часто. Именно поэтому, замена сальника полуоси заднего моста на Chevrolet Niva знакома практически всем владельцам этого автомобиля. Работа эта не сложная. При наличии даже средних навыков по ремонту вам потребуется всего полчаса на одну сторону. Самое главное, это производить работу аккуратно

Особенно важно следить за попаданием грязи внутрь моста. Даже малейшая частица песка может вызвать проблемы с работой этой части машины

Приводы передних колес Нива Шевроле

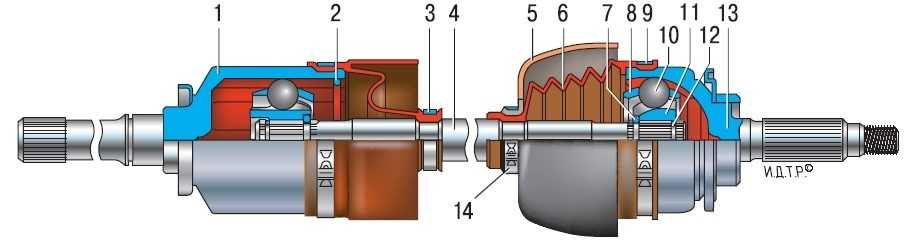

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка передних приводов Шевроле Нива

Для замены шрусов на Шеви Нива потребуется инструмент: ключи на 13, на 17, на 27 и ключ для гаек колес.

Вывесите автомобиль и снимите передние колеса, отсоедините передний карданный вал от редуктора переднего моста, отсоедините амортизаторы от нижних рычагов передней подвески

Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов

Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески

Отверните четыре гайки крепления скоб подвески редуктора переднего моста

Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески

Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом

Снимите колпак ступицы переднего колеса и отверните гайку ступицы Нива Шевроле

Снимите гайку привода и центрирующую втулку

Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры

Отведите поворотный кулак в сторону

Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется)

Отведите редуктор назад и снимите передний правый привод Шеви Нива, аналогично снимите левый привод. Установка переднего привода Нива Шевроле и всех снятых деталей выполняется в порядке, обратном снятию. При затяжке гаек ступиц колес отрегулируйте зазор в ступичных подшипниках.

Разборка и сборка приводов передних колес Нива шевроле (замена ШРУСа привода)

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры (гранаты) равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Для замены ШРУСов на Нива Шевроле потребуется инструмент отвертка, раздвижные пассатижи и молоток.

При помощи отвертки и раздвижных пассатижей снимите большой и малый хомуты с чехла внутреннего шарнира

Сдвиньте чехол по приводному валу

Сбейте гранату с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Для разборки внутреннего шарнира, поддев отверткой, снимите стопорное кольцо обоймы

Извлеките из шарнира Шеви Нива обойму в сборе с сепаратором и шариками

При помощи отвертки и пассатижей снимите большой и малый хомуты кожуха чехла наружного ШРУСа

Сдвиньте кожух и чехол по приводному валу

Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Снимите с вала чехол и кожух и промойте все металлические детали керосином до полного удаления старой смазки. Заполните ШРУс смазкой ШРУС-4 (количество смазки для наружного шарнира – 60 см, для внутреннего – 150 см). Установите гранату и снятые детали в порядке, обратном снятию.

Мост:

Минимальная вибрация. Смещённый редуктор является основой конструкции моста. Благодаря смещению карданный вал стоит прямо, и вибрация от него исключается.
Сверхпрочный чулок. Мы увеличили толщину стенок именно на тех участках чулка, которые в заводских мостах наиболее уязвимы. Толщина трубы составляет 6 мм, толщина «ореха» (картера моста) увеличена до 6 мм (толщина заводского — 3 мм), толщина кронштейнов — 5 мм. Сам орех изготовлен методом холодной штамповки из конструкционной стали.
Увеличенная жёсткость «ореха». Мы улучшили геометрию «ореха», устранив из конструкции слабые места и, тем самым, обеспечив оптимальное распределение усилий. В результате мост получился более надежным, он не «складывается» при повышенных нагрузках.
Оптимальный вес. При всей прочности и жесткости конструкции, наш задний мост не тяжелее аналогов, представленных на рынке. Сама балка весит 19,75 кг, с кронштейнами в сборе — 24,39 кг.
Удобство контроля состояния редуктора и залива масла в мост. Для комфортной эксплуатации задний чулок впервые выполнен с дополнительным отверстием — инспекционной пробкой.
Защищённость сливной и заливной пробки моста от повреждений. Сливная и заливная пробки «утоплены» в картер. Их не требуется дополнительно защищать кольцом и обваривать, как на стандартной балке.
Надёжная защита тормозной трубки от повреждений. По всей длине моста приварена перфорированная рейка, защищающая тормозную трубку от механических повреждений. Также наличие перфорированной рейки упрощает процесс монтажа трубки.
Влагозащищённость. Стандартный сапун заменен на более эффективное решение, включающее в себя поворотный фитинг и рилсановую трубку. Такая система надёжно защищает картер от попадания влаги.
Всегда чистое масло без продуктов износа. В картер моста установлены ферритовые магниты увеличенного диаметра, мощность которых в 50 раз больше, чем у магнитов в сливной и заливной пробках.
Коррозионностойкость. Изделие окрашено новым полиуретановым покрытием «Транслак», которое по своим антикоррозионным свойствам значительно превосходит порошковые покрытия. И обладает превосходными декоративными свойствами и долговечностью; высокой свето- и атмосферостойкостью; устойчивостью к морской и пресной воде, растворам щелочей, кислот, к нефти, механическим воздействиям и даже электричеству. К тому же, транслак выгоден тем, что даже при небольшом сколе деталь закрашивается локально. Порошком, для пришлось бы прокрашивать всё целиком.
Герметичность. Детальпроходит 100% проверку на герметичность сварных швов.

Замена переднего привода нива шевроле

Слева Триалли, поставил и забыл. Справа Автовазовский. Начались тук-тук-тук при езде особенно вверх с выворотом вправо. Звуки усиливаются. Симптом известный, лезем менять. Краткая инструкция для тех кто еще сомневается менять шпильки в мосту на болты или не менять.

Снимаем колесо, откручиваем нижнюю шаровую, подходящим приспособлением вывешиваем кулак со ступицей-диском. Я использую ремень генератора от Нивы. Цепляю за крепление амма и за 2 шпильки на ступице.

На шрусе откручиваем гайку, снимаем гровер чтобы высвободить больше длинны резьбы, накручиваем гайку обратно. Закручиваем сверху еще одну гайку и зажимая гайку на гайку выкручиваем шпильку. Я попробовал, получается, даже на верхней гайке на половину закрученной. Фото для примера. Либо можно накрутить одну гайку и молотком осадить резьбу на конце шпильки. Заплюснутая резьба не даст скрутиться гайке и выкрутиться шпилька.

Выкручиваем болты крепления ушей.

Откручиваем лыжу от стабилизатора. Кардан не трогаем.

Откручивание левого уха и лыжи нам нужно для того чтобы немножко можно было покрутить мост при вытаскивании шруса. Проворачиваем по оси вверх правое ухо. Чтобы не мешал привод его можно снять. Для этого нужно расстегнуть хомут, снять пыльник с гранаты. Внутри по краю гранаты есть стопорное кольцо. Поддеваем его, вытаскиваем. Теперь аккуратно вытаскиваем за привод внутреннюю часть и кладем ее аккуратно на нижнюю чашку. Одеваем любую перчатку на гранату с шариками чтобы не разлетелись и не испачкались и вытаскиваем между аммортизатором и пружиной. Если шрус трипоидный, то просто вытаскиваем его обернув чем-нибудь от запачкивания.

Вытаскиваем шрус, смещая мост немного по часовой стрелке если смотреть сверху и немного вниз.

На разбор у меня ушло около получаса. Всем удачи на дороге и вне дорог и тишины в машинах)

Неисправности

Существует три основных признака проблем в работе узла:

Хруст, возникающий со стороны переднего моста, который усиливается при повороте руля в крайнее положение. Он возникает при износе шарниров равных угловых скоростей. Ремонт этих деталей не предусмотрен, поэтому их следует заменить новыми.
Вибрация и шум в районе переднего моста, возникающая при деформации вала привода колеса. Устранить ее можно только путем замены поврежденной детали.
Утечка смазки из ШРУСов. Причина неисправности – поврежденный пыльник, который нужно немедленно заменить. Если этого не сделать вовремя, придется менять и ШРУС, который быстро изнашивается при попадании грязи.

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
преодоление бродов и попадание влаги внутрь моста;
износ сальника и попадание масла из заднего редуктора;
смещение запорного кольца из-за его неправильной установки или брака;
радиальное биение полуоси (обычно возникает из-за деформации самого вала);
повреждение посадочных площадок на полуоси или внутри чулка моста;
установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Это интересно: Chevrolet Niva глохнет
