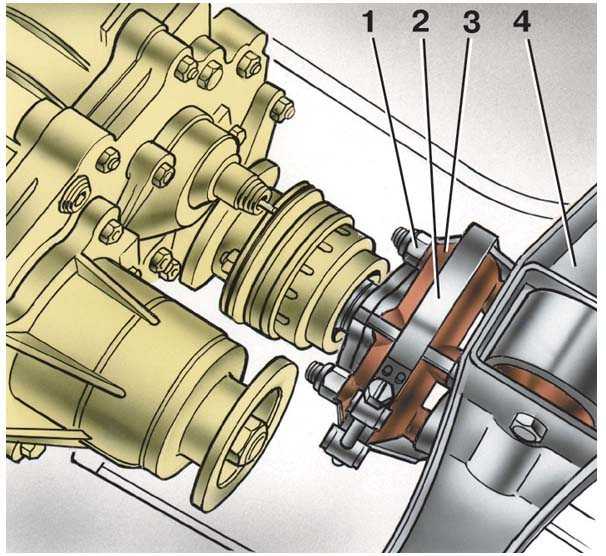

Расположение эластичной муфты на семерке
Карданный вал ВАЗ 2107 состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».
Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП. Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.
Диагностика
Муфта может выйти из строя в результате:
- износа металлических втулок;
- износа корпуса;
- разрыва корпуса.
В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.
Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.
- Автомобиль загоняется на эстакаду или смотровую яму;
- Снимается защита двигателя;
- Осматривается корпус муфты и оценивается состояние болтового соединения.
- Путём расшатывания кардана определяется наличие или отсутствие люфта.
Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.
Алгоритм замены эластичной муфты на ВАЗ 2107
Перед проведением ремонтных работ изучите руководство по эксплуатации, чтобы запомнить расположение элемента и применяющиеся типы крепежа. Если Вы не уверены в собственной квалификации, воспользуйтесь услугами опытных сервисменов. Некачественный ремонт может привести к ухудшению ходовых качеств машины, что потенциально увеличивает опасность возникновения ДТП.
Для замены детали потребуются набор отверток и набор накидных ключей. До начала работ снимите клеммы с АКБ.
Сперва демонтируется карданная передача (работы по снятия карданной передачи производятся на яме или подъемнике):
- Откручиваем и снимаем карданный вал. Подробней прочитайте здесь.
- Ключом на 13 отвернуть две гайки крепления поперечины КПП. Задняя часть коробки при этом сдвинется вниз вместе с муфтой.
Диагностировать неисправность, отремонтировать и заменить подвесной подшипник и эластичную муфту карданного вала ВАЗ 2107 своими руками довольно просто. Для этого необходимы минимальные навыки слесарных работ, стандартный набор инструментов и тщательное следование рекомендациям профессионалов.
голоса
Рейтинг статьи
Lada 4×4 3D Совёнок › Logbook › Промвал, эластичная муфта, вибрация (часть 1)
Промвал (или как правильно он называется “вал карданный промежуточный ” 21213-2202010) — легендарная деталь Нивы, которая доставляет проблемы большинству ниваводов. Вот и меня постигла эта беда. Весной 2021 года на пробеге около 46 т. км стала беспокоить вибрация на скорости от 80 км/ч. Вернее, даже не столько вибрация, сколько непонятное дребезжание
из-под торпеды в районе бардачка (только недавно обнаружил, что этосоздает скоба регулировки пассажирского сидения ). Залез под машину: муфта вся растрескалась, в одном месте практически полностью разорвалась. Промвал стоял родной с “круглой” муфтой 2101, на двух болтах ее крепления были (балансировочные?) пластинки. Проставок под раздаткой не было, и стояла она немного наискосок (по следам на антикоре похоже, что центровали). ШРУС имел небольшой люфт, поэтому было принято решение менять промвал в сборе (в надежде, что он отбалансирован на заводе). Купил, вроде, в проверенном сетевом автомаге “оригинал АвтоВаз”. Вызвал он у меня сразу подозрения: без упаковки, никаких балансировочных пластин или проточек, бублик кривой, резина корявая, на пластик похожа. Но продавец уверил, что это и есть оригинал. Выбора не было.
Дело было перед майскими выходными, которые хотел провести на даче. А так как ямы нет, решил съездить в сервис при автосалоне в районном центре. Вроде, цена работы адекватная, да и в регионе с Нивами мастера чаще сталкиваются и нюансы знают… ага, щаз… Мастер ковырялся часа четыре снимая карданы, раздатку. А потом без центровки поставил ее на тоже самое место по следам на антикоре. Цена работы 3000 р. По выезду обнаружил, что вибрация и дребезжание ушли, но появился какой-то новый стрекочущий звук (как будто где-то на валу шайбочка вращается). Полез смотреть: ничего не обнаружил, только что промвал несколько туже крутится (видимо, пыльник ШРУСа ограничивал изгиб, а может, сам ШРУС тугой…). Потом стрекотание пропало. Поехал в Москву, неделю на работу ездил, в пятницу вечером поехал на дачу. Километров 10 от города отъехал, плавно разгоняюсь после светофора… На скорости 70 км/ч слышу громкий резиновый “бух” об днище. При этом поведение машины не изменилось, пока не разогнался до 80. Тут уже началась такая тряска раздатки вперед-назад, что казалось она вообще оторвалась. Дотянул до широкой обочины, от 40 км/ч. и ниже также дикая вибрация: машина гремит как ведро с болтами. Переоделся в рабочую одежду и полез под машину с фонариком (тогда не знал, что из салона можно осмотреть промвал, сняв панель тоннеля и пыльники рычагов
). Офигел: фрагмент бублика полностью отсутствует, теперь он как буква «с»… Сижу в машине, время 22.00, смеркается… Назад ехать или вперед (больше 250 километров)? Решено: вперед и только вперед! Погуглил круглосуточные автомаги и сервисы по пути: да, не густо. Ехал размерено в диапазоне скоростей 42-78 км/ч. Заехал в круглосуточный магазин на перекрестке в Луховицах, особо не надеясь на успех. «Есть муфта промвала на ВАЗ 21214?», — а сонный паренек: «Э… Какого вала?». На пальцах показал, что это и как оно выглядит. Минут через 10 принес «квадратный» бублик 2123 из Балаково за 700 р. Тогда я еще бубликами не интересовался и не знал об их свойствах и взаимозаменяемости, но по размеру понял, что подойдет. На вид он качественный и эластичный, только дорогой (но потом посмотрел: цена даже ниже, чем в Москве).
вибрации
Теме, вибрации на ниве, наверное посвящено самое большое количество статей, посвященных семейству нива. Большинство из них, как всегда, достаточно общие. Рекомендации как под копирку: замените карданы на ШРУСовые, отцентрируйте раздатку и будет счастье. Но все это борьба с вибрациями «первого порядка», от которых машину просто трясет. Я хочу рассказать о вибрации на ниве «второго порядка» и способах борьбы. Проявляются она как правило или в виде «морской болезни» или в виде трясущихся зеркал, когда невозможно прочитать номер машины, едущей сзади. То есть явных вибраций вы не чувствуете, но выходя из машины после «дальняка», с головой чего то «не то».
Сцепление и КПП
Эти узлы не отличаются от предшественника «лада 4*4» и идут в одном корпусе. Сцепление сухого типа, вращение с маховика передается через ведомый диск на звездочки коробки переменных передач.
КПП 5-ти ступенчатая, еще одно важное отличие от классической «Нивы» – крепление под кузовом автомобиля и удлиненный привод переключения передач
Частые неисправности – течь сальников КПП, поэтому корпус коробки нужно внимательно осматривать на наличие подтеков. Если вовремя не провести замену, из-за масляного голодания в первую очередь изнашивается 5-я передача, расположенная выше остальных звезд.

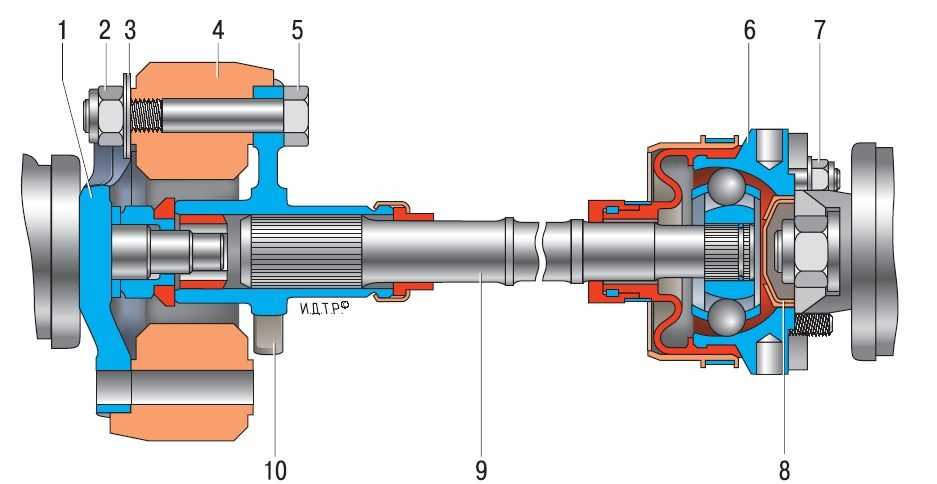

Особенности конструкции и ремонта промежуточного вала ВАЗ-2121

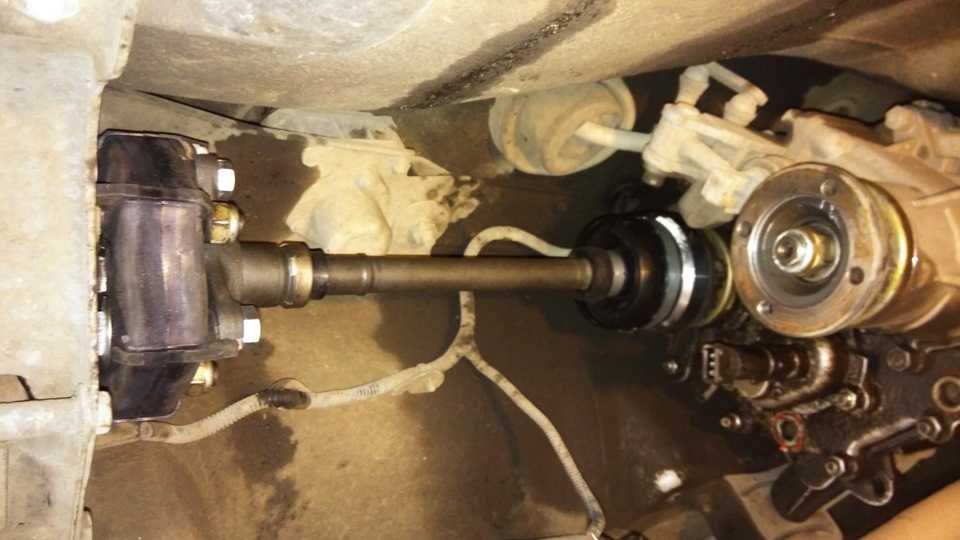

Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки.
Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей.
Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.
Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.
Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.
За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.
Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.
Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.
При разборке отмечаем их расположение, чтобы потом установить на прежние места.
Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.
На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей. Его устройство аналогично наружному шарниру привода переднего колеса.
От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.
От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира.
Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.
Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.
На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.
Снятие промежуточного вала
Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).
Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.
2. Снимаем промежуточный вал.
Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.
3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.
Разборка промежуточного вала
Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.
1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.
2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.
3. Разъединяем муфту и фланец.
4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.
5. Поддев отверткой, вынимаем пластиковую заглушку.
6. Сжав хомут раздвижными пассатижами, снимаем его.
7. Сдвигаем отверткой пластиковый кожух
8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей
9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.
10. Разъединяем шарнир и фланец.
11. Стягиваем пластиковый кожух с резинового чехла.
12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его
13. Снимаем резиновый защитный чехол
14. Поддев отверткой, снимаем стопорное кольцо шарнира
Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».
Собираем промежуточный вал в обратной последовательности.
В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.
Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.
15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира
16. Перед установкой резиновой муфты обжимаем ее хомутом
Бывшую в употреблении муфту располагаем по меткам относительно фланца.
Прежние балансировочные шайбы располагаем по меткам относительно муфты.
При установке новой муфты может потребоваться балансировка вала в сборе.
Моменты затяжки промежуточного вала
Гайка болта крепления эластичной муфты к фланцам М12×1,25 — 57,8-71,5 Нм (5,9-7,3 кгс·м)
Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)
Снятие и установка промежуточного вала Нива Шевролет
Вам потребуются: ключ «на 13», «на 19» (два), бородок, молоток.
1. Отверните четыре самоконтрящиеся гайки крепления шарнира равных угловых скоростей (ШРУС) к фланцу ведущего вала раздаточной коробки.
Повторное использование самоконтрящихся гаек не допускается, замените их новыми!
2. При помощи молотка и зубила аккуратно отметьте взаимное расположение корпуса ШРУСа и фланца раздаточной коробки.
3. Ослабьте гайки крепления опор силового агрегата, при помощи лома сдвиньте его вперед на 1,5–2,0 см и.
4. . выведите шпильки шарнира из отверстий фланца.

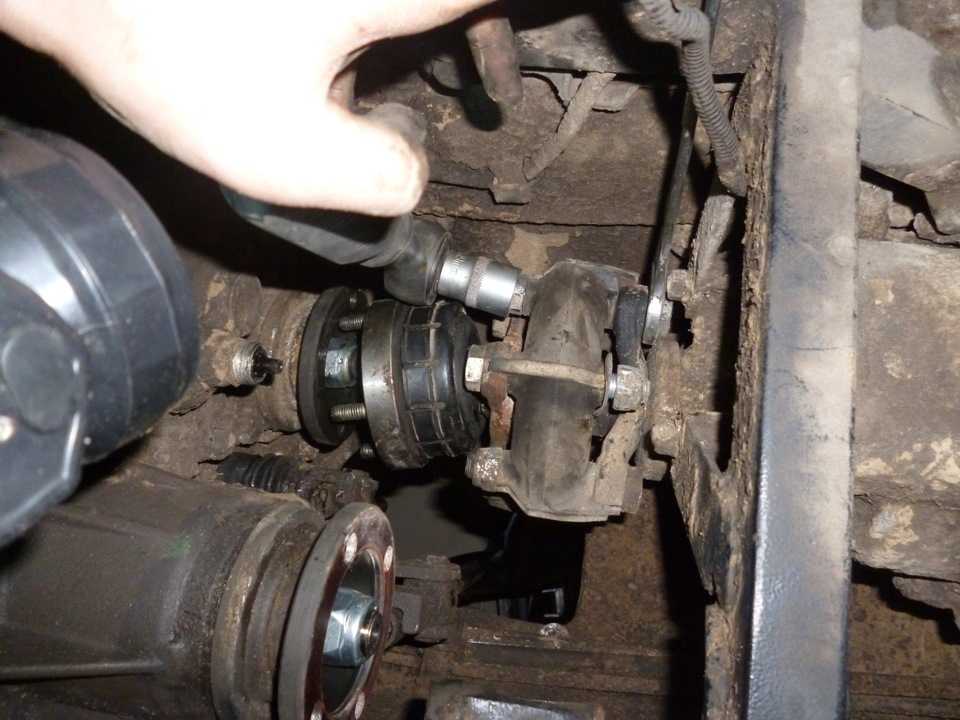

5. Отверните три гайки болтов крепления эластичной муфты к фланцу вторичного вала коробки передач.
6. Извлеките болты из отверстий муфты и фланца.
Если болты выходят тяжело, воспользуйтесь бородком и молотком.
8. Устанавливайте промежуточный вал в порядке, обратном снятию.
замена эластичной муфты на ниве без снятия раздатки
Если во время этого этапа наблюдается прогресс, найдя наилучшее положение грузика, поиграйтесь с его массой.
5) Если особых вибраций заднего кардана не было, или они были устранены, аналогично поднимаем переднюю ось (не опуская задней) снимаем колёса и ставим на подставки. Зажимаем ручником задние тормоза и аналогично смотрим и устраняем вибрацию переднего кардана.
6) После этого делаем динамическое центрирование раздатки, благо машина на подставках, и это делается элементарно. Методика опубликована не раз.
P. S. В результате сейчас катаюсь на Ниве, у которой нет ощутимых вибраций трансмиссии, возможно, мне повезло, и у меня не было каверзных экзотических проблем, был плохой задний кардан, что было выявлено путём его снятия и пробной поездки с включённой блокировкой. Кардан был заменён на ШРУСовый, любезно предоставленный дружищем «FreeLamer», далее оставшееся вибрация промвала была устранена по описанной выше методике.
Конкретика. Фланцы и вертолеты.
Результаты удивили даже нас, хотя вроде в этом автомобиле нас уже ничего не должно удивлять. На фото представлен фланец редуктора, он же фланец раздатки. И вроде бы деталь вращения с четным количеством шлицов, и четным количеством отверстий. Но автоТАЗ так просто «не возьмешь». У данной детали есть посадочный диаметр (по шлицам) и привалочная плоскость. Мы сделали приспособу из выходного вала раздатки. Очень тщательно отцентровали на осевое биение, и зажимая фланцы, как это мы делаем на раздатке и редукторах, стали их проверять на биение торцевой плоскости. Результаты удручают. НЕ ИМЕЮТ биения 20% изделий. Были фланцы где биение достигало 0,5мм. Чтобы не было сомнений в запчастях, мы поснимали фланцы с конвейерных машин, результат тот же. На «вертолетах» КПП картина ровно такая же.
Устройство и назначение
Узел состоит из следующих деталей:
В ранних моделях Нивы установлен промежуточный вал с жестким соединением в виде крестовины. Однако последние годы производители ставят промвалы на ШРУСах. В магазинах представлены детали обоих типов. Поэтому владельцу Нивы Шевроле будет полезно знать, чем отличаются промвалы на крестовине и ШРУСе.
В промежуточных валах на шарнире равных угловых скоростей соединения жесткого типа заменены на подвижное соединение. Это уменьшает вибрацию, замедляет износ деталей и обеспечивает плавный разгон при старте с места. Конструкция промежуточного вала на ШРУСах имеет такие преимущества:
Достоинство промвала с карданом — высокая прочность и надежность. Он способен передать большие усилия, поэтому для внедорожного использования и других жестких условий эксплуатации стоит устанавливать карданный промвал.
В этом случае легкий дискомфорт от вибрации — плата за надежность. Заводской артикул детали — GM 212302202092000. Однако в магазинах представлены аналоги с другой маркировкой от разных производителей.
Цена зависит от конструкции и бренда. Промвал с карданом стоит от 2500 р., со ШРУСом — от 4500 р.
Установка нового уплотнения
После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:
- Снимите толстую резиновую прокладку с фланца заднего моста.
- Выдерните старый сальник, поддев отверткой либо пассатижами. Посадочное место очистите и протрите ветошью.
- Новый уплотнитель слегка смажьте трансмиссионным маслом и вставьте в гнездо заднего моста Нивы как можно ровнее.
- Используя круглую наставку из трубы, легкими ударами молотка запрессуйте сальник в гнездо. В качестве дополнительной наставки можно использовать старый уплотнитель.
По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.
Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.
В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке. Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки
Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки.
Неисправности промвала Шеви Нивы
Детали промвала постепенно изнашивается под влиянием нагрузки, температуры и химического воздействия. Последние два фактора касаются резиновой муфты и пыльника. Эти проблемы проявляются следующим образом:
- Вибрация в начале движения или при разгоне. Причиной может служить деформация болтов или фланца эластичной муфты, ослабленные болтовые крепления промежуточного вала.
- Вибрация при движении. На скорости промвал вибрирует из-за неправильного взаимного расположения деталей, плохой сборки или износа шарниров, утери балансировочных шайб. Такие проявления характерны и для деформации муфты, фланцев или ослабленных резьбовых креплений. Еще одна причина вибрации — туго проворачиваются крестовины кардана.
- Следы масла на пыльнике. Утечка смазки возможна в двух случаях: ослабление хомутов крепления или порвалась резина чехла шарнира промежуточного вала.
А еще интересно: Раздаточная коробка Нива: ремонт, установка
Для устранения неисправностей необходимо проверить и затянуть резьбовые соединения, заменить пыльник, отбалансировать вал или заменить отдельные детали. Большинство перечисленных операций требуют демонтажа промвала. Если ремонт невозможен, остается только заменить деталь в сборе.
Как поменять промвал на ниве
думал сегодня буду делиться радостью по поводу устранению вибраций, но. вышло так, что придется каяться и посыпать голову пеплом.
в 11.00 по уфимскому времени в припрыжку побежал в свой уже почти родной автосервис менять шрусовые карданы на приехавшие крестовинные тирсановские.
самолично прошприцевал крестовины на них, заботливо протер тряпочкой перед установкой лишнюю смазку. мастер лихо их установил, и прыгнув с ним вместе в машину мы рванули на трассу радоваться обновленной шниве на супертурецких тирсанах. я ликовал, когда выезжал из сервиса. стуки и люфты при переключениях исчезли. ход стал плавнее. но. это только на малых скоростях. когда выехали на асфальт и я попытался разогнать шнивку, то на 40 кмч появились жуткие низкочастоные вибрации. которые, в принципе, пропали при дальнейшем наборе скорости (точнее не пропали, а перестали чувствоваться. пропасть они не могут). развернулись, снова на подъемник. стали искать причину, и она как бы была на поверхности: фланцы переднего и заднего моста относительно соответствующих фланцев задраны вверх (см рисунок во вложении). об их параллельности не может идти даже и речи. в плане эксперимента вместо переднего кардана вкрячили обратно шрусовый. и сново прокатились. ситуация стала лучше. карданных вибраций стало меньше. но они все равно остались. ибо не остаться они просто не могли. (см предыдущее дополнение «не много теории карданной передачи). поразмыслив я вернул назад и задний шрусовый кардан. как-то так. большой и толстый привет идиотам-проектирвщикам, которых надо вывести в чистое поле, поставить лицом к стенке и пустить пулю в лоб. да-да-да. именно так. большего эти неучи не заслуживают. это ж надо блин было так учудить. ну, тут можно долго брызгать слюнями, но это ничего не изменит.
в общем итог первой половины дня — это потраченные впустую около 3тыр, на работы по замене шрусовых карданов на тирсаны, работы на обратной замене. покупку смазки, болтов, ещё какой-то ерунды.
выводы: никому нельзя верить. вообще никому. перелопатил кучу форумов. с отзывами на тему: как стало зашибись, когда я поставил белкард/тирсан все ваще так супер и клево. вибраций никаких. это ж на каких раздолбанных ведрах ездили авторы, если заменив свои развалившиеся заводские карданы на новые усиленные они стали в один голос вопить «урааааа! заработало. » это либо откровенная глупость, либо откровенное вранье. либо на нивах, которые шли с карданами все-таки фланцы мостов и раздатки более параллельны. все. тут ставится жирная точка в дебатах и обсуждениях. физику не обмануть. все остальное или глупость или намеренное вранье. ТЧК.
Плюсы и минусы карданов нового образца
Шарики шруса обеспечивают более плавное вращение частей кардана. Если не допускать разрыва защитного чехла и попадания грязи внутрь сепаратора, то ресурс шарнира практически неограничен. На больших скоростях отсутствует характерное «биение». Обслуживать шрус в процессе эксплуатации не нужно. А теперь отметим несколько фактов, которые были установлены опытным путем в результате длительной эксплуатации. Преодолевая препятствие в виде бездорожья всегда существует риск повреждения защитного пыльника шруса. Если его сразу не заменить, то шарнир выйдет из строя. Замена шарнира по себестоимости обходится дороже замены крестовины. Даже при небольшом лифтинге автомобиля угол работы шруса увеличивается. Это приводит к тому, что части пыльника начинают тереть друг о друга, и пыльник выходит из строя.
Если подвести итог, то оказывается, что у каждого типа кардана есть свои достоинства и недостатки. Любители бездорожья предпочитают старые версии карданов с крестовинами. Те, кто эксплуатирует автомобиль по трассе с большими скоростями, по достоинству оценят новые карданы на шрусах.
Замена эластичной муфты на ниве 21214
Спустя один год + пять месяцев, то есть почти ПОЛТОРАгода довольно активной, но бережной эксплуатации и 51000километров пробега (а так же спустя восемь месяцев после предыдущего ремонта) случилась вторая поломка «Нивы». По сравнению с певой поломкой, которую, в принципе особо даже и поломкой не назовешь (хотя, если бы во время не поменял, возможно, последствия были бы такими же) вторая уже по серьезнее — «накрылся» Промежуточный Вал. Сначала начались легкие вибрации на скорости примерно 30-40 километров в час. Больше ни на каких. И спустя дней пять при попытке тронуться на Перекрестке на ровной дороге — «хрусь…» и все — ни одна скорость не включается. До Гаража уже доехал на буксире!
Итак, смотрите на Видео что произошло:
https://youtube.com/watch?v=vHL6MIAQ9Fo
Поломку я почти угадал. То, что это Промвал — это я понял сразу, когда, еще до поломки, на Нейтрали на 5-й скорости крутил «раздатку» — как раз и были те самые вибрации, что были на ходу. Но я подумал, что это Эластичная Муфта рассыпалась, а оказался ШРУС.
Почитав множество интересный статей, и выслушав огромное количество мнений, которые в практически одинаковом количестве были как за «Сондовский» Промвал «ШРУС-ШРУС», так и за Заводской Вал, причем так же и за Промвал старого образца, что на Крестовине, было принято решение все-таки взять новый Вал «ШСУР-ШРУС». Такой выбор был так же был сделан, поскольку у меня установлен подрамник «Нива-Комфорт», который, кстати, облегчил мои труды тем, что «держал» и перемещал на себе «Раздатку» и благодаря которому вероятность того, что новый ШРУС так же может сломаться минимальна.
В начале обзорное Видео нового Промвала «ШРУС-ШРУС»:
https://youtube.com/watch?v=HyJQWNvLvbI
Cделай свою жизнь проще и ярче
Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач
Чтобы более точно отрегулировать педаль сцепления необходимо производить работу на смотровой яме или подъемнике. Отличие регулировки на Ниве Шевроле. Сцепление в авто Шевроле Нива усиленное.
Для этого использовался утолщенный регулировка эластичной муфты шевроле нива большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ. Диски сцепления балансируются в собранном виде. Даже при идеальном ШРУСе «расколбас» начинается уже с первых оборотов промвала.
Далее муфта пытается найти среднее положение, частота вибраций увеличивается, но они не пропадают. При медленном вращении промвала раздатка начинает выписывать круговые движения — это вал «вертолёта» раскачивает фланец с промвалом.
При этом муфта достаточно прочна на изгиб, зацентрована резинкой хвостовика и не испытывает деформации.
Отклонение от общей оси начинается именно у лопастей «вертолёта», а максимальное отклонение будет на конце шлицевого, то есть на ШРУСе — там основание конуса, как получившегося в результате кривизны «вертолета» тела вращения. А вершина этого конуса в центровочной резинке. Дефект лечится заменой «вертолёта».
Только вот как его проверить на соосность в магазине — непонятно. На машине это видно визуально, если поставить раздатку в нейтраль, завести двигатель, залезть под машину и наблюдать.
Регулировка сцепления Шевроле Нива
Колодки под колеса и ручник ставить обязательно! Балансировка при нормальной муфте и «вертолёте» большого значения не имеет, по опыту, если все нормальное — вибраций вообще нет, ни при каких оборотах.
А вот если «вертолёт» на коробке кривой, то какой бы вы промвал не поставили, как бы вы не старались отцентрировать раздатку — результат будет плачевным — вибрации не пропадут.

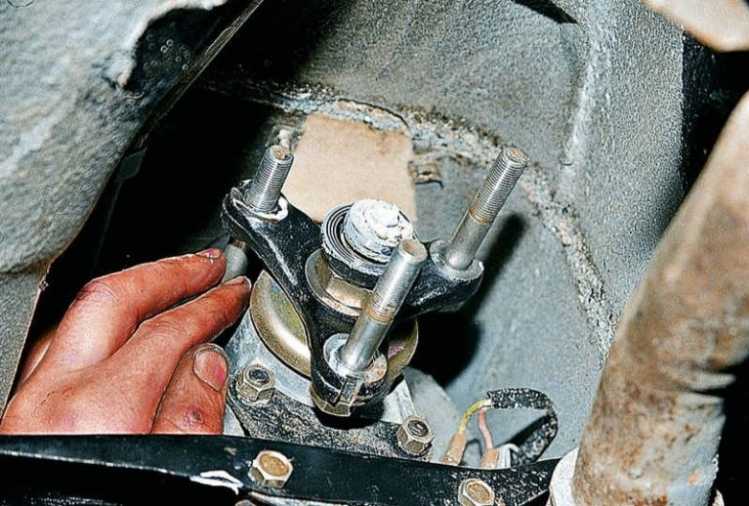

Одевается очень просто — аккуратно надевается на ось вторичного вала: Теперь впечатления. Однозначно ставить!

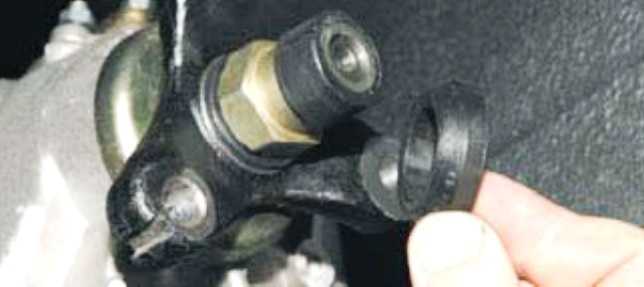

6.1.3 Замена эластичной муфты и центрирующих втулок
Даже не по тому что она регулировка эластичной муфты шевроле нива хорошая. Просто родную назвать таковой язык не повернется. Тут всё сложнее. В третий раз по этой теме ,и по другим тоже,-одна и та же ситуация: Там же написано http: Отсюда столько бесполезно потраченного времени и обсуждения «ничего и ни о чём» И ценная инфа тонет как в болоте.

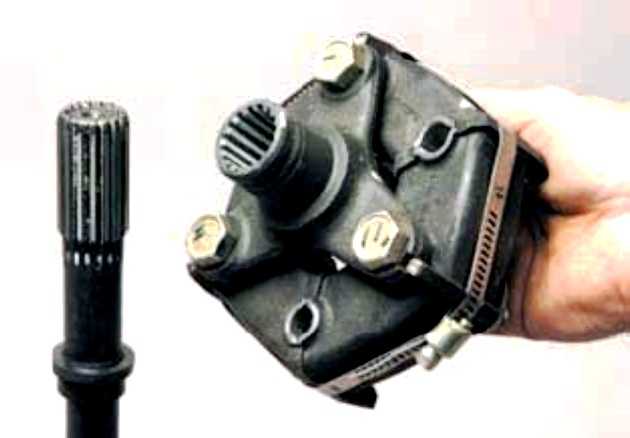

Вынимаем болт. Снимаем с вала фланец в сборе с муфтой и сальник.
Замена ШРУС Шевроле Нива Замену шарнира проводим при тугом проворачивании промежуточного вала Шевроле Нива заедание в шарнире или при большом люфте в элементах шарнира износ рабочих поверхностей более 0,1 мм. Для замены шарнира снимаем промежуточный вал и, сняв хомуты, стягиваем чехол с корпуса шарнира.
Для замены ШРУС произведите следующие действия:
Разборка карданной передачи
Промежуточный вал. Отсоедините соединение зажимом 1 от фланца 3 (рис. 3-45), отметив количество и положение балансировочных шайб 17, болтов 16, гаек 18 и самого соединения относительно фланца, чтобы установить их в исходное положение во время сборки.
Рис. 3-45. Детали промежуточного приводного вала:
1 – упругий шарнир с хомутом А.70025;
3 – фланец выдвижной;
4 – фланцевый сальник;
5 – опора сальника;
6 – промежуточный вал;
7 – стопорное кольцо;
8 – гидроблок;
9 – шарнир крышки клапана;
11 – крышка петли;
12 – навеска кожуха;
14 – шарнир равных угловых скоростей;
16 – шайба балансировочная;
17 – гайка самоконтрящаяся.
В случае повреждения грязезащитных частей петли, когда необходимо проверить состояние петлевых частей и качество смазки, отметив положение петли относительно вала 6, снимите и разберите шарнир по методике, описанной в подразделе «Тяговый передний».
Передний и задний валы. Нанесите метки (краской или штампом), определяющие относительное положение сопрягаемых деталей, чтобы соединить их при установке в одном и том же положении, чтобы сохранить баланс валов.
Установите передний (задний) карданный вал в тиски с алюминиевым подшипником. Снимите стопорное кольцо 3 (Рисунок 3-46) с помощью плоскогубцев.
Рис. 3-46. Детали переднего карданного вала:
1 – фланец-вилка кардана;
3 – стопорное кольцо;
4 – крепление крестовины;
5 – вилка выдвижная;
7 – опора сальника;
8 – карданный вал.
Извлеките корпуса подшипников из вилок шарниров, для чего:
установите карданный вал одной из вилок кардана на опору 1 (рис. 3-47) пресса. Вторую вилку (поз. 3) петли сдвинуть до упора в крестовине с помощью специальной втулки 2 с прижимной штангой;
Рис. 3-47. Разборка подвеса:
1 – подставка для печати;
3 – вилка шарнирная;
после поворота шарнирной вилки на 180 повторите описанные выше действия, например, сдвиньте другой конец вилки вниз до упора в поперечину. При выполнении этих операций противоположный подшипник поперечины частично выйдет из отверстия в вилке и в образовавшемся зазоре между вилкой и поперечиной можно будет установить втулку 1 (рис. 3-48).) с боковым вырезом для дальнейшей полной разборки подшипника;
после установки втулки 1 на остроконечный шип опустите вилку шарнира до выхода подшипника;
используя показанные методы, снимите с крестовины другие подшипники.
Рис. 3-48. Установка демонтажной втулки кардана:
На детали автомобиля установлены передний и задний приводные валы с шарнирами равной угловой скорости. Разберите и соберите петли, используя методы, описанные в главе «Передний привод».
Замена сальников валов раздаточной коробки Нива Шевроле
Для установки новых сальников валов Шеви Нива потребуется ключ на 24, шестигранник на 12, шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.
Слейте масло из раздаточной коробки и отсоедините от раздаточной коробки соответствующий карданный вал
Отверните самоконтрящуюся гайку фланца, предварительно заблокировав дифференциал раздаточной коробки и включив передачу
Снимите гайку с шайбой и с вала фланец
Извлеките сальник при помощи отвертки. Нанесите герметик на посадочную поверхность гнезда в картере под сальник, смажьте маслом рабочую кромку сальника и запрессуйте сальник подходящей оправкой. Замена сальника привода раздатки Нива Шевроле завершена.
