Регулировка
Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:
- уровень;
- штангенциркуль;
- плоские щупы для измерения зазоров;
- регулировочные кольца с шагом 0,05 мм;
- идеально ровный металлический пруток.
Регулировка ведущей шестерни выполняется так:
- Горизонтально выставить привалочную плоскость картера (понадобится уровень);
- Установить на постель подшипников металлический пруток.
- Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
- Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
- Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
- Динамометрическим ключом затянуть гайку с усилием 12 кгс.
- Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.
Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку. Регулировка зазора между деталями главной пары выполняется в несколько этапов:
Регулировка зазора между деталями главной пары выполняется в несколько этапов:
- Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
- Используя штангенциркуль, замерить расстояние между обеими крышками.
- Затянуть вторую гайку.
- Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
- Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.
Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.
Это интересно: Принципиальная схема диагностического разьема Chevrolet Lacetti 2004 — 2013
Замена рулевой рейки/редуктора
Что такое замена рулевой рейки/редуктора?
Если вы считаете, что ваша рулевая рейка (или коробка передач) нуждается в замене, механик оценит состояние вашей подвески и системы рулевого управления, чтобы убедиться, что рулевая рейка неисправна, и при необходимости заменит ее.
Рулевая рейка или реечная система состоит из нескольких крупных компонентов, включая промежуточный вал вашего автомобиля, главный вал и универсальные шарниры. Как единое целое, рулевая рейка с насосом/двигателем с усилителем служит средством, позволяющим надежно и легко перемещать транспортное средство весом от 3000 до 5000 фунтов.
Когда руль поворачивается, именно рулевая рейка передает движение, позволяя колесам перемещаться из стороны в сторону.
Замена рулевой рейки/редуктора
Механик обычно выполняет следующие действия для замены рулевой рейки/редуктора:
-
Поднимите и установите автомобиль на домкраты
-
Снимите шины и отсоедините обе шины. рулевые тяги и рулевой механизм
-
Замена рулевой рейки и коробки передач
-
Заполните систему новой жидкостью и установите шины на место
-
Опустите автомобиль с домкрата
Рулевая рейка является неотъемлемым компонентом вашего автомобиля, поэтому доверьте ее замену только профессиональному механику.
Как узнать, нужно ли заменить рулевую рейку/коробку передач?
Если вы заметили что-либо из следующего:
- 9, вам потребуется вызвать механика для замены рулевой рейки/коробки передач.0004 Жидкость гидроусилителя руля начинает течь из-под автомобиля
-
Ваш автомобиль издает сильный лязг при проезде больших неровностей
-
Если рулевое управление становится неравномерным и требует различных усилий
Насколько важно заменить рулевую рейку/коробку передач?
Крайне важно заменить неисправную рулевую рейку , так как именно этот механизм позволяет вам точно управлять автомобилем. Если вы проигнорируете проблему с рулевой рейкой, это может привести к потере контроля над автомобилем, что может привести к смерти или травме вас или других людей
Будьте осторожны и отвезите машину к механику, если у вас возникнут проблемы с управлением.
Экономьте деньги на страховании автомобиля
Соблюдение графика регулярного технического обслуживания – это хорошая идея для каждого владельца автомобиля, но не менее важно защитить свой автомобиль с помощью правильного страхового полиса. Суперприложение для лицензированного автострахования Jerry создает возможность покупки недорогого автострахования и экономит среднему пользователю 887 долларов в год !
Суперприложение для лицензированного автострахования Jerry создает возможность покупки недорогого автострахования и экономит среднему пользователю 887 долларов в год !
Все, что вам нужно сделать, это ответить на 45-секундный вопросник, и Джерри найдет ваш текущий страховой полис и предоставит вам десятки конкурентоспособных предложений для сравнения. Когда вы влюбитесь в новый низкий тариф, Джерри даже поможет вам отменить существующий полис и перейти на него!
Регулировка
Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:
- уровень;
- штангенциркуль;
- плоские щупы для измерения зазоров;
- регулировочные кольца с шагом 0,05 мм;
- идеально ровный металлический пруток.
Регулировка ведущей шестерни выполняется так:
- Горизонтально выставить привалочную плоскость картера (понадобится уровень);
- Установить на постель подшипников металлический пруток.
- Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
- Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
- Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
- Динамометрическим ключом затянуть гайку с усилием 12 кгс.
- Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.
Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку. Регулировка зазора между деталями главной пары выполняется в несколько этапов:
Регулировка зазора между деталями главной пары выполняется в несколько этапов:
- Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
- Используя штангенциркуль, замерить расстояние между обеими крышками.
- Затянуть вторую гайку.
- Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
- Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.
Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.
Разборка и сборка редуктора переднего моста Chevrolet Niva
Инструменты:
- Гаечный ключ накидной прямой 10 мм
- Гаечный ключ накидной прямой 17 мм
- Керн
- Молоток малый
- Бородок
- Вороток под торцевую насадку
- Удлинитель для торцового воротка
- Насадка на вороток 10 мм
- Насадка на вороток 17 мм
- Насадка на вороток 19 мм
- Съемник подшипников
- Выколотка из мягкого металла
- Приспособление из старой ведущей шестерни
- Уровень
- Щуп плоский
- Динамометрический ключ
- Монтажная лопатка
- Динамометр
- Плоскогубцы
- Штангенциркуль
- Тиски
Детали и расходники:
- Прочная нитка
- Подшипники дифференциала
- Шестерни полуосей
- Ведомая шестерня
- Вал ведущей шестерни
- Конический подшипник вала ведущей шестерни
- Распорная втулка
- Манжета
- Гайка фланца
- Керосин
- Ветошь
- Регулировочное кольцо
- Прокладка передней крышки к картеру редуктора.
- Прокладка нижней крышки картера редуктора переднего моста.
Примечание:
Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.
1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.
2. Снимаем крышку.
3. Снимаем прокладку.
4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.
5. Аналогично снимаем стопорную пластину правой крышки.
6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.
7. Снимаем со шпилек шайбы.
8. Поддев отверткой.
9. Снимаем крышку левого подшипника коробки дифференциала.
10. Потянув за болт, снимаем крышку.
11. Вынимаем регулировочные гайки.
12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.
13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.
14. Снимаем с хвостовика ведущей шестерни маслоотражатель.
15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.
16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.
17. Вынимаем кольцо.
18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.
19. Ключом «на 13» отворачиваем восемь болтов ее крепления.
20. Снимаем крышку.
21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.
22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.
23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.
Примечания:
Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
Сальник хвостовика редуктора
Механизм редуктор, в процессе своей работы, нуждается в надежной смазке, однако для того, чтобы масло не вытекло из корпуса, необходимо уплотнить соединение механизма редуктора с карданным валом. Именно для этого и предназначен сальник хвостовика редуктора.
Данный сальник представляет собой уплотнительное резиновое кольцо, которое устанавливается в месте соединения редуктора с карданным валом и должен быть всегда в исправном состоянии. Неудовлетворительное состояние сальника влечет за собой утечку смазочного вещества, что может привести к преждевременному износу и выходу из строя механизму редуктора. В последствие, автолюбителя ждет весьма дорогостоящий ремонт.
Главным признаком неисправности сальника является утечка трансмиссионного масла. Достаточно осмотреть внешний вид редуктора, чтобы понять, нужно ли менять сальник или нет. Если заметны различимые капли, то сальник находится в негодном состоянии, однако тонка пленка масла, образованная в месте соединения карданного вала и редуктора, еще не говорит о том, что происходит утечка. Кроме того, стоит учитывать, что вместе с заменой сальника, необходимо будет провести ремонт всего редуктора целиком, так как он, скорее всего, поработав некоторое время без масла, будет достаточно сильно изношен. Эту работу рекомендуется доверить специально обученным людям. Тем не менее, сальник сможет поменять любой ответственный автолюбитель, не прибегая к помощи автосервиса.
Как заменить сальник хвостовика редуктора
В первую очередь, необходимо купить заменяемую деталь. К выбору детали рекомендуется отнестись как можно серьезнее, так как всегда есть риск приобрести некачественный сальник, который, в последствие, снова даст о себе знать и ни о чем не подозревающий водитель может запросто столкнуться с более серьезной поломкой редуктора.
Сальник обязан быть ровным и без трещин. Любые трещины на резине, говорят о ее непригодности к использованию и такой уплотнитель долго не прослужит
Помимо этого, всегда обращайте внимание на маркировку товара
Порядок действий:
1. Поставьте автомобиль на смотровую яму или специализированную эстакаду. Исключите любое его случайное перемещение, во избежание несчастных случаев и приготовьте необходимый набор инструментов. Вам понадобятся: специальный двухзахватный съемник, динамометрический ключ, новое трансмиссионное масло и новый сальник. Кроме этого, пригодится стандартный набор инструментов.
2. Слейте масло из редуктора. Для этого нужно открутить сливную пробку, которая находится сзади, и поставить любую пустую тару.
3. После того, как масло выйдет из редуктора, нужно включить стояночный тормоз.
4. Демонтируйте с фланца зубчатого колеса карданный вал, а торцевым ключом открутите специальную гайку крепления хвостовика. Использование ручного тормоза необходимо для того, чтобы хвостовик не прокручивался во время демонтажа.
4. Выдавите фланец шестерни с помощью заранее приготовленного съемника. Иногда эта процедура получается и без съемника, руками. Но для большей верности, рекомендуем применять съемник во всех случаях.
5. Возьмите в руки отвертку и подденьте старый сальник. После этого вытащите его и приступите к установке нового. Перед монтажом, не забудьте проверить исправность фланца. Если он покрыт ржавчиной, почистите его с помощью шлифовального инструмента. Также, перед установкой нового сальника, рекомендуется смазать посадочное место трансмиссионным маслом.
6. Сальник запрессовывается с помощью специальной втулки (металлический цилиндр такого же диаметра из мягкого металла и не острой окружностью) мягкими ударами молотка. Старайтесь, при этом, не допускать возможных перекосов или повреждений резинового уплотнителя.
7. Произведите сборку узлов в обратной последовательности, однако не затягивайте гайку хвостовика.
8. Поднимите зад автомобиля и вытащите полуоси из шестерен. Для этого потребуется снять колеса, демонтировать бараны и открутить гайки крепления полуосей.
9. Затяните гайку хвостовика с помощью динамометрического ключа. Попробуйте покрутить фланец рукой. Вращение должно быть равномерным, без каких либо сопротивлений и заеданий.
10. Соберите все узлы, поставьте автомобиль на колеса и не забудьте залить трансмиссионное масло в редуктор.
Видео — Как затянуть гайку хвостовика редуктора
После окончания работ, необходимо выехать на автомобиле и проехать, примерно, пару километров. Затем посмотрите на состояние редуктора. Если течи масла не обнаружено, значит, замена сальника хвостовика редуктора заднего моста прошла успешно и на этом ремонт окончен.
Передний редуктор шеви-нива—сборка и регулировка — Community «Chevrolet Niva» on DRIVE2
…Итак, собираем предний редуктор.Запрессовали наружные кольца подшипников в картер-теперь замеряем базу картера.Ставим подшипники ВПЗ с металлическими сепараторами.
Zoom
Zoom
Zoom
Подобрали регулировочное кольцо нужной толщины, запрессовали подшипник на ведущую шестерню, надели распорную втулку-все в картер, передний подшипник на хвостовик, маслоотражетельную шайбу, запрессовываем сальник
Zoom
сальник на месте, теперь фланец, шайбу, и затягиваем гайку фланца-устанавливаем преднатяг подшипников ведущей шестерни, проверяем…
Zoom
Zoom
готово. главная пара у нас 2101,10/43, 4,3 была найдена у запасливого дедушки(Царствие ему Небесное)-в советское время люди запчастями впрок запасались.
Zoom
собрали дифференциал-все сателлиты, шестерни полуосей, ось сателлитов-все новое, новые же и подшипники
Zoom
напрессовываем подшипники дифференциала
Zoom
Если нет оправки-можно воспользоваться старой распорной втулкой.
Zoom
Осталось установить дифференциал и отрегулировать редуктор.Из своего субъективного опыта выработал следующий алгоритм действий.Сначала беру гайки бугелей о закручиваю их без крышек до конца резьбы на посадочных местах подшипников картера
Zoom
Затем равномерно откручиваю до того момента чтобы можно было вставить дифференциал
Zoom
Всталяю дифференциал и от руки подкручиваю гайки-одну ослабляю, другую закручиваю-чтобы установить приблизительно нужный зазор в зацеплении ведущей и ведомой шестерни.После этого надеваю крышки подшипников диффа и закручиваю пока не сильно.Беру спецключ и проверяю как крутятся регулировочные гайки, нормально ли они по резьбе вращаются
Zoom
Zoom
Zoom
Zoom
Теперь переходим к регулировке редуктора-устанавливаем зазор в зацеплении главной пары и преднатяг подшипников дифференциала.В отличие от заднего, на переднем редукторе расхождение крышек должно быть в пределах 0,08-0,11 мм.
Zoom
Zoom
Zoom
Ну, все, готово, редуктор собран и отрегулирован.Задний, конечно, проще собирать…
Регулировка ведущей шестерни

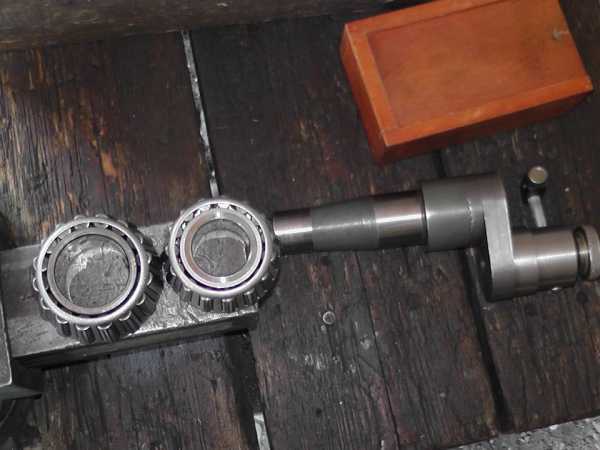

Для работы используется оригинальный прибор А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

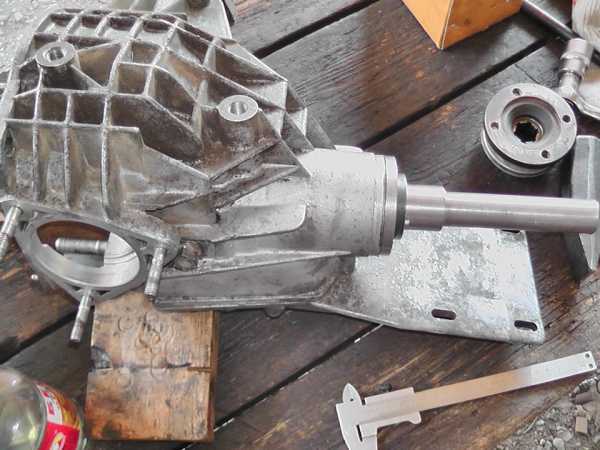

Посадочная плоскость картера расположена так, что принимает горизонтальное положение. Затем на станине подшипника устанавливается абсолютно ровная металлическая рейка. Расстояние от стержня до оправки измеряют путем вставки регулировочных колец из набора с шагом 0,05 в зазор под стержнем. Измеренное значение (основание картера) соответствует поправке, примененной к передаче. При повторной сборке агрегата рекомендуется отказаться от штатной проставки во избежание повторного ремонта. Взамен подойдет недеформированная стальная гильза длиной 48 мм (с запасом при необходимости укороченная).
