Снимаем и устанавливаем кпп ваз-2107 самостоятельно

Что потребуется

Операция эта не особо сложная, но требует определенных навыков и знания последовательности выполнения работ. Сложность операции заключается в том, что приходится откручивать и отсоединять много элементов, при этом доступ к ним не всегда удобен.

Для снятия коробки потребуется такой инструмент и приспособления:

• Набор ключей и головок (включая ключи на 10, 14, 17, 19);
• Отвертки (тонкая плоская, крестообразная, ударная);
• WD-40;
• Отрезок первичного вала коробки;
• Длинный деревянный брус;
• Ветоши;
• Маркер;
• Емкость для слива трансмиссионного масла;

Все работы проводятся в трех местах — салоне, подкапотном пространстве, под автомобилем. Поэтому >обязательно потребуется смотровая яма.

МАСЛО В КПП ВАЗ 2101

Масло в коробке передач «копейки», как и в любом другом агрегате автомобиля, нуждается в периодической замене. Но прежде чем выполнить эту процедуру, нужно знать, когда и как его заменить и какую смазку использовать.

КАКОЕ МАСЛО ЗАЛИВАТЬ В КОРОБКУ ВАЗ 2101

Сегодня существует широкий выбор трансмиссионных масел для автомобилей. Разница между ними заключается в применяемых присадках, а, точнее, в их классах. Существуют следующие классы маркировок: от GL 1 до GL 5. Для КПП ВАЗ 2101 оптимальным вариантом считается масло класса GL 5 со степенью вязкости 85W90 или 80W90. Такая смазка предназначена для гипоидных передач, обеспечивает хорошее смазывание трущихся элементов даже при высоких нагрузках. К тому же масло GL 5 можно использовать не только для коробки передач, но и для заднего моста. Из производителей предпочтение следует отдавать тем, кто подходит по ценовому показателю.

В коробку передач ВАЗ 2101 необходимо заливать трансмиссионное масло класса GL5 вязкостью 85W90 или 80W90

ПРОВЕРКА УРОВНЯ МАСЛА

Чтобы коробка исправно функционировала, уровень масла в картере всегда должен быть оптимальным. Его необходимо периодически проверять. При нормальном уровне смазки в коробке он должен быть наравне с нижним краем отверстия для заливки. Объем масла в картере КПП ВАЗ 2101 составляет 1,35 л.

КАК ЧАСТО МЕНЯТЬ МАСЛО В КОРОБКЕ ВАЗ 2101

Трансмиссионное масло хоть и редко меняется, но все же нужно знать, когда эта процедура необходима. Как правило, на «классике» её производят через 40–60 тыс. км. пробега либо через 3 года с момента заливки.

КАК СЛИТЬ МАСЛО

Чтобы слить масло с КПП ВАЗ 2101, потребуется шестигранный ключ и подходящая по объёму ёмкость, например, обрезанная пластиковая бутылка. При помощи шестигранника отворачивают пробку сливного отверстия, которое расположено в нижней крышке картера коробки и сливают масло.

Для слива масла на КПП ВАЗ 2101 откручивают сливную пробку в нижней крышке коробки с помощью шестигранника

Сливную пробку протирают от грязи и заворачивают на место

Кроме этого, нужно обратить внимание на слитое масло и, если в нём присутствует металлическая пыль, нужно будет в кратчайшие сроки заняться ремонтом коробки

КАК ЗАЛИТЬ МАСЛО

Чтобы залить смазку в коробку передач, необходимо отвернуть пробку заливного отверстия ключом на 17 и очистить её от загрязнений. Масло заливают в нужном объёме при помощи специального шприца. Многие не отмеряют необходимый литраж смазки, а просто заливают её до тех пор, пока она не начнёт вытекать обратно. После заливки сразу же заворачивают пробку на место. Вместо шприца можно использовать самодельные приспособления, если есть желание и время на их изготовление.

Масло в коробку передач заливают с помощью специального шприца через маслозаливное отверстие

Снятие и установка МКПП

Перед снятием КПП убедитесь в том, что ее дефекты не являются следствием таких причин, как: слабые крепления, недолив масла, неполадки привода. Снятие МКПП – весьма энергозатратный процесс, поэтому изначально нужно исправить эти причины.

Для снятия коробки передач типа «механика» вам потребуется монтажная лопатка и торцовые ключи «на 10», «на 12», «на 14», «на 17». Сначала нужно снять аккумуляторную батарею и брызговик двигателя, снять блок управления двигателем. Затем требуется снять корпус воздушного фильтра и воздухопроводящий рукав, снять стартер.

После этих действий из коробки передач сливается масло в отдельную емкость. Завершает процесс снятие приводов передних колес, замена опор подвески. Крепления, держащие коробку, откручиваются, опора убирается из-под коробки

Коробка выдвигается назад до того уровня, когда первичный вал выходит их ступицы ведомого диска сцепления, осторожно снимается

Процесс установки коробки передач предполагает алгоритм действий, обратных снятию. После установки коробки передач в нее заливается масло.

Как снять коробку на ВАЗ 2109

Откручиваем болты крепления и снимаем защиту картера.

Откручиваем болт и отсоединяем провод “массы” от картера сцепления.

Ослабляем затяжку гаек на наконечнике троса привода сцепления.

Снимаем наконечник троса с рычага привода сцепления.

Отсоединяем колодку с проводом от клеммы тягового реле стартера.

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера.

Откручиваем три гайки (третья с другой стороны стартера) крепления и снимаем стартер.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от наконечника шарнира.

Откручиваем гайку крепления и отсоединяем трос от привода спидометра.

Отсоединяем колодку с проводом от выключателя света заднего хода.

Ослабляем затяжку гайки крепления растяжки к рычагу подвески.

Отворачиваем гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разводим левую и правую растяжки в стороны.

Вынимаем шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

Отворачиваем гайку крепления шарового шарнира рулевой тяги.

С помощью съемника выпрессовываем палец шарового шарнира рулевой тяги из поворотного рычага стойки.

Откручиваем два болта и отсоединяем шаровой шарнир рычага подвески от поворотного кулака.

Выдавливаем монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отводим его в сторону.

Вставляем вместо него технологическую заглушку, например, старый внутренний ШРУС. После этого отсоединяем второй ШРУС.

Отворачиваем три болта крепления и снимаем щиток картера сцепления.

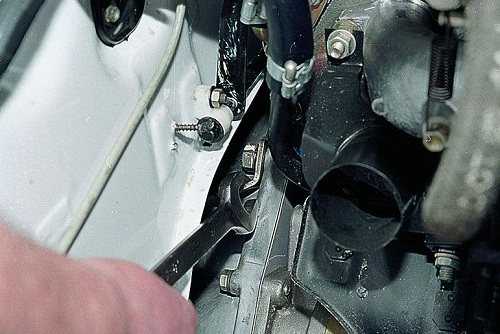

Ослабляем затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

Кладем на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и устанавливаем на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

Прицепляем двигатель к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

Отворачиваем две гайки крепления задней опоры силового агрегата к кузову.

Откручиваем гайку и вынимаем болт левой опоры силового агрегата.

Отворачиваем три гайки крепления левой опоры силового агрегата к коробке передач и снимаем опору.

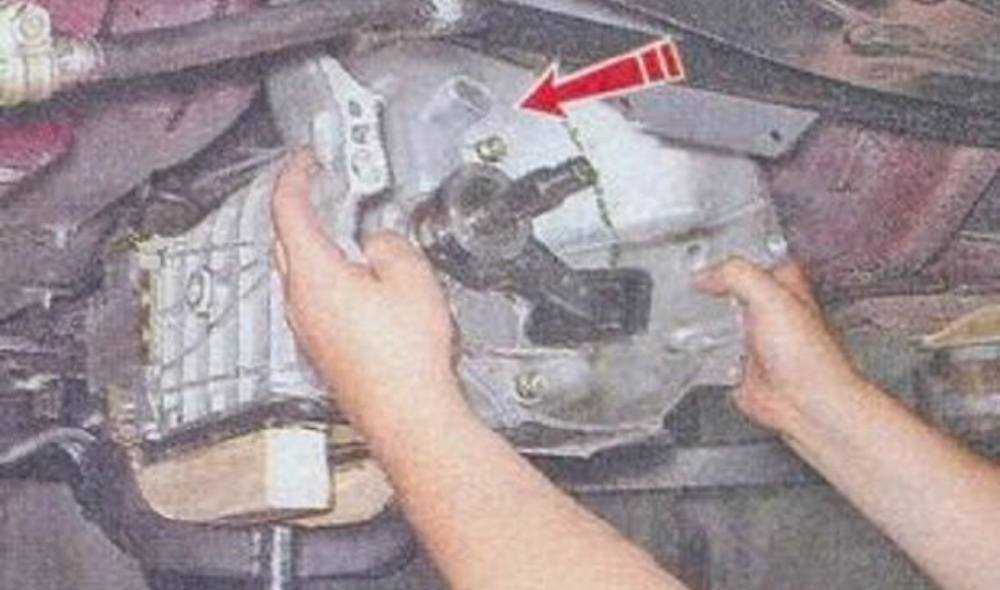

Окончательно откручиваем три болта и гайку (с другой стороны коробки передач).

Коробка передач ваз 2106-2103

Прежде чем мы приступим к снятию коробки передач ваз 2106 давайте примерно разберемся и определимся с теми основными неисправностями, в результате которых ее снимают. Снимать коробку следует в случаях если:

• Присутствует повышенный шум в коробке.
• Если во время езды вы почуствовали, что трудно переключать передачи, то это еще один признак к последующему ремонту коробки.
• Вылет скоростей или нечеткое включение передач.

Кроме приведенных выше неисправностей коробки передач ваз 2106 для которых необходимо снятие, так же коробку снимают и при замене сцепления, при замене заднего сальника коленчатого вала, при замене подшипника выключения сцепления.

Сама по себе работа по снятию и последущей установке коробки очень трудоемкая и требует достаточного вложения с вашей стороны физических сил и времени, поэтому прежде чем вы будете осуществлять ремонт коробки передач ваз 2106 хорошенько убедитесь в том, что истинная причина поломки вашего автомобиля кроется именно в КПП, а не в чем-либо другом.

Чтобы осуществить снятие коробки передач с автомобиля ваз 2106 вам потребуется помощь помошника, гаечные ключи на «10», «13», «19», головка с удлинителем или карданным шарниром, подготовьте себе ключ для пробки слива масла из КПП, ну и само собой отвертка и пассатижи. Если все необходимое присутствует в вашем боевом арсенале, то приступим к ремонту.

• Первым делом необходимо отсоеденить провод «массы» от аккумуляторной батареи.
• Рычаг ручника необходимо опустить в нижнее положение.
• Так же вам необходимо снять панель радиоприемника.

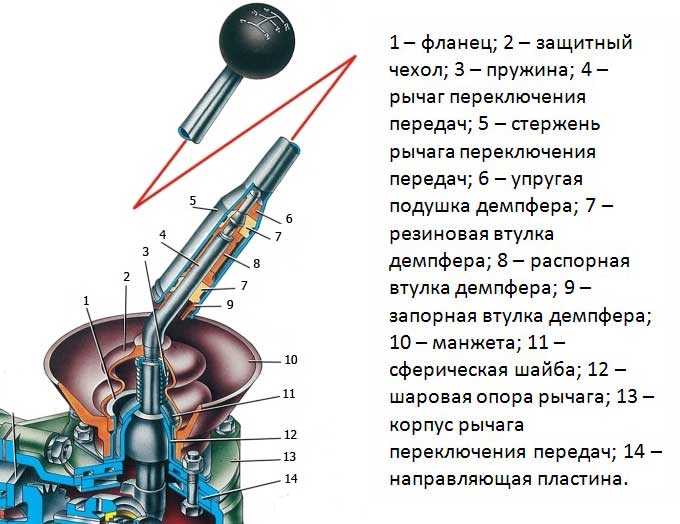

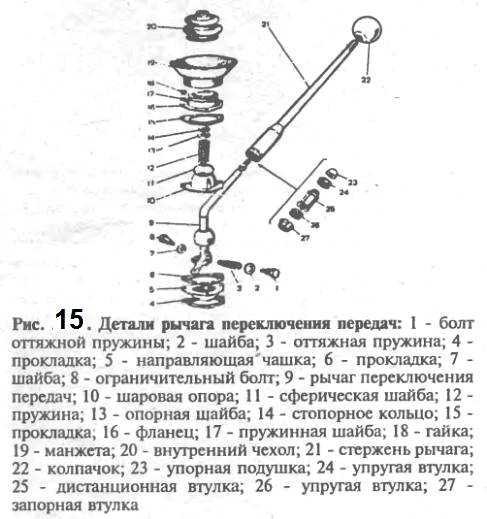

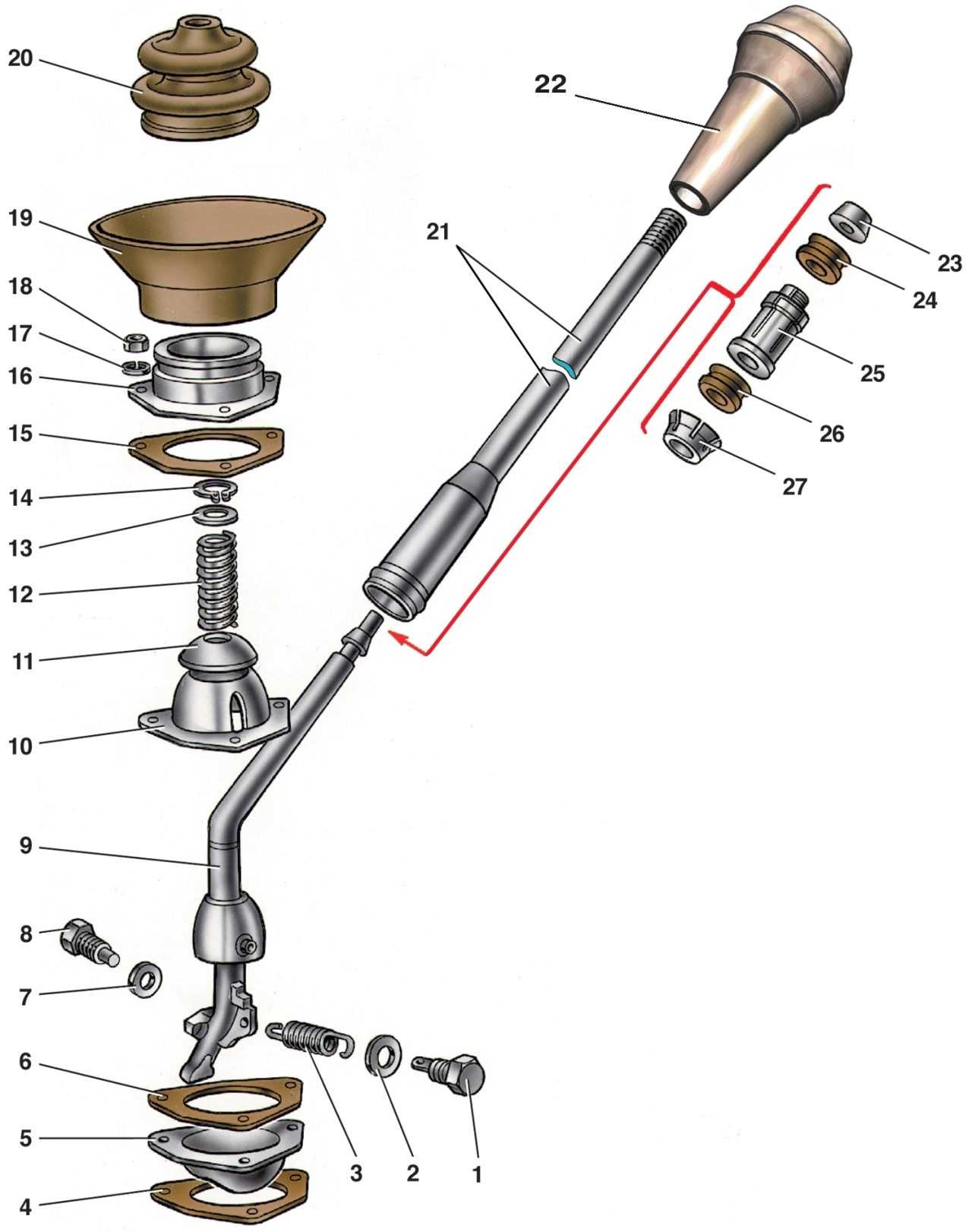

• Включаем нейтральное положение и с ручки переключения передач снимаем все декоративные обвесы и прочее. Так же необходимо снять стержень рычага переключения передач, для этого отверткой отожмите запорную втулку.

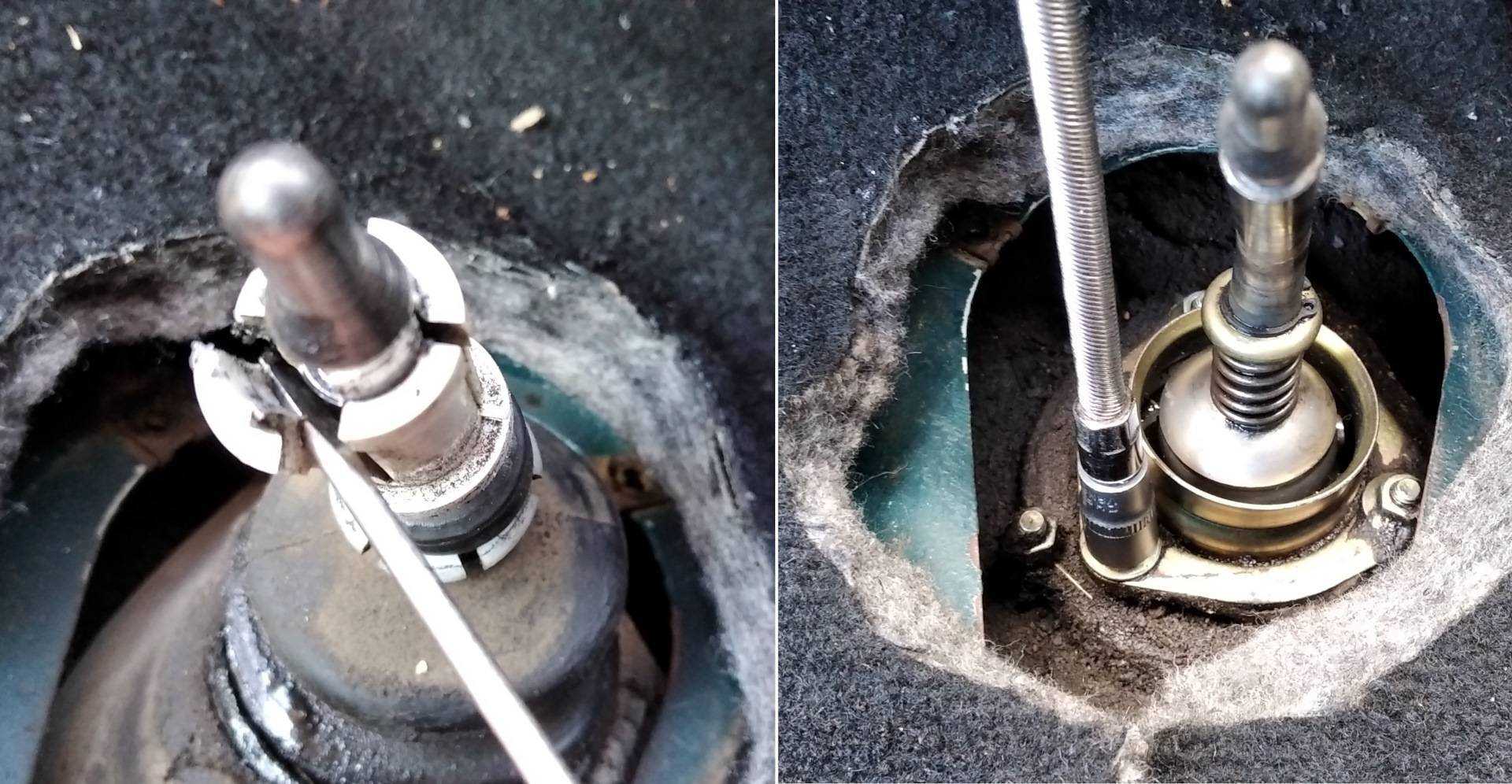

После того, как вы сняли стержень рычага, на самом рычаге еше остануться дистанционная, упругая и запорная втулки, которые так же необходимо снять. А снимать мы их будем с помощью двух отверток, которыми разожмем лепестки дистанционной втулки и вслед за ней уже снимем все остальные.

Теперь освобождаемся от декоративной отделки салона, которые нам будут мешать, а именно посмотрите крепления коврика пола и при необходимости отверните его и отодвиньте в сторону, снимите декоративную накладку рычага стояночного тормоза, снимите облицовку передних порогов, заверните коврик, так чтобы обойму декоративного чехла перевести через рычаг переключения передач.

Теперь принимаемся за работу вне автомобиля, а именно вам необходимо:

• Открутить болты крепления и снять приемную трубу (см. Снятие и установка приемной трубы).
• Откручиваем нижний болт крепления стартера и отодвигаем его в сторону.
• Возьмите пустую емкость и отвернув специальным ключом пробку слива масла с картера коробки передач слейте масло и заверните обратно пробку.
• Отсоедените детали крепления основного глушителя к кузову (см. Замена основного глушителя) и отсоедените все дополнительные глушители (см. Замена дополнительного глушителя) при этом нет необходимости отсоеденять их от основного глушителя, после чего снимаем с автомобиля приемную трубу.
• Далее необходимо снять с автомобиля кронштейн безопасности карданного вала. После чего отверните гайки крепления элластичной муфты к фланцу коробки передач и проворачивая карданный вал поочередно выньте болты с муфты. Снимите муфту с фланца, для этого отверткой отодвиньте ее и опустите вниз.

• Отсоедените от коробки передач провода включения фонаря заднего хода, отверните гайку и отсоедените трос редуктора спидометра.
• С картера сцепления необходимо снять рабочий цилиндр (см. Снятие и установка рабочего цилиндра сцепления).

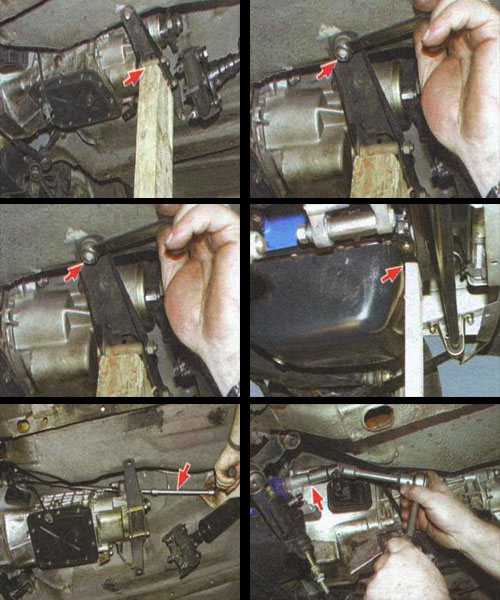

• Далее необходимо установить под поперечину упор, потом отверните четыре болта крепления крышки картера сцепления и снимите пружинные шайбы.
• После того, как вы установили под поперечину упор, отверните две гайки крепления и снимите шайбы.

Отвернув гайки крепления поперечины уберите упор и плавно опустите коробку передач вниз вам потребуется помощь помошника, который будет ее поддерживать, после чего переставьте упор под переднюю часть двигателя, для того чтобы зафиксировать его в определенной точке.

Отверните все гайки крепления картера сцепления к двигателю, снимите шайбы и аккуратно снимите коробку передач с двигателя.

После проведения ремонтых работ с КПП установите ее обратно на ваш автомобиль. Все действия по установке коробки передач ваз 2106 производите в обратном порядке. Залейте необходимое количество масла в картер.

Полезное видео

Посмотрите наглядно в видео ниже процесс снятия коробки передач Нивы Шевроле.

Снятие и установка КПП для опытного водителя не представляет труда. Для того чтобы справиться с этой задачей впервые следует внимательно изучить устройство автомобиля и строго следовать инструкции. В случае возникновения каких-либо затруднений следует обратиться к опытным специалистам на СТО.

Как отремонтировать раздаточную коробку Шевроле Нива своими руками: подробная инструкция по разборке

Как заменить амортизаторы Нива Шевроле своими руками?

Подробная инструкция о замене сальников КПП на Шевроле Нива

Как часто нужно менять масло

По техническому регламенту замена масла в коробке передач ВАЗ 2109 должна производиться каждые 75 тысяч километров пробега или один раз в 5 лет. Учитывается тот параметр, который наступает первым.

С завода в коробку передач заливается минеральное трансмиссионное масло. Это означает, что срок его службы относительно невелик. А чрезмерные нагрузки на МКПП и прочие негативные факторы могут существенно снизить регламентный эксплуатационный период.

Рассмотрим несколько ситуаций, когда смазку нужно поменять вне зависимости от того, сколько осталось времени или пробега до очередной замены:

1. Рычаг переключения передач становится тугим или невнятным. Часто причиной этому становится именно деградировавшая смазка. Механизм переключения на автомобиле ВАЗ 2109 находится в самой коробке и омывается трансмиссионным маслом.
2. Зимой, при запуске двигателя на нейтральной передаче, машина немного дергается. Минеральное масло, помимо своей естественной склонности к загустению зимой, после определенного срока становится еще более чувствительным к низким температурам.
3. Появление посторонних звуков со стороны МКПП. Этот фактор свидетельствует о том, что процесс разрушения деталей МКПП уже начался. Но часто оперативная замена масла устраняет шумы и продлевает срок службы шестерен и подшипников на довольно большой срок.
4. Течь масла. Причин здесь может быть множеств. Неисправная система вентиляции МКПП, повреждение после наезда на препятствие, плохо завернутая сливная или контрольная пробка, сальники фланцев полуосей и т. д. Если до срока замены осталось немного, то лучше вместо доливки поменять трансмиссионную смазку полностью.

Как установить новую КПП?

Как только старая будет снята. Проведите зачистку места соединения двигателя с КПП. В обязательном порядке выполните проверку сцепления. Если оно нуждается в замене, то сделать это лучше прямо сейчас, чтобы избежать этих трудностей в дальнейшем.

При помощи напарника установите новую коробку передач и заведите ее в двигатель. Стоит отметить, что одной из труднейших процедур является вставку первичного вала коробки в задний подшипник коленчатого вала, поэтому вам понадобится большая физическая сила и немного терпения. После того, как коробка будет наживлена, закрутите гайки крепления КПП к двигателю.

Установите поперечину и затяните ее. Теперь коробка переда надежно зафиксирована. В это время уже можно подвешивать отдельные элементы. К ним относятся: привод спидометра, контакты включения фонарей заднего хода и привод сцепления. После того, как вся эта «мелочь» будет установлена, можно ставить карданный вал на место. Для этого, вставьте его в шлиц эластичной муфты и оденьте фиксирующий сальник. Далее с помощью отвертки и пассатижей подогните металлические усики к сальнику.

Заключительным этапом является установка поперечины и ее затяжка. После этого, можно ставить выхлопную систему и подключать клемму аккумулятора

Какое сцепление лучше поставить на ваз 2110

Ниже приведены наиболее известные фирмы которые производят сцепление для автомобиля ваз 2110, предлогаю ознакомиться с ними и сделать свой выбор.

KraftTech – маркировка заводского выжимного подшипника отсутствует, а нажимной обозначен как X2200C; ведомый диск – Y 3200A B0206. Основные приметы: четыре демпферные пружины, на диафрагменной пружине находится 18 лепестков. На коробке нанесено обозначение: 2110 W3200C B2240.

Luk – в комплекте нет выжимного подшипника, его маркировка: SKF 500 063820; нажимной диск клеймен 2 D24 120 0252 10, а ведомый – 320 030810. На последнем есть метки для точной ориентировки при монтаже. У ведомого диска шесть пружин, у корзины – 18 лепестков. Сторона последней помечена.

Valeo – маркировка наносится только на подшипник: Valeo SNR BB 126 18S50. В комплекте присутствует оправка для точности установки. Пружинный элемент нажимного диска состоит из 18 лепестков. На упаковке есть отметка – 21102-21103-21108-2111-2112 826622.

ВИС – маркированных деталей нет, из особых примет только знак одобрения – АЯ70. У пружины нажимного диска присутствуют 12 лепестков, на ведомом диске 4 большие и 3 малые демпферные пружины. На коробке: 2110-1601180.

Pilenga – никаких маркировок и обозначений на деталях нет, а на упаковке отмечено: CK-P-4005 2110. Ведомый диск оснащен 4 малыми и 4 большими демпферными пружинами. Пружина нажимного диска включает 18 лепестков.

FINWHALE и QML — плавное начало движения автомобиля с места; равномерное движение автомобиля без рывков; мягкость педали сцепления обеспечивает комфорт в управлении автомобилем, снижает утомляемость водителя; высокие предохранительные свойства позволяют увеличить срок службы синхронизаторов КП и других деталей трансмиссии; предсказуемый стабильный ресурс, надежность и долговечность; простота установки, в комплекте сцепления поставляется центровочная оправка, смазка, есть возможность замены сцепления при отсутствии специального инструмента и материалов, нет необходимости их покупать; и, наконец, превосходное сочетание «цена-качество». Высококачественный комплект сцепления по приемлемой цене.

Соотношения передаточных чисел на КПП

Седьмая модель «Жигулей» получила хороший вариант пятиступенчатой коробки. Конструкторы Волжского автозавода за прототип взяли коробку с ВАЗ 2105, заменили передаточное число главной пары редуктора с 4.3 на 4.1, далее на 3.9 и получили следующие соотношения передач.

Главная	1 передача	2 передача	3 передача	4 передача	5 передача	Задний ход
4,1/3,9	3,667	2,100	1,361	1,000	0,820	3,530

Передаточное число — это отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.

Первичный вал

Первичный вал передает вращающий момент с коленчатого вала двигателя через диск сцепления на коробку передач. Диск находится на шлицах передней части вала. На вал жестко посажена шестерня постоянного зацепления.

Для свободного вращения он уложен в два подшипника. Один подшипник находится в торце коленчатого вала, другой — в передней крышке коробки передач.

Вторичный вал

В сложном механизме КПП вторичный вал является заключительным этапом преобразования крутящего момента и передачи его на кардан. На этом валу свободно двигаются шестерни первых трех скоростей. При определенной передаче они заходят в соединения с шестернями промежуточного вала и обеспечивают нужный крутящий момент.

Вал уложен в подшипники, их три. Один запрессован в торец первичного вала, другой — в корпус коробки, третий — в заднюю крышку.

Сборка КПП 152

Установка промежуточного вала

Собирать КПП необходимо в обратном порядке. Помещаем промежуточный вал в корпус КПП, устанавливаем подшипники передний роликовый и задний сферический со стаканом. Прикручиваем опорную шайбу, стопорим её и закрываем заднюю крышку крепления сферического подшипника. Установив предварительно прокладки. Вал должен вращаться легко по инерции, при этом не должно быть даже малейших заеданий и закусываний вала.

Установка блока шестерен задней передачи

Если промежуточный вал вращается легко и свободно, переходим к установке блока шестерен задней передачи. Устанавливаем шайбы осевого смещения таким образом, чтобы находящиеся в них стопора, попали в пазы корпуса КПП. Направляем блок шестерен по ходу вала и вставляем вал, стопорим его стопорной пластиной.

Сборка первичного  вала

На вал насаживаем подшипник, обращая внимание на проточку стопорного  кольца в подшипнике. Она должна быть расположена от корпуса КПП

Одеваем обойму, шайбу. Закручиваем гайку. Вал готов к установке.

Сборка вторичного вала

. В первую очередь устанавливается шестерня третьей передачи, предварительно установив роликовый подшипник,

Затем устанавливается  шестерня  четвёртой передачи в сборе со стаканом и наборными роликами. Ролики ставятся в два ряда. Они разделены между собой кольцом. Предварительно поверхность стакана необходимо смазать литолом. Это необходимо для того что бы ролики прилипли к нему.

Стопор с пружиной устанавливается в специальный паз на вале и опорную шайбу. Шайбу проворачиваем по канавке в шлицах вала, предварительно утопив стопор, до щелчка стопора.

Здесь обратите внимание на то, что стопор не заклинило, он свободно выжимается и возвращается пружиной обратно, становясь в своё посадочное место. Если стопор ходит туго, это может привести к тому, что он сможет освободить опорную шайбу

И она провернется по шлицам . Шестерня четвертой передачи начнет свободно двигаться по шлицам. Что приведет к выпадению роликов. В связи с чем, КПП выйдет из строя.

Устанавливается синхронизатор четвертой пятой передачи

Обратите внимание на то, что с разных сторон у него разный диаметр  шлицевой части,   поставьте его шлицевые части правильно, согласно шлицам сопрягаемых деталей.Устанавливаем опорный роликовый подшипник. Так чтобы его опорная шайба была прижата к шлице вой части вала, после чего установите стопорное кольцо

С другой части вала устанавливаем синхронизатор второй-третьей передачи

Обратите внимание на то чтобы, выступающая  часть его шлицов, была направлена в сторону первичного вала

Устанавливаем роликовый подшипник и шестерню второй передачи, следим за тем, чтобы коническая часть шестерни была направлена в сторону синхронизатора.

Далее  стакан и роликовый подшипник шестерни заднего хода, при этом отверстия масляного канала на валу и стакане должны совпасть. Устанавливаем муфту и стакан с роликовым подшипником  шестерни первой передачи, устанавливаем шестерню первой передачи. Устанавливаем опорную шайбу.

Вторичный вал в сборе помещаем в корпус КПП.

Затем устанавливается задний подшипник вторичного вала в корпус блока

Установка первичного вала

Вставляется первичный вал. В нем есть прорезь которая позволяет не задевать шестерню промежуточного вала

Теперь наша задача установить крышки заднего подшипника первичного вала и заднего подшипника вторичного вала. Они должны плотно прижимать подшипники к корпусу КПП, что подшипники не имели возможность вращаться в корпусе. Для этого используем регулировочные прокладки. Подбирая регулировочные прокладки учитываем толщину уплотнительных прокладок крышек так, чтобы прижав подшипник, крышка плотно прижалась к корпусу КПП.

Установив заднюю крышку, устанавливаем фланец крепления карданного вала и затягиваем гайку.

Перед установкой верхней крышки КПП проверяем: не болтаются ли вилки переключения передач на валах, и в каком состоянии находятся сухари. Без необходимости их лучше не трогать, в магазине вы приобретёте, как правило, самодельные изделия непонятного качества.

Как видите сборка КПП 152 работа не сложная

Здесь важнее внимание и аккуратность, проверяйте за собой каждый шаг, спешка выльется в неисправность

И не экономьте на хорошем трансмиссионном масле, то что КПП  должны работать на нигроле это дедовское заблуждение.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор торцевых головок с удлинителем;
• Плоская и фигурная отвёртки;
• Пассатижи;
• Монтировка;
• Домкрат;
• Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем автомобиль, сняв клемму с аккумулятора
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
9. Отсоединить от шарнира тягу привода переключения передач
10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.

11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.

12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.

14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.

15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.

16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Видео «Снятие КПП»

В этом видео показан поэтапный процесс снятия коробки передач.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Даже если следовать всем инструкциям, которые можно найти в руководстве по эксплуатации и ремонту авто, замена коробки передач ВАЗ 2109 производится непросто. Причина в том, что снятие КПП требует многих поэтапных действий по разборке-сборке систем и узлов автомобиля.

Если вы решите обратиться на СТО, коробку передач снимут буквально за один час, но стоимость вас не порадует (снятие-установка КПП переднеприводных авто в среднем по СТО 1500-2000 р.). Следует также отметить, что автонормы от завода производителя по снятию КПП ВАЗ 2109 составляют 4,2 часа, а своими руками на выполнение этой задачи, скорее всего, понадобится целый день, а то и два.

Как снять АКПП

Теперь я опишу, как снять АКПП. Снятие автомата состоит из нескольких этапов. Это подготовка и сама процедура. К подготовке снятия относятся: слив масла, осмотр на соединения электрических кабелей с коробкой и отключение их от разъемов, а также отделение от мотора транспортного средства.

Читать

Какая АКПП самая надежная и лучшая, рейтинг автоматических коробок

Базовые моменты демонтажа АКПП

Итак, начнем снятие коробки:

1. Открутите сливную пробку и подставьте под отверстие тару для слива ATF.
2. Дождитесь, пока все масло не сольется с АКПП.
3. Открутите болты поддона и снимите его. Удалите фильтр.
4. Открутите болты гидроблока, разъедините провода, соединяющие его с различными датчиками.

Почему я советую сделать эти вещи – коробка станет немного легче. Да и вам удобней будет снимать ее. Если вы будете разбирать коробку, то вам все-равно придется снимать гидроплиту. Крышку поддона можете вернуть обратно, чтобы удобней было крепить удерживающий механизм.

Все работы проводите в перчатках. Снимайте комплектующие аккуратно, чтобы не повредить их.

Порядок действий при снятии АКПП

Теперь шаги процедуры демонтажа:

1. Отсоедините шланги от патрубков системы охлаждения. Если вы не сливали масло, значит заткните патрубки тряпкой, чтобы смазывающее средство не выливалось.
2. Отсоедините крепления механической тяги управления.
3. Отсоедините вакуумные магистрали до вакуумного корректора, если такой имеется в машине.
4. Разъедините все разъемы, которые соединяют ее с электронным управлением.
5. Процедуру снятия АКПП выполняйте только вместе с гидротрансформатором, чтобы не повредить шлицы первичного вала и не погнуть мембрану. Для этого вам потребуется отсоединить гидротрансформатор через окно картера маховика двигателя. При снятии АКПП напарник должен поддерживать гидротрансформатор.
6. Пройдитесь вокруг коробки и просмотрите все ли отсоединено, повторите процедуру в двух направлениях.
7. Внимательно осмотрите все соединения с валом и стыковки приводов.

Читать

Отзывы по эксплуатации и ремонту автоматической коробки на Шевроле Лачетти

Если все откручено и готово к снятию, то можете приступать к процедуре. Сама процедура снятия сложная, поэтому будьте внимательны, чтобы не повредить мягкие детали.

Как снять гидротрансформатор

Сложность заключается в том, что многие не знают, как снять гидротрансформатор с машины вместе с АКПП. Дело в том, что болты крепления с мотором находятся в разных частях устройства. Все зависит от конструкции устройства.

Если вы не нашли в окне корпуса АКПП, то возможно болты крепления с мембраной мотора находятся в лючке в картере. В других устройствах придется снимать стартер, чтобы добраться до болтов ГДТ.

Перед тем, как начнете процедуру снятия АКПП еще раз внимательно осмотрите все ли отсоединено, чтобы потом не получить сюрприз от разорванных проводов, оторванных патрубков и других неприятных моментов.

ГДТ после монтажа должен исправно работать. Это важная часть всей коробки.

Каждую часть АКПП во время разборки прочищайте сжатым воздухом, керосином или карбоклинером. Не забывайте помечать детали, которые вытащили. Это избавит вас от лишних проблем во время сборки автомата, когда вы не сможете вспомнить откуда взялась одна из деталей.
