Волга сайбер схема управления двигателем

Электрика

Снятие аккумулятора GAZ Волга СайберКак поменять батарейку в брелке ГАЗ Волга Сайбер своими рукамиКак поменять батарейку в ключе GAZ Волга Сайбер своими рукамиЗаменить батарейку в пульте ГАЗ Волга Сайбер своими рукамиЗамена блока предохранителей ГАЗ Волга Сайбер своими рукамиКак заменить втягивающее реле ГАЗ Волга СайберУстановка габаритной лампы GAZ Волга СайберУстановка заднего фонаря GAZ Волга Сайбер своими рукамиСнятие задней фары ГАЗ Волга Сайбер своими рукамиУстановка замка зажигания ГАЗ Волга Сайбер своими рукамиПоменять катушку зажигания ГАЗ Волга СайберКак снять кнопку стеклоподъемника ГАЗ Волга СайберУстановка лампы ближнего света GAZ Волга СайберКак поменять лампу в бардачке ГАЗ Волга СайберКак заменить лампу в габаритах ГАЗ Волга Сайбер своими рукамиЗамена ламп в дальний свет ГАЗ Волга СайберЗамена ламп в задний ход ГАЗ Волга СайберУстановка ламп в поворотниках GAZ Волга Сайбер своими рукамиУстановка ламп в приборной панели ГАЗ Волга СайберКак поменять лампу в противотуманный фарах ГАЗ Волга СайберУстановка ламп в ПТФ ГАЗ Волга Сайбер своими рукамиКак заменить лампу в фарах GAZ Волга СайберЗамена лампы освещения салона GAZ Волга Сайбер своими рукамиЗамена лампы стоп сигнала GAZ Волга СайберЗамена лампы задних фонарей GAZ Волга СайберСнятие левой фары GAZ Волга СайберСнять моторчик стеклоподъемника ГАЗ Волга Сайбер своими рукамиСнятие передней фары GAZ Волга СайберСнятие правой фары GAZ Волга Сайбер своими рукамиЗамена предохранителей ГАЗ Волга Сайбер своими рукамиКак поменять предохранитель прикуривателя GAZ Волга СайберЗаменить противотуманные лампы GAZ Волга СайберКак заменить реле поворотов ГАЗ Волга Сайбер своими рукамиУстановка реле стартера ГАЗ Волга СайберЗаменить реле стеклоочистителя ГАЗ Волга Сайбер своими рукамиЗамена свечей зажигания GAZ Волга СайберРемонт щеток генератора ГАЗ Волга Сайбер своими рукамиСхема акпп ГАЗ Волга Сайбер своими рукамиСхема акустической системы ГАЗ Волга СайберЭлектросхема бензонасоса GAZ Волга Сайбер своими рукамиЭлектросхема блока предохранителей GAZ Волга СайберЭлектросхема блока управления двигателем GAZ Волга Сайбер своими рукамиЭлектросхема вентилятора охлаждения ГАЗ Волга СайберЭлектросхема включения бензонасоса GAZ Волга Сайбер своими рукамиСхема включения вентилятора охлаждения ГАЗ Волга СайберСхема включения кондиционера ГАЗ Волга СайберСхема включения переднего моста ГАЗ Волга СайберЭлектросхема включения стартера GAZ Волга СайберСхема включения фар GAZ Волга Сайбер своими рукамиЭлектросхема генератора GAZ Волга СайберСхема датчика давления масла ГАЗ Волга Сайбер своими рукамиСхема датчика кислорода GAZ Волга Сайбер своими рукамиЭлектросхема датчика охлаждающей жидкости ГАЗ Волга СайберЭлектросхема датчика скорости ГАЗ Волга Сайбер своими рукамиСхема датчика температуры GAZ Волга Сайбер своими рукамиСхема датчика уровня топлива GAZ Волга Сайбер своими рукамиСхема двигателя GAZ Волга Сайбер своими рукамиЭлектросхема дворников ГАЗ Волга СайберЭлектросхема зажигания ГАЗ Волга СайберЭлектросхема замка зажигания GAZ Волга СайберЭлектросхема звукового сигнала ГАЗ Волга Сайбер своими рукамиЭлектросхема инжектора GAZ Волга СайберСхема карбюратора GAZ Волга СайберСхема корректора фар ГАЗ Волга СайберЭлектросхема освещения салона GAZ Волга Сайбер своими рукамиСхема отопителя GAZ Волга СайберСхема охлаждения двигателя ГАЗ Волга СайберЭлектросхема панели приборов GAZ Волга СайберСхема передних фар ГАЗ Волга СайберЭлектросхема печки GAZ Волга СайберСхема приборной панели ГАЗ Волга Сайбер своими рукамиСхема проводки GAZ Волга СайберЭлектросхема противотуманных фар ГАЗ Волга СайберЭлектросхема реле бензонасоса GAZ Волга Сайбер своими рукамиЭлектросхема реле давления GAZ Волга СайберСхема реле поворотов ГАЗ Волга СайберСхема реле регулятора GAZ Волга СайберЭлектросхема реле стартера ГАЗ Волга СайберЭлектросхема системы впрыска GAZ Волга Сайбер своими рукамиЭлектросхема системы зажигания GAZ Волга Сайбер своими рукамиСхема системы кондиционирования ГАЗ Волга Сайбер своими рукамиСхема системы охлаждения ГАЗ Волга СайберЭлектросхема системы управления двигателем GAZ Волга Сайбер своими рукамиСхема стартера GAZ Волга СайберЭлектросхема стеклоочистителя ГАЗ Волга Сайбер своими рукамиСхема стеклоподъемников ГАЗ Волга СайберЭлектросхема стоп сигналов ГАЗ Волга Сайбер своими рукамиСхема топливного насоса GAZ Волга СайберСхема топливной системы GAZ Волга СайберСхема тормозной системы GAZ Волга СайберСхема центрального замка ГАЗ Волга Сайбер своими рукамиСхема щитка приборов ГАЗ Волга СайберСхема эбу ГАЗ Волга СайберКоды ошибок ГАЗ Волга Сайбер

Обслуживание двигателя «Крайслер»

На машине ГАЗ двигатель «Крайслер» обслуживать довольно просто. Что входит в данную операцию? Замена масла и масляного фильтра, диагностика свечей зажигания и проверка высоковольтных проводов.

Рекомендованное время между проведением ТО составляет 10000 км +- 1500км. Главным образом, сюда входит только замена смазочной жидкости в двигатели и фильтрующего элемента. Рассмотрим ближе процесс:

Ставим автомобиль на яму или загоняем на подъемник. В целях безопасности, чтобы ничего не обжечь, даем машине остыть.
Снимаем защитный экран, который закрывает мотор снизу.
На картере двигателя имеется сливная пробка, которую стоит открутить, предварительно очистив от грязи и мусора

Важно! Не забываем приготовить емкость на 7 литров, поскольку в двигатели «Крайслер» залито 6,5 литров масла. Подставляем под сливное отверстие и ждем, пока масло сбежит.
Теперь можно закрутить сливной канал. На сливную пробку необходимо установить новый уплотнитель.
При помощи специального съемника откручиваем масляный фильтр

Новый элемент необходимо вкручивать руками, очень туго завинчивать не нужно. Предварительно необходимо налить в него немного масла.
Через заливную горловину заливаем 6 литров масла. Закручиваем ее. Теперь необходимо завести двигатель и дать ему немного поработать. Далее доливаем масло до необходимого уровня. Данный показатель можно посмотреть на щупе.

На сливную пробку необходимо установить новый уплотнитель.
При помощи специального съемника откручиваем масляный фильтр. Новый элемент необходимо вкручивать руками, очень туго завинчивать не нужно. Предварительно необходимо налить в него немного масла.
Через заливную горловину заливаем 6 литров масла. Закручиваем ее. Теперь необходимо завести двигатель и дать ему немного поработать. Далее доливаем масло до необходимого уровня. Данный показатель можно посмотреть на щупе.

После совершения всех операций и повторного прогрева двигателя стоит посмотреть, нет ли потеков.

Описание книги

Книга по ремонту ГАЗ Siber

Эксплуатация любого автомобиля ГАЗ Siber невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту ГАЗ Siber содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту ГАЗ Siber разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта ГАЗ Siber);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы ГАЗ Siber).

Любая из процедур ремонта ГАЗ Siber приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки ГАЗ Siber высококвалифицированными автомеханиками.

Книга «ГАЗ Volga Siber. Электрические схемы» необходима, чтобы диагностика и ремонт ГАЗ Siber могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту ГАЗ Siber Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Американская размеренность

Не секрет, что в США очень ценят просторные мощные автомобили. Просторным «Себринг» и «Стратус» назвать можно, но мощным — с натяжной. Рядный 4-цилиндровый мотор показывает себя весьма неплохо. Но «Волга Сайбер», технические характеристики которой мы рассмотрели, больше подойдет для умеренной езды. Резкий старт точно не для этого автомобиля. Но в полной мере вся суть машины проявляется при езде по трассе. Динамика даже после 140 км/час не теряется, и автомобиль дальше идет на разгон. Что касается аэродинамики, то за счет «зализанности» передней части автомобиля и низкого клиренса на скорости машина прилипает к дороге и держится очень уверенно.

Вот такая она — «Волга Сайбер». Технические характеристики автомобиля нельзя назвать выдающимися, но даже сегодня это достойный конкурент дорогостоящим азиатским и европейским автомобилям. Конечно, в некоторых моментах «Волга» отстаёт, а в других, наоборот, лидирует. Взять, к примеру, запчасти. «Волга Сайбер» в этом плане не дороже «Хюндая Соляриса» или «Киа Рио». Но иногда удивляют завышенные цены на работу мастеров в автосервисах. В общем и целом это хороший автомобиль. Давайте посмотрим на то, что говорят потребители о данной машине.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Немного истории «Волги Сайбер»

В 2006 году на Горьковский автозавод была передана вся документация и необходимое оборудование для производства новой легковушки, впервые машина была представлена в Москве на выставке «Interauto, которая проходила в 2007 году с 29 августа по 4 сентября. Новая модель получила название ГАЗ «Сайбер», и с «Себрингом» есть какое-то созвучие.

Волга Siber — вид сбоку

Первоначально планировалось выпускать Volga Siber с тремя видами двигателей – объемом 2,0L, 2,4L и 2,7L. Двухлитровый мотор предполагали укомплектовывать механической коробкой передач, а 4-цилиндровый ДВС 2,4 л и «шестерку» 2,7 л собирались оснащать автоматической трансмиссией.

Но по ряду причин в серийное производство пошел только Chrysler 2,4L, от других вариантов нижегородцы решили отказаться. Много упоминается в источниках информации о присутствии двухлитрового мотора на «Сайбере» с МКПП, но в реальности такой комплектации практически не попадается. Возможно, такие «Волги» обслуживали госчиновников и представителей МВД.

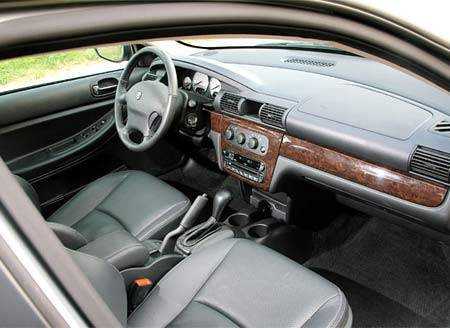

Интерьер салона и приборная панель волги сайбер

В розничную продажу автомобили поступили лишь ближе к середине осени. На машинах устанавливалась автоматическая 4-ступенчатая трансмиссия с электронным управлением – других вариантов коробки передач на тот момент не предусматривалось. Только к апрелю 2010 года Siber стал укомплектовываться и механической КПП – это была пятиступенчатая коробка передач модели NV-T350.

Коробка передач NV-T350

Проект был недолгим, и к концу 2010 года полностью свернут. За все время ГАЗ выпустил всего лишь около 9000 автомашин модели «Волга Сайбер». В дальнейшем конвейер переоборудовали для сборки Skoda и Volkswagen, собственных легковых автомобилей ГАЗ так больше и не производил. Но если быть честным, то и Volga Siber собственной моделью назвать сложно. Хотя у «Сайбера» нашлось немало поклонников, в чем можно убедиться, зайдя на форумы «Волговодов».

Датчик спидометра Газ 3110

На Волгах 3110 могут быть установлены как пятиступенчатые КПП, так и четырехступенчатые. В зависимости от этого на них устанавливается определенная модель датчика. Если датчик не соответствует модели КПП, то спидометр показывать будет, но полную чушь. Поэтому если не работает спидометр на Газ 3110, в первую очередь поиск неисправности стоит начинать с датчика скорости.

На пятиступенчатых моделях коробки передач устанавливались 6-импульсные датчики, а на четырехступенчатые Волги старого образца ставили датчик на 10 импульсов. Внешне они тоже отличаются. 10-импульсный датчик имел круглую форму корпуса, а 6-импульсный — квадратную.

Замена проводки

Проводка на Газель 406 двигатель с распиновкой клемм разъема ЭБУ

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
соединяются с помощью клемм электронные компоненты и контрольные приборы;
проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

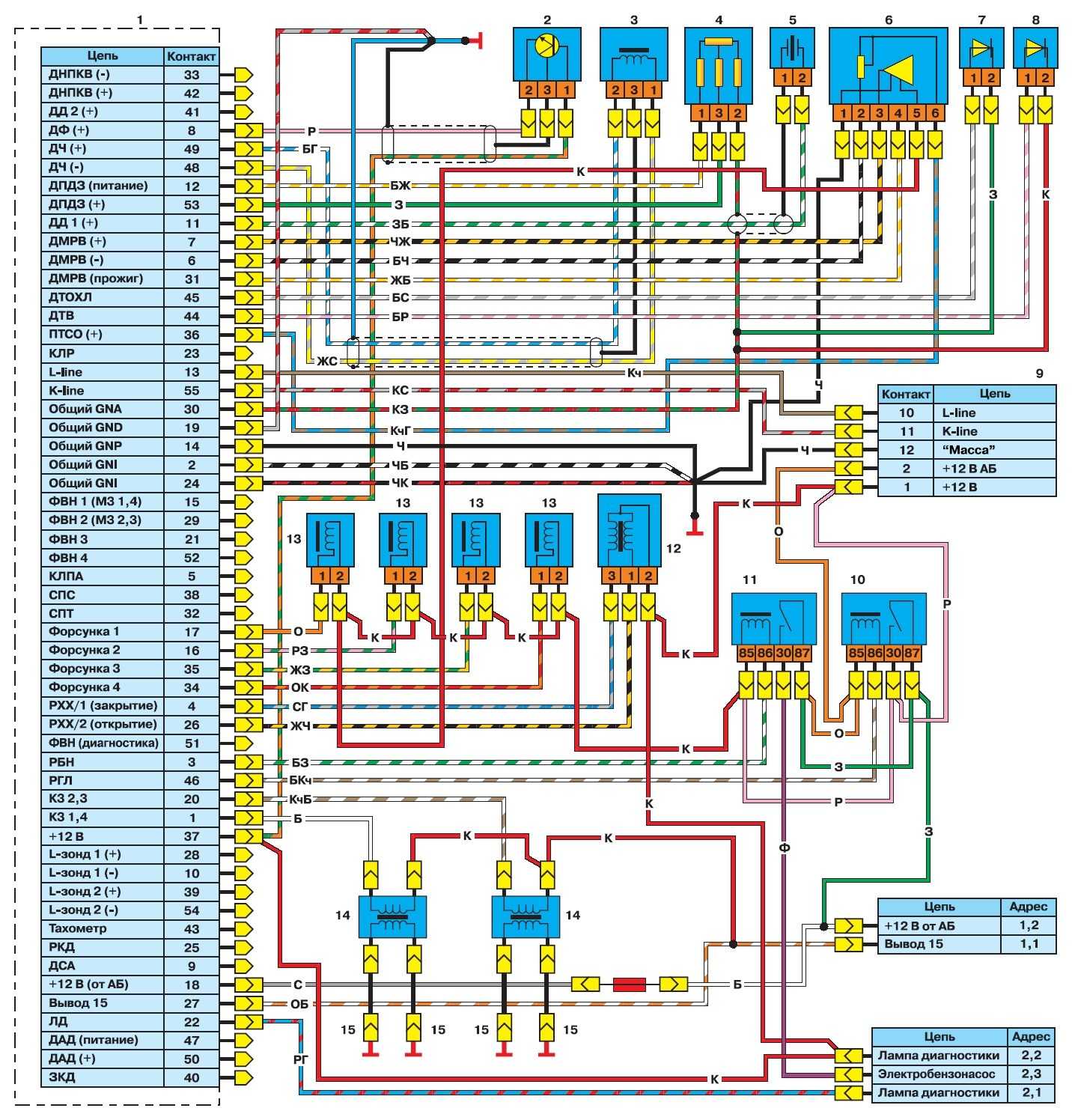

Волга Сайбер, схема электрооборудования

Волга Сайбер относится к классу седанов и начал производится с 2001 года по лицензии на базе автомобилей второго поколения Dodge Stratus, Chrysler JR41, Chrysler Sebring. Интересно, что дизайн для Волга Сайбер разрабатывался в Англии, при этом возникла проблема в совмещении уже имеющих наработок, сделанными американцами, с привычным дизайном легковых автомобилей, которые уже много лет выпускаются в Нижнем Новгороде.

Можно сказать, что эта проблема в Волге Сайбер была решена. Волге Сайбер незначительно отличается от своих автомобилей доноров. Отличия коснулись радиаторной решетки, бампера и светотехники. Самое главное, что конструкция Волга Сайбер была приспособлена для эксплуатации в сложных дорожных условиях, что характерно для России.Был усилена подвеска автомобиля, увеличен дорожный просвет, управляемость Волга Сайбер стала на много лучше. Однако все же не удалось избежать наличие малого клиренса, который составляет 14 см., что не очень хорошо для наших дорог.На Волгу Сайбер возлагались большие надежды.

Планировалось выпускать автомобиль в нескольких комплектациях с двигателями 2,0 и 2,4 и 2,7л. Но в результате, как всегда бывает

Волга Сайбер начала выпускаться с 2,4 л. Двигателем с 4-х ступенчатой АКПП. В последствии, где то в апреле 2010 года вышла версий Волга Сайбер с 2,4 л. Двигателем и 5-и ступенчатой МКПП от ГАЗ. Но для работы с этой коробкой передач двигатель Волги Сайбер пришлось дорабатывать и увеличить крутящий момент при низких оборотах.

В результате всех этих изменений в итоге получилась базовая модель Волга Сайбер с 4-х цилиндровым двигателем объемом 2,429 литра мощностью 143 л.с. и 5-и ступенчатой механической коробкой передач. Популярность Волга Сайбер получила прежде из за непривычного и довольно удачного дизайна корпуса автомобиля, удобного салона и большого багажника.

И хотя с выпуском данного автомобиля на некоторых этапах были проблемы, все же он пользуется заслуженной популярностью среди автовладельцев. А найти лучше автомобиль в бюджетном варианте вряд ли удастся. Основной из главных «фишек» Волга Сайбер, это его электрооборудование и все что с ним связано.

И хотя оно значительно совершеннее, чем у всех других автомобилей выпускаемых в Нижнем Новгороде, оно уже требует более грамотного и профессионального подхода в обслуживании. Поэтому если вы владелец автомобиля Волга Сайбер и хотите подробно разобраться в его электрооборудовании и его ремонте, то вам очень полезной будет данная книга.

Данная книга представляет из себя подробное руководство, которое содержит в себе полный комплект электрических схем автомобиля Волга Сайбер. Все электрооборудование автомобиля представлено в удобном и понятном виде. Если вы хоть немного разбираетесь в электросхемах, то вам не составит труда разобраться в этом пособии.

Данное руководство, в котором расписана вся электронная составляющая автомобиля Волга Сайбер, будет полезна как автовладельцам данного автомобиля, так и специалистам по обслуживанию и ремонту автомобилей.

Формат:PDF;
Страниц:253;
Язык: Русский;
Размер: 110Мб.

Скачать Волга Сайбер, схема электрическая принципиальная. Файл удален по требованию правообладателя. Просим свои извинения.

Тест-ремонт Volga Siber: Угрюм-река — журнал За рулем

ДВА БЕРЕГА

Аккумулятор упрятан довольно далеко. Хорошо хоть, под капот выведены силовые клеммы (стрелки). Доступ к тормозному бачку и щупу автомата отличный!

Обычно мы оцениваем трудоемкость обслуживания легковушек, сравнивая их с «Ладой-Приора», но здесь отправной точкой послужит предшествующая модель ГАЗа — хорошо всем знакомая «Волга», которая была героем этой рубрики в ЗР, 2007, № 7.

Первый вопрос автолюбителя, открывшего капот: а где же аккумулятор?! Если проследите за силовыми проводами, концы которых предусмотрительно выведены на блок предохранителей и левый брызговик (на случай, если придется «прикурить»), то удивитесь: батарею упрятали аж за бампер. Снимаем левое переднее колесо и переднюю часть подкрылка, для чего вынимаем сердцевины, а затем тела семи пистонов, и отвертываем еще три самореза. Вот и аккумулятор, причем довольно редкого вида — с клеммами сбоку.

Даже когда подкрылок уже снят и чистая машина висит на подъемнике, вынуть аккумулятор непросто. Внутреннюю тормозную колодку вставляем трехпалой пластиной в поршень (стрелка).

Разумеется, сперва отсоединяем «минус» и только потом «плюс» — чтобы случайно не замкнуть его на «массу». Отвертываем гайку и болт прижимной планки и вынимаем батарею. Легко сказать, а попробуй-ка проделать это упражнение! Вряд ли такое компоновочное решение одобрят те, кто живет в холодных краях и вынужден на ночь заносить батарею домой, чтобы утром ее емкости хватило на холодный пуск.

Попробуем поменять колодки. Поддев отверткой, снимаем стяжную пружину и шестигранником «на 7» вывертываем обе направляющие суппорта. Сняв его со скобы, извлекаем из последней наружную колодку, а внутреннюю — из поршня, где она удерживается трехпалой пластиной. Тормозной диск снимаем после того, как отвернем крепеж скобы — два болта под ключ «на 17».

Для регулировки ручника вынимаем заглушку из щита и через освободившееся отверстие вращаем отверткой гайку распорной планки (стрелка) до легкого касания колодками барабана.

С задними тормозами не сложнее: отвернув ключом «на 13» болты направляющих, вынимаем скобу. Наружную колодку фиксируем в ней трехпалой пластиной, а внутреннюю, как и в переднем механизме, похожей пластиной вставляем в поршень. Для замены колодок ручника снимаем диск-барабан, который свободно сидит на шпильках. Если требуется лишь регулировка ручного тормоза, то механизм можно не разбирать. Подковырнув, извлекаем из тормозного щита резиновую заглушку и проворачиваем отверткой гайку раздвижной планки до легкого касания колодок барабана. Ориентируемся на слух, вращая поддомкраченное колесо.

ПО ТЕЧЕНИЮ

Минусы, о которых нужно знать

Первым делом хотелось бы отметить, что низкий клиренс, всего 140 мм, не позволяет ездить по разбитым дорогам. Кроме того, машина имеет не самую надежную и крепкую подвеску. Большое количество шаровых опор, за которыми необходимо постоянно следить, могут стать большой неприятностью в дороге. Зачастую оригинальные детали весьма качественные и долго ходят, чего нельзя сказать о заменителях для авто “Волга Сайбер”. Тюнинг данной машины практически неактуален, так как обвеса почти нет. Еще один недостаток – слабая шумоизоляция. Иногда создается впечатление, что её вообще нет. Особенно слышен шум из-под колесных арок. Но этот конструктивный недостаток несложно устранить самостоятельно. Если заняться всем автомобилем, то можно значительно улучшить акустический комфорт и качество звучания музыкальной системы.

Стоит сказать, что неудобно располагается и аккумулятор. “Волга Сайбер”, “Додж Стратус” и “Крайслер Себринг” разработаны таким образом, что АКБ устанавливается под передним крылом. Для снятия батареи необходимо вывернуть колесо в крайнее правое положение, снять подкрылок и только потом демонтировать аккумулятор. Не очень-то и удобно, особенно если что-то случится зимой. Но “прикурить” можно и из-под капота. Там имеются минусовые и плюсовые клеммы. Как вы видите, конструкция не лишена недостатков, но существенных минусов тут нет.

III. Цвета проводов.

к оглавлению

Обозначение двух (или больше) цветного провода подразумевает основной первой буквой и дополнительный, второй буквой, цвет. Т.о. «БЧ» — белый основной, черный дополнительный (полоса), а «ЧБ» — черный провод с белой полосой.

Б – белый; БГ – бело-голубой; БК – бело-красный; БЧ – бело-черный;

Г – голубой (синий); ГБ – голубой-белый (синий-белый);

Ж – желтый; ЖЗ – желто-зеленый; ЖГ – желто-голубой; ЖК – желто-красный; ЖЧ – желто-черный;

К – красный; КЗ – красно-зеленый; КС – красно-серый; КЧ – красно-черный;

Кч– коричневый; КчГ – коричнево-голубой; КчЗ – коричнево-зеленый;

О – оранжевый; ОБ – оранжево-белый; ОГ – оранжево-голубой; ОЗ – оранжево-зеленый; ОЧ – оранжево-черный;

Р – розовый; РБ – розово-белый; РГ – розово-голубой; РЗ – розово-зеленый; РК – розово-красный; РЧ – розово-черный;

С – серый; СБ – серо-белый; СГ – серо-голубой; СК – серо-красный; СЧ – серо-черный;

Ч – черный; ЧБ – черно-белый; ЧЗ – черно-зеленый;

Часть проводов (КМСУД ЗМЗ-406) имеет цифровую маркировку (указана на схемах в скобках).

Скидки от справочной

При упоминании АСС вы можете получить скидки на запчасти и услуги

Автомобильная Справочная Служба: автоновости, запчасти в Красноярске для иномарок и отечественных автомобилей, машины в разборках, ремонт автомобилей, адреса и телефоны фирм, доска объявлений, каталоги запчастей, руководства по обслуживанию и ремонту.

Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой.

Инструкция и руководство для ГАЗ Volga Siber на русском

129 страниц подробных инструкций и пользовательских руководств по эксплуатации

Волга Сайбер из самой ПОСЛЕДНЕЙ партии | Самая навороченная версия Иван Зенкевич Про автомобили

Прагматик тест. Купить или не купить: 6-летняя Волга Сайбер (Газ Volga siber)

Volga Siber — 8 серия — Нижний Новгород — Большая страна — Большой тест-драйв

Обзор и тест драйв » VOLGA SIBER «

Обзор Volga Siber которая смогла поставить раком LADA Vesta

Честная вторичка. Продаю свой Сайбер.

ГАЗ Волга Siber (Тест-драйв)

Лучшая Волга: ГАЗ 3110 или Volga Siber??

Замена старой комбинации приборов на новую

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.

Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.

Причина, по которой многие водители устанавливают панель приборов “Газель бизнес” – она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели – функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Панель евро типа имеет 2 больших циферблата – спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели

Более простое оформление значительно разгружает внимание водителя

Профилактика проводки

Что нужно знать о профилактике электросети:

Не допускается использование самодельных предохранителей монеток, кусков проволоки и т.д. Такая проблема может привести к короткому замыканию, в более тяжелых случаях она может спровоцировать возгорание.
Помните о том, что автомобильный аккумулятор нуждается в периодическом ТО. Как минимум раз в год нужно подзаряжать батарею, также следует производить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что электролита в банках мало, то нужно восполнить его уровень.
Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и прочие устройства, то проследите за тем, чтобы подключение проводов было качественным и надежным.
Если обнаружились неполадки в работе электрооборудования, то их необходимо решать как можно быстрее. При необходимости обратитесь к электрику.

Загрузка …

«Волга Сайбер» 2,4: преимущества

Многие автомобилисты действительно любят данный автомобиль. Стоит заметить, что на качестве его сборки сказалось еще и то, что большая часть запасных частей американские. Ресурс их работы гораздо больше отечественных или китайских деталей. Именно поэтому многие считают «Волгу» весьма надежным транспортным средством. Внимания заслуживает и кузов автомобиля. Он оцинкован и сделан из холоднокатаной стали. Назвать его «фольгой» никак нельзя. Высокую прочность и безопасность водителя и пассажира прекрасно видно на краш-тестах. Большое расстояние от переднего бампера до водителя нередко спасает жизнь. Кроме того, есть 4 подушки безопасности (фронтальные и боковые шторки).

Ну и больше всего внимания достается ходовой части. Высокая плавность хода и отменная работа подвески на небольших выбоинах. В результате мелкие неровности не ощущаются вообще. При исправной подвеске автомобиль отлично входит в повороты с минимальными кренами. Если же стабилизаторы или амортизаторы выходят из строя, то ходовые качества значительно ухудшаются. Поэтому желательно как можно скорее выполнить ремонт «Волги Сайбер», чтобы вернуть прежнюю уверенность на дороге. Ну а сейчас пойдем дальше и рассмотрим основные недостатки данного автомобиля

Их тут тоже хватает, хоть многие и привыкли не обращать на них внимание

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается. Бортовая электросеть автомобиля (кроме цепи стартера и электровентилятора системы охлаждения) подсоединена к аккумуляторной батарее через плавкий предохранитель на 60А. Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Большинство предохранителей расположено в двух блоках, установленных в панель приборов над вещевым ящиком. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Нумерация предохранителей – слева направо, а цвет: 5А – оранжевый; 10А – красный; 15А – голубой; 20А – желтый; 25А – белый. Цепь электровентилятора системы охлаждения защищена предохранителем на 30А. Предохранители на 30А и 60А установлены в блоке, закрепленном на левом брызговике моторного отсека. Электродвигатель моторедуктора защищен автоматическим биметаллическим предохранителем многоразового действия. Цепь электростартера рассчитана на кратковременный большой ток и предохранителя не имеет. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. На автомобилях с двигателем ЗМЗ-4062 имеется жгут проводов системы управления работой двигателя, а цепь системы зажигания отсутствует. На автомобиле единого монтажного блока для реле нет. Большинство реле установлено в салоне под панелью приборов справа, за накладкой.

ВНИМАНИЕ! При ремонте системы электрооборудования отсоединяйте клемму “–” аккумуляторной батареи при выключенном зажигании. Подсоединяйте клеммы к батарее, убедившись, что зажигание выключено. Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении.

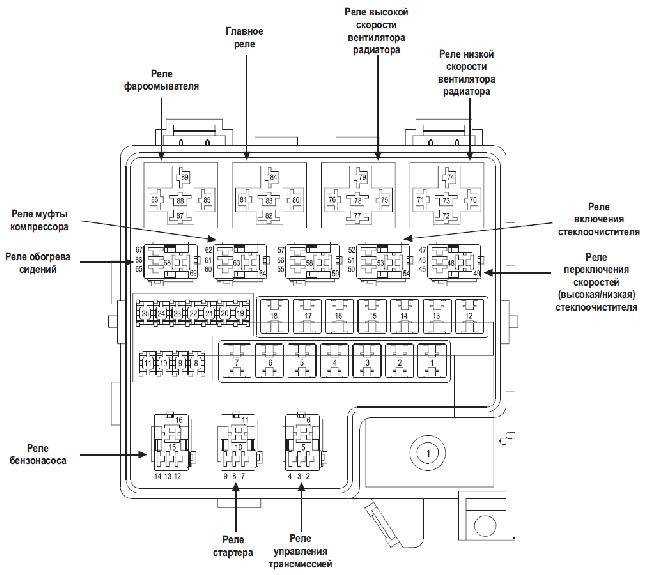

Цепи, защищаемые плавкими предохранителями

№ предохранителя	Защищаемые цепи
ЛЕВЫЙ БЛОК
F1 (25А)	Резерв
F2 (15А)	Дальний свет правой фары
F3 (15А)	Дальний свет фары, сигнализатор дальнего света фар
F4 (10А)	Ближний свет правой фары
F5 (10А)	Ближний свет левой фары, электрокорректор
F6 (10А)	Реле электровентилятора, реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
F7 (20А)	Резерв
F8 (20А)	Прикуриватель, реле звуковых сигналов, звуковые сигналы
F9 (15А)	Задний противотуманный свет
F10 (10А)	Радиооборудование
F11 (5А)	Резерв
F12 (15А)	Подкапотная лампа, плафон вещевого ящика, плафон салона
F13 (10А)	Стеклоочиститель
ПРАВЫЙ БЛОК
F1 (25А)	Противотуманные фары, задний противотуманный свет
F2 (15А)	Отопитель, реле обогрева заднего стекла, обогрев заднего стекла
F3 (15А)	Свет заднего хода, приборы, датчик спидометра
F4 (10А)	Сигналы торможения, розетка переносной лампы
F5 (10А)	Аварийная сигнализация
F6 (10А)	Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
F7 (20А)	Обогрев заднего стекла
F8 (20А)	Резерв
F9 (15А)	Электробензонасос (ЗМЗ-4062)
F10 (10А)	Блок системы управления двигателем (ЗМЗ-4062) или блок ЭПХХ (ЗМЗ-402)
F11 (5)	Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
F12 (15)	Обогрев сидений
F13 (10)	Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

предыдущая страница18.19. Снятие педального узла

следующая страница 19.1. Общие сведения

Этот ненавистный аккумуляторный отсек

Однако российская реальность внесла некоторые неудобства, в частности, компоновке моторного отсека. Аккумуляторный отсек в Волге Сайбер, точно также как и на Dodge Stratus, Chrysler Sebring находится в левой части переднего бампера, и в случае если он разрядился, то чтобы снять его вам придется приподнять машину домкратом, снять колесо и ещё подкрылок. Только тогда возможно реально добраться до аккумулятора. Чуть ниже на видео снятие или замена аккумуляторной батареи на Dodge Stratus, Chrysler Sebring а также Volga Siber

Однако под капотом у Volga Siber, ровно также как и у американского её прародителя, существуют дистанционные клеммы, с помощью которых возможно обесточить автомобиль, не залезая в аккумуляторный отсек.

По другому варианту, как прописано в инструкции по ремонту авто, оказывается, что снимать колесо для снятия АКБ совсем необязательно. Достаточно лишь вывернуть колёса до упора вправо, так как показано в видеозаписи. Но надо, конечно, иметь ввиду, что это не совсем правильный вариант решения вопроса.

Всю свою лютую ненависть по поводу снятия лишний раз колеса, может смягчить следующее обстоятельство. Аккумуляторы в Volga Siber ставили очень качественные, которые вполне могли служить по 5-6 лет при бережной эксплуатации.
