Диагностика и ремонт задней подвески автомобиля

Элементы ходовой части, обеспечивающие качественный контакт с покрытием

Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).

На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.

Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:

Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).
Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры

Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины

Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.
Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.
Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.
Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.

Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.

Детальный взгляд

Поперечные рычаги, которые располагаются в узле задней подвески, изнашиваются намного чаще продольных. Это вызвано тем, что вертикальные нагрузки, которые приходится испытывать колесам, намного больше, чем горизонтальные, и для борьбы с ними нужны детали, выполненные из качественных материалов и имеющие действительно надежную конструкцию.

По этой причине на каждую ось приходится по четыре рычага поперечной устойчивости: правый верхний, правый нижний, левый верхний и левый нижний. Правый верхний и правый нижний рычаги, соответственно, работают с тем колесом, которое располагается со стороны пассажира, а левые функционируют исключительно с водительской стороны.

Верхние и нижние рычаги выполняют разные функции, даже несмотря на то, что располагаются в пределах одного узла и служат для стабилизации машины во время движения.

К примеру, когда правое колесо попадает на ухаб, нижний рычаг задней подвески частично сдерживает его продольные колебания, но при этом не допускает и поперечных сдвигов, которые могут привести к внезапной потере управляемости. При этом правое колесо подвергается максимальным нагрузкам, и даже может погнуться диск, тогда как в салоне почувствуется лишь небольшой толчок, который при качественной шумоизоляции не доставит водителю и пассажирам практически никаких неудобств.

Как устроена торсионная подвеска современных танков?

Немаловажным фактором, определяющим ходовые качества танка, является его подвеска. Так как это машина боевая, ей необходимо преодолевать всевозможные естественные и искусственные препятствия. Нагрузка от многотонной массы танка вкупе с нагрузкой от неровностей земной поверхности идет именно на подвеску, от типа которой зависят напрямую ходовые возможности машины.

Подвеска большинства современных танков — индивидуальная торсионная. Исключением являются лишь израильская «Меркава», в которой применена индивидуальная пружинная подвеска и английский «Челленджер» с его гидропневматической подвеской. Такие машины, как российский Т-90, американский «Абрамс», и немецкий «Леопард» используют в своей конструкции именно индивидуальную торсионную подвеску.

Для начала необходимо разобраться, что же такое торсион? Это слово имеет французское происхождение и переводится, как скручивание или кручение.

Далее зададим себе вопрос: а зачем вообще нужна подвеска? Правильно — для того, чтобы «сглаживать» неровности поверхности и увеличивать уровень комфорта внутри машины. Любая подвеска основывается на упругой деформации тел: пружин, рессор или торсионов. С пружинами и рессорами, надеюсь, проблем не возникает, а вот о торсионе поподробнее.

Торсион — это металлический стержень, при скручивании которого в нём возникают упругие силы, стремящиеся вернуть тело в первоначальное положение. По-сути, это такой же амортизатор или рессора, только с одним отличием: здесь упругая деформация возникает не при поступательном движении сжатия, а при вращательном движении.

Торсион в военной технике устанавливается следующим образом: один конец с помощью шлицевого соединения неподвижно закрепляется у одного борта машины, а другой — соединяется с рычагом катка, как показано на рисунке выше. В тот момент, когда каток наезжает на неровность, рычаг поднимается вверх, тем самым закручивая торсион, в котором появляется сила упругости, стремящаяся раскрутить торсион обратно. Когда неровность миновала, каток под действием этой силы на рычаг возвращается в исходное положение

К несомненным плюсам торсионной подвески относятся малый занимаемые объем, большая энергоемкость и надежность.

Источник

Что такое торсионная подвеска

Базовый элемент торсионной подвески – торсион (в пер. с франц. torsion – скручивание), – элемент, выполненный в виде цилиндрического стержня повышенной упругости, работающий на скручивание в одну сторону. Форма торсиона не подчинена единому стандарту, поэтому в поперечном сечении он бывает в основном квадратным или круглым. Еще один менее распространенный вариант – пластинчатый торсион, имеющий многослойную структуру, также рассчитанный на кручение, обеспечиваемое совместной работой нескольких пластин.

С целью повышения пружинистости при скручивании используемая в производстве торсионов сталь проходит сложную многоэтапную термообработку. Благодаря этому интенсивные крутящие напряжения и значительные углы закручивания не создают подвеске проблем. Оба конца торсиона подвижны, что достигается за счет использования подшипников и шлицевых соединений, восполняющих изменения, вызванные рабочими нагрузками.

Находящаяся под кузовом торсионная балка может занимать как продольное, так и поперечное положение. Продольный вариант встречается преимущественно в грузовиках, где ходовая часть постоянно испытывает значительные нагрузки. Поперечная торсионная подвеска устанавливается на легковые автомобили, особенно заднеприводные.

Торсионные валы имеют разную толщину, что сказывается на эксплуатационных показателях и мягкости подвески. Во избежание ржавления торсиона защищен устойчивой антикоррозионной краской или же прорезинен.

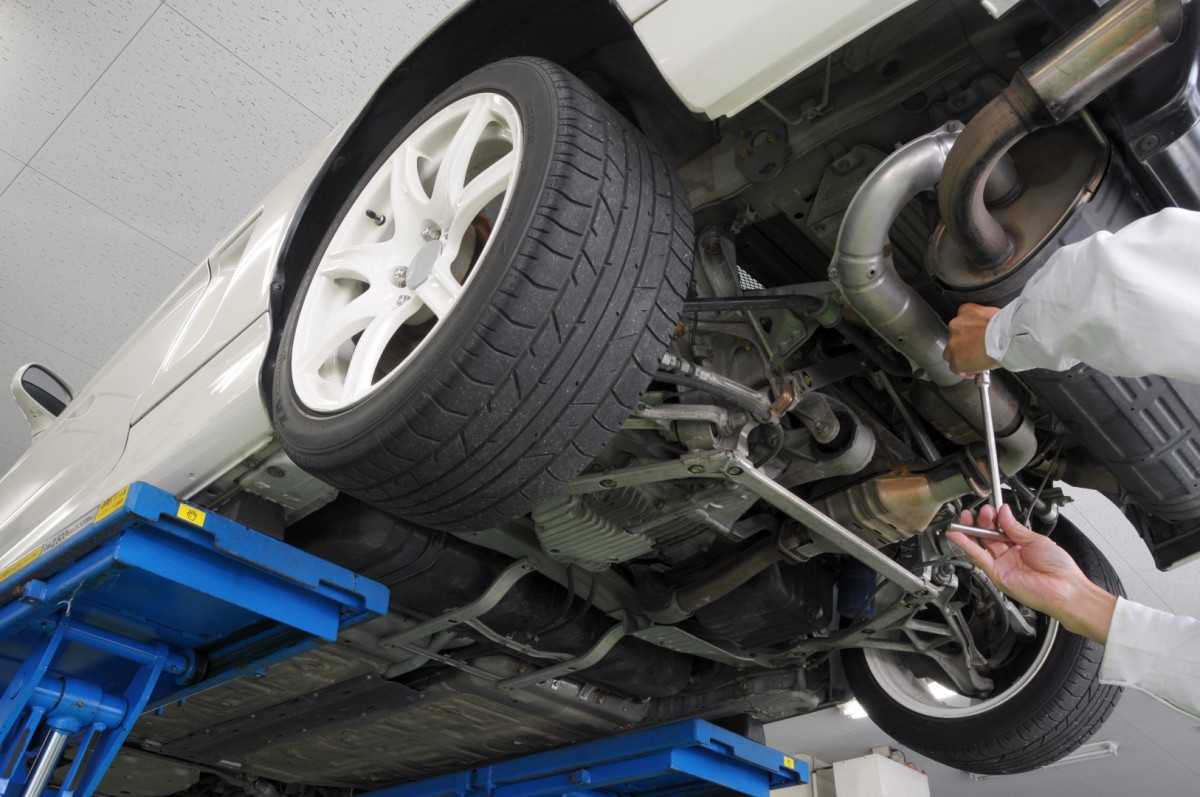

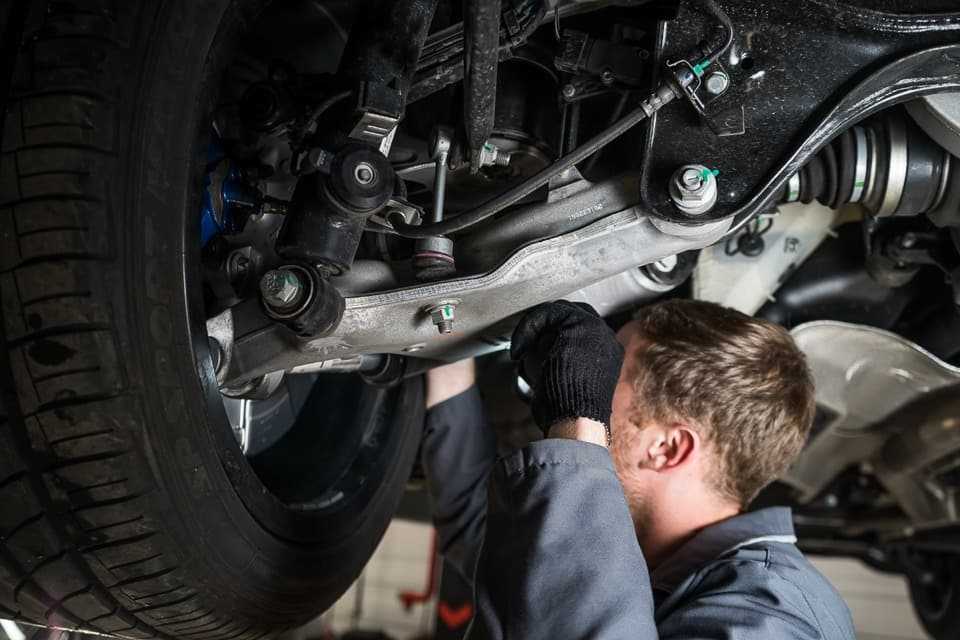

Неисправности и обслуживание подвески авто

Несмотря на то, что производители активно улучшают износостойкость оборудования, из-за плохого состояния дорог их усилия сводятся на «нет» и водители сталкиваются с таким проблемами, как:

1. Деформация рычагов подвески. Причиной такого рода поломки можно назвать низкое качество материала, из которого изготовлена деталь. Проявляется, как правило, при наезде на высокое препятствие или наоборот, въезде в глубокую яму. При достаточно серьезной поломке, появляется характерная вибрация от работы двигателя. Обслуживание на СТО заключается в снятии деформированного рычага, замене вышедших из строя деталей или полной замене оборудования.
2. Изменение углов установки передних колес. Зачастую это происходит в результате изнашивания шарниров передней подвески и приводит к ухудшению вращения колес, чрезмерному расходу топлива. При такой поломке помогает регулировка развала схождения.
3. Износ или поломка амортизатора, нарушение герметичности. Происходит из-за длительной работы, большой нагрузки или попадания мусора. При перемещении жидкости, неисправно работающие клапаны подвержены излишней нагрузке, что со временем приводит к их поломке — образовании течи. Использование неисправных амортизаторов может серьезно навредить транспортному средству, вплоть до разрушения деталей подвески.
4. Поломка опоры амортизатора. Обычно происходит по двум причинам: а) в опоре изнашивается резина; б) выходит из строя подшипник. Характерным признаком поломки является стук, даже при езде по незначительным неровностям.
5. Износ креплений подвески. Крепления можно отнести к расходному материалу, во время эксплуатации их износ неизбежен. Своевременная замена не позволит разрушениям перейти на остальные детали.

Основной причиной поломок подвески является некачественное дорожное покрытие. Кроме того, на срок службы агрегата влияет стиль вождения водителя, качество технического обслуживания или низкопробные комплектующие.

Изучив строение, принцип работы и характеристики подвески, мы можем сделать вывод, что это сложный механизм, требующий внимательного контроля и качественного обслуживания, прежде всего, в целях безопасности в пути. Подвеска оказывает огромное влияние на работу всего автомобиля и условий вождения. Классификация подвесок разнообразна, поэтому каждый сможет выбрать авто по своим критериям.

Торсионная подвеска автомобиля. Понятие и принцип работы

 ТОРСИОННАЯ ПОДВЕСКА АВТОМОБИЛЯ. ПОНЯТИЕ И ПРИНЦИП РАБОТЫ

Добрый день, в сегодняшней статье мы расскажем Вам, про понятие такого важного элемента современного автомобиля, как торсионная подвеска. В материале мы раскроем основные принципы работы, а также параметры надежности торсионной подвески транспортного средства. Кроме того, мы наглядно покажем и поговорим о преимуществах такого типа подвески по сравнению с «МакФерсон» и многорычажной системой.

Кроме того, мы наглядно покажем и поговорим о преимуществах такого типа подвески по сравнению с «МакФерсон» и многорычажной системой.

Современные автопроизводители предлагают сегодня большое количество видов и типов подвесок к своим автомобилям. Самыми популярными среди них являются: пружинные, пневмо-подвески, рессорные, а также торсионные. Все выше перечисленные подвески являются довольно надежными, за исключением некоторых пневматических, которые, как правило, устанавливаются на современные французские автомобили.

Торсионная подвеска является цельнометаллическим валом, который приводится в действие методом кручения. Часть торсиона прикреплено к шасси, а другая часть сцеплена с специальным установленным к кузову транспортного средства рычагу, которая в свою очередь держит ось. Такая подвеска производится с заранее подготовленной и термически абсорбированной стали. Такая сталь может выдерживать колоссальные нагрузки при движении и даже при постоянных механических ударах по ней, из-за плохого дорожного покрытия. Принципом действия подвески торсионного типа является ее функционирование на изгиб, то есть под не большим углом.

Торсионная балка подвески автомобиля, как правило, устанавливается поперечно или же продольно. При продольном типе торсионной подвески грузоподъемность автомобиля составляет более нескольких тонн. В основном такой тип подвески устанавливается на большегрузные транспортные средства или пассажирские микроавтобусы. Для легковых автомобилей применяется поперечный тип торсионной системы, чаще на задней подвеске.

Иногда подвеска, которая регулируется по уровню, позволяет применять способ замены шины или колеса, с помощью опускания трех из четырех колес и следовательно то, которое нам нужно для ремонта приподнимается на необходимый уровень над землей. В этом случае происходит экономия времени на поддомкрачивании кузова и тем самым нет надобности в самом домкрате.

Главным плюсом подвесок торсионного типа является их безграничная долговечность, простота в настройке уровня высоты и эргономичность по длине и ширине автомобиля. Такая подвеска по объему занимает намного меньше пространства, чем подвеска пружинной системы MCPherson, которая и весит в среднем на 100-150 килограмм больше. В эксплуатации подвеска торсионного типа ремонтопригодна в гаражных или даже возле подъездных условиях.

В техническом обслуживании такая система не нуждается вообще, только в регламентном наблюдении через определенных интервал пробега или времени.

Видео обзор: «Торсионная подвеска автомобиля. Понятие и принцип работы»

Надеемся, что наша статья, помогла Вам получить общее понятие о подвеске транспортного средства торсионного типа, а также об основных принципах ее работы и надежности. Кроме того, напомним, что такая система является не обслуживаемой весь срок эксплуатации, который устанавливается заводом изготовителем, например на различных моделях автомобилей Mersedes-Benz, данный срок составляет 10 лет.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ

ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

Недостатки торсионов

• Излишняя поворачиваемость. К этому склонны почти все автомобили, на которых стоит данная подвеска. Водитель должен быть особенно внимательным на поворотах, ведь в этот момент транспортное средство может просто развернуться в другую сторону. На автомобилях марки ЗАЗ с небольшой скоростью эта проблема становится особенно заметной.
• Обработка и технология производства торсионнов – довольно сложные процессы сами по себе. Но иначе производители не могут обеспечить должного уровня упругости материала, высокой прочности. Не обходится без специальных процедур по упрочнению поверхности, иначе металл не будет устойчивым к возникновению на поверхности трещин. В том числе применяются и пластические осадки. Но даже это не останавливает тех, кто пользуется торсионами, чтобы обеспечить более высокий уровень комфорта во время передвижения в самой разной местности.
• Там, где к концам торсионной балки крепятся рычаги, присутствуют игольчатые подшипники. У этой системы возникает несколько ограниченный ресурс по пробегу. Через трещины в прокладках и сальниках в подшипники попадают грязь, вода и пыль, из-за чего сами подшипники быстрее выходят из строя. При этом интенсивность вождения и стиль в этом особенной роли не играют. Гораздо важнее воздействие агрессивных сред плюс старение резинового материала.

Но, благодаря высокому уровню современного сервиса, проблему легко решить, меняя только подшипники или сальники. Иногда нужен ремонт, замена торсионной балки, но это только в худшем случае.

Подвеска типа МакФерсон

Этот тип подвески самый популярный тип передней подвески у всех современных авто класса A-C. В ее конструкцию входят такие элементы как: амортизационная стойка, пружина, подрамник, поперечный рычаг, поворотный кулак и стабилизатор поперечной устойчивости. Подвеска является весьма популярной из-за того, что она простая в устройстве, надежная, дешевая, имеет малый вес и компактность. Из минусов можно выделить: плохая кинематика (из-за изменяющегося развала колес при больших ходах подвески); малая долговечность в сравнении с другими типами подвески и плохая компенсация “клевка” передней части машины при торможении.

Avtochanel

Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

• круглые;
• квадратные;
• прямоугольные;
• набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

• несущему рычагу;
• кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Торсионная подвеска — принцип работы, устройтсво, схема

Самой основной частью торсионной подвески является стержень, работающий на скручивание, прямоугольного или круглого сечения из упругой стали, подвергшейся особой термической обработке. Этот стержень одним концом крепится на кузове автомобиля, а другим на направляющем рычаге. Активное применение торсионная подвеска нашла в бронетехнике, из-за широкого диапазона регулирования клиренса, простоты конструкции и лучшей защищенности, так как такой род подвески спокойно устанавливается внутри боевой машины.

Торсион обладает способностью выдерживать большие механические нагрузки и при скручивании не поддается остаточным деформациям.

В независимости от способа установки торсиона, он предназначен для надежного решения следующих задач:

• Наиболее эффективное поглощение колебаний колес и кузова автомобиля.
• Настройка угла наклона автомобиля на поворотах.
• Обеспечение максимально возможной плавности хода.
• Стабилизация расположения управляемых колес.

Принцип работы торсионной подвески

Чаще всего, торсион жестко крепится на раме автомобиля одним концом, а другой его конец крепится к рычагу, на котором установлена ступица колеса. Как только колесо наезжает на какое-либо препятствие, оно поднимается и скручивает торсион. Для усиления крепления узлов торсионной подвески, применяются дополнительные спиральные пружины и амортизаторы, тем самым, обеспечивается надежная и упругая связь кузова автомобиля и всей его подвижной ходовой частью.

Виды торсионной подвески

Торсионы, в зависимости от положения рычагов на автомобиле, могут располагаться вдоль или поперек кузова. В случае, когда торсионы установлены вдоль, рычаги расположены поперек автомобиля и угол подъема колес направлен в сторону автомобиля по диагонали. Если торсионы расположены поперек автомобиля, рычаги расположены вдоль и угол подъема колес направлен вверх вдоль длины автомобиля.

Преимущества и недостатки

Как и любой род подвески, торсион имеет свои достоинства и недостатки, которые определяют его применение для каких-то конкретных целей.

Преимущества

1. Легкость в монтаже и техническом обслуживании. Торсионная подвеска обладает самой большой периодичностью обслуживания.

2. По сравнению с любым другим видом подвески, торсион обладает самыми компактными размерами и занимает очень мало места. Помимо этого, он обладает очень малым весом, уменьшая, тем самым, вес автомобиля в целом.

3. Торсионная подвеска хорошо поддается регулированию по высоте. Таким образом, можно изменить клиренс транспортного средства, не внося существенных изменений в конструкцию подвески.

4. При возникновении крена, торсион обеспечит самую лучшую управляемость автомобиля.

5. Повышенная ремонтопригодность, простота регулировок и надежность эксплуатации.

В техническое обслуживание подвески входит подтяжка крепежного болта, которая выполняется с помощью всего одного гаечного ключа. Это, пожалуй, является одно из самых главных пояснений простого технического обслуживания.

Недостатки

1. Присутствие в конструкции торсионной подвески игольчатых подшипников. Эти подшипники очень часто выходят из строя после повреждения пыльников и сальников. Через трещины в резине грязь попадает в механизм подшипника и очень быстро выводит его из строя. Поэтому рекомендуется по чаще осматривать днище автомобиля.

2. Сложность технологии производства торсионов. Чтобы достичь качественных механических характеристик металла, его нужно подвернуть большому количеству обработок, что весьма существенно повышает стоимость торсиона.

3. Автомобили с торсионной подвеской обладают склонностью к излишней поворачиваемости. Это особенно актуально для небольших автомобилей на скользкой дороге. В связи с чем, водитель должен проявлять повышенную внимательность и аккуратность при управлении таким автомобилем.

Причина, по которой применение торсионов в автомобильной подвеске ограничено, является сложность процесса получения полностью независимой подвески, которая смогла бы обеспечить самый высокий уровень комфорта. Не смотря на это, конструкторы нашли решение в применении торсионной балки и вращающихся амортизирующих рычагов. Таким образом, получается самая высокая независимость колес и плавность хода при движении.

С учетом достоинств и недостатков, торсионная подвеска больше не применяется на пассажирских автомобилях. Теперь она устанавливается только на грузовиках и военной гусеничной технике.

https://youtube.com/watch?v=s1LH9EikhuI

Где используется торсионная подвеска

Использование подобной подвески широко практиковалось в период Второй мировой войны. Это касалось танков и другой бронетехники. После такой апробации технологию приняли на вооружение все ведущие европейские автопроизводители и компании США. На передней подвеске торсионы впервые появляются в 1961 году в модели Jaguar E-Type. В СССР помимо Запорожцев их интегрировали в ЗИЛы и ЛУАЗы. Позже из-за своей специфики торсионы перестали использоваться в пассажирском транспорте. Хотя некоторые внедорожники и грузовики таких производителей как GM, Ford, Dodge Mitsubishi до сих пор выпускаются с подвеской именно на базе торсионов.

Несмотря на свою более чем 80-летнюю историю торсионы использовались и используются в производстве нескольких видов подвесок:

• на продольных рычагах – находила применение в задней подвеске малогабаритных авто, а сегодня уже неактуальна;
• независимая система на двойных поперечных рычагах – в настоящее время успешно поддерживает работоспособность некоторых моделей внедорожников;
• полузависимая (полунезависимая) – широко используется в легковом транспорте классов «А», «В» и «С».

Задняя независимая

Поперечные торсионы задней подвески устанавливаются в паре с продольными рычагами. Пример конструкции приведен на изображении ниже.

Интересным примером автомобиля с поперечными торсионными валами и продольными рычагами является Renault 16. Машина имеет различную колесную базу справа и слева. Расстояние между передним и задним колесами справа и слева отличается на несколько сантиметров. Причиной такого инженерного решения является последовательное расположение валов один за другим. Это слегка ухудшило управляемость автомобиля, но позволило увеличить багажное отделение.

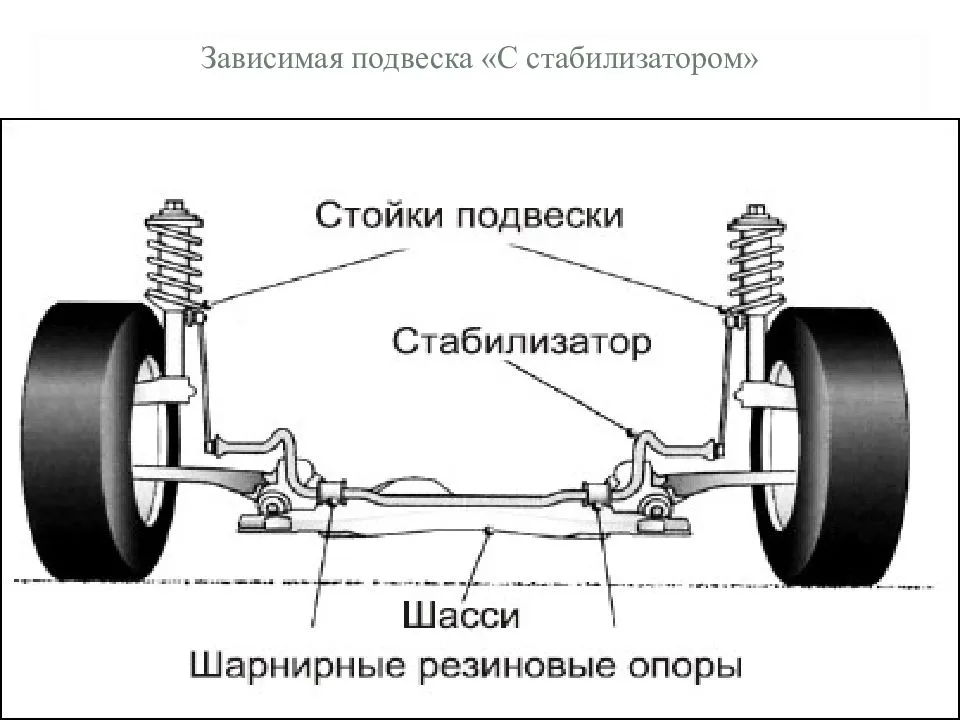

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.
