Где находится коммутатор на ниве

Выбор БСЗ

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

1. 1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
   2. Коммутатор с номером 36.3734 или 3620.3734.
   3. Высоковольтная катушка (бобина). Маркировка 27.3705
   4. Тонкие провода с разъемами.

https://youtube.com/watch?v=fMkFl_YsU1E

По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

Бесконтактная система зажигания (БСЗ) на 2121

Рег.: 25.10.2011 Сообщений: 5 Откуда: Россия Кемерово Возраст: 47 Авто: ВАЗ 2121 1987

Рег.: 23.08.2009 Тем / Сообщений: 2 / 11890 Откуда: Нижегородская область Выксунский р-он Возраст: 36 Авто: ВАЗ-2121 1985 г.в. ВАЗ-21093 1994 г.в.

Рег.: 07.01.2015 Сообщений: 39 Откуда: Москва Возраст: 33 Авто: ВАЗ 2121, 1988

Рег.: 27.10.2011 Тем / Сообщений: 27 / 2514 Откуда: Москва, р-н Сокол Возраст: 51 Авто: НАДЕЖДА 2120-41 2001 г.в., 1,8 ; JAC Rein

Хлопки в карбюраторе при попытке разгона это или очень раннее зажигание или нехватка топлива (низкий уровень, недокачивающий насос, неправильная работа газового редуктора и т.п.). Если хлопки начались после замены системы зажигания, то проверь правильно ли поставил трамблер:

при высталении шкива коленвала по метке бегунок трамблера должен смотреть носиком или противоположным концом примерно на точку, расположенную на 1-1,5 см вперед от второй гайки клапанной крышки по левой стороне. Какой конец бегунка смотрит на это место зависит от того, в ВМТ какого цилиндра встал движок после совмещения меток

(Для проверки не важно). иправильно ли у тебя отрегулировано зажигание. Как регулировать — смотри в соотв теме или ФАК, лень в сороковой раз писать об этом

Как регулировать — смотри в соотв теме или ФАК, лень в сороковой раз писать об этом.

Если бы у тебя был инжектор, то можно было бы заподозрить еще попадание воздуха к дросселю мимо ДМРВ, например через дыру в патрубке или забитые форсунки. (часто бывает по осени, если все лето ездить только на газу)

В первую очередь проверь зажигание, выставь, желательно со стробоскопом, и только потом, если не поможет, стоит заниматься системой питания.

Шуруп забитый молотком держит лучше чем гвоздь закрученный отверткой.

Перенос модуля зажигания Шнивы

Нередко на БУ машинах можно столкнуться с тем, что прежний владелец перенес катушки в другое место. Перенос модуля актуален ввиду причин.

1. Снижение нагрева корпуса – начинка коробки боится повышенной температуры.
2. Исключение попадания пыли и влаги.
3. Удобство обслуживания.

Замена места расположения блока выглядит так.

• гаечным ключом откручивается корпус детали от посадочного места;
• далее можно снять сам модуль;
• выбрать место, куда можно перенести коробок – следует учитывать длину проводов;
• закрепить винтами катушку на корпусную панель автомобиля.

Аналогично деталь переносится на Нексии и других моделях ВАЗ.

Конструкция системы зажигания автомобиля Нива ВАЗ-2121

Система зажигания – бесконтактная. Состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.

Датчик-распределитель зажигания 3810.3706 — четырехискровой, с бесконтактным датчиком управляющих импульсов и встроенными вакуумным и центробежным регуляторами опережения зажигания.

Начальный угол опережения зажигания при частоте вращения коленчатого вала 750–800 мин –1 должен составлять 1±1° до ВМТ.

Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы — для этого служит ротор (бегунок).

Для того чтобы не ошибиться при сборке, бегунок устанавливается на опорную пластину центробежного регулятора только в одном положении.

В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.

Работа бесконтактного датчика основана на эффекте Холла.

При включенном зажигании на датчик подается напряжение питания. При вращении валика датчика-распределителя через зазор датчика проходит стальной экран с прямоугольными вырезами.

Пока в зазоре находится пластина экрана, с управляющего вывода датчика снимается напряжение, как только в зазоре оказывается вырез, напряжение на управляющем выводе резко падает.

Таким образом, бесконтакный датчик за каждый оборот валика датчика-распределителя выдает четыре прямоугольных импульса (по числу вырезов в экране), что соответствует моменту зажигания в каждом из цилиндров двигателя.

Проверить работоспособность бесконтактного датчика можно, собрав схему, показанную на рисунке.

Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра.

Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания).

Неисправный датчик ремонту не подлежит (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).

Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также визуально, после частичной разборки датчика-распределителя), проверьте осевой люфт валика и посадку экрана.

При необходимости замените датчик-распределитель. Центробежный регулятор увеличивает угол опережения зажигания с ростом числа оборотов двигателя, вступая в работу при 900–1400 мин –1 .

При вращении валика датчика- распределителя грузики регулятора под действием центробежных сил расходятся, преодолевая сопротивление пружин, и сдвигают опорную пластину центробежного регулятора по часовой стрелке относительно валика.

Для оптимальной работы регулятора пружины имеют разную жесткость.

Более жесткая (толстая) пружина вступает в работу позже, примерно на середине полного хода пластины — поэтому она надета на стойку с зазором, тогда как более мягкая (тонкая) пружина всегда натянута.

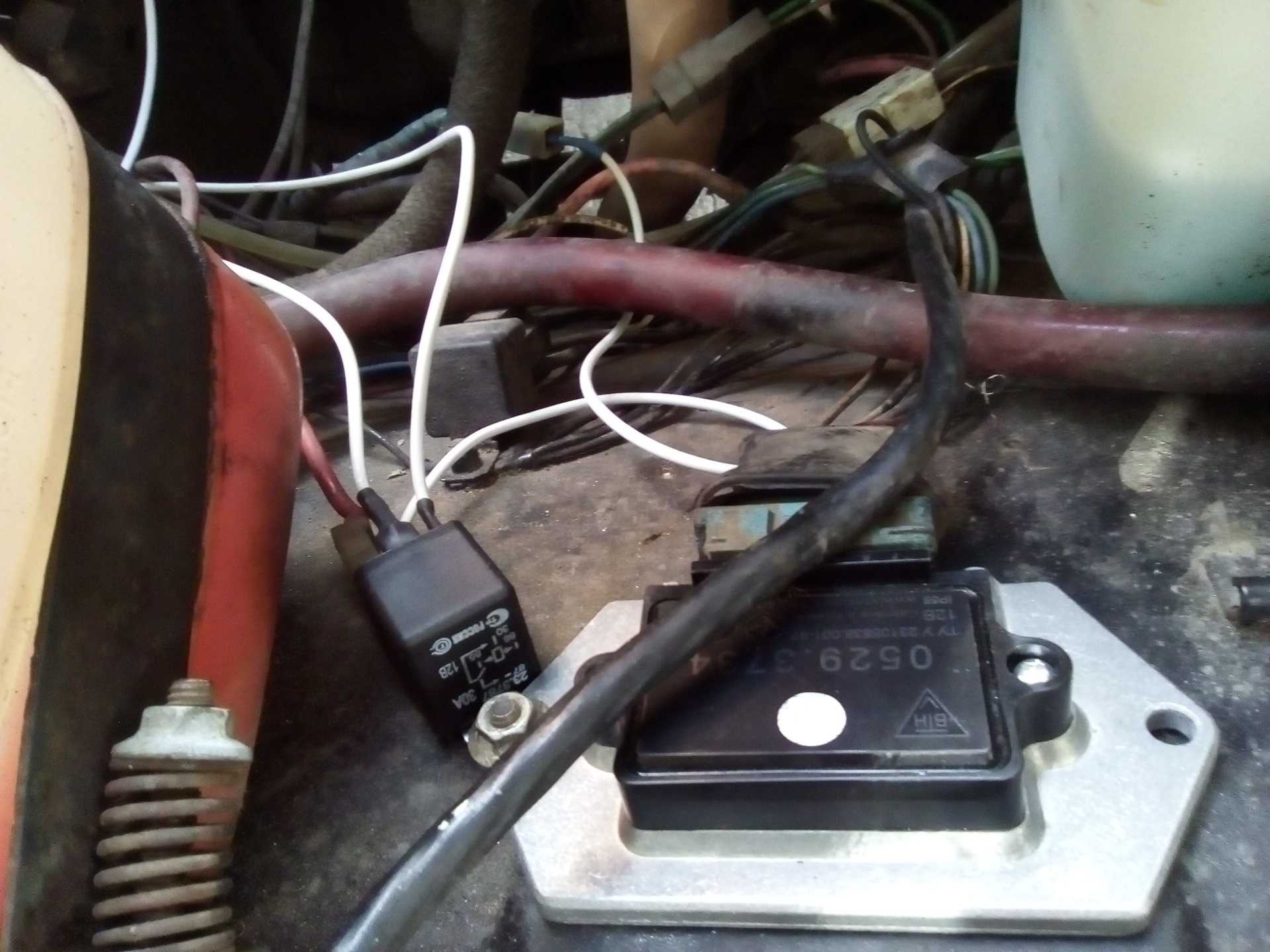

Модуль зажигания нового образца

Модуль зажигания нового образца, как я уже говорил выше фирма Бош, правда в отличие расходомера который производится в германии, данное изделие делается в Бразилии. Но Бош, он и в Африке Бош ))) Что заметил нивоводский народ после установки данных модулей зажигания?

1. Центральные контакты для свечных проводов сделаны чуточку толще чем в российском варианте и высоковольтные провода садятся очень плотно.
2. После установки легче пуск после холодных ночей и капельку улучшается «прием» двигателя во время движения.
3. По своей приспособе результаты таковы. Пробивает искрой просвет до 2 см. Отечественное изделие берет планку только в 1 см, после чего движок уже начинает работать на 3 цилиндрах.

Отнес я модуль зажигания к разделу «детского тюнинга», хотя по большому счету, это просто обычная качественная запчасть с теми характеристиками, которые были заложены в «эталонный» двигатель.

Частый вопрос: модули зажигания достаточно похожи, как определить что стоит на машине?

Ответ: Посмотрите на входной разъем модуля. Если к нему подходит 4 проводочка — перед вами старый вариант. Если 3 проводочка — новый.

Сегодня занимался небольшим ремонтом двигателя, необходимо было совместить метки ВМТ на РВ и КВ. Решил оставить здесь запись, что бы самому не забыть)), а может кому то еще пригодится. Метка на РВ, она одна такая.

Есть еще крепление отметчика датчика фаз, это нам не надо.

На демпфере КВ немного сложней, в виду труднодоступности (если не снят радиатор). Но посмотрев на снятый шкив, все становится понятно. Можно на ощупь найти место без зуба и против часовой стрелки отсчитать 20 зубьев, там и искать метку.

А так в реальной обстановке. Напротив метки можно маркером поставить риску, будет хорошо видно.

Для ее поиска ничего снимать дополнительно не надо, рука пролазит свободно, довернуть шкив до положения, когда можно удобно нарисовать риску. Ну и в заключении, проще сначала выставить метку на звездочке РВ а потом искать метку на демпфере, будет где то рядом с датчиком коленвала(ДПКВ). Поскольку за один оборот РВ, коленвал делает два оборота, то искать надо в районе +- 5 зубьев.

Самостоятельно выставляем метки ГРМ на Ниве Газораспределительная

Шевроле система любого двигателя должна правильно работать. Если в её работе возникают неполадки, ведёт это к преждевременному износу мотора и многочисленным Для. поломкам точной регулировки ГРМ используются метки специальные, в соответствии с которыми выставляются валы в правильном. О двигателе выставлении меток на автомобиле Шевроле расскажем мы и Нива в этой статье.

Chevrolet Niva ♥♥♥ › Бортжурнал › Электрическая схема автомобиля Chevrolet NIVA

Электрическая схема автомобиля Chevrolet NIVAОбозначения к электрической схеме автомобиля Chevrolet Niva — двигатель 2123:

1 — правая блок-фара; 2 — звуковой сигнал; 3 — лампа подкапотная; 4 — выключатель подкапотной лампы; 5 — стартер; 6 — аккумуляторная батарея; 7 — генератор; 8 — датчик температуры воздуха; 9 — левая блок-фара; 10 — выключатель электро стеклоподъемника правой передней двери; 11 — мотор-редукторы электро стеклоподъемников; 12 — выключатель плафона освещения салона в замке двери; 13 — мотор-редуктор блокировки замка двери; 14 — колодка подключения к правой передней колонке аудиосистемы; 15 — электродвигатель отопителя; 16 — датчик скорости; 17 — электродвигатель омывателя ветрового стекла; 18 — электродвигатель очистителя ветрового стекла; 19 — выключатель плафона освещения салона в замке двери водителя; 20 — мотор-редуктор блокировки замка двери водителя; 21 — датчик уровня тормозной жидкости; 22 — колодка подключения к левой передней колонке аудиосистемы; 23 — выключатель электро стеклоподъемника правой передней двери; 24 — выключатель электро стеклоподъемника левой передней двери; 25 — монтажный блок; 26 — реле включения электро стеклоподъемников; 27 — реле включения звукового сигнала; 28 — колодка диагностики; 29 — блок управления системой блокировки замков дверей; 30 — колодка подключения к жгуту проводов системы обогрева передних сидений; 31 — колодка подключения к жгуту проводов системы впрыска; 32 — комбинация приборов; 33 — правый боковой указатель поворота; 34 — лампа освещения вещевого ящика; 35 — выключатель лампы освещения вещевого ящика; 36 — выключатель зажигания; 37 — выключатель сигналов торможения; 38 — выключатель ламп света заднего хода; 39 — блок контрольных ламп; 40 — регулятор электро корректора фар; 41 — регулятор освещения приборов; 42 — подрулевой переключатель; 43 — левый боковой указатель поворота; 44 — переключатель электродвигателя отопителя; 45 — дополнительный резистор электродвигателя отопителя; 46 — датчик включения стояночного тормоза; 47 — выключатель заднего противотуманного света; 48 — выключатель противотуманных фар; 49 — выключатель обогрева заднего стекла; 50 — переключатель наружного освещения; 51 — выключатель аварийной сигнализации; 52 — колодка подключения к правой задней колонке аудиосистемы; 53 — электробензонасос с датчиком уровня топлива; 54 — лампы подсветки рычагов управления отопителем; 55 — датчик включения блокировки дифференциала; 56 — прикуриватель; 57 — лампа подсветки; 58 — блок управления автомобильной противоугонной системой; 59 — плафон освещения салона; 60 — плафон индивидуального освещения салона; 61 — колодки подключения к головному устройству аудиосистемы; 62 — колодка подключения к левой задней колонке аудиосистемы; 63 — правый задний фонарь; 64 — фонарь освещения багажника; 65 — фонари освещения номерного знака; 66 — электродвигатель омывателя стекла двери задка; 67 — электродвигатель очистителя стекла двери задка; 68 — элемент обогрева стекла двери задка; 69 — дополнительный сигнал торможения; 70 — левый задний фонарь

Схема электрических соединений системы управления двигателем

Обозначения к схеме электрических соединений системы управления двигателем:

1 — свечи зажигания; 2 — форсунки; 3 — модуль зажигания; 4 — контроллер; 5 — главное реле; 6 — блок предохранителей, защищающий силовые цепи главного реле и реле левого электровентилятора; 7 — реле правого электровентилятора; 8 — предохранитель, защищающий цепь постоянного питания контроллера; 9 — датчик массового расхода воздуха; 10 — датчик положения дроссельной заслонки; 11 — датчик температуры охлаждающей жидкости; 12 — регулятор холостого хода; 13 — датчик концентрации кислорода; 14 — датчик детонации; 15 — датчик положения коленчатого вала; 16 — электромагнитный клапан продувки адсорбера; 17 — электродвигатель левого вентилятора системы охлаждения; 18 — дополнительный резистор; 19 — электродвигатель правого вентилятора системы охлаждения; 20 — датчик контрольной лампы недостаточного давления масла; 21 — реле электробензонасоса; 22 — датчик указателя температуры охлаждающей жидкости; 23 — реле левого электровентилятора; 24 — дополнительное реле правого электровентилятора; 25 — блок предохранителей, защищающий силовые цепи дополнительного реле, реле правого электровентилятора и реле электробензонасоса; А — к клемме «-» аккумуляторной батареи; В — к клемме «+» аккумуляторной батареи; С — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки соединения с «массой»

Что собой представляет и каков принцип работы коммутатора зажигания

Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке

Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.

Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.

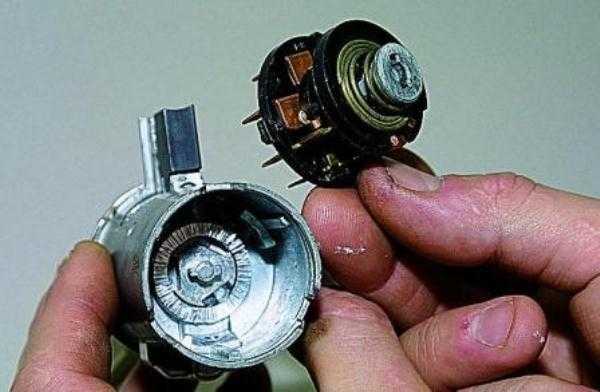

Замок зажигания и особенности его замены

Модуль системы зажигания для Нивы Перед тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять. Как производится замена замка зажигания Нива:

1. Сначала отключается аккумулятор и демонтируется рулевая колонка.
2. Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
3. Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
4. Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
5. Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.

1. Открутите болты крепления ЗЗ.

2. Извлеките узел из места установки.

3. Демонтируйте контактную часть и замените ее.

tosha3692 › Блог › Регулировка зажигания с помощью стробоскопа

Первое и главное — для того, что бы грамотно разобраться с «зажиганием» необходим прибор, в народе называемый — «стробоскоп». Что он делает — освещает в импульсном режиме метку положения коленчатого вала в момент искрообразования… Сложно ? Давайте проще. Когда на работающем двигателе мы направляем луч этого прибора на метку, служащую для регулировки опережения зажигания, нам эта метка видна как неподвижная, хотя находится на вращающемся маховике или шкиве (зависит от модели автомобиля ). Получается так за счёт стробоскопического эффекта, отсюда и название — «стробоскоп». «Стробоскопов» сейчас выпускается множество, главное отличие в осветителе, это или импульсная лампа или светодиод. Плюс светодиодного — компактность, легче добраться в глубины моторного отсека. Плюс «лампового» — яркость освещения, легче разглядеть заржавевшую, загрязнённую метку. Инструкции к приборам по подключению и куда на каких машинах «светить» вы изучите самостоятельно, поэтому останавливаться на этом не буду.

Итак, если главный инструмент для работы с зажиганием у нас имеется, приступим к проверке и регулировке.

Любой распределитель зажигания ( «трамблёр» ) имеет две системы коррекции — центробежный корректор и вакуумный. В процессе работы двигателя угол опережения зажигания постоянно изменяется в зависимости от количества оборотов и нагрузки, это нужно для оптимизации процесса сгорания топливной смеси, а оптимально, это значит экономично и мощно…

Проверить работоспособность систем коррекции нам и поможет наш «стробоскоп». Начнём…

1 — двигатель прогрет, «подсос» убран, холостые обороты отрегулированы по норме или чуть ниже, вакуумная трубка, идущая от карбюратора к «вакуумнику» трамблёра снята. На таком режиме проверяем и регулируем установку начального угла опережения зажигания. ( «классика» — от 2-х до 7-ми градусов, в зависимости от рабочего объёма двигателя; 08 — 010 — 1100см. — 6 град., 1300см. — 1 град., 1500см. — 4 град. Подробнее в описании автомобиля ).

2 — При увеличении оборотов двигателя, примерно до 2-х тыс., угол опережения должен увеличиваться на 5 — 7 град., если этого не происходит, значит центробежный регулятор у нас не работает. Основная причина — заклинивание центробежного механизма, чаще всего, из — за окисления. Ремонт — разборка, чистка, смазка. Помимо этого, частенько ломаются и пружины механизма.

3 — Проверка работы вакуумного регулятора опережения зажигания немного посложнее, т. к. его работа связана с работой карбюратора. Главное условие нормальной работы вакуумного корректора — при работе двигателя на холостых оборотах, разряжения в трубке, идущей от карбюратора к «вакуумнику», быть не должно. Разряжение должно появляться только при увеличении оборотов двигателя. Своевременность появления разряжения в трубке можно проверить приложив к ней кончик языка ( к тому концу трубки, который мы сняли в начале проведения процедуры с «вакуумника» трамблёра ). Если карбюратор не обеспечивает своевременного появления разряжения в трубке, то нормальная работа вакуумного корректора невозможна, даже при полностью исправном механизме трамблёра.

При наличии своевременного разряжения, т. е. при правильной работе карбюратора, приступаем к проверке работоспособности самого вакуумного регулятора. Подсоединяем вакуумную трубку обратно к трамблёру и снова «светим стробоскопом» на метку. При увеличении оборотов метка должна «уходить» ещё выше, раза в два, чем она «уходила» с отсоединённой трубкой. Суммарный угол опережения складывается из трёх величин — начальный угол опережения зажигания, плюс дополнительное опережение, создаваемое центробежным регулятором, плюс доп. опережение от «вакуумника». Суммарный угол может достигать 30 градусов, в зависимости от режима работы двигателя, его модели и характеристик трамблёра.

Распределители зажигания имеют определённые, заданные характеристики работы, точные их параметры и их соответствие стандарту можно определить только на специальных стендах. В нашем случае мы можем только определить работает та или иная система, вообще, или не работает. Опытный мастер, конечно, может и «на глаз» достаточно точно определить правильность характеристик работы трамблёра и откорректировать их, но для этого нужны долгие годы практической работы.

И последнее, если одна из систем коррекции опережения зажигания или обе не работают, то заметно теряется динамика разгона автомобиля, могут появиться «провалы», увеличивается расход бензина.

источник

Неисправности бобины — катушки зажигания Нива 21213

В бесконтактной системе зажигания карбюраторного двигателя 1,7 автомобиля Нива 21213 применяется катушка зажигания (бобина) 27.3705.

Она достаточно надежна и может прослужить не один год. Но как и любое электрооборудование катушка может внезапно (или постепенно) выйти из строя. Разберемся какие бывают неисправности бобины на Ниве 21213, как понять, что не работает именно она и как устранить неисправность если это возможно.

Признаки и причины неисправности катушки зажигания Нива 21213

— Двигатель автомобиля Нива 21213 не запускается

Причина — катушка перестала вырабатывать ток высокого напряжения (возможно «обрыв» в ее обмотках). В результате нет тока — нет искры на свечах зажигания, нет поджига топливной смеси. Стартер будет крутить коленчатый вал в холостую, двигатель не запустится.

Первичная и вторична я обмотки катушки бесконтактной системы зажигания автомобиля Нива 21213 с карбюраторным двигателем

— Двигатель «троит» и пытается заглохнуть на холостом ходу

Особенно часто проблема наблюдается в сырую, дождливую погоду. Причина — «пробой» изоляции обмоток катушки на «массу». Ток уходит не на электроды свечей зажигания, а сразу на «массу». Сила искры снижается, она то пропадает, то появляется. Нормальное горение топливной смеси в камерах сгорания нарушается, энергии на проворачивание коленчатого вала не хватает, двигатель «троит» и пытается поскорей заглохнуть. Очень часто такой «пробой» случается в крышке катушки (например, у основания центрального вывода).

— Провалы и рывки после резкого нажатия на педаль газа

Пропуски искрообразования, ослабление искры не дадут полноценно сжигать топливную смесь. Двигатель будет «захлебываться» при резком нажатии на педаль газа.

В качестве бонуса к перечисленным признакам неисправности катушки зажигания Нива 21213 водитель получит снижение мощности и приемистости двигателя автомобиля и постоянно растущий его топливный аппетит.

Как определить неисправность катушки зажигания и справится с проблемой самостоятельно?

Перечисленные признаки могут являться симптомами неисправности других систем двигателя автомобиля, а не только катушки зажигания. Поэтому, чтобы сузить круг поиска проблемы сразу проводим проверку наличия искры на центральном бронепроводе. Есть искра — с катушкой все в порядке, нет заменяем ее на новую или заведомо исправную.

Проверка наличия искры на центральном высоковольтном проводе

Для проверки включаем зажигание вынимаем наконечник центрального высоковольтного провода из крышки трамблера и подносим его к «массе». Например к двигателю. Зазор до «массы» 0,5-0,7 мм. Лучше всего наконечник провода установить в какой-либо зажим или держатель и не касаться его руками во избежание поражения электрическим током высокого напряжения. Помощник прокручивает двигатель стартером, а мы со стороны наблюдаем искру в зазоре.

Если искра есть — катушка исправна и причину неисправности нужно искать дальше в высоковольтной цепи системы зажигания (крышка трамблера, бегунок, высоковольтные провода, свечи).

Если искры нет, нужно проверить поступает ли ток на вывод «Б» катушки. Если тока нет, ищем по схеме неисправность («обрыв») в низковольтной цепи системы зажигания, а катушку не трогаем. В случае, когда ток есть, а катушка не работает, приговариваем ее к замене.

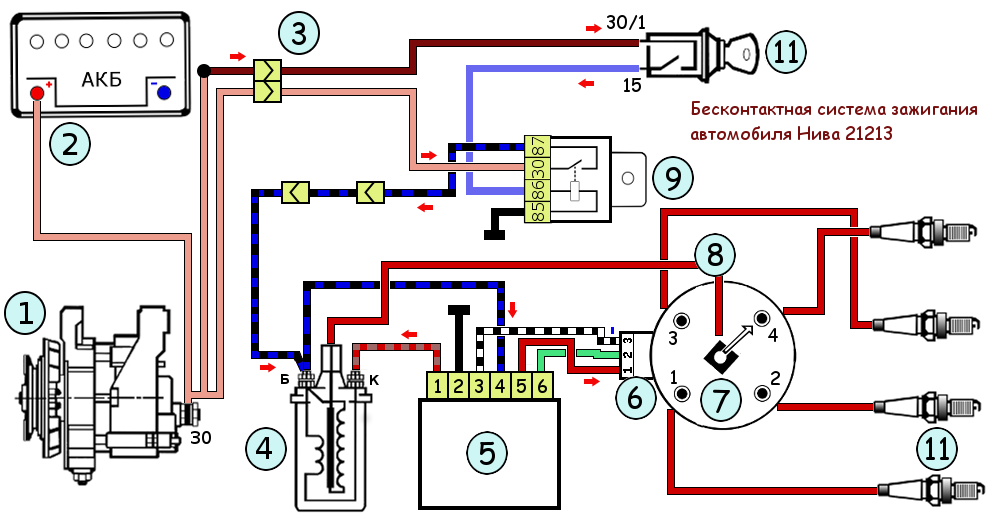

Схема бесконтактной системы зажигания автомобиля Нива 21213 по ней можно «вычислить» неисправный участок электрической цепи

Перед заменой можно попробовать проверить катушку при помощи омметра (мультиметра с режимом омметра) на наличие обрыва или замыкания в обмотках чтобы окончательно вынести ей вердикт. См. «Как проверить катушку зажигания Нива 21213».

Проверка первичной обмотки катушки зажигания

Примечания и дополнения

— В бесконтактной системе зажигания карбюраторного двигателя 1,7 л автомобиля Нива 21213 применяется катушки зажигания 27.3705, 27.3705-01, 027.3705, или 8352.12, АТЕ1721. Они маслонаполненные с разомкнутым магнитопроводом.

— Опытными нивоводами рекомендуется всегда возить с собой запасную исправную катушку зажигания, что бы отказ штатной катушки не стал причиной задержки в пути.

ВАЗ 21213 | Порядок зажигания

От правильности последовательности воспламенения воздушно-топливной смеси в цилиндрах двигателя зависит эффективность отдачи и общая работоспособность силового агрегата, — во избежание подобных нарушений производите отсоединение ВВ электропроводки поочередно, аккуратно маркируя каждый провод.

90 сообщений на предыдущих страницах
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:	Проделайте следующее:
– обрыв в проводах между датчиком-распределителем зажигания и коммутатором	– проверьте провода и их соединения; поврежденные провода замените
– неисправен бесконтактный датчик	– проверьте датчик с помощью переходного разъема и вольтметра; неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:	Проделайте следующее:
– обрыв в проводах, соединяющих коммутатор с выключателем или с катушкой зажигания	– проверьте провода и их соединения; поврежденные провода замените
– неисправен коммутатор	– проверьте коммутатор осциллографом; неисправный коммутатор замените
– не срабатывает выключатель зажигания	– проверьте, замените неисправную контактную часть выключателя зажигания
Не подается высокое напряжение к свечам зажигания:	Проделайте следующее:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке датчика-распределителя зажигания	– проверьте и при необходимости замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе датчика-распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе датчика-распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки датчика-распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–2
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Слишком раннее зажигание в цилиндрах двигателя	Проверьте, отрегулируйте момент зажигания
Большой зазор между электродами свечей зажигания	Проверьте, отрегулируйте зазор между электродами
Ослабли пружины грузиков регулятора опережения зажигания в датчике-распределителе зажигания	Замените пружины, проверьте работу центробежного регулятора на стенде
Повреждены провода в системе зажигания, ослаблено крепление проводов или окислены их наконечники	Проверьте провода и их соединения. Поврежденные провода замените
Износ электродов или замасливание свечей зажигания, значительный нагар; трещины на изоляторе свечи	Проверьте свечи, отрегулируйте зазор между электродами, поврежденные свечи замените
Износ или повреждение контактного уголька в крышке датчика-распределителя зажигания	Замените контактный уголек
Сильное подгорание центрального контакта ротора датчика-распределителя зажигания	Зачистите центральный контакт
Трещины, загрязнение или прогары в роторе или крышке датчика-распределителя зажигания	Проверьте, замените ротор или крышку
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков	Проверьте, замените поврежденные детали
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените

Порядок зажигания и направление вращения распределителя для различных моделей показан на иллюстрациях.

Порядок зажигания и направление вращения распределителя на моделях 1.5 л (двигатель 4g15) и 1.8 л (двигатель 4g93) 1993 ÷ 1996 г.г. вып.
