Генератор 2121 (21214, 21213) на ниву: подключение, перенос наверх и решение неисправностей

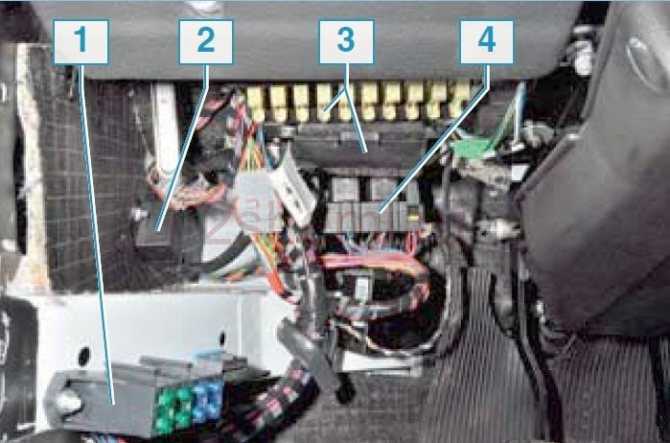

Реле и предохранители Нива

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля. Для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

блок предохранителей системы управления двигателем;
реле очистителя ветрового стекла;
блоки предохранителей ВАЗ-2121;
блок реле системы управления двигателем.

Основной блок предохранителей

Обозначение и ток, А	Защищаемые цепи
F1 (16)	Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2 (8)	Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8)	Правая фара (дальний свет)
F5 (8)	Левая фара (ближний свет)
F6 (8)	Правая фара (ближний свет)
F7 (8)	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8 (8)	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10 (16)	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)	Резерв
F12 (8)	Резерв
F13 (8)	Контакты реле противотуманного света в задних фонарях
F14 (16)	Предохранитель прикуривателя
F15 (16)	Резерв
F16 (8)	Резерв

Блок предохранителей системы управления двигателем

Обозначение и ток, А	Защищаемые цепи
F1 (30)	Контакты реле правого электровентилятора
F2(30)	Контакты реле левого электровентилятора
F3 (15)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Слева под панелью приборов, на кузове, расположен блок из четырех предохранителей системы управления двигателем и диагностический разъем. Для доступа к блоку отворачиваем два самореза и снимаем кожух.

Реле системы управления двигателем

Ниже основного блока предохранителей находятся реле системы управления двигателем.

реле зажигания;
главное реле Нива;
реле правого электровентилятора;
реле левого электровентилятора;
реле топливного насоса;
предохранитель бензонасоса (F5, 15 А).

Блок с реле под приборной панелью

Под панелью приборов, чуть выше педали газа, расположен блок с четырьмя реле.

реле заднего противотуманного света Нива;
реле включения обогрева стекла двери багажного отделения;
реле ближнего света фар;
реле дальнего света фар.

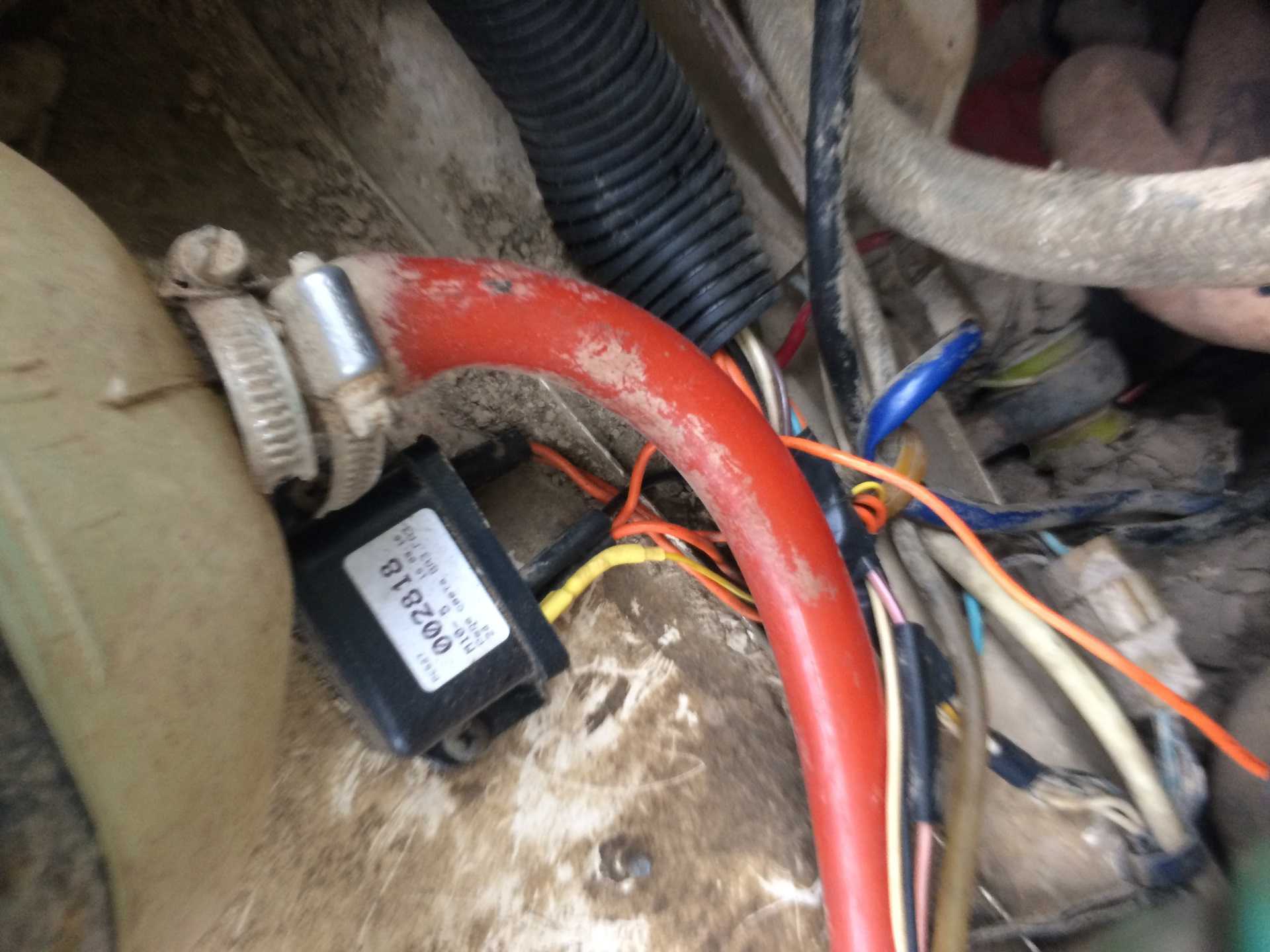

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации.

Блоки для LADA 4X4 2021 ГОДА

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

Система зажигания: проводка на Нива 21213

От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
Ее минусовой вывод соединить на «массу»;
Включить зажигание – повернуть ключ в замке в положение «II»;
Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
При включенном зажигании вытащить центральный провод от катушки из трамблера;
Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
На несколько секунд включить стартер;
Если искра проскакивает – катушка исправна.

Описание устройства

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое. Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

Генератор Нива 21214

Проводка и соединения

Одно из самых слабых мест в схеме питания Нивы (да и любого другого автомобиля) – соединение силового провода с генератором. Устройство расположено низко и практически не защищено от воды и грязи. Даже если это соединение выглядит нормальным, имеет смысл его разобрать и осмотреть место контакта. Разбираем, осматриваем, при необходимости зачищаем, наносим токопроводящую смазку, собираем.

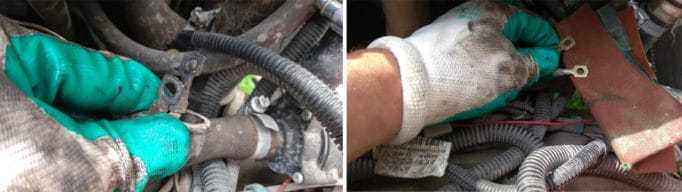

Наконечники силовых проводов явно требуют чистки

Следующее слабое место – соединение минусового провода АКБ с двигателем. Расположено оно не в самом удачном месте и постоянно в грязи. В результате соединение окисляется и хороший контакт пропадает. Делаем то же самое: разбираем, чистим, собираем.

Соединение минусового провода с массой на Ниве

Наконечник на клемме аккумуляторной батарее Шевроле просто лопнул

В остальном же проводка и соединения на Нивах ведут себя вполне корректно, но это не значит, что все это будет стоять вечно. Не ленимся, осматриваем соединения, провода. При необходимости прозваниваем.

Как проверить генератор авто? 5 способов проверки мультиметром

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Рис. 1 Проверка генератора авто

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя.

Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.

Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.

Таблица типичных неисправностей генератора

Устройство автомобильного генератора ссылка 1Обозначения клемм генератора, схемы ссылка 2Как проверить ДМРВ своими руками ссылка3

О том как проверить автомобильный генератор своими руками

Генератор играет в автомобиле очень важную роль, для двигателя он — вроде мини электростанции, которая снабжает всю бортовую сеть автомобиля, включая аккумулятор (АКБ). Неисправность генератора приведет к неминуемой полной разрядке АКБ, после чего двигатель вашего автомобиле просто перестанет работать, равно как и вся бортовая сеть.

В итоге вам придется «прикуривать» свой автомобиль или искать новый источник энергии

Очень важно вовремя обнаружить неисправность генератора, для того чтобы не допустить вышеописанного сценария. Для того чтобы произвести диагностику генератора нужно обладать определенными навыками и инструментом

В этой статье я расскажу вас о том, как проверить генератор в домашних условиях при помощи мультиметра.

Для начала о мерах предосторожности и правилах безопасности во время проверки
Нужно быть предельно осторожным и понимать то, что делаешь, для того чтобы нечаянно не повредить генератор или его детали (реле регулятор, диоды выпрямительного моста).
Запрещено:

Проверять работоспособность генератора путем проверки его «на искру», то есть методом короткого замыкания.Соединять клемму «30» (иногда обозначаться как «В ») с клеммой 67 («D ») или «массой».Допускать работу генератора при выключенных потребителях, например при отключении его от аккумуляторной батареи.

Проверять вентили генератора напряжением выше 12 В.
Можно и нужно:

Проверять исправность генератора при помощи вольтметра или амперметра.Во время сварочных работ на кузове автомобиля необходимо отключать провода от генератора и АКБ.Во время замены проводки в системе генератора провода должны иметь такое же сечение и длину как и «родные» провода.

Перед тем как проверить генератор убедитесь в правильном натяжении ремня генератора, а также исправности всех соединений и клемм. Нормальной считается натяжка ремня, при которой нажимая большим пальцем на середину ремня, он прогнется не больше чем на 10-15 мм.

Проверка генератора автомобиля своими руками

Чтобы проверить регулятор напряжения вам потребуется вольтметр со шкалой от 0 до 15 В. Прежде чем приступать к проверке дайте мотору поработать на средних оборотах при включенных фарах примерно 15 минут.

Не лишним будет также проверить регулируемое напряжение, для этого подключите вольтметр непосредственно к клеммам АКБ. Правда, результаты такой проверки нельзя считать на 100% правильными, потому что есть вероятность проблем с проводкой. Если вы уверены в исправности проводки, тогда результатам можно доверять.

Мотор должен работать на высоких оборотах, которые приближены к максимальным, фары и другие потребители электроэнергии автомобиля должны быть включенными. Размер напряжения должен совпадать с параметрами вашего автомобиля.

Проверка диодного моста относится к комплексу проверок генератора. Для того чтобы проверить диодный мост подключите вольтметр или мультиметр к зажиму «30» («В ») генератора, а также к «массе», и включите прибор в режим измерения переменного тока. Переменный ток на диодном мосту не должен превышать 0,5 В, если у вас вышло больше — скорее всего диоды неисправны.

Демонтаж и подключение генератора на Нивах 2121: поэтапная инструкция

Генератор является источником электрической энергии для транспортного средства. В статье рассматривается генератор 21214, его конструктивные особенности, возможные неполадки и методы устранения, дается пошаговая инструкция, как снять и подключить устройство.

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123.

Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения.

Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение – 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них – 3 диода отрицательные, 3 – положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

Генератор Нива 21214

Рекомендуем: Как снять генератор дэу матиз

Основные неисправности и способы их устранения

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене.

Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Нюансы переноса генератора

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата – внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

Чертеж самодельного кронштейна

Последовательность действий при переносе:

Демонтируем пропеллер, помпу и снимаем ремень.
Открутив штатный кронштейн, можно снимать генератор.
Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
Затем следует выкрутить два болта и две шпильки.
Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

1. Схематическое изображение откручивания крепежного материала

2. Авто со снятым ремнем

3. Агрегат на новом месте

Таким образом, перенести генераторный узел наверх несложно.

Какой поставить генератор? Нештатный генератор.

Сообщение Зоркий сокол » 24 июн 2010, 09:43

А что он у тебя не выдерживает? Может «дело не в бобине?»

Сообщение Vsevolod » 24 июн 2010, 09:49

Сообщение Vsevolod » 24 июн 2010, 09:53

Сообщение Зоркий сокол » 24 июн 2010, 10:13

Сообщение Антоха » 24 июн 2010, 10:31

Сообщение Vsevolod » 24 июн 2010, 12:12

Сообщение nick2121 » 24 июн 2010, 12:20

На потребителей типа лебёдки и даже достаточно мощного компрессора бросаем отдельную проводку, опять же прямо от аккумулятора. Сечение провода подбираем согласно мощности потребителей (т.е. току).

Сообщение nick2121 » 24 июн 2010, 18:20

Сообщение Sokolov » 08 сен 2010, 14:44

Сообщение Иван-33 » 13 ноя 2010, 19:45

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

Горящая на панели приборов лампа индикатора заряда аккумуляторной батареи.
Чрезмерно быстрая разрядка аккумулятора при работающем двигателе.
Изменение яркости света при увеличении оборотов двигателя.

Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.

Как заменить ролик натяжения

Устройство ролика генератора довольно простое. Подшипник — его главная деталь. При ослаблении или замедлении ремня, необходимо проверить сам подшипник, прокрутив его вручную. У исправного ролика вращение тихое, отсутствуют рывки и закусывания. При неисправном состоянии ролика, необходимо провести его замену, что возможно даже в гараже, с минимальным набором приспособлений.

Монтировку или другой инструмент, который сможет воспрепятствовать движению коленчатого вала, установить так, чтобы диск сцепления был заблокирован. Ослабив болт, которым крепится ролик, снять напряжение, поступающее на ремень. Выкрутив полностью осевой болт, ролик натяжения снимают. Затем производят установку нового ролика и регулируют натяжение ремня.

Заменив ролик, нужно провести повторный осмотр и проверить его работу. В руководстве по эксплуатации есть подробная инструкция, касающаяся описанной проблемы.

Замена подшипника ротора со стороны привода

Чтобы извлечь неисправный подшипник из крышки, отверните гайки винтов, стягивающих шайбы крепления подшипника, снимите шайбы с винтами и наручном прессе выпрессуйте подшипник. Если гайки не отворачиваются (концы винтов раскернены), то спи пите концы винтов.

Устанавливать новый подшипник в крышку генератора можно только в том случае, если отверстие для подшипника не деформировано и его диаметр не более 42 мм Если отверстие имеет больший диаметр или деформировано, замените крышку новой.

Подшипник в крышку запрессовывается на прессе и затем зажимается между двумя шайбами, стянутыми винтами с гайками. После затягивания гаек концы винтов раскерните.

Электрооборудование автомобиля представляет собой взаимосвязанный комплекс. Генератор, аккумуляторная батарея, стартер, освещение, вспомогательное оборудование… Вся схема построена вокруг источника электроэнергии. Стало быть, поломка и последующий ремонт – это серьезная проблема для владельца ВАЗ 2121. Подключение такое же, как и на остальных автомобилях ВАЗ тех лет выпуска. А нагрузка существенно выше. Современные моторы добавляют таких потребителей, как электронные модули управления двигателем. Электрические вентиляторы охлаждения и дополнительные системы комфорта, увеличивают потребляемый ток.

Существует три вида генераторов, которые можно установить на популярные российские внедорожники. Напряжение на выходе одинаковое, а вот остальные параметры разнятся.

Лампа контроля на приборной панели. Это самый надежный индикатор, поскольку подключение ее питание берется именно от регулятора напряжения. Как снять генератор на ниве:

Если величина выше или ниже установленного значения – лампа горит или моргает. Подробности индикации могут отличаться на разных моделях, поэтому внимательно изучите инструкцию по эксплуатации. Свет фар не такой яркий, как при нормальной работе. При прокручивании стартера напряжение «просаживается» настолько, что это заметно по морганию ламп. Меняется звук работы двигателя, слышны посторонние шумы. Теряется мощность мотора, (при условии, что остальные системы исправны). Из генератора слышен запах горелой изоляции. На клеммах АКБ при работающем двигателе меньше 13 вольт.

Поломка влечет за собой не только потерю заряда аккумулятора. Если генератор заклинит, может оборваться ручей ковый ремень. В этом случае потеряет работоспособность все навесное оборудование автомобиля. Дальнейшее движение станет невозможным. Если ремонт в полевых условиях невозможен, постарайтесь дотянуть до ближайшего сервиса на аккумуляторе. В дневное время суток необходимо выключить все световые приборы, включая Дхо. Блоки комфорта должны быть обесточены. Отключите один из вентиляторов охлаждения радиатора (если на улице не слишком жарко). При экономном расходовании ампер-часов, на одном аккумуляторе можно ехать до 3 часов.

Чтобы понять, как работает устройство, изучите компоновочную схему:

Перегорел регулятор напряжения. Вышел из строя диодный мост. Обрыв или короткое замыкание в обмотках.

Для начала, генератор надо снять. Перед отсоединением проводки, тщательно зарисуйте или сфотографируйте схему соединения. Расположите узел на чистой поверхности, мусор не должен попадать внутрь. Как подключить генератор на ниве:

Отсоедините регулятор напряжения и плату диодного моста. Прозвоните диоды и соединительные шины тестером.

Их ремонт невозможен, только замена.

Генератор автомобиля Нива — хоть и довольно несложная конструкция, но чтобы его разобрать, придется немного постараться и иметь некоторый инструмент. В основном, разбирать генератор на Ниве приходится из-за необходимости замены диодного моста, статора (обмотки) или же самого ротора. Сделано конечно не все удобно и для замены одного устройства, приходится зачастую разбирать весь генератор. Понадобится следующий инструмент:

Ключ на 19
Вороток или трещоточная рукоятка с удлинителем
Головки торцовые на 8 и 10
Небольшой молоток

Натяжение ремня генератора ваз 21214 инжектор

Натяжение ремня проверяем по его прогибу между шкивами агрегатов. 1. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм между шкивами насоса и генератором

. . или 12–17 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения.3. Для замены ремня ослабляем гайку крепления генератора к натяжной планке головкой «на 17» на карбюраторном двигателе.4. . или головкой «на 13» – на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня.5. Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки:

на карбюраторном двигателе;

6. на двигателе ВАЗ-21214.

Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.

Оригинальный ремень генератора на ВАЗ 2121 может прослужить водителю порядка 100 тысяч километров пробега по отечественным дорогам, такие сообщения поступали от многих владельцев народного любимца. Но не всегда получается найти оригинальный ремень генератора на автомобильном рынке, вся проблема в том, что продавцам свойственно обманывать доверчивых клиентов и срок службы при-подвального ремня может сократиться в 2-3 раза. Сегодня мы расскажем как заменить ремень генератора на Ниве своими руками в гаражных условиях.

Когда новый ремень генератора у Вас уже на руках, то Вам требуется подготовить рожковый ключ на 17 и удобное место для ремонта. Как говорится в народе, оставлю это видео здесь.

Видео. Замена генератора и приводного ремня своими руками

1. На изображении показано как правильно ослабить гайку натяжителя ремня генератора.

2. Когда гайка немного ослаблена, нужно отодвинуть генератор автомобиля в сторону, чтобы иметь хороший доступ к ремню. Стрелка, в какую сторону нужно подвинуть генератор, указана на фотографии.

3. Снимаем ремень со шкива помпы, более подробней смотрите на изображение.

4. Ремень генератора полностью снят, теперь можно приступать к установке нового.

Стоимость нового ремня около 100 рублей. Производим установку в обратной последовательности, так же не забудьте про нятяжение ремня генератора, про данную операцию можно посмотреть видео выше.

Недостаточное натяжение ремня генератора возможен не только его слёт. Если ремень проскальзывает, то не используется вся его эффективность. А как мы знаем, именно эта деталь является связующим звеном между генератором и аккумулятором, которое передаёт энергию из одного узла в другой. Простыми словами, если ремень используется не полностью, то заряд аккумулятора падает.

Если из-под капота вашего транспортного средства вдруг идёт непонятный свист, знайте, на растянутый ремень генератора попала вода. Это значит, что нужно его заменить и хорошо натянуть. Для этого понадобится ключ с трещёткой на 17 и накидной ключ на 19.

Как натянуть ремень генератора ВАЗ 2121

1. Откройте капот и открутите гайку, которая крепит генератор и пластину натяжителя.

2. Не сильно ослабьте гайку крепления.

3. Теперь можно натянуть ремень. Делается это так: берётесь рукой за гайку натяжителя и двигаете генератор вниз. Если Вы будете двигать его вверх, то ремень наоборот будет послабляться.

4. Когда будет найдено правильно положение – закрутите гайку натяжителя. 5. Затягиваем нижний болт и заводим двигатель. Если слышны посторонние шумы или видно, что ремень проскальзывает, нужно повторить процедуру.

6. Тестирование необходимо проводить с максимальным количеством включённых электроприбором. 7. Если в таком случае аккумулятор выдаёт не менее 13 Вольт, то всё сделано правильно.

Многие водители переусердствуют и слишком сильно натягивают ремень, забывая о том, что это может привести к плохим последствиям. Среди них – растягивание ремня и как следствие слёт, износ подшипника

Внимательно относитесь к своему автомобилю и обращайте внимание на посторонние звуки. Напомним, что в предыдущей статье мы рассказывали

Проверка генератора

Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения.

ГЕНЕРАТОР ДИЗЕЛЬНОЙ НИВЫ

Схема соединений генератора Valeo

1 — аккумуляторная батарея; 2 — генератор; 3 — комбинация приборов; 4 — электронный тахометр; 5 — резистор 50 Ом, 5 Вт; 6 — контрольная лампа разряда аккумуляторной батареи; 7 — блок предохранителей; 8 — реле зажигания; 9 — блок управления АПС; 10 — выключатель зажигания

Данная запись посвящена переделке штатного генератора с целью повышения вырабатываемого напряжения.

На автомобиле установлено много дополнительного оборудования: электростеклоподъёмники, музыка, подогрев зеркал и сидений, ПТФ, планируется подключение люстры. Штатный аккумулятор заменен на аккумулятор повышенной ёмкости 74 Ач. Основная идея данного мероприятия – поднять напряжение в бортовой сети до 14,5в. Вся доработка связана с реле-регулятором напряжения (РН) т.к. именно оно отвечает за напряжение в бортовой сети авто. Попутно провёл ревизию мест возможных потерь, зачистил болты массы и проложил дополнительные провода массы с аккумулятора на двигатель и с генератора на кузов.

Предыстория. Пару лет назад поздней осенью перестал давать зарядку генератор. Снял, вскрыл, заменил РН (регулятор напряжения) и зачистил контакты. Делал впопыхах и невнимательно, т.к. приболел. Проработал неделю и снова перестала идти зарядка. Метеоусловия не позволяли заняться поиском причин неисправности. Решаю купить новый. Штатный забросил в угол. Купил китайский СтартВольт 120 Ампер ))) (китайских). Подкупила его стоимость и положительные отзывы в интернете. На нём и ездил до сегодняшнего дня. Напишу пару строк про этот генератор. Не знаю как там про заявленные 120 Ампер, а вот заявленных 14,5 вольт видел только на ХХ без нагрузки на холодную. Заменил РН на трёхуровневый Энергомаш. Один сгорел через 10 дней, отнёс его по чеку в магазин, дали другой. Ситуация изменилась, но стало не на много лучше. Генератор работает, но в следующий раз я такой уже не куплю, лучше КЗАТЭ взять хотя он и дороже.

Итак, проблема недозаряда аккумулятора и пониженного напряжения при максимальных нагрузках бортовой сети не давала покоя = ближний свет + печка 2108 + подогрев заднего стекла, зеркал и сидений + магнитола, (оно составляло 13,2-13,4в). При включении вентиляторов охлаждения напряжение становилось 12,3 — 12,4в.И тут я вспомнил про завалявшийся на полу гаража штатный генератор с пробегом около 40 тыс. км и решаю восстановить и заодно доработать его.

Механику оставляем как есть, тут ничего нельзя переделать. А вот с электроникой есть над чем покумекать. Идея не моя. В интернете полно описаний по установке РН нового образца (оно сделано на микроконтроллере) от калин, шнив и приор. Эти РН выдают заявленные 14,0-14,5 в, не зависимо от нагрузки, даже при наличии кондиционера. Просадка конечно есть, но она не настолько велика как на обычных стоковых. Это происходит из за того, что новые РН регулируют напряжение непосредственно на клемме В+ т.е. на аккумуляторе, а старые — в генераторе и, кроме того, при кручении стартером генератор не возбуждается и не создает дополнительную нагрузку на стартер. Как вариант, интернет предлагал замену РН на импортный путем пересадки электронной части иномарочного реле в корпус штатного реле. Варианты с диодами и выносными РН я не рассматривал.
