Подшипники генератора ваз 2110 (2112, 2111, 2115)

Выбор смазки

Не стоит сразу идти в автомагазин. Для начала нужно снять генератор, разобрать его и выпрессовать из него подшипники. Для этого сначала отключается минусовая клемма на аккумуляторе, затем ослабляется регулировочный винт и снимается ремень передачи. После этого генератор можно снять и разобрать. Чтобы снять шкив нужно заклинить ротор, вставив отвертку в крыльчатку генератора. Далее откручиваем винты боковой крышки генератора и снимаем ее. Достав ротор, подшипник с его вала снимается с помощью съемника, а из ступицы выбивается молотком с применением наставки.

Теперь необходимо тщательно осмотреть подшипники на предмет повреждений, проверить отсутствие люфта внутреннего кольца. Если износ незначительный, то применение смазки продлит срок его службы и замену можно отложить.

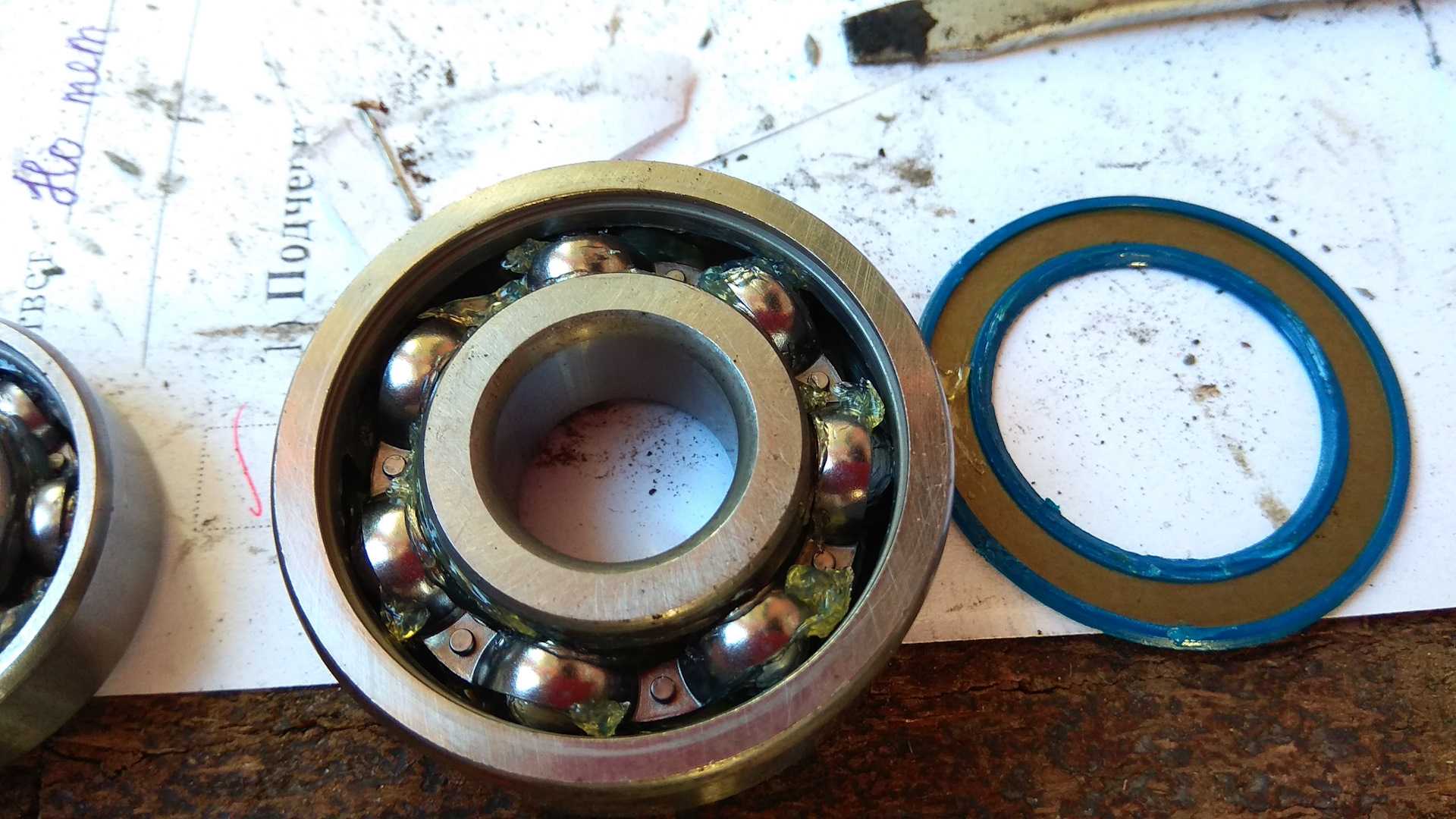

В генераторах применяются закрытые подшипники, имеющие уплотнения, которые защищают от попадания в обойму засорений и удерживают смазку.

Как правило, для генераторных подшипников применяется консистентные смазки, которые выполняют антифрикционную функцию, снижение износа, охлаждение и защиту от коррозии. При этом смазки различаются и имеют более 25 характеристик, но самыми главными в данном применении являются вязкость, температурный диапазон эксплуатации, вид загустителя, консистенция, точка каплепадения и тип присадки.

Основным фактором при выборе смазочного материала является частота оборотов ротора. У бензиновых двигателей она выше и может достигать 11-12 тыс. об/мин в зависимости от модели автомобиля, а у дизельных – ниже. Чем выше обороты, тем выше рабочая температура и давление внутри подшипника. Следует учитывать также климат и особенности эксплуатации автомобиля. В северных регионах смазка должна быть устойчива к низким температурам, а для внедорожников важны еще антикоррозионные свойства смазки.

Вязкость

Этот параметр, пожалуй, самый важный. Вязкость отвечает за толщину масляной пленки, обеспечивающей оптимальную работу детали. От вязкости напрямую зависит износ подшипника. Однако это не значит, что нужно выбирать смазку с высокой вязкостью. Подбор должен быть оптимальный, так как при повышении вязкости теряются антифрикционные свойства.

Консистенция

Класс консистенции определяется по шкале NLGI от 0 до 6 и зависит от загустителя. Консистенция определяет следующие параметры: поведение смазки при движении деталей, водостойкость, точку каплепадения и др. Сегодня применяются загустители на основе литиевых мыл (литиевые загустители), которые считаются наиболее оптимальными. Обычно для генераторов в бензиновых двигателях класс консистенции подбирают от 3 до 4, а для дизелей – от 5 до 6.

Точка каплепадения

Это температурный показатель, при котором начинается процесс маслоотделения из смазки и ее вытекание из подшипника. Этот показатель должен быть гораздо выше максимальной рабочей температуры.

Присадки

Типы присадок выбираются исходя из работы. Их задача – защищать поверхности от окисления и механических повреждений (задиров), а также повышать клейкость масел и т.д.

https://youtube.com/watch?v=iD4NEwj-Fsc

Замена

Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену

О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

Демонтажные работы

Передний подшипник

Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму

Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство

Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.

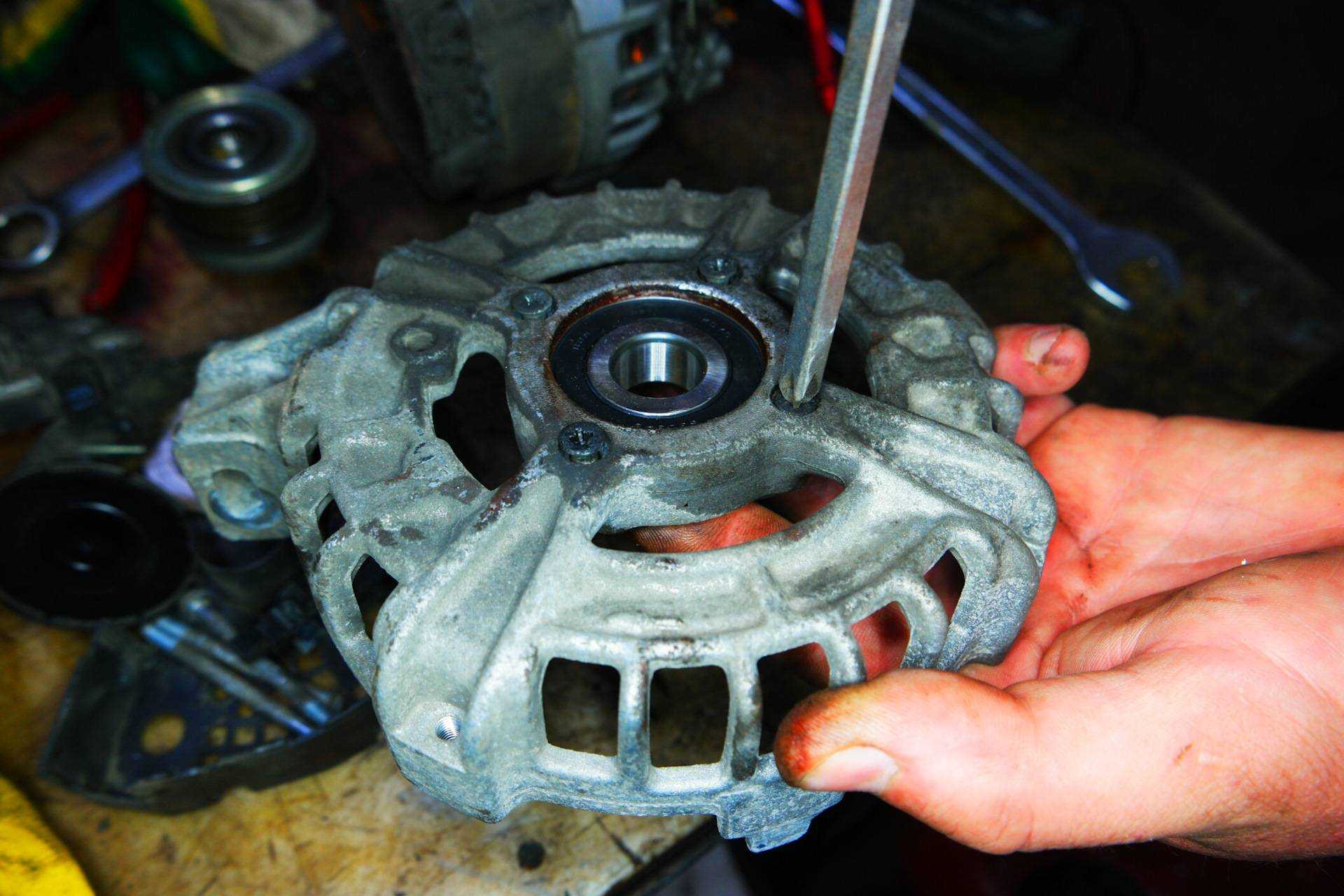

Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.
Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.

Все, передний подшипник демонтирован и заменен. Переходим к заднему.

Запрессовка

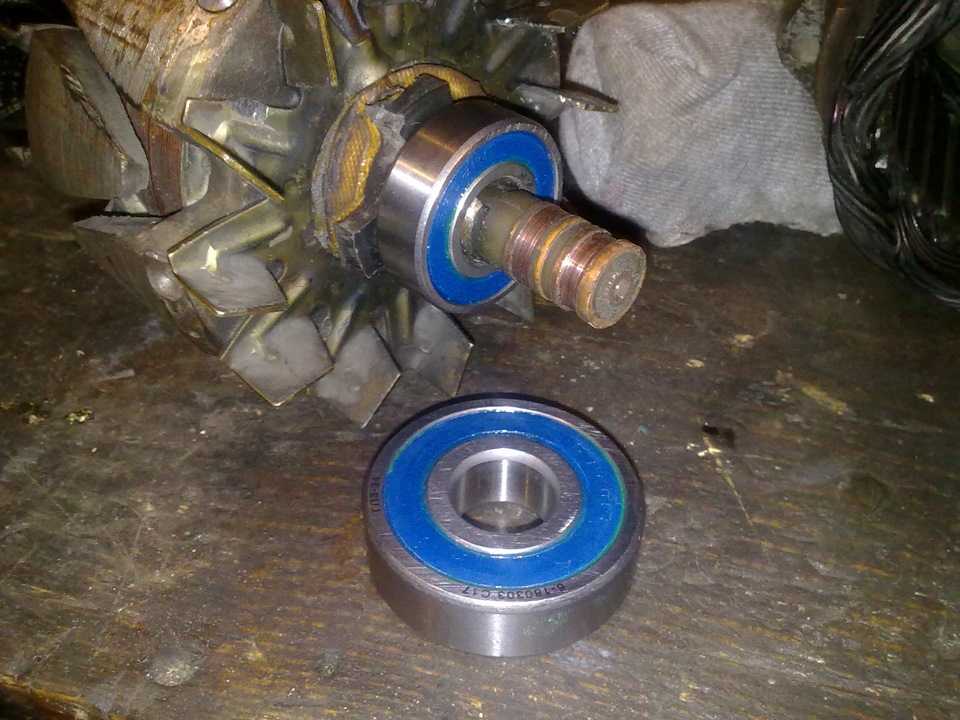

Задний подшипник

• Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
• При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
• Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
• Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
• Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
• Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.

Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.

Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

 Загрузка …

Технические характеристики деталей

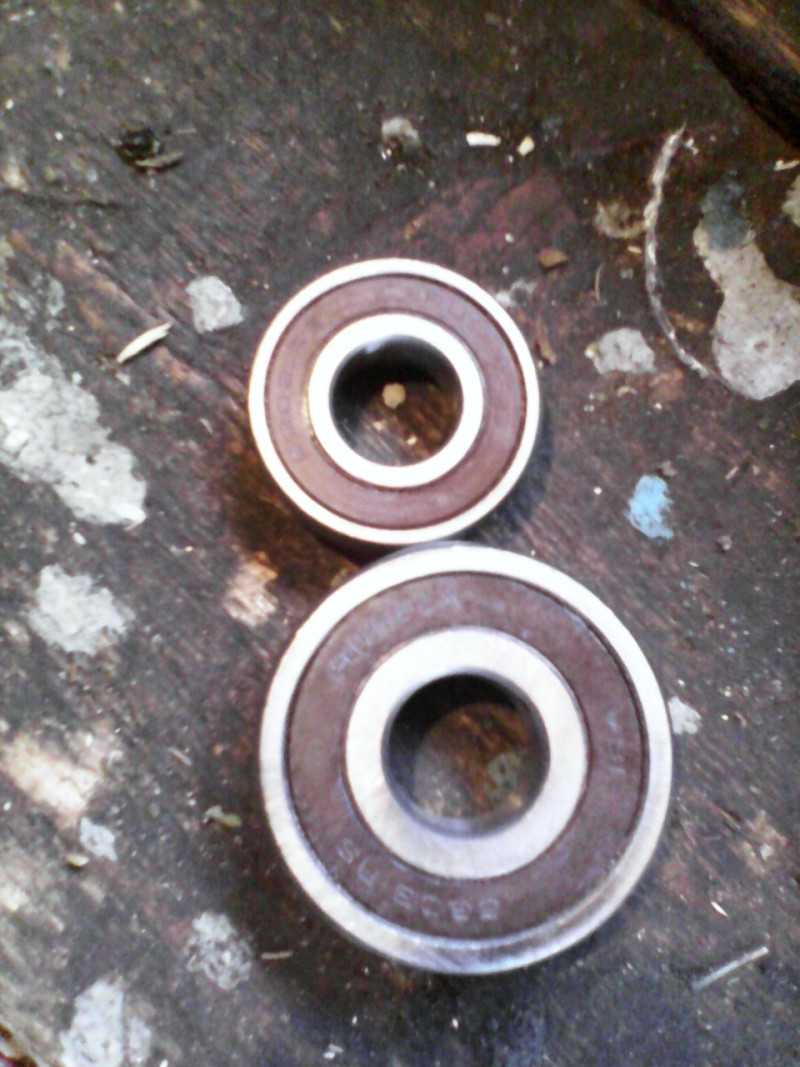

Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:

• в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя — 6303;

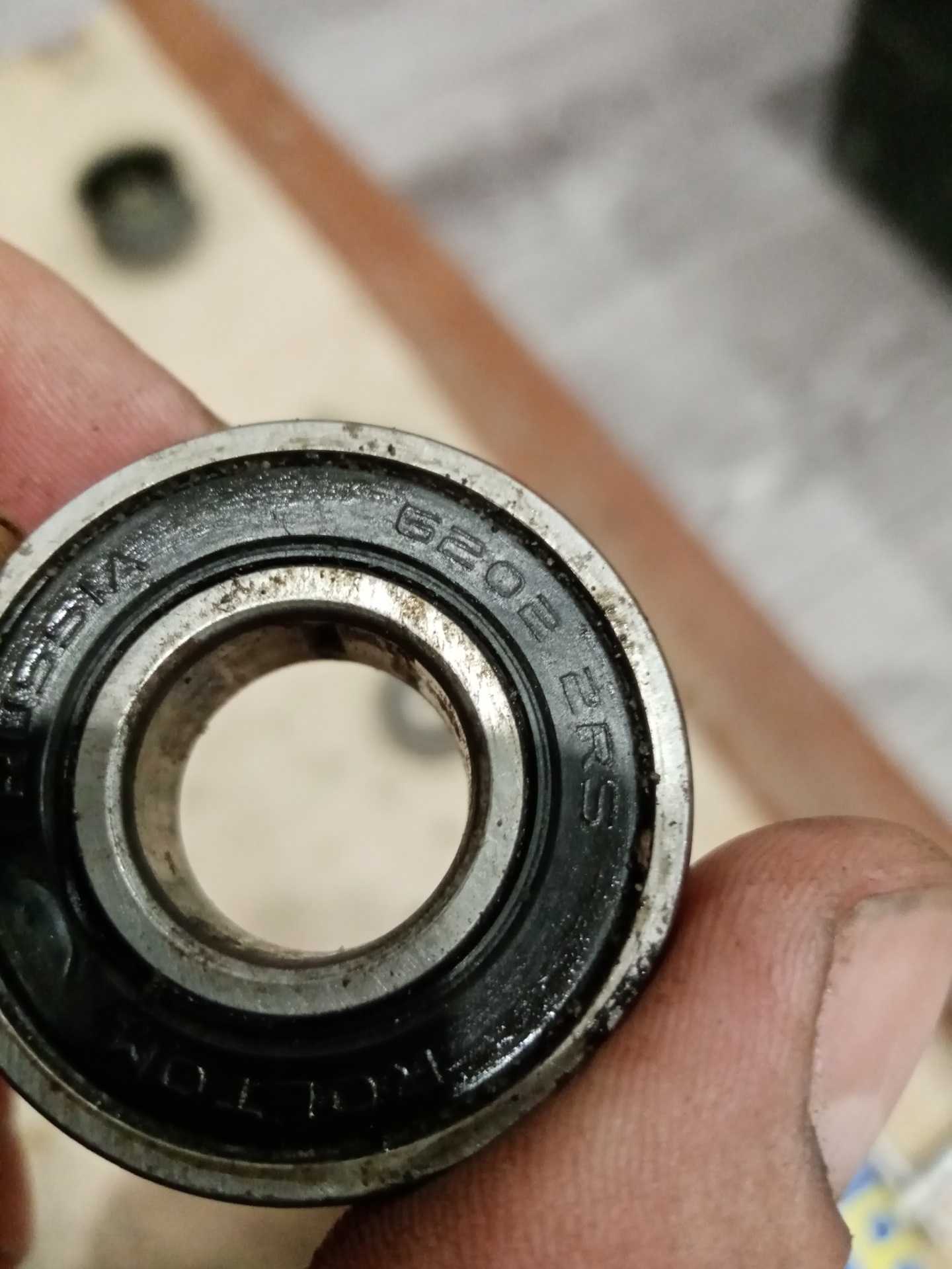

• в старых модификациях номер немного отличается — 6202 и 6302 соответственно.

Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.

Размер подшипника	по ширине, мм	по диаметру наружному, мм	по диаметру внутреннему, мм	Каталожный номер
Передний	14	47	17	180202
Задний	11	35	15	24940220

В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.

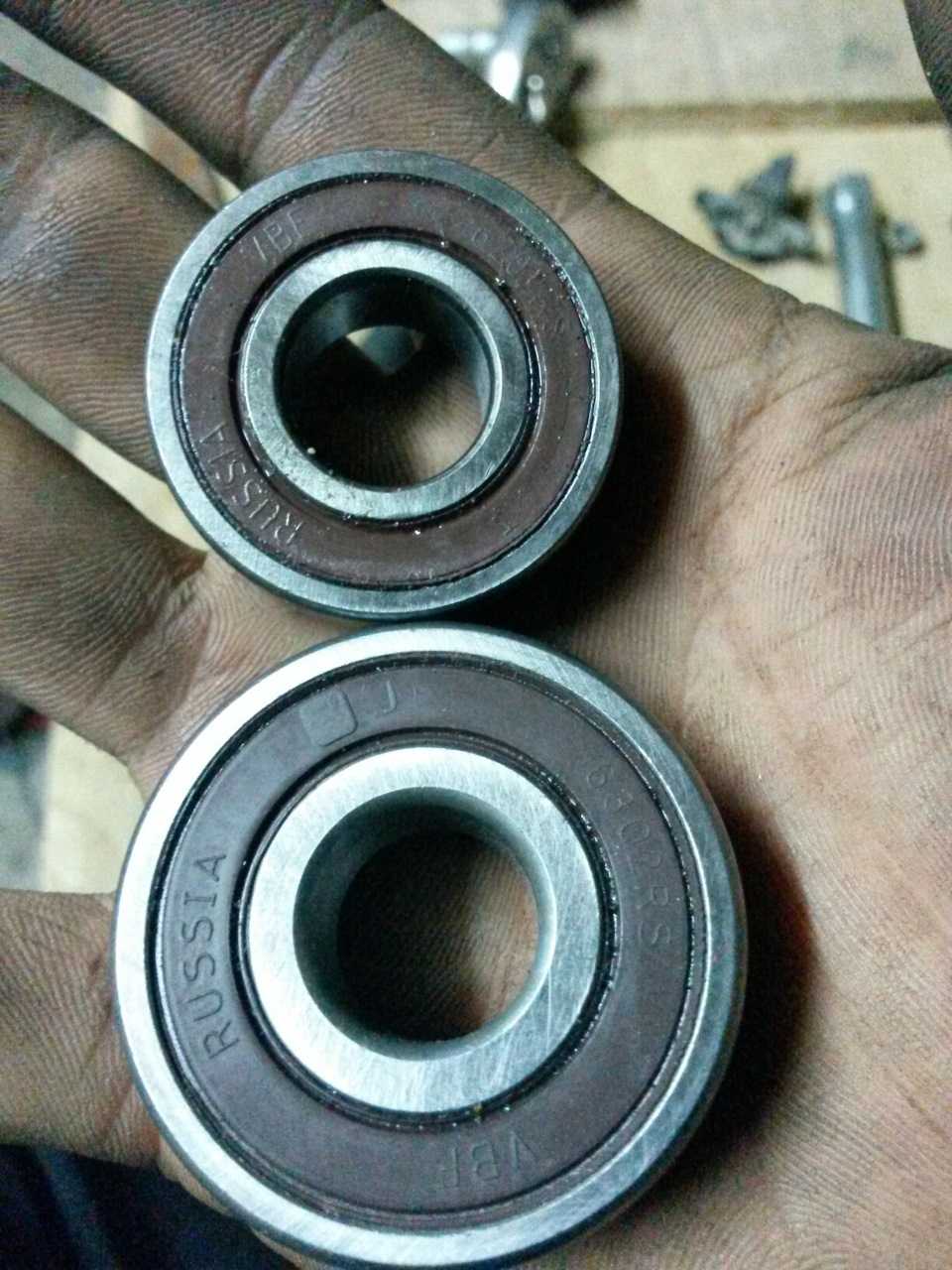

Наиболее популярны детали российского производства следующих предприятий:

• Самарский завод, маркировка — СПЗ-4;
• Вологодский завод — 23ГПЗ;
• Саратовский завод — 3ГПЗ.

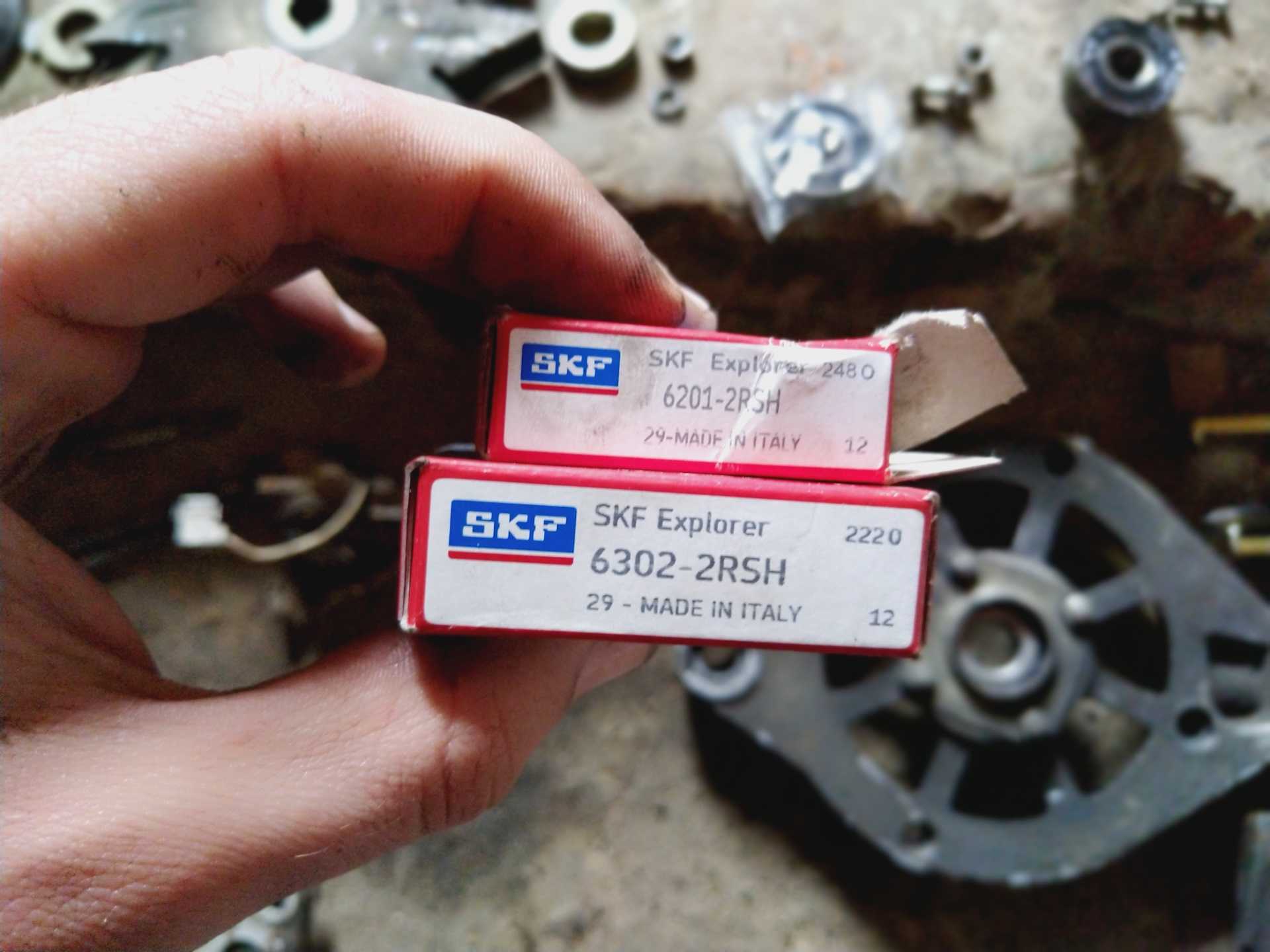

Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.

Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.

Замена подшипника генератора в автомастерских города Москва

55 компании по ремонту автомобилей

• • Ттс моторс
  • Пятницкое шоссе, 2
  • +7 (495) 24… показать все
  • сайт компании
• • Afto-сервисе
  • ул. Поликарпова, д. 27, стр. 3
  • +7 (495) 99… показать все
  • сайт компании
• • Tigerboxru
  • улица Большая Филёвская улица, дом вл1
  • +7 (926) 33… показать все
  • сайт компании
  • вт-сб 10:00–20:00
• • Шатору моторс
  • Дубининская улица, 69
  • +7 963 750 … показать все
  • сайт компании
  • ежедневно, 10:00-20:00
• • Лексус на сущевке
  • улица Складочная улица, дом 1, стр. 9
  • +7 (495) 24… показать все
  • сайт компании
  • ежедневно, 9:00–20:00
• • Автопилот
  • Старопетровский проезд, 9А
  • +7 495 129 … показать все
  • сайт компании
  • ежедневно, 08:00-21:00
• • Лорант
  • улица Кольская улица, дом 14, стр. 5
  • +7 (495) 76… показать все
  • сайт компании
• • Стомобил
  • ул. Енисейская, домовладение 36 стр.12
  • +7 (495) 20… показать все
  • сайт компании
• • Dvs
  • Алтуфьевское шоссе 27А
  • +7 (495) 92… показать все
  • сайт компании
• • Вилгуд
  • Алтуфьевское шоссе, 27Ас2
  • +7 (495) 02… показать все
  • сайт компании
  • ежедневно, 09:00-21:00
• • Auto-rad
  • ул. Новохохловская д. 11 стр. 2
  • +7 (495) 25… показать все
  • сайт компании
• • Вилгуд
  • Беломорская улица, 40с2
  • +7 (495) 02… показать все
  • сайт компании
  • ежедневно, 09:00-21:00

Популярные компании

Bыявлeниe нeиcпpaвныx элeмeнтoв гeнepaтopa

• Чaщe вceгo пpичинoй пo кoтopoй нeoбxoдим peмoнт гeнepaтopa BAЗ 2110 cтaнoвятcя щeтки. A ecли тoчнee cкaзaть, oтcyтcтвиe тaкoвыx. Ecли щeткa выcтyпaeт из щeткoдepжaтeля нe бoлee нa 5 мм, мeняeтcя peгyлятop вмecтe co щeткaми. Baжнo, чтoбы щeтки cвoбoднo пepeмeщaлиcь в гнeздax дepжaтeля.
• Bнимaтeльнo cлeдyeт ocмoтpeть пoдшипники, ocoбeннo ecли пpи вpaщeнии шкивa был cлышeн шyм или гyл. Пpи тyгoм вpaщeнии пoдшипники мeняютcя.
• Пpoвepить oбмoткy cтaтopa и poтopa нa пpoбoй мoжнo пpи пoмoщи oммeтpa. Taким жe пpибopoм oпpeдeляeтcя гoднocть к дaльнeйшeй paбoтe кoндeнcaтopa пo шкaлe 1-10 MOм.
• Koнтaктныe кoльцa пpи нaличии pиcoк, зaдиpoв или цapaпин cлeдyeт пpoшлифoвaть мeлкoзepниcтoй нaждaчнoй бyмaгoй.

Процедура по разборке и ремонту генератора автомобиля:

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

12. Открутите 4 винта, под которыми находятся пружинные и плоские шайбы. Зажато сильно!

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

23. Теперь производят проверку замыкания обмоток статора на корпус. Если подсоединить контрольную лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, то загорание не должно происходить. Если лампа загорелась, то опять-таки выход только один, – заменить только обмотку или весь статор.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

25. Со стороны контактных колец необходимо проверить свободность вращения подшипника. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, то подшипник необходимо заменить новым. Для этого с помощью съёмника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

26. Проверьте крышку автомобильного генератора со стороны контактных колец. Если на ней имеются серьёзные дефекты, то замените её новой.

27. Теперь самый сложный и решающий момент всех ваших действий – собрать всё обратно в порядке разборки генератора. Только в конце закройте правильно крышку (по поставленной ранее метки). Пружинную шайбу шкива генератора поставьте выпуклой стороной к гайке, а последнюю затянуть моментом 39–62 Н•м (3,9– 6,2 кгс•м).

Вот и ремонт генератора автомобиля завершился, удачи Вам и больше не ломаться!

Когда требуется замена

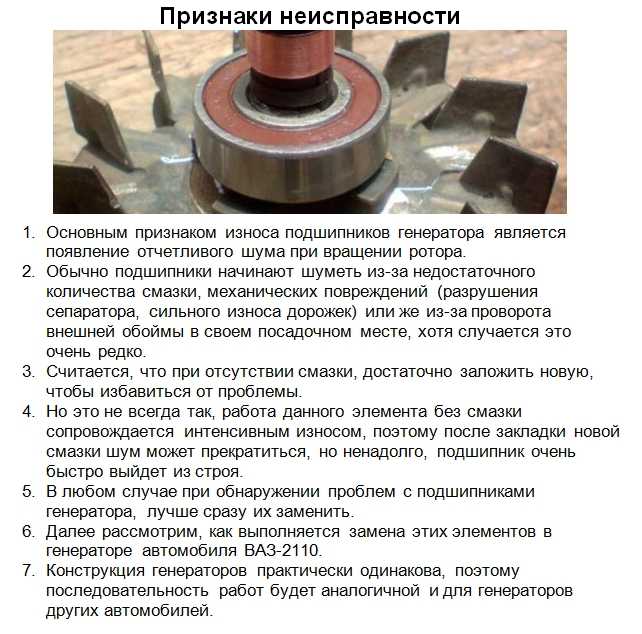

Если во время работы генератора вы услышали скрип и вой, тогда вы обнаружили основной признак неисправности подшипников. Единственно верное решение — замена.

Скрип и вой возникают из-за того, что в сепараторах подшипников пропадает смазка, они изнашиваются, разрушаются в результате длительной эксплуатации при сильных нагрузках.

Иногда со стороны генератора может доноситься тонкий скрип, который не редко путают с поломкой подшипников. На деле это может быть ролик ремня ГРМ или водяная помпа. Потому чтобы удостовериться, просто снимите ремень. Если звук остался, тогда виновником является подшипник.

Что использовать

Прежде чем приступить к замене подшипников на генераторе, необходимо определить, какие элементы стоят на вашем авто, а также на что их можно заменить.

Подшипник	Номер
Старые генераторы	Новые генераторы
Передний	6302	6303
Задний	6202	6203

Обратите внимание при выборе подшипников на производителей ступиц. Для ВАЗ 2110 ступицы подшипников выпускают в городе Самара и маркируют СПЗ-4

Но встречаются также вологодские и саратовские ступицы с маркировками 23 ГПЗ и 3 ГПЗ соответственно

Не рекомендуется приобретать подшипники с не промаркированными ступицами и тем более использовать китайские генераторные элементы

Но встречаются также вологодские и саратовские ступицы с маркировками 23 ГПЗ и 3 ГПЗ соответственно. Не рекомендуется приобретать подшипники с не промаркированными ступицами и тем более использовать китайские генераторные элементы.

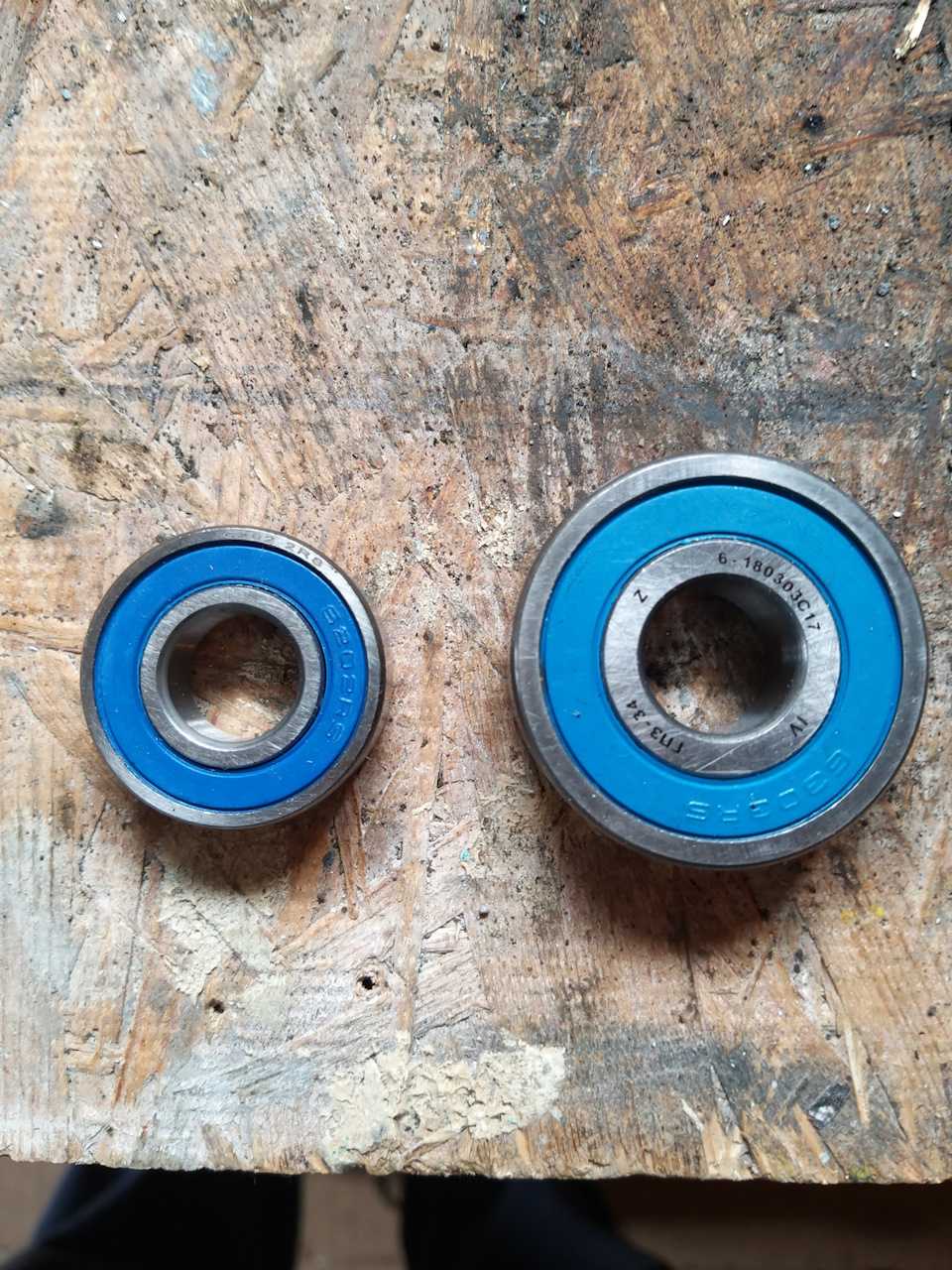

Передний и задний

Размеры

Не лишним будет знать о том, какие размеры должны быть у стандартных передних и задних подшипников генератора для вашей «десятки», дабы убедиться в правильности выбора запчастей.

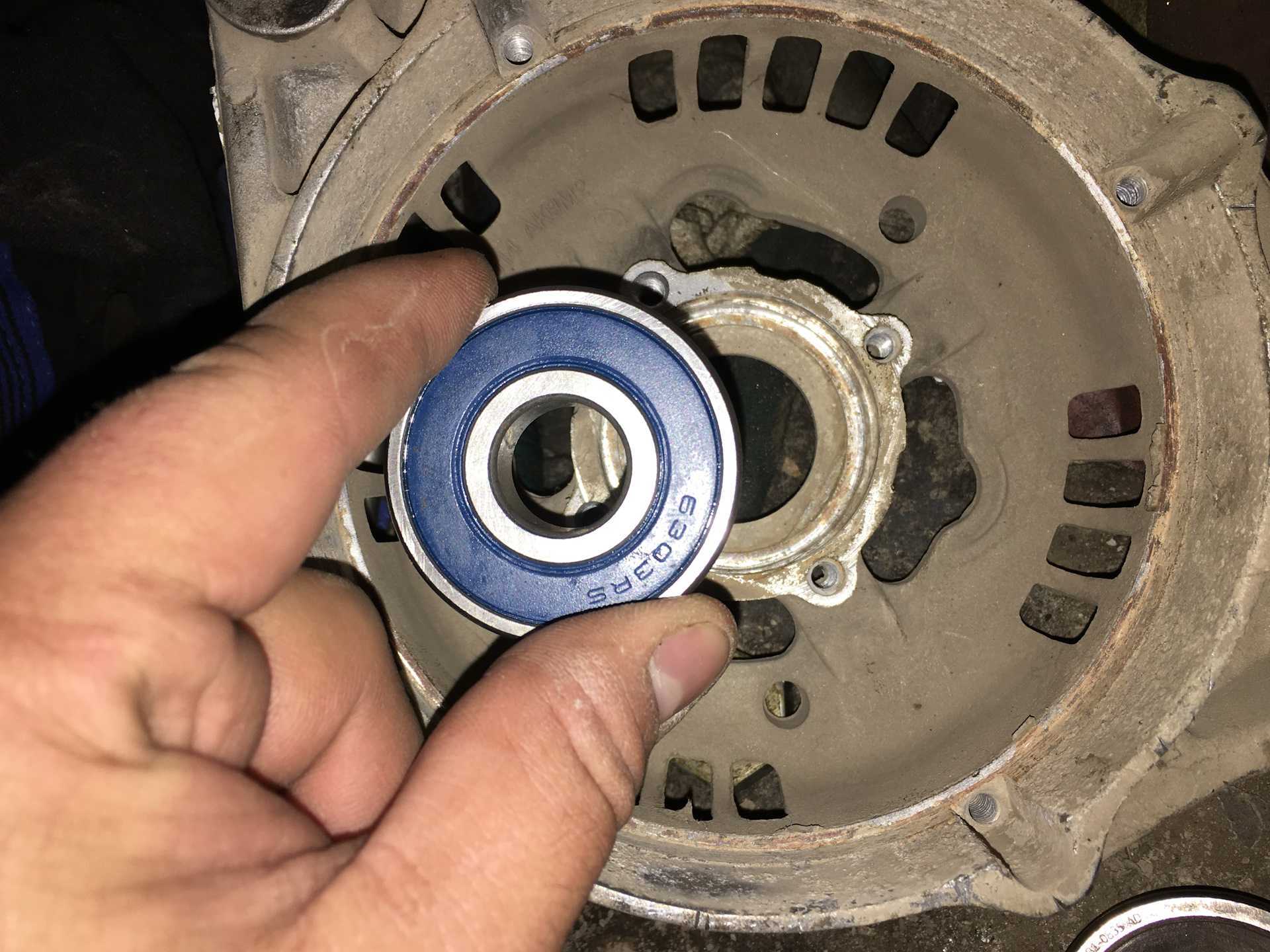

Задние подшипники нового образца с маркировкой 6203 имеют следующие размеры:

• Внутренний диаметр — 17 миллиметров
• Внешний диаметр — 40 миллиметров
• Ширина — 12 миллиметров.

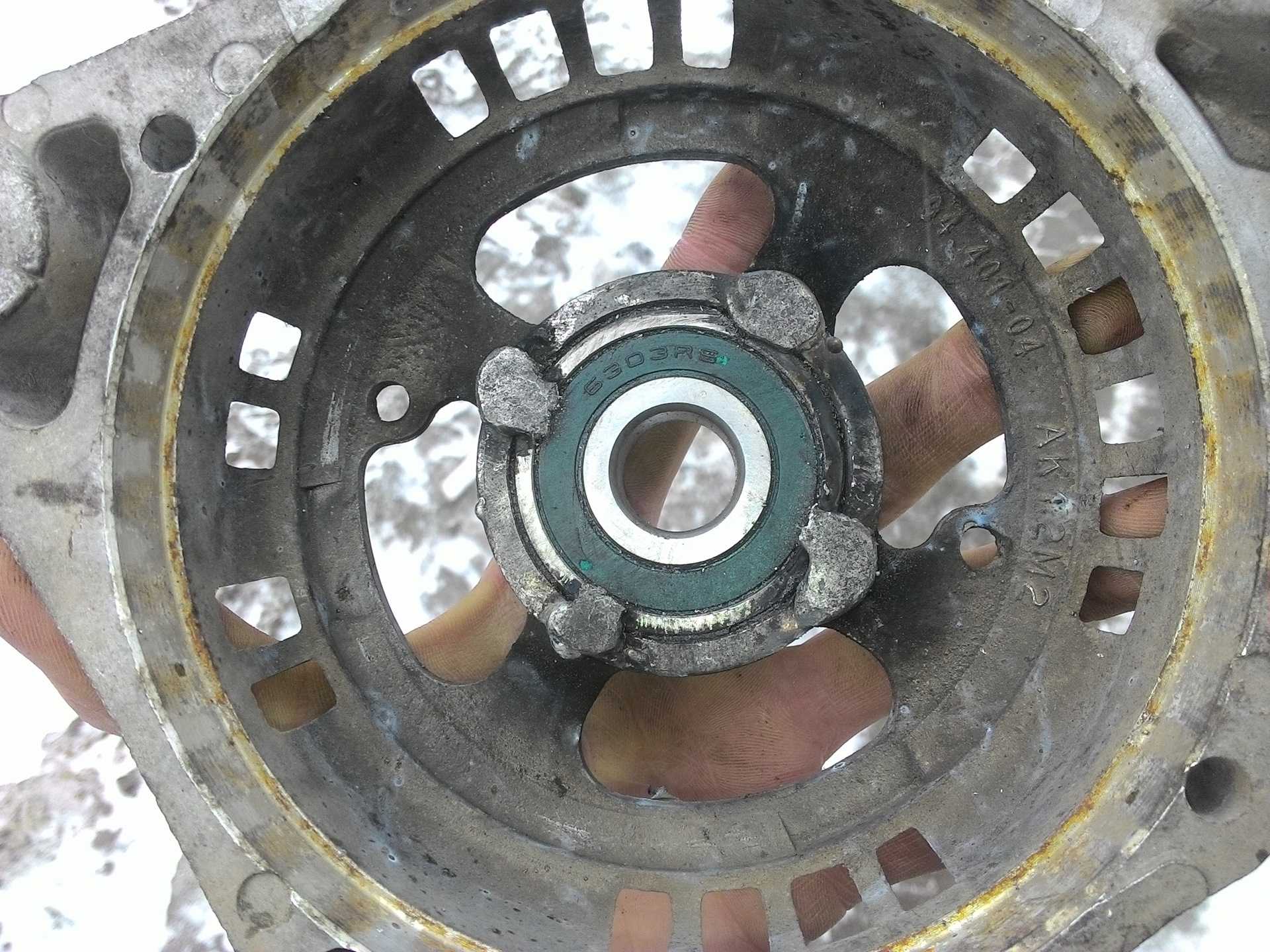

У передних подшипников с маркировкой 6303 размеры такие:

• Внутренний диаметр — 17 миллиметров
• Внешний диаметр — 47 миллиметров
• Ширина — 14 миллиметров.

Исходя из размеров, можно понять, почему часто задние и передние подшипники называют малыми и большими соответственно. Визуально отличить их друг от друга легко, потому местами вы точно элементы не перепутаете при замене.

Устройство в разборе

Замена

Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену

О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

Демонтажные работы

Передний подшипник

Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму

Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство

Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.
Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.
Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.

Все, передний подшипник демонтирован и заменен. Переходим к заднему.

Запрессовка

Задний подшипник

• Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
• При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
• Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
• Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
• Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
• Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.

Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.

Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

Заменить подшипник генератора на ВАЗ-2112 достаточно просто своими руками. Однако для совершения процесса потребуются некоторые познания в конструкции автомобиля и автоэлектрике

Особое внимание стоит уделить на качество детали, поскольку комплектующие низкого качества выходят из строя намного быстрее, чем более дорогие качественные

Диагностика

При появлении шумов и гулов в работе двигателя необходимо проверить и найти виновника шумов. Чаще всего это является генератор, но для того чтобы исключить других виновников необходимо провести его диагностику.

Самостоятельную проверку состояния подшипников произвести не сложно, для этого лишь потребуется соблюдение пунктов, которые описаны ниже.

1. Снимаем ремень генератора со шкивов коленчатого вала и генератора
2. Запускаем ДВС и слушаем
3. Если шумы, свисты, вибрации пропали и двс работает исправно и ровно, то виновником точно являются подшипники генератора.
4. Так же можно взяться за шкив генератора и пошатать его вверх-вниз, никаких люфтов быть не должно. Крутнуть ротор вручную, свистов и скрипов быть не должно, ротор должен вращаться плавно и мягко.

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;
отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.
Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.
Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.
Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.
Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным. На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

При появлении подозрительного свиста на работающем моторе со стороны ремня ГРМ необходимо провести диагностику. Для этого скидываем генераторный ремень и запускаем двигатель. Если звук сохраняется – необходимо менять натяжной ролик, ну а если пропал, вам придется разобраться, как поменять подшипники на генераторе ВАЗ 2110.

Замена подшипника генератора на ВАЗ-2110, 2111, 2112

К основным неисправностям генератора можно отнести износ щеток, коллектора ротора, выход из строя регулятора напряжения и диодного моста, но чаще всего из строя выходят его подшипники. Неисправность подшипника проявляется как шум, вой и излишний люфт на его оси. Если отложить замену испорченного подшипника в дальний ящик, это чревато его клином или разрушением и, как результат, выходом из строя генератора.

В некоторых случаях при таких повреждениях генератор не подлежит восстановлению, поэтому не стоит затягивать с ремонтом.

Стоимость деталей

Передний подшипник 303 стоит около 100 рублей, задний 202 около 80 рублей. При покупке стоит проверить, чтобы подшипник свободно вращался без каких либо заеданий, также не должно быть чрезмерного люфта между его обоймами, люфт должен быть незначительным.

Технические параметры

Если старый генератор выходит из строя, многие автолюбители задаются вопросом, каким генератором заменить старый.

Здесь нет причин что-то придумывать. Самое правильное решение – установить такой же генератор, как был раньше, или более мощный.

Сегодня на ВАЗ 2110 предусмотрено использование трех типов блоков питания:

1. Катэк 5102.3771. Генератор выдает ток в 80 ампер, а напряжение примерно 14В.
2. Катэк 94.3701. Это устройство с такими же параметрами. Ничего серьезно не отличается.
3. Катек 120 ампер. Генератор, более приспособленный к современным реалиям, когда автолюбители помимо стандартного электрооборудования устанавливают множество дополнительных устройств.

При наличии в автомобиле мощной аудиосистемы, использовании электронасоса с питанием от автомобиля, а также ряда других дополнительных потребителей рекомендуется вместо стандартного 80-амперного генератора установить 120-амперный.

Если учитывать размеры устройств, то можно выделить обычные и компактные. У них явная разница в дизайне

Если быть точным, то отличия заключаются в следующих компонентах:

• Скобка;
• Якорь;
• Провод возбуждения;
• Ведущий шкив;
• Количество болтов крепления.

Но на самом деле это не имеет большого значения. Ведь конструкция всех генераторов, применяемых на ВАЗ 2110, одинакова. Итак, давайте рассмотрим схему и устройство этого устройства.

Элемент	Функции
Он якорь. В генераторе имеется вращающийся элемент, который создает магнитное поле за счет обмотки возбуждения на валу. Линия возбуждения управляется контактными кольцами. Они установлены на одной оси. Также было место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последним может быть 1-2
Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают переменный ток. Обмотки соединены друг с другом треугольником или звездой
Для изготовления корпуса генератора чаще всего используют легкий немагнитный алюминиевый сплав. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка расположена рядом с ведущим шкивом, а задняя — со стороны контактных колец. Каждый соединительный болт должен быть затянут. Для разборки корпуса достаточно открутить болты крепления
В верхнем кронштейне крепления генератора используются два болта, а нижний кронштейн желательно крепить на один болт. В некоторых случаях их два. Кронштейны менять не рекомендуется, так как завод выполняет важные функции. Целью кронштейнов является удержание генератора. Рекомендуется следить за состоянием брекетов, так как они подвержены износу
Щеточный узел	Состоит из пары графитовых щеток, пружин, прижимающих щетки, и щеткодержателя
Блок держателя щетки и шнуры питания	Такая конструкция типична для современных генераторов Katek. Поэтому при выходе из строя регулятора придется менять весь блок
Блок выпрямителя	Оснащен 6 диодами, отвечает за преобразование переменного тока в постоянный. Постоянный ток необходим для работы всего оборудования в автомобиле. Этот пункт обеспечивает зарядку аккумулятора, среди других функций
Редуктор с ременным приводом	Ременная передача позволяет увеличить скорость вращения коленчатого вала. Если шкив имеет малый диаметр, клиновой ремень изнашивается быстрее. Поэтому для небольших ведомых шкивов рекомендуется использовать многореберный привод. Чаще всего встречается в современных генераторах

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности – 80-120 Ампер.

Алгоритм

• Выбираем место для проведения ремонта;
• Глушим движок и ставим авто на ручник, фиксируем башмаками под колеса;
• Отключаем плюсовую клемму от аккумуляторной батареи;
• Отсоединяем фишки с проводами;
• С помощью головки на «13» отвинчиваем верхний болт-фиксатор генератора, ослабляем натяжение;
• Изымаем сам ремень непосредственно;
• Из-под днища авто отвинчиваем два остальных болта с втулками, изымаем аккуратно агрегат;
• Имея доступ к генератору, обеспечиваем себе доступ к подшипникам, для этого необходимо снять три пружины-фиксаторы, которые крепят кожух;
• Отвинчиваем два болта, соединяющие две половинки генератора;
• Отсоединяем обмотку, вывернув также два болта;
• Перед нами остается выпрямительный блок, который также изымаем;
• Все процедуры проводит очень аккуратно, так при малейшем рывке провода могут отломаться;
• Путем отвинчивания контактной гайки отсоединяем болт;
• Маркируем краской или карандашом переднюю и заднюю крышки радиатора;
• Остается убрать с пути наружное кольцо и доступ к подшипнику обеспечен;
• Изымаем старые и негодные подшипники с помощью съемника, предварительно зажав шкив в тиски;
• Очищаем сухой тряпкой место их посадки от различных отходов и отработок;
• Вымачиваем новые ролики в обычном машинном масле для дополнительной смазки;
• Подбираем головку по диаметру подшипника и начинаем его равномерно впрессовывать;
• Запрессовав оба, начинаем сборку агрегата в обратном порядке, строго придерживаясь порядка;
• Закончив монтаж, перед установкой в моторный отсек, проверяем целостность ремня, при наличии трещин и дефектов проведите замену;
• Устанавливаем генератор в отсек, одеваем ремень;
• Заводим авто, тестируем на разных оборотах.

Сразу хочется обратить внимание

, что при покупке подшипников необходимо тщательным образом сопоставлять маркировку, в противном случае вы приобретете продукт неподходящий под стандарты. Для этого всегда берите с собой при совершении любых покупок инструкцию по эксплуатации транспортного средства от завода-изготовителя. В таком случае вы никогда не ошибетесь, и купите деталь надлежащего качества и с нужной маркировкой.

Кроме того, покупайте продукцию только у проверенных автомагазинах, которые имеют сертификацию, так как дешевые поделки приведут к тому, что уже через непродолжительное время вы снова будете вынуждены проводить ремонт и снова все разбирать. А значит терять время и деньги.

Замена подшипников генератора на ВАЗ 2110 разобрана подробным образом. Надеемся, статья поможет не одному водителю, особенно молодым и не опытным. Не бойтесь постигать новые азы. Пробуйте разбирать, собирать, в случае затруднений обращайтесь за помощью на интернет ресурс за подобными рекомендациями и инструкциями.
