Замена масла в двигателе змз 402

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием. Блок цилиндров алюминиевый с мокрыми чугунными гильзами. Поршни алюминиевые. ГБЦ восьмиклапанная, отлита из алюминия. Клапаны оснащаются одной пружиной и приводятся в действие через коромысла.

Обзор неисправностей и способы их ремонта

В принципе, мотор ЗМЗ 402 недоработан изначально, так как на момент создания уже были более прогрессивные технические решения. Основным достоинством является безопасность при срезании зубьев шестерни ГРМ – поршень не гнет клапана.

Зато коленвал шлифуется бесцентровым методом, возникают радиальные биения, при оборотах свыше 2500 – 2700 мин-1 веревочный задний сальник не справляется с задачей. Выхлоп идет в картер, повышается давление масла. Характерны для моторов семейства ЗМЗ 402 следующие неисправности:

Течь масла	прокладка прогорает из-за более сильного нагрева средней части ГБЦ	замена прокладки и своевременная протяжка
Перегрев мотора	поломка помпы, термостата, воздушная пробка в системе охлаждения	замена помпы/термостата, удаление пробки
Вибрации	дисбаланс системы зажигания, карбюратора или КШМ, износ подушек	балансировка систем, замена подушек

Стук может возникать во вкладышах подшипников коленвала и клапанах, исчезает после замены.

Особенности зимней эксплуатации

Двигатель ЗМЗ-402 достаточно прост в эксплуатации летом. При подготовке его для зимы следует в первую очередь проверить все технические жидкости. Это моторное масло, охлаждающая, тормозная и жидкость омывания стёкол. Масло следует поменять на полу- или полную синтетику. В систему охлаждения залить антифриз с необходимой температурой замерзания.

Слабым звеном зимних поездок является карбюратор. Его необходимо настроить определенным способом. Настройка производится на горячем двигателе. Холостой ход устанавливается специальным винтом

После настройки важно попрактиковаться с работой открывания-закрывания воздушной заслонки карбюратора

Сколько масла в 402 двигателе

По щупу сначала было ровно половина, чего и ожидал, но потом уровень масла неумолимо полез вверх! Сейчас примерно на 1.5см выше max. С пяти литров? Ну выше max быть не должно. А как Вы поступили с фильтром? Меняли элемент? Из стакана при замене старое масло удалили? А при установке нового в стакан свеженького наливали?

После залива масла в ГБЦ оно должно стечь в картер, не забываем сей факт!

В гаражах посоветовали слить масла немного и замерить уровень по ходу эксплуатации. Если коленвал крутится — не надо ничего сливать. Ничего плохого не случится.

Лампа давления масла помаргивет на холостых на горячем двигателе Это не трашно, это допускается.

Кстати да! Когда-то было купил Москвич 2141 с двигателем от 412-того. Когда масло менял — ничего понять не мог. Оказывается, щуп от какой-то жиги стоял, чтоб просто отверстие заткнуть. Пришлось на щупе самому новые риски ставить.

Добавлено через 11 минут 53 секунды С пяти литров? Ну выше max быть не должно. А как Вы поступили с фильтром? Меняли элемент? Из стакана при замене старое масло удалили? А при установке нового в стакан свеженького наливали?

Клапанная крышка


В случае клапанной крышки, сразу была установлена пробковая прокладка. Вначале она уплотняет нормально, несмотря на деформацию
клапанной крышки в местах крепления. Однако после нескольких снятий, в местях крепления прокладка расклинивается, растягивается
и мало того, что не уплотняет болт, дак ещё и в конце-концов просто рвётся в этих местах. Решение я нашёл такое — берётся
новая пробковая прокладка, тщательно обезжиривается. Также тщательно обезжиривается и привалочная поверхность клапанной крышки
после этого в прокладку втирается тонкий слой герметика и она устанавливается на ГБЦ, на привалочную поверхность клапанной
крышки наносится толстый слой герметика — во впалостях между крепежными отвестиями больше, чуть ли не сантиметровый слой — как
зубную пасту на щётку, также щедрым слоем окружаем крепёжные отверстия. При этом клапанная крышка предварительно не
выравнивается. После этого ставим клапанную крышку на место и слегка затягиваем болты. В результате, после затвердевания
герметика получим приклеенную к крышке прокладку. Привалочная поверхность будет идеально ровной, а болты можно будет затянуть
со значительным усилием без риска повреждения прокладки. За счёт приклеивания герметиком прокладка в местах болтов останется
на месте, то есть и течи через болты не будет также, и их дополнительно герметизировать нет никакой необходимости.
Вот картинка из темы про автоодеяло — видна прикленная прокладка и выступивший герметик:

Кроме того снимать данную конструкцию можно многократно без
повреждения уплотняющих свойств. На болты одевается гровер и шайба, затягиваются сильно, главное не повредить резьбу в блоке,
за прокладку уже можно будет не переживать. После каждого снятия клапанной крышки, перед установкой, рекомендую привалочные
поверхности и болты обезжиривать. С момента внедрения подобной конструкции клапанная крышка неоднократно снималась, течей
масла при этом не происходило, в том числе и с болтов.
Вид вцелом:

Плоскость вокруг болта идеальна:


Дополнено:
Проблемы с первой версией прокладки начались после покупки динамометрического ключа на 1/4 :). В книжке вычитал
усилие закручивания болтов в 0,4 — 0,8 кг. Попробовал протянуть 0,72 и прорезал прокладку. Изучив вопрос пришёл
к выводу, что это опечатка. Для резьбы м6 усилие должно быть 0,4-0,6 с тех пор тяну 0,6. В том числе электрические
соединения. Из новшеств советую при приклеивании новой прокладки после приклеивания к клапанной крышке, покрыть тонким слоем
герметика прокладку со всех сторон тонким слоем. Это нужно для препятствования впитывания масла пробкой и последующего
потения за счёт капиллярного эффекта. После нанесения «защитного» слоя даём герметику схватиться час-два, после чего
устанавливаем крышку на место. Для фиксации и герметизации болтов нет ничего лучше синего резьбового герметика.
Сами болты тянем динамометрическим ключом усилием 0,6 кг.

Как устранить и предупредить загустение смазочной жидкости

• Регулярно проверять рабочую температуру двигателя;
• Проверить эффективность сгорания топлива;
• Не допускать попадания в состав масла воды и тосола;
• Использовать только качественные оригинальные составы, рекомендованные автодилером.

Если консистенция масла все же изменилась, то необходимо сразу же обратиться в автосервис.

Изменение цвета и консистенции моторного масла может стать источником проблем. Многие из них устраняются своими силами, для избавления от других придётся обратиться в автосервис. Избежать неисправностей бензинового или дизельного двигателя можно, если использовать только качественное фирменное моторное масло и соблюдать рекомендации производителя автомобиля.

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине).
Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10»  равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021.10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было отмечено, «3M3-402» сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра.
Порядок работы цилиндров: 1-2-4-3.

Сколько масла в 402 двигателе

По щупу сначала было ровно половина, чего и ожидал, но потом уровень масла неумолимо полез вверх! Сейчас примерно на 1.5см выше max. С пяти литров? Ну выше max быть не должно. А как Вы поступили с фильтром? Меняли элемент? Из стакана при замене старое масло удалили? А при установке нового в стакан свеженького наливали?

После залива масла в ГБЦ оно должно стечь в картер, не забываем сей факт!

В гаражах посоветовали слить масла немного и замерить уровень по ходу эксплуатации. Если коленвал крутится — не надо ничего сливать. Ничего плохого не случится.

Лампа давления масла помаргивет на холостых на горячем двигателе Это не трашно, это допускается.

Кстати да! Когда-то было купил Москвич 2141 с двигателем от 412-того. Когда масло менял — ничего понять не мог. Оказывается, щуп от какой-то жиги стоял, чтоб просто отверстие заткнуть. Пришлось на щупе самому новые риски ставить.

Добавлено через 11 минут 53 секунды С пяти литров? Ну выше max быть не должно. А как Вы поступили с фильтром? Меняли элемент? Из стакана при замене старое масло удалили? А при установке нового в стакан свеженького наливали?

Сколько масла заливать в двигатель

Первое поколение 31105, 2004-2009

По сравнению с 3110 обновленный 31105 выделяется оригинальными элементами в экстерьере, среди которых можно выделить новые передние крылья, рельефный капот, доработанные передние бампера и решетка радиатора. На смену прямоугольным фарам пришли более современные закругленные, но с аналогичной галогеновой «начинкой». Поначалу седан оснащался бензиновыми моторами ЗМЗ-4021 2.5 и ЗМЗ-4062.10 2.3. Еще был доступен 2.4-литровый дизель ГАЗ-560. В 2006 году начались продажи топовой версии с двигателем Chrysler DOHC объемом 2,4 литра. Последняя модернизация ГАЗ-31105 состоялась в 2007 году. Машина получила новую решетку радиатора и другие косметические улучшения. В салоне появилась современная передняя панель со встроенными магнитолой и подушками безопасности. Сиденья – с улучшенной боковой поддержкой. Двигатели остались прежними.

Бензиновые двигатели 2004-2009

• 2,3 131 л. с. (ЗМЗ-4062.10), объем масла – 6 литров, допуск и вязкость: API-SJ, SH, SL; SAE 5W-40, 10W-30, 10W-40, 5W-30, 0W-30, 0W-40
• 2.4 137 л. с. (Chrysler 2.4L), объем масла – 5,3 литра, допуск и вязкость: API-SJ, SH, SL; SAE 5W-40, 10W-30, 10W-40, 5W-30, 0W-30, 0W-40
• 2.4 95 л. с. (ЗМЗ-4021), объем масла – 6 литров, допуск и вязкость: API-SJ, SH, SL; SAE 5W-40, 10W-30, 10W-40, 5W-30, 0W-30, 0W-40

Дизельные двигатели 2004-2009

2,1 95 л. с. (ГАЗ-560), объем масла – 5 литров, допуск и вязкость: API-CH, CH-4, CI; SAE 5W-40, 10W-30, 10W-40, 5W-30, 0W-30, 0W-40

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине). Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10» равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021.10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было о сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра. Порядок работы цилиндров: 1-2-4-3.

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Какое масло нужно использовать для двигателя ЗМЗ 402

Оригинальное

Для двигателя ЗМЗ 402 рекомендуется минеральное или полусинтетическое моторное масло. Вязкость смазочного продукта зависит от условий эксплуатации. Например, для всесезонного использования подходит 10W-40, 10W-40 или 5W-40. При эксплуатации летом рекомендуется 20W-40 или 25W-50, а преимущественно зимой заливают 0W-30, 0W-40 или 5W-30.

Неоригинальное

Для двигателя ЗМЗ-402 рекомендуется использовать проверенное моторное масло от зарекомендовавшего производителя. Среди наиболее известных брендов можно выделить Kixx, Mannol, Shell, Valvoline, Motul, Castrol, Liqui Moly, Mobil и другие

Кроме того, важное значение имеет показатель допуска API, который подбирают в зависимости от года выпуска автомобиля и типа двигателя. Например, для бензинового ЗМЗ-402 образца 1982 г

в. рекомендуется всесезонное масло на минеральной основе, с параметрами SAE 15W-20 и API-SG. Для более свежих модификаций 2009 г. подойдет полусинтетическое масло API-SL. Ниже представлены оптимальные моторные масла для ЗМЗ-402:

• Motul ATV-UTV 4T 10W-40
• Gapromneft Premium L 10W-40
• Kix G Plus SN/CF 10W-40.

Порядок работ по замене масла

• открутить болты крепления защиты картера (при наличии таковой);
• демонтировать пластину защиты;
• открыть заливную горловину на головке мотора;
• подставить емкость для отработанного масла под сливное отверстие в поддоне двигателя;
• ключом на 24 открутить сливную пробку;
• дождаться, пока масло полностью стечет из картера;
• ключам на 14 открутить болт крепления крышки масляного фильтра;
• снять крышку и извлечь фильтрующий элемент;
• протереть ветошью крышку и корпус фильтра;
• установить новую прокладку и фильтрующий элемент;
• закрыть крышку фильтра и затянуть болт крепления;
• протереть ветошью пробку и картер вокруг маслосливного отверстия;
• установить на пробку новую прокладку;
• затянуть сливную масляную пробку;
• закрепить защиту картера и затянуть болты;
• используя воронку, залить 5 литров масла в двигатель;
• дождаться, пока масло стечет в поддон;
• проверить уровень щупом;
• завести мотор и дождаться, пока погаснет лампа давления масла;
• заглушить двигатель;
• убедиться в отсутствии протечек в районе маслосливной пробки и крышки масляного фильтра;
• проверить уровень масла и при необходимости долить его;
• залить крышку маслозаливной горловины

Описание и технические характеристики

Двигатели ЗМЗ 402-й серии – неприхотливы в эксплуатации и достаточно просты в техническом обслуживании. Бензиновые, с карбюратором, имеют по 4 в ряд расположенных цилиндра. Устанавливались преимущественно на автомобили ГАЗ: «Волгу» и «Газель».

Рабочий объем силового агрегата — 2,445 л, что позволяет развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия составляет 8,2 – это позволяет использовать бензин марки АИ-92. Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата — 181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных газов, что значительно снижает загрязнение окружающей среды и позволяет соответствовать нормам.

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Какое масло заливать в газель 402 двигатель

Здравствуйте. Посоветуйте какое масло на зиму залить в двигатель змз 402, шелл хеликс (желтое) 10W-40, или шелл хеликс (красное) 5W-30.

Комментарии 33

Я сегодня залил G-Energy полусинтетику! пока жалоб нет!

Если выбор только перед этими двумя моделями, то жёлтая лучше, богаче присадками. Если всё аккуратно в двигателе сделано, всё протянуто, а прокладки живы, то не бойся синтетику или даже гидрокрекинг залить. Если нет желания, то возьми присадку в двигатель антифрикционную. Она немного поможет ДВС.

Моторное масло со временем теряет свои защитные и смазывающие свойства. В него попадают продукты сгорания топлива и металлическая стружка, а присадки выгорают под воздействием высоких температур. Замена масла в двигателе ЗМЗ 402 реже, чем через 10000 км пробега, сильно уменьшает моторесурс агрегата.

Выбор масла

Производитель рекомендует использовать моторные масла, которые имеют следующие показатели по стандарту SAE, определяющему текучесть (вязкость) смазки :

В двигатель желательно заливать минеральное или полусинтетическое масло российских и зарубежных производителей. При использовании более жидких или синтетических можно столкнуться с появлением течи через сальники или уплотнительные прокладки.

Важно: минеральное масло стоит использовать только в летнее время. Зимой нужно заливать «полусинтетику», которая меньше загустевает на морозе

Сколько масла лить в ЗМЗ 402?

В системе смазки двигателя содержится 6 литров масла. При замене часть его неизбежно остается в масляных каналах и картере. Поэтому после слива масла с демонтажом масляного фильтра в мотор войдет примерно 5,7 литра.

Шести литров достаточно для замены и последующей доливки во время эксплуатации. Если сальники и кольца изношены, имеет смысл сразу купить дополнительный объем масла. Количество зависит от состояния мотора.

Как настроить акустику в машине

Расходники

Для замены понадобится:

• 6 литров масла;
• сменный элемент масляного фильтра;
• прокладка под пробку маслосливного отверстия;
• резиновое уплотнение крышки фильтра.

Инструмент

Перед началом работ нужно подготовить набор гаечных ключей, воронка и емкость для слива масла. Для удаления остатков масла вокруг маслосливных отверстий и с корпуса фильтра понадобится чистая ветошь.

Работы проводятся на смотровой яме, эстакаде или подъемнике.

Подготовка

Масло обладает достаточной текучестью лишь после прогрева двигателя до рабочей температуры. Замена на холодном моторе ведет к тому, что много старого грязного масла останется в системе. Поэтому перед заменой нужно завести мотор и дождаться, пока датчик температуры охлаждающей жидкости не подойдет к отметке 80 градусов.

Смена типа смазки (переход с «минералки» на «синтетику» или наоборот) требует обязательной промывки системы. Для этого используются специальные моющие присадки или масла. Для быстрой промывки достаточно залить в прогретый мотор специальное средство и дать ему поработать на холостых оборотах 10-15 минут.

В случаях, когда нужно очистить масляные каналы и детали двигателя от нагара и других загрязнений, используется щадящая промывка. Она требует больше времени — для очистки нужно залить жидкость и проехать 100-150 километров.

Порядок работ по замене масла

Машину с прогретым мотором нужно установить на яму или эстакаду и подложить под колеса противооткатные башмаки. Замена масла в двигателе ЗМЗ 402 выполняется следующим образом:

• открутить болты крепления защиты картера (при наличии таковой);
• демонтировать пластину защиты;
• открыть заливную горловину на головке мотора;
• подставить емкость для отработанного масла под сливное отверстие в поддоне двигателя;
• ключом на 24 открутить сливную пробку;
• дождаться, пока масло полностью стечет из картера;

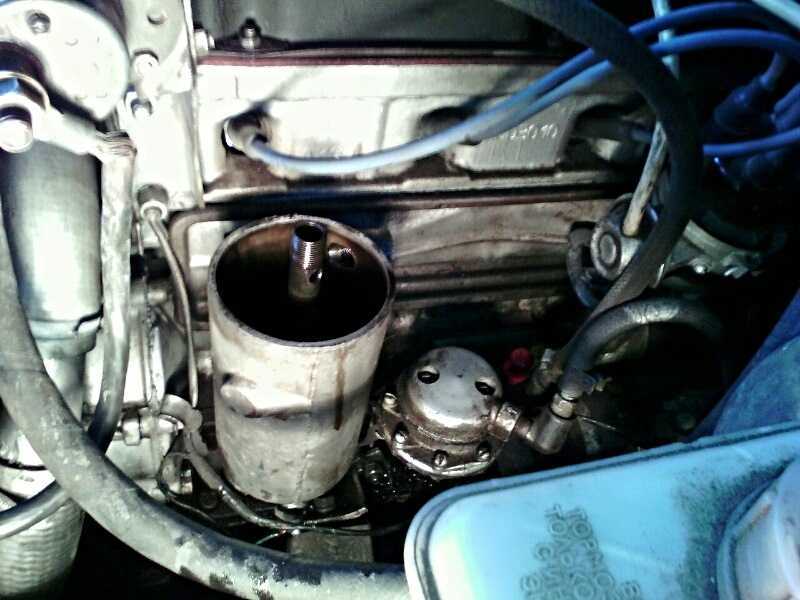

• ключам на 14 открутить болт крепления крышки масляного фильтра;
• снять крышку и извлечь фильтрующий элемент;
• протереть ветошью крышку и корпус фильтра;
• установить новую прокладку и фильтрующий элемент;
• закрыть крышку фильтра и затянуть болт крепления;
• протереть ветошью пробку и картер вокруг маслосливного отверстия;
• установить на пробку новую прокладку;
• затянуть сливную масляную пробку;
• закрепить защиту картера и затянуть болты;
• используя воронку, залить 5 литров масла в двигатель;
• дождаться, пока масло стечет в поддон;
• проверить уровень щупом;
• завести мотор и дождаться, пока погаснет лампа давления масла;
• заглушить двигатель;
• убедиться в отсутствии протечек в районе маслосливной пробки и крышки масляного фильтра;
• проверить уровень масла и при необходимости долить его;
• залить крышку маслозаливной горловины
