Причины поломки
Многие интересует, почему такая металлическая деталь изнашивается. А причин этому может быть несколько:
- Усталость металла;
- Износ поверхностей;
- Окончание срока службы детали;
- Повреждения геометрии;
- Столкновение с камнями и другими сторонними предметами;
- Высокий уровень нагрузки при езде по некачественному дорожному покрытию;
- Сильное сжатие (когда витки практически соприкасаются между собой);
- Пружина ржавеет из-за контактов с дорожной солью;
- Перегрузка детали;
А как узнать, когда нужна замена амортизаторов? Все очень просто, об износе детали говорит сильное приседание машины.
Применение пружин в конструкции
Так повелось, что амортизатор и пружина идут в паре. Это неразъемный механизм (в передней части) который обеспечивает лучшую плавность хода, а также управляемость машины. Если быть честным до конца, то можно отметить что – без пружин мы бы не испытывали такой комфорт от вождения, нас бы трясло как на телеге.
Со своей работой современные пружины справляются замечательно, производители научились подстраивать подвеску для различных нужд, будь то жесткая спортивная, сбалансированная комфортная или внедорожная.
Работа пружины в любом случае сводится к поглощению ударов от дорожного покрытия, а также возвращение колеса на место. И нужно понимать, чем мягче этот элемент, тем большей силы удар он может поглотить – но та энергия (которая поглощена) не улетучивается мгновенно, она передается кузову и он раскачивается — если качнуть машину без амортизаторов, то она будет долго качаться.
Работа амортизатора – гасить эти «паразитные» колебания, причем чем быстрее, тем лучше.
В итоге получается идеальная смесь – удар идет на пружину, а колебания, которые у нее образовались, гасятся амортизатором.
Из чего делаются проставки
Производители автозапчастей и аксессуаров уже заметили, что проставки пользуются спросом, поэтому они уже наладили выпуск их.
Причем для их изготовления используются разные материалы:
- Полиуретан;
- Резина;
- Алюминий;
- Пластик.
Полиуретан и резина сами по себе материалы упругие, поэтому при эксплуатации они могут сжиматься, что позволяет в большей степени гасить колебания.
При этом полиуретан очень устойчив к негативному воздействию окружающий среды, поэтому прослужить он может длительный срок.
Но в конструкции таких проставок часто используются металлические втулки в отверстиях под болты, и это их недостаток.
При сжатии эти втулки контактируют с кузовом, и в месте контакта возможно появление очагов коррозии.
Резина хоть и подвержена «старению», но в таких проставках никаких металлических элементов нет, поэтому они на кузов негативных воздействий не оказывают.
На Suzuki Escudo это выглядит так:
Проставки из алюминия обладают высокой прочностью, но поскольку это металл, то в месте контакта с кузовом может появиться коррозия.
Пластик в этом плане лучше. Он также прочный, но ржавчины от него не будет. Поэтому оптимальными для установки на авто являются резиновые и пластиковые проставки.
Причем отмечается, что на передней подвеске желательно использовать проставки из прочных материалов, а на задней – из эластичных.
К тому же, нельзя до бесконечности наращивать клиренс при помощи проставок.
Толщины их не должна превышать 3-5 см, использование более толстых подложек приведет к значительному ухудшению управляемости авто.
Характеристики пружин
На автомобили ставят разные пружины. Производители подбирают их с учетом множества факторов: массы авто, условий и характера эксплуатации, предполагаемых нагрузок и требований безопасности.
Пружины могут отличаться даже в рамках одной марки и модели в зависимости от комплектации — некоторые опции увеличивают вес авто, а некоторые предполагают другой характер вождения.

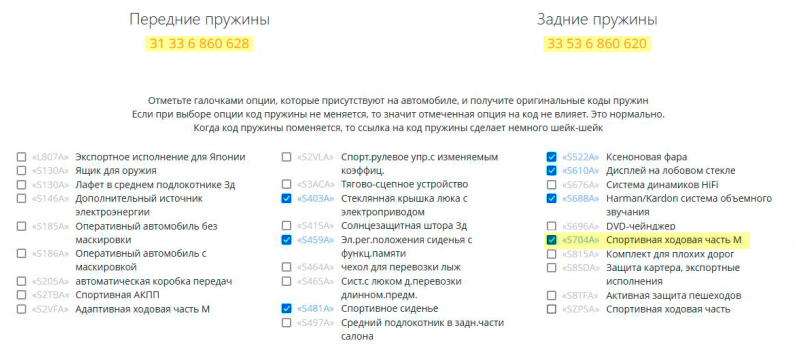

Серийные номера пружин в базовой комплектации БМВ 320i Если добавить «спортивное сиденье» и еще несколько опций, каталог предложит другие передние пружины. Из-за набора опций передняя часть автомобиля стала тяжелее базовой, нужны пружины жестче У автомобиля с опцией «спортивная ходовая часть» отличаются от базовых и передние, и задние пружины Опция «спортивная ходовая часть М» вообще предлагает совершенно другие пружины
Жесткость — главная характеристика пружины. Чем жестче пружина, тем большая сила нужна, чтобы ее сжать. Более жесткая пружина будет передавать на кузов больше ям и ухабов, но управлять автомобилем будет интереснее: водитель лучше чувствует дорогу, машина меньше кренится в поворотах.
Подвеска с более мягкими пружинами лучше отрабатывает неровности и меньше передает их на кузов. Плата за комфорт — управляемость: в поворотах и при торможении автомобиль будет сильнее проседать и крениться.
Жесткость пружины зависит от ее внешнего диаметра и высоты, формы, шага витка, диаметра проволоки, количества витков и характеристик материала.
Высота — длина пружины в разжатом состоянии. Из двух пружин, разных по длине, но одинаковых по другим характеристикам, длинная будет жестче.
Шаг витка может быть постоянным или переменным, от него зависит количество витков в пружине и то, как она реагирует на разные типы нагрузок.
Сечение прута — диаметр проволоки, из которой изготовлена пружина. Чем толще проволока, тем жестче пружина.

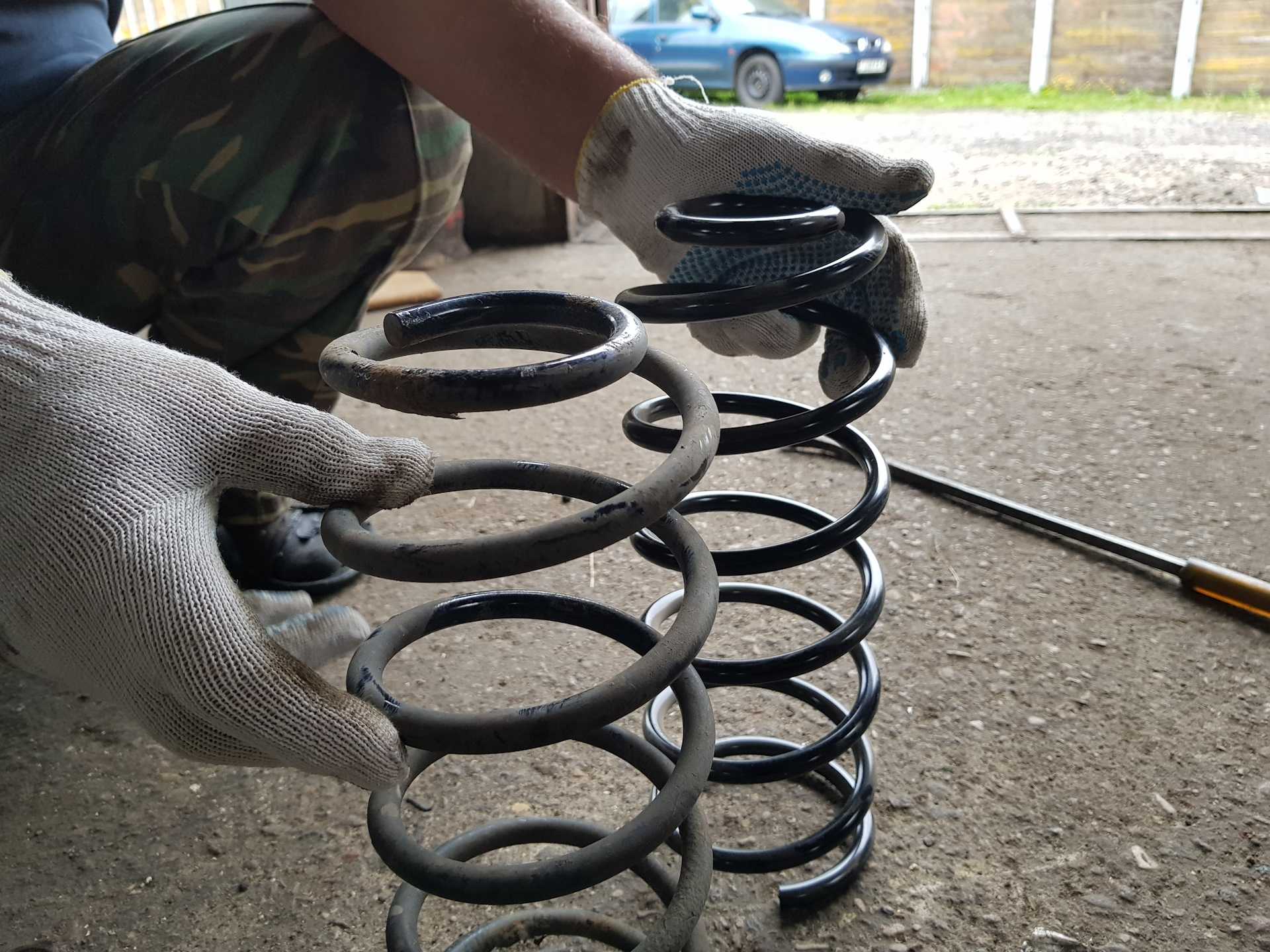

Форма пружин в подвеске автомобиля может быть цилиндрической, конической и бочкообразной.
У цилиндрических пружин витки равны по диаметру и в полностью сжатом состоянии будут соприкасаться. При постоянном шаге витков пружина будет сжиматься линейно — чем выше нагрузка, тем больше сжатие.
Витки у пружин конической формы имеют разный диаметр и не соприкасаются при сжатии, поэтому у такой пружины больше рабочий ход.
У пружин бочкообразной формы диаметр и шаг витков изменяются, ближе к центру расположены самые широкие и редкие витки. Считается, что пружины такой формы лучше адаптируются к нагрузкам и сохраняют устойчивость авто, так как сжимаются и неравномерно изменяют жесткость.
В каталогах запчастей характеристики пружин обычно не указывают: оригинальные детали сделаны под конкретный автомобиль и точно подойдут по жесткости и размерам. А вот жесткость неоригинальных пружин может отличаться в любую сторону. Универсального способа не прогадать с выбором аналога нет, кроме очевидной рекомендации избегать совсем дешевых вариантов. Еще можно почитать специализированные форумы и отзывы: автолюбители охотно пишут о запчастях.
Разновидности пружин по форме
Разновидности пружин по форме
Задняя подвеска
Здесь ситуация практически такая же. Хотя устройство подвески кардинально отличается. Здесь амортизатор не вставлен напрямую в пружину, а идет как бы отдельно. То есть если он «накрылся» то заменить его намного легче! Просто откручиваем два болта и снимаем его, затем ставим новый.
Если вы не занимаетесь перевозками тяжелых грузов, и ваш автомобиль переднеприводный (там весь вес спереди), то задняя часть будет страдать намного меньше. По опыту знаю, замена там будет через 150 – 200 тысяч, а может быть и больше. Однако желательно менять все сразу.
Надеюсь, помог – искренне ваш АВТОБЛОГГЕР.
Задняя стойка ничто без хорошего амортизатора
После замены стоек на ваз 2110 может случиться следующая ситуация. По кочкам и неровностям колеса нормально стали держать дорогу, а раньше, до замены, зад автомобиля подпрыгивал даже на мелких кочках. Но, хотя устойчивость на дороге и стала нормальной, вдруг пропал комфорт от вождения. Другими словами, теперь кочки отдают в спину водителя через сиденье, а автомобиль на дороге реально трясет. В чем же дело? Может быть, все дело в притирке новых стоек или так и должно быть? Оказывается, все дело действительно может быть заключено в амортизаторах или же в подшипниках, но тогда стук не должен исчезнуть. Поэтому правильная замена стоек подразумевает знание ее конструкции, так сказать комплексный подход применять нужно.
- Амортизаторы в данном случае могут играть очень большое значение. Как известно, на сегодняшний день существует масса различных амортизаторов газового и масляного типа. Одни из них специально сделаны жестко и при езде по неровным участкам дорого обязательно будут чувствоваться все кочки. Зато управление автомобилем в этом случае будет просто супер. Обычно, к таким амортизаторам относятся продукция дорогих производителей, предназначенная для спортивной езды по трассам и ровному покрытию.
- Что касается езды по бездорожью, то большинство экспертов сходится во мнении, что лучше масляных амортизаторов в данном случае нет. В частности, они и стоят дешевле, и не обладают слишком высокой жесткостью. Именно поэтому, если чувствуется после замены задних стоек жесткость и некомфортность езды, все дело может заключаться в амортизаторах. Их придется заменить.
- На сегодняшний день, кроме амортизаторов масляного типа, имеются еще и такие, которые снабжены специальной регулировкой жесткости. Но стоят они очень дорого и не каждый владелец Ваз 2110 способен себе позволить их купить.
Меняем амортизатор
Замена амортизатора проводится следующим образом:
- автомобиль поднимается на домкрат, а под передние колеса ставятся упоры;
- опять же демонтируется заднее сиденье;
- изнутри салона отворачиваем болты, фиксирующие верхние части амортизаторов;
- теперь нужно будет вывернуть нижнее крепление амортизатора;
- выводя нижний конец из кронштейна, амортизатор автоматически снимется вместе с пружиной.
Вот здесь, на данном видео можно посмотреть, как проводится замена амортизаторов.
- после того, как выйдет амортизатор с пружиной, нужно будет снять изолирующую прокладку пружины, которая находится в нише колеса;
- вынимаем опорную шайбу, опять же из салона (как на фото);
- вынимается также подушка и втулка;
- далее снимается кожух с амортизатора, а оттуда и буфер хода сжатия;
- устанавливаем новый амортизатор.
Инструкция рекомендует проводить вышеописанные операции строго по правилам. И даже новичок, который умеет лишь держать гаечный ключ в руке, способен справиться с заменой задних стоек автомобиля ваз 2110. Так же на нашем ресурсе Вы можете узнать о том,как выполняется . Проводя операцию по замене своими руками, можно даже неплохо сэкономить, ведь цена на услуги подобного рода в автосервисах довольно высока.
Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса. Приподняв заднюю часть, установите надежные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как подвеска должна быть разгружена.
Что такое амортизаторы и пружины
Амортизатор и пружина – неразрывная пара. Их основная задача – сделать движение машины максимально плавным и управляемым рулевым управлением.
Пружина, благодаря своей эластичности, смягчает толчки и неровности, которые неизбежны при движении автомобиля по неровной дороге. Когда машина на любой скорости въезжает в яму, колесо подпрыгивает. На мгновение происходит потеря сцепления резины с дорожным покрытием. Работа пружины заключается в том, чтобы как можно быстрее прижать колесо к дороге, потому что «отскок» блокирует рулевое управление.
Но пружина не просто толкает его вниз. Совершает колебательные движения, гася энергию удара. Величина колебаний зависит от упругости пружины. Чем мягче сталь, из которой изготовлена железная спираль, тем сильнее сжатие и демпфирование энергии удара.
В игру вступают те же силы, которые позволяют баскетболисту вести мяч. Колесо действует как шар. Если бы не было амортизаторов, при движении по неровностям автомобиль постоянно раскачивался на рессорах. Амортизатор гасит колебательные движения пружины. В этом случае энергия вибрации кузова преобразуется в тепло, от которого нагревается корпус амортизатора.
Амортизатор намного сложнее пружины. И все мы знаем, что сложные системы выходят из строя чаще, чем простые. Поэтому амортизатор изнашивается быстрее пружины.
Когда менять пружины
Пружины служат долго, иногда в течение всей жизни авто, но со временем изнашиваются — металл ржавеет и устает. Износ пружин сказывается на комфорте, управляемости авто и безопасности вождения.
Единого мнения об интервале замены пружин нет, этот показатель сильно зависит от конкретной модели авто и условий эксплуатации. Некоторые производители пружин рекомендуют менять их раз в 120—150 тысяч километров пробега. Пружины желательно поменять и при третьей по счету замене амортизаторов, это продлит жизнь всей подвеске.
Также бывает, что машине 10 лет, и за это время она прошла всего 70 тысяч километров
Чтобы понять, стоит ли менять пружины, важно обратить внимание на косвенные признаки, которые могут стать поводом для замены пружин
Машина просела: дорожный просвет уменьшился, расстояние от колеса до арки существенно сократилось или сокращается, когда в машину кто-то садится. Пружины проседают медленно, этот процесс бывает сложно заметить визуально.
На просевших пружинах груженый автомобиль чаще задевает неровности на дороге, например лежачих полицейских. Открытые двери цепляют за бордюры или клумбы там, где раньше этого не наблюдалось. Если пружины серьезно изношены, колесо может буквально «тонуть» в арке.
Автомобиль может просесть только на одно колесо: так бывает, когда ломается одна пружина — и это серьезный повод срочно обратиться в сервис. Бывает, что пружина лопается прямо на ходу, обломок может проколоть покрышку, оборвать тормозные шланги, а может вылететь под колеса или на лобовое стекло машины, которая идет следом.
Обычно это последствия повреждения лакокрасочного покрытия пружины. Незащищенное место ржавеет, а пружина потом лопается в этом месте, отчего становится короче.

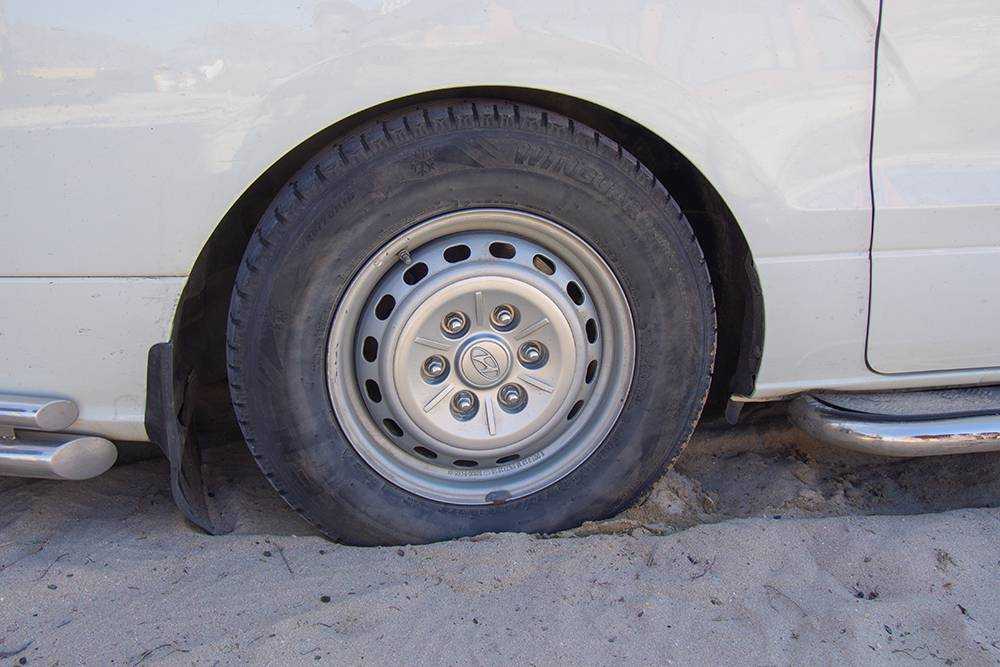

Не исключено, что этот микроавтобус перегружен, и с ним все в порядке. Если это не так, пружина неисправна: арка буквально лежит на колесе. Фото: sergeystudio16 / Shutterstock
Появились пробои в подвеске — жесткие удары по кузову со стороны ходовой части. Могут возникнуть при проезде неровности, когда пружина и амортизатор сожмутся до упора. Так может быть и на абсолютно исправной машине, но если это происходит несколько раз в день, пружины, скорее всего, износились и потеряли жесткость. Еще один признак износа наряду с пробоями — ощутимые крены при маневрах.
Подвеска издает посторонние звуки. Сломанная пружина создает металлический стук и скрежет при проезде неровностей или вращении руля на месте. Попробуйте осмотреть подвеску самостоятельно, а лучше не откладывайте визит в сервис — пружина может лопнуть в районе опорной площадки, заметить разлом в этом месте без подъемника бывает сложно.
Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить
Вы тоже можете стать нашим партнером
Последовательность действий применима также для замены передних амортизаторов
Снятие
Разбирать стал с левой, целой, стороны, чтобы сравнить новую и старую пружины в магазине.
Понял, что с наскока мне проблему не решить. Головки на 15 нет, всё так прикипело, что не открутишь! Побрызгал WD40, и пошёл домой.
Вернувшись через некоторое время, посмотрел — WD40 рулит. Открутил болт на 15, который зажимает амортизатор в кулаке.
Стало понятно почему он так отвратно отворачивается. Наверное это, что-то тип такого.
Резко ударил ногой по кулаку сверху, и он сполз с амортизатора.
При этом забыл вытащить из стойки шарнир стабилизатора и случайно его разобрал.
Набил в шарнир новой смазки, слегка сдавил его в тисках и шарик заскочил обратно в шарнир.
Открутил гайки сверху и вытащил стойку.
На пружине вот такая метка.
Разборка
Доработал головку напильником, чтоб налезала на шток амортизатора.
Зажал конструкцию в тиски. Перед откручиванием гайки штока пружина должна быть стянута стяжками.
Сразу гайку открутить не смог. Видимо закручивают ударным электроинструментом. Помогло обстукивание гайки с помощью подходящей трубки.
Вот так выглядит это в разобранном виде.
Выбор новой пружины
Выбор пал на пружины фирмы KYB.
Каяба по Exist — код RA 1818
Установка

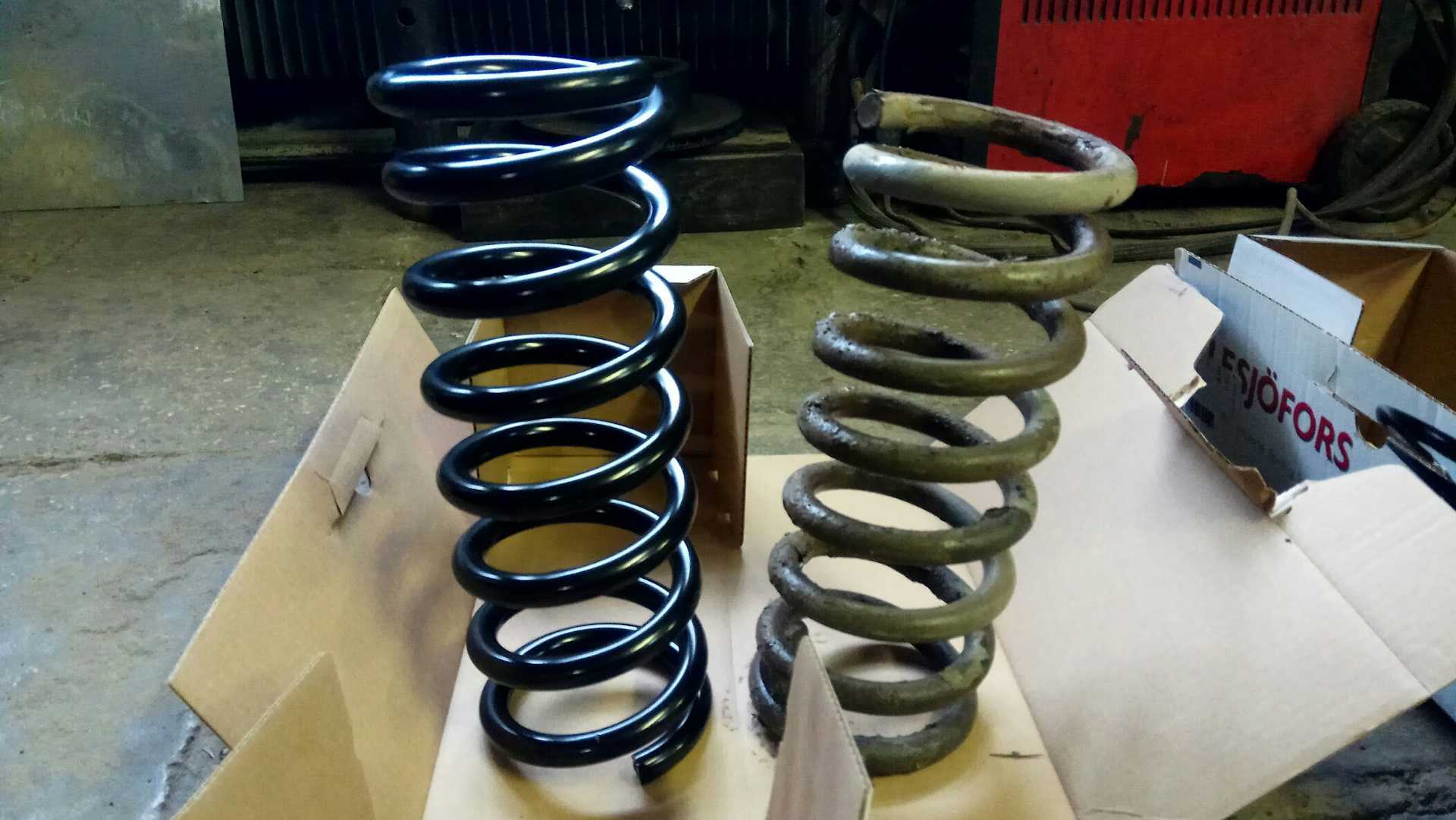

Пришёл в гараж, сравнил старую (с красной точкой) и новую пружины. Без нагрузки старая немного короче. На пол-сантиметра.
Снял со старой пружины пластиковую насадку и поставил на новую. Верхний и нижний витки пружины отличаются по диаметру.
Сжать пружину с первого раза не удалось, приспособы «не хватало» на крайние витки. Помогла проволока.
Снял стяжки. Потом понял, что зря.
Невозможно было засунуть стойку в поворотный кулак, пока не сжал пружину стяжками вновь.
Против хитрого фордовского зажима стойки помогла старая дедовская монтировка.
Болт стягивающий стойку, поставил по фирмовому — на фиксатор резьбы.
Если поставить колесо и опустить машину, то шарнир стабилизатора поставить на место очень легко.
Всё в сборе с новой пружиной Каяба!
Дополнительные фото можно посмотреть в Фотоальбоме.
Практически каждому водителю, даже далекому от механики и ремонта известно, что замена задних стоек на ваз 2110 проводится в том случае, когда автомобиль неудачно наезжает на ямы. При этом, замена задних стоек на ваз 2110 обязательно должна быть проведена грамотно и на специальном оборудовании.
Уход за рессорами
Износ деталей подвески во многом зависит от условий эксплуатации автомобилей. Так, при усиленном загрязнении, износ пальцев рессор увеличивается в среднем на 24 — 33%. Значительно снижается долговечность рессор вследствие коррозии, появляющейся при их загрязнении и отсутствии смазки. Поломка рессор возможна при движении с большой скоростью по плохой дороге. При слабой затяжке стопорных болтов пальцев рессор разрушаются отверстия в кронштейнах и серьгах подвески.
Подтяжку креплений деталей рессорной подвески надо производить равномерно, с учетом рекомендуемых заводами моментов затяжки. Так, на автомобилях ЗИЛ, гайки стремянок рессор надо затягивать, прикладывая момент 166…294,2 н·м (25…30 кГм), а затяжку гаек стремянок крепления накладных ушков с моментом 32…98 н·м (5…10 кГм), на автомобилях ГАЗ момент затяжки гаек стремянок задних рессор должен находиться в пределах 8…9 н·м (7…9 кГм).
При разрушении резиновых опор в подвеске грузовых автомобилей ГАЗ их необходимо заменить. Для устранения зазора между упорной резиновой подушкой и чашками передних концов рессор можно наклеить на изношенную упорную подушку резиновую пластину.
В случае появления скрипа листов рессор во время движения автомобиля, а также коррозии на листах не реже одного раза в год необходимо промывать листы рессоры керосином и смазывать графитной смазкой УСсА или смесью, состоящей из 30% солидола, 30% графитного порошка и 40% масла трансмиссионного автомобильного летнего. Чтобы ввести смазку между листами без разборки рессоры, следует отпустить хомутики и разгрузить рессоры, приподняв переднюю или заднюю часть рамы автомобиля до отрыва колес от пола, предварительно отсоединив стойки амортизаторов. Смазку вводят специальной струбцинкой, а при ее отсутствии листы следует разжимать с помощью отвертки или другого инструмента.
На легковых автомобилях для смазки рессор, заключенных в чехлы, следует развязать и отогнуть чехлы на половину их длины с каждого конца рессор поочередно
Разжимать концы листов следует осторожно во избежание повреждения прокладок. Поврежденные прокладки необходимо заменить
Для смазки пальцев рессор применяют солидол С или пресс-солидол С. Смазку нагнетают через пресс-масленки с помощью солидолонагнетателя до тех пор, пока из зазоров не выдавится вся загрязненная смазка и не покажется свежая. Засорившиеся смазочные каналы прочищают с помощью гидропрсбойника.
Рессоры разбирают и собирают с помощью специальных приспособлений или в тисках. Рессорные листы с трещинами или с местным износом, превышающим допустимое значение, выбраковывают. Подкоренные и коренные листы с обломанными концами переделывают на короткие.
Стрелу прогиба листа определяют по шаблону. При небольшом изменении прогиба лист правят в холодном состоянии вручную ударами молотка со стороны вогнутой поверхности на подставке с выемкой необходимого радиуса или на специальном стенде. Рессорные листы, утратившие форму в значительной степени, нагревают до температуры 700-800°С и правят по шаблону. После правки листы нагревают до температуры 850-880°С и закаливают в масле, нагретом до температуры 60°С, а затем подвергают отпуску при температуре 450-500°С. Рекомендуется для повышения усталостной прочности и срока службы рессорные листы подвергать дробеструйной обработке или прокатывать на специальном стенде.
Выбракованные листы заменяют новыми или изготовленными из рессорной ленты.
Изношенные рессорные втулки, центральные болты и стремянки заменяют новыми.
Подготовленные к сборке листы сжимают винтовым или гидравлическим приспособлением, предварительно пропустив через них стержень-оправку (рисунок 3). После сжатия листов вместо оправки устанавливают центральный болт и затягивают гайку. Сборка рессоры выполнена правильно, если концы листов соприкасаются без зазора. Отремонтированные рессоры подвергают осадке и испытывают. У автомобильных рессор контролируют стрелу прогиба в свободном состоянии.
Рисунок 3 — Запрессовка шарниров в ушко рессоры с помощью специальных оправок и проверка прогиба стрелы рессоры
О замене амортизаторов
Если диагноз о неисправности этого устройства не вызывает сомнений у владельца транспортного средства, нужно заменить амортизатор. Эта операция особых сложностей не имеет, выполнение её под силу даже начинающим водителям. Специального инструмента также не потребуется, достаточно иметь автомобильный домкрат и набор гаечных ключей
Особое внимание следует обратить на выбор новой передней стойки или заднего амортизатора. В продаже можно встретить запасные части сомнительных производителей, которые могут быстро прийти в негодность
Прежде чем приступить к работе, следует рассмотреть необходимое оборудование для ремонта и замены амортизаторов. Ремонтнику могут понадобиться следующие инструменты и приспособления:
- Автомобильный домкрат;
- Ключ для демонтажа колеса;
- Надёжная подставка под кузов автомобиля;
- Набор гаечных ключей;
- Динамометрический ключ;
- Жидкость WD-40 или подобную ей;
- Монтировка или небольшой ломик;
- Металлическая щётка для удаления грязи;
- Блокировку для колёс, чтобы исключить передвижение автомобиля.
В некоторых условиях может понадобиться удлинитель для ключа, чтобы открутить «прикипевший» крепёж, а такое случается довольно часто. Работу следует начинать только тогда, когда под колёсами будут установлены упоры, предотвращающие откат машины. Принципиального отличия по снятию и установке переднего или заднего амортизатора нет, поэтому остановимся на одном из них.
Порядок проведения замены пружин подвески
При проведении таких работ в автосервисе в зависимости от марки и модели автомобиля механики используют разные технологии, инструменты, оборудование, и даже место проведения работ — смотровую яму, эстакаду, подъемник. Однако, как поменять пружины на стойке, без наличия профессионального оборудования? Оказывается, все намного проще, чем многие себе представляли.
Пружины можно поменять и в домашних условиях
Место проведения замены пружин и требуемые инструменты
Многие автослесари утверждают, что проведение работ по самостоятельной замене пружин лучше всего проводить на смотровой яме. Они отмечают, что иные способы крайне неудобны. Однако, как показывает практика, «русская смекалка», домкрат и бревно способны творить чудеса.
Непосредственно для проведения работ нужно подготовить некоторые инструменты:
- Домкрат, а лучше два домкрата.
- Требуемые ключи (как правило, это баллонный ключ и два простых на 19).
- Средняя отвертка.
- Возможно ломик или кирка.
Алгоритм замены задних пружин
Сама замена происходит в несколько этапов, рассмотрим этот процесс пошагово.
Замена пружин на подъемнике — гораздо удобнее
Первым, что нужно осуществить — это ослабить болты на задних колесах, после чего с помощью домкрата каждая из сторон поднимается, и под пороги устанавливаются подставки, бревна или еще что-то надёжное.
Следующее, что нужно осуществить — это открутить болты амортизаторов. Перед этим, желательно, немного приподнять с помощью домкрата середину задней балки. Открутив болты, следует опустить балку обратно и без проблем снять амортизаторы
При таких манипуляциях важно, чтоб тормозной шланг был длинным. В противном случае есть риск его повреждения или даже разрыва при поднятии балки
После этого балка должна повиснуть в воздухе, а неисправная пружина снимется руками без особых проблем
Однако перед тем как поменять пружины, нужно обязательно проверить состояние опорных чашек и седла каждой из них. Опорные чаши часто поддаются коррозии, поэтому при ее обнаружении следует их заменить. Сёдла приходят в негодность реже, но проверить и заменить при необходимости их тоже стоит.
Поменяв сёдла, устанавливаются на место пружины, после чего задняя балка опять приподнимается с помощью домкрата до тех пор, пока не получится прикрепить крепления амортизатора и затянуть его болтами
Важно помнить, что затягивать амортизаторы нужно под нагрузкой. Для этого в багажник кладётся что-либо тяжелое
После на место устанавливаются колеса, и машина снимается с подставок.
Если все манипуляции были выполнены правильно, посадка автомобиля должна существенно подняться, на 4–6 см, а другие проблемы, связанные с пружинами, попросту исчезнуть. Поскольку замена задних пружин своими руками вполне осуществимое мероприятие даже в домашних условиях, оно не только позволит вам существенно сэкономить «кровные» на профессиональном автосервисе, но и расширит круг ваших умений, связанных с ремонтом автомобиля. Полученным опытом вы можете поделиться с друзьями, у которых возникли схожие проблемы.
