Замена сайлентблоков передних рычагов автомобилей ваз

5.1.13 Замена резинометаллических шарниров рычагов на автомобиле / ВАЗ 2107

Необходимость замены резинометаллических шарниров определяйте по признакам, указанным выше, в подразделе «Определение состояния деталей передней подвески«.
Заменять шарниры можно как непосредственно на автомобиле, так и на рычагах, снятых с автомобиля (описано в подразделе «Проверка технического состояния и ремонт»).

Замена резинометаллических шарниров нижних рычагов производится в следующем порядке.
Поставьте автомобиль на смотровую канаву или подъемник и вывесьте переднюю часть автомобиля со стороны, где будет производиться замена. Снимите колесо.
Отвернув гайку, выпрессуйте палец шарового шарнира рулевой тяги съемником А.47052 и отведите свободный конец боковой тяги назад.
Отверните гайки крепления нижнего рычага подвески к оси и снимите шайбы с обоих концов оси.

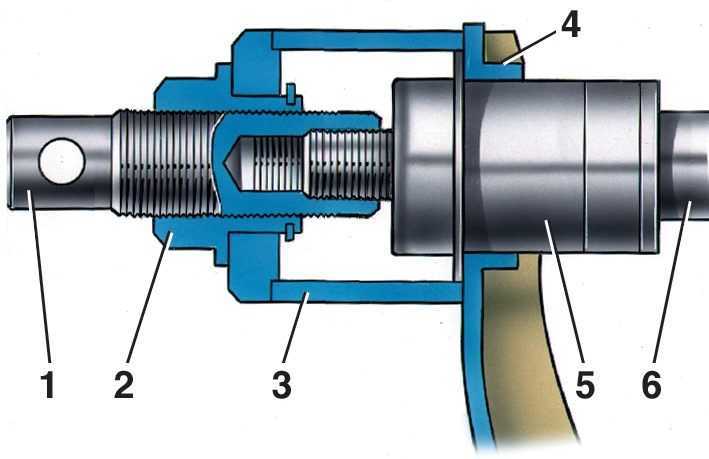

Рис. 5–24. Схема выпрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9500: 1 — винт; 2 — гайка; 3 — стакан; 4 — нижний рычаг; 5 — шарнир; 6 — ось нижнего рычага

Установите стакан 3 (рис. 5–24) приспособления 02.7823.9500 на полку рычага 4 и наверните винт 1 на конец оси 6.
Удерживая винт 1 воротком и вращая гайку 2, сдвиньте проушину рычага с наружной обоймы шарнира. Снимите приспособление и выпрессованный шарнир 5 с оси рычага.
Придавая ломиком или монтажной лопаткой проушине рычага положение, концентричное с осью рычага, вставьте новый шарнир в отверстие проушины рычага и наденьте на ось.

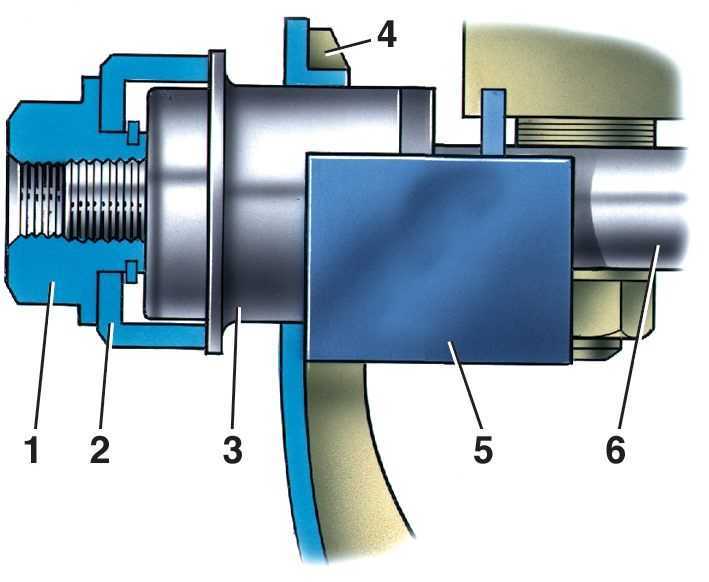

Рис. 5–25. Схема запрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9501: 1 — гайка; 2 — кольцо; 3 — шарнир; 4 — нижний рычаг; 5 — упор; 6 — ось нижнего рычага

Наденьте на конец оси кольцо 2 (рис. 5–25) приспособления 02.7823.9501 и вставьте упор 5 между полкой 4 и ближайшей гайкой крепления оси к поперечине передней подвески.
Вращая гайку 1 и придерживая упор 5, запрессуйте новый шарнир 3 в проушину рычага. Снимите приспособление, установите шайбу и гайку крепления рычага к оси. Гайку не затягивайте.
Аналогично заменяются другие резинометаллические шарниры нижних рычагов подвески.
После замены шарниров соедините рулевую тягу с рычагом поворотного кулака, затяните и зашплинтуйте гайку шарового пальца рулевой тяги, установите и закрепите колесо.

Рис. 5–19. Выпрессовка шарниров верхнего рычага: 1 — приспособление А.47046; 2 — шарнир

Рис. 5–20. Запрессовка шарниров верхнего рычага: 1 — приспособление А.47046; 2 — шарнир; 3 — колпачок, применяемый вместе с приспособлением А.47046

Замену резинометаллических шарниров верхних рычагов подвески производите с помощью приспособления А.47046 таким же способом, как и на снятых рычагах (см. рис. 5–19 и 5–20), в следующем порядке.
Поставьте автомобиль на смотровую канаву или подъемник.
Вывесите домкратом переднюю часть автомобиля со стороны, где будет производиться замена.
Снимите колесо.
Отверните гайку оси верхнего рычага и, вынув ось, разверните рычаг проушинами наружу.

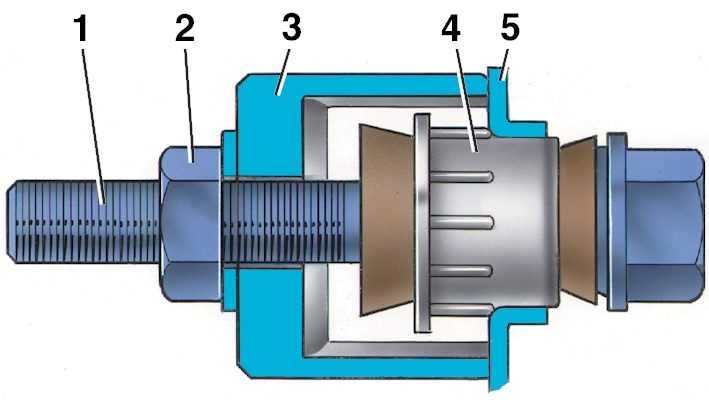

Рис. 5–26. Схема выпрессовки шарнира верхнего рычага: 1 — болт; 2 — гайка; 3 — стакан приспособления А.47046; 4 — шарнир; 5 — верхний рычаг

Установите на рычаге стакан 3 (рис. 5–26) приспособления А.47046 с гайкой 2 и болтом 1 головкой внутрь рычага. Вращая гайку 2, выпрессуйте шарнир, снимите приспособление и шарнир.

Рис. 5–27. Схема запрессовки шарнира верхнего рычага: 1 — болт; 2 — кольцо приспособления А.47046; 3 — шарнир; 4 — верхний рычаг; 5 — стакан приспособления А.47046; 6 — гайка

Вставьте новый шарнир в проушину рычага, установите приспособление А.47046 так, чтобы головка болта 1 (рис. 5–27) была направлена наружу и под головкой находилось кольцо 2 приспособления А.47046. Вращая гайку 6, запрессуйте шарнир и снимите приспособление.
Аналогично заменяются другие шарниры верхних рычагов передней подвески.
После замены шарниров поверните верхний рычаг проушинами к стойке передка, надвиньте его на стойку, вставьте ось верхнего рычага, установите шайбу и гайку оси, не затягивая ее окончательно.
Установите колеса, опустите автомобиль и затяните гайки осей рычагов. Перед затягиванием гаек выполните все операции, описанные раньше (см. «Установка подвески на автомобиль»).
После замены резинометаллические шарниры следует «обмять», совершив пробный выезд на 15–20 км, и в обязательном порядке проверить, а при необходимости отрегулировать углы установки передних колес.

Как заменить сайлентблоки нижнего рычага ВАЗ 2107

Замена нижнего рычага (Ваз 2107)

Как заменить сайлентблоки нижних рычагов Ваз без съемника.

Замена сайлентблоков верхнего рычага на классике\\ВАЗ 2105

Ремонт и сборка передней подвески на Ваз — установка пружины, замена шаровых, рычагов и сайлентов

Особенности конструкции подвески

На автомобилях используются разные типы конструкций подвески, поэтому и места установки, и количество сайлентблоков отличается.

К примеру, на классических моделях ВАЗ (2101-2107) установлена двухрычажная передняя подвеска, включающая верхний и нижний А-образные рычаги.

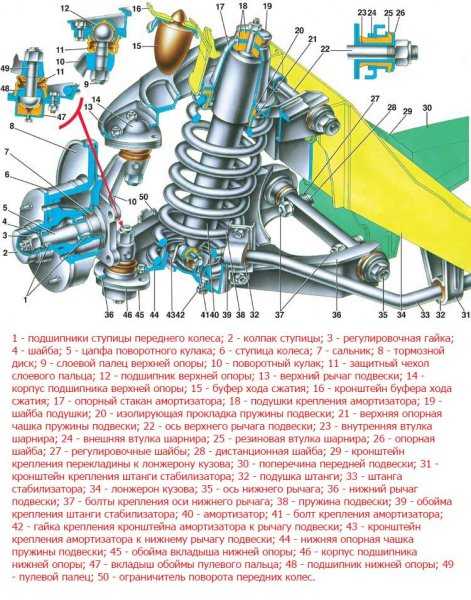

Ниже представлена передняя подвеска ВАЗ 2107.

В каждом из них установлено по два шарнира, со стороны крепления рычага к кузову автомобиля. Но верхний элемент закреплен при помощи длинного болта, а нижний установлен на оси рычага, прикрученной к кузову. С другой стороны у рычагов располагаются шаровые опоры.

А вот в более современных моделях, начиная от ВАЗ-2108 и заканчивая ВАЗ-2115, используется только один нижний рычаг.

Ниже представлена передняя подвеска ВАЗ 2109.

В него установлено 2 сайлентблока – в месте крепежа к кронштейну кузова и в месте соединения рычага с распоркой.

Еще один резинометаллический шарнир используется с другой стороны распорки, где она соединяется либо с кронштейном крепления (ВАЗ 2108-21099, ВАЗ 2113-2115), либо с поперечной балкой (ВАЗ 2110-2112).

Поскольку конструкции подвесок, разные то и алгоритм работ по замене сайлентблоков отличается. Но в целом эта процедура вполне выполнима в гаражных условиях, поэтому не обязательно обращаться в сервис для замены сайлентблоков.

Замена сайлентблоков

Сайлентблоки устанавливаются во многих местах подвески автомобиля — реактивных тягах, амортизаторах, балке, рычагах и так далее. Главное их назначение — гашение вибрации и ударов, которые испытывает подвеска в процессе эксплуатации.

Все детали подвески необходимо менять вместе с сайлентблоками, но их износ происходит гораздо быстрее, нежели сопряженных запчастей, поэтому проводить замену сайлентблоков приходится довольно часто.

Внешне сайлентблок выглядит как две металлические втулки, вставленные одна в другую, между которыми находится прослойка из резины или полиуретана. В некоторых случаях наружная или внутренняя втулка могут отсутствовать — это зависит от места установки и конкретного замысла конструкторов, разрабатывавших деталь.

Ресурс работы сайлентблока напрямую зависит от нагрузок, которые испытывает подвеска автомобиля, детали, в которой он установлен и его качества. Определить уровень изношенности сайлентблока можно визуально — если резиновый или полиуретановый наполнитель рассохся или на нем появились трещины, его следует сразу менять.

К тому же нужно менять сайлентблоки попарно. К примеру, если происходит замена сайлентблока левого переднего рычага, то в то же время нужно менять сайлентблок правого переднего рычага. К тому же нужно менять сразу все сайлентблоки, которые установлены на ту или иную деталь. В противном случае подвеска будет работать неравномерно, что приведет к преждевременному износу деталей.

Для того чтобы заменить сайлентблок лучше всего пользоваться специальным съемником — он плавно выпрессовывает его из обоймы детали. Если же выбивать сайлентблок, деталь испытывает ненужную механическую нагрузку, что может негативно на ней сказаться, особенно в местах сварки.

После того, как старый сайлентблок снят, внутреннюю поверхность обоймы и палец (или болт), на который был одет сайлентблок, нужно очистить от грязи и смазать тонким слоем смазки или моторного масла.

В последнее время набирают популярность полиуретановые сайлентблоки. Они имеют больший ресурс, но гораздо дороже резиновых. Покупать их имеет смысл только в том случае, если сопряженные детали находятся в хорошем состоянии и долго прослужат.

Покупка дешевых, а соответственно, некачественных сайлентблоков может привести к поломке деталей подвески. Наполнитель может оказаться чересчур мягким или, наоборот, слишком жестким, что не только сильно уменьшит срок службы сайлентблока, но и повысит нагрузку на детали ходовой.

Основные варианты снижения клиренса

Первый вариант, который считается наиболее экономичным – укорачивание штатных пружин. Сделать это вы сможете своими руками или, если нет необходимого инструмента и навыков, доверить ее начинающему специалисту. Подобную операцию можно выполнять без демонтажа пружины

Важно помнить о том, что пружины укорачиваются на разное число витков (передние, к примеру, на два, а задние – на три). Это обусловлено тем, что вес машины необходимо распределить равномерно. К преимуществу такого метода можно отнести низкие затраты

Что касается недостатков, к ним относятся риски поломки как пружины, так и амортизатора. Еще один вариант – покупка и установка укороченных пружин. Такие пружины часто называют спортивными. Основные затраты здесь связаны с приобретением готовых деталей. К преимуществам этого метода можно отнести то, что вы в любой момент сможете вернуть все на место (ведь штатные пружины не укорачиваются). К тому же, вы сможете провести такую операцию самостоятельно. Единственное, по завершении вам необходимо обратиться к специалистам для выполнения работ по развалу/схождению

К преимуществу такого метода можно отнести низкие затраты. Что касается недостатков, к ним относятся риски поломки как пружины, так и амортизатора. Еще один вариант – покупка и установка укороченных пружин. Такие пружины часто называют спортивными. Основные затраты здесь связаны с приобретением готовых деталей. К преимуществам этого метода можно отнести то, что вы в любой момент сможете вернуть все на место (ведь штатные пружины не укорачиваются). К тому же, вы сможете провести такую операцию самостоятельно. Единственное, по завершении вам необходимо обратиться к специалистам для выполнения работ по развалу/схождению.

Снизить клиренс можно и с помощью койловера. Это такие пружины, которые позволяют регулировать клиренс. Такой вариант наиболее удобен, так как если даже вы не смогли с первого раза добиться ожидаемого результата, вы всегда сможете настроить нужную высоту подвески, не прибегая к покупке новых деталей. К преимуществам такого метода можно отнести универсальность койловеров. Они ставятся как со спортивными, так и с обычными амортизаторами. Они регулируются по вашему желанию. Наконец, их достаточно просто установить своими руками. Что касается минусов, есть только один – цена вопроса.

Пневматическая подвеска – это еще один вариант «прокачать» ВАЗ 2107. Причем такой вариант подходит исключительно для истинных фанатов. Дело в том, что стоимость пакета может достигать десятков тысяч рублей. Но за эти деньги вы получите в свои руки полноценный инструмент для работы с подвеской. Еще один минус – это стоимость работ. Дело в том, что такую подвеску нельзя сделать в своем гараже. Да и доверить монтаж оборудования первому попавшемуся «спецу» тоже не рекомендуется. К недостаткам можно отнести и то, что такая подвеска может достаточно быстро выйти из строя на отечественных дорогах.

Замена нижнего рычага передней подвески Ваз 2107

Как и верхние рычаги, нижний рычаг передней подвески ВАЗ 2107 необходимо снимать для замены сайлентблоков, оси или самого рычага.

Работа проводится на смотровой яме или подъемнике.

Порядок снятия нижнего рычага:

• Поддомкратить автомобиль или поднять на подъемнике.
• Снять колесо.
• Снять амортизатор.
• Ослабить гайки крепления нижнего рычага.
• Отсоединить крепление подушки стабилизатора.
• Нагрузить подвеску, опустив домкрат или подъемник.
• Открутить гайку крепления и выпрессовать палец нижней шаровой из поворотного кулака.
• Плавно разгрузить подвеску, одновременно переведя стабилизатор через шпильку крепления.
• Поддеть пружину, сняв ее с опорной чаши.
• Открутить пару самоконтрящихся гаек, удерживающих ось нижнего рычага.
• Снять упорные шайбы.
• Демонтировать ось при помощи монтажной лопатки.

Внимание: не стоит снимать регулировочные шайбы, используемые для установки угла «развала» передних колес. Если приходится их снимать, необходимо запомнить их расположение и вернуть на место.

• Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
• Установить рычаг в тисках.
• Выпрессовать сайлентблоки при помощи съемника.

Если рычаг не поврежден, можно запрессовать новые сайлентблоки и собрать узел. При сборке необходимо использовать новые самоконтрящиеся гайки.

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

Порядок установки нижнего рычага:

• Запрессовать лишь один сайлентблок.
• Вставить в рычаг ось с установленными упорными шайбами.
• Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
• Запрессовать второй сайлентблок.
• Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
• Установить рычаг и другие детали подвески в последовательности, обратной снятию.
• Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
• Установить колесо.

После замены сайлентблоков и/или нижнего рычага следует проверить углы установки колес и отрегулировать их, если это необходимо.

Совет: повышенный износ сайлентблоков может наблюдаться при попадании масла на резиновые части этих деталей. Резина, используемая в них, не относится к маслостойкой. В этом случае необходимо сначала устранить утечку масла, а потом произвести замену сайлентблоков. Иначе проблема вскоре возобновится.

Для чего нужны сайленблоки в передней подвеске?

Износ сайлентблока.

Некоторые начинающие водители, которых достаточно много среди владельцев ВАЗ-2110, считают, что при ремонте передней подвески нужно в первую очередь обращать внимание на рычаги, балки и амортизаторы. Такие незаметные и простые детали, как резиновые сайленблоки, зачастую просто игнорируются

Тем не менее именно данные детали обеспечивают надёжное соединение между рычагами подвески.

Хотя сайленблоки не являются расходным материалом, резина со временем, имеет тенденцию к разрушению. Жёсткие условия эксплуатации, особенно по дорогам с некачественным покрытием, тоже влияют на эти детали. Выход из строя сайленблока может спровоцировать трение между металлическими частями подвески, и выход их из строя

Поэтому важно следить за состоянием этих резиновых деталей подвески

Диагностика сайленблоков

При сильно разбитых сайлентблоках колесо начинает задевать за подкрылок.

Для того чтобы проверить состояние сайленблоков передней балки, можно поступить двумя способами:

1. Проще всего сделать диагностику подвески на СТО. Хотя некоторые недобросовестные мастера могут «обнаружить» множество неполадок, в надежде получить больше денег за ремонт.
2. Опытному водителю достаточно проехать на машине несколько километров, слушая, как работает передняя подвеска, чтобы понять, в чём проблема.

Слушая работу подвески, нужно обращать внимание на следующие нюансы:

1. Во время езды слышится характерный скрип резины. Данные звуки могут быть еле слышными, но их наличие чаще всего свидетельствует об износе сайленблоков. В этом случае автомобиль загоняется на яму, а резиновые детали проверяются на предмет разрывов или трещин. Если сайленблок с трещиной может ещё прослужить некоторое время, то порванная деталь должна быть заменена немедленно.
2. В случае появления характерных металлических стуков в районе передней подвески, нужно как можно быстрее гнать автомобиль на смотровую яму. Как правило, это показывает на максимальный износ резиновых деталей подвески.

Если затянуть с заменой изношенных сайленблоков, может выйти из строя передняя балка, причём в ряде случаев её придётся полностью менять.

Как узнать, что пора менять сайлентблоки?

Какие признаки и симптомы говорят о том, что нужна замена сайлентблоков передних рычагов подвески или задней балки?

Поломки могут проявлять себя следующим образом:

• автомобиль начинает плохо реагировать на повороты руля;
• слышны посторонние звуки, постукивания и прочее;
• на высоких скоростях заметен увод авто вбок;
• заметен неравномерный износ покрышек.

Если почувствовали что-то из вышеописанного, то замена сайленблоков уже необходима. Для этого можно посетить автосервис, где всё сделают специалисты, а можно и разобраться с проблемой самостоятельно. Как это сделать, рассмотрим далее.

Признаки неисправности

Как определить, что автомобилю требуется замена заднего сайлентблока задней балки? Основной признак – это характер работы подвески. В ходе движения вы почувствуете скрипы и удары в задней части автомобиля. С каждым днем они будут усиливаться.

Внешне это можно определить по смещению центральной втулки сайлентблока или обрыву резиновой накладки. Если автомобиль использовался бережно, деталь может выйти из строя из-за естественного износа. Так, спустя 5-7 лет резина начинает «дубеть». Сайлентблок перестает быть таким упругим и начинает люфтовать.

При игнорировании проблемы может возникнуть неравномерный износ резины (из-за перекоса балки и нарушения углов установки задних колес). Машина потеряет прежнюю управляемость – ее будет заносить на поворотах.

Диагностика – как выявить проблему или убедиться в ее отсутствии?

1. Заезжаем на «яму» либо поднимаем ТС с помощью домкрата.
2. Снимаем шаровые опоры.
3. Проверяем детали, работа которых связана с сайлентблоком. Раскачиваем в стороны рычаг подвески: нужно убедиться, что он не «падает». Рычаг должен, отпружинив, вернуться в свое естественное положение (если он исправен).
4. Проверяем втулку. Не должно наблюдаться ее проворачивания относительно проушин.
5. Проверяем непосредственно сайлентблок: на стук внутри элемента, а также на наличие видимых механических повреждений и трещин (прим. – на резине и металле).
6. Проверяем – нет ли люфта. Его наличие – сигнал к срочной замене элемента.

Кто может проверить состояние сайлентблоков

1. Специалист сервисного центра. Реально обратиться к человеку, который специализируется по ремонту вашей марки машины, чтобы получить консультацию, как проверить сайлентблоки на ВАЗ 2110. И уже с экспертной оценкой принимать решение, а стоит ли производить замену деталей, или же они в допустимом состоянии, поэтому их еще можно эксплуатировать. Возможно у специалиста получить полный комплекс услуг: пройти диагностику транспортного средства, обсудить возможное сотрудничество, получить комплект новых деталей для монтажа и уже забрать с площадки машину, абсолютно готовую к применение на дорогах. В среднем за работу специалиста с сервиса у вас затребуют где-то 500-1000 рублей, но это без учета необходимого для замены материала.
2. Владелец авто. Он сам способен произвести самостоятельно осмотр и необходимую замену сайлентблоков. Решиться на это возможно, если четко и со знанием дела понимать, как проверить сайлентблоки задней балки ВАЗ 2110. Следует осознавать, что сайлентблоки для ВАЗ 2110 очень важны, они обязательно влияют на углы расстановки колес. И если пропустить момент диагностики данных мелких деталей, то результат плачевный – у ВАЗ 2110 будут разбиваться крепления подвески, все важные соединения и появится нежелательный люфт. Производить осмотр самостоятельно в первый раз не рекомендуется, стоит обратиться к друзьям, уже знакомыми с ситуацией и четко понимающими, как проверить сайлентблоки на ВАЗ 2110, видео профильное, они, конечно же, просматривали. Отметим, что делая ремонт самостоятельно, вы сэкономите на деньгах, но, быть может, такое драгоценное время станет более затратным, чем производились бы работы в сервисном центре. В среднем на приобретение новых сайлентблоков и креплений для задней подвески потратите 100-160 рублей за одну деталь. Если нет нужных инструментов в гараже, то и их придется позаимствовать или же купить. Так что появится еще одна статья расходов. А еще машина может быть непредсказуема, ведь бывают ситуации, когда ремонтируешь что-то одно, и в это же мгновение выскакивает новая проблема, и ее также придется ликвидировать.

Это интересно: Основные методы замены лампочки подсветки номерного знака на авто

Замена сайлентблоков ВАЗ 2107

Замена сайлентблоков на ВАЗ 2107 представляет собой трудоемкую работу, для выполнения которой применяется несколько видов специализированных съемников, использование качественных деталей, прошедших сертификацию автопроизводителя и знание некоторых особенностей их монтажа, что обеспечит долговечный эксплуатационный срок службы установленных запчастей.

Перечень новых запчастей и требуемый для замены набор инструмента

На отечественном рынке запчастей в обширном ассортименте представлены новые детали нескольких типов, с полиуретановым и резиновым наполнением, и для замены передних сайлентблоков на ВАЗ 2107, автопроизводитель рекомендует использовать первые, а именно:

1. набор полиуретановых сайлентблоков верхнего рычага (арт.2101 — 2904040);
2. набор полиуретановых сайлентблоков нижнего рычага (арт. 9РУ01Н);
3. болт крепления верхнего переднего рычага;
4. гайки крепления нижнего переднего рычага.

Установку новых запчастей проводят с помощью стандартных наборов инструмента и некоторых специализированных съемников, заметно упрощающих весь процесс работы, а именно:

• съемник сайлентблоков на классических моделях ВАЗ;
• съемник шаровых опор;
• рожково – накидные ключи на 13, 22 и 24 мм диаметром;
• торцевые головки набором от 10 до 24 мм и вороток;
• молоток;
• средняя монтировка;
• флакон WD – 40 для зачистки резьбовых соединений;
• корщетка;
• перчатки для безопасности рук.

Процесс замены верхних сайлентблоков на ВАЗ 2107 сильно отличается от нижних, как по объему выполняемых работ, так и по стоимости в автомастерских. Официальные СТО на конец 2021 года, оценивают данную услугу в 1500-2000 рублей за верхний и нижний рычаг соответственно, а частные сервисы примерно в 1300-1800 рублей.

Самостоятельное снятие и установка новых деталей на верхнем рычаге

Работа по замене сайлентблоков на ВАЗ 2107 без специализированного съемника, начинают с постановки машины в помещение с ровным полом, и подложив упоры под задние колеса, поднимают ее на домкрате и снимают переднее колесо, после чего:

1. Необходимо снять передний бампер, который крепится изнутри нижней юбки моторного отсека четырьмя болтами. Это делается по причине того, что бампер не даст вытащить крепежный болт верхнего рычага полностью, и в этом случае поменять его сайлентблоки не получится.
2. Сняв бампер, под нижний рычаг подкладывается упор, после чего машину немного приотпускают с домкрата, и выкручивают гайку оси крепления верхнего рычага, потом откручивают гайку на шаровой опоре и используя съемник, вынимают шаровую опору из поворотного кулака. Далее вынув болт крепления рычага, его можно демонтировать.

Снятый рычаг зажимают в тиски и выпрессовывают из него старые сайлентблоки, в замен которых устанавливают новые. Это можно сделать как и специализированным съемником, так и с помощью молотка, через проставку сайлентблок вбивается аккуратными ударами на свое посадочное место в рычаге.

Установив новые детали, верхний рычаг монтируют в обратном порядке. На этом все работы с верхними рычагами заканчивают и приступают к нижним. Здесь важным моментом является то, что полную затяжку гайки на осевом креплении верхнего рычага проводят только после того, как машину снимут с домкрата на все колеса, это делается во избежание чрезмерного скручивания полиуретанового наполнителя в сайлентблоке, что может вызвать его скорую поломку.

1. Откручивается скоба крепления стабилизатора поперечной устойчивости и через верхнюю шпильку его крепления, он переводится в свободное положение.
2. Выкручиваются две гайки крепления оси нижнего рычага, после чего снимается шаровая опора, раскрутив ее гайку и применяя съемник или молоток, она вынимается из поворотного кулака.

Далее выкручивают два болта крепления нижнего рычага к поперечной балки автомобиля, демонтируют его, зажимают в тиски, и применяя съемник, аккуратно выпрессовывают старые сайлентблоки, в замен которых устанавливают новые, предварительно зачистив их посадочные места, после чего проводят монтаж узлов в обратном порядке.

Проведя замену сайлентблоков на ВАЗ 2107 своими руками, машину полностью опускают на все колеса, и под стандартной нагрузкой на подвеску, проводят окончательную затяжку всех гаек крепления осей. Также смотрите видео выполнения работ:

Сколько сайлентблоков в задней подвеске?

Подвеска в автомобиле нужна для обеспечения подвижной связи колес с кузовом. При этом она обязательно должна максимально гасить неровности дороги и колебания автомобиля, возникающие при езде по плохой дороге. Подвеска является частью ходовой части машины. От состояния подвески зависит не только ощущение водителя от езды по дороге, но и безопасность, т.е. устойчивость автомобиля при движении на большой скорости. Подвеска может быть передней и задней, включать в себя множество различных элементов в зависимости от модели конкретного автомобиля. Один из самых важных связующих звеньев в подвеске машины – сайлентблок. О нем и пойдет речь в сегодняшней статье.

Элементы ходовой части

Подвеска автомобиля – это сложная система из многих элементов. Обобщенно их можно разделить на три группы:

· Направляющие;

· Упругие;

· Гасящие.

Первые обеспечивают крепление подвески к кузову и передачу сил на кузов машины. Направляющие элементы также отвечают еще и за перемещение колес относительно кузова транспортного средства при его движении. В качестве направляющих используют разнообразные рычаги: продольные, поперечные и так далее.

Упругий элемент подвески воспринимает нагрузки от неровности дороги, накапливая полученную энергию, передает колебания на кузов. В современных автомобилях они представлены в виде пружин, рессор, и торсионов. Последняя часть, называемая амортизатором, предназначена для уменьшения амплитуды колебаний кузова автомобиля. Работа амортизаторов основана на сопротивлении, возникающем при перетекании жидкости двух полостей цилиндра амортизатора.

Что такое сайлентблок?

При глубоком рассмотрении этого элемента становиться понятно, что сайлентблок – это резинометаллический шарнир, который имеет одну или несколько металлических втулок, окруженных резиной. Он необходим для соединения между собой деталей подвески, при этом резиновый сайлентблок необходим для гашения колебаний между узлами, которые он скрепляет. Применяются сайлентблоки как в передней подвеске, в частности для крепления рычагов к кузову, стабилизатора поперечной устойчивости, так и в задней подвеске. Нередко используются для крепления коробки передач и других узлов и механизмов машины.

Как осуществляется проверка сайлентблоков

Как правило, оригинальные запчасти хорошего качества могут проехать более 100 тысяч километров. Однако, учитывая особенности нашего климата и дорог, следует несколько чаще проводить контрольные осмотры, раз в 50 тысяч километров. Кроме того, понять, что сайлентблок износился можно еще и по своим ощущениям, ухудшается управление, появляются стуки в ходовой части при езде.

Однако лучше всего определить выход из строя сайлентблоков можно визуально. Для этого необходимо заехать на яму, или поднять машину на подъемнике. В резиновой части этого элемента ходовой части не должно быть трещин или разрывов, а втулка должна стоять ровно, не быть перекошенной. Выход из строя сайлентблоков в первую очередь сказывается на развале/схождении колес, т.к. когда они рвутся, рычаги принимают неправильное положение.

Сколько сайлентблоков в задней подвеске?

Планируя ремонт ходовой части, каждый владелец автомобиля рассчитывает, какие ему понадобятся запасные части. При этом замена сайлентблоков – процедура, без которой не обойтись, поэтому их необходимо покупать заранее. Здесь у автолюбителя встает вопрос, сколько сайлентблоков в задней подвеске «Лансер 9», «Мазда 6», ВАЗ 2109, «Опель Вектра С», «Форд Фокус» или любой другой машине, которой он владеет? Рассмотрим приведенные выше варианты в качестве примера

Автомобиль

Количество сайлентблоков в задней подвеске
Mitsubishi Lancer 9	14
Geely CK	12
Mazda 6	14
Opel Vectra C	14
ВАЗ 2109	4
Ford Focus 2	14

bibioil.com

Лада Приора Седан › Бортжурнал › Замена сайлентблоков передней подвески

При осмотре автомобиля заметил трещины на резиновых втулках передней подвески, состояние было неудовлетворительное. Пробег машины сравнительно немалый, поэтому решил заменить все резиновые шарниры и втулки в подвеске.И тут настали муки выбора, как всегда хочется сделать лучше. Подвеска на приору в общем без значительных изменений перекочевала с ваз 2108, который заметно меньше весил и имел мотор в 1,5 раза слабее. Хотелось поставить втулки пожостче. Кроме оригинальных есть огромное количество сайлентблоков из полиуретана разных производителей. Отзывы о них не всегда положительные, а цена значительно больше резиновых.Кроме этого имею возможность сравнить работу одинаковых механизмов с использованием резины и полиуретана. С недавнего времени на скиповом и клетьевом подъеме шахты стали использовать роликоопоры с полиуретановыми шинами вместо резиновых. Как показала практика значительного увеличения ресурса шин нет, иногда полиуретан просто выкрашивается кусками.В итоге не захотел экспериментировать за свои деньги и купил все рти производства Балаковорезинотехника.

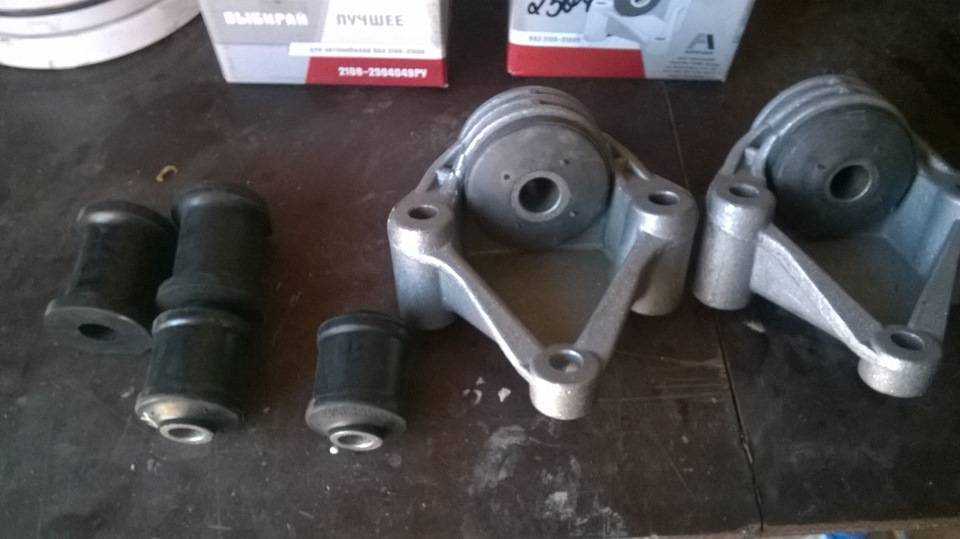

Насчет оригинальности не знаю. Часть резинок была в коробках с голограммой и отливка выглядит опрятнее, остальные продавались просто россыпью.

Далее снял подвеску целиком.

Ромашки на правом рычаге оказались полностью разбитыми, рычаг просто болтался на растяжке, поэтому машину ощутимо кидало в колее. Шаровые в удовлетворительном состоянии, их не менял.

Далее приступил к замене. Проще всего меняются ромашки. Втулки крепления рычагов к кузову сначала просверлил и достал по частям. А вот запрессовать новые втулки на место оказалось проблемой. Бортик втулки подворачивается и резинка рвется при запрессовке. Испортил так 2 резинки, я бы сильно огорчился если бы это был полиуретан СС 20 по 500р шт. На будущее лучше сделать конусную оправку, с одной стороны диаметром как у бортика втулки, с другой как диаметр отверстия рычага.В итоге получаем такой результат.

Для выпрессовки шарниров из балки и запрессовки новых сделал импровизированный съемник из куска трубы, пластины и длинного болта. Все прошло успешно, фото на сделал. шарниры балки и крепления рычага к кузову мазал мылом перед запрессовкой.

На драйве видел как у человека оторвало проушины крепления растяжек к балке. У меня были целые, но решил дополнительно усилить их.

Приварил пластины, получился коробчатый профиль.

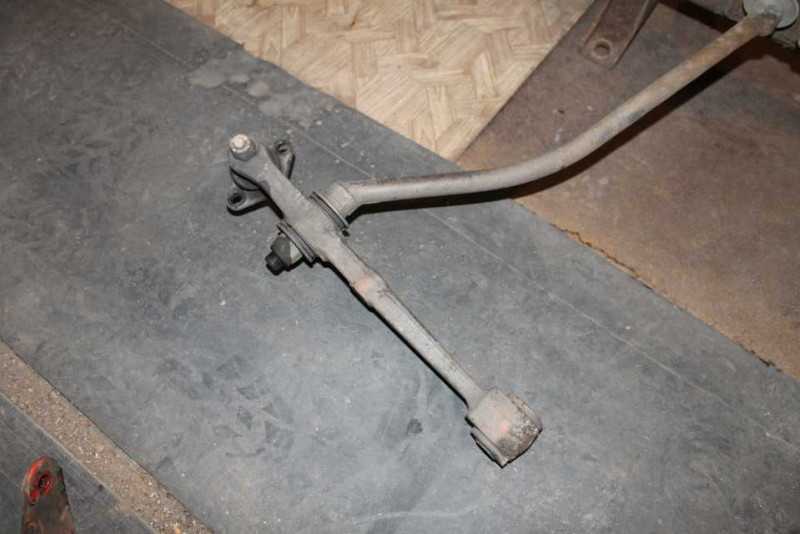

В итоге имеем вот такой результат.

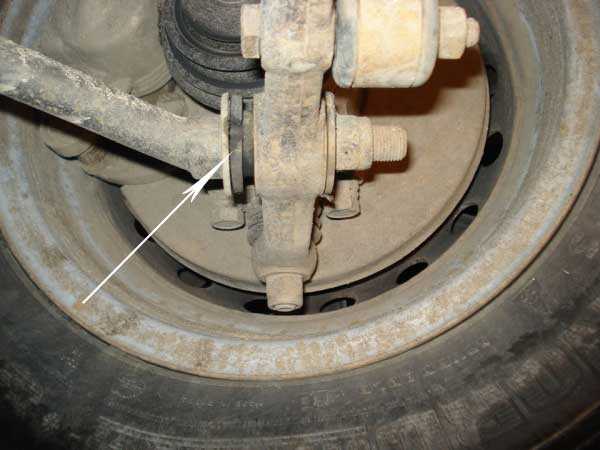

Также для увеличения угла кастера убрал по 2 шайбы с левой и правой растяжек ( осталось еще по 2), по данным руководства по ремонту одна шайба добавляет примерно 19′, добавилось примерно 38′ угла кастера.С заменой втулок и стоек стабилизатора проблем не возникло.Окончательно затягиваем крепление подвески, когда автомобиль установлен на земле и пружины сжаты. Момент затяжки гаек крепления сабель около 20кгс*м.

В итоге все работает хорошо, подвеска стала собранная, машину не кидает. Ощущения от увеличенного кастера положительные, машина лучше стабилизируется по прямой и проще дозировать угол поворота руля. Теперь хочется убрать и остальные шайбы, кастер должен получиться около 2°30′, примерно как у иномарок. При наличии усилителя усилие на руле возрасло не сильно.

Ресурс сайлентблоков, способы их проверки

Срок службы сайлентблоков зависит от условий эксплуатации автомобиля. Если авто используется на дорогах с хорошим покрытием, то шарниры способны отходить до 100 тыс. км пробега.

А вот постоянные поездки по дорогам с плохим дорожным покрытием (ямы, ухабы и т. д.), которых у нас – очень много, значительно сокращает ресурс изделия, и его замена может потребоваться уже через 40-50 тыс. км.

Основными признаками сильного износа резинометаллических шарниров является ухудшение управляемости авто, вибрации на руле, стуки со стороны арок колес во время движения по неровностям.

Проверить состояние сайлентблоков не сложно. Вначале следует просто осмотреть их, а точнее, видимые части резиновых элементов.

Если видно, что резиновый слой «разлезся», на нем видны трещины, то такой шарнир уже полноценно не выполняет свои функции.

Дополнительно можно пораскачивать монтировкой элементы подвески, в которые установлены сайлентблоки. Большая амплитуда колебаний узла и стуки в нем указывают на критический износ шарнира и надобность в его замене.

Основные этапы по замене сайлентблоков задней балки:

Для начала работы нужно загнать машину на яму или эстакаду подложить под передние колеса противооткатные упоры, это делается для безопасности, мало ли что бывает. Снимаем заднее колесо для удобства. Сразу хочется сказать, что замена задних сайлентблоков проводится без снятия балки.

Читайте:

Со стороны водителя то есть с левой, находится тяга регулятора давления задних тормозов, она будет мешаться, поэтому его придется демонтировать, это сделать легко надо лишь вытащить скобу, которая его фиксирует фото 1 (а), а справа из крепления вытащить — тросик ручного тормоза фото 1 (б).

Откручиваем гайку на девятнадцать с болта, что крепит заднюю балку к кронштейну фото 1 (в). Извлекаем этот болт. Дальше нужно поднять машину домкратом и отвести балку вниз, что бы она вышла из проушены.

Теперь берем брусочек он разумеется должен быть из дерева и всовываем его промеж балки и кузовом, что бы балка была ниже проушены фотка 2 (г).

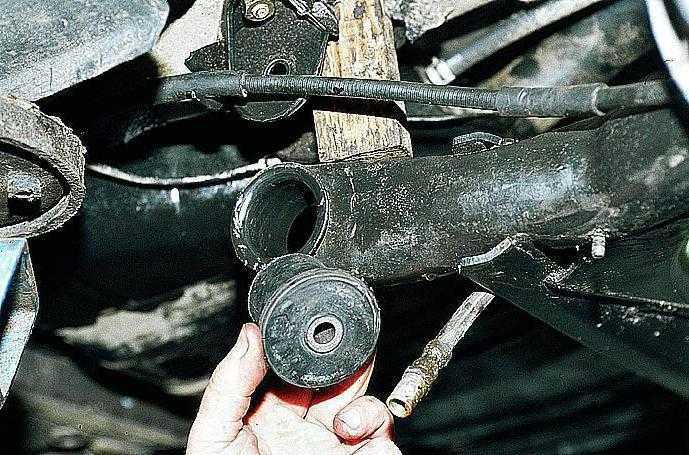

Небольшой кувалдой или молотком при помощи выколотки (трубки) выбиваем негодные резиновые втулки их еще в народе называют грибки фотка 2 (д).

Посадочное место нужно почистить от грязи и ржавчины и смазать раствором, приготовленным из воды и мыла. Иначе втулки будет тяжело запрессовать.

Следующим этапом будет запрессовка. Для этого нужно специальное приспособление. При его отсутствии запрессовываем втулку молотком.

Извлекаем брусок. Другим домкратом нужно поднять балку и вставить болт крепления, затянув его гайкой. Ставим заднее колесо и опускаем машину. Теперь нужно затянуть все болты сайлентблока до упора.

Теперь наверное отпадет вопрос и станет ясно, как заменить сайлентблоки задней балки своими руками на машине ВАЗ 2109.

Сайлентблоки производства АвтоВАЗ смело можно называть одними из наиболее высококачественных деталей. Не удивительно, что их используют для своих автомобилей и другие, зарубежные производители.

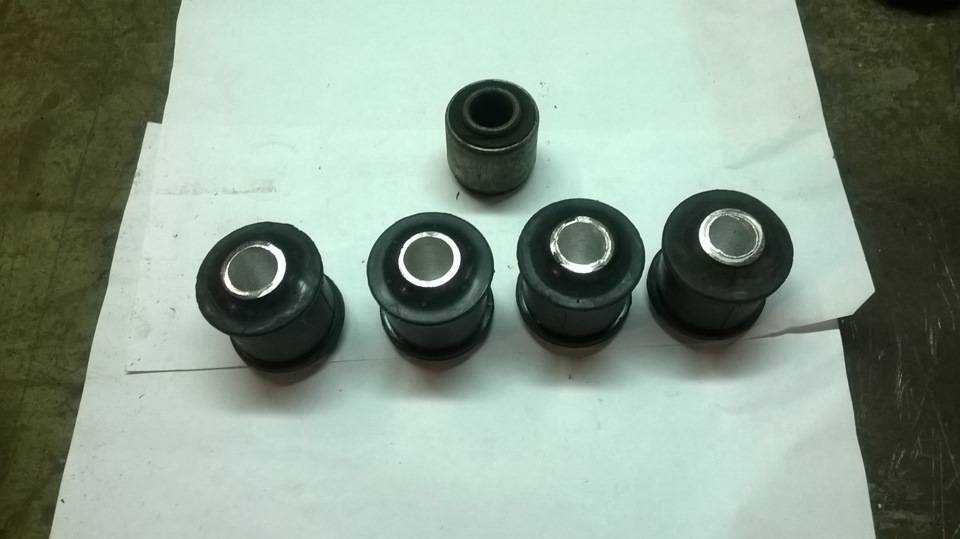

Внешний вид элемента

Долговечностью практически любой детали, включая сайлентблока, напрямую зависит от манеры управления автомобилиста. Срок службы элемента составляет более 30 тысяч километров.
