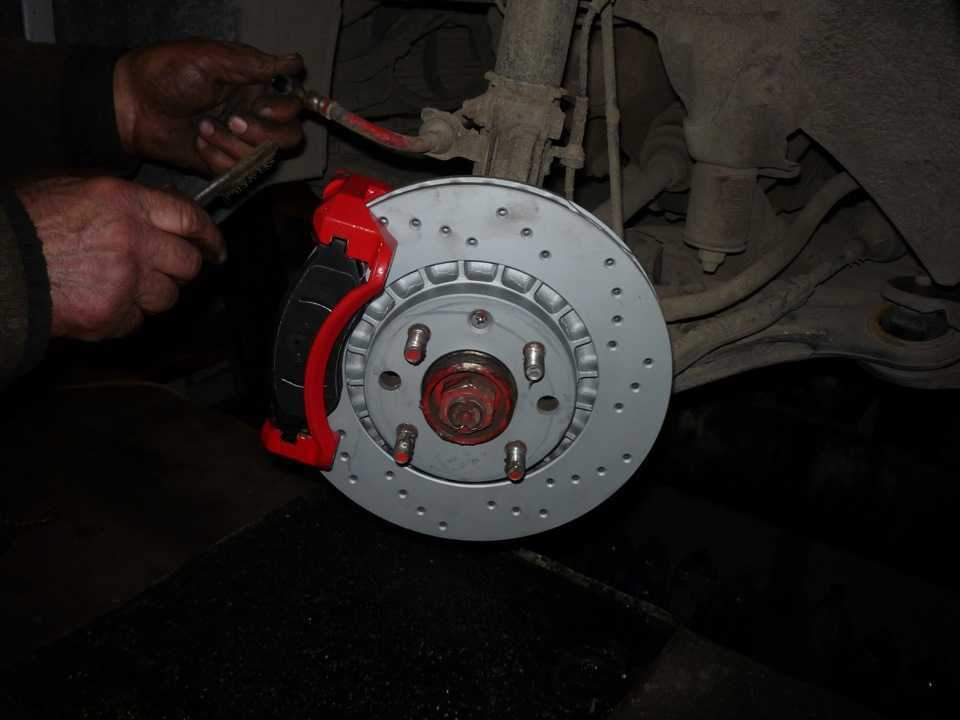

Тормозные диски на шевроле ланос: выбор и замена

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.

Как устроены барабанные тормоза

Кроме колодок и барабана, к составным элементам рассматриваемых устройств относятся:

рабочий и главный цилиндры, внутри которых расположены поршни;
стяжные и возвратные пружины;
распорки;
стойки для поддержки тормозных колодок;
механизм стояночного тормоза.

На Ланосе устанавливаются задние барабанные тормоза с двумя цилиндрами, эффективность которых выше, чем у одноцилиндровых. Ниже представлен внешний вид рабочего тормозного цилиндра на два поршня с составными элементами, по которым не сложно разобраться, как работает механизм.

Одну из главных ролей в конструкции рабочего цилиндра барабанных тормозов играют уплотнительные манжеты.

Daewoo Nexia и Chevrolet Lanos

Daewoo Nexia и Chevrolet Lanos – как же определиться с выбором?

Чтобы правильно ответить на этот вопрос, нужно просто учесть, что Шевроле Ланос все же немного уступает своему «собрату» Дэу Ланосу, и если внимательно изучить сравнительный анализ его с Дэу Нексией, то уже можно делать какие-то выводы в этом плане.

Как бы то ни было, но Шевроле Ланос пользуется спросом, в первую очередь, из-за относительно низкой цены, которая еще и зиждется на более скромной комплектации. Именно из этих соображений можно сделать свой выбор: Nexia или же Chevrolet Lanos. Строго говоря, это еще и дело вкуса – многим водителям больше по душе дизайн кузова последнего, особенно, когда речь идет о форме задних фонарей.

Какие преимущества и недостатки у барабанных тормозов

Очень интересный вопрос, которым задаются многие автовладельцы. Сначала перечислим все преимущества барабанных тормозов:

простота конструкции;
низкая стоимость обслуживания и ремонта;
высокая эффективность функционирования, что связано с большой площадью соприкосновения.

Однако механизмы имеют и некоторые недостатки, за счет которых они становятся все менее востребованными. К недостаткам барабанных тормозов относятся:

Худшие показатели охлаждения, что влияет на скорость износа не только фрикционных накладок, но и барабана.
Нестабильное торможение, что проявляется в случае попадания внутрь воды или различных загрязнений.
Высокая вероятность залипания колодок к барабану при включении стояночного тормоза во время морозов.

К недостаткам можно также отнести сложность процесса замены колодок. Для этого требуется разобрать конструкцию, состоящую из распорки, а также стяжных и растяжных пружин. В дисковых тормозах процесс замены происходит намного проще и быстрее.

Производим замену тормозных дисков на автомобиле Шевроле Авео 1.5 самостоятельно

Предисловие: Машина покупалась б.у и была уже с пробегом 150 т.

км на момент покупки новый владелец уже понимал что ему придется производить замену тормозных дисков за свой счет так как износ тормозных дисковбыл очевиден (в фото-отчете можно увидеть разницу по толщине нового и старого тормозного диска ), а толщина тормозного диска- была меньше 18 мм, кстати данная норма по толщине указана в документации к нашему автомобилю.

Поехали на рынок и прикупили комплект тормозных дисков и колодок, менять так менять все полностью, стоимость тормозных дисков варьируется от 360 до 490 грн, мы выбрали за 360 грн производитель Ferodo – уже на двух машинах ставили данные тормозные диски и нету никаких проблем, поэтому и решили не экспериментировать с производителями.

Но ради интереса мы зашли в магазин и решили узнать цену на вентилируемые тормозные диски, подумали чем черт не шутит, если разница в цене не велика – купим вентилируемые – но услышав от продавца ценник в размере 180 у.е за комплект дисков, молча развернулись и пошли покупать обычные диски.

Тормозные колодки взяли за 110 грн – честно не помню фирму, так как выбирали по внешним признакам коробки.

Итого: комплект запчастей тормозные диски и колодки нам обошлись в 470 грн (59 у.е).

И так приступим к замене тормозных дисков и колодок:
Ставим машину на передачу и покрепче затягиваем ручник, срываем гайки с колес, сорвать их нужно до поднятия автомобиля на домкрате – дабы потом на заморачиватся.

Поддомкрачиваем автомобиль используядомкрат

Снимаем колесо и видим следующую картину
Чуть-чуть другой ракурс
Теперь нам нужно открутить два болта на 14 для того что бы снять суппорт – они указаны стрелками.
Снимаем тормозной шланг
Суппорт аккуратно откладываем в сторону, примерно как на фото
Теперь откручиваем два болта которые держат весь тормозной механизм, они могли прикипеть – могут понадобится серьёзные усилия.
Сняли, отлично, выкручиваем два болтика которые крепят тормозной диск к ступице, так же на фото указаны стрелками, предварительно обстучав их молоточком.
Все выкрутили получаем вот такую вот картину

Вот тут вот у нас и первая заминка, передний тормозной диск за 150 т.км прикипел к ступице и просто так его снять у нас не вышло, стучали, били, крутили, вертели – но он в никакую не хотел нам поддаться.

Пришлось применять конструкцию из болтов с гайками по типу выпресовщика (благо они остались после замены передних сайлент блоков)

Гайку держим ключем, а болт крутим и так по очереди, верх и низ. Таким образом мы заставили тормозной диск слезть со ступицы.

После пятиминутный усилий, получаем следующий результат

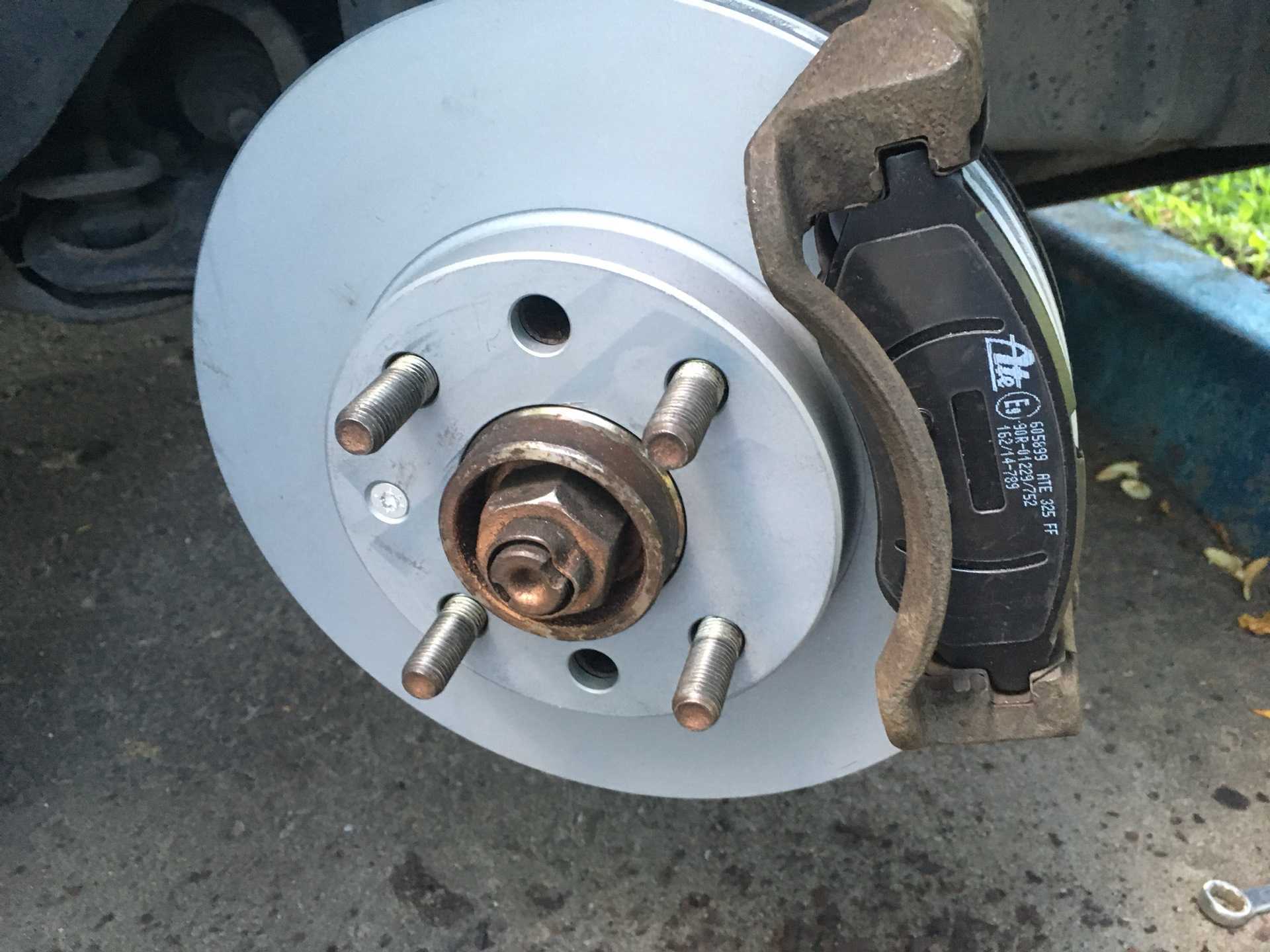

И вот долгожданная замена тормозного диска — одеваем новый диск и прикручиваем его, как видим в новом тормозном диске всего одно отверстие для крепления тормозного диска к ступице – это не беда, во многих иномарках их вообще нету – так как колесные гайки и так прижимают тормозной диск к ступице.
Далее выполняем все в обратной последовательности
Одеваем суппорт на один болт и ставим его вот в такое положение
Как видим тормозной цилиндр, мешаем нам установить новые тормозные колодки для этого мы его вдавливаем во внутрь вот таким вот способом –усилий пришлось прилагать ОЧЕНЬ много.
Готово
Одеваем суппорт, закручиваем оставшиеся болты и получаем картину маслом.
Не забудьте перед началом движения прокачать тормоза, а то будет как у моего соседа – поменял тормозные диски с колодками, а тормоза не прокачал – как следствие въехал в ворота.
Так же сфоткали износ тормозных колодок
Теперь для вас замена тормозных дисковна своем автомобиле – не повод ехать на СТО, как видите все можно сделать самостоятельно.

ВАЖНО: Есть один недостаток замены единовременно тормозных дисков и тормозных колодок — греются тормозные диски, так как идет процесс притирки колодок к диску – поэтому , через 100-200 км они притираются и нагрев дисков вас перестанет беспокоить + первые 100-200 км Коэффициент полезного действия тормозной системы намного ниже(другими словами эффективность тормозной системы намного ниже, так как весь механизм ещё не притерся+ очень сильно греется – все эти факторы увеличивают тормозной путь) – будьте окуратны и держите безопасную дистанцию перед впереди идущим автомобилем

Шевроле ланос замена задних колодок

Замена задних тормозных колодок Chevrolet Lanos (Шевроле Ланос)

На этом работу по замене тормозных колодок сзади на Шевроле Ланос можно считать завершённой. Артикулы Эта фирма заслужила себе хорошую репутацию! В этом случае рекомендуется приобретать набор HI-Q. По стоимости он доступен. Купить его можно в любом магазине запчастей или на рынке.

Но также важно обратить внимание и на мелкие детали, которые могут пригодиться при замене колодок. Шплинты на тормозной механизм заднего колеса

Это пружины, планки, флажки и прочие. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Включите I передачу и установите упоры под передние колеса. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз автомобиль расторможен.

Снимите колесо см. Замена задних колодок шевроле ланос при замене колодок она может выплеснуться. Снимите тормозной барабан см.

Отцепите пассатижами от передней колодки отогнутый конец верхней стяжной пружины Рекомендуем замена задних колодок шевроле ланос специальными клещами для снятия стяжных пружин. Придерживая опорную стойку нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота После, того как с ручником разобрались.

Отпускаем колесные болты, поднимаем домкратом автомобиль и снимаем колесо. После этого, на Ланосе снимаем колпачок со ступицы, вынимаем шплинт и откручиваем гайку ступицы заднего колеса фото 11, 12, На Нексии, берем в руки крепкую крестовую отвертку можно ударную отвертку и откручиваем винт крепления заднего тормозного барабана фото В большинстве замена задних колодок шевроле ланос, снять барабан сразу не получится.

Так как на нем будет присутствовать внутренняя выработка, он будет цепляться бортами за тормозные колодки.

На Нексии еще к выше сказанному, тормозной барабан, может прикипеть к ступице заднего колеса. Что немного усложняет работу. Но, не беда. Берем молоток, желательно из мягкого металла и легко простукиваем барабан. Еще раз, простукиваем часто, но не сильно.

Фото 15 для Ланоса, фото 16 для Нексии.

На Daewoo Nexia, проливаем ВД или тормозной жидкостью места контакта барабана со ступицей. Возможно после, этих действий барабан удастся спокойно снять. Если нет, будет шататься, но отказываться замена задних колодок шевроле ланос, то в этом случае придется применить силу. Перед этим убедитесь, что автомобиль крепко стоит на домкрате и подстрахован под кузовом, деревянными чушками или кирпичами.

Меняем задние тормозные колодки на Шевроле Ланос своими руками

На Ланосе, прикручиваем колесо к барабану и с усилием дергаем на себя, срываем барабан с колодок. В своем случае, я использовал специальные ударный съёмник фото Сопротивляться барабану бесполезно.

На Нексии борьба с упрямым тормозным барабаном проводится немного. Берем деревянную наставку и молоток. Замена задних колодок шевроле ланос, я надеюсь, сняли

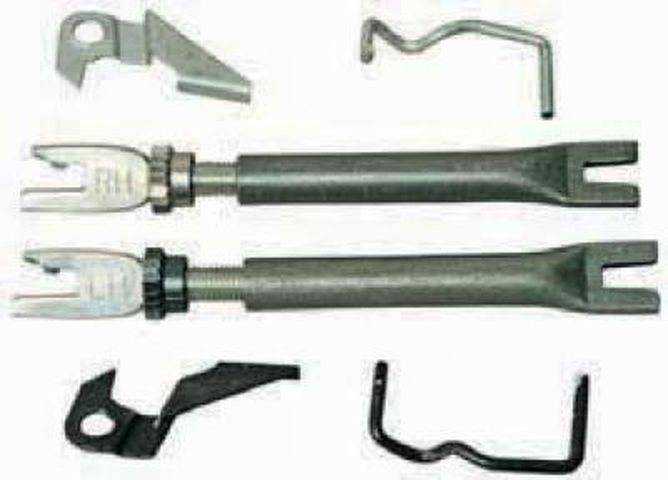

Готовимся к снятию задних тормозных колодок, но перед этим смотрим и запоминаем расположение всех деталей и пружин, особенно если Вы делаете эту работу первый раз фото Обратите внимание что храповая гайка распорной планки, серьга и рычаг замена задних колодок шевроле ланос правого тормозного механизма серебристого цвета, а левого механизма — черного

RH — для правого механизма; LH — для левого механизма.

Задние колодки шевроле ланос и их замена

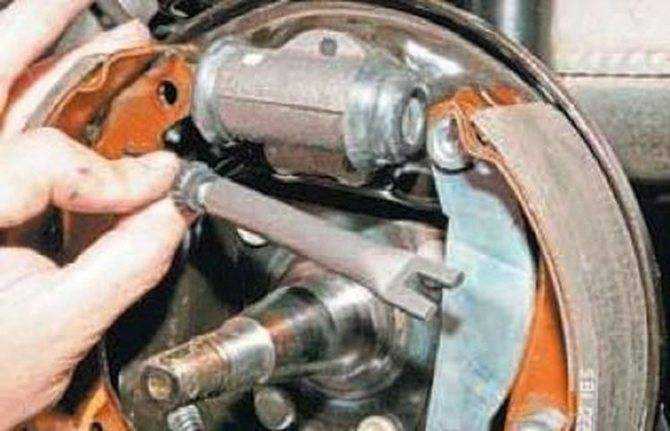

Перед установкой новых колодок необходимо уменьшить длину распорной планки, завернув храповую гайку до конца на резьбовом наконечнике. После установки тормозного замена задних колодок шевроле ланос затягиваем гайку подшипников заднего колеса и производим регулировку подшипников.

Регулируем положение тормозных колодок. Для этого нажимаем педаль тормоза 10—15. При необходимости, долить жидкость в тормозной бачок. Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько.

Это поможет приспособиться новым колодкам. Причины неисправности Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их: Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.

Шевроле Ланос — замена задних тормозных колодок

Попадание тормозной жидкости на накладки, также приводит к замене колодки. Фрикционная часть имеет трещины, откололась или обнаружены сколы.

Это свидетельствует о том, что накладку необходимо заменить.

Замена переднего ступичного подшипника Шевроле Ланос: пошаговая инструкция

На автомобиле Шевроле Ланос замена подшипника передней ступицы производится путем демонтажа колеса, тормозного суппорта и диска, демонтажа неисправной детали и установки новой. Перед заменой рекомендуется снять амортизаторную стойку, чтобы получить доступ к ступице.

При наличии помощника и нужных инструментов займет не более двух часов. Для этого выполняйте следующие манипуляции.

1. Слегка ослабляем крепежные гайки колеса, включаем 1 передачу и устанавливаем авто на ручной тормоз. Поддомкрачиваем авто, не забываем про упоры на колеса.
2. Откручиваем гайки и снимаем колесо.
3. Снимаем со ступичной гайки ступицу, открутив её.

1. Демонтируем амортизаторную стойку.

1. С помощью оправки и маленького молоточка, выбиваем ступицу из стойки амортизатора.
2. Снимаем ступицу. Возможно, наружная обойма не выбьется, ее извлекают при помощи съемника. Также можно применить керн, аккуратно наставляя на торцевую сторону ступицы и выбивая ее.
3. Для высвобождения стопорного кольца при помощи оправки и киянки немного углубляем подшипник и щипцами извлекаем их.

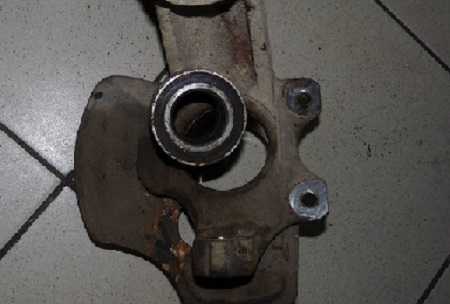

4. Съемником или в прессе, извлекаем подшипник из кулака. Если применяется первый инструмент, то шайба должна надавливать на внутреннюю обойму, а чашка упираться в торцевую часть кулака снаружи.

1. Удаляем со всех деталей старую смазку и наносим новую.
2. Вставляем фиксирующее кольцо, находящееся внутри.

Важно знать:
Часто бывает так, что внутренняя обойма не выбивается и остается на месте. Тогда необходимо зажать ступицу в тиски и извлечь её.

1. Вставляем фиксирующее кольцо, находящееся внутри. Используя пресс или съемное устройство, монтируем купленный п/ш на место. Шайба должна надавливать на кулак, а чашка упираться в торцевую сторону изнутри. Старайтесь при запрессовке не оказывать давление на новое изделие, иначе можете его повредить.

Вставляем наружное стопорное кольцо.
Запрессовываем подшипник в ступицу, используя съемник или пресс.
Ставим стойку амортизатора с опорным подшипником (собираем все в обратном порядке).
При необходимости регулируем углы расположения колес.

Выбор колодок

При наличии оригинального каталожного номера всегда можно подобрать аналоги, которые подойдут по деньгам. Любая деталь, которая является аналогом оригинала, как правило, дешевле него. Исключения составляют тюнингованные запасные части, которые обычно, в два раза дороже.

Автолюбитель, при выборе колодок руководствуется несколькими факторами:

ценовая политика. Тут без сомнения побеждают аналоги;
качество. Как правило, отечественный потребить на качество смотрит после цены. Хотя, есть такие, которые на цену не смотрят, лишь бы все было качественное.

При выборе колодок, рекомендуется обращать внимание на качество производства. Чем мельче зерно на колодках, тем они лучше. К выбору тормозных колодок стоит отнестись со всей серьёзностью, поскольку именно от этого будет зависеть безопасность движения и торможения. 96281937 — оригинальный каталожный номер тормозных колодок для Дэу Ланос

Средняя стоимость составляет — 1500 рублей

К выбору тормозных колодок стоит отнестись со всей серьёзностью, поскольку именно от этого будет зависеть безопасность движения и торможения. 96281937 — оригинальный каталожный номер тормозных колодок для Дэу Ланос. Средняя стоимость составляет — 1500 рублей.

Аналоги

Кроме оригинальных деталей, стоит обратить внимание и на аналоги, которые представлены на автомобильном рынке. Так, многие из них не уступают по качеству:

Наименование производителя	Артикул	Стоимость в рублях
Rider	RD.3323.DB3265	600
Koreastar	KBPD-022	900
Mando	MPD03	900
Toko	T2102003L	900
Profit	5000-1369	900
Finwhale	V435	1000
Febest	1001-J150F	1000
Japan Parts	PA-W05AF	1000
Trialli	PF 051401	1000
Zekkert	BS-2810	1000
Meyle	025 218 6217	1000
Fenox	BP43013	1200
Blue Print	ADG04207	1400
Bremsi	BP2834	1500
Denckermann	B110139	1500

Вывод

Сменить передние тормозные колодки на Дэу Ланос — просто, поскольку дисковая конструкция проста и не требует углублённых технических знаний. К выбору колодок стоит отнестись серьёзно, поскольку это безопасность не только водителя и пассажиров, но и окружающих.

Как поменять тормозные колодки на Ланосе. Видео по замене передних колодок на Шевроле Ланос

Ланос.Замена колодок

По выбору смазки для направляющих пальцев тормозного суппорта. В этом случае нужно при помощи монтировки, отвертки или еще чего немного «утопить» поршень внутрь.

И здесь главное не наткнуться на «музыкальные» колодки. Очистите металлической щеткой суппорт и скобу от грязи, ржавчины и продуктов износа колодок.

Так же, стоит напомнить, что тормозные колодки всегда меняются комплектом — 4 штуки. При наличии трещин, следов просачивания тормозной жидкости потребуется замена тормозной манжеты и пыльника.

Чуток разогнался, по тормозам, а их то нет: Решение проблемы в следующем. Открутите эти два болта: И вручную, с помощью молотка и плоскогубцев аккуратно, чтобы не повредить пыльник, разработайте, заклинивший штифт.

brake repair

Он должен свободно ходить туда-сюда. Вот в принципе и вся процедура замены тормозных колодок. Задние колодки пока не менял.

При помощи щетки очищаем тормозной механизм от грязи, после чего откручиваем нижний болт. Во время выполнения этой работы лучше всего пользоваться накидным ключом, а все потому, что использование рожкового ключа может привести к срыву грани болта.

Прикладывание усилия на ключ необходимо только во время страгивания, после чего болт достаточно просто открутить рукой. Далее необходимо поднять вверх корпус тормозного цилиндра.

Скорее всего, сделать это будет очень непросто, так как стенка поршня будет задевать за заклепку на тормозной колодке.

И здесь главное не наткнуться на «музыкальные» колодки. Потому что, довольно часто получается, что выиграв в цене, в нагрузку получаешь «приятный» писк при торможение. Этот писк довольно сильно раздражает и заставляет жалеть потраченные деньги. Если нет, то Вы счастливчик

Еще при замене, точней, наверно, не при замене, а во время технического осмотра стоит обратить внимание на состояние пыльников направляющих пальцев переднего суппорта

Если они разбухли, рассохлись или порвались, то вместе с колодками следует купить и поменять пыльники направляющих пальцев. Пренебрегать ими не стоит, так как от их состояния напрямую зависит срок службы колодок и самого суппорта.

И при выборе пыльников за дешевизной лучше не гнаться. Так как, например на авторынках Украины можно найти пыльники за 3, 5 и 15 гривен за штуку. На них видна разница в качестве.

С левой стороны пыльник за 15 гривен, отличного качества, проблем с установкой и дальнейшей эксплуатацией у Вас с ним не будет. Остальные два, это выброшенные деньги на ветер. Даже виртуозное владение напильником не поможет установить их в суппорт.

И, если у Вас это получиться, то направляющий палец, придется забивать молотком! Поэтому к выбору, даже такой мелочи, как пыльник направляющего пальца, стоит подходить серьезно.

И, наверно, последнее дополнение в разделе «Запчасти». Рекомендую приобрести специальную смазку для направляющих пальцев тормозного суппорта.

Задние тормоза

На задней оси установлены барабаны. Они не так эффективны при торможении, но удешевляют конструкцию. В целом нагрузка на заднюю тормозную систему ниже, соответственно износ тоже меньше. Рекомендованный производителем срок эксплуатации – 100 тысяч километров.

На практике менять требуется раньше. Срок замены определяют путем замера остаточно толщины рабочей поверхности. Вот основные размеры:

внутренняя высота барабана 52 мм;
общая высота 57 мм;
внутренний диаметр 200 мм;
максимально допустимый внутренний размер барабана 201,5 мм.

Крепятся барабаны к ступице с помощью четырех болтов.

Как определить, что тормозной диск пора менять

Есть целый ряд признаков, которые часто косвенно указывают на неполадки в работе тормозных дисков, вызванные износом последних. Следует проверить данный элемент тормозной системы в следующих случаях: если при нажатии на педаль тормоза появляются ощутимые вибрации; если в процессе торможения возникает цикличное биение педали; когда при каждом повороте колеса раздается характерный металлический скрип (может меняться тональность в такт вращению).

Все вышеперечисленные приметы являются косвенными и неявными, а значит по ним невозможно со 100 % уверенностью утверждать, что проблема в таком случае исходит именно от дисков. Однако вспомним, что основная нагрузка при торможении приходится на передние тормоза автомобиля. Существует универсальный метод для самостоятельной проверки передних тормозных дисков на износ без необходимости снятия колеса и визуального осмотра. Для проверки в процессе движения по максимально ровной дороге на небольшой скорости немного надавите на педаль тормоза и несколько секунд легким движением поворачивайте руль сначала в одну сторону, а затем в другую (с небольшим натягом). В процессе совершения всех вышеперечисленных манипуляций прислушайтесь к обратной связи рулевого колеса. Если руль подрагивает или едва заметно «подклинивает», то это явный показатель износа тормозных дисков. Самостоятельно диагностировать аналогичную проблему для задних тормозов достаточно затруднительно в связи с тем, что большинство современных авто оборудованы регулятором тормозных усилий, поэтому в данном случае лучше обратиться в сервис, где специалисты смогут снять колесо и визуально изучить конструкцию на предмет неполадок.

Перед тем как перейти к основной теме данной статьи – «как снять тормозной диск со ступицы?», вначале следует понять, как же все-таки выявить износ дисковых тормозов? Конечно, самый надежный способ – это провести полноценный осмотр (демонтировать колесо, снять колодки и откинуть суппорт). В таком случае можно диагностировать амортизацию механизма несколькими способами:

Проверить контрольные метки. На большинство современных дисков при их изготовлении наносятся дополнительные проточки, которые служат своего рода индикатором износа изделия. Если данная «метка» в зоне соприкосновения изделия с колодкой полностью стерлась, то это явный сигнал о том, что механизм более не годен для эксплуатации, поэтому его нужно снять и заменить на новый. Следует заметить, что вождение автомобиля с вышедшими из строя тормозными дисками (с выработкой более разрешенной нормы) категорически запрещено.
Посредством штангенциркуля. Данный инструмент служит для измерения толщины диска. На сегодняшний день практически все автопроизводители прописывают в своем руководстве по эксплуатации транспортного средства разрешенную толщину ротора (рабочей кромки изделия, на которую приходятся максимальное трение при торможении).
Проверить на наличие глубоких царапин сколов и иных механических изъянов/деформаций. Если таковые имеются, то изделие категорически запрещено эксплуатировать или восстанавливать. И то, и другое впоследствии может стать причиной неожиданного разрушения конструкции при торможении и потери автомобилистом контроля над транспортным средством. При наличии микроцарапин (глубина которых не превышает 1 мм) на относительно новом изделии можно решить проблему без замены конструкции, так как небольшие изъяны легко полируются на токарном станке без значительной потери толщины ротора.
Проверить биение диска колеса. Диагностируется посредством микрометра с роликовым наконечником, крепко закрепленным относительно поверхности изделия. Если в процессе вращения диска амплитуда ударов превышает показатель 100 микрон, то это приводит к тому, что в момент торможения в механизме возникают ощутимые вибрации. Это не только влияет на показатели эффективности функционирования тормозной системы в целом, но и влечет за собой ускоренную амортизацию других ее частей (в первую очередь, колодок).

В случае необходимости проведения диагностики и определения уровня амортизации тормозных дисков, конечно, лучшим решением будет обращение за консультацией и помощью к профессионалам (высококвалифицированным специалистам автосервиса, которые смогут снять колесо и определить процент износа ТД). Несмотря на то, что вопрос на первый взгляд кажется достаточно простым и понятным, на самом деле имеется множество нюансов, о которых новички, а порой и водители со стажем могут даже не догадываться.

Процесс замены

Для совершения замены задних тормозных колодок Шевроле Ланос необходимо подготовить инструментарий. Для работы понадобится: домкрат, баллонный ключ, пассатижи и плоская отвертка. Когда все подготовлено, можно преступить непосредственно к процессу:

Включить 1 или 3 передачу на КПП.
Под передние колеса подставить противооткатные упоры.
Поднимаем заднюю часть автомобиля, где будет меняться колодка, при помощи домкрата.
Демонтируем колесо.

Снимаем колесо. С помощью зубила и молотка…

Снимаем крышку с тормозного бачка.

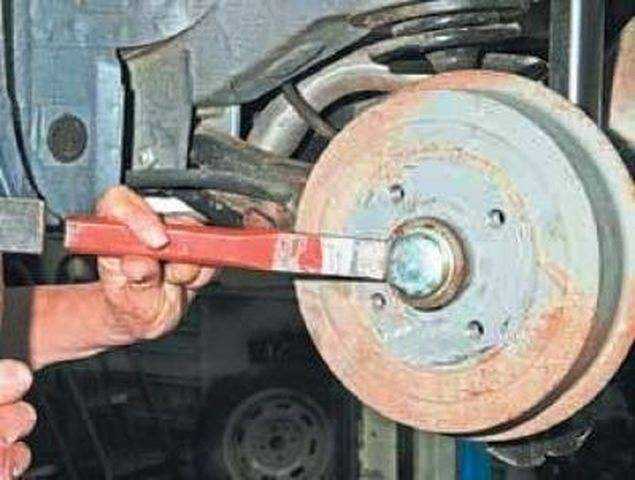

…выпрессовываем защитный колпак подшипника ступицы.

Проводим демонтаж верхней крышки тормозного барабана.

Отверткой распрямляем шплинт…

Сдвигаем рабочий поршень внутрь, и фиксируем его в таком положении.

…и пассатижами вынимаем его из отверстия цапфы.

Раздвижные рычаги стояночного тормоза сжимаем вовнутрь.

Головкой «на 24» отворачиваем корончатую гайку подшипника ступицы.

Сжимаем пружину, и отцепляем трос ручника.

Снимаем стопорную шайбу. Перед снятием тормозного барабана опускаем рычаг стояночного тормоза до упора — автомобиль должен быть расторможен.

Поворачиваем прижимную пружину на четверть. При этом стоит придержать опорную стойку.

Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра. Очищаем детали тормозного механизма от загрязнений. Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.

Теперь, можно демонтировать чашку, пружину и опорную стойку.

Все операции, описанные ниже необходимо сделать со второй колодкой, в этом же барабане.

Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора зазоров и снимаем пружину. Отводим верхние упоры тормозных колодок от поршней колесного цилиндра.

Растягивая верхнюю пружину, выводим колодки из прорезей.

Снимаем серьгу рычага регулятора зазоров.

Теперь, растягиваем нижнюю пружину, и выводим колодки с ограничительной пластины.

Снимаем рычаг регулятора зазоров вместе с пружиной.

Далее, демонтируем колодки вместе с пружинами.

Снимаем распорную планку в сборе.

Отцепляем пружины от колодок, сначала верхнюю, а затем и нижнюю.

Обратите внимание что храповая гайка распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного. мНа резьбовом наконечнике распорной планки нанесена маркировка: RH — для правого механизма; LH — для левого механизма. Перед установкой новых колодок необходимо уменьшить длину распорной планки, завернув храповую гайку до конца на резьбовом наконечнике

После установки тормозного барабана затягиваем гайку подшипников заднего колеса и производим регулировку подшипников. Регулируем положение тормозных колодок. Для этого нажимаем педаль тормоза 10–15 раз

Перед установкой новых колодок необходимо уменьшить длину распорной планки, завернув храповую гайку до конца на резьбовом наконечнике. После установки тормозного барабана затягиваем гайку подшипников заднего колеса и производим регулировку подшипников. Регулируем положение тормозных колодок. Для этого нажимаем педаль тормоза 10–15 раз.

При необходимости, долить жидкость в тормозной бачок.

Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько раз. Это поможет приспособиться новым колодкам.

Причины неисправности

Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их:

Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм. Попадание тормозной жидкости на накладки, также приводит к замене колодки. Фрикционная часть имеет трещины, откололась или обнаружены сколы. Это свидетельствует о том, что накладку необходимо заменить.
