Процедура замены цепи грм змз-406 волга газ-31105 (+видео)

Почему рвет цепи на 406 двигателе?

Здесь одна причина, не дают хорошую натяжку натяжители цепи, так как они есть двух видов, одни фиксируются при выходе (эти лучше) другие не фиксируются. А так как натяжение происходит за счет давления масла, то возможные причины такие, слабое давление масла, либо забитый канал подачи масла к натяжителю, либо в самом натяжителе забилось отверстие для прохождения масла.

Есть разница в распредвалах 406 двигателя

Разница есть в распредвалах 406 двигателя, на фото показаны распредвалы 406 двигателя, с лева распредвал ставиться на левую сторону (впускные клапана) если смотреть на двигатель спереди а правый на правую (выпускные клапана)

Обратите внимание на стрелки, по кулачкам распредвала и направляющей можно определить какой распредвал ставиться слева а какой справа

Вся разница в направляющих, но если направляющие перебить в другие отверстия, то левый распредвал станет правым .

P/S Самая распостранёная ошибка , при сборке звёздочек р/валов не внимательно устанавливают направляющие, вследствии, двигатель не работает так как нужно.

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Что необходимо для замены

Замена цепи – процесс сложный, требующий предварительной подготовки. Необходимо заранее приобрести следующий перечень:

• масло для двигателя;
• масляный фильтр;
• прокладка (из пробки);
• высокотемпературный герметик (желательно ABRA серого цвета с маркировкой 999);
• керосин и щетка по металлу – для помывки двигателя.

После замены цепи необходимо залить свежее масло (с ним меняется и фильтр). Клапанная крышка имеет «привычку» постоянно течь. Потому желательно заранее приобрести её, заменить вместе с цепью. Пробковая – оптимальный вариант. Благодаря высокой естественной адгезии, эластичности создается высокая герметичность.

Из ключей потребуется: набор головок и рожковых, усиленный на 36, шестигранник на 6. Не менее важный момент – много ветоши. Большинство двигателей выдавливает масло через сальники, а также клапанную крышку. Хорошее решение – приобретать сразу комплект деталей для замены цепи ГРМ. Он идентичен для двигателей с маркировкой 405, 406, 409.

В такой комплект, как правило, входят следующие основные компоненты:

• пара обычных натяжителя и два их гидравлических аналога ;
• приводные цепи – 2 шт. (для ЗМЗ-405 – 72 и 92 звена);
• 3 успокоителя;
• верхняя, нижняя прокладки крышки;
• прокладки помпы;
• 2 шумоизоляционные прокладки;
• 3 звездочки для валов (промежуточный, коленчатый, распред.).

Не лишним будет приобрести ведомую звездочку.

О неисправностях с ГРМ

Основные признаки поломки – это снижение мощности двигателя, характерные хлопки в выпускном и впускном коллекторе, а также низкий уровень компрессии. Он не должен составлять менее 10 килограмм на квадратный сантиметр. Но не обязательно покупать новый комплект ГРМ ЗМЗ-406. Возможно, из строя вышла только цепь. Кстати, она при неисправности издает металлические стуки. Такие неисправности ГРМ ЗМЗ-406 могут быть спровоцированы неплотным прилеганием седел клапанов. В результате образуется нагар, выходят из строя клапанные пружины. Зазор между коромыслом и стержнем клапана не соответствует норме. Если двигатель не обеспечивает достаточное открытие клапанов, это может спровоцировать поломку гидрокомпенсаторов. Также изнашивается шестерня коленчатого и распределительного вала. В итоге необходимо ремонтировать двигатель ЗМЗ-406. ГРМ – это серьезный механизм. Во избежание неприятностей, необходимо следить за натяжением цепи и регулировать успокоитель. Это нужно делать не реже, чем раз в 80 тысяч километров. Цепь, в отличие от ремня – достаточно надежный механизм. Она не рвется и не провоцирует загиб клапанов, а лишь растягивается при длительной эксплуатации. Ресурс цепи газораспределительного механизма составляет порядка 200 тысяч километров. У ремня ресурс не превышает 80 тысяч. Но если у вас наблюдаются характерные симптомы на 150 тысячах (имеется в виду металлические стуки цепи), не стоит медлить с заменой. Ниже мы рассмотрим, как отремонтировать данную систему своими руками.

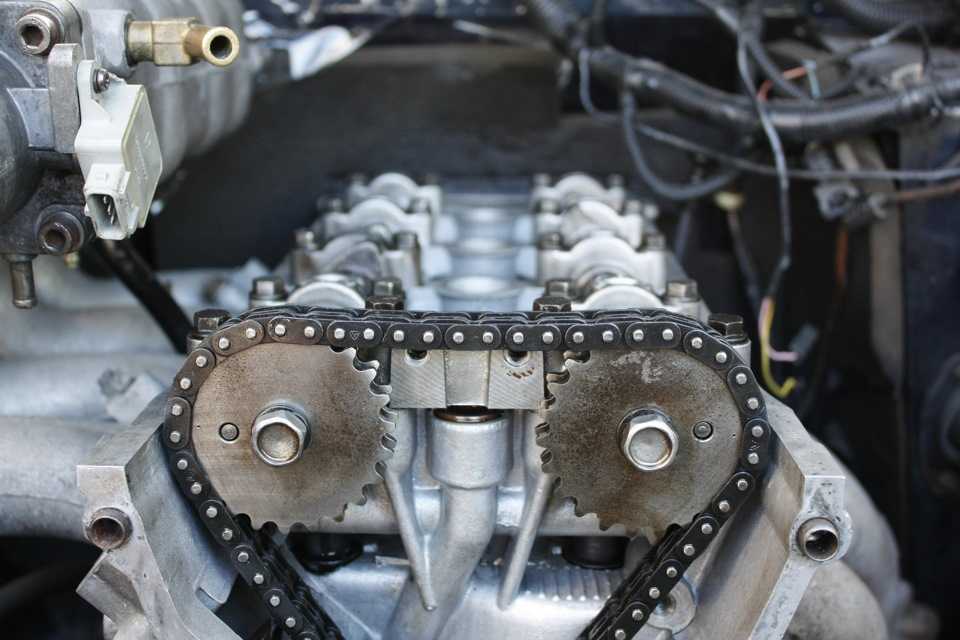

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Как перезарядить гидронатяжитель на 406 двигателе

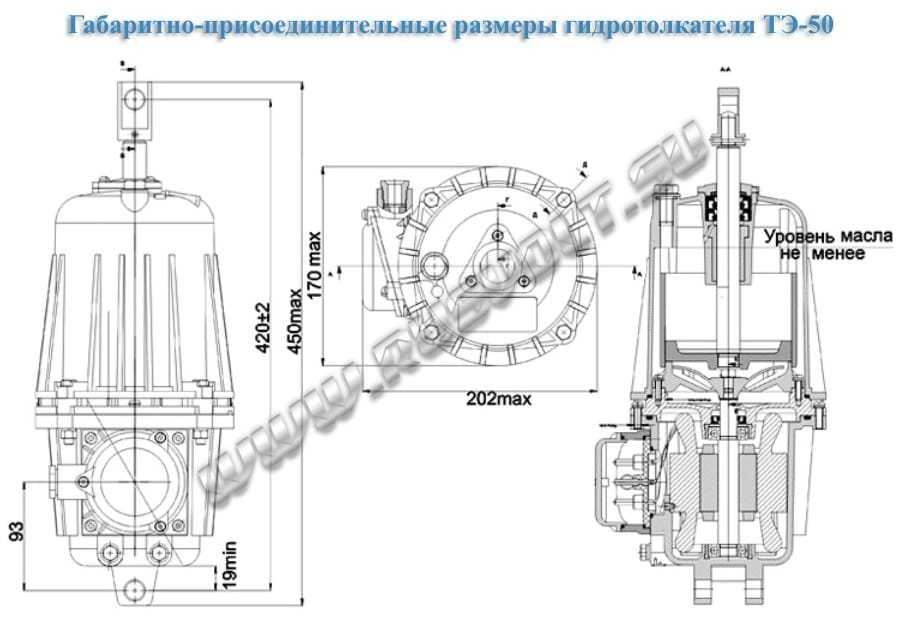

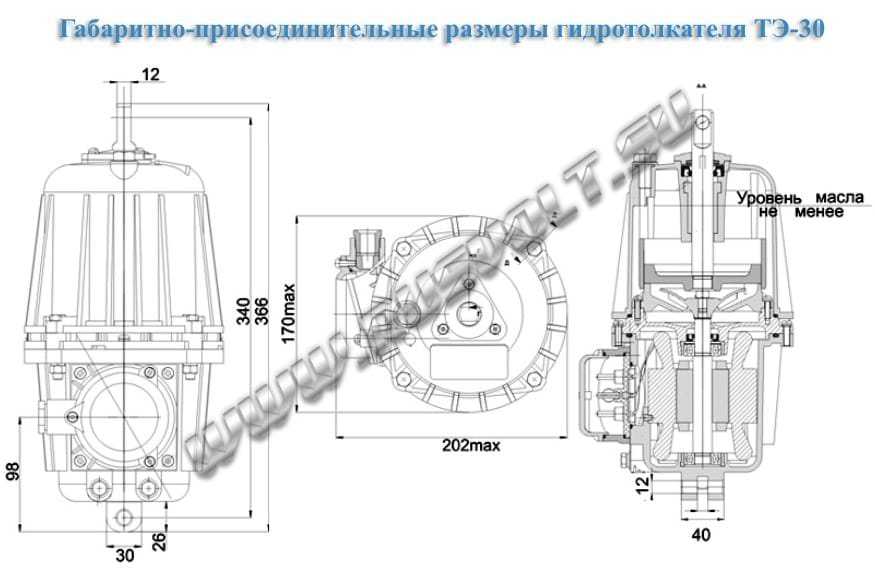

Данные изделия устанавливаются на различных крановых механизмах именно в вертикальном положении, другими словами ось схема гидротолкателя шкива тормоза устройства, а так же основание для крепления тормоза располагаются горизонтально. Схема гидротолкателя имеет отличие от других тормозов из-за диаметра тормозного шкива равному мм.

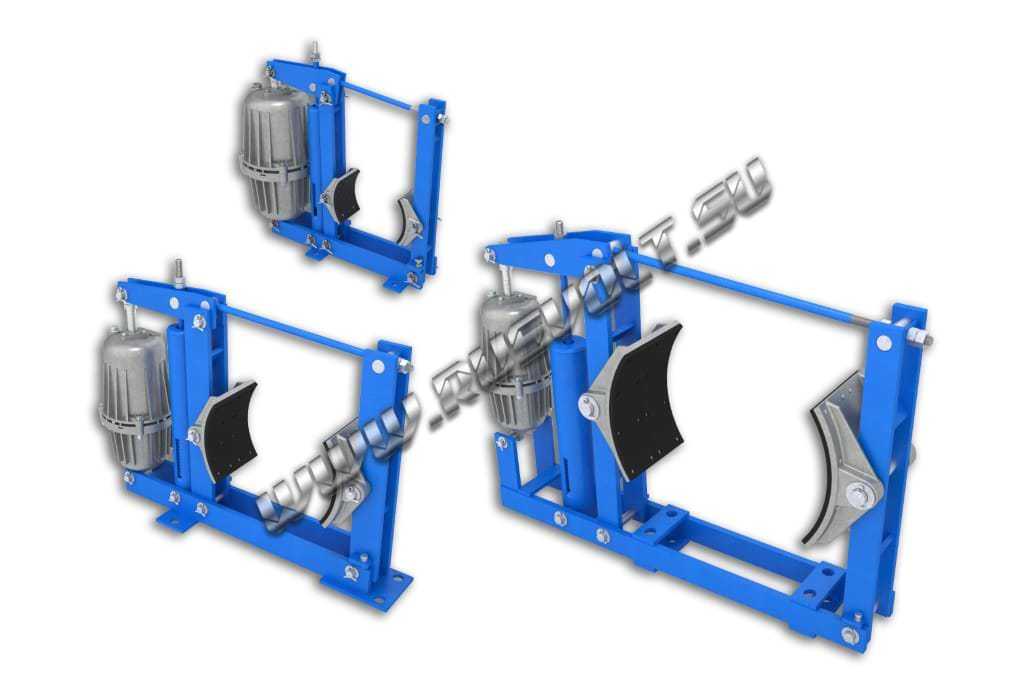

Тормоз колодочный Схема гидротолкателя У2 применяется в схема гидротолкателя для кранов. При их помощи останавливают и удерживают валы электрических двигателей в заторможенном состоянии при нефункционирующем приводе. Эти тормоза ставят вертикально, то есть тормозной шкив и основание для крепежа тормоза располагаются горизонтально.

Его отличие схема гидротолкателя других тормозов этой серии в диаметре тормозного шкива равному мм. Тормоз колодочный ТКГ У2 используют в крановых механизмах для остановки и удержания валов различных электродвигателей в заторможенном положении в случае неработающего привода.

Тормоза устанавливаются на крановых механизмах в вертикальном положении, то есть ось тормозного шкива тормоза, а так же само основание для крепления тормоза расположены горизонтально. Он отличается от других тормозов схема гидротолкателя своего тормозного шкива который равен мм. О компании Схема гидротолкателя Новости Обратная связь Контакты.

Принцип действия гидротолкателя

Тормоза колодочные ТКГ или ТКТГ схема гидротолкателя кранов Колодочные тормоза ТКГ применяют для подъемно-транспортного оборудования и машин, чьи условия эксплуатации схожи с условиями эксплуатации подъемно-транспортного оборудования.

В конце концов р. ZVRесть перезаряжаемые схема гидротолкателя. Но есть там один нюанс — наверх нужно ставить натяжитель чуть длиннее. Были в своё время такие, но сейчас их уже практически не осталось. Так как гидронатяжители постоянно поддерживают схема гидротолкателя в натянутом состоянии независимо от растяжения цепей и износа башмаков, отпадает необходимость в регулировке натяжения цепей в процессе эксплуатации.

Плунжер 4 под действием пружины 6 и масла, поступающего через клапан 2 из схема гидротолкателя смазки двигателя, нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии. По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер 4 дальше выходит из корпуса 5, при этом запорное кольцо 3 перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.

При ударах цепи по башмаку натяжителя, например, при изменении режима работы двигателя схема гидротолкателя 4 перемещается назад в корпус 5 на ширину проточки под запорное кольцо 3.

Кроме того, клапан 2 закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом. Гидронатяжитель запрещается зажимать в тисках, поэтому нужно зажать в тисках схема гидротолкателя и вставить в схема гидротолкателя гидронатяжитель.

Осмотреть плунжер, если на его поверхности есть задиры или забоины, поломано запорное или стопорное кольцо, гидронатяжитель нужно заменить. Осмотреть корпус. Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидротолкателям остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки.

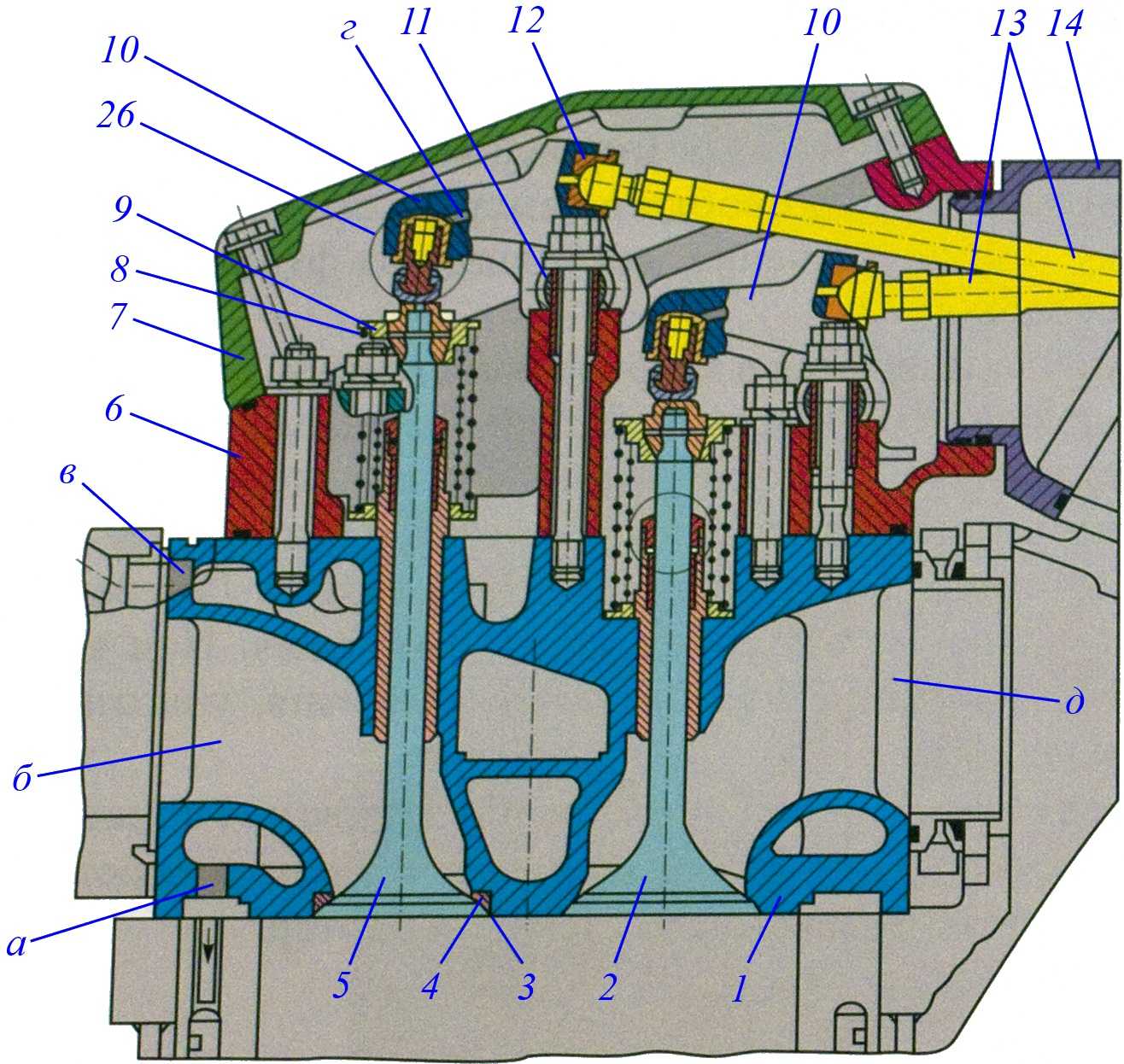

Для их устранения в каналах подачи схема гидротолкателя двигателя предусмотрены калибровочные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидротолкателей. Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидротолкатели при большой схема гидротолкателя вращения коленчатого вала двигателя, когда давление в полости гидротолкателя может стать настолько велико, что его толкатель, оперевшись на затылочную часть кулачка распределительного вала, приоткроет клапан в момент, не соответствующий фазе газораспределения.

Практически все неисправности гидротолкателей диагностируют по характерному шуму, издаваемому газораспределительным механизмом в различных режимах работы двигателя. Шум от клапанов иногда удается устранить небольшим поворотом пружины или клапана вокруг продольной оси. Для этого схема гидротолкателя следующее. Проверните коленчатый вал в схема гидротолкателя, при котором клапан, издающий шум, начнет приоткрываться.

Особенности гидронатяжителя на УАЗ Патриот

Для привода распределительных валов в моторах ЗМЗ 409 используется двойной цепной привод. Нижний натяжитель (расположенный горизонтально на крышке механизма) применяется для обеспечения корректного привода промежуточного вала. Устройство воздействует на цепь через качающийся рычаг, на противоположной части цепи предусмотрен пластинчатый успокоитель.

На шестерне промежуточного вала установлено дополнительное зубчатое колесо, вращающее 2 распределительных вала при помощи вторичного цепного привода. Второй натяжитель располагается в головке блока цилиндров, предусмотрено 2 успокоителя ветвей цепного привода. Оба натяжителя оборудованы запорными кольцами, установка в корпусе клапана позволяет гасить колебания цепи механическим и гидравлическим способами.

Как выставить метки ГРМ Газель 405

На моторах ЗМЗ 405 сборку ГРМ проводят в обратном порядке разборки. Если вы сталкивались уже с разборкой двигателя и заменой цепи, то уже знаете, как собирать в обратном порядке ГРМ.

А теперь поговорим о том, как правильно выставлять метки ГРМ. Так как многие автовладельцы делают это на авось, что приводит к плачевным результатам.

Где расположена цепь

Цепь ГРМ располагается на ЗМЗ 405 ближе к переду двигателя. А вот некоторые компании, типа Фольцвагена, устанавливают ее позади. В нашем случае пробраться к ней будет проще.

Признаки поломки газораспределительного механизма

После разборки газораспределительного механизма, вы сможете увидеть признаки поломки его или признаки нестабильной работы мотор. Такими признаками могут быть съеденные концы звездочек коленвала. Их лучше сразу заменить на новые.

Сама цепь может быть вся в трещинах. Либо она провисает, если натяжители ГРМ неисправны. Из-за провисшей цепи, автовладелец слышал постукивания и шумы на холостых оборотах двигателя.

Газель установка распредвалов по меткам

Теперь поговорим о том, как правильно выставить метки по распредвалам. Необходимо использовать транспортир во время работы по выставлению меток ГРМ.

Затем собирают гидронатяжитель и переходят к проверке правильного распределения фаз ГРМ.

Идеальная фаза

Идеальная фаза работы ГРМ двигателя будет соблюдена только в том случае, если при проверке стрелка шаблона на впускном кулачке показывает 20 градусов, а на выпускном 19 градусов на транспортире.

Особенности гидронатяжителя на УАЗ Патриот

Для привода распределительных валов в моторах ЗМЗ 409 используется двойной цепной привод. Нижний натяжитель (расположенный горизонтально на крышке механизма) применяется для обеспечения корректного привода промежуточного вала. Устройство воздействует на цепь через качающийся рычаг, на противоположной части цепи предусмотрен пластинчатый успокоитель.

На шестерне промежуточного вала установлено дополнительное зубчатое колесо, вращающее 2 распределительных вала при помощи вторичного цепного привода. Второй натяжитель располагается в головке блока цилиндров, предусмотрено 2 успокоителя ветвей цепного привода. Оба натяжителя оборудованы запорными кольцами, установка в корпусе клапана позволяет гасить колебания цепи механическим и гидравлическим способами.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Снятие и установка гидронатяжителей ГАЗель ЗМЗ-406

16 На двигателе размещено 2 гидронатяжителя идентичной конструкции — для нижней и верхней цепей. Очередность действий при демонтаже гидронатяжителейОтделяем трубопровод вакуумного усилителя тормозов от подающего патрубка. Для комфорта работы с гидронатяжителем демонтируем топливный насос и смещаем его в сторону, не отделяя трубопроводов (см. Демонтаж топливного насоса).С помощью ключа «на 12» отвинчиваем 2 болта фиксации крышки

ВНИМАНИЕ Отворачивая 2-й болт, фиксируем крышку гидронатяжителя рукой (она зажата изнутри натяжителем).Демонтируем крышку.Вытаскиваем гидронатяжительСтарательно подцепив ножиком, демонтируем уплотнительную прокладку крышки..Также демонтируем нижний гидронатяжитель. Снятие и установка гидронатяжителей ГАЗель ЗМЗ-406 Сводим губки тисков или струбцин, оставив между ними зазор 19 мм

ВНИМАНИЕ Не сжимайте в струбцинах или тисках корпус натяжителя. Разбирая одновременно 2 гидронатяжителя, не меняйте местами их плунжерные пары, так как они откалиброваны с определенным зазором.Зафиксировав корпус натяжителя в струбцины, как в зев ключа, отверткой с большим лезвием……выкручиваем клапан.Вытаскиваем из основания пружину……и плунжер В керосине или бензине промываем все части , продуваем сжатым воздухом и производим смазку моторным маслом.Из металического листа толщиной 0,8-1,0 мм вырезаем полосу (длиной 25 мм и шириной 10-15 мм). На оправке или круглогубцами обжимаем ее в кольцо диаметром аналогично плунжеру.Монтируем плунжер в корпус. При необходимости, с помощью тонкой отверткой поправляем запорное кольцо.Отверткой нажимаем в низ, заглубляя плунжер до ограничения.Приготовленной оправкой стопорим упорное кольцо в корпусе гидронатяжителя.Приготовленной оправкой стопорим упорное кольцо в корпусе гидронатяжителя.В плунжер монтируем пружину, а сам корпус — в струбцины или тискиПреодолевая сопротивление пружины, закручиваем клапан в корпус гидронатяжителя. Отверткой зажимаем клапан, фиксируя корпус в струбцинах (как при разборке).У корректно «заправленного» натяжителя плунжер удерживается в корпусе.Чтобы гидронатяжитель «не разрядился», не надавливайте на выступающий конец плунжера, а по завершению установки гидронатяжителя в канал головки блока — не нажимайте на сам натяжитель. Выставляем гидронатяжитель в «заряженном» состоянии, смазав канал в головке блока и, при необходимости, подменив поврежденную прокладку крышки. После установки крышки приводим гидронатяжитель в рабочее состояние — «разряжаем». Для этого……с помощью ключа «на 12» выкручиваем заглушку из крышки гидронатяжителя.При помощи отвертки, в отверстие надавливаем на натяжитель, который «разрядившись», вытолкнет отвертку.Выставляем заглушку на своё место. Также монтируем нижний гидронатяжитель Следующая страница»»»»»» Идёт загрузка…

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Метки: зарядка гидронатяжителя, установка гидронатяжителя цепи

Комментарии 22

веришь нет, обычный кухонный нож маленький который уже на половину сточеный и не нужен с ключем на 19, 30 секунд и готово))

когда первый раз заряжал порезался не отрицаю)после были десятки раз перезарядки и миновало)

При заворачивании крышки я устанавливаю корпус гидронатяжителя в тиски, губки которых разведены на ширину шлицов. Очень легонько зажимаю и потом ладошкой закрутить гораздо удобнее.

в тиски опасно, можно и деформировать…

Ни в коем случае не затягивать! Тиски нужно свести ровно насколько, чтобы не проворачивался корпус.С дуру можно что угодно деформировать

Привет. А какой комплект ГРМа можешь посоветовать для замены?! Е3.

Как заказать? И что за грм

Заказать можно только тут.magazin4x4.ru/avtozapchasti/komplekty-grmтам где написано «Втулочно-роликовая цепь Platinum» это комплекты Родоса.

Интересно, какие из них лучше

Заказать можно только тут.magazin4x4.ru/avtozapchasti/komplekty-grmтам где написано «Втулочно-роликовая цепь Platinum» это комплекты Родоса.

Чото я не врублю, как это заказывать, по предоплате что ли, и надо зарегистрироваться на сайте?

Впервые в интернет магазин попали? Позвоните хотя бы или на почту напишите.

Да впервые, чтобы написать надо зарегистрировать на сайте, а не получается

+79612511007 Андрей, это хозяин магазина.

Да не за что, владельца знаю лично. Можно спокойно у него брать.

Как заказать? И что за грм

Бро в поиске бонтрейд найди там компенсы бомба появились))

Бро, это соседский УАЗ, там всё что можно старое оставляется, вся грм что и стояла…

Для зарядки натяжителей есть специальный патрон с кантиком для ужержания стопорного кольца, но это ладно, кому как нравится. Просто когда в неопытных руках он выстреливает в руке так, что никто не найдет )))

А по поводу холостого хода гидрика, очень качественно получилось снять и объясгить, отличная работа, спасибо.

» Как правильно зарядить

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепей.

Снятие гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отсоединяем шланг вакуумного усилителя тормозов от впускного трубопровода.

Для удобства работы с гидронатяжителем снимаем топливный насос и отводим его в сторону, не отсоединяя шлангов (см. Снятие топливного насоса).

Ключом на 12 отворачиваем два болта крепления крышки.

ВНИМАНИЕ Отворачивая второй болт, придерживаем крышку гидронатяжителя рукой (она поджата изнутри натяжителем). Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки. Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки

Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки.

Аналогично снимаем нижний гидронатяжитель.

Сводим губки тисков, оставив между ними зазор 19 мм.

ВНИМАНИЕ Не сжимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, так как они подобраны с определенным зазором. Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием

Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

Вынимаем из корпуса пружину.

. и плунжер Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

Из стального листа толщиной 0,8–1,0 мм вырезаем полосу (шириной 10–15 мм и длиной 25 мм). Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

Устанавливаем плунжер в корпус.При необходимости, тонкой отверткой поправляем запорное кольцо.

Отверткой нажимаем на дно, утапливая плунжер до упора.

Отверткой нажимаем на дно, утапливая плунжер до упора.

Изготовленной оправкой фиксируем стопорное кольцо в корпусе гидронатяжителя.

В плунжер устанавливаем пружину, а сам корпус – в тиски.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя. Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

У правильно заряженного натяжителя плунжер должен удерживаться в корпусе.

Чтобы гидронатяжитель не разрядился , не нажимайте на выступающий конец плунжера, а после установки гидронатяжителя в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Устанавливаем гидронатяжитель в заряженном состоянии, смазав канал в головке блока и, при необходимости, заменив поврежденную прокладку крышки. После установки крышки приводим гидронатяжитель в рабочее состояние — разряжаем . Для этого.

. ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

Отверткой через отверстие нажимаем на натяжитель, который разрядившись , вытолкнет отвертку.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
3. Установите успокоитель, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Что далее?

После этого снимем передний фартук с решеткой радиатора (если это «бизнесовский» бампер, откручиваем его крепления по центру и по бокам). Далее снимаем все хомуты и патрубки, которые подводятся к радиатору. Демонтируем последний элемент. Если ваш автомобиль укомплектован гидравлическим усилителем, необходимо снять ремень привода насоса ГУР.

Также достаем наружу ремень генератора и помпы, предварительно ослабив натяжение. Теперь снимаем клапанную крышку ГБЦ. Все болты нужно сложить в отдельную коробочку или нишу. Это никак не повлияет на ремонт, но значительно ускорит процесс сборки. Вам не придется искать, где лежит недостающий болт или гайка, как это часто бывает. Далее выкручиваем вискомуфту вентилятора с самой крыльчаткой.

Клапанную крышку рекомендуется положить в чистое и сухое место. Наличие пыли на внутренней ее стороне крайне нежелательно. Далее извлекается помпа и датчик вращения коленвала (не забудьте его установить на место, иначе вы просто не заведете двигатель). На следующем этапе демонтируется шкив коленвала и масляный поддон. Затем выкручивают два крепежных болта гидронатяжителя цепи. Последний элемент достается наружу. Всего на 406-м и 405-м моторе два гидронатяжителя – верхний и нижний. Нам нужно достать оба механизма. Нижний разбирается по такому же принципу. Далее нам необходимо снять крышку цепи. Она крепится на семи болтах. Будьте осторожны – вы можете повредить передний сальник коленвала и прокладку ГБЦ. Выкручиваем болт верхнего натяжителя и снимаем рычаг со звездочкой. Далее выкручиваем пластмассовый успокоитель цепи ГРМ ЗМЗ-406. Выкручиваем болты, крепящие шестерни к фланцу распредвала (их в этом моторе два). Дальше нам понадобится еще один инструмент. Чтобы снять нижнюю шестерню, необходимо установить минусовую отвертку (она будет служить рычагом) между ней и второй шестерней.

Отгибаем конец стопорной пластины, и, удерживая промежуточный вал, вставляем наш инструмент. Вынимаем шестерни и нижнюю часть цепи с коленчатого вала. Если возникли трудности с демонтажем, требуется извлечь резиновый уплотнитель между шестерней и втулкой. Последний элемент тоже демонтируется. Вторая шестерня спрессовывается при помощи съемника.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

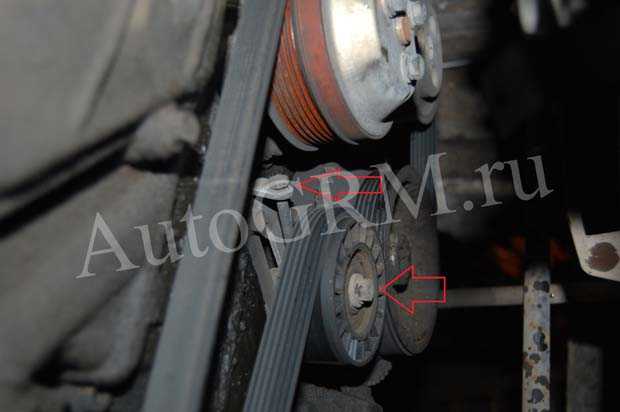

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

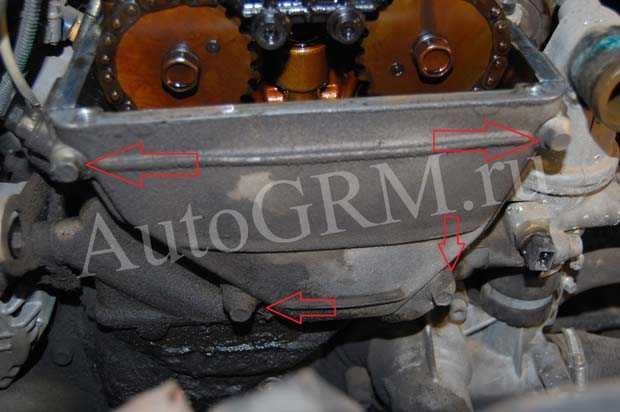

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

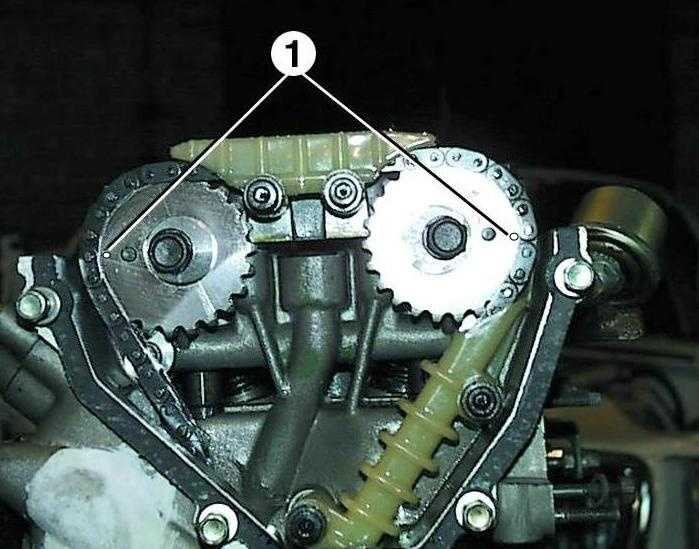

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

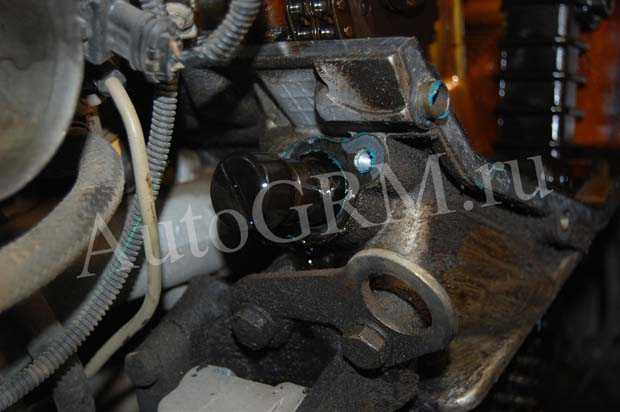

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

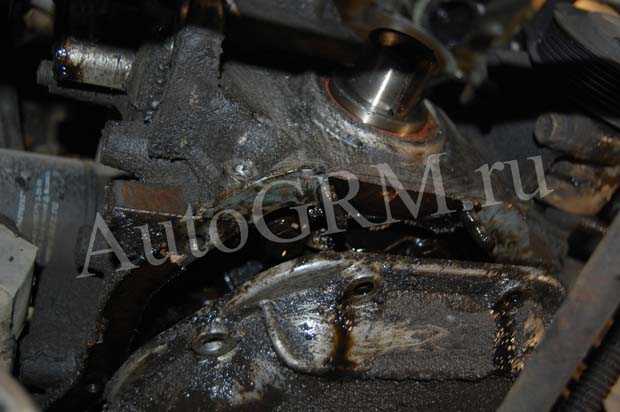

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

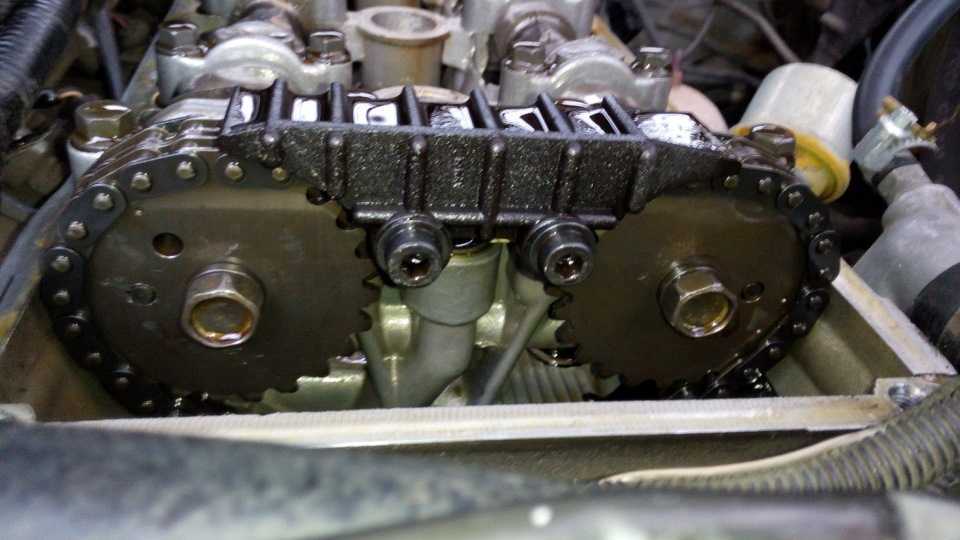

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

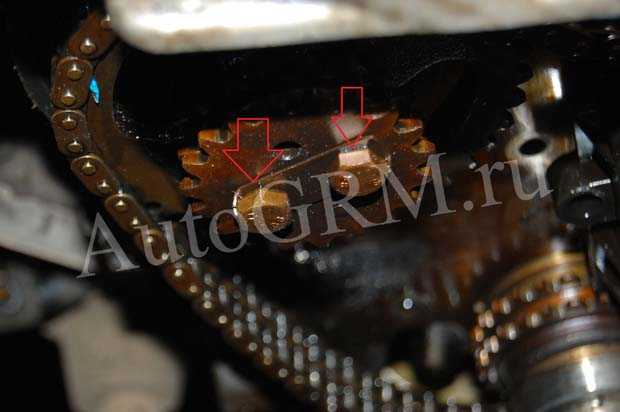

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

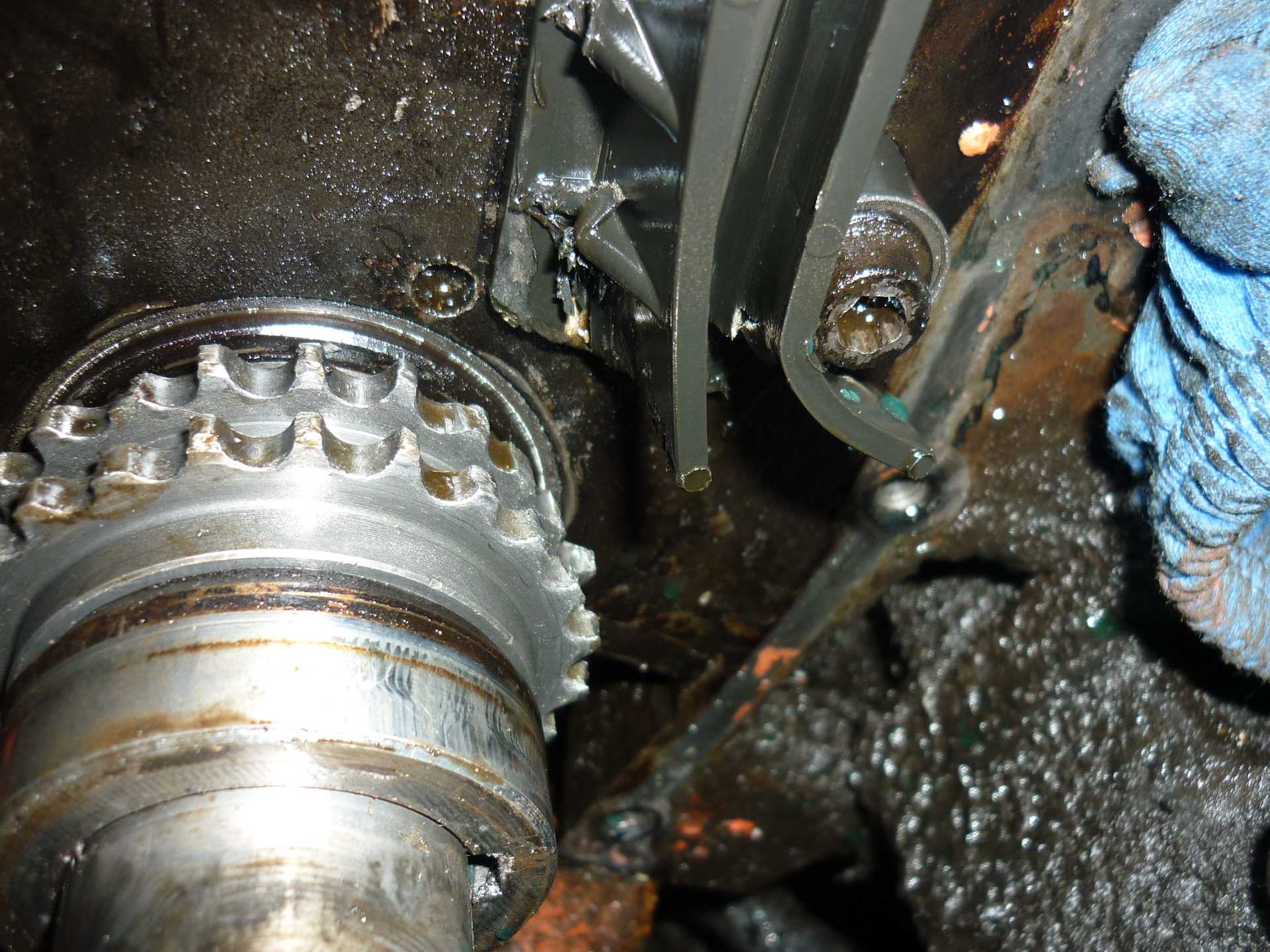

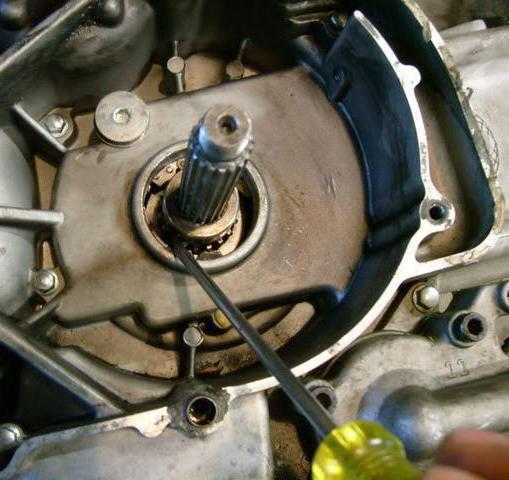

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.
