Признаки неисправности шаровой опоры: как определить износ

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

снять колесо;
снять суппорт;
открутить и выбить шаровую опору;
снять рычаг (при первом методе);
выпрессовать старую опору;
впрессовать новую;
собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую

Если старый пыльник цел, лучше сохранить его

Будьте внимательны при работе с посадочным гнездом шаровой

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;

домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;

монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;

надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;

комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;

съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Способы продления срока эксплуатации

Чтобы не растягивать материал, в статье «» я подробно описал рабочие методы увеличения ресурса этой детали.

Самое уязвимая часть — пыльник, поэтому для продления срока службы ему уделяют больше всего внимания. Мастера рекомендуют почаще его осматривать, особенно при езде в сложных условиях. При малейших признаках повреждения – менять. Заменить пыльник значительно проще, дешевле, чем всю шаровую опору.

В обслуживаемых моделях шарниров, для добавления смазочного материала, в изделии предусмотрено отверстие с резьбой, в которое вкручивается пресс-масленка. Для добавки масла используется специальный шприц. Для удобства обслуживания все работы проводят на подъемнике, смотровой яме.

Объем смазки не должен быть чрезмерным, иначе может разорваться защитный кожух опоры. Достаточно 2-3 качка рукояткой шприца. Вещество можно применять любое, но лучше выбрать водоотталкивающее, термостойкое, типа «Шрус».

В случае необслуживаемого шарнирного механизма, отсутствие специальной смазки, пресс шприца, отсрочить замену узла можно с помощью обычного моторного масла. Для этого его набирают в пластмассовый медицинский шприц с иглой, прокалывают резину колпака и вводят 2-3 кубика. Мера временная, но позволяет эксплуатировать транспорт до момента полноценного ремонта на СТО.

Восстановление опоры

К пневмоцилиндру на резьбу накручивается экструдер, в котором уже находится полимер. В корпусе опоры просверливают отверстие с резьбой. С помощью этой резьбы накручивают форсунку, которую через насадку крепят к экструдеру.

Как только полимер станет мягким, необходимо запустить пневмоцилиндр, выдавливающий материал сквозь плунжер в форсунку и далее в полость опоры. Мягкий полимер заполняет собой все выбоины, люфты и щели, создавая в шаровой вкладыш с повышенной стойкостью к воздействию. Даже если полимер залит не совсем правильно, новый вкладыш выдерживает около 30 тысяч километров пробега.

Собрать своими руками подобное оборудование для восстановления вполне реально. Экструдер можно заказать токарю. В качестве пневмоцилиндра подойдет тормозная камера от ЗИЛа или старый цилиндр от грейферного экскаватора. Все другие запчасти продаются в любом хозяйственном магазине.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

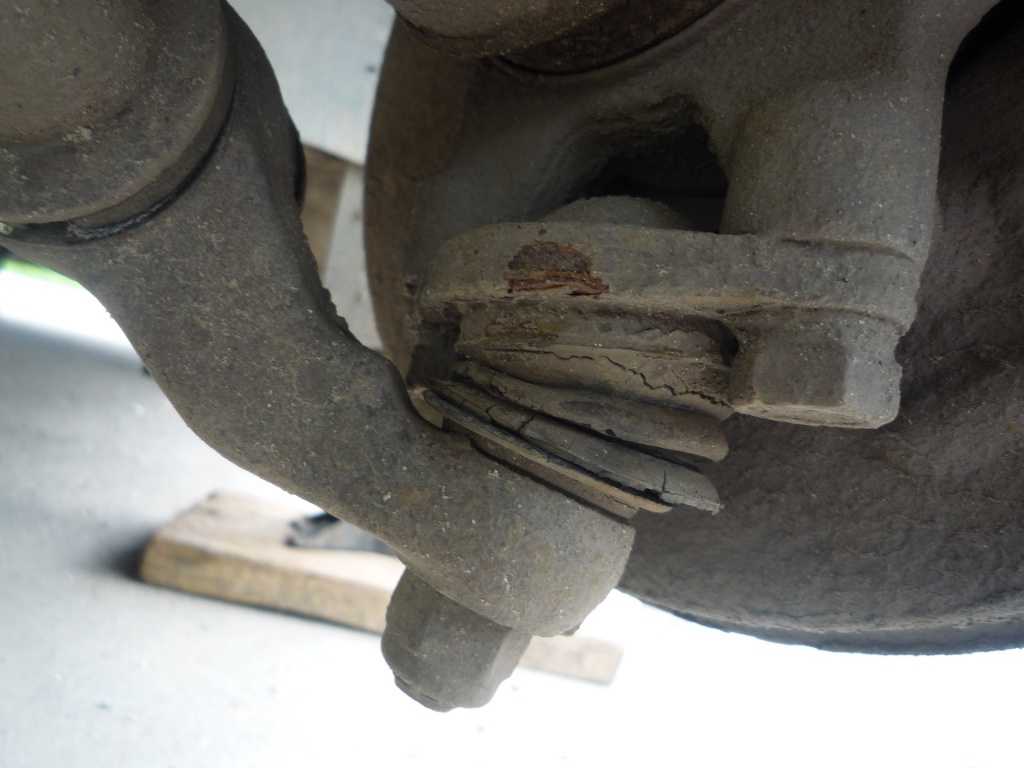

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

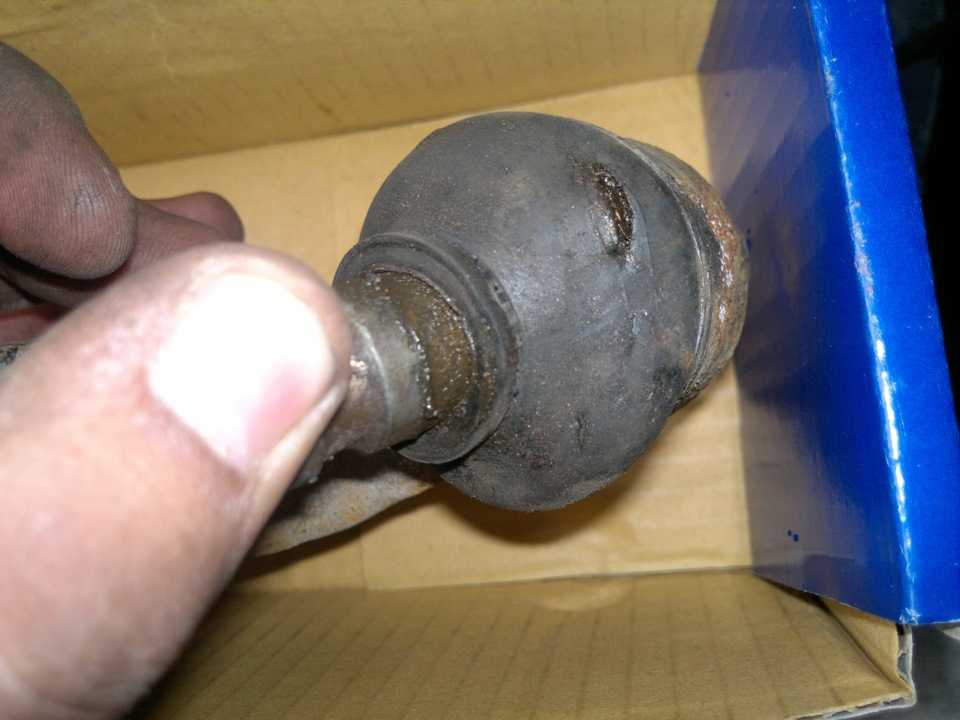

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Что необходимо для проведения работ

Комплект эконом-класса изображён на фото:

Стоимость комплекта отобьётся лишь спустя время. На один раз его редко кто покупает — невыгодно

Самая важная часть комплекта — это экструдер. В нём происходит нагрев и формирование консистенции полиамида.
Переходные штуцеры, с помощью которых расплав под давлением заливается в шаровую опору.
Газовая горелка или строительный фен для разогрева шаровой опоры (если этого не сделать, полимер будет застывать при заливке, и 100% заполнения не будет).
Дистанционный термометр для контроля за нагревом.
Воздушный компрессор, создающий давление подпора воздуха для экструдера. Более продвинутый вариант имеет поршень, создающий давление для экструдера без применения сжатого воздуха.

Как видно, разновидностей оборудования тоже множество

Нет необходимости покупать компрессор, но и сам комплект стоит дороже. Зато можно контролировать температуру нагрева с помощью собственного термометра (опять же, отпадает необходимость его приобретения). Газовая горелка или фен по-прежнему нужны для прогрева шаровой опоры перед заполнением.

Важно! Мобильный комплект позволяет выполнять работы прямо под днищем автомобиля, не снимая шаровой опоры. Однако делать это не рекомендуется, поскольку локальный нагрев с помощью горелки невозможен, есть опасность повредить тормозные шланги или резиновые пыльники

Поэтому не поленитесь демонтировать шаровую опору и проводите работы на верстаке.

Верстак обеспечит удобство и безопасность

Запрессованная в подвеску

Существует такие типы крепления, где не используются болтовые соединения. В них шаровая опора запрессована в подвеску. Такой «финт» сделан, чтобы автовладельцы не меняли только один шарнир, а весь рычаг в сборе с ним. Так выходит дороже, можно дополнительно заработать на запасных частях. Местные «Кулибины» научились их менять, выпрессовывая.

Недостатком данного способа является обязательное снятие всего рычага.

На разных моделях автомобилей он снимается по-своему, описывать в этой статье все варианты нет смысла. Разберем основные этапы.

Срываем и откручиваем гайку, которой притянут палец к ступице;
Для выпрессовки шарнира используем съемник. Если нет специнструмента, берем монтировку и оттягиваем рычаг вниз, создавая напряжение на пальце. Молотком аккуратно и четко бьем по конусу поворотного кулака (не по рычагу), палец должен вылезти.
Демонтируем нижний элемент подвески.

Теперь нужно выбить шаровую из него. Воспользуемся шлицевой отверткой. Убираем стопорное кольцо с защитного кожуха и опоры. Поддеваем их, вытаскиваем по очереди.

Чтобы выбить, используем проставку большего диаметра, чем размер шарнира . На неё ставим рычаг, сверху по пальцу детали, а не руки, бьем молотком. Она должна выбиться. Главное – не повредить «лопух» и посадочное место, в противном случае после замены, шаровая опора не запрессуется в рычаг, или станет на перекос, или появиться люфт.

Новую деталь осматриваем, снимаем пыльник и проверяем количество смазки под ним. При необходимости добавляем её.

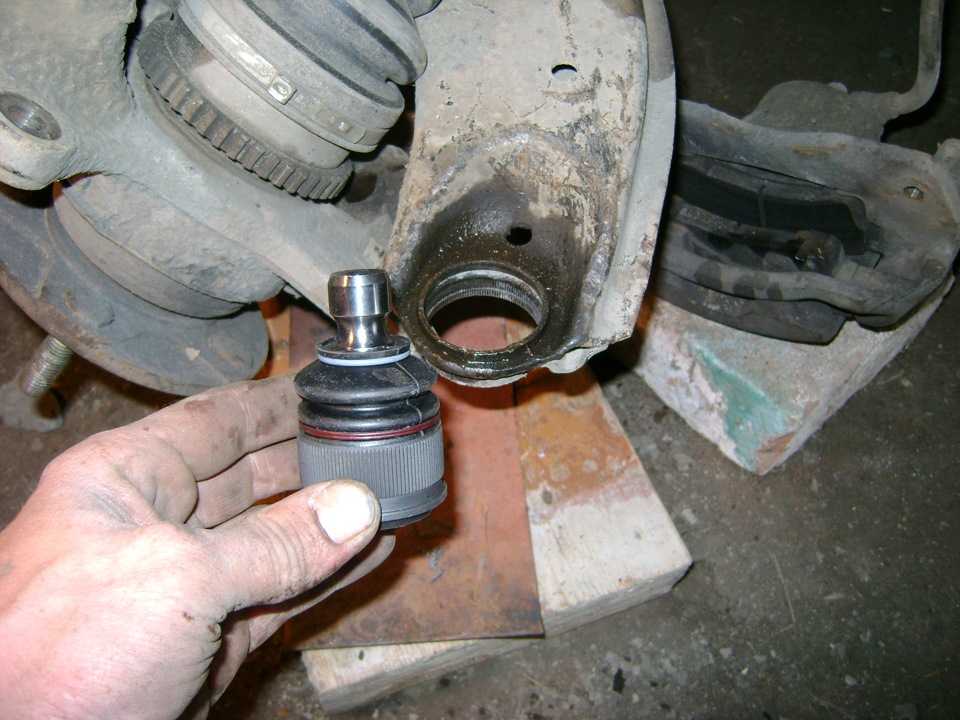

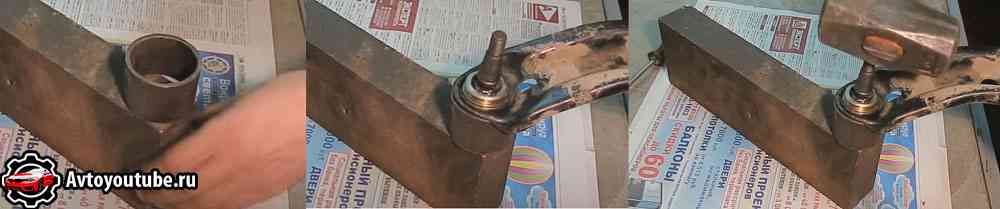

Переворачиваем рычаг, вставляем опору в свое гнездо. Чтобы запрессовать её обратно, нужно подобрать оправку подходящего диаметра. Бить по нижней части детали нельзя, разрушиться вкладыш. Можно воспользоваться накидной гайкой, чтобы её внутренний диаметр был по размеру упора шаровой. То есть, удар должен приходиться только на края новой детали.

Запрессовываем шаровую таким образом, чтобы она «садилась» равномерно, не было перекосов. При необходимости поправляем оправку и бьем по другой стороне, чтобы выровнять её.

Устанавливаем стопорное кольцо, фиксирующее шарнир в элементе подвески. Надеваем пыльник и фиксируем его своим стопором.

При установке последнего кольца старайтесь не порвать защитный кожух, иначе придется его менять. Разрывы и трещины в нем недопустимы.

Установка производиться в обратном порядке. Здесь могут быть свои нюансы у каждой модели авто.

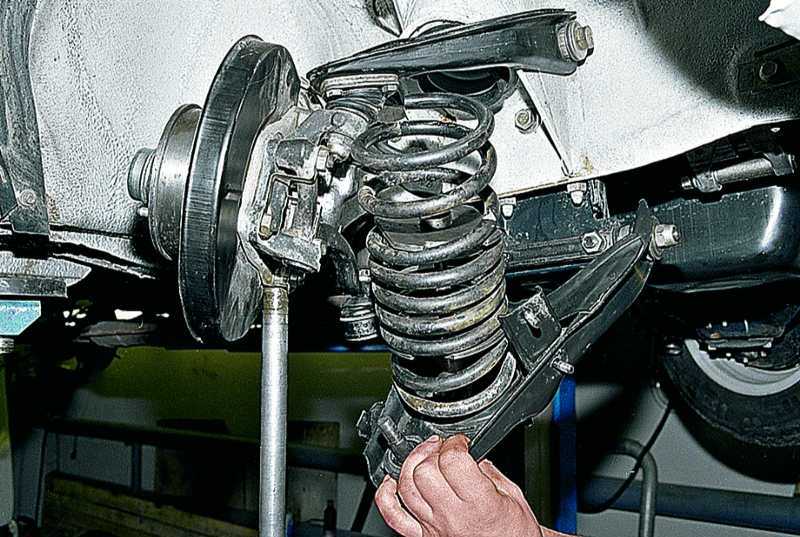

Пружины подвески, как заменить поврежденную пружину, пошагово

Для замены поврежденных или изношенных пружин следует снять амортизатор и отсоединить его от рычага стабилизатора. Затем ослабляются гайки, держащие на поперечине ось нижнего рычага. С помощью домкрата поджимаем нижний рычаг, однако не нагружаем подвеску. При помощи съемника извлекаем палец шаровой опоры.

Затем плавно опускаем домкрат, ослабив пружину. С помощью лопатки извлекаем ее с нижней опорной чашки. Прежде, чем установить новую пружину, ее необходимо сжать специальными стяжками. Далее монтируется новая пружина, а нижний рычаг поджимается вверх с помощью домкрата, что даст возможность вставить шаровую опору в поворотный кулак.

Зафиксировав опору, демонтируем с пружины стяжки. Затем собираем все элементы подвески обратно.

Причины поломки шаровых опор

В процессе эксплуатации шаровые опоры подвержены очень серьезным нагрузкам. Зависимо от конструкции подвески и места их установки, опоры выдерживают постоянные удары при движении по неровной дороге, а также, несут на себе огромную часть всей массы транспортного средства. Основной причиной в нарушении корректной работы шаровой опоры является износ соприкасающихся поверхностей, который способен привести к увеличенному зазору в расстоянии от корпуса к пальцу. Как итог — палец и вращается, и болтается в корпусе.

Если износ чрезмерно сильный, даже не большие нагрузки на опору способны привести к выходу пальца из корпуса. Как результат — опора может не удержать колесо, и транспортное средство попросту рушится на асфальт.

Основными признаками износа шаровых опор являются:

Неравномерный износ шин на колесах.
В результате того, что виляют передние колеса, транспортное средство неустойчиво перемещается по прямой траектории.
Если увеличено усилие на руль, а при его повороте слышно скрип спереди автомобиля.
При езде на малой скорости по неровной дорожной поверхности слышно стук.

Увеличение зазора появляется в результате следующих факторов:

В шарнире отсутствует смазка (если ее наличие необходимо).

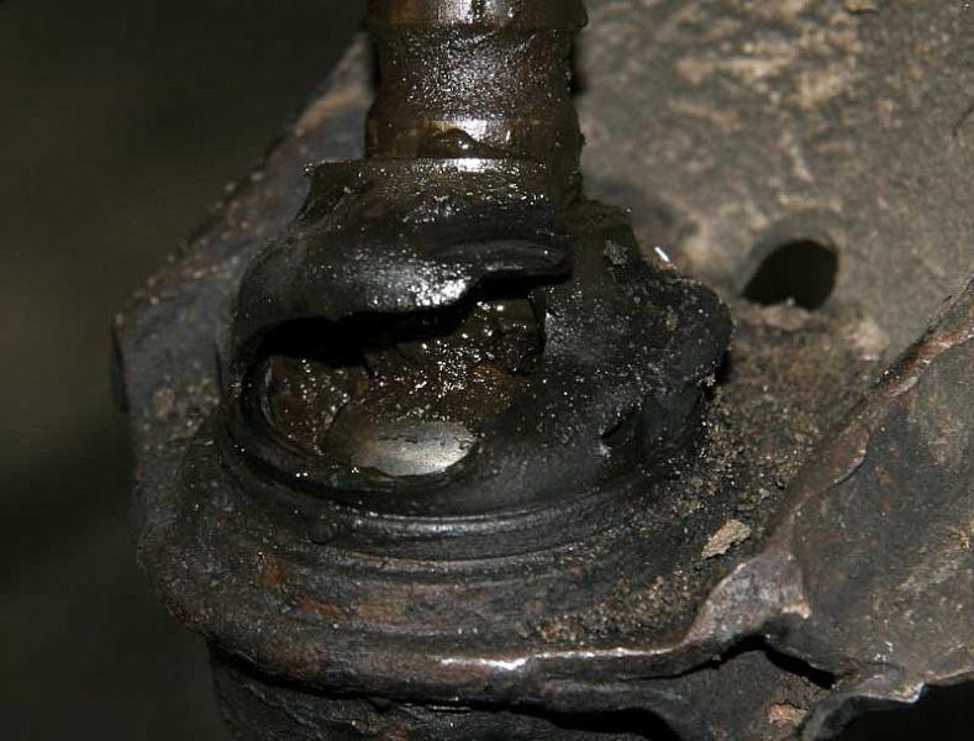

Если разрывается пыльник или защитный чехол, из-за чего вода и грязь попадает в зазор, что существенно усиливает коррозию, а также абразивный износ.
При увеличении динамических нагрузок при быстром движении по неровному дорожному покрытию.
Естественный износ с устаревшими материалами.

Можно ли ездить с разбитой шаровой

Все зависит от степени изношенности и поврежденности указанного узла. Если стук при шаровой опоры на ходу только появился и при этом машину еще не «водит» по дороге, она не стучит при поворотах, то есть, имеются лишь ранние признаки, то на такой машине передвигаться еще можно.

Однако, следите затем, чтобы скорость движения была не большая, а также старайтесь избегать ям и неровностей. Ну и, конечно же, все равно нужно задуматься о предстоящем ремонте. Ведь чем раньше его сделать — тем, во-первых, он дешевле обойдется, а, во-вторых, машину можно будет эксплуатировать безопасно!

Если же поломка шаровой дошла уже до такой степени, что машина «ерзает» на дороге и стук шаровой опоры на ходу отчетливо прослушивается, то от эксплуатации такого автомобиля лучше отказаться до выполнения ремонта. В крайнем случае можно на небольшой скорости и соблюдая правила безопасной езды доехать на ней до автосервиса или гаража, где предстоит выполнить ее замену.

Как поменять ромашки на приоре

Если Ваш автомобиль уводит в сторону на небольших неровностях дороги, или при нажатии на педаль акселератора авто пытается ехать правее или левее, но не прямо, причиной может быть износ сайлентблоков передних рычагов. Они сделаны резинометаллическими и служат для того, чтобы:

Удерживать колесо от продольного перемещения
Сглаживать неровности дороги, передающиеся на кузов автомобиля

В этой статье мы расскажем, как выполняется замена сайлентблоков рычагов передней подвески на Калине.

Для того чтобы замена сайлентблоков на рычагах своими руками не доставила никаких неудобств, поднимаем на домкрате переднюю часть автомобиля и снимаем переднее колесо. Еще удобнее будет, загнать авто на яму, тогда колесо снимать не придется – оно не будет мешать. Если использовать подъемник, снимать колесо также не нужно. После такой небольшой подготовки замена сайлентблоков передних рычагов на ВАЗе пройдет без особых трудностей.

Предварительно обработаем узел WD 40, чтобы легче было открутить заднюю гайку продольного рычага, после чего откручиваем ее ключом №24. Гайка может сильно прикореть из-за чего не будет, откручивается. В этом случае может потребоваться приложение большого усилия. Может даже потребуется нагреть гайку газовой горелкой.

Откручиваем переднее крепление рычага к кузову головкой №17.

Достаем продольный рычаг из сайлентблока поперечного рычага. Будьте внимательны – регулировочные шайбы на продольном рычаге должны остаться на своем месте (если такие есть).

В одном рычаге два сайлентблока, они вставляются снаружи – с одной и с другой стороны. Извлекаем сайлентблоки из поперечного рычага. Они могут вывалиться сами, а могут и приржаветь наружным металлическим кольцом к рычагу. Тогда потребуется молоток и зубило, чтобы их выбить.

Берем новые сайлентблоки. Запрессовываем их в отверстие рычага.

Спасибо за подписку!

Теперь вставляем продольный рычаг в новые сайлентблоки, резьбовую часть желательно смазать графитовой смазкой или солидолом. Прикручиваем переднее крепление рычага к кузову и зажимаем гайку заднего крепления рычага. То есть собираем все в обратной последовательности.

Повторяем те же действия со второй стороны, если это необходимо.

Подольше сберечь сайлентблоки, как и подвеску вцелом, вам помогут простые меры профилактики. О том же, как диагностировать вышедшие из строя сайлентблоки читайте в статье «Диагностика сайлентблоков передних поперечных рычагов».

После замены стоек, опорников, рулевых и шаровых стук при езде по неровной дороге не исчез

И вот на днях залез под машину и обратил внимание на порепанные сайлентблоки

Полез в интернет смотреть как все это дело меняется и у кого то на Драйве нашел запись о замене сайлентблоков и резинок растяжки или в народе «Ромашек». Изучив материал все таки решился менять их.

Устройство и назначение

Конструктивно это изделие выполнено в виде шарнирного соединения. Его основа – шар из износостойкого материала. Вместе со специальными вкладышами он помещается в металлическую оболочку. Природный аналог конструкции – суставы верхних, нижних конечностей человека, животных.

Шаровые опоры служат в автомобиле в качестве соединения рычагов подвески со ступицами управляемых колес. Они обеспечивают постоянное соотношение горизонтального положения осей с вертикальной плоскостью вращения колес при любых углах поворота, неровностях дорожного покрытия. На машинах отечественного производства используются по два устройства на каждое колесо (верхнее, нижнее), на иномарках – по одному. В некоторых моделях их может быть больше, в зависимости от конструкции .

Видеоролик наглядно демонстрирует устройство механизма, процесс работы в разных условиях:

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Инструкция по восстановлению шаровых соединений по технологии «SJR»

Изображение ремонтируемых узлов, желтым окрашен залитый экструдером полимер.

Главное правило при работе данным методом: рабочая поверхность шара не должна иметь никаких механических повреждений и/или следов коррозии (в противном случае ремонт не имеет смысла).

Старый вкладыш удалять не надо, он расплавится, перемешается с полимером и создаст цельный плотный вкладыш.

Описание самого процесса: После того, как вы определились с местом отверстия и сделали его (в некоторых случаях возможно использование отверстия для смазки), подсоединили экструдер (все соединения должны быть надежными, т.к. давление значительное) – нанесите штрихи термокарандашом на саму шаровую и на трубку экструдера до радиатора таким образом, чтобы в процессе нагрева на штрихи не попадало открытое пламя горелки (метка от карандаша будет плавиться, когда температура металла в данном месте достигнет значения, указанного на карандаше), нагревать необходимо саму шаровую, переходники и трубку экструдера до радиатора (сам радиатор нагревать не надо), нагрев должен проходить как можно равномернее и правило “чем быстрее – тем лучше” здесь не уместно, когда вы достигнете требуемой температуры плавно откройте подачу воздуха к экструдеру (на выходе от компрессора давление в пределах 9-10 очк. или 0,9-1 МПа) и начинайте разрабатывать шаровую вручную чтобы полимер обволок всю рабочую поверхность шаровой, момент, когда “хватит” определяется повышением упругости хода пальца (приходит с опытом).

После проведенных операций остудите узел и отсоедините экструдер.

Этим методом восстанавливаются любые шаровые узлы с любой степенью выработки многократно, но есть одно правило – сам шар не должен иметь механических повреждений или каких-либо следов коррозии – такие шаровые “не лечатся”!

Очистка шаровой опоры сжатым воздухом и жидким ключом

Подсоединение экструдера через переходник

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Необходимо шевелить палец шаровой опоры для контроля наполняемости люфта полимером

Охлаждение шаровой опоры воздухом

Смазка шаровой опоры

Смазка пыльника шаровой опоры

Какие типы креплений бывают

Классический – палец в ступице, а корпус прикручен к элементу подвеске. Почему классический? – Много марок автомобилей использует подобный тип. Большинство знает его по отечественным машинам советской эпохи.

«К верху попой» – та же «классика», только наоборот. Одним из преимуществ считается простота замены, можно своими руками поменять.

«Капиталистическая 2.0» – это когда буржуи захотели заработать много денег и придумали шарнир запрессовывать в элемент подвески. В других случаях можно просто поменять деталь и сохранить рычаг. В таком типе автопроизводителем отдельная замена не предусмотрена. Бери и покупай новый рычаг в сборе с шаровой.

Но есть народная пословица: «На каждую хитрую жопу найдется свой болт с резьбой». Народные умельцы научились отдельно менять деталь, сохранив старую подвеску.

«Капиталистическая 2.1» – это улучшенная версия буржуйского типа крепления. Они пошли дальше и запрессовали опору в ступицу. Рычаг поменять слишком дешево для них показалось, а давайте запрессуем в кулак, ступица в сборе дороже стоит, чем «лопух» подвески. Наши специалисты и здесь смогли надурить хитрых капиталистов, могут такую шаровую заменить, но в гараже своими руками может не получиться.

Сегодня разберем, как поменять шарнир в любом типе крепления самостоятельно. Последнюю разновидность трогать не будет – здесь своими руками уже будет проблематично.

Разборной метод

Перед началом выполнения работ необходимо демонтировать шаровую опору.

Для этого следует выполнить следующие действия:

поднять автомобиль, используя домкрат;
открутить колесо;
вывернуть рулевое колесо до упора;
вытянуть шплинт с гайки с помощью плоскогубцев;
открутить гайку, выдавить ось съемником;
отвинтить крепление шарнира;
отжать монтировкой нижний рычаг и снять опору.

После этого можно переходить к разборке данного элемента. Технология этого процесса зависит от его конструкции.

В случае, когда корпус состоит из двух соединенных между собой с помощью точечной сварки чашек, последовательность действий будет такой:

просверлить места соединения;
разъединить две половинки с помощью зубила;
поменять палец и вкладыши;
сварить чашечки между собой.

Во время сварочных работ важно следить за тем, чтобы внутренние детали не перегревались. Если внутрь корпуса шаровой опоры вставлено дно, то нужно действовать следующим образом:

Если внутрь корпуса шаровой опоры вставлено дно, то нужно действовать следующим образом:

завальцованные края корпуса можно срезать с помощью болгарки либо наждака;
выбить дно молотком;
вырезается по размеру стальное кольцо высотой 10 мм с пробкой и резьбой;
приварить его к корпусу так, чтобы оно поджимало вставленный палец, вкладыш.

В конце шаровая опора устанавливается в противоположном съему порядке. Сделать это будет уже гораздо проще.
