Измерение компрессии в цилиндрах двигателя

Как изготовить компрессометр

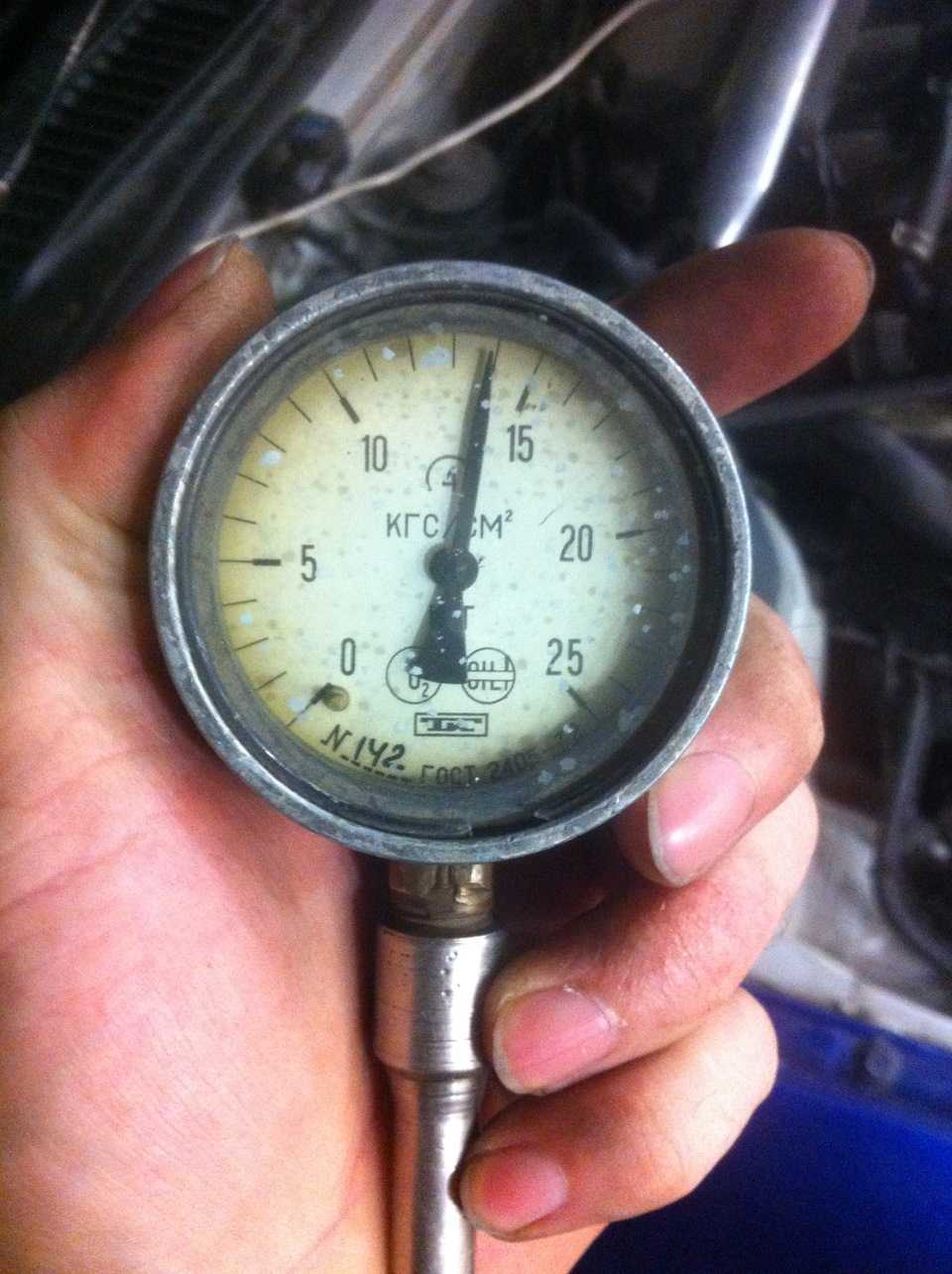

Чтобы собрать компрессометр для бензиновых двигателей своими руками понадобятся следующие детали:

• Манометр с диапазоном измерения 0–35 кгс/см2;
• Вентиль для грузовика, от которого отпилен грибок;
• Ниппель от камеры автомобиля;
• Пара латунных шайб с нарезанной резьбой;
• Резиновая насадка, штуцер под соединительный шланг;
• Набор адаптеров.

Элементы необходимые для сборки можно легко найти в гараже опытного автолюбителя или на базарах автозапчастей.

Схема компрессометра для бензиновых силовых агрегатов

Основная часть прибора — грузовой вентиль, который должен иметь исправное гнездо под золотник. Со стороны противоположной золотнику припаиваем гайку с резьбой под манометр. Затем устанавливаем золотник от автомобильной камеры и припаиваем к золотнику удлинитель. Это делается для облегчения сброса давления спускным клапаном (в данном случае функцию спускного клапана выполняет золотник). С другой стороны вентиля припаиваем латунную упорную шайбу.

Теперь остается подобрать наконечник. Для повышения точности показаний нужно использовать резьбовой наконечник с латунным переходником, соответствующим резьбовому отверстию свечи зажигания. Также можно подобрать резиновый переходник, который плотно входил бы в отверстие под свечу.

После сбора измерителя можно приступать к испытанию на двигателе. О том, как пользоваться компрессометром для бензиновых двигателей, подробно описано в начале статьи.

Что такое компрессия?

Слово «компрессия» происходит от латинского «compression», что в переводе означает «сжатие». Т.е. под компрессией понимается сжатие газа, происходящее из-за действия внешних сил, чтобы уменьшить объем газа, а также увеличить температуру и давление.

Чтобы понять, что представляет собой компрессия в двигателе, стоит разобраться для начала из чего состоит двигатель внутреннего сгорания. В нем есть блок цилиндров, клапана, поршни с компрессионными и масляными поршневыми кольцами, шатуны и коленчатый вал.

Измеряется компрессия в единицах измерения давления – бар, кг/см2, МПа.

Почему падает компрессия?

Падение давления может быть вызвано разными причинами. Некоторые из них легко устранимы, с другими вы без специалистов не справитесь. Основными факторами, вызывающими отсутствие компрессии являются:

• изношенность свечей. Самая невинная причина, которую победит любой, кто хоть раз заглядывал под капот. См. статью «Признаки неисправности свечей зажигания»;
• пора менять прокладку в блоке цилиндров. В пути этого не сделаешь, но добравшись домой – вполне преодолимый самостоятельно ремонт;
• проблема с клапанами. Возможно, нужна их регулировка, если они стоят с зазорами. Куда хуже, если один из клапанов прогорел или разрушилось его седло;
• вышли из строя поршневые кольца. Увы-увы, вытаскиваем заначку и вспоминаем телефон знакомого хорошего автомеханика-моториста.

Даже если вам попался самый грустный случай, после измерения компрессии вы хотя бы будете знать, какой из цилиндров вас подвел.

{banner_content}

Замер компрессии бензинового и дизельного мотора

В списке общих требований для того, чтобы точно замерить компрессию, находятся:

1. Двигатель должен быть прогрет до 80-90 градусов;
2. Подача топлива должна быть обязательно отключена;
3. Все без исключения свечи должны быть выкручены;
4. Стартер должен быть абсолютно исправным;
5. Аккумулятор необходимо полностью зарядить;

• В случае с механической коробкой переключения передач можно включить верхнюю (повышенную) передачу, а также предотвратите возможность передвижения автомобиля. Для этого следует использовать стояночный тормоз и/или противооткатные упоры. Допускается также замер компрессии в положении рычага МКПП «нейтраль». В машинах с «автоматом» селектор устанавливается в режим парковки (Р).
• Следующим шагом становится проверка состояния воздушного фильтра. Загрязненный фильтр перед замерами компрессии меняют на новый. Вторым способом является временное отсоединение от впуска трубопровода для подачи воздуха.
• В бензиновых ДВС потребуется отключение системы зажигания. Для этого необходимо произвести отсоединение от прерывателя проводки для подачи низкого напряжения, которое подводится к катушке зажигания. Моторы, оборудованные распределителем зажигания, потребуют снятия с катушки главного высоковольтного провода. Указанный провод далее подсоединяют на массу.
• Для эффективного отключения топливоподачи в конструкциях, которые включают в себя механический бензонасос, потребуется отсоединение топливной магистрали. Далее патрубок глушат. Для электробензонасоса будет достаточно убрать контакт с его реле.
• После осуществляется очистка от грязи мест для установки свечей зажигания и производится снятие наконечников высоковольтных проводов со свечей. Затем свечи выкручиваются.
• С выкрученными свечами потребуется осуществить несколько проворотов двигателя стартером. Процедура необходима для того, чтобы очистить цилиндры от возможного нагара и других отложений.

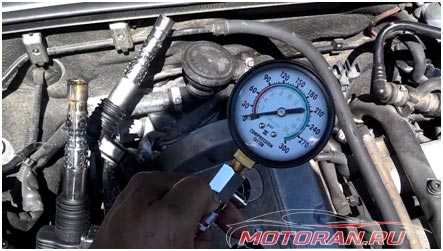

• Последним этапом становится соединение компрессометра со свечным колодцем цилиндра. Измерять компрессию лучше с напарником, который выжмет до упора педаль акселератора. Педаль газа выжимается для того, чтобы замер компрессии производился с открытой дроссельной заслонкой, а сопротивление во впуске благодаря этому было снижено. С выжатой педалью мотор крутят стартером около 5 секунд. Необходимо следить за тем, когда на шкале появится самое высокое значение. Указанное значение отмечают и переходят к дальнейшим замерам в других цилиндрах мотора.

Что касается особенностей замера компрессии на дизельном двигателе, тогда:

• Отключение подачи топлива в дизеле достигается путем отжатия вниз рычага отсечки. Данный рычаг находится на ТНВД. Вторым способом является отключение электромагнитного клапана, что также приведет к блокировке топливоподачи в дизельный ДВС. Указанный клапан находится на топливопроводе, который отвечает за подачу горючего.
• Компрессометр в дизеле подключается через отверстия форсунок или свечей накала. Это зависит от того, до каких элементов удобнее добраться, а также соответственно рекомендациям для конкретного типа дизельного двигателя.
• Для замера компрессии на дизеле потребуется особый компрессометр, который будет иметь соответствующий наконечник для надежного закрепления в отверстии форсунки или свечи накаливания. Порог максимального замера у такого компрессометра для дизеля должен быть выше сравнительно с бензиновым аналогом. Дизельный компрессометр должен иметь возможность фиксировать давление около 60 атмосфер.
• При замере компрессии дизеля необходимость нажимать на педаль газа исключена. Дело в том, что в устройстве большинства дизельных моторов дроссельной заслонки нет. Отдельно стоят только дизели, которые имеют специальный клапан во впуске. Клапан необходим для создания разрежения. Разрежение обеспечит функциональность вакуумного регулятора и усилителя тормозов.

Производим оценку полученных результатов

После окончания всех замеров анализируем показания по цилиндрам. Если разброс по цилиндрам до показателя в 1 атмосферу, тогда неисправность двигателя с компрессией не связана. Проблему стоит искать в системах впрыска, зажигания, топливоподачи и т.д. Показатель разброса чуть более 1 атмосферы укажет на то, что ЦПГ изнашивается неравномерно, но состояние приемлемое.

Приблизительный показатель компрессии должен быть равен показателю степени сжатия, который умножается на 1,3. Величины степени сжатия для конкретного двигателя находятся в техническом руководстве ТС, инструкции или руководстве по ремонту.

Для бензиновых ДВС, которые рассчитаны на 76-й или 80-й бензин, компрессия на горячем двигателе должна быть не ниже 9,5-10 атмосфер (с учетом исправной цилиндропоршневой группы).  Необходимый показатель для современных моторов (бензин марки АИ-92 и выше) составляет 11-14 атмосфер с допустимым разбросом по цилиндрам до 1 атмосферы. Дизельный двигатель подразумевает компрессию от 28 (для старых поколений дизельных ДВС) до 45 атмосфер (современный дизель) с разбросом по цилиндрам до 3 атмосфер.

Показатель компрессии высчитывается приблизительно, так как зависит от температуры ДВС во время замеров, вязкости моторного масла, состояния аккумулятора и других. Стоит учитывать и погрешность показаний компрессометра, которая в отдельных случаях составляет около 3 атмосфер.

За основу нужно брать сравнение показаний по цилиндрам. Ошибочно полагать, что только заниженный показатель компрессии четко укажет на неисправность. Бывает, что в неисправном цилиндре наблюдается избыточное проникновение масла. Лишнее масло увеличивает компрессию, тем самым маскируя неисправность. В таком случае нужно внимательно анализировать состояние свечей двигателя. Если имеются следы масляного нагара при допустимой компрессии, тогда причиной попадания масла может оказаться сломанное маслосъёмное кольцо, износ втулки (направляющей) клапана и т.д

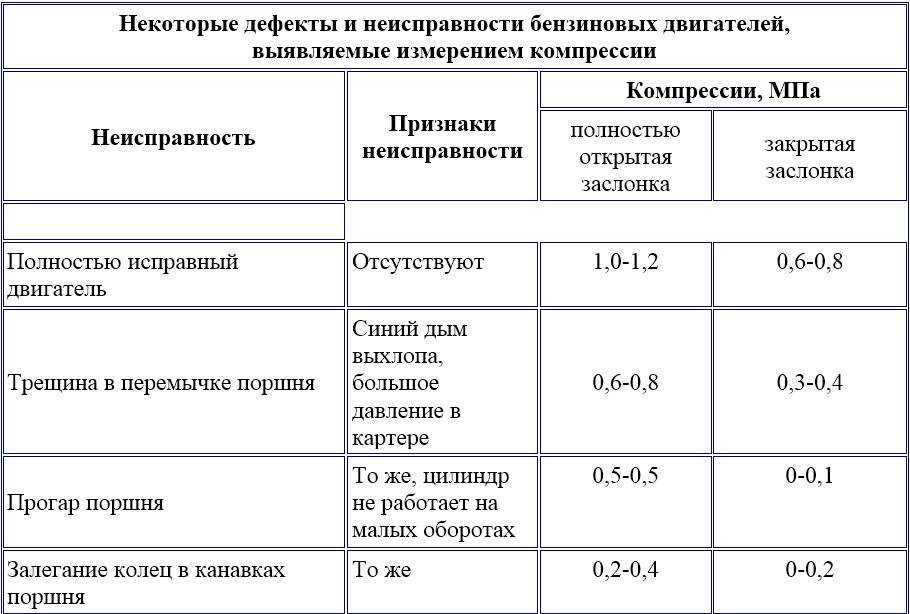

Выявление неисправностей

Теперь нам известно, сколько Бар должно быть в цилиндрах. Если замер компрессии показал меньшие значения, то надо провести дефектовку деталей цилиндро-поршневой группы.

• самым безобидным является залегание поршневых колец после простоя. Лечится простой заливкой раскоксовки шприцом в свечные каналы;
• прогар поршня. Диагностируется путем прощупывания головки поршня тонкой проволочкой через отверстие;
• деформация, прогар или зависание клапана. Цилиндр просто не работает на малых оборотах, а значение давления критически мало;
• изношенные кольца и маслосъемные колпачки. Диагностируется при помощи нутрометра. Сигналами становится увеличенный расход масла или сизый дым выхлопных газов;
• трещина в перемычке или скол поршня. Масло попадает в камеру сгорания, где сгорает, образуя сизый выхлопной дым. Деталь подлежит замене.

Конечно, при диагностировании серьезных поломок, кузов авто следует загонять на сервис и проводить замену дефектных деталей, однако своевременное установление диагноза поможет избежать лишних трат. И замер компрессии в цилиндрах – как раз такая процедура.

Как измеряют компрессию

Для получения достоверных результатов, при замере компрессии  необходимо придерживаться нижеследующих правил:

• прогрейте мотор до 70-90 градусов;
• перекройте подачу горючего: отсоедините провод питания бензонасоса или отсоедините топливный шланг (чтобы в цилиндры не попадало много горючего);
• извлеките все свечи, чтобы уменьшить сопротивление вращению;
• убедитесь, что стартер в рабочем состоянии, а аккумулятор заряжен (рекомендуется применять пускозарядное устройство – тогда вал будет гарантировано вращаться с одинаковой скоростью при измерении компрессии в разных цилиндрах).

Методы замера компрессии на горячем двигателе

Существует пара основных способов измерения давления в цилиндрах ДВС: с открытым или закрытым дросселем. Здесь имеется в виду проведение процедуры с выжатой педалью акселератора или при отсутствии на нее воздействия. Каждый из этих методов позволяет получить свои результаты, помогающие более точно определить причину отсутствия компрессии.

Измерения при открытой заслонке

При такой ситуации в цилиндры подается много воздуха, и среднее давление будет в пределах 11-13 кг/кв. см (справедливо для бензина АИ95). В этом случае измерения утечки воздушной массы сопоставимы с его количеством, поступающим в цилиндр двигателя внутреннего сгорания. Т. е. если давление будет ниже нормы, то это значит, что утечки происходят «альтернативным методом». Это может быть неплотное прилегание клапана к посадочному месту, изъян профиля кулачка распредвала (в двигателях с гидротолкателями) или его износ, а также отсутствие герметичности прокладки ГБЦ либо сквозная трещина в камере сгорания.

Как проверить компрессию в двигателе с закрытой заслонкой

Здесь уже картина иная. В цилиндры поступает мало воздуха, благодаря чему давление в цилиндрах вырастает, что увеличивает утечки. Но их объем все равно будет меньше количества подаваемого воздуха. Компрессия должна составлять 12-14 кгс/кв. см. Данным методом можно определить наиболее грубые дефекты:

• закоксовывание колец (либо их залегание);
• прогар клапана (одного или нескольких) либо поршней (возможна поломка последних);
• износ стенок цилиндра.

Измерения с добавкой масла в цилиндры

Оба вышеизложенных способа не позволяют брать в расчет нарастание давления при вращении коленвала. Например, если оно при первых тактах невысокое – 4-5 кг/кв. см, а затем резко увеличивается, то это может свидетельствовать об износе или поломке поршневых колец. Однако есть смысл провести дополнительное тестирование. Как проверить компрессию с учетом нарастания давления? Для этого плесните в цилиндр немного (4-5 мл) моторного масла. Это повысит компрессию, поднимет давление при первом такте и не даст газам прорваться через кольца в картер. Если измеряемые параметры не изменились, то можно с большой долей вероятности утверждать, что пробита прокладка ГБЦ или прогорел поршень. При изменении давления в большую сторону можно говорить о залегании, деформации или закоксовывании колец.

Проверка компрессии на холодном двигателе

Этот способ обычно применяется в случае затрудненного пуска. Давление в цилиндрах холодного мотора иногда бывает в 2 раза  (6-7 кг/кв. см) меньше нормального при серьезных выработках деталей цилиндро-поршневой группы. После запуска и последующего прогрева силового агрегата компрессия поднимается на 3-5 единиц. Если это не так, нужен капитальный ремонт двигателя. Т. е. очевидно, что комплексная проверка (на «холодную» и «горячую») эффективнее.

Проверка компрессии сжатым воздухом

Данный метод позволяет точнее понять причину уменьшения давления в проблемном цилиндре. Подгоните поршень под ВМТ на такте сжатия (все свечи нужно извлечь и заодно удалить пробку с маслозаливной горловины). Далее понадобится компрессор, с помощью которого нужно подать в «подозреваемый» цилиндр воздух под давлением от 2-х до 3-х атмосфер. Если из отверстия под свечу, находящегося рядом, идет воздух, значит, повреждена прокладка ГБЦ. Шипение из-под самой нижней прокладки карбюратора свидетельствует о неплотном прилегании (или прогаре) впускного клапана. Воздушный поток из горловины говорит о нарушении целостности корпуса поршня либо его прогаре. А если шипение идет из трубы глушителя, значит, неисправен выпускной клапан. Последняя неприятность – наиболее распространенная.

Ниже приведена таблица нормальной компрессии у наиболее популярных автомобилей:

От слов к делу

Перед проверкой компрессии двигателя необходимо подготовить автомобиль.

Для это следует:

до 80 – 90 градусов, можно проводить и на холодном двигателе, но об это далее;
Отключить подачу топлива в цилиндры

На Ваше решение, к примеру, отключите бензонасос;
Обязательно выверните ВСЕ свечи, не несколько, а именно ВСЕ, это важно;
Проверьте на заряженность АКБ, оно должно быть полностью заряжено.. Компрессию двигателя можно измерять двумя способами:

Компрессию двигателя можно измерять двумя способами:

1. С закрытой дроссельной заслонкой;
2. С открытой дроссельной заслонкой.

В первом случае давление в цилиндрах будет не высоким, в пределах 0,6 – 0,8 Мпа, так как воздух будет поступать не в больших количествах. Поэтому компрессия в нашем случае будет уменьшаться при существовании малейших не плотностях в системе. Это позволить выявить скрытые дефекты в ЦПГ.

Во втором случае, поток воздуха будет большой, соответственно давление в цилиндрах будет увеличиваться и может достигнуть 0,8 – 0,9 Мпа.

Второй способ более подходит для выявления грубых неисправностей в двигателе про которые мы уже писали выше см. Утечка воздуха.

Но, какой бы способ Вы не использовали, нужно помнить об одном важном нюансе –следите за скоростью увеличения давления, так как это является своеобразным «лакмусом» при диагностировании поломок. К примеру, если показания манометра было на первом такте, в процессе измерения компрессометром, равно 0,3 Мпа, а затем на следующих тактах резко скакануло вверх, на 99,9% это проблема с поршневыми кольцами

К примеру, если показания манометра было на первом такте, в процессе измерения компрессометром, равно 0,3 Мпа, а затем на следующих тактах резко скакануло вверх, на 99,9% это проблема с поршневыми кольцами.

Случается и кардинально противоположная ситуация, когда показания манометра на первом такте, в ходе измерений, 0,8 Мпа, а далее не увеличивается

В данном случае стоит обратить внимание на целостность прокладки головки или на исправность клапана компрессометра

Естественно, после этого этапа проверки, для большего гарантированного выявления неисправностей следует использовать другие диагностические приборы.

Как определяется степень сжатия

Степень сжатия двигателя (CR — compression ratio) определяется как отношение внутреннего объема цилиндра над поршнем, находящимся в нижней мертвой точке, к внутреннему объему цилиндра над поршнем, находящимся в верхней мертвой точке. При ремонте двигателя по стандартной технологии повторной сборки выполняются следующие операции механической обработки:

1. Цилиндры растачиваются под больший диаметр и в двигатель ставятся ремонтные поршни увеличенного размера. Растачивание цилиндров приводит к увеличению рабочего объема и степени сжатия, поскольку объем цилиндра при этом увеличивается а объем камеры сгорания остается неизменным, в результате чего количество сжимаемой топливно-воздушной смеси возрастает.
2. Опорные поверхности блока цилиндров заново шлифуются. Эта операции механической обработки называется шлифовка плиты блока цилиндров и приводит к росту степени сжатия, поскольку после нее головка блока цилиндров опускается ниже к днищам поршней.
3. Повторно шлифуется нижняя плоскость головки(ок) блока цилиндров, что также приводит к росту степени сжатия. Вот с такими казалось бы простыми полезными советами вы и сможете измерить степень сжатия.

Чтобы сохранить степень сжатия двигателя на уровне паспортного значения, установленного для серийного двигателя, на большинстве ремонтных предприятий используют ремонтные поршни, которые короче стандартных на величину в пределах от 0,015 дюйма до 0,020 дюйма. Вот так измеряется степень сжатия двигателя в авто.

Для вычисления точного значения степени сжатия необходимо точно измерить диаметр цилиндра, ход поршня и объем камеры сгорания.

Какую степень сжатия имеет, например, восьми-цилиндровый V-образный двигатель автомобиля Chevrolet объемом 350 куб. дюймов, после того, как в его конструкцию было внесено единственное изменение — вместо головок блока цилиндров с объемом камеры сгорания 74 см были установлены новые, с объемом камеры сгорания 62 см ?

• диаметр цилиндра равен 4,000 дюйма, ход поршня равен 3,480 дюйма, число цилиндров равно 8,
• объем камеры сгорания до замены головок CV = = 74 см3 = 4,52 куб. дюйма,
• объем камеры сгорания после замены головок CV = = 62 см3 = 3,78 куб. дюйма.
• GV = диаметр цилиндра х диаметр цилиндра х 0,7854 х х толщина сжатой прокладки = 4,000 дюйма х х 4,000 дюйма х 0,7854 х 0,020 дюйма = 0,87 куб. дюйма.

Чтобы не усложнять расчет, а просто показать, какое влияние оказывает изменение объема камеры его сгорания, полагаем, что поршни имеют плоские днища и зазор от днища поршня, находящегося в ВМТ, до плиты блока цилиндров равен нулю.

Достаточно было всего лишь измениться объему камеры сгорания — с 74 см3 до 62 см3, как степень сжатия возросла с 9,1:1 до 10,4:1. Поскольку для современного бензина степень сжатия 10,4:1, как правило, не рекомендуется, такая модернизация допустима только для гоночных двигателей, которые будут работать на дорогом горючем или горючем с использованием специальных присадок. Надеемся мы вам помогли разобраться и вы теперь знаете как определяется степень сжатия двигателя в вашем автомобиле.

Чем измерить компрессию

Чтобы оценить техническое состояние цилиндров и элементов поршневой группы, используется специальный прибор – компрессометр.

В его комплектацию входят элементы:

1. Стрелочный манометр с градуировкой шкалы от 0 до 2,4 МПа. Для дизельного мотора потребуется прибор со шкалой до 4 мегапаскалей.
2. Гибкий шланг с наконечником для присоединения к свечному отверстию.
3. Обратный клапан.
4. Устройство сброса давления.
5. Переходные насадки для разной резьбы в свечных отверстиях.

Простая комплектация прибора – манометр, оснащенный обратным клапаном и конической резиновой насадкой. При измерении ее не нужно вкручивать, достаточно сильно прижать рукой.

Манометр служит для измерения давления. Обратный клапан предназначен для удерживания воздуха в приборе до достижения максимального давления. Оно возникает уже за 5-10 рабочих циклов. Далее показания устанавливаются на «0», сбросив давление специальной кнопкой. В дизельном моторе компрессия измеряется через отверстия форсунок, которые могут иметь разную резьбу. Поэтому в комплекте есть переходники.

Проверка без прибора

Существует простой способ измерения компрессии без специальных устройств. Если нужно узнать, какой цилиндр неисправен, можно выкрутить свечи и вращать мотор стартером. При этом отверстие закрывается пальцем и проверяется выпуск и всасывание воздуха. Если неисправность серьезная, например, прогорел клапан – то в цилиндре воздух будет слабее выталкиваться и засасываться.

Проверка маслом

Если диагностика выявила низкую величину компрессии, то можно узнать, в чем конкретная причина. Во все цилиндры заливается по 30 мл моторного масла и вновь измеряется давление.

1. Если компрессия возросла до нормального значения – то значит проблема в износе поршней и цилиндров либо в поршневых кольцах.
2. Если после заливки масла давление плохое только в некоторых цилиндрах – то возможны поломка колец, прогорание клапанов или поршней.

Более точная диагностика проводится только компрессометром.

Зачем нужен компрессометр

Компрессия двигателя представляет собой физическую величину, которая характеризует давление, создаваемое в цилиндрах агрегата в верхней мертвой точке. Измеряется величина в атмосферах или килограммах на квадратный сантиметр (кг/см2). На некоторых компрессометрах используются другие единицы измерения — бар, мегапаскаль. Основная причина, по которой компрессометр так необходим, кроется в принципе работы дизельного агрегата.

Воспламенения топлива в таких двигателях происходит за счет самовозгорание воздушно топливной смеси. Воздух, попадающий в цилиндр, подвергается сильному давлению, что приводит к его интенсивному нагреванию. В конце такта сжатия в цилиндры подается дизтопливо.

При снижении компрессии, количество воздуха, поступающего в цилиндр, будет значительно меньше. Это приведет к ухудшению динамики разгона, дымному выхлопу и снижению мощности агрегата. Поэтому, при появлении одного из выше перечисленных признаков, первым делом нужно продиагностировать двигатель компрессометром.

Компрессометр для грузовых и легковых дизельных автомобилей выполняет следующие диагностические функции:

• Помогает своевременно определить неисправный механизм. О нарушениях в работе двигателя свидетельствует недостаточное или избыточное компрессионное давление.
• Позволяет определить степень износа деталей ЦПГ отдельно каждого цилиндра, нарушение герметичности впускного тракта.
• Определяет, при какой минимальной температуре возможен запуск конкретного двигателя на холодную.
• Простая конструкция компрессометра позволяет водителю производить замеры одному без помощников и демонтажа оборудования.

Анализ полученных данных

Норма компрессии для каждого двигателя отличается, но в среднем нормальным считается давление около 10-12 кг/см2. Компрессия в каждом из цилиндров не должна отличаться более чем на 10%.

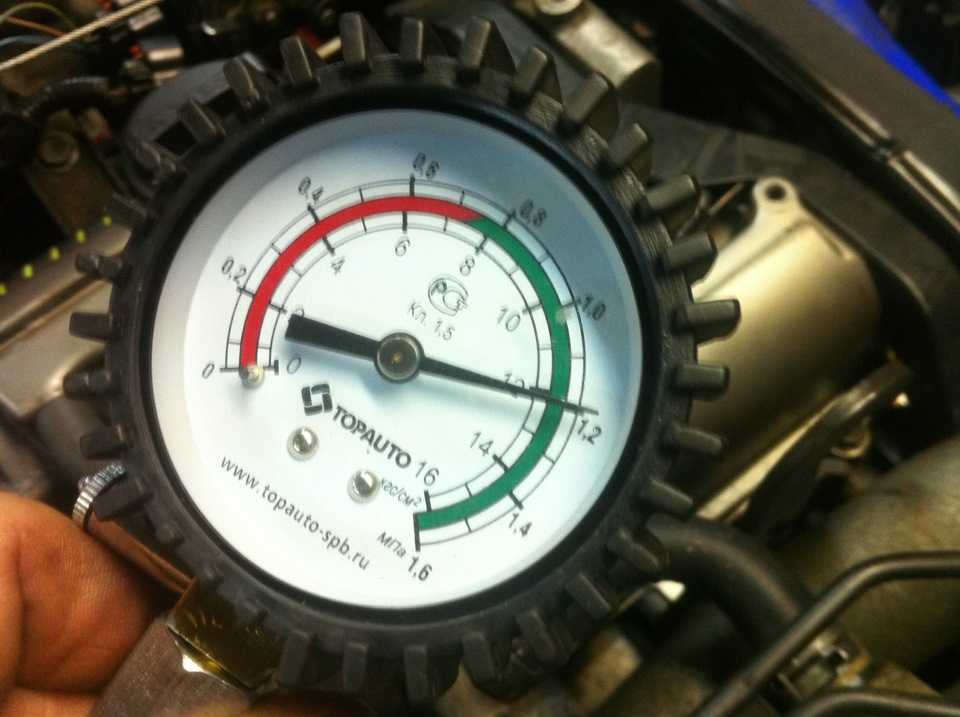

Нормальные показания компрессометра

Во время эксплуатации поршень постоянно движется внутри цилиндра, постепенно стирая его стенки. Таким образом объем цилиндра увеличивается, между поршневыми кольцами и стенками камеры возникают зазоры, через которые газ под давлением проникает в картер и воздушно-топливная смесь сгорает не полностью. В таких случаях компрессия падает.

При снижении давления в цилиндрах появляются следующие проблемы в работе двигателя:

• повышается расход ГСМ;
• автомобиль плохо заводится;
• черный дым в выхлопных газах;
• увеличивается давление в системе охлаждения;
• нестабильная работа двигателя в разных режимах;
• слышны удары и хлопки.

Существуют и другие причины уменьшения давления в цилиндрах:

• нагар на стенках цилиндра;
• залегание или заклинивание поршневых колец;
• (ГБЦ);
• прогар днища цилиндров;
• прогоревшие и погнутые клапана;
• трещины в ГБЦ;
• засоренный воздушный фильтр.

При обнаружении признаков неполадок в цилиндро-поршневой группе необходимо выполнить дополнительную диагностику и устранить причину неполадок, иначе, это может привести к дорогостоящему ремонту.

Как самостоятельно провести замер компрессии

Существует два варианта замера компрессии, это с открытой заслонкой, когда педаль газа выжимается в пол и с закрытой заслонкой, когда педаль газа не трогается. Оба способа позволяют узнать о различных неисправностях двигателя, что даёт более полную картину происходящего.

Читайте тут! Установка защиты картера своими руками — пошаговое описание установки и нюансы выбора материала для защиты картера (115 фото и видео)

Если в разных цилиндрах двигателя разная компрессия, это может говорить о различных неисправностях.

После проведения замеров, прежде чем делать выводы нужно определиться какая компрессия должна быть в цилиндрах двигателя, именно в вашем случае.

Причины/последствия пониженной компрессии

Если в ходе проверки были выявлены пониженные компрессионные показатели, то необходимо принять срочные меры к восстановлению уровня давления. В противном случае для мотора могут наступить необратимые последствия. Это может выразиться в сложности старта двигателя, постоянных скачков оборотов в нем, появление посторонних громких шумов, понижение мощности, повышение расхода топлива, появление синего дыма из выхлопной трубы во время заведения машины. Главными причинами низкой компрессии считаются:

• Сгоревшая блочная прокладка цилиндра;
• Сгоревший поршень или клапан;
• Чрезмерный износ элементов цилиндра;
• Разрушение клапанного седла.

Самым простым решением станет замена вышеуказанных негодных элементов на новые. В большинстве случаев, после этого давление придет в норму, что необходимо подтвердить повторными замерами.

Исключения из правил: когда приходится замерять давление на холодном двигателе

Иногда приходится оценивать состояние ЦПГ и клапанов в исключительных условиях. Например, на «холодном» двигателе измерение компрессии осуществляется, если:

• автомобиль не заводится изначально;
• силовой агрегат снят с машины;
• есть сомнения в том, что давления для запуска хватает.

Отдельный случай — проверка демонтированного двигателя. На разборках часто встречаются агрегаты в отличном состоянии, способные долго прослужить следующему хозяину. Перед покупкой мотора и производится диагностика состояния ЦПГ. Если узел снят вместе со стартером, компрессия измеряется обычным способом, только «на холодную». Для вращения коленвала нужно подключить к агрегату рабочий аккумулятор, а давление проверять компрессометром.

ЦПГ без стартера испытывается пневмотестером. Этот прибор представляет собой коллектор с регулятором воздуха и двумя манометрами, подключёнными к компрессору шлангами. Принцип прост: воздух подаётся в цилиндр под определённым давлением, которое отображается на первом манометре. Второй прибор показывает общую величину утечки через неплотности клапанов и поршней. Если значение потери находится в пределах нормы, двигатель можно покупать.

Выявление неисправностей

Теперь нам известно, сколько Бар должно быть в цилиндрах. Если замер компрессии показал меньшие значения, то надо провести дефектовку деталей цилиндро-поршневой группы.

• самым безобидным является залегание поршневых колец после простоя. Лечится простой заливкой раскоксовки шприцом в свечные каналы;
• прогар поршня. Диагностируется путем прощупывания головки поршня тонкой проволочкой через отверстие;
• деформация, прогар или зависание клапана. Цилиндр просто не работает на малых оборотах, а значение давления критически мало;
• изношенные кольца и маслосъемные колпачки. Диагностируется при помощи нутрометра. Сигналами становится увеличенный расход масла или сизый дым выхлопных газов;
• трещина в перемычке или скол поршня. Масло попадает в камеру сгорания, где сгорает, образуя сизый выхлопной дым. Деталь подлежит замене.

Конечно, при диагностировании серьезных поломок, кузов авто следует загонять на сервис и проводить замену дефектных деталей, однако своевременное установление диагноза поможет избежать лишних трат. И замер компрессии в цилиндрах – как раз такая процедура.

Принцип работы компрессометра

Для проведения измерений выкручивается свеча зажигания и вместо нее вкручивается резьбовой наконечник или прижимается наконечник без резьбы, все зависит от того, какая модель прибора у Вас находится.

При перемещении цилиндра в двигателе в шланг под давлением поступает воздух. Когда давление в цилиндре достигло своего максимального показателя, данное значение фиксируется манометром.

Любые показатели компрессометра требуют анализа и окончательного вердикта только специалиста, который точно знает в каких ситуациях стоит верить показаниям прибора и принимать меры, а в каких случаях данные показатели носят сугубо информативных характер.

Для того, чтобы выяснить, какая же компрессия должна быть в цилиндрах двигателя именно Вашей модели автомобиля, следует обратиться к технической документации на машину и выяснить степень сжатия.

Узнав степень сжатия умножаем его на 1,3 и получаем приблизительный показатель величины компрессии.

Но следует понимать, что современные компрессометры не могу идеально точно провести измерения и, как и у других приборов, у них тоже есть погрешности (приблизительно до 3 атмосфер).

Так же показания уровня компрессии зависят от таких факторов как:

1. Качество топлива и его октанового числа;
2. Вязкость масла;
3. От степени прогретости двигателя;
4. Степени заряженности АКБ.

Поэтому за основу в анализе полученных измерений берут не нормативные показатели (хотя их частично тоже учитывают), а проводят сравнительный анализ показаний компрессий во всех цилиндрах двигателя, но об этом чуть позже.

Анализируем полученные результаты

Анализ полученных результатов сводится к сравнению показаний манометра во всех цилиндрах

Стоит обратить внимание на тот цилиндр у которого уровень давления отличается от показаниях давления в других цилиндрах, он может быть, как меньше, так и больше

Если разница в показаниях не превышает одной атмосферы, то грешить на ЦПГ не стоит. Возвращайтесь к диагностики автомобиля, проверьте свечу. А так же проверьте подачу топлива в цилиндры.

Показания в более чем одну атмосферу так же свойственны автомобилям с пробегом более 50 тыс. км.

Причиной отличительно большего давления в цилиндре может быть наличие большого количества масла в нем, причину попадания которого нужно выяснять отдельно. Выверните свечу зажигания и посмотрите, если она в масле, то это наш случай.
