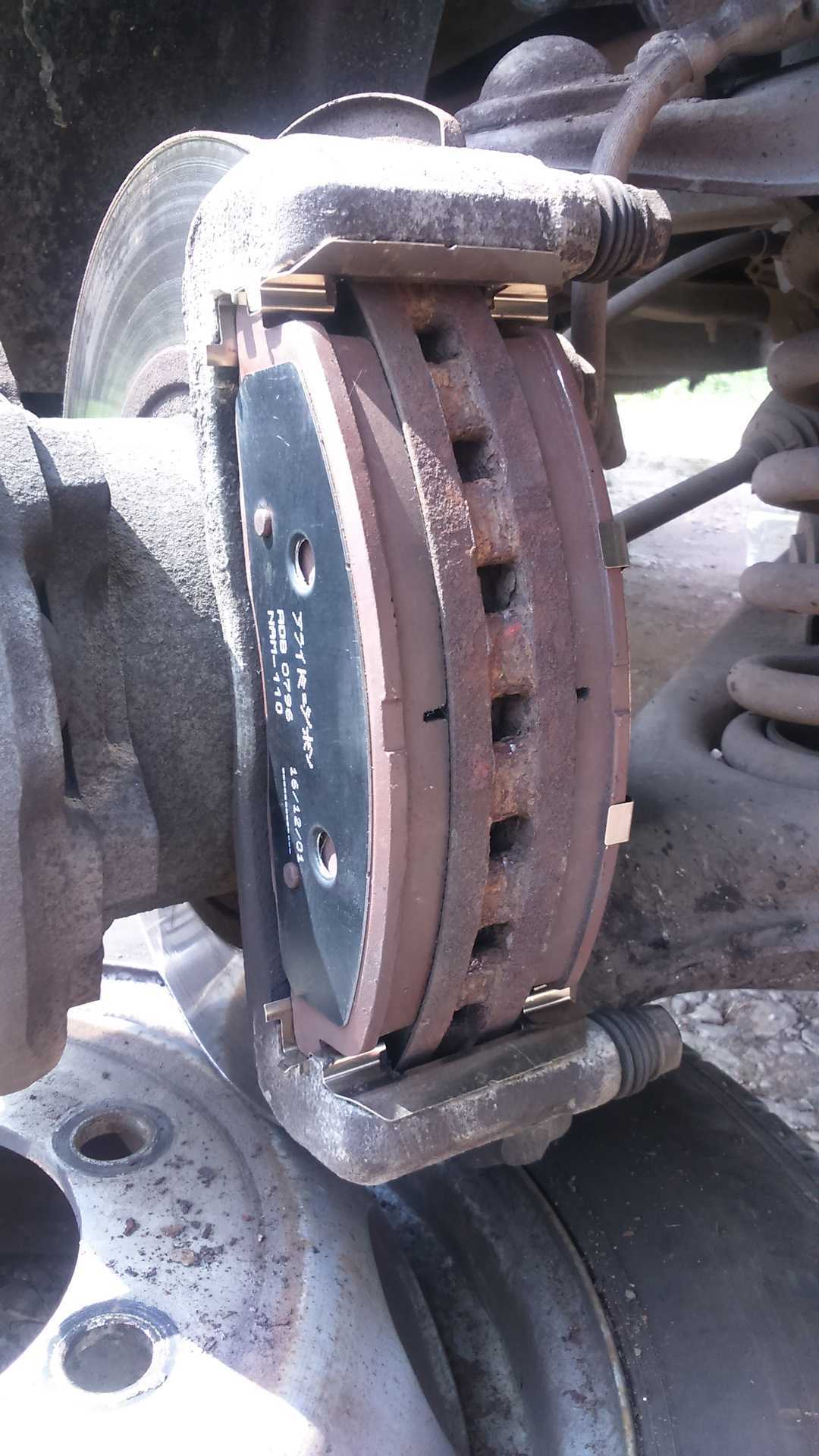

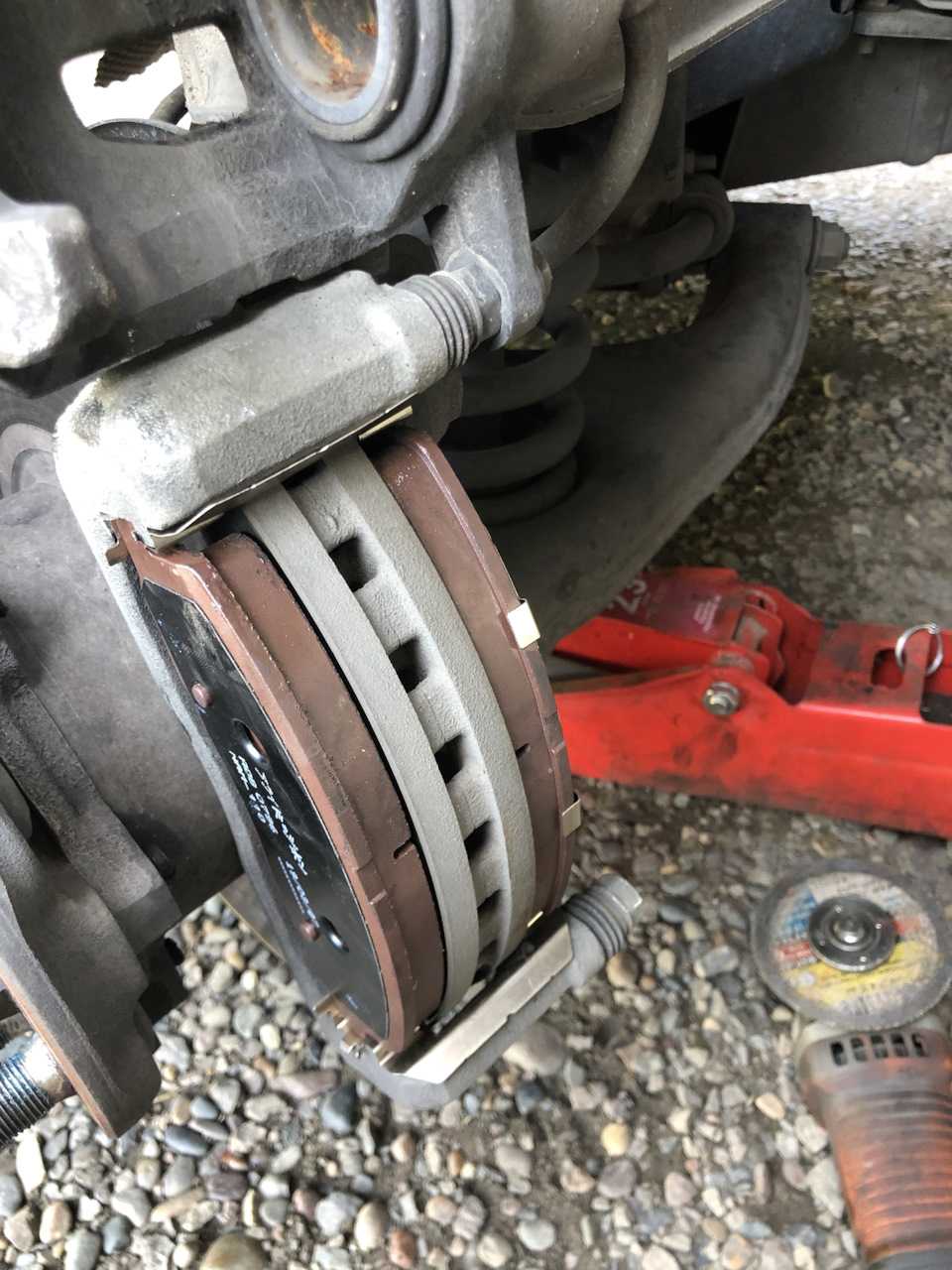

Тормозные колодки на газель некст: выбор и замена

12.6. Замена задних тормозных колодок на барабанных тормозах

ОБЩИЕ СВЕДЕНИЯ

Вид сзади раннего типа сборки тормозных колодок типа Bendix

В – задняя тормозная колодка,

С – нижняя точка поворота колодок,

F – механизм стойки регулятора,

1 – верхняя возвратная пружина,

2 – нижняя возвратная пружина,

3 – штифт крепления, пружина и головка,

Обязательно производить замену всех колодок на одной оси автомобиля, даже если границы износа достигла одна колодка.

При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользоваться сжатым воздухом и не вдыхать пыль.

ТОРМОЗА BENDIX

Левые и правые стойки не взаимозаменяемы и обозначены «G» и «D» соответственно. Болты регулятора стойки также не взаимозаменяемы; левый болт стойки имеет левую резьбу, а правый болт правую резьбу.

ТОРМОЗА GIRLING

Левые и правые стойки не взаимозаменяемы. Болты регулятора стойки также не взаимозаменяемы; левый болт стойки имеет левую резьбу, а правый болт правую резьбу.

Регулировка

Все манипуляции производятся в положении, когда ручной тормоз «выключен» (рычаг зафиксирован в крайнем нижнем положении). Для доступа к тормозному механизму снимаются пластмассовые заглушки расположенные на тормозном щите. Достаточно поддеть их отверткой;
Затем производится ослабление гайки эксцентрика (не более, чем на 2 оборота). Дальнейшие действия состоят в раздвигании тормозных колодок — до позиции, при которой барабан затормаживается, после чего болт проворачивается в противоположную сторону, в результате тормозные колодки движутся во встречном направлении. Движение производится до тех пор, пока барабан не начнет вращаться;
Контроль за процессом осуществляется через смотровые окна, расположенные в нижней части тормозного щита;
По окончании операции гайка эксцентрика затягивается с разумным усилием

Важно при этом не допустить проворот эксцентрика;
Аналогичным образом производится регулировка тормозного механизма с другой стороны автомобиля, после чего пластмассовые заглушки устанавливаются на место.

{_content} Следующий этап:

установка уравнителя в положении «перпендикулярно» по отношению к оси автомобиля. Для этого необходимо ослабить гайки крепления, они перемещаются по резьбе до достижения нужного положения уравнителя. Положение фиксируется с помощью контргаек.

Затем:

производится установка ручника в положение «один щелчок». Вращением гайки заднего конца (оболочка центрального троса) достигается перемещение троса в переднее положение — до момента притормаживания свободного хода колес. Затянув — с умеренным усилием — фиксирующие гайки, отключаем стояночный тормоз.

Показателем эффективности работы станет свободное вращение задних колес.

Кроме того, «включение» ручного тормоза характеризуется максимальным перемещением рычага на 15 щелчков. В этом случае можно смело констатировать: регулировка произведена правильно, нужный результат достигнут.

Изложенное дает некоторое представление о том, какие действия требуется предпринять для правильной регулировки.

Установка тормозного барабана

Перед установкой нового тормозного барабана необходимо наждаком очистить посадочную поверхность на фланце от ржавчины и грязи. Затем смазать ее, а также новый барабан в месте контакта с фланцем, графитовой высокотемпературной смазкой. Это облегчит последующую разборку узла

Далее следует проверить уровень тормозной жидкости в бачках, и, если он достигает максимальной отметки, откачать часть при помощи шприца. Дело в том, что при сведении тормозных колодок поршни тормозных цилиндров утапливаются и тормозная жидкость может выдавиться через верх бачка.

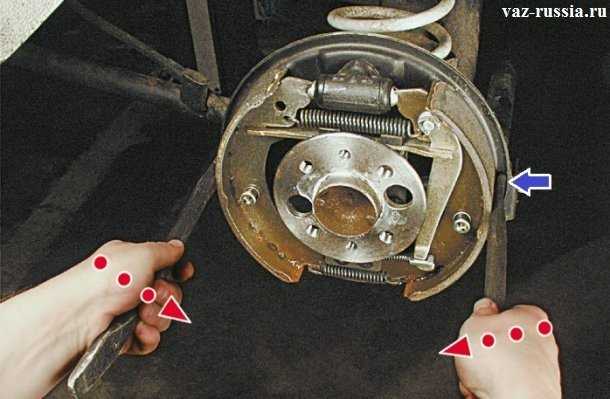

Колодки сводятся при помощи монтировок, используемых в качестве рычагов. Для этого их концы упираются в бортик щитка, а сами монтировки сводятся, сжимая колодки до упора.

Примечание: если после того как колодки сведены, они мешают стать новому барабану на место, необходимо отпустить трос ручного тормоза. Для этого необходимо открутить регулировочную гайку, находящуюся под днищем автомобиля.

Когда тормозной барабан станет на место, его следует отцентрировать так, чтоб отверстия в его корпусе совпали с крепежными отверстиями на фланце. Если все сделано правильно, направляющие штифты должны вкручиваться в ступице, а не упираться в нее.

После установки барабана следует сесть в автомобиль и несколько раз нажать и отпустить педаль тормоза, чтоб заставить работать тормозной механизм. После этого обязательно необходимо проверить уровень тормозной жидкости в бачках и долить ее при необходимости. Придется также отрегулировать натяжение троса ручника, даже если его не приходилось отпускать во время установки барабана. Внутренний диаметр рабочей поверхности нового барабана меньше, чем у старого, поэтому при неотрегулированном «ручнике» колодки могут тереться о барабан во время движения, что в лучшем случае вызовет их преждевременный выход из строя. В худшем случае трение может вызвать сильный нагрев тормозного механизма и закипание тормозной жидкости, что приведет к отказу тормозной системы.

Замена задних тормозных колодок на автомобиле ГАЗель Некст

При эксплуатации автомобиля нужно: периодически проверять техническое состояние деталей влияющих на работоспособность тормозов. Таких как: тормозных барабанов, колодок, пружин, защитных чехлов. Входе эксплуатации и износа накладок тормозных колодок, зазор между колодками и барабаном поддерживается автоматически и нет необходимости в его регулировке.

Износ тормозных накладок контролируется через специальное смотровое отверстие, которое расположено в защитном щите, предварительно нужно снять резиновые заглушки. Колодки необходимо менять когда толщина накладок меньше 1 мм. Замену колодок нужно проводить сразу на обеих сторонах одной оси.

Замена задних колодок барабанных тормозов проводится в следующей последовательности:

– вывесить автомобили и снять колеса;

– очистить от грязи и продуктов износа тормозные механизмы, проверить свободно ли вращается тормозной барабан;

– открутить три болта, после снять барабан со ступицы. В случае если барабан не снимается, нужно вкрутить в резьбовые отверстия три болта с резьбой М10, поочередно закручивая их ключом, барабан снимется. Не допускается менять барабаны местами (правый с левым). Отверстия крепления барабана к ступице располагаются неравномерно по окружности, это сделано для того, чтобы барабан устанавливался только в одном положении;

– снять стяжные пружины колодок, а также пружины боковой фиксации;

– снять старые колодки с деталями ручного тормоза;

ВНИМАНИЕ!

Когда снят барабан со ступицы, не в коем случае нельзя нажимать на педаль тормоза, это приведет к тому, что поршни выйдут из цилиндров и тормозная жидкость вытечет из тормозной системы.

В случае выхода тормозной жидкости из системы необходимо долить жидкости и прокачать тормоза(см. «Прокачка тормозной системы на автомобиле ГАЗель Некст»)

Установка и сборка новых колодок:

– утопить поршни внутрь цилиндра примерно на одинаковое расстояние. Сделать это можно поставив к стержню поршня алюминиевую или медную оправку и сильно нажать на неё тем самым утопить поршни или легкими ударами молотка по оправке утопить поршни;

– в обратном порядке собрать новые колодки с деталями ручного тормоза, при этом отрегулировать разжимное звено на минимальную длину;

– установить новые колодки в сборе с пружинами, так чтобы верхние концы колодок вошли в прорези поршней;

– установить обратно тормозные барабаны, перед установкой смазать посадочный поясок графитовой смазкой или Литолом-24. Не допускать выступание головок болтов за плоскость фланца барабана;

– при заведенном двигателе нажать на педаль тормоза с усилием в 150-200 Н (15-20 кгс), чтобы установить зазоры, после отпустить педаль;

– провести регулировку ручного тормоза (см. «Регулировка ручного стояночного тормоза на автомобиле ГАЗель Некст »).

Замена тормозного барабана и колодок задних колес

Колодки задних колес заменяем в случае их повреждений, замасливания и износе накладок до толщины менее 1 мм. Барабан заменяем при его повреждении, трещинах, а также износе рабочей поверхности до диаметра более 283 мм. Одновременно заменяем все четыре колодки задних колес. Снимаем задние колеса.

В случае тугой посадки или «прикипания» барабана к ступице, можно спрессовать его, ввернув три болта М10 в специальные отверстия.

ВНИМАНИЕ Тормозные барабаны протачиваются в сборе со ступицами, поэтому устанавливаем снятые барабаны только на свои прежние места. Новые барабаны перед установкой на автомобиль заводская инструкция рекомендует проточить в сборе со ступицей

Нельзя нажимать на педаль тормоза после снятия тормозного барабана.

Крючком или тонкими плоскогубцами вынимаем конец стяжной пружины из отверстия в задней тормозной колодке.

Удобнее использовать для этого специальное приспособление.

С внутренней стороны тормозного щита одной рукой нажимаем на шляпку стержня задней тормозной колодки, другой рукой на чашку, сжимая пружину. Поворачиваем чашку пружины на 90°. При этом прорезь на чашке совместится с наконечником оси. Снимаем чашки с пружиной.

Вынимаем из отверстия в тормозном щите стержень.

Повернув заднюю колодку, снимаем нижнюю стяжную пружину.

Выводим рычаг стояночного тормоза из наконечника троса.

Аналогично снимаем крепление передней тормозной колодки к тормозному щиту, и снимаем переднюю колодку.

Снимаем с колодки стяжную пружину и пружину с распорного стержня.

Ключом «на 17» отворачиваем гайку крепления стержня к колодке…

…и снимаем детали механизма регулировки стояночного тормоза.

Плоскогубцами расшплинтовываем гайку крепления рычага стояночного тормоза.

Придерживая ключом «на 17» болт крепления, таким же ключом отворачиваем гайку,…

…вынимаем болт и снимаем детали крепления рычага стояночного тормоза к колодке.

ВНИМАНИЕ Тормозной барабан на ступицу устанавливается только в одном положении, так как отверстия под винты выполнены с переменным по окружности шагом. Устанавливаем колеса и несколько раз нажимаем на педаль тормоза для самоустановки элементов тормозных механизмов

Устанавливаем колеса и несколько раз нажимаем на педаль тормоза для самоустановки элементов тормозных механизмов.

На Газели как и на многих автомобилей задние тормозные колодки барабанного механизма и чтобы добраться к колодкам нужно снять барабан. Как правило со снятием этих барабанов и возникают проблемы, ведь мало того что они прикипают, так еще и фиксирующие болты сильно ржавеют, поэтому следует замачивать на полчасика средством для удаления ржавчины. Но чтобы снять барабан также не забудьте свести колодки для этого сзади барабана нужно будет повернуть эксцентрик. Механизм колодок такой же как и на жигулях, так что проблем со снятием возникнуть не должно. Дабы ничего не перепутать и все правильно поставить смотрите наглядное видео по замене задних тормозных колодок на автомобилях Газель Некст или Бизнес своими руками.

Еще больше полезных советов в удобном формате

спасибо автору.очень всё понятно и видно.очень помогло

Очень полезный и информативный ролик! Огромное спасибо автору! С Вашей помощью справился на ура!

При старте с места очень сильно все трясется на Газели

Надо ли менять масло в двигателе по сроку эксплуатации?

Загорелась лампа EBD в Газели

Какой объем системы охлаждения Газель Бизнес?

голоса

Рейтинг статьи

Устройство и принцип работы барабанных тормозов

1 — щит тормозного механизма; 2 — колесный цилиндр; 3 — верхняя стяжная пружина колодок; 4 — тормозная колодка; 5 — накладка колодки; 6 — тормозной барабан; 7 — установочный штифт; 8 — направляющая пружина; 9 — нижняя стяжная пружина

Тормоз барабанного типа состоит из двух основных частей:

Тормозной барабан. Данная деталь вращается вместе с колесом, также играет роль корпуса для тормозного механизма. Барабан изготавливается из металла, на его внешней стороне имеются резьбовые отверстия для шпилек, с помощью которых устанавливается колесо.

Тормозной механизм. Он установлен на тормозном щите, который, в свою очередь, неподвижно фиксируется на ступице колеса. Механизм состоит из следующих основных деталей:

Тормозные колодки с фрикционными накладками;
Тормозной цилиндр двухстороннего действия (имеет два поршня, расположенных с противоположных сторон);
Стяжные пружины;
Трос привода стояночного тормоза;
Рычаг ручного привода тормозных колодок.

В данном механизме предусмотрено две колодки — передняя и задняя (свое название они получили по расположению относительно автомобиля), между ними в верхней части расположен тормозной цилиндр, также сверху и снизу колодки стягиваются пружинами. Здесь же находятся трос стояночного тормоза и ряд других деталей.

Принцип работы барабанных тормозов очень прост. Повышение давления тормозной жидкости, вызванное нажатием на педаль тормоза, заставляет раздвигаться поршни колесного тормозного цилиндра, которые, в свою очередь, раздвигают связанные с ними колодки. Колодки упираются в барабан, под действием поршня прижимаются к его внутренним стенкам, и останавливают вращение колеса. При понижении давления в системе усилие, создаваемое цилиндром, падает, и за счет стяжных пружин колодки отходят от барабана.

К тормозным барабанам предъявляются жесткие требования по надежности, прочности, геометрии, а также к коэффициенту трения внутренней поверхности. На сегодняшний день в автомобилях ВАЗ-2101 – 2107 применяются барабаны двух типов:

Чугунные барабаны;
Барабаны из алюминиевых сплавов с чугунной вставкой.

Именно в чугуне оптимально сочетаются и прочность, и надежность, и приемлемый коэффициент трения, а также низкая стоимость и простота в изготовлении. Однако этот металл довольно тяжел и хрупок, поэтому часто используются более легкие и прочные барабаны из алюминиевых сплавов (именно сплавов, так как чистый алюминий слишком мягок), но имеющие с внутренней стороны чугунную вставку, о которую трутся колодки.

Тормозные механизмы задних колес

Рисунок 7.8:

Тормозной механизм задних колес:

болт крепления рабочего цилиндра;
рабочий цилиндр;
клапан прокачки;
щит тормоза;
колодка;
защитный чехол;
поршень;
упорное кольцо;
пружины;
пружины;
разжимное звено;
приводной рычаг стояночного тормоза;
пластина крепления колодок;
пружины;
шплинт;
гайка;
шайбы;
шайбы;
болт;
заглушки;
втулки эксцентрика;
заглушки;
втулки эксцентрика;
эксцентрик;
ось эксцентрика;
гайка;
чашки;
пружины;
стержень.

Тормозные механизмы задних колес колодочные, барабанного типа.

Цилиндр 2 (рис. 7.8), опора колодок с пластиной 13, колодки 5 зафиксированы на щите 4.

Верхними концами колодки входят в прорези поршней, а нижними касаются опорной пластины, на которой их удерживают стяжные пружины 9 и 14. Боковая фиксация каждой колодки на щите предусмотрена в трех точках крепления, к которым ее поджимает пружина 28.

Упорное разрезное металлическое кольцо 8 установлено в тормозной цилиндр с натягом. Разрез кольца расположен в верхней части цилиндра у отверстия для прокачки. В центральное отверстие упорного кольца вставлен поршень 7 таким образом, чтобы после его поворота на 90° прорезь на стержне поршня была параллельна плоскости крепления цилиндра к щиту. Поршень упирается в кольцо и может свободно перемещаться в нем в сторону колодок в пределах 1,7-1,9 мм.

По мере износа тормозных накладок и барабана поршень при торможении перемещается в цилиндре, увлекая за собой упорное кольцо 8. После торможения под действием стяжных пружин колодок поршень переместится относительно кольца на указанное выше расстояние, что обеспечит постоянный зазор между колодками и барабаном.

Тормозные барабаны — литые, из серого чугуна.

Неисправности: причины и симптомы

Поскольку участие в торможении задних колес намного меньше, чем передних, автомобилист не сразу замечает снижение эффективности их работы. При этом процесс снижения эффективности может длиться достаточно долго.

Сбои в работе барабанных тормозов ощущаются при резком торможении — машина останавливается гораздо медленнее. На многих машинах выход из строя барабанной системы торможения особенно заметен при движении задним ходом. Передняя система тормозов, ставшая задней, не «желает» эффективно работать, останавливая авто.

Утечка рабочей жидкости нередко приводит к отключению одного/двух контуров системы торможения – это провоцирует снижение ее эффективности до 60%. Воздух в гидравлике создает ощущение мягкости нажатия на педаль. При этом тормоз может срабатывать лишь в конце хода.

При «перекосе» колодок, поломке пружины/стойки в барабане автомобилист может слышать звуки скрежета. Это приводит к заклиниванию и перегреву барабана. Кроме того, это приводит к снижению наката автомобиля и повышению расхода топлива. В числе сбоев нередко встречается и «овальность» барабана.

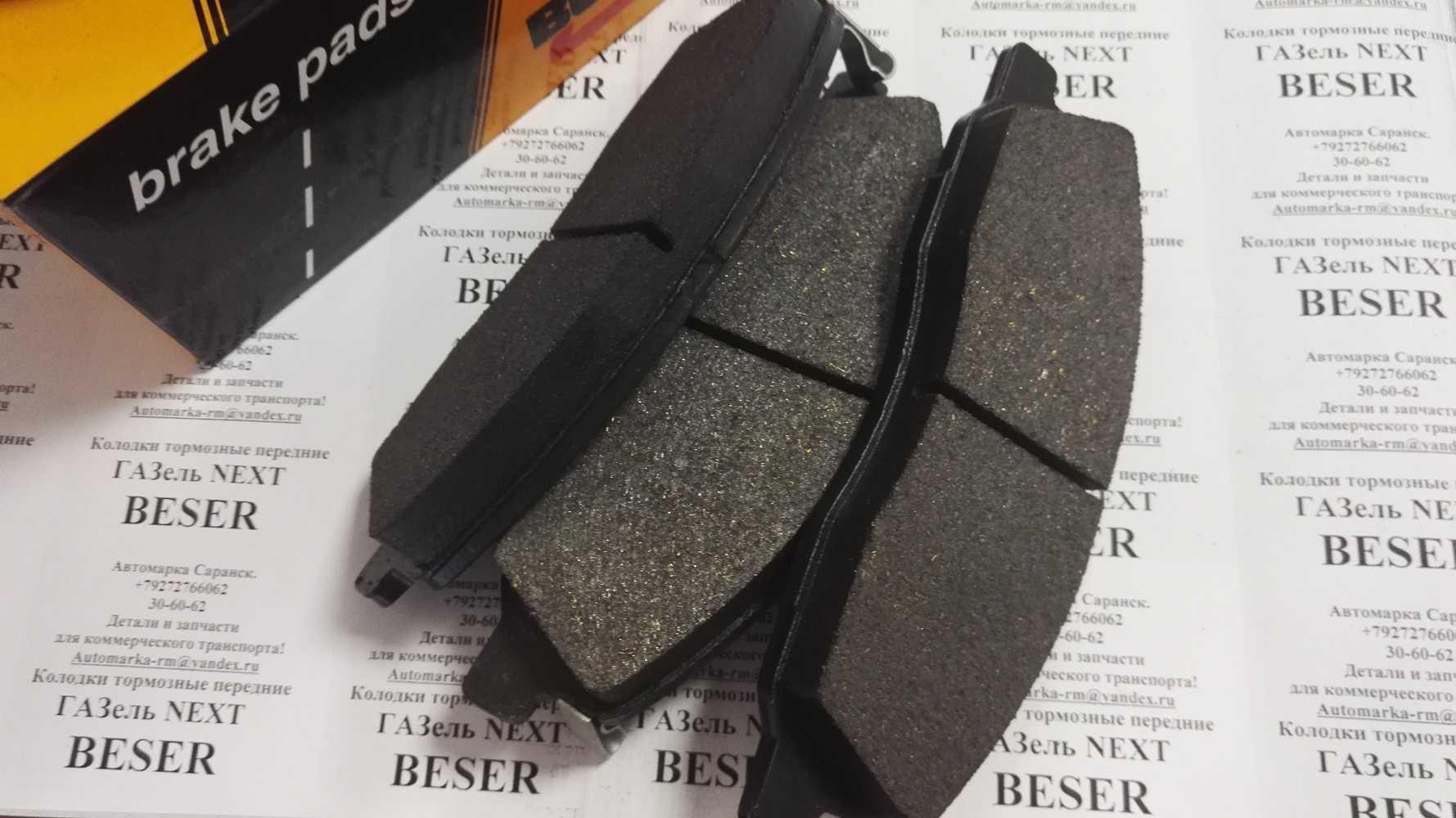

Цены и производители

Если говорить о моделях 2705 и 3302 (в том числе и «Бизнес»), наиболее дешевым является комплект колодок «Премиум». За 4 накладки просят порядка 700 рублей. Но, как отмечают отзывы, это не самый лучший вариант для замены (хотя производитель — ОАО “ГАЗ”). Накладки быстро истираются.

В качестве хорошего аналога многие советуют колодки от NIPPON. Их цена составляет 900 рублей. В комплект входят 4 накладки.

«ГАЗель» — это, пожалуй, единственный автомобиль, где оригинальные детали стоят дешевле, чем аналоги.

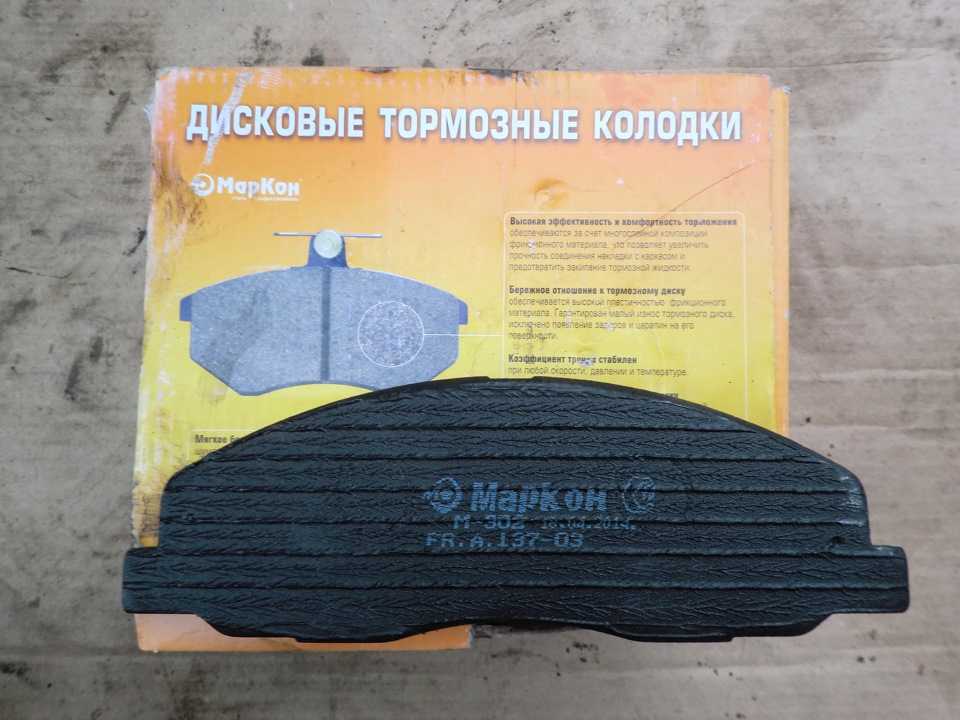

Судя по отзывам, NIPPON без проблем выхаживает 40-45 тысяч километров. Что касается «Некстов», для них есть колодки «Маркон». Стоимость четырёх элементов составляет 730 рублей.

Совет

Для хорошей установки барабана покройте край барабана графитной смазкой. И обязательно не забудьте произвести регулировку разжимного стержня на допустимую мин. длину. Если вы не произведете эту работу то не сможете поставить барабан на новые тормозные колодки.

Обязательно меняйте колодки на одной оси автомобиля.

Инструкция как заменить своими руками задние тормозные колодки в Газель Бизнес, Cummins, Next. Срываем колёса поднимаем машину на домкрате, в нашем случае это сделано на подъёмнике, за заднею ось, что позволяет сразу вывесить два колеса. С завода ставят фиксирующие болты крепления барабана под отвёртку, но они почти всегда прикипают и отвернуть их достаточно проблематично. Обязательно замачиваем их в WD-40 на несколько минут. После этого кувалдой немного обстукиваем барабан, где располагаются эти болты. Затем берём ударную отвёртку, давим на откручивание и ударяем по ней. У кого нет такой отвёртки, можно попробовать открутить зубилом или плоской «битой». Разводим колодки, срываем гайку эксцентрика (головкой на 17), затем берём головку на 9 и против часовой стрелки, поворачиваем эксцентрик. Снимаем барабан. Осмотрите состояние тормозных колодок, цилиндра, проведите дефектовку. Снимаем пружину, солдатики с двух колодок. На новых колодках нет планки ручника, поэтому всё переставляем со старых.

Видео замена задних тормозных колодок в Газель Бизнес, Cummins, Next:

Резервное видео замены задних тормозных колодок в Газели:

При замене задних тормозных колодок, осмотрите заодно тросик ручника, если он у вас заклинил, то сразу же стоит его поменять. Осмотрите рабочий тормозной цилиндр, чтобы он и его пыльники были целыми, не было подтёков тормозной жидкости.

Тормозные колодки, как часть тормозной системы автомобиля, являются расходными комплектующими, поэтому следить за ресурсом их эксплуатации и износом – обязательная мера, позволяющая избежать неприятных происшествий на дороге. От состояния и качества функционирования этих элементов зависят жизнь и здоровье транспортируемых пассажиров, а также цельность перевозимых автомобилем грузов.

Поменять задние тормозные колодки Газели можно самостоятельно или с помощью компетентных специалистов. Проанализировать степень их износа вы сможете без посторонней помощи. Достаточно заглянуть в специальное отверстие в тормозном щите. Оно закрыто заглушкой, которая легко устраняется для визуальной диагностики комплектующих. В случае, если толщина тормозной накладки близка к 2-3 мм, запчасть необходимо заменить на новую.

Процедура демонтажа и установки новых комплектующих производится следующим образом:

Мастер ослабляет фиксирующие элементы, которые удерживают на месте заднее колесо. Для этого транспортное средство водружают на домкрат. Колесо снимают.
С помощью щетки устраняются быль, грязь и накопившиеся отложения, которые могут повлиять на целостность и работоспособность деталей, установленных на это место. Тормозной барабан также тщательно обрабатывается.
Специалист демонтирует элементы крепления тормозного барабана и снимает его целиком. Затем удаляются верхняя и нижняя стяжная пружины. Колодки становятся свободными от фиксации и после удаления пружины со стержня легко снимаются.
В финале процедуры мастер заменяет старые комплектующие на новые и устанавливает их на привычное место. Чтобы обеспечить качественное функционирование деталей, края тормозного барабана обрабатывают графитной смазкой. В собранном состоянии с новыми элементами тормозная система должна работать гораздо лучше и эффективнее.

Специалисты мастерской «Альфа-Авто» рекомендуют менять колодки попарно, чтобы регулировать их износ и быть уверенным в качестве торможения и механических показателях.

Замена тормозных колодок на любой модели транспортного средства марки Газель производится быстро. Специалисты мастерской «Альфа-Авто» предоставляют гарантию на все осуществляемые работы. Вы можете обратиться в наш центр за проведением ремонта, замены комплектующих, диагностических и плановых работ, для тюнинга любой модели Газель.

Если вы являетесь счастливым обладателем автомобиля «Газель» и заметили, что свободный ход (количество щелчков) рычага стояночного тормоза увеличен донельзя, эта информация пригодится. В машине есть неисправности, которые на скорость не влияют, но имеют не менее важные функции.

Вообще, в советско-российских грузовых автомобилях ручник с механическим приводом – это нечто абстрактное и о нем никогда не вспоминают до тех пор, пока не придет время воспользоваться и не возникнет вопрос, как развести колодки на «Газели».

Снятие тормозных колодок

Тормозные колодки удерживаются на месте стяжными пружинами сверху и снизу. Эти пружины можно легко удалить с помощью стержня, заточенного как кинжал. Еще проще – привязать проволоку к концу пружины и оттянуть ее за какой-нибудь ограничитель.

Пружинные накладки также удерживаются на месте пружиной, которая прижимает накладки к опорному диску. Чтобы снять их, просто положите палец на головку стержня, на котором сидит пружина. Нажмите на чашку, чтобы сжать пружину. Поверните чашку на 90 градусов, и стержень не должен вращаться. Силы вашей руки будет достаточно, чтобы удержать его на месте. В повернутом положении чашка отсоединяется от стержня вместе с пружиной. Затем стебель можно удалить. Таким же образом пружина устанавливается на свое место после замены колодок на новые.

После снятия пружин необходимо только отсоединить трос от механизма натяжения башмака.

Когда менять барабанные тормозные колодки

В руководстве по эксплуатации для каждой модели автомобиля можно найти необходимые параметры и признаки, указывающие на необходимость замены тормозных колодок. Также, на периодичность замены будут влиять: стиль вождения, дорожные и эксплуатационные условия, масса автомобиля, качество материала тормозных колодок и “правильность” последней замены.

В среднем, задние барабанные тормозные колодки служат: на отечественных автомобилях – 70-80 тыс. км., а на импортных – более 100 тыс. км. Разница обусловлена качеством материала тормозных колодок. Также, можно замерить толщину фрикционной накладки, и если она менее 1,5-2 мм, то тормозные колодки подлежат замене. На некоторых моделях для этого не обязательно снимать тормозной барабан: достаточно вытащить заглушку в тормозном щитке и взглянуть на тормозную колодку.
