Снятие амортизатора и пружины задней подвески Лада Гранта (ВАЗ 11183, 21116)

Работу выполняем при замене амортизатора, буфера хода сжатия или пружины.

Устанавливаем автомобиль на смотровую канаву или эстакаду.

Откидываем спинку заднего сиденья.

…и снимаем заглушку.

Снимаем опорную шайбу…

…и верхнюю подушку. Вывешиваем задние колеса.

Вынимаем болт. При затруднении выбиваем болт выколоткой из мягкого металла.

Вынимаем амортизатор вместе с пружиной. Прокладка пружины обычно прилипает к кузову, откуда ее необходимо извлечь и убедиться в отсутствии деформаций и разрывов.

Снимаем прокладку пружины.

Снимаем пружину с амортизатора.

Снимаем распорную втулку с нижней подушкой со штока. Снимаем чехол с буфером хода сжатия.

Вынимаем буфер хода сжатия из чехла.

Снимаем с чехла чашку. Сборку и установку амортизатора задней подвески проводим в обратной последовательности.

Для удобства сборки рекомендуем прокладку прикрепить к пружине скотчем или изоляционной лентой, что облегчит установку ее в кузов, при этом конец витка пружины должен упираться в выступ прокладки.

Чехол надеваем на чашку, при этом гофр чехла должен быть надет на отбортовку чашки.

Буфер хода сжатия вставляем в чехол так, чтобы его гофрированная часть была снизу.

Конец нижнего витка пружины должен упираться в выступ опоры амортизатора.

Для облегчения установки можно надеть на конец штока отрезок шланга…

Амортизатор устанавливаем так, чтобы менее глубокая выемка опоры (показана стрелкой) под пружину была обращена к колесу, при этом конец нижнего витка пружины с левой стороны автомобиля будет обращен к задней части автомобиля, а справа – к передней части. Закрепляем нижний конец амортизатора, но гайку не затягиваем.

Видео по теме «lada Granta. Снятие амортизатора и пружины задней подвески Granta»

Установка дополнительного фильтра audi a6 c7
Подключение магнитолы форд мондео 4
Замена маслосъемных колпачков ниссан
Периодичность замены масла в двигателе ларгус
Субару легаси как снять задние подголовники

Работать кувалдой вместо специального съемника

Замена сайлентблока выполняется специальными инструментами, которые позволяют правильно зафиксировать деталь и не повредить ее. Нередко автолюбителю упускают из вида или попросту игнорируют это правило, пуская в дело обычную кувалду или молоток.

Если такое произошло на СТО, то нужно немедленно прекращать ремонт и требовать от мастера добросовестного выполнения своих обязанностей. Получив отказ или недовольный возглас, лучше отказаться от услуг непрофессионалов и обратиться за консультацией в другой сервис.

Ремонт сайлентблоков – задача не сложная, но, тем не менее, даже опытные автомеханики допускают определенные ошибки. Проблема заключается в недостаточно серьезном отношении к деталям процесса, что впоследствии может привести к быстрому износу запчасти и поломке автомобиля.

Советы по замене и эксплуатации сайлентблоков ВАЗ 2110

Замену сайлентблоков задней необходимо производить через каждые 50000 км., ведь они являются наименее живучими изделиями, по сравнению с другими резинистыми втулками балки.
Даже если вышел из строя один сайлентблок, следует поменять и другой, поскольку если заменить только не рабочий, вслед за ним «застучит» и оставшийся, ведь его ресурс и так был на исходе.

Стоит отметить, что успешность ремонта по замене сайлентблоков зависит от квалификации владельца авто, наличие необходимого специнструмента по съёму, опыту проводимых операций.

Для замены сайлентблоков переднего рычага на автомобилях ВАЗ 2110 понадобятся:

смазка или жидкое мыло (можно заменить моющим средством или мыльной водой);
ключи (как накидные, так и торцовые) на 24, 17 и 19;
трещотка с головкой на 24, 17 и 19;
зубило и молоток;
проникающая жидкость WD-40;
съемник чашечный универсальный или отрезок трубы, диаметр которой позволяет осуществить свободный вход сайлентблока;
металлическая щётка;
нож и отвёртка (с затупленным концом);
смотровая яма;
домкрат;
новые сайлентблоки ВАЗ 2110.

Вывешиваем заднюю часть автомобиля. Отсоединяем трос стояночного тормоза от балки и кронштейна.

Двумя ключами «на 19» отворачиваем гайку болта крепления рычага к кронштейну, и вынимаем болт.

Подпираем заднюю балку, используя трансмиссионную стойку. Если вы работаете на яме — используйте домкрат.

Приопускаем кронштейн балки и вставляем проставку. В данном случае мы используем длинную головку от ключа. Важным моментом является то, что тормозной шланг должен быть свободным и не натянутым.

Берём съемник подшипников ступиц или подходящий отрезок из трубы.

Устанавливаем его со стороны порога автомобиля.

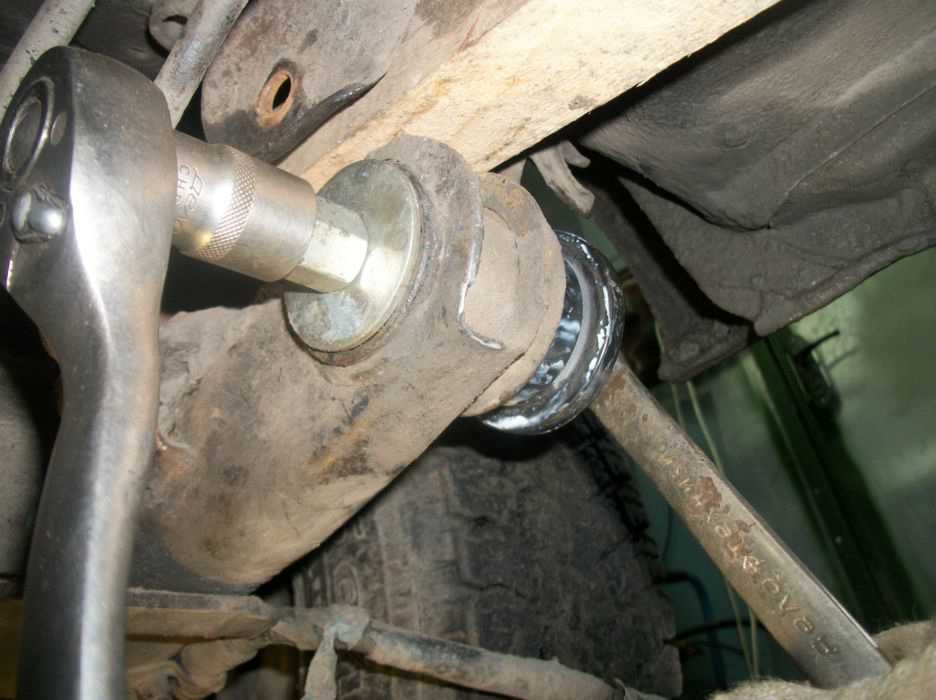

Накручиваем на шток съёмника гайку и с помощью ключа выпрессовываем сайлентблок в сторону порога автомобиля.

Для замены сайлент-блока снятие балки с автомобиля не требуется. Сайлент-блоки меняем по очереди:

— сначала у одного, затем у другого рычага балки.

Для выполнения работы потребуются:

— подставка под автомобиль;

— универсальный чашечный съемник.

Подготавливаем автомобиль к выполнению работ.

Устанавливаем автомобиль на надежную подставку и снимаем заднее колесо.

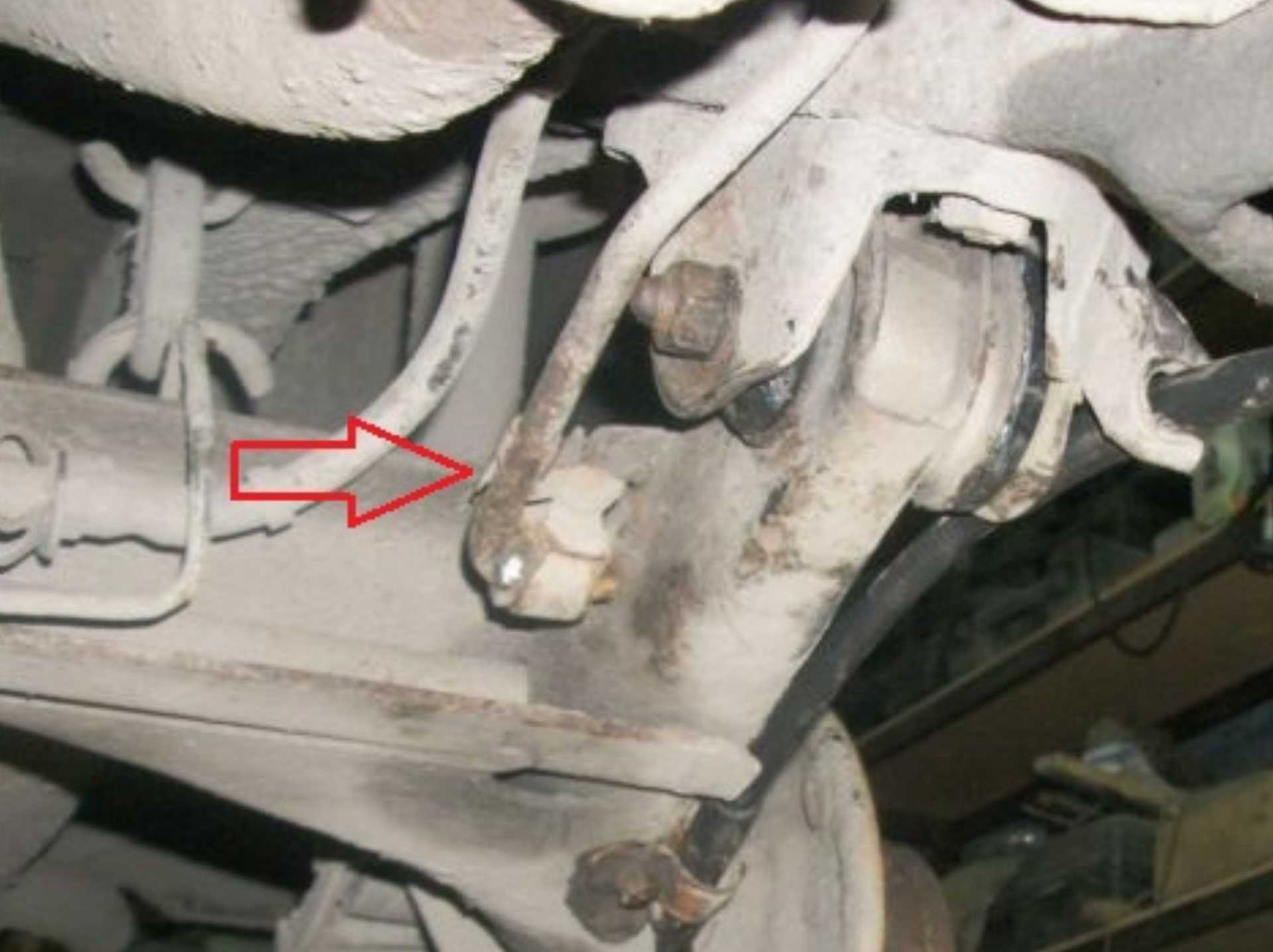

Отсоединяем упругий рычаг регулятора давления от серьги.

Отсоединяем трос стояночного тормоза от балки и кронштейна.

Накидным ключом на 19 отворачиваем гайку, удерживая болт крепления рычага к кронштейну, другим ключом того же размера и вынимаем болт.

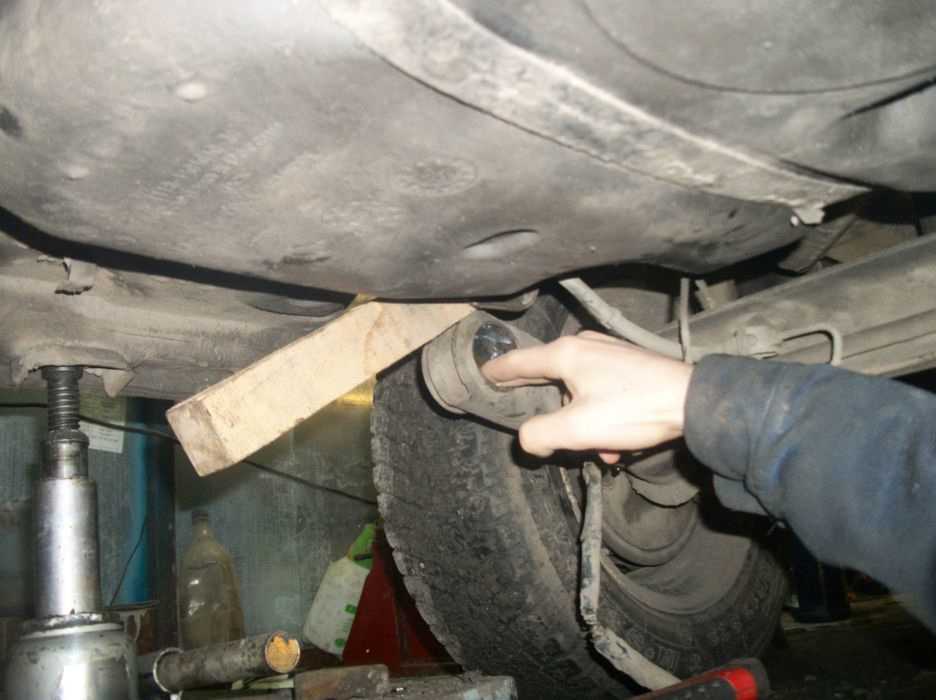

Между кузовом и балкой вставляем деревянный брусок.

При этом следим, чтобы шланг тормозного механизма заднего колеса не был натянут

Чашечным съемником для подшипников ступиц колес или подходящими отрезками труб выпрессовываем сайлент-блок в сторону порога автомобиля.

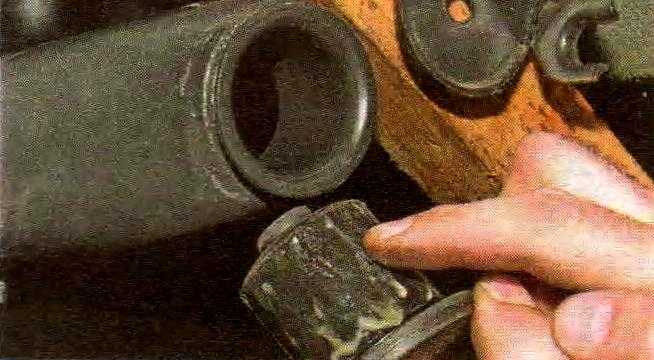

Болт съемника подшипников ступиц не проходит в отверстие сайлент-блока, поэтому заменяем его болтом или винтом Ø 12 мм. (Подходит винт крепления головки блока цилиндров).

Выбор новых элементов для замены сайлентблоков задних рычагов

Отбор должен быть тщательным, так как отличия между разновидностями сайлентблоков неочевидны.

Сначала проконсультируйтесь с автоспециалистом (это можно сделать непосредственно в магазине или в чате на Uremont.com). Агрегат должен подходить вашему автомобилю. Внешне их трудно различить — отличие именно во внутреннем диаметре запчасти. Выясните износостойкость детали.

Замена сайлентблоков задних продольных рычагов требует наличия специального съемника (при необходимости его можно изготовить самостоятельно — найти видео-инструкцию в сети несложно). Алгоритм работы приведен ниже:

установите авто на эстакаду/яму;
колеса зафиксируйте упорами (“башмаками”);
демонтируйте заднее колесо (это обеспечит доступ к нужному участку);
отсоедините тягу тормозных регуляторов от балки (расположена слева);
сдвиньте трос “ручника”;
гаечным 19 ключом отверните крепежную гайку (она соединяет заднюю балку и кронштейн);
приподнимите авто домкратом;
установите между кузовом и балкой брус;
демонтируйте старый элемент;
очистите посадочное место и все запчасти от пыли и грязи;
съемником запрессуйте новый агрегат;
верните все на место в обратном порядке;
восстановите углы монтажа автомобильных колес.

Если разрушены шарнирные “гнезда”, требуется установка нового переднего рычага подвески авто.

Как изготовить приспособление своими руками

Наиболее простой вариант – использование головки на «27», которая будет служить оправкой для запрессовки. Еще подойдет гидравлический домкрат небольшого размера или тиски. В первом случае можно попытаться выдавить или запрессовать сайлентблок прямо на месте. При использовании тисков деталь придется снять. Другие варианты самодельных «съемников»:

болт М20;
пара стягивающих чашек с шайбами;
прут с резьбой;
отрезок трубы, диаметр которой превышает диаметр сайлентблоков.

Работают такие «инструменты» просто. Берется втулка и ставится с о стороны, куда будет выдавливаться сайлентблок. В отверстие устанавливается болт с резьбой. Далее начинают затягивать гайки и шайбы постепенно сводятся: одна из них выпрессовывает изделие из посадочного гнезда. Все же стоит заметить: замененная запчасть прослужит дольше, если операция проводилась в автосервисе.

Описание детали и признаки её износа

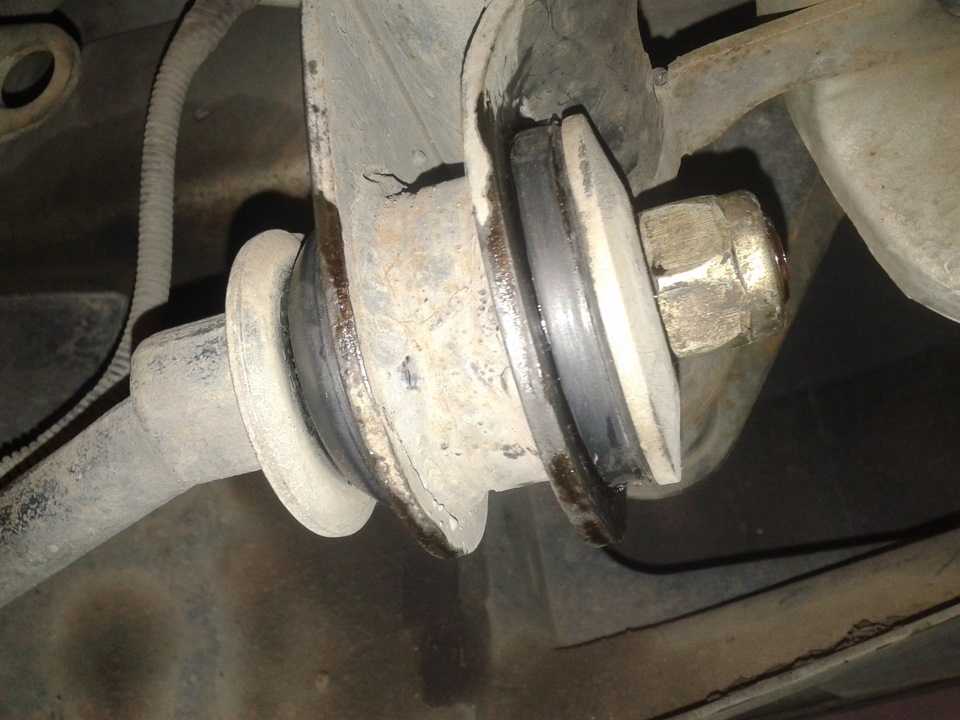

Сайлентблок задней балки представляет собой резинометаллический шарнир. Деталь служит в качестве упругой вставки между узлами автомобиля. Она представляет собой две втулки, между которыми находится уплотнитель из резины или иного упругого материала. В последнее время распространение получил полиуретан. Прокладка из упругого материала позволяет гасить колебания между узлами и не передавать вибрации на корпус автомобиля.

Сайлентблок задней балки используют не только для соединения узлов подвески между собой. Элемент также крепится к стабилизатору поперечной устойчивости, в местах крепления коробки передач и двигателя машины. Но в подвеске наиболее жёсткие условия эксплуатации из-за пыли, грязи, влаги и активного движения деталей, поэтому замену делают регулярно.

Порядок визуального осмотра:

загнать автомобиль на яму или приподнять домкратом;
очистить узлы крепления подвески от грязи;
провести осмотр.

Иногда деталь изнашивается раньше, особенно при езде по бездорожью. Степень износа можно оценить по поведению автомобиля.

Признаки износа сайлентблоков:

во время движения по прямой или при торможении автомобиль тянет в сторону;
повышенный износ резины по бокам;
повышенная вибрация при езде;
скрип или стук в районе подвески;
подвеска стала работать жёстче.

Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.

Разборка

На примере Opel Zafia B будет описан метод замены сайлентблоков задней балки без полного снятия балки.

Ослабьте гайку крепления сайлентблока к кронштейну.
Открутите гайки крепления кронштейна к кузову автомобиля.
Вытащите болт крепления и сам сайлент. Не забудьте пометить, как располагался сайлентблок относительно кронштейна! Операции №1-3 следует проделать и со второй стороной.
Поднимите заднюю часть автомобиля домкратом и зафиксируйте на упорах. Балка должна немного опуститься, после чего у вас появится простор для выпрессовки.
Соберите съемник таким образом, как это показано на фото и видео. Суть выпрессовки в том, чтобы удерживанием болта с одной стороны и закручиванием гайки со второй стороны создать необходимое усилие для выхода сайлентблока из посадочного места. На видео мастер засверливает внешнюю обойму резинового демпфера, ослабляя тем самым внутреннее натяжение

Но обратите внимание, что внешняя обойма имеет утолщение, позволяющее аккуратно просверлить отверстие. В случае с большинством изделий у вас подобный трюк не получится.

Запрессовка и сборка

Тщательно очистите посадочное место в балке. Лучше всего применить металлический ершик для дрели, но подойдет и обычная щетка с металлическими волокнами. Перед запрессовкой обильно смажьте посадочное место моторным маслом либо другой консистентной смазкой. Поскольку резиновый демпфер находится в металлической оправке, то технические жидкости не причинят ему вреда и никак не повлияют на ресурс. Со стороны запрессовки рекомендуем снять небольшую фаску на внешней обойме – так деталь лучше зайдет в посадочное отверстие.

Для запрессовки подойдет все тот же съемник. В качестве оправки для запрессовки можно использовать обойму из-под старого сайлентблока. Если у вас нет подходящих оправок, то в качестве упора можно вырезать квадрат толщиной 3-4 мм. В таком случае в конце запрессовки резиновый демпфер упрется в упорную пластину. Чтобы запрессовать деталь заподлицо, под пластину нужно будет что-то подложить.

При необходимости соосность можно поправить, аккуратно ударяя по оправке с выступающей стороны молотком.

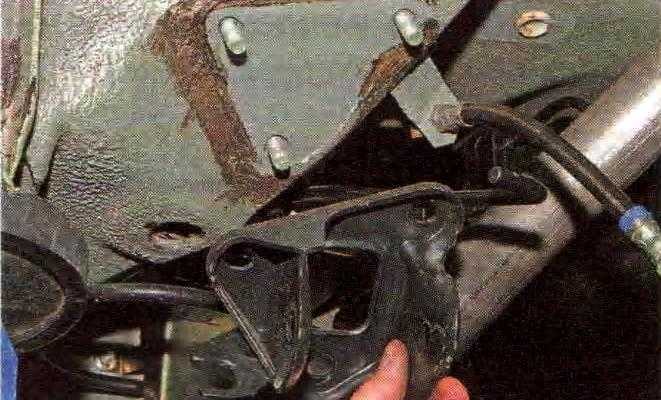

При установке кронштейна для поднятия и направления балки нужно будет направить балку в посадочное место вручную либо с использованием домкрата. Возможно, достаточно будет опустить кузов. В любом случае ориентироваться нужно по месту и сложившейся ситуации. Изначально все болты и гайки необходимо только наживить, затем закрутить болты крепления кронштейна. После чего можно опустить автомобиль на колеса и зажать болт крепления сайлентблока

Болт должен закручиваться, только когда автомобиль стоит под собственным весом на земле – это очень важно!

Замена сайлентблоков с полным снятием балки

Ниже на видео вы можете увидеть процесс замены сайлентблоков с полным снятием задней балки. Неудобство такого метода в том, что нужно отсоединять тормозной шланг, так как его длины не хватит для полного опускания балки. Разумеется, после замены необходимо будет заново залить тормозную жидкость и прокачать тормоза, что в одиночку сделать довольно сложно.

Производим диагностику и замену сайлентблока самостоятельно на примере Лада Калина

Если при осмотре сайлентблока были обнаружены трещины или разрывы на резиновом вкладыше шарнира, необходимо произвести его замену.

Проводить самостоятельную диагностику сайлентблоков рекомендуется только при наличии достаточного опыта вождения. Для того, чтобы самостоятельно ревизовать сайлентблоки, необходимо, во-первых, заехать на яму или поддомкратить верхнюю часть автомобиля и снять переднее колесо. При использовании ямы снимать колеса не обязательно.

Откручиваем заднюю гайку продольного рычага при помощи ключа №24, предварительно обработав узел с помощью WD-40. Если у вас возникли проблемы, скорее всего гайка прикорела и потребуется приложить больше усилий, чтобы ее открутить — если есть возможность, попробуйте нагреть гайку газовой горелкой.
Открутите переднее крепление рычага к кузову головкой 17.
Достаньте продольный рычаг сайлентблока поперечного рычага. При это регулировочные шайбы продольного рычага должны оставаться на месте.

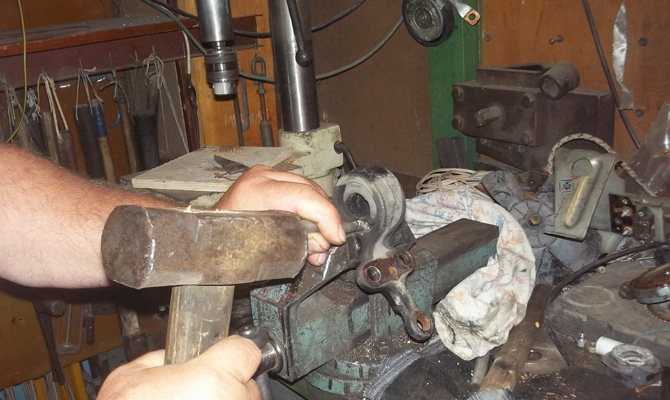

Извлеките сайлентблоки из поперечного рычага, они могут приржаветь, поэтому потребуется приложить дополнительное усилие — вы можете использовать молоток и зубило, чтобы их выбить.
Возьмите новые сайлентблоки и запрессуйте их в отверстие рычага.
Вставьте продольный рычаг в новые сайлентблоки, резьбовой часть предварительно смажьте графитовой смазкой или солидолом.
Произведите сборку в обратной последовательности. Если необходимо, повторите те же действия с другой стороны.

Устройство штатной подвески машины Лада Приора

Крепление опоры осуществляется при помощи 3 гаек к стойке. За счет наличия высокой степени эластичности опора способна обеспечивать качание стойки при рабочем ходе автоподвески и гашение вибраций. Подшипник, встроенный в опору, позволяет осуществлять повороты стойки одновременно с колесами.

При помощи последних осуществляется регулировка угла наклона оси поворота. В поворотном кулачке предусмотрена установка подшипника закрытого типа. На внутренних кольцах подшипника монтируется ступица для крепления колеса. Подшипник затягивается гайкой на хвостовике, располагающемся на корпусе привода колес Лада Приора, и не подлежит регулировке. Все гайки ступиц взаимозаменяемые и имеют правостороннюю резьбу.

Помимо гидравлической подвески, сегодня производителями выпускается еще одна разновидность подвески Приоры — пневматическая. Прежде чем начать разговор о замене гидравлической подвески, устанавливаемой в стандартной комплектации Лада Приора на пневмоподвеску, нужно правильно подобрать пружины и пневмоамортизаторы.

Пружины являются специальным демпфером, в функции которого входит погашение колебаний, возникающих в подвеске при ее контактах с дорогой. В случае правильного выбора пружин для пневмоподвески на Приору можно не бояться возникновения пробоев подвески при наезде на кочки, если дорога не является ровной.

Одной из таких поломок, которая чаще всего проявляется, является стук в передней подвеске. Помимо этого, такая неисправность является наиболее распространенной и может возникать при износе сайлентблоков на Приоре.

Предназначение и расположение сайлентблоков

Слово «сайлентблоки» пришло от иномарок, раньше эти элементы назывались резинометаллическими шарнирами. Деталь представляет собой соединение двух металлических трубок, между которыми расположена вставка из резины. Сайлентблоки установлены в задней и передней подвеске. Задача этих элементов заключается в изменении углов расстановки колес ВАЗ 2110. Также они являются объединяющими деталями подвески и гасят колебания, которые появляются во время езды.

В данном материале будет разобрана замена сайлентблоков в передней подвеске, так как здесь на них действуют большие нагрузки, как результат, резина перетирается, а трубки изнашиваются. Эти детали ВАЗ 2110 установлены на задних и передних рычагах. Шарниры также используются как крепления для мотора, коробки переключения передач и амортизаторов. Замена может быть выполнена самостоятельно при наличии смотровой ямы и домкрата.

Замена сайлентблоков на автомобиле – поэтапная инструкция

К замене сайлентблоков следует подготовиться.

Не обойтись буде без домкрата или ямы, набора для замены деталей и инструмента, необходимого для выпрессовки сайлентблока.

ТС устанавливают на «яму» (смотровую) и демонтируют защиту картера при ее наличии.
Выкручиваем гайки, которые служат для фиксации передних рычагов. Откручиваем ключом №17 гайку, с помощью которой стабилизатор крепится к рычагу, и достаем болт с помощью молотка (вручную снимать очень сложно).
Срываем болты для крепления передн/колеса и приподнимаем нужную нам сторону ТС домкратом, после чего колесо снимаем.
Далее идет выкручивание следующих гаек — на растяжках. Здесь не получится обойтись без ключа с плечом. На заметку: до откручивания следует обработать гайки ВД-40 (всем автомобилистам известное вещество).
После – шаровая опора, которую отодвигают от поворотн/кулачка, и еще парочка болтов, после выкручивания которых происходит демонтаж рычага.
Теперь с помощью специального приспособления демонтируются сайлентблоки, и очищаются от грязи проушины.
Далее – впрессовывание новых элементов. При отсутствии спец/набора для их замены применяются молоток, зубило и русская смекалка. Но здесь есть риск повреждения элемента или его части.
Дальше впрессованный сайлентблок смазывается мыльным раствором и устанавливается на свое законное место. Возвращаем все на место, но уже в обратном порядке (кроме старых сайлентблоков, конечно).

Важно!

После замены сайлентблоков в обязательном порядке осуществляется процедура развал/схождение на случай, если что-то при демонтаже было нарушено.

Конечно же, при наличии талантов и минимальных знаний устройства авто, самостоятельно осуществить замену вышеописанных элементов можно.

Но при малейшем сомнении доверьте эту трудоемкую процедуру специалистам (самостоятельная замена сайлентблоков не раз влетала народным умельцам в копеечку). И не тяните с визитом на СТО

– безопасность дороже!

С заменой сайлентблоков вам помогут в , где вас ждут профессионалы с многолетним стажем, высококачественное современное оборудование и демократичные цены.

ГДЕ НАХОДЯТСЯ САЙЛЕНТБЛОКИ

САЙЛЕНТБЛОКИ ПЕРЕДНИХ РЫЧАГОВ

В передней подвеске сайлентблоки используются в рычагах, посредством их осуществляется подвижное и упругое соединение рычагов со ступицей колеса и с кузовом авто. Часто сайлентблоки используются и в месте соединения стабилизатора поперечной устойчивости с рычагом, если конструктивно это предусмотрено. Он также может применяться и в нижней части амортизационной стойки, где она крепиться к ступице.

В задней же подвеске сайлентблоки могут быть установлены на рычагах (продольных и поперечных), в месте крепления торсионной балки к кузову авто, в амортизаторах.

Вообще, количество и места установки этих резинотехнических элементов зависит от конструктивного исполнения ходовой части авто. Для примера рассмотрим места расположения сайлентблоков на автомобиле ВАЗ-2110. И начнем с передней подвески где эти шарниры используются:

в поперечных рычагах (в месте их крепления к кузову);
на концах стабилизатора поперечной устойчивости ( его крепление к поперечному рычагу);
в амортизаторных стойках внизу (место крепления их к поперечному рычагу);
в растяжке поперечного рычага (на обоих концах – в месте ее соединения с рычагом и с поперечиной);

А не заменить ли подшипником?

Водители, которых не устраивает быстрый износ резиновой детали сайлентблока, проявили креативность и заменили ее подходящим по размеру подшипником. Если верить словам автолюбителей, то доработка положительно сказывается на поведении транспортного средства, делая управление более резким.

Если заменить сайлентблок на подшипник или любую металлическую втулку, то:

Вся вибрация будет передаваться в кабину и доставлять дискомфорт пассажирам.
Повышенная тряска приведет к ускоренному старению и поломке других деталей автомобиля.
Кроме того, подшипник может соскочить со своих креплений и вылететь из посадочного места, что приведет к потере управления.

Поэтому инновационная затея несет прямую угрозу для жизни не только самого водителя, но и всех участников дорожного движения.

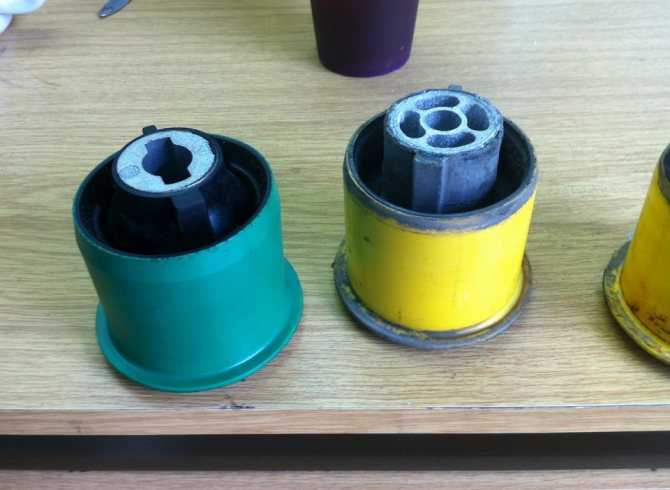

Правильный выбор

Выбор делают после диагностики неисправности или при плановой замене. Необходимо понимать, какую роль деталь выполняет в подвеске. Её задача — гасить колебания, которые неизбежно возникают из-за неровностей на дороге.

Колебания при движении передаются на пружины подвески, где их частично гасят амортизаторы. Далее вибрация распространяется на раму через связующие узлы. Частично её гасят сайлентблоки благодаря наличию мягкого основания между втулками. Поэтому качество основания должно быть высокого уровня. Заводской вариант подвески комплектуется сайлентблоками на основе резины. Это проверенный материал, но есть и лучше — например, полиуретан.

Срок эксплуатации увеличен в 5 раз. Это позволяет через большие промежутки пробега делать замену и агрессивнее нагружать подвеску.
Повышенная термическая устойчивость. Полиуретан хорошо переносит перепады температуры. На морозе материал работает так же хорошо, как и при высоких температурах.
Благодаря плотной структуре материала повышается управляемость автомобилем.

Резина и полиуретан пользуются одинаковой популярностью. Водители сами выбирают, на что делать упор. С резиновыми проставками можно получить повышенный комфорт при езде, а сделать улучшенную управляемость можно лишь с полиуретаном. Но в последнем случае комфорт снижается, особенно это чувствуют пассажиры.

Обычная замена сайлентблоков

Наиболее простая замена сайленблоков осуществляется следующим образом.

Данную работу нужно проводить либо в смотровой яме, либо поднять машину на домкрат и залезть под нее. Первый вариант намного проще, так как в этом случае обзор автомобиля будет лучшим.
Используя ключ на 19 необходимо открутить гайки, расположенные на болтах крепления задней балки. Таким образом можно будет открепить ее от кронштейна.

После этого нужно вынуть открученный болт, отводя вниз проушину балки. Чтобы облегчить свои действия, между кузовом ваз и балкой желательно вставить деревянный брусок размером с кирпич.
Затем молотком необходимо выбить сайлентблок.
Прежде чем устанавливать сайлентблок обратно, его нужно смазать скользкой жидкостью, чтобы он лучше функционировал. Теперь его можно запрессовать.
Нужно убрать брус, вернуть балку в исходное положение и закрепить болт вместе с гайками.

Фото материалы, видео- обзоры, пошаговая инструкция – все это поможет выполнить работы по замене заднего сайлентблока своими руками. Однако нужно быть предельно аккуратным, ведь не факт, что с первого раза все получится. Да и навредить своему авто можно еще хуже. Зато радует одно: цена «домашнего» ремонта является намного ниже, чем в автосервисе.

Шумоизоляторы задней подвески на ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада Калина, Калина 2, Приора, Гранта

со скидкой 13 %

Втулка штанги стабилизатора Лада Калина, Приора (id 21мм)

со скидкой 11 %

Ключ автоматического ролика ГРМ на Лада Приора, Гранта, Калина 2 16 кл

со скидкой 13 %

Крышка термостата с термоэлементом на Лада Калина

со скидкой 9 %

Шланг заднего тормоза (гибкий) на ВАЗ 2110-2112

со скидкой 19 %

Втулки и сайлентблоки выполняют функцию шарниров и гибких сочлений между деталями подвески в тех местах, где шасси транспортного средства должно изменять свою геометрию.

Полиуретановая оплетка от SS20 — надежная защита пружины от соударения и разрушения, устраняет стуки и увеличивает срок службы пружин подвески.

Полиуретановые автомобильные детали выгодно отличаются от резиновых в жестких климатических и дорожных условиях России.

Полиуретановые пыльники прослужат намного дольше, чем штатные резиновые.
