Способ 6 – высверливаем, используем шестигранник и рычаг

Подходит для моделей ВАЗ 2108, 2199 и других авто с болтами ГБЦ имеющих внутренние грани. Суть метода заключается в высверливании в болте отверстия и выкручивания его ключом. Отверстие сверлится для того, чтобы болт потерял жесткость.

Берем дрель мощностью не менее 750 Вт (чем больше, тем лучше) и сверло диаметром 10 мм. Глубина отверстия должна быть больше расстояния от верхней кромки болта до шайбы, то есть уходить ниже за последнею.

Далее осаживаем болт с помощью молотка и мощной проставки, которая вставляется в отверстие. Суть метода описана выше.

Далее в отверстие вбиваем четырех или шестигранник, или ключ торекс на 25.

С помощью трубки-рычага выкручиваем болт. Более подробно про данный способ рассказано в видео.

Регулировка момента затяжки болтов ГБЦ

Многие автолюбители сомневаются в грамотной затяжке головки блока цилиндров. Мол: «ремонтировались в поле, какие там динамометры». Можно подкорректировать: термины регулировка, настройка не очень подходят. Затяжку не регулируют, а стяжной крепеж не крутят в разные стороны, как гитарный колок, их правильно затягивают. Изменение момента идет только в сторону увеличения.

Например, последовательность затяжки следующая:

1. Обжатие моментом 8 кгс·м.
2. Доворот угловым ключом на 90°.
3. Доворот угловым ключом на 90°.

Должно быть так, а как затянуто — никто не знает. Постепенно раскручиваем болты до момента менее 8 кгс·м. Выравниваем затяжку до 8. Обжимаем на 90° все болты. И еще одна протяжка ГБЦ на 90°. Крепеж старый и какой-нибудь болт может лопнуть, или грани сорвет. Будем выкручивать чуть позже.

Затяжка болтов ГБЦ на дизеле и бензиновом моторе

Затяжка ГБЦ на дизеле проводится так же, как и на моторе с принудительным зажиганием. На дизелях чаще можно встретить чугунную головку, которую иногда, в соответствии с инструкцией обжимают на горячую. Но это не должно волновать: просто открывайте руководство, и выполняйте пункт за пунктом.

Может ли человек чувствовать момент затяжки.

С опытом безусловно приходит способность чувствовать стяжное усилие. Небольшие моменты можно научиться определять почти безошибочно, но с возрастанием нагрузки делать это все труднее.

Протяжка ГБЦ ЯМЗ 236.

Навык очень полезен. Динамометрический ключ — это техническое устройство, которое может выйти из строя. Мышечная память поможет нам держать инструмент под контролем и избежать поломки крепежа.

Как выкрутить болт ГБЦ с сорванными гранями из блока цилиндров

Сначала нужно попробовать выкрутить болт, не применяя режущего инструмента. Стружка и металлическая пыль, не говоря уже об абразиве, попадая в двигатель, не сулят ничего хорошего:

• Головку болта необходимо обстучать в осевом направлении через латунную проставку. Это значительно ослабит прочность соединения.
• Постарайтесь забить внутрь или снаружи головки болта подходящий инструмент. Дюймовый, метрический — уже все равно. Лишь бы держался. Откручивайте.
• Есть такой инструмент — гайкорез. Кольцо, внутрь которого выдвигается режущий зуб. Если позволяют габариты накиньте его на головку болта, вдавите зуб и пробуйте отвинчивать.
• Можно приварить новую гайку.
• Если есть сноровка, воспользуйтесь зубилом. Сначала зубилом, что поострей, внедритесь в головку крепежа. Теперь на этот уступ установите тупой инструмент и резко бейте на откручивание. Метод требует навыка, но он очень эффективен.

Если предыдущие варианты не дали результата, ручной пилой или болгаркой нарежьте шлиц и срежьте головку (сумейте не повредить посадочную поверхность). Распустите остальные болты и снимите головку блока. Обломок торчит высоко — все в ваших руках. Шпильковерт, шведки, крокодилы — вполне подойдут.

Если пришлось высверливать, то после прохождения отверстия сверлом воспользуйтесь экструдером — это конический инструмент с левой резьбой и крутым подъемом витков, который напоминает буравчик. Внедренный в сверление он жестко цепляется за стенки рабочими кромками. Вращайте его против часовой стрелке вместе с застрявшим метизом. Экструдер гораздо эффективнее вбитого внутрь трехгранного напильника.

Признаки неисправности ПГБЦ

Причин прогорания прокладки головки на автомашинах ВАЗ несколько:

• перегрев мотора;
• слабая затяжка болтов ГБЦ;
• трещина в головке блока;
• деформированная поверхность ГБЦ или блока цилиндров.

Основной причиной прогара ПГБЦ является перегрев, температура двигателя определяется по датчику на комбинации приборов. Перегреваться движок может из-за различных факторов:

• недостаточный уровень тосола (антифриза) в системе охлаждения;
• неправильно выставлено зажигание (слишком позднее);
• забит основной охлаждающий радиатор;
• зажаты впускные и выпускные клапана.

При сильном перегреве может выйти из строя головка блока, «залечь» поршневые кольца. Если после замены ПГБЦ прокладка прогорает снова, необходимо выполнять уже более серьезный ремонт, разбираться с причиной повторяющегося дефекта.

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

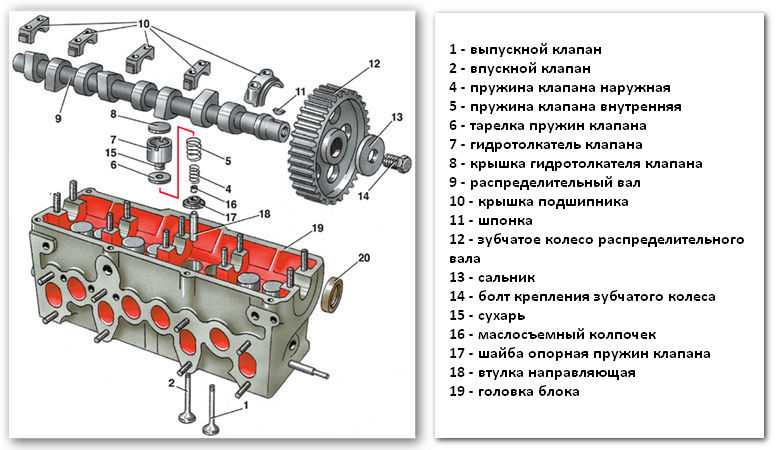

Что нужно для замены ГБЦ?

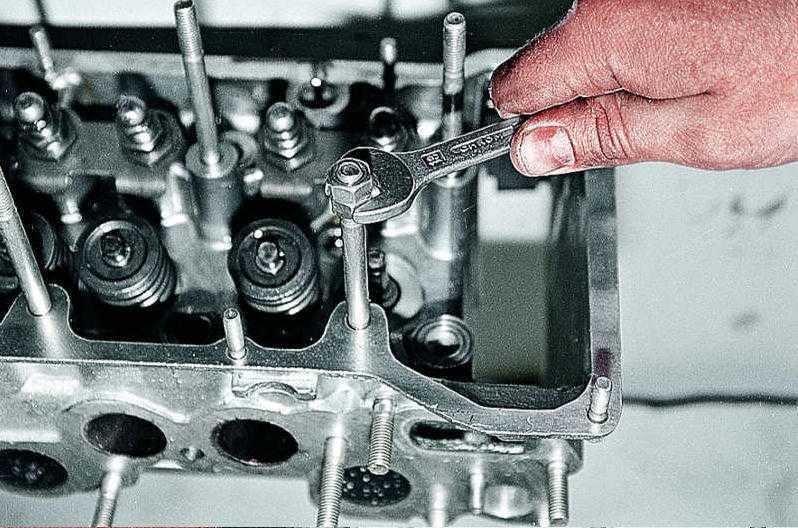

Производить разборку, заменять и восстанавливать ГБЦ на 8-цилиндровом или другом двигателе надо после подготовки инструментов:

• специальная оправка, потребуется для запрессовки маслоотражательных колпачков;
• микрометр, необходим для замера клапанов, а также направляющих элементов;
• развертка, будет использоваться для разворачивания новых втулок;

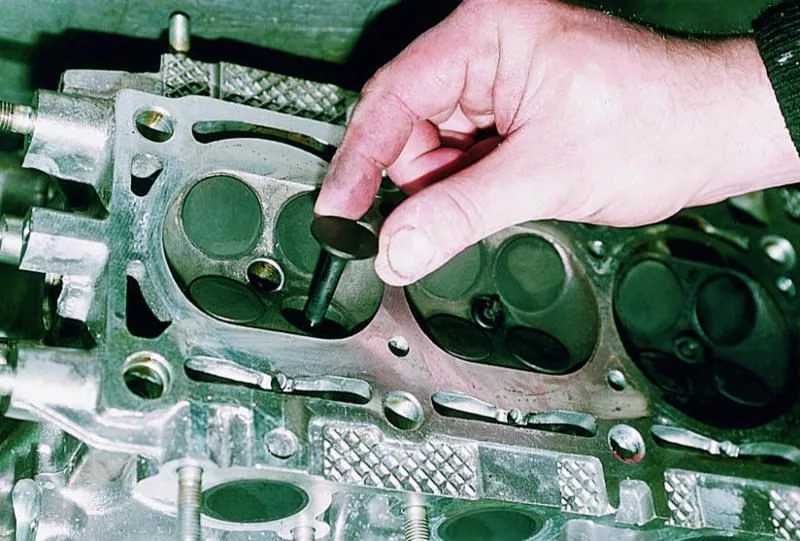

• специальные оправки для демонтажа (выпрессовки), а также установки новых втулок;
• набор зенкеров, предназначены для восстановления седел клапанов;
• специальные приспособления для рассухаривания клапанных пружинных элементов;
• комплект гаечных ключей;
• новая прокладка ГБЦ;
• электроплита, используется для нагрева , если будет выполняться ее дефектовка, а также для прогрева втулок перед запрессовкой.

Перед выполнением ремонта ГБЦ обязательно надо подготовить необходимые запчасти и метки, их состав зависит от модели автомобиля и типа дефекта.

Пользователь Alex ZW рассказал о ремонте ГБЦ, а также о том, что потребуется для выполнения этой задачи.

https://youtube.com/watch?v=XPt_bXDCR6s

Способ 5 – сломался болт ГБЦ

Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.

Плюсы метода:

• нет необходимости разбирать двигатель;
• экономит время.

Возьмите трубку с такими диаметрами:

• Внешний – чуть меньше диаметра болта ГБЦ.
• Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.

Наварите на одну сторону трубки гайку на 17 – 19.

1. Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
2. Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
3. Приварите трубку к шпильке.
4. Ключом выкрутите шпильку.

Другой способ если сломался болт ГБЦ.

Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.

Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.

Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.

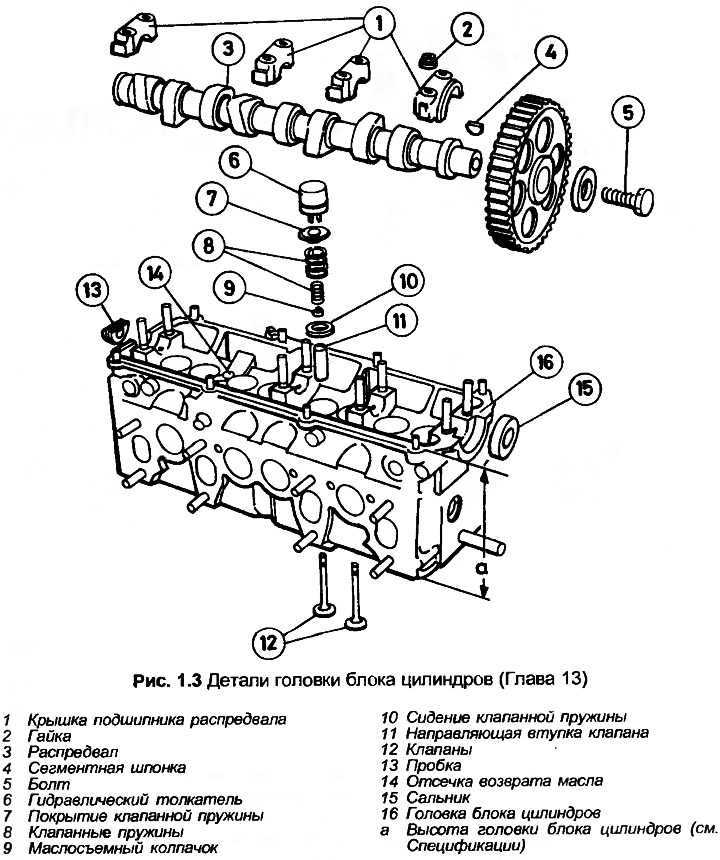

Причины замены головки блока цилиндров

1. Самая распространённая поломка – это деформация плоскости стыка ГБЦ с двигателем (в народе говорят «головку повело»). Появляется она из-за перегрева двигателя. В редких случаях плоскость можно отшлифовать, но из-за того, что точность касания рассчитывается в нанометрах, головку блока рекомендуют сразу менять.
   Появление трещин в системах ГБЦ приводит к разгерметизации и нарушениям в работе всего двигателя: охлаждающая жидкость попадает в камеру сгорания или в масло, газы – в систему охлаждения.
2. Вторая по популярности причина замены ГБЦ – это износ газораспределительного механизма, который случается из-за «масляного голодания» двигателя. Это состояние появляется в следующих случаях:
   • низком уровне масла;
   • неисправностях в системе смазки;
   • износе масляного насоса или подшипников скольжения коленвала.

   Характерный симптом «масляного голодания» — шум в головке блока. Следить за давлением масла помогает умная система контроля, которая сигнализирует о неисправностях красной лампочкой в виде маслёнки на приборной панели.

Прокладка головки блока цилиндров. Показания для замены

Одной из самых важных прокладок в автомобиле считается ГБЦ. Находясь в стыке между головкой блока и самим блоком цилиндров, она помогает сохранять герметичность в системе двигателя.

Вот некоторые «симптомы», которые могут говорить о её износе:

• Подтекание масла или охлаждающей жидкости в месте соединения ГБЦ и блока цилиндров.
• Появление на масляном щупе белой субстанции.
• Выхлопной газ становится белого цвета (антифриз попадает в газораспределительную систему).
• Видны пузырьки в радиаторе или в расширительном бачке.

Когда объём охлаждающей жидкости уменьшается, а видимой течи нет, или повышается уровень масла – это прокладка ГБЦ требует замены.

! Повторно прокладку ГБЦ устанавливать нельзя, так как даже неизношенная, она теряет свойство герметичности. Поэтому, при каждом вскрытии ГБЦ меняют и прокладку.

Рекомендация механиков «АвтоТехЭксперт»

Если Вы заметили:

• посторонний шум в двигателе;
• машина едет медленнее обычного – «не тянет»;
• маслёнка на панели мигает на холостых оборотах двигателя или вообще не гаснет,
  то не стоит ехать на таком автомобиле. Заглушите двигатель, вызовите эвакуатор и отправляйтесь на СТО. Последствия нехватки масла могут быть фатальными: от заклинивания распредвалов, до повреждения поршней и цилиндров.

Лучше провести компьютерную диагностику авто и выявить проблему заранее!

СТО «АвтоТехЭксперт» проводит ремонт автомобилей в Минске, а в случае необходимости предоставляет всем клиентам помощь эвакуатора.

Свяжитесь с нами по телефонам:

• + 375 29 350 47 46;
• + 375 17 226 40 30.

На нашем сайте работает услуга онлайн-записи на сервис.

Способ 5 – сломался болт ГБЦ

Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.

Плюсы метода:

• нет необходимости разбирать двигатель;
• экономит время.

Возьмите трубку с такими диаметрами:

• Внешний – чуть меньше диаметра болта ГБЦ.
• Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.

Наварите на одну сторону трубки гайку на 17 – 19.

1. Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
2. Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
3. Приварите трубку к шпильке.
4. Ключом выкрутите шпильку.

Другой способ если сломался болт ГБЦ.

Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.

Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.

Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.

Перед снятием головки цилиндров обратить внимание на следующее:

• Головку цилиндров снимать только на холодном двигателе.
• Головка цилиндров для восьмицилиндровых двигателей имеет отличную конструкцию от головок цилиндров, выпущенных после 1978 года для тех же двигателей.
• При повреждениях привалочной плоскости гоповки цилиндров ее можно профрезеровать.
• Каждая головка цилиндров фиксируется на блоке цилиндров двумя установочными штифтами и крепится 18 болтами, по 6 болтов на каждый цилиндр.
• Прокладка головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром отверстия цилиндров. Кроме того, конструкция прокладок изменялась в течение года, поэтому при покупке прокладки обязательно указывайте номер двигателя.
• В процессе эксплуатации подтягивание болтов крепления головки цилиндров не требуется.
• Крепление головки цилиндров производится только на холодном двигателе.
• Резьба болтов крепления головки цилиндров покрыта слоем никеля: во избежание повреждения резьбы в блоке при замене использовать только такие болты.
• Для защиты резьбы рекомендуется использовать пасту «Helicoil».
• Снятие и установку головки цилиндров можно выполнять на двигателе, установленном на автомобиле.
• Капот автомобиля поставить в вертикальное положение как при снятии двигателя.
• Отсоединить провода от аккумуляторной батареи.
• Слить охлаждающую жидкость из системы охлаждения, отвернув сливные пробки с левой и правой стороны блока цилиндров.
• Снять топливные трубки.
• Отвернуть болты крепления выпускных трубопроводов на обоих головках цилиндров.
• Повернуть коленчатый вал двигателя до ВМТ в 1-м цилиндре. При этом метка на торцевой стороне поверхности блока цилиндров и нулевая отметка на шкиве должны совпасть как показано на рисунке.

• В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески, снять насос вместе со шлангами и отвести в сторону. Снять детали привода гидросистемы.
• Краской нанести метки на звездочки распределительных валов и цепь привода, даже если снимается только одна головка цилиндров.

• Отвернуть болт крепления звездочки на распределительном валу, удерживая распределительный вал в средней части от проворачивания ключом в средней части или между зубьями звездочки и цепью привода поставить стопор соответствующей формы. Болт крепления до конца не отворачивать.
• Снять звездочку с распределительного вала, при необходимости, легкими ударами молотка с пластмассовой рабочей поверхностью, затем отвернуть болт крепления звездочки. Во избежание соскакивания цепи с других звездочек цепь закрепить.

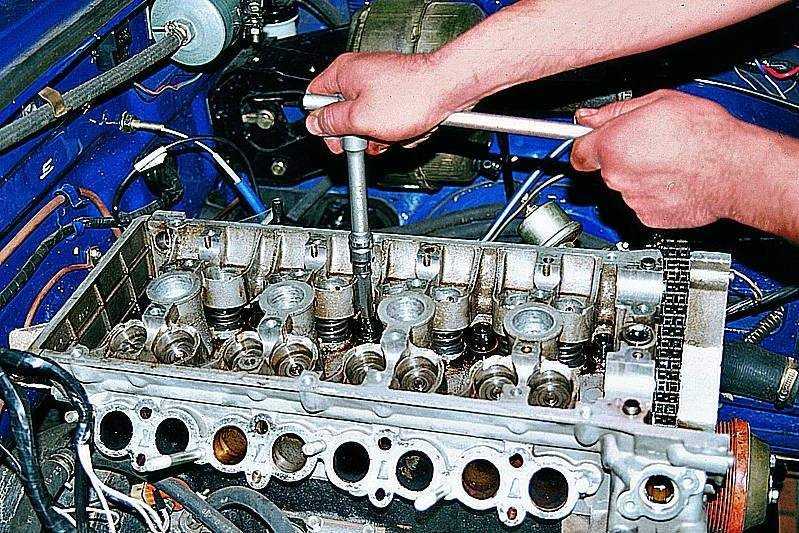

Устанавливаем головку ВАЗ 2109 на место

Ставим головку блока на своё законное место и наблюдаем, чтобы прокладка не куда не съехала. Далее в работу вступит динамометрический ключ, при помощи которого нужно будет закручивать болты с нужным моментом силы. Также порядок закручивания нужно тоже соблюдать. На картинке ниже показан порядок закручивания болтов.

Теперь что касается усилия, с которым необходимо заворачивать болты. Выполнять это следует в четыре этапа:

Сначала моментом силы 20 Нм

Второй прием моментом 75-85 Нм

Затягиваем еще каждый болт на 90 градусов

Окончательно заворачиваем на 90 градусов

После всего, что проделали нужно установить все то, что было снято залить жидкость охлаждения, подключить все провода и датчики, шланги. И можно проверять проделанную работу, если же вы заметите подтеки, то нужно будет проделывать все заново.

Цена прокладки головки блока цилиндров (ГБЦ) составляет около 350 рублей.

Двигатель является одним из самых важнейших агрегатов в автомобиле, а прокладки ГБЦ являются одной из самых уязвимых его частей, потому как делают их из не очень качественного материала. Последствия от этой неисправности могут значительно ударить по вашему карману, а иногда и привести к капитальному ремонту всего двигателя. Поэтому нужно регулярно следить за состоянием прокладок ГБЦ и при необходимости проводить их замену.

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

2.1k

Как правильно проверить уровень масла в двигателе

13.1k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Замена прокладки ГБЦ двигателя ЗМЗ-406

Обычно прокладку головки блока меняют при следующих повреждениях:

— Прорыв газов в систему охлаждения;

— Попадание в систему охлаждения масла;

— Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).

Снятие

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

Снять распределительные валы (описано в статье — Замена распредвалов двигателя ЗМЗ-406)

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

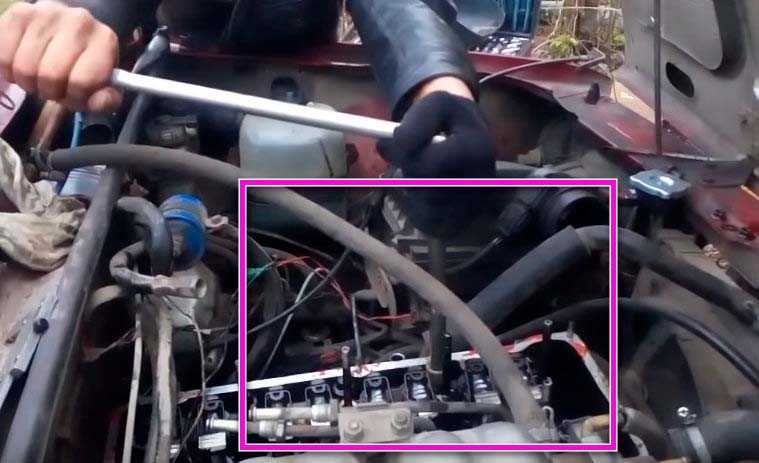

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…

Снимаем головку блока цилиндров…

Отделяем и снимаем прокладку под головкой

Установка

Устанавливают головку блока в порядке, обратном снятию.

Перед установкой нужно очистить прилегающие поверхности головки и блока от остатков герметика и прокладки.

Провести общую дефектацию головки цилиндров.

Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейки.

Если зазор превышает 0,1 мм, головку нужно заменить.

Порядок затяжки болтов крепления головки блока показан на рисунке.

Болты крепления головки блока затянуть в два этапа:

Источник

Инструмент

Отметим, что при демонтаже головки с мотора хоть приходится много чего откручивать и снимать, но эти работы вполне можно выполнить в гаражных условиях самостоятельно, имея под рукой только основные инструменты, специфических ключей и приспособлений никаких не потребуется.

Снятие головки «Ока» делается с помощью:

• Набор ключей (рожковые, накидные, торцевые, головки с воротками);
• комплект шестигранников;
• Отверточки;
• Ветоши;
• Емкость для сбора ОЖ;

Также обязательно потребуется новая прокладка по ГБЦ, поскольку она является одноразовой, и с какой бы целью не снималась головка, обязательно проводиться замена прокладки головки блока. Дополнительно нужна будет прокладка клапанной крышки, сальники распред. вала и прокладки под выпускные трубы и впускной коллектор.

Отметим, что сложность выполнения демонтажа во многом зависит от того, для чего именно ГБЦ снимается. Если просто нужно заменить прокладку под ней, то разбирать придется не особо много. Если же она снимается, для того, чтобы разобрать головку и провести ремонт, то придется демонтировать больше элементов. Ниже будет описана полная инструкция по разборке, но упомянут и простой демонтаж.
