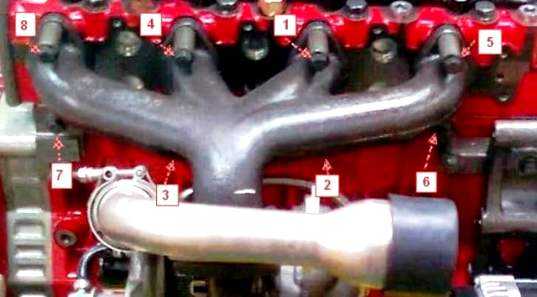

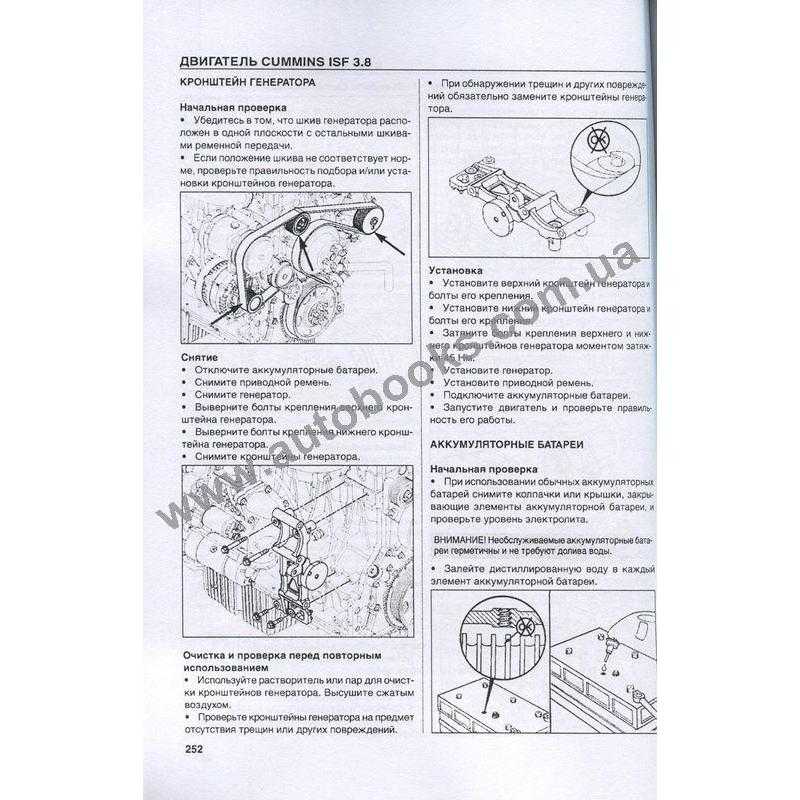

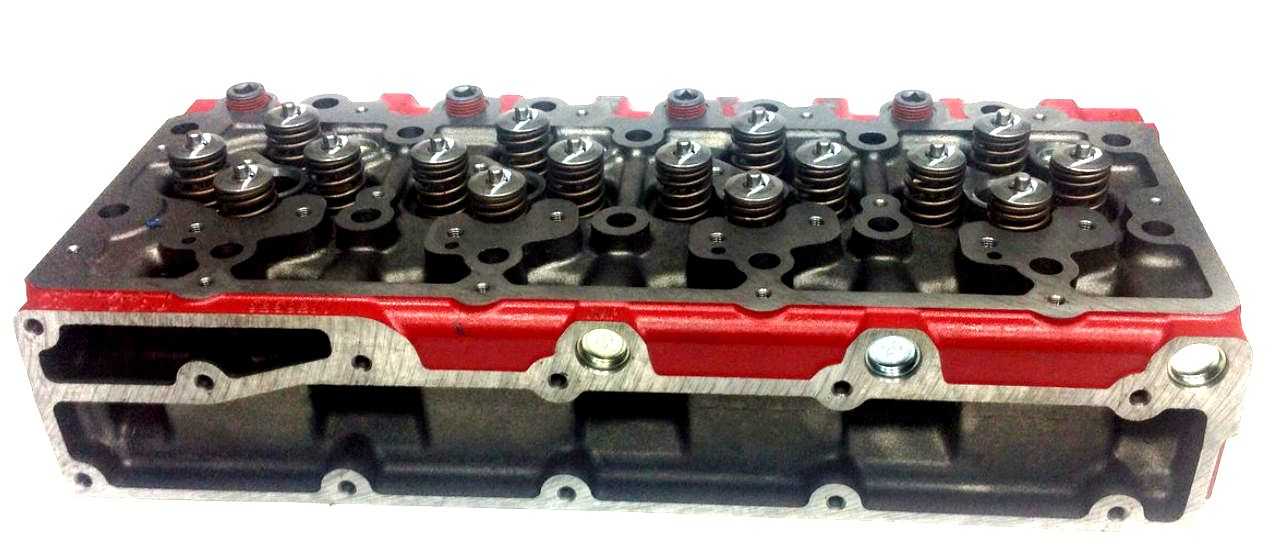

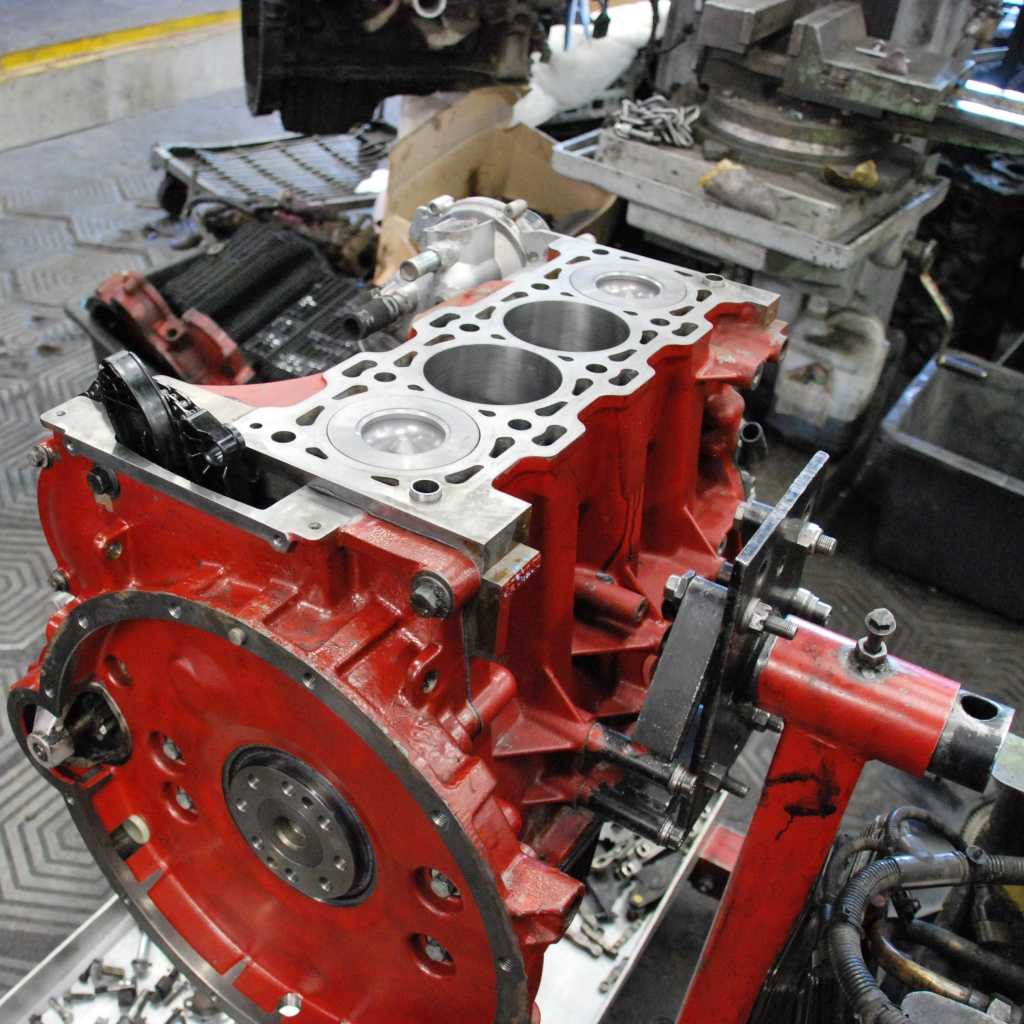

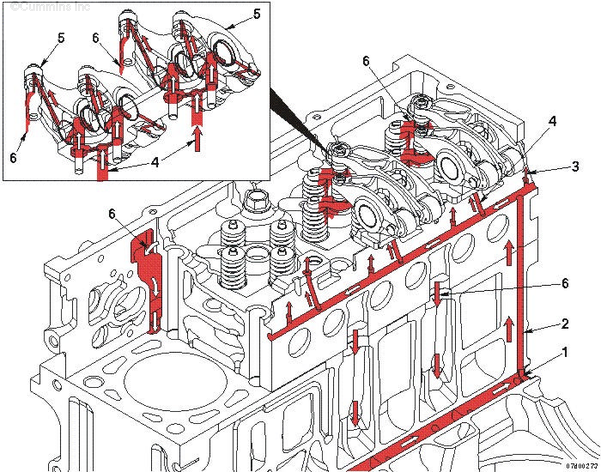

Снятие и установка гбц двигателя cummins isf3.8

Замена прокладки под головкой цилиндра в двигателях ЯМЗ-236 и ЯМЗ-238

Прежде всего головку цилиндров следует снимать лишь для устранения неисправностей деталей цилиндропоршневой группы, прокладки головки цилиндров, клапанов или для замены самой головки. Не стоит также доверять этот процесс любителю и как можно скорее обратиться за помощью к профессионалам.

Снятие ГБЦ необходимо проводить в определенном порядке:

В начале следует слить всю охлаждающую жидкость из системы охлаждения мотора.

После этого отсоедините от ГБЦ все трубопроводы, чтобы в дальнейшем защитить их внутренние полости от попадания пыли и грязи.

Снимите крышку головки цилиндров.

Отверните гайки скоб крепления форсунок.

Снимите форсунки (рис. 1). Это поможет вам защитить распылитель от ударов и засорения отверстий.

Отверните гайки креплений осел коромысел.

Снимите оси коромысел в сборе с коромыслами и извлечь штанги.

Отверните гайки крепления головки цилиндров (рис. 2)

Важно соблюдать правильную последовательность, обратную затяжке.

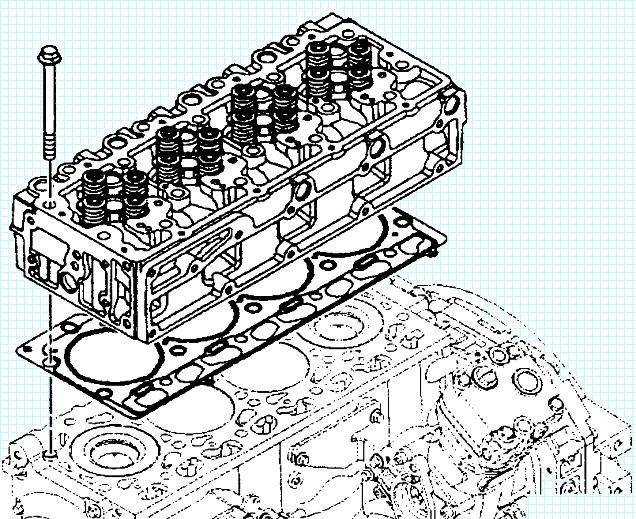

Снимите ГБЦ с двигателя и оцените ее состояние. При необходимости вы можете снять прокладку с головки цилиндров.

 Проверьте состояние гильз цилиндров, после чего закройте отверстия, дабы защитить их от грязи и пыли.

Форсунки (рис. 1)

Гайки крепления головки цилиндров (рис. 2)

Примечание: Отворачивайте гайки крепления индивидуальных головок цилиндров не менее чем за три приема:

• 1 прием — до 147.118 Н-м (15.12 кгс-м)

• П прием — до 49.39 Н-м (5.4 кгс-м)

• Ш прием — вывернуть гайки.

Обратная установка ГБЦ происходит в обратном порядке, но перед установкой протрите ветошью привалочные плоскости блока цилиндров, бурта гильзы цилиндров и головку цилиндров. Если вы хотите повторно использовать прокладки головки цилиндров, то необходимо использовать ту же головку цилиндров без следов прорывов газов и разрушения газового стыка.

Соблюдайте последовательность!

Обзор двигателя ВАЗ-автомобиля Лада Гранта Лифтбек

Двигатель ВАЗ-21116 автомобиля Лада Гранта Лифтбек — рабочим объемом 1,6 л, восьмиклапанный, создан на базе двигателя ВАЗ-2111. Он имеет увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал.

Диаметр цилиндров оставлен прежний — 82 мм, ход поршня увеличен до 75,6 мм в отличие от 71 мм у базового двигателя. В опорах коренных подшипников установлены масляные форсунки.

Рис.12. Поперечный разрез двигателя ВАЗ-21116 автомобиля Лада Гранта объемом 1,6 л.

1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя 3 коленчатый вал; 4 масляный фильтр; 5 — каталитический коллектор; 6 — насос охлаждающей жидкости; 7 — поршень; 8 — датчик концентрации кислорода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — диагностический штуцер топливной рампы; 13 ресивер; 14 — кронштейн крепления наконечника оболочки троса; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки указателя уровня масла; 30 — шатун; 31 маховик; 32 блок цилиндров; 33 прокладка поддона картера; 34 — указатель уровня масла; 35 — маслозаборник

В головке блока цилиндров двигателя Лада Гранта Лифтбек ВАЗ-2190 находятся один распределительный вал, восемь клапанов и восемь толкателей клапанов с регулировочными шайбами. Опоры распределительного вала выполнены в головке.

К верхней плоскости головки болтами крепятся два корпуса подшипников распределительного вала. Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной.

В заглушке головки блока цилиндров установлен датчик положения распределительного вала, а на заднем конце вала установлен штифт, предназначенный для определения датчиком положения вала.

Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом.

Снятие и установка головки блока цилиндров двигателя ВАЗ-21116 автомобиля Лада Гранта Лифтбек

Работы по снятию головки блока цилиндров Лада Гранта:

— Сливаем из двигателя охлаждающую жидкость.

— Снимаем наконечники высоковольтных проводов со свечей.

— Снимаем крышку головки блока цилиндров.

— Снимаем шкив распределительного вала.

— Болты крепления головки блока доступны при установленном распредвале, но необходим торцовый ключ со специальной головкой.

— Головку блока цилиндров Лада Гранта ВАЗ-2190 можно снять в сборе с ресивером и выпускным коллектором. Но если головку снимают для ее ремонта, то ее лучше предварительно разобрать.

— Снимая корпус термостата со шпилек головки блока цилиндров.

— Отворачиваем гайку и болт верхнего крепления задней крышки ремня привода ГРМ.

— Равномерно, в несколько приемов, отворачиваем 10 болтов крепления головки блока цилиндров.

— Немного оттянув в сторону заднюю крышку ремня привода ГРМ, снимаем головку блока цилиндров.

— Снимаем прокладку головки блока цилиндров и вынимаем две направляющие втулки из посадочных мест.

Работы по установке головки блока цилиндров Лада Гранта ВАЗ-2190:

— Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

— Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

— Отчищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

— При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки не допускается.

— Устанавливаем направляющие втулки головки в посадочные места блока цилиндров.

— Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

— Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие отверстия головки.

Как выполняется шлифовка головки блока цилиндров

Работы по шлифовке головки блока цилиндров лучше выполнять на СТО, где имеется требуемое оборудование, а также специалисты, знакомые с подобной работой. Сам процесс шлифовки проходит следующим образом:

1. Первым делом специалист определяет плоскость головки блока цилиндров. Для этого можно использовать щупы и обычную стальную линейку (если она не имеет дефектов, изгибов и одинакова по толщине). Линейка прикладывается к нижней плоскости диагонально, а щупы вставляются в зазоры, присутствующие между поверхностью ГБЦ и приложенной линейкой;
2. Если в результате замеров были обнаружены неровности, проводится проверка ГБЦ на наличие крупных трещин. Это обязательно сделать, поскольку нет никакого смысла шлифовать треснувшую деталь — она не сможет работать должным образом;
3. Далее начинается поиск микротрещин. Это можно сделать при помощи специального оборудования на СТО или методом покрытия ГБЦ краской. Для этого головка блока цилиндров предварительно очищается от грязи, после чего на нее наносится краситель. Далее краситель стирается, и места, где он остался, указывают на наличие небольших трещин. Есть еще второй способ проверки — ГБЦ нагревается и опускается в специальную ванну с жидкостью, на поверхности которой при наличии трещин будут появляться пузырьки воздуха;
4. Обнаружив микротрещины, которые можно устранить, необходимо это сделать, перед тем как приступать к шлифовке;
5. Далее наступает сам процесс шлифовки. Он проводится на специальном фрезерно-шлифовальном станке при помощи специального круга. При этом нужно обладать данными о том, какая максимальная глубина шлифовки возможно для конкретной головки блока цилиндров. Глубина отличается, в зависимости от того, на каком двигателе будет установлена ГБЦ.

Важно: Если глубина повреждений превышает максимально допустимую глубину снятия поверхности ГБЦ при шлифовке, скорее всего, деталь придется заменить. В редких случаях решить проблему можно установкой меньшей по толщине прокладки ГБЦ

При выполнении работ по шлифовке головки блока цилиндров критически важен профессионализм мастера, который выполняет работу. От качества шлифовки будет зависеть герметичность системы и в целом работа двигателя. Поэтому не рекомендуется выполнять шлифовки ГБЦ самостоятельно без должного оборудования и навыков.

Скачать/Распечатать тему Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Ответы на часто задаваемые вопросы по ГБЦ ЯМЗ

Как правильно и какой стороной ставить прокладку ГБЦ на двигателе ЯМЗ-238?

Ответ: Прокладку на головку блока цилиндров двигателя ЯМЗ-238 можно поставить лишь одной стороной, так как по другому она не сможет встать на место.

Как узнать – пробита ли прокладка под коллектором?

Ответ: Чтобы узнать, испорчена ли прокладка, достаточно взглянуть под ГБЦ. Если из под нее выходят выхлопные газы и течет масло, плохо работает печка, мотор троит и перегревается, а также на свечах появляется значительно заметный нагар, то прокладка определенно испорчена. В случае, если таких проблем у вас нет, то с прокладкой все в порядке.

Признаки пробитой прокладки головки блока цилиндров

Дефектные элементы подразделяют на прогоревшие и пробитые. Считается, что пробитая прокладка — это более общее понятие, а прогоревшая — это та, которая утратила свои уплотняющие свойства в результате воздействия раскаленных газов. Это вполне правомерно, но практически суть неисправности и ремонт сводятся к одному: деталь потеряла герметичность и требует замены. Определить тип повреждения прокладки ГБЦ можно по сопутствующим ему признакам.

Масло или антифриз вытекают наружу

Перед тем, как исправить неполадку, убедитесь, что течет именно из-под головки, а, например, не из-под клапанной крышки. Течи лечат сверху вниз. Уровень масла и наличие в нем антифриза или эмульсии проверяются обязательно.

Вода (или охлаждающая жидкость) пошла в масло

Типичные симптомы неисправности:

• Падение уровня в расширительном бачке.
• Образование водомасляной эмульсии (она появляется сначала на крышке маслозаливной горловины, потом на щупе).
• Увеличение уровня масла.
• Может наблюдаться парение из выхлопной трубы или из сапуна, если его отсоединить.

Вода пошла в цилиндр

Газы в камере сгорания прожгли металлическое кольцо прокладки и прорвались в полость рубашки блока. При этой неисправности вода и газы взаимно проникают друг в друга:

1. В расширительном бачке булькает, а если открыть его пробку или горловину радиатора — пахнет гарью.
2. Свеча зажигания дефектного цилиндра чистая, как новая.
3. При пуске уровень в расширительном бачке поднимается, так как газы идут в рубашку охлаждения.
4. При выключении зажигания вода уходит в цилиндр и уровень падает, а в процессе работы он нестабилен.
5. Появляется выхлоп белого цвета.
6. В зависимости от количества охлаждающей жидкости и состояния цилиндро-поршневой группы, вода из цилиндра через лабиринт колец просачивается в поддон, где попадает в масло. Далее, в процессе работы мотора, она смешивается со смазкой, образуя эмульсию.
7. Мотор может работать неравномерно.
8. При недостаточном уровне охлаждающей жидкости температура двигателя будет расти, а печка работать все слабее. В салоне похолодает.

Масло пошло в воду

Неисправность, которая встречается реже других. Для того чтобы это произошло, нужно чтобы подающий масляный канал соединился с зарубашечным пространством. Площадь его очень мала по сравнению с размерами отверстий под цилиндры или полости системы охлаждения. Кроме того, он часто снабжен металлическим кольцом. Таким образом, вероятность его участия невелика. И все же случается, что масло идет в воду. Появления масляной пленки следует ждать в расширительном бачке.

Переход газов из цилиндра в цилиндр

Если между цилиндрами прогорела прокладка ГБЦ, газы перетекают из одного цилиндра в другой. Обычно это случается между вторым и третьим (посередине головки блока, где искривленная поверхность приподнимается и прилегает хуже всего). Неисправность характеризуется потерей компрессии, нарушением равномерности работы и ухудшением пуска.

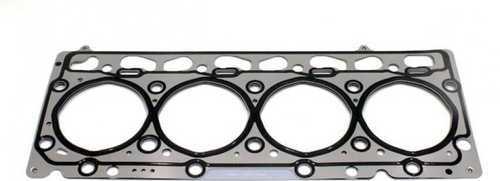

Что такое прокладка ГБЦ в автомобиле?

В корпусе мотора сделано много технических отверстий (по ним подается масло для смазки или отводится после обработки всех механизмов обратно в поддон), в том числе и сами цилиндры. Сверху на него надевается головка. В ней сделаны отверстия для клапанов, а также крепления для газораспределительного механизма. Сверху конструкция закрывается клапанной крышкой.

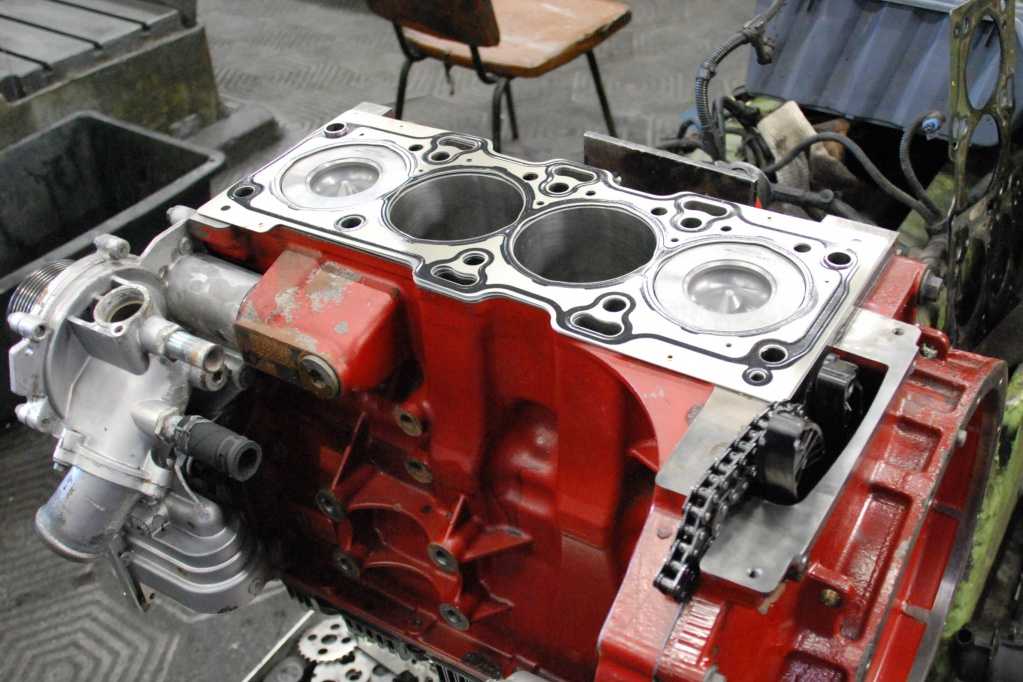

Прокладка гбц находится между блоком и головкой. В ней сделаны все необходимые отверстия: технические, для крепления и для цилиндров. Размеры и количество этих элементов зависит от модификации мотора. Здесь же имеются отверстия для циркуляции тосола по рубашке мотора, который обеспечивает охлаждение двс.

Прокладки изготавливаются из паронита или металла. Но бывают также асбестовые аналоги или из эластичного полимера. Некоторые автомобилисты используют вместо прокладки термостойкий силиконовый герметик, однако это не рекомендуется делать, так как излишки вещества после сборки мотора можно удалить только снаружи. Если силикон частично перекроет какое-либо отверстие (а это исключить крайне сложно), то это может отрицательно повлиять на работу двигателя.

Данную деталь можно легко найти в любом магазине автозапчастей. Стоимость ее невысокая, а вот работа по ее замене будет стоить хозяину авто немаленькой суммы. Конечно, это тоже зависит от модели двигателя.

Высокая стоимость работ обуславливается тем, что замену прокладки можно выполнить только после разборки агрегата. После сборки нужно настраивать ГРМ и выставлять его фазы.

Вот основные функции прокладки ГБЦ:

• Удерживает газ, образовавшийся после воспламенения ВТС, от выхода за пределы корпуса мотора. Благодаря этому цилиндр сохраняет компрессию, когда смесь топлива и воздуха сжимается или происходит расширение после воспламенения;
• Предотвращает попадание моторного масла в полость с антифризом;
• Предотвращает утечку моторного масла или тосола.

Данный элемент относится к категории расходных материалов, так как со временем он приходит в негодность. Так как в цилиндрах создается большое давление, то износившийся материал может пробить, или прогореть. Допускать такое нельзя, а если это произошло, необходимо в кратчайшие сроки заменить деталь. Если проигнорировать необходимость в ремонте, можно испортить двс.

Динамометрический ключ своими руками

Контроль момента затяжки с помощью безмена

Динамометрические ключи, особенно те разновидности, которыми удобно пользоваться, стоят весьма дорого, поэтому многих автомобилистов интересует, как сделать такое устройство из подручных средств с минимальными затратами. Понимая принцип работы динамоключа, можно сделать его из обычного рожкового или накидного ключа, безмена на 20 кг и трубы длиной 0,5 м. Труба должна быть металлической и такого диаметра, чтобы в ней легко помещалась рукоятка ключа. Проделав отверстия в трубе, закрепляют весы под углом 90 градусов к трубе. Изготовленный из указанных деталей динамо-ключ позволяет затягивать болты, гайки с моментом не более 100 Нм. Однако точность этого прибора оставляет желать лучшего.

Очистка системы вентиляции картера на ВАЗ 2108

Во время эксплуатации автомобиля автовладелец зачастую сталкивается с проблемами засорения той или иной детали. Чистить детали в автосервисе дорого, поэтому многие решают проводить данные операции самостоятельно. В данной статье мы узнаем, что нужно делать для того, чтобы прочистить систему вентиляции картера автомобиля. Итак, что же может повлечь за собой засорение системы вентиляции картера. При загрязнении системы вентиляции картера повышается риск увеличения давления в данной детали, то есть в картере. Если давление подскочит, то со временем, через сальники потечет масло, что приведет еще и к замене сальников, а если вы до этого еще и поменяете, то это будет вдвойне обидно. Ну ладно, перейдем к очистке системы вентиляции. Для того, чтобы прочистить вентиляционную систему, нам понадобится для начала открыть капот. Теперь достаем инструменты и приступаем к работе. Ключом на десять откручиваем гайку, держащую крышку, которая прикрывает воздушный фильтр и убираем шайбу.

Далее отстегиваем четыре зажима, которые держат крышку в четырех местах, по кругу крышки. Данные зажимы натягиваются с помощью пружин.

Теперь снимаем крышку фильтрующего элемента и вытаскиваем оттуда сам фильтр.

Посмотрите в каком состоянии находится фильтр, если он весь загрязненный, то выкидывайте его от греха подальше.

Далее ослабляем хомуты и отсоединяем шланги от патрубков, которые находятся на крышке блока цилиндров.

Когда шланги будут отсоединены, отворачиваем четыре крепежные гайки, которые держат корпус воздушного фильтра.

Теперь можно снять корпус фильтра с направляющих шплинтов. При снятии корпуса нам потребуется также снять шланг, по которому циркулирует теплый воздух. Для этого ослабляем силу затяжки держащего хомута.

Далее отсоединяем пластиковый держатель от шланга, а затем снимаем шланг, который находится на съемной, верхней части блока цилиндров.

Затем отворачиваем гайку и демонтируем кронштейн от троса акселератора. Оставляем кронштейн на тросе, он не будет мешать при работе, а останется мирно висеть на тросе. Теперь нам понадобится снять крышку ГБЦ (Главный Блок Цилиндров). Для того, чтобы снять крышку блока цилиндров нам понадобится отвернуть две держащие гайки, крышки блока цилиндров.

Снимаем крышку блока цилиндров.

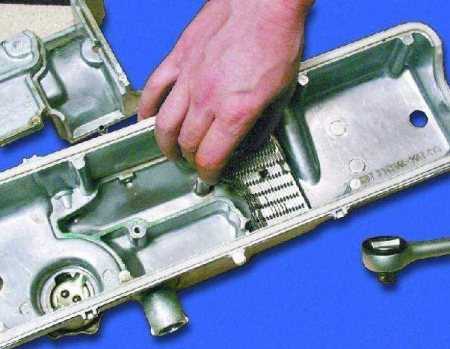

Во внутренней части крышки блока цилиндра имеется два болта, которые потребуется открутить. Далее снимаем с крышки корпус маслоотделителя.

После снятия маслоотделителя, мы увидим, что на крышке осталась какая-то сеточка. Снимаем ее и начинаем очистку всех деталей, которые были сняты.

Для того, чтобы промыть детали, я воспользовался керосином, данная жидкость очень хорошо удаляет нефтепродукты с запчастей.

Когда все детали будут очищены, можно собирать все в обратном направлении. На крышке блока цилиндров, нам потребуется заменить прокладку, данную прокладку можно приобрести в любом магазине автомобильных запчастей.

Гайки, которые крепят крышку головки блока, нужно затянуть с помощью момента 2,0—4,5 Н·м (0,20—0,45 кгс·м). Ну вот и все, работа по очистке системы вентиляции картера автомобиля ВАЗ 2106 закончена. Сделали мы это без затрат денег и времени, так что все остались довольны. Удачного ремонта. Всем пока.

Система вентиляции картера автомобиля ВАЗ 2106. Очистка и промывка.

промывка деталей системы вентиляции картера на двигателях автомобилей ваз 2108, ваз 2109, ваз 21099

Снятие маслоотделителя системы вентиляции картера ВАЗ 21213, 21214 (Нива)

Затягиваем болты на двигателе правильно

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

В приведённой ниже таблице мы обозначили моменты затяжки всех резьбовых соединений на двигателе ВАЗ-2112.

Момент затяжки резьбовых соединений (таблица)

Деталь	Резьба	Момент затяжки, Н·м (кгс·м)
Двигатель
Болт крепления головки цилиндров	М12х1,25	Болты крепления ГБЦ необходимо затягивать в четыре приема: 1 – моментом 20 Н·м (2 кгс); 2 – моментом 69,4–85,7 (7,1–8,7 кгс); 3 – довернуть на 90°; 4 – снова довернуть на 90°.
Гайка шпильки крепления впускной трубы и выпускного коллектора	М8	20,87–25,77 (2,13–2,63)
Гайка крепления натяжного ролика	М10×1,25	33,23–41,16 (3,4–4,2)
Гайка шпильки крепления корпуса подшипников распределительного вала	М8	18,38–22,64 (1,87–2,31)
Болт крепления шкива распределительного вала	М10	67,42–83,3 (6,88–8,5)
Болт крепления корпуса вспомогательных агрегатов	М6	6,66–8,23 (0,68–0,84)
Гайка шпильки крепления выпускного патрубка рубашки охлаждения	М8	15,97–22,64 (1,63–2,31)
Болт крепления крышек коренных подшипников	М10х1,25	68,31–84,38 (6,97–8,61)
Болт крепления масляного картера	М6	5,15–8,23 (0,52–0,84)
Гайка болта крышки шатуна	М9х1	43,32–53,51 (4,42–5,46)
Болт крепления маховика	М10х1,25	60,96–87,42 (6,22–8,92)
Болт крепления насоса охлаждающей жидкости	М6	7,64–8,01 (0,78–0,82)
Болт крепления шкива коленчатого вала	M12х1,25	97,9–108,78 (9,9–11,1)
Болт крепления подводящей трубы насоса охлаждающей жидкости	М6	4,17–5,15 (0,425–0,525)
Гайка крепления приемной трубы глушителя	М8×1,25	20,87–25,77 (2,13–2,63)
Гайка крепления фланца дополнительного глушителя	М8×1,25	15,97–22,64 (1,63–2,31)
Гайка крепления троса сцепления к кронштейну двигателя	М12х1	14,7–19,6 (1,5–2,0)
Болт крепления кронштейна передней опоры подвески двигателя	М10х1,25	32,2–51,9 (3,3–5,5)
Гайка болта крепления передней опоры подвески двигателя	М10	41,65–51,45 (4,25–5,25)
Гайка болта крепления левой опоры подвески силового агрегата	М10	41,65–51,45 (4,25–5,25)
Гайка крепления кронштейна левой опоры подвески силового агрегата	М10	31,85–51,45 (3,25–5,25)
Болт крепления задней опоры подвески силового агрегата	М10х1,25	27,44–34 (2,8–3,47)
Гайка болта крепления кронштейна задней опоры подвески силового агрегата	М12	60,7–98 (6,2–10)
Болт крепления маслоприемника к крышке коренного подшипника	М6	8,33–10,29 (0,85–1,05)
Болт крепления маслоприемника к насосу	М6	6,86–8,23 (0,7–0,84)
Болт крепления масляного насоса	М6	8,33–10,29 (0,85–1,05)
Болт крепления корпуса масляного насоса	М6	7,2–9,2 (0,735–0,94)
Пробка редукционного клапана масляного насоса	М16х1,5	45,5–73,5 (4,64–7,5)
Штуцер масляного фильтра	М20×1,5	37,48–87,47 (3,8–8,9)
Датчик контрольной лампы давления масла	М14х1,5	24–27 (2,45–2,75)
Гайка крепления карбюратора	М8	12,8–15,9 (1,3–1,6)
Гайка крепления крышки головки цилиндров	М6	1,96–4,6 (0,2–0,47)

Инструмент для замеров

Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.

Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.

Такой ключ используют для производства замера момента затяжки.

Когда головку блока цилиндров нужно шлифовать

Любые дефекты, которые влияют на плотность и герметичность прилегания головки блока к самому блоку цилиндров двигателя приводят к появлению неисправностей и/или сбоев в работе ДВС. Наиболее частой причиной, по которой головку приходится шлифовать в рамках ремонта мотора является перегрев двигателя. Достаточно распространенной проблемой также считается нарушение правил обтяжки головки во время сборки двигателя, после чего происходит деформация корпуса ГБЦ.

Чаще всего внеплановую дефектовку головки проводят в том случае, когда возникают проблемы с прокладкой головки блока. Указанная прокладка может прогореть, в результате чего возникает прорыв газов из камеры сгорания, через нее возможны утечки моторного масла или антифриза. Перед заменой необходимо точно определить причину, почему прогорела или пробита прокладка ГБЦ.

Такой ремонт показан любым агрегатам независимо от того, какие работы проводятся (замена распределительного вала, прокладки или другие)

Если иначе, после снятия головки и разборки стоит уделить повышенное внимание состоянию поверхности параллельно выполнению других операций

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Устройство ГБЦ независимо от типа двигателя — схоже. Внутри находится газораспределительный механизм, а сам корпус является составляющей камеры сгорания и имеет специальные каналы, предназначенные для циркуляции масла и антифриза. Благодаря должному прилеганию ГБЦ, соблюдается герметичность всех систем, и мотор работает с максимальным КПД. Головка блока состоит из сплава алюминия с другими металами, а болты, которые используются для затяжки, – из стали. Повышенная температура заставляет металлы расширяться, но с разной степенью интенсивности, поэтому в случае ошибок при установке возникающее напряжение корпуса способствует появлению трещин.

Демонтаж

ДВИГАТЕЛЬ — МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Задняя крышка ремня ГРМ.СИСТЕМА ОХЛАЖДЕНИЯ: МОДИФИКАЦИЯ К, объём 1,8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.ДВИГАТЕЛЬ — МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Прокладка клапанной крышки.ПРЕДОСТЕРЕЖЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива

Примите меры безопасности, исключающие возникновение пожара или взрыва.ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.ВНИМАНИЕ: Снимая головку цилиндров, будьте внимательны, чтобы не повредить кислородный датчик.ВНИМАНИЕ: Вывёртывание болтов крепления головки цилиндров приводит к «подклиниванию» коленчатого вала. По этой причине следует максимально ограничить операции, связанные с вращением коленчатого вала

Не вращайте коленчатый вал, пока не будут установлены крепления гильз цилиндров LRT-12-144.ВНИМАНИЕ: Используемые болты должны вворачиваться в те же гнёзда, в которых они находились на собранном двигателе.

Прокладка гбц нивы, конкретика

Какой выход из данной ситуации и что можно поставить в двигатель? Экспериментов с согласия постоянных клиентов мы провели достаточно много. Было испытано 5-7 прокладок различных производителей, на машинах, которые ездят каждый день. В нескольких случаях запчасти отправлялись в мусорный бак, на этапе визуального осмотра. Хорошо себя показали три производителя. ЕЗАТИ, Фритекс, Ajusa (Испания). Впоследствии остался только бренд ЕЗАТИ. Кроме всем известного металлопакета, Фритекс также выпускает две серии усадочных прокладок, очень хорошего качества. Но к сожалению, с заводом в Ярославле и их дилерами очень сложно оказалось работать на прямую. А представитель испанского бренда, после того, как заметил, что данный артикул стали активно покупать, повысил цены так, что прокладка стала стоить дороже чем металлопакет.

проклдка гбц 21213, 21214. Производитель ЕЗАТИ

Прокладка гбц нивы ЕЗАТИ, тоже достаточно активно подделывается, поэтому рекомендуем покупать в проверенном месте. Очень трудно сказать, чем отличается оригинал от подделки, но, когда держишь в руках две запчасти, визуально и тактильно, это сразу понятно. Поверхность у оригинальной прокладки, при прикосновении напоминает материалы «замша или нубук». Не блестящая, не покрытая лаком, а именно чуть шершавая. В районе первого цилиндра есть гравировка каталожного артикула. Структура обжимных слоев похожа на последствия «дробеструйной обработки». Вся в маленьких кратерах. Может быть это будет видно на фото при увеличении. При грамотном монтаже, пробития данной прокладки зафиксировано не было. Срок службы как правило определен износом пары клапан-направляющая. Данную прокладку также устанавливаем в случае доработанных гбц. В ближайшее время есть планы, сделать для сервисов маленький подарок, а именно набор, в который будет входить прокладка гбц нивы ЕЗАТИ, болты, прокладки коллекторов и ресивера, прокладка приемной трубы и немецкие омедненные гайки. Это комплект, в который будет входить всё то, что нужно поменять в случае замены гбц.

В каких случаях требуется шлифовка головки блока цилиндров

Если ГБЦ неплотно прилегает к блоку цилиндров, это ведет к проблемам в работе двигателя. Проявляться проблемы могут:

• Снижением мощности двигателя;
• Утечкой технических жидкостей — масла, антифриза;
• Сложностями с пуском двигателя;
• Перегревом мотора.

Наиболее часто повреждение головки блока цилиндров сопровождается повреждением прокладки. При прогорании прокладки возникнет прорыв газов из камеры сгорания.

Но не только при возникновении проблем в работе двигателя показана шлифовка головки блока цилиндров. Также обязательно такую работу проводят при выполнении любых сложных работ с элементами двигателя, связанными с ГБЦ. Например, шлифовка ГБЦ проводится при замене распределительного вала, прокладки, устранении дефекта гильз и так далее. То есть, всегда, когда ГБЦ снимается, лучше ее отшлифовать перед обратной установкой, тем самым максимально увеличив привалочную плоскость головки блока цилиндров и блока цилиндров.

Также шлифовка ГБЦ может проводиться с целью увеличения мощности двигателя, когда речь идет о тонком тюнинге мотора. Уменьшение высоты головки блока позволяет повысить степень сжатия.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Что в итоге

Вполне очевидно, что от глубины шлифовки будет также напрямую зависеть и дальнейший подбор прокладки ГБЦ не только по материалам изготовления (например, металл или армированный паронит), но и по толщине. Данное утверждение справедливо и в том случае, если после фрезеровки существует риск того, что клапана ГРМ окажутся слишком длинными. В такой ситуации снятая при шлифовке толщина компенсируется увеличенной толщиной новой прокладки, установкой двойной прокладки, а также укорачиванием клапанов.

Квалифицированно проведенные работы по проверке на герметичность, ремонту трещин, расточке и шлифовке ГБЦ или БЦ позволяют получить проверенную и полностью работоспособную деталь, которая после установки на автомобиль будет являться залогом дальнейшей исправной работы ДВС. Например, профессионально отремонтированная и правильно поставленная головка прослужит не один десяток тысяч километров при условии соблюдения общих рекомендаций во время эксплуатации и своевременного технического обслуживания и ремонта двигателя.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Притирка клапанов: как сделать самому. Для чего и когда нужно притирать клапаны. Как притереть клапана, какую притирочную пасту выбрать. Рекомендации.

Почему антифриз или тосол поадают в цилиндры двигателя и что делать в такой ситуации. Как самому определить наличие тосола в цилиндрах, способы ремонта.

На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.

Ремонт чугунного или алюминиевого блока цилиндров двигателя при помощи гильзовки. Виды гильз и как гильзы вставляются в блок. Советы и рекомендации.

Когда необходимо растачивать коленчатый вал двигателя, для чего нужна расточка коленвала. Как растачивается коленвал, особенности подбора вкладышей.
