Замена рабочего цилиндра заднего тормозного механизма Chevrolet Niva

Инструменты:

• Ключ для прокачки тормозов 8х10 мм
• Гаечный ключ накидной прямой 10 мм (2 шт.)
• Вороток под торцовую насадку
• Удлинитель для торцового воротка
• Насадка на вороток 10 мм
• Домкрат подкатной
• Опорная стойка
• Емкость для тормозной жидкости
• Башмак
• Железная щётка

Детали и расходники:

• Аэрозольная смазка типа WD-40
• Рабочий цилиндр заднего тормозного механизма
• Тормозная жидкость

Примечание:

Если в процессе эксплуатации появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените рабочий цилиндр. Ремонт рабочего цилиндра часто не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Поэтому рекомендуется заменять цилиндр в сборе.

Полезный совет:

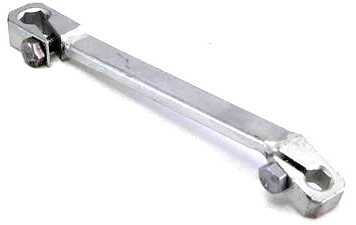

Для отворачивания гаек трубопроводов применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

1. Включите первую передачу и установите упорные бруски под передние колеса.

2. Снимите соответствующее колесо.

3. Железной щёткой очистите от грязи место крепления тормозной трубки и болты крепления тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче отвернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD-40.

4. Снимите тормозной барабан, как описано здесь.

5. Поднимите рычаг стояночного тормоза, при этом верхние концы колодок выйдут из пазов поршня.

6. Отверните гайку крепления тормозной трубки к рабочему цилиндру.

7. Заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.

8. Отверните два болта крепления рабочего цилиндра, придерживая его, с другой стороны.

9. Снимите рабочий цилиндр.

Полезный совет:

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, и при попытке отвернуть гайку трубка скручивается и ломается. В этом случае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

10. Устанавливайте рабочий цилиндр в порядке, обратном снятию.

11. Прокачайте тормозную систему (можно только рабочий цилиндр на заменяемом колесе), как описано здесь.

12. Обязательно установите защитный колпачок на клапан выпуска воздуха.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Схема тормозной системы и ее обслуживание

1. колесный (рабочий) цилиндр заднего тормоза;
2. задний трос стояночного тормоза;
3. направляющая заднего троса;
4. передний трос стояночного тормоза;
5. рычаг стояночного тормоза;
6. педаль тормоза;
7. вакуумный усилитель;
8. трубопровод;
9. главный цилиндр;
10. блок колесных цилиндров переднего тормоза;
11. бачок главного цилиндра;
12. регулятор давления;
13. рычаг привода регулятора давления

Проверка трубопроводов и соединений

1. Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов.

• металлические трубопроводы не должны иметь вмятин, трещин и должны быть расположены вдали от острых кромок, которые могут их повредить;
• тормозные шланги не должны иметь сквозных трещин на наружной оболочке и не должны соприкасаться с минеральными маслами и смазками, растворяющими резину; сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие о неисправностях;
• все тормозные трубопроводы должны быть качественно закреплены; ослабление крепления приводит к вибрации, вызывающей поломки;
• не допускается утечка жидкости через соединения трубопроводов; при необходимости затяните штуцеры до отказа, не подвергая трубопроводы деформации.

2. Детали заменяйте новыми, если есть малейшее сомнение в их пригодности.

3. Гибкие шланги независимо от их состояния заменяйте новыми после 100000 км пробега или после 5 лет эксплуатации автомобиля, чтобы предупредить внезапные разрывы вследствие старения.

4. Через три года эксплуатации рекомендуется заменить тормозную жидкость новой.

Проверка работоспособности вакуумного усилителя

1. Нажмите 5–6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях (см. рисунок ниже) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите, нет ли заеданий корпуса 17 клапана.

2. Остановив педаль тормоза в середине ее хода, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна «провалиться».

3. Если педаль «проваливается», проверьте крепление шланга к обратному клапану вакуумного усилителя и штуцеру ресивера двигателя, состояние и крепление обратного клапана к резиновому фланцу усилителя и фланца к усилителю.

4. В процессе нажатия на педаль тормоза воздух проходит в вакуумный усилитель. При этом в салоне может быть услышано «шипение» подсасываемого воздуха. Если «шипение» не прекращается при нажатой неподвижной (зафиксированной) педали тормоза, это свидетельствует о нарушении герметичности вакуумного усилителя. В этом случае вакуумный усилитель необходимо заменить новым.

1. фланец крепления наконечника;
2. шток;
3. возвратная пружина диафрагмы;
4. уплотнительное кольцо фланца главного цилиндра;
5. главный цилиндр;
6. шпилька усилителя;
7. корпус усилителя;
8. диафрагма;
9. крышка корпуса усилителя;
10. поршень;
11. защитный чехол корпуса клапана;
12. толкатель;
13. возвратная пружина толкателя;
14. пружина клапана;
15. клапан;
16. буфер штока;
17. корпус клапана;

• А – вакуумная камера;
• В – атмосферная камера;
• С, D – каналы

Устройство рабочей гидравлической системы

Гидравлическая тормозная система Шевроле Нива в целях повышения надёжности и безопасности управления построена по двухконтурной диагональной схеме. Первый контур гидравлического привода управляет передним правым и задним левым колесом, а второй привод управляет передним левым и задним правым колесом. Таким образом, достигается сохранение управляемости при отказе одного из контуров гидропривода. Гидравлическая система торможения включает в себя:

• педаль тормоза, расположенную в кабине под правой ногой водителя;
• вакуумный усилитель давления педали;
• главный цилиндр с бачком для заливки тормозной жидкости;
• трубопровод двухконтурного гидравлического привода;
• рабочие тормозные цилиндры задних и передних колёс;
• регулятор давления с приводным рычагом.

Давление ноги водителя на педаль тормоза усиливается вакуумным усилителем и передаётся на поршень главного цилиндра, который, перемещаясь, сжимает тормозную жидкость. Давление жидкости увеличивается и передаётся по трубопроводам на рабочие цилиндры передних колёс и регулятор давления тормозов задних колёс. Поршни передних суппортов и задних рабочих цилиндров под давлением тормозной жидкости выдвигаются и прижимают тормозные колодки Шевроле Нива к поверхности дисков и барабанов, тормозя их вращение.

Проверка главного тормозного цилиндра

Полноценная проверка ГТЦ на работоспособность выполняется с помощью специального манометра высокого давления (0–250 атм). При помощи соединительных штуцеров соответствующего диаметра они присоединяются к выходам главного цилиндра вместо трубок. Исправный ГТЦ при нажатии педали должен создавать давление до 180–200 атм. (бар). Если результаты замеров ниже – цилиндр изношен и требует замены или ремонта.

Комплект для измерения давления тормозной системы

Стоимость комплекта манометров с переходниками около 15 000 рублей, поэтому он есть далеко не в каждом СТО. Без манометра проверять ГТЦ нужно по косвенным признакам. Для диагностики может понадобиться такие материалы и инструменты:

• ключ для тормозных штуцеров (разрезной или зажимной), обычно на 10, 11, 12 или 13;
• флакон тормозной жидкости (если есть утечки, уровень ниже нормы);
• болты с резьбой, аналогичной резьбе штуцеров трубок ГТЦ.

Для полноценной проверки также понадобится ассистент, который будет нажимать педаль тормоза в процессе диагностики.

Как понять, что тормозной цилиндр не работает: методика

1. Осмотрите тормозные механизмы колес и магистрали. Убедитесь, что проблема именно на стороне ГТЦ, а исполнительные элементы в порядке.

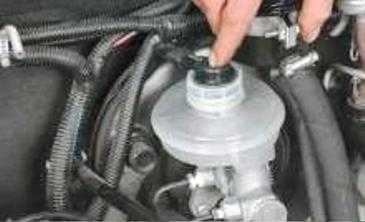

2. Осмотрите главный тормозной цилиндр. Недостаточный уровень жидкости в расширительном бачке и наличие подтеков тормозной жидкости на корпусе ГТЦ или ВУТ – очевидный признак разгерметизации. Если жидкости недостаточно, но следов утечки не видно – долейте ТЖ и проверьте работу тормозов. Возможно, ГТЦ исправен и виной всему – утечка где-то в магистрали.
3. При наличии утечек ГТЦ посмотрите, где они происходят. Для поиска нужно очистить корпус цилиндра от ТЖ (например, бензином, растворителем или спиртом), попросить помощника качать педаль, а самому тем временем смотреть, где появляются подтеки жидкости.

Определение неисправности ГТЦ на примере Hyundai Accent: видео

Если после проведения манипуляций стало ясно, что тормозной цилиндр не работает должным образом, нужно снимать ГТЦ и разбирать его для дефектовки, которая позволит установить истинную причину неисправности.

Как проверить снятый главный тормозной цилиндр

Для демонтажа и диагностики ГТЦ понадобятся:

• разрезной или зажимной ключ для тормозных трубок;
• большой (от 10 кубов) шприц для откачки ТЖ и пустая тара для слива тормозной жидкости;
• ключ для отсоединения ГТЦ от ВУТ (чаще всего на 13, 14 или 17) и ключи для разборки ГТЦ;

Чтобы разобрать главный тормозной цилиндр для диагностики, нужно:

Разбор тормозного цилиндра для определения поломки: видео

1. Откачать или слить тормозную жидкость из расширительного бачка.
2. Отсоединить тормозные трубки от выходов ГТЦ.
3. Открутить тормозной цилиндр от ВУТ.
4. Снять ГТЦ с автомобиля.
5. Открутить болт-пробку (если он есть) в передней части ГТЦ и/или снять стопор в задней части (со стороны ВУТ).
6. Осмотреть ВУТ внутри на предмет подтеков, если там есть следы ТЖ – цилиндр явно неисправен.
7. Вытащить поршни из ГТЦ, предварительно отсоединив их фиксаторы – болты или штифты.
8. Протереть поршни сухой ветошью, осмотреть их на предмет выработки, оценить состояние уплотнителей.
9. Протереть корпус цилиндра внутри, осмотреть его зеркало на предмет задиров, раковин, следов коррозии и других дефектов.
10. Промерить зазоры между поршнями и стенками цилиндра, сравнить их с заводскими допусками.
11. Осмотреть перепускные окна, отверстия и выходы на предмет засоров.

По итогам осмотра деталей ГТЦ можно делать выводы о дальнейшем ремонте. Если имеются следы износа резиновых уплотнительных манжет, можно ограничиться малым ремкомплектом. При наличии износа и на поршнях – нужно купить ремкомплект, состоящий из поршней и резинок. Если же сам корпус ГТЦ имеет внутри задиры, раковины, следы коррозии и другие дефекты – придется менять узел в сборе.

После диагностики ГТЦ и его переборки или замены, после установки на автомобиль, следует долить тормозную жидкость в бачок до максимальной отметки и прокачать тормоза.

Замена тормозного диска

Для замены понадобиться заранее подготовить комплект новых тормозных дисков, поскольку при замене только с одной стороны может неправильно функционировать тормозная система. Так же понадобиться следующий набор инструментов:

• набор ключей на 10, 14, 17 и 27. Для более комфортной работы желательно использовать ключ-трещотку.
• отвертка
• пассатижи или круглогубцы
• домкрат
• молоток/киянка

Сама замена выполняется в несколько этапов.

Для более комфортной работы необходимо выполнять все действия на яме или смотровой площадке. Если не предоставляется такой возможности необходимо установить автомобиль на ровной поверхности и приподнять переднюю часть при помощи домкрата.

После этого откручиваются болты, удерживающие колеса. Снимаются суппорты. Чтобы не отсоединять подходящие к ним шланги можно закрепить их при помощи проволоки. Не рекомендуется оставлять суппорт висящим на шланге, поскольку при их повреждении может потребоваться замена.

Следующим этапом будет снятие тормозных колодок. Если их состояние позволяет не производить замену, лучше промаркировать, чтобы установить их в том же положении.

Чтобы снять старый диск нужно открутить болт держащий кожух. Затем, с помощью отвертки убираются усики стопорной пластины, фиксирующие направляющие колодок. Откручиваются болты, удерживающие колодки.

Откручивается гайка удерживающая ступицу. После этого она снимается полностью, вместе с тормозным элементом. Чтобы снять ступицу нужно навернуть гайки и выбить поочередно шпильки. Гайки наворачиваются для того, чтобы при ударе по болту молотком не разбить резьбу. После этого производиться замена передних тормозных дисков Нива Шевроле.

Схема тормозной системы Нивы (ВАЗ 2121 и 2131)

Автомобили семейства Chevrolet Niva представляют собой дальнейшее развитие концепции отечественных комфортабельных внедорожников, начало которой положил автомобиль ВАЗ-2121 «Нива». От предшественника они отличаются современным дизайном, повышенной комфортабельностью и более совершенной конструкцией.

ВАЗ-2123 (Chevrolet Niva) и его модификации – легковые автомобили повышенной проходимости с несущим кузовом типа универсал, выпускаемые предприятием СП «GM-AVTOVAZ». Количество дверей – пять, число мест – пять у модификаций L и GLS или четыре у модификаций LX и GLX.

Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная, задняя – зависимая пружинная.

Тормозные механизмы передних колес дисковые, задних – барабанные, на модификации LX и GLX устанавливают антиблокировочную систему (ABS). Рулевое управление с гидроусилителем фирмы ZF оснащено устройством регулировки положения рулевой колонки.

 25 январь 2016  LadaOnline    55 777

Внедорожник Нива 4х4 имеет гидравлическую, двухконтурную систему торможения. Один контур связан с тормозными цилиндрами передних и задних колес, а другой только с передними. Такая схема позволяет сохранить торможение автомобиля даже при отказе одного из контуров.

1 – бачок главного цилиндра; 2 – главный цилиндр; 3 – трубопровод контура передних тормозов; 4 – трубопровод контура передних и задних тормозов; 5 – тормозной механизм переднего колеса; 6 – вакуумный усилитель; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – передний трос стояночного тормоза;

Передние тормоза Нивы 4х4 — дисковые, с трехпоршневой плавающей скобой. Верхний поршень работает от одного контура (вместе с задними колесами), два нижних — от другого. Тормозные диски чугунные. Минимально допустимая толщина дисков — 9,5 мм, колодок — 1,5 мм.

Педаль тормоза закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной. При нажатии на педаль тормоза замыкается выключатель стоп-сигналов, который находится над ней. Свободных ход педали тормоза должен быть 3-5 мм.

Вакуумный усилитель (ВУТ) предназначен для снижения усилий на педаль тормоза и находится на переднем щите в моторном отсеке. Чтобы проверить ВУТ следует удерживать педаль тормоза нажатой, а затем запустить двигатель. При исправном ВУТ педаль тормоза должна уйти вперед.

Главный тормозной цилиндр (ГТЦ) крепится к ВУТ. В передние отверстия ГТЦ ввернуты штуцеры тормозных трубок контура передних колес, а к задние — всех колес.

Регулятор давления находится в правой задней части кузова. Служит для ограничения давления в задних тормозных механизмах. При увеличении нагрузки на заднюю ось — регулятор обеспечивает большее давление в цилиндрах. С уменьшением — нагрузка падает.

Ручной тормоз (стояночный) — механический, тросовый, на задние колеса. После правильной регулировки ручного тормоза полный ход рычага должен составлять 4-5 зубьев по сектору.

Ключевые слова: тормоза нива

2 1

Масло предохраняет механизм переключения передач от износа

Для того чтобы как можно дольше не прибегать к радикальным мерам, рекомендуется следить за уровнем масла в КПП Шевроле Нива. Изменение цвета смазки свидетельствует о грозящих в ближайшем будущем неприятностях. Нормальное масло прозрачное и вязкое. При измерении уровня смазки разотрите каплю вещества пальцами. Так вы сможете на ощупь и визуально определить состояние оксоли. Производитель рекомендует менять масло в КПП машины через каждые 45 тыс. км пробега.

Замена смазки в КПП

Для замены смазки в КПП Шевроле Нива понадобятся:

• ключ на 17;
• шестигранный ключ на 12;
• емкость для слива отработанного масла.
• Выполнять процедуры нужно в определенной последовательности.

Емкость расположить под сливным отверстием картера КПП нива шевроле. Для легкого слива надо открутить пробку залива масла, затем открыть пробку слива и дождаться, пока вся смазка вытечет в емкость. Сливную пробку очистить от грязи и ввернуть в слив. Оксоль, включающая в себя различные загрязнения, будет выглядеть как мутная темная жидкость. Прежде чем залить свежее масло в коробку, ее придется промыть.

В соответствующее отверстие картера залить 0,9 л смазки для промывки, закрутить пробку. Задние колеса вывесить, завести двигатель на 1 передаче. Через пару минут заглушить, промывку слить. Пробку слива очистить от попавшей грязи и закрутить.

Залить 1,6 л свежей смазки. Добавлять масло в коробку удобно шприцем или специальным приспособлением. Пробку маслозаливного отверстия закрутить на место. Смазка из КПП нива шевроле легко сливается в горячем виде, после поездки.

При замере уровня масла после того, как машина прошла 45-50 тыс. км, владелец может обнаружить, что смазка после заливки со страшной скоростью куда-то исчезает. При этом механизм переключения передач издает скрежет при движении Шеви Нивы. Это объясняется износом сальника вторичного вала. Через образовавшиеся зазоры между ним и валом масло вытекает из коробки.

Снижение уровня смазки чревато повышенным износом и отрицательно влияет на механизм переключения передач.

Коробка передач данного авто

Чтобы избежать лишних трат, нужно заменить изношенный сальник в Шевроле Нива. Это сложная, но необходимая операция. Для ее проведения нужны:

• ключ на 30;
• отвертка;
• молоток;
• оправка.

Демонтируйте промвал трансмиссии, снимите уплотнитель центрирующего кольца и открутите гайку фланца эластичной муфты. Снимите кольцо, а также стопорную шайбу фланца и сам «вертолет». Между корпусом задней крышки КПП и валом теперь виден сальник. Его надо удалить при помощи отвертки. Новый сальник смажьте герметиком и запрессуйте на место, постукивая молотком по оправке. Как оправку можно использовать старый сальник. Соберите механизм, выполняя все действия в обратном порядке. Долейте масло.

Клинит суппорт на Шевроле-ниве

В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Особенности устройства тормозов Нива Шевролет. Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис….

В противном случае замените клапан. Эту операцию можно выполнить следующим образом: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Обслужив ание механизма Периодически любая тормозная система может давать неисправность. От неисправности не защищен ни один автомобиль, а особенно в том случае, если его не всегда правильно эксплуатируют.

Очень частая процедура в обслуживании, с которой вам придется сталкиваться, — это прокачка.

С помощью последней вы можете избавиться от пузырьков воздуха в тормозной жидкости, которые мешают нормально тормозить, а то и вовсе могут привести к отказу системы.

Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 1,5 мм, замените колодки.

Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и 5.

Заменяйте колодки в следующих случаях: Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.

Попросите помощника нажать на педаль тормоза. При нажатии на педаль с усилием 70—80 кгс поршень должен выдвинуться из корпуса, закручивая торсионный рычаг.

Для регулировки вывесите заднюю ось автомобиля. Ослабьте контргайку 1 регулировочного болта 2.

Заворачивая регулировочный болт ключом 1, добейтесь легкого соприкосновения болта с рычагом 2 поршня. Заверните регулировочный болт еще на один оборот и затяните контргайку. При правильной регулировке привода регулятора давления задних тормозов задние колеса должны блокироваться при резком торможении несколько позже, чем передние.

Установите линейку рядом с педалью торцом на пол, сориентировав ее по середине площадки педали. Отметьте на линейке или запомните положение педали. На автомобиле установлен вакуумный усилитель, расположенный между толкателем педали и главным тормозным цилиндром. Он крепится двумя шпильками к кронштейну педалей. Усилитель — неразборный, при выходе из строя его заменяют.

При исправном усилителе после пуска двигателя педаль должна уйти вперед.

Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из ресивера.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В верхней части главного тормозного цилиндра Шевроле Нива установлен бачок, из которого в цилиндр поступает тормозная жидкость.

На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Механизмы тормоза передних колес — дисковые, с трехпоршневым плавающим суппортом.

Между блоком цилиндров и суппортом располагаются колодки: Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку.

От отворачивания болты фиксируются краями защитного кожуха их отгибают на грани болтов после затяжки. Тормозные диски — чугунные.

Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца по одному на каждый поршень , установленных на поршнях с осевым зазором 1,,65 мм.

Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней. По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В этом случае необходимо заменить цилиндр и тормозную жидкость.

Номинальный внутренний диаметр барабана — мм. Допускается проточка рабочей поверхности барабанов при износе.

Наибольший допустимый диаметр при износе или после проточки — мм. Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена ступичных подшипников и тормозных дисков

Замена ступичных подшипников и тормозных дисков

Сообщение muzolya » 20 мар 2010, 16:02

Всем снова привет)

Буду менять Тор. Диски.

1 — Подскажите какие трудности и проблемы могут возникнуть ?

2 — Нужно ли будет трогать ступичный подшипник ?

Сообщение ALK » 20 мар 2010, 21:50

замена подшипников.

обрати внимание, что диск просто сбивают со ступицы. т.е. если ступичную гайку не откручивать, то сбить с болтов диск можно

однако ж я не утверждаю, что надо делать именно так

если ступичную гайку не откручивать, то сбить с болтов диск можно. однако ж я не утверждаю, что надо делать именно так

Кто знает что творится за забором зоопарка?

Сообщение muzolya » 20 мар 2010, 22:38

Сообщение Suicide » 21 мар 2010, 00:37

Сообщение ALK » 21 мар 2010, 00:42

Кто знает что творится за забором зоопарка?

Сообщение muzolya » 21 мар 2010, 02:06

Сообщение Suicide » 21 мар 2010, 02:57

Там болтики конусные. Выбить внутрь диска можно. А вот пропихнуть оттуда нед =) Хотя если ОЧЕНЬ постаратся, чтобы ни один не провалился..

Например стянуть его сьемником аля для тормозных барабанов, потом акуратно надеть на место новый и запресовать гайками.

Если попробывать не разбирая то да.

А так, тебе ставить машину на подпорки, откручивать шаровые и рулевые тяги, гайку ступицы, вынимать кулак, ступицу, шрус, выбивать диск.. собирать все обратно и решулировать подшипники..

Сообщение Pilot » 21 мар 2010, 03:12

Сообщение Suicide » 21 мар 2010, 03:17

Сообщение Captain » 21 мар 2010, 04:38

Сообщение muzolya » 21 мар 2010, 04:47

Сообщение Captain » 21 мар 2010, 04:58

Сообщение Suicide » 21 мар 2010, 05:28

Сообщение Жора » 21 мар 2010, 13:23

Сообщение Pilot » 21 мар 2010, 14:36

Suicide 1 гайка которая всегда откручивается или 3 вечно закисасающих болта, которые приходится через раз новые ставить. Captain Не очень удобно крутить болты те. Ну мне во всяком случае. А так головкой высокой и норм. Опять же таки, они контрятся подгибанием пластины. А тут делов то 1 минута лишняя.

Suicide Жора Я же написал, кувалдочкой по рычагу. Удара со 2-3 полюбому выскакивает. Шаровую не трогаем вабще!

ЗЫ: 2 года работы в сервисе учит все делать быстро, а не ой! со всякими гаечками, шайбами и гроверами диаметром 8 мм.

Замена тормозных колодок переднего тормозного механизма

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Замените колодки в следующих случаях:

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы.

Если вы по каким-либо причинам сняли переднее колесо, проверьте через отверстие в корпусе тормозной скобы состояние колодок.

Если толщина фрикционных накладок около 2 мм, замените колодки. Если при торможении автомобиль уводит в сторону или слышен посторонний шум, снимите тормозные колодки и проверьте их состояние.

Вам потребуются: домкрат, противооткатные упоры, отвертка, пассатижи, выколотка, металлическая щетка, молоток.

Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле. Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки необходимо заменять в тормозных механизмах обоих передних колес одновременно. Недопустима замена внутренней и внешней колодки между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

2. Снимите переднее колесо.

3. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.

1. Пассатижами вынимаем шплинт нижней оси прижимного рычага.

2. Выколоткой страгиваем ось прижимного рычага

3. Придерживая рычаг, пассатижами вынимаем ось.

4. Снимаем прижимной рычаг.

5. Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.

6. Поддев отверткой, поднимаем суппорт тормоза

7. …и кладем на поворотный кулак.

8. Извлекаем из направляющей тормозные колодки.

9. Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров.

Раздвижными пассатижами (или газовым ключом) вдавливаем поршни в цилиндры.

10. Можно утопить поршни в цилиндры и другим способом.

Для этого вставляем наружную колодку в направляющую и, установив суппорт на место, монтажной лопаткой вдавливаем поршни в цилиндры.

Дальше узел собираем в обратной последовательности.

11. Для облегчения установки оси прижимного рычага, на точиле затачиваем ее кончик так,…

12. …чтобы получился конус.

Перед установкой ось прижимного рычага смазываем графитовой смазкой

13. Прижав рычаг, вставляем ось.

После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.

Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали.

Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные.

Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя.

Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью.

Заодно и оцените эффективность тормозов. И старайтесь не тормозить резко хотя бы первые 100 км.

При сильном нагреве неприработанных колодок верхний слой их накладок подгорает, и тормоза долго не будут максимально эффективными.

• Шевроле эпика замена цепи своими руками



• Как сделать дезинфекцию стиральной машины



• Как сделать обдув стекол на ниве лучше



• Как сделать презентацию на телефоне хонор 10 лайт



• Тилапия как сделать в духовке
