Как сделать развал-схождения на нива шевроле самостоятельно

Углы установки передних колёс

t – угол продольного наклона оси поворота; М – центр колеса; Y – угол развала колес; δ – угол поперечного наклона оси поворота; М – центр колеса;

Б–А – схождение передних колес; А и Б – расстояние (мм) между колесами спереди и сзади; δs – угол схождения передних колес; S – колея.

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, угол развала и угол схождения колес. Различают еще угол поперечного наклона оси поворота, но он задан геометрией поворотного кулака и не регулируется.

Угол продольного наклона оси – угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на болтах крепления оси верхнего рычага. При удалении шайб с заднего болта или при добавлении на передний он увеличивается, при обратной перестановке – уменьшается. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Для того чтобы облегчить себе регулировку схождения колес, развала и продольного наклона оси поворота, следует тщательно выполнять все ремонтные работы. Если при сборке были повторно использованы прежние регулировочные шайбы, то углы развала и продольного наклона оси поворота должны оставаться достаточно точно отрегулированными.

Угол развала колёс – угол между плоскостью вращения колеса в положении «прямо» и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется изменением количества шайб на болтах крепления оси верхнего рычага. Для уменьшения развала снимают с обоих болтов равное количество шайб (пакеты шайб равной толщины), для увеличения – добавляют. На заводе на каждый болт ставят по одной шайбе толщиной 3 мм, остальные шайбы – 0,75 мм. При необходимости удаляют толстые шайбы. Если все шайбы удалены, но отрегулировать углы не удается, проверьте состояние резинометаллических шарниров и поперечины подвески: расстояние между наружными поверхностями кронштейнов поперечины возле болтов крепления осей верхних рычагов должно быть 736±1,5 мм. Если это не так, замените поперечину, проверьте геометрию кузова на СТО. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

Схождение колёс – угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б (см. рисунок). Схождение способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Угол регулируется изменением длины боковых рулевых тяг вращением регулировочных муфт при ослабленных стяжных хомутах. Перед регулировкой сошку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса стоят горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя. (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты.) Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем угол развала и в последнюю очередь – схождение колес.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кгс (4 человека в салоне и 40 кгс груза в багажнике) углы установки колес должны находиться в следующих пределах:

6.1.4 Проверка и регулировка углов установки колес

Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. Предупреждение

Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие значения:

Развал
0° 30’	+40’
–30

Продольный угол наклона оси поворота

4°	+1°
–1°30’

Схождение

1 – 7 мм

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

Развал	0° 30’ ± 20’ (0° 5’ ± 20’)
Продольный угол наклона оси поворота	4° ± 30’ (3° 30’ ± 30’)
Схождение	2 – 4 мм (3 – 5 мм)*

* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой. Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0° 30’.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах; – осевой зазор в подшипниках ступиц передних колес; – исправность амортизатора (отсутствие заклинивания штока); – радиальное и осевое биение шин; – зазор в верхних шаровых шарнирах подвески; – свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника. После установки автомобиля на стенд непосредственно перед контролем углов “прожмите” подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Очередность проверки и регулировки углов установки колес следующая:

– угол продольного наклона оси поворота; – угол развала; – схождение.

Изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах

Количество шайб, добавленных в пакет или изъятых из него	Развал колеса	Продольный угол наклона оси поворота колеса
передний болт	задний болт	толщина шайб, мм
0,5	0,8	0,5	0,8
+1	+1	–(7’–9′)	–(11’–14′)
–1	–1	+(7’–9′)	+(11’–14′)
+1	–(18’–20′)	–(29’–32′)
–1	+(18’–20′)	+(29’–32′)
+1	–(7’–9′)	–(11’–14′)	+(18’–20′)	+(29’–32′)
–1	+(7’–9′)	+(11’–14′)	–(18’–20′)	–(29’–32′)
–1	+1	–(7’–9′)	+(11’–14′)	+(36’–40′)	+(52’–64′)
+1	–1	+(7’–9′)	–(11’–14′)	–(36’–40′)	–(52’–64′)

Угол продольного наклона оси поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

Предупреждение При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.Угол развала передних колес ПОРЯДОК ВЫПОЛНЕНИЯ

Схождение передних колес ПОРЯДОК ВЫПОЛНЕНИЯ

Регулировка клапанов на ниве Шевроле инжектор видео

как я регулирую КЛАПАНА . инжектор ваз 2107

https://youtube.com/watch?v=vbmJ-CYox2A

Шеви Нива.Замена гидриков на болты.

ВАЗ ДВС 21214

Регулировка клапанов щупом ваз 2101-2107.Супер бюджетный способ.

Регулировка клапанов на ВАЗ классика (Нива).

Регулировка клапанов ВАЗ. Сделай Сам!

ГБО подробно. Устройство и работа ГБО. 2-е или 4-е поколение ГБО на НИВУ, ВАЗ

https://youtube.com/watch?v=SzS6njhuCrU

Провалы при нажатии на педаль газа на инжекторе

Инжектор. Самообслуживание.Ремонт. Проверка датчиков на работающем двигателе.

https://youtube.com/watch?v=HgEzALKa4xU

Как убрать шум в системе автоматического натяжителя цепи «Пилот»

Также смотрите:

• Видео тест драйв Тойота Королла 2005г выпуска
• Рено сандеро или Хендай Солярис видео
• Тест драйв Ниссан Альмера классик 2006 видео
• Смотреть тест драйв додж чарджер
• Смотреть видео тест драйвы 2014 2015
• Блок предохранителей Киа Спортейдж 1 видео
• Тест драйв Киа Спортейдж 2002 года видео
• Смотреть видео ДТП шклов шкловский район
• Как включить печку на Опель астра н видео
• Тест драйв Мерседес бенс е класса видео
• Пежо 107 большой тест драйв
• Интерьер вольво хс70 видео
• Отзывы про Рено дастер видео
• Как снять руль на Шкоде октавии а5 видео
• Видео обзор Тойота Королла 2007

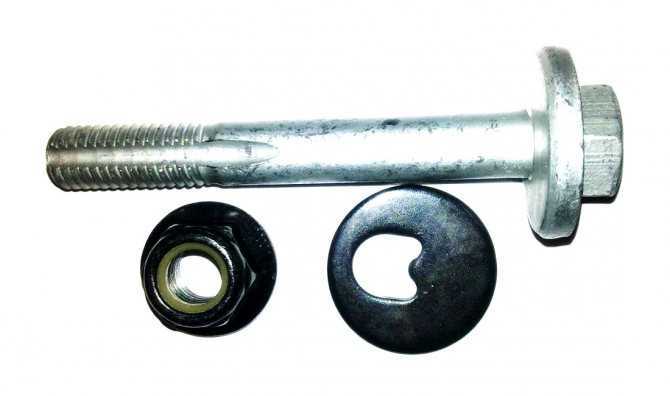

Функции развальных болтов в устройстве автомобиля

Развальные болты предназначены для фиксации развальной системы, угла наклона и регулировки стабилизации управляемых колес на скорости. Для примера можно привести наклонную вилку переднего колеса велосипеда или мотоцикла. Именно этот наклон позволяет при управлении не клонить автотранспорт, когда отпускают руки с руля.

Когда угол наклона увеличивается, возрастает крен автомобиля – при повороте авто происходит уход наружного колеса немного вверх относительно кузова, внутреннее, напротив, уходит вниз. Многие современные машины лишены функции регулировки описываемых параметров, все предусмотрено в заводской конструкции. Популярные автомобили, которые имеют среди конструкционных особенностей развальные болты:

• Лада Приора — болт М1,25×60.
• Ниссан Патфайндер имеет такую конструкцию, что поменять сайлентблоки на задних рычагах возможно только при съеме подрамника. При демонтаже системы один из крепежных элементов упирается в бензобак.
• Регулировочные болты на Фольксваген Пассат Б6 имеют уменьшенный диаметр – 11 миллиметров.
• На Газель подойдет болт развальный некст – верхний регулировочный с шайбой (ГАЗ). В комплект входит 6 штук. Стоимость – от 456 рублей.
• На Мазды ставят эксцентриковые развальные метизы М12×85 или 12,5×87.

Сход развал своими руками ВАЗ 2121 : 2 комментария

Здравствуйте скажите какое количество шайб должно быть на верхнем рычаге нива21214.

Детали рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 -наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12-аерхняя крышка картера; 13 — уплотнительная прокладка; 14 -втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Разрез рулевого механизма:

Вынимаем болт крепления вилки нижнего карданного шарнира промежуточного вала рулевого управления к валу червяка рулевого механизма (см. тут).

Вывешиваем и снимаем левое колесо.

Аналогично отворачиваем и вынимаем два других болта крепления картера рулевого механизма.

Зазор в подшипниках червяка определяется по изменению расстояния…

…при поворачивании вала в разные стороны.

Для регулировки зазора в подшипниках червяка зажимаем картер в тиски…

Зазор в подшипниках червяка уменьшаем удалением прокладки или заменой на более тонкую.

Устанавливаем рулевой механизм в обратной последовательности, не затягивая полностью гайки болтов крепления картера.

Закрепляем рулевые тяги и промежуточный вал рулевого управления. Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора. При этом проверяем самоустановку узлов рулевого управления на штатных местах.

Сориентируйте рулевой механизм так, чтобы угол а не превышал 32°, а расстояние X равнялось 33,1 мм.

Современные автомобили оснащают рулевым управлением с реечным механизмом. В механической конструкции агрегата предусмотрены рулевые тяги и наконечники.

Развал схождение своими руками на ваз 2107

Обладатели автомобилей отечественного производства привыкли, что большинство ремонтных и профилактических работ на таких машинах можно выполнить самостоятельно. Это часто бывает очень полезным, особенно, если автомобиль эксплуатируется в местности, где поблизости нет станций техобслуживания. Одной из важных задач в обслуживании ВАЗ-2107 является правильная настройка подвески автомобиля, или «развал-схождение». Чаще всего автовладельцы едут на станцию техобслуживания, где специалист выставляет правильные углы управляемых колес автомобиля на компьютерном или оптическом стенде. Но если нет возможности обратиться к мастеру, процедуру развала-схождения колес на автомобиле ВАЗ-2107 можно сделать в своем гараже собственными силами.

Для начала определимся, что такое развал и что такое схождение.

Развал – это положение автомобильных колес относительно вертикали. Положительным считается угол, при котором верхняя часть колеса выступает за пределы колесной арки. Если развал отрегулирован неверно, то автомобиль потеряет свою курсовую устойчивость, появится «рысканье», резина будет изнашиваться неравномерно.

Развал схождение своими руками на ваз 2107

Схождение – расположение колес относительно горизонтали, то есть, полотна дороги. На заднеприводном авто, каковым является ВАЗ-2107, градус схождения будет положительным.

Метки: изменение кастора

Комментарии 79

Вот очень хороший вариан для угла кастера, так называемые треугол2108.info/suspension_tuni…eugolnye-rychagi.htmlыные рычаги, управление становиться на много лудше!

Я опорами и убиранием шайб добился больше кастора чем с треуголками.Во-первых треуголки не для увеличения кастора, во-вторых если сильно стянуть то колеса трут о сами рычаги.2.5 гр делал поездил, разницы как таковой не увидел, а вот радиус разворота уменьшился из-за упирания колес в рычаг.Снял их к черту и продал, поставил все обратно но на полиуретане.

Ну значит ты вооообще молодец! Во вторых большого угла кастера и не надо достаточно 2градусов если есть усилитель руля, 1,5 если его нет!

Чем больше тем лучше.Мне например 3 гр. уже мало.5гр было бы шикарно, но там много минусов. На мерене вообще больше 10гр.

И хочешь сказать что у тебя 5гр и колесо не за что не задивает не когда не поверю! На мерене и подвеска другая!

У меня сейчас 3гр. 5гр-это мечты.колеса 15/185/55 -сейчас абсолютно не цепляет, возможно с 5гр будет цеплять, но проставки решают. Мерен привел к примеру потому что говоришь что больше не нужно.Это очень хороший и нужный параметр в подвеске, заводской ноль это жопа.

Как сделать сход развал на ниве

Информацию по регулировке нашёл в книге Вахламов В.К. Автомобиль «Нива» ВАЗ-2121: Учеб. пособ. для учащихся ПТУ. -2-е изд., перераб. и доп. -М.: Транспорт, 1987 г.

Внимание. Приспособления для Нивы на соболевских дисках, резина 235/60 R16, на других дисках возможно изменение размеров приспособлений

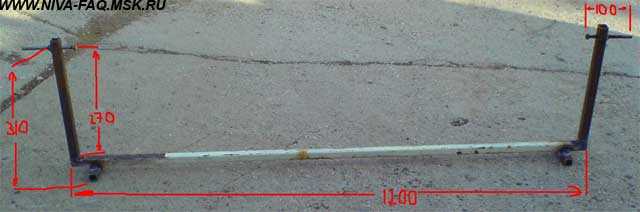

Приспособление для регулирования развала:

Изготовлен и профильной трубы 20×40 мм, сверху приварен кусочек электрода для фиксации отвеса. По бокам приварены пластины из стали 1,5 мм.

Приспособление для регулировки схождения:

Изготовлено из профильной трубы 20×20мм, болты 8×100 — 2 шт., для болта к трубе приварены гайки М8. Болт М8 должен находиться на уровне середины диска.

Я выставлял отклонение 1,5-2 мм отвеса от кронштейна (могу ошибаться, надо ещё пересчитать через тангенс угла).

Регулируем схождение колёс:

Выставляем схождение 2-4 мм.

После этого машина хорошо держит дорогу и рулится.

Из книги Ремонтируем Нива ВАЗ-21213, -21214, издательство За рулём:

Дополнение от 19.10.09, автор Pilot.

Нужно не забыть установить машину на идеально ровную поверхность. Можно попробовать поставить машину на толстые швеллеры, которые предварительно выровнять по строительному уровню.

Разрегулированный сход-развал на Ниве 2121, как и других автомобилях, оборачивается последствиями различной тяжести: от преждевременного износа покрышек до ухудшения курсовой устойчивости и управляемости. Чтобы подобного не произошло, рекомендуется регулярно проверять углы установки колес, а также производить настройку схода-развала своими руками, учитывая особенности модели.

развал

на лифтованнойНИВЕ .

Поперечный наклон шкворня – это угол между осью поворота кулака и вертикалью в точке стояния колеса, если смотреть в продольном направлении автомобиля.

Развал и поперечный наклон шкворня поворотного кулака совместно определяют так называемое плечо обкатки. Благодаря соответствующим конструктивным данным, достигается большая стабильность по направлению при торможении, в особенности, если колеса находятся на различном дорожном покрытии (например, если левое колесо тормозит на сухой, а правое – на мокрой дороге).

Разрегулированный сход-развал на Ниве 2121, как и других автомобилях, оборачивается последствиями различной тяжести: от преждевременного износа покрышек до ухудшения курсовой устойчивости и управляемости. Чтобы подобного не произошло, рекомендуется регулярно проверять углы установки колес, а также производить настройку схода-развала своими руками, учитывая особенности модели.

• Оптические стенды являются простыми и надежными. Точность расчетов у них на порядок ниже, нежели у компьютерных стендов. Еще один недостаток – одновременно он может диагностировать лишь одну ось автомобиля. Могут быть погрешности, и управляемость снизится даже после корректировки нива колеса схождение. Оптический стенд не отображает важный параметр – повернутость заднего моста. Поэтому, мастерам следует проводить все работы предельно точно.
• Компьютерный стенд отличается прекрасной точностью и отображает все необходимые показатели. Специалист при помощи этого стенда может быстро и точно выполнить нива шеви сход развал, устранить все недостатки в геометрии кузова. Еще один положительный момент – клиент получит детальную распечатку результатов корректировки.

На развал схождение нива шевроле цена в нашем автосервисе доступная. Доверьте выполнение сход развал нива шевроле профессионалам нашей мастерской и вы не пожалеете об этом!

Мы работаем в районах:

Марусино, Котельники, Жулебино, Выхино, Котельники, Ухтомская, Косино, Некрасовка, Люберцы, Жилино, Чкалово, Томилино, Дзержинский, Вешняки, Реутов, Салтыковка, Никольско-архангельский, Новогиреево, Кожухово, ЮВАО, Некрасовка

Технология регулировки развал схождения

Регулировка происходит в два этапа. Сначала необходимо выполнить установку угла развала, а затем заняться регулировкой схождения.

Установка угла развала

Чтобы выставить угол развала своими руками необходимо установить машину на ровную площадку (желательно со смотровой ямой), подготовить такие аксессуары, как линейка, шнур-отвес и мел.

Технология регулировки развала колес выглядит следующим образом.

1. Сначала колеса выставляются в строго прямолинейном направлении.
2. На верхней и нижней части покрышки делаются мелом две отметки.
3. К крылу автомобиля прикладывается шнур-отвес, который должен неподвижно свешиваться параллельно плоскости колеса.
4. Теперь необходимо выполнить измерение расстояния от шнура до обода диска. Разница в измерении не должно превышать 3 мм.
5. Следующим действием будет перемещение автомобиля вперед с целью поворота меток на угол 90 градусов. После этого процедура измерения повторяется. Это позволит получить более точные среднеарифметические значения.
6. Для регулировки развала необходимо снять колесо, отпустить болты крепления поворотного кулака и амортизаторной стойки.
7. Теперь в зависимости от данных измерений необходимо сдвинуть поворотный кулак внутрь или наружу.
8. После этого болты закручиваются, колесо устанавливается на место и проводится контрольный замер.

Благодаря таким действиям удастся добиться правильного развала колеса. Для заднеприводных машин допускается погрешности в пределах +1…+3 мм, а для переднеприводных авто этот показатель ограничивается диапазоном -1…+1 мм.

Установка схождения колес

Для регулировки показателя угла схождения требуется телескопическая линейка. Обязательным условием будет наличие ровной поверхности и прямонаправленное положение колес.

1. Работа начинается с установки мелом меток в виде точек на внутренней стороне обеих покрышек (спереди), вплотную к диску.
2. Телескопическую линейку устанавливают таким образом, чтобы концы ее касались точек на шинах, но при этом измерительный инструмент не задевал деталей машины. В таком положении линейка фиксируется и делается замер.
3. После этого автомобиль откатывается вперед так, чтобы телескопическое устройство сместилось назад, не задев никаких элементов подвески.
4. Теперь осталось проверить полученные показания и сравнить их с замером в передней части.
5. Если расстояние между шинами уменьшилось, следует укоротить рулевые тяги. При увеличении расстояния необходимо удлинить тяги. Для регулировки следует предварительно отпустить контргайки, расположенные возле рулевых наконечников. После установки угла схождения не забудьте закрутить гайки.

Проведение простых регулировочных действий своими руками позволит приблизительно выставить развал схождение в домашних условиях. Если после установки колес автомобиль во время движения тянет в одну из сторон, наблюдается плохой «накат», на глазах изнашивается внешняя или внутренняя сторона резины, следует обратиться на станцию техобслуживания для проведения более точных регулировок.

https://youtube.com/watch?v=EqDegwWuKNc

Схема и описание конструкции

Рулевой редуктор — это отдельный узел в системе РУ, основным элементом которого является червячный вал. Он увеличивает усилие, прикладываемое водителем на управляемые колеса в момент вращения руля.

Типовая схема рулевого редуктора Нива Шевроле:

Данная деталь имеет оригинальный заводской номер: 2123-3400010-20.

На а/м Chevrolet Niva применен механизм, в котором установлен червяк глобоидного типа (переменный диаметр вала). Данная конструкция обеспечивает надежное управление ТС на любых скоростях и разном дорожном покрытие.

В редукторе рулевой системы червячный вал опирается на 2 подшипника качения, такое же количество подшипников поддерживают вращение вала сошки.Шариковые подшипники выполняют функцию снижения трения основных деталей, также облегчая поворот руля в разные стороны.

В момент вращения рулевого колеса осуществляется передача вращающего момента от валов рулевой колонки на червячный узел, который находится в зацепление с роликом, расположенным на валу сошки.

Сошка соединяет систему тяг рулевого управления через шарнирные пальцы. Передача движения со средней тяги к правой боковой происходит через маятниковый рычаг.

Червячный рулевой механизм, применяемый на ТС повышенной проходимости, достаточно ударостойкий. Он легко воспринимает все вибрации и неровности от дорожного покрытия

За счет простоты своей конструкции, он обладает высокой степенью износостойкости, обеспечивая ВАЗ 2123 неплохую маневренность при разных условиях дорожного движения и любых скоростях.

В процессе эксплуатации ТС в червячном редукторе со временем происходит выработка подвижных элементов и увеличивается технологический зазор. В результате чего появляются посторонние звуки. Первыми признаками нарушения регулировки является биение и значительное увеличение свободного хода руля, теряется четкость управления транспортного средства.

Все это прямо пропорционально сказывается на безопасности вождения данного автомобиля.Если вовремя не выполнять регулировку, подтяжку данного люфта главной пары, то из-за появившегося биения начинают образовываться задиры на металле червяка и сошки и привод полностью выходит из строя.

Снятие, установка и ремонт своими руками

Для ремонта или замены элемента РУ необходимо произвести демонтаж червячного узла.

Последовательность выполнения демонтажа:

После сборки всех деталей и протяжки крепежа, необходимо произвести прокачку гидроусилителя рулевого управления.

Сальник червячного привода установлен в самой крышке рулевого редуктора со стороны салона авто. При обслуживании и ремонте приводного узла своими руками, необходимо:

• произвести замену всех кольцевых уплотнителей опорных подшипников в корпусе.
• выполнить замену сальника червяка.

Сальник имеет размерность: 20*30*7 мм. Подбор нового масляного уплотнителя необходимо делать в авто магазине по старому образцу.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

• если менялись рулевые наконечники, рычаги либо сайлентблоки;
• в случае изменения штатного клиренса;
• при уводе автомобиля в сторону;
• если шины имеют сильный износ;
• когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр	Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота	4°+30′ (3°+30′)
угол развала колёс	0°30’+20′ (0°5’+20′)
угол схождение колёс	2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Что нужно для ремонта

Для проведения регулировки колес автолюбителю понадобятся определенные детали и приспособления. Их нужно приготовить до начала проведения процедуры, поскольку без некоторых инструментов обойтись просто невозможно. Это следующие приспособления:

• набор гаечных ключей различных номеров;
• штангенциркуль;
• деревянные или другие плотные бруски, толщина которых равна 6 мм и 22 мм.

Как можно догадаться из названия, в каждом используются нехитрые приспособления. Поэтому, если автолюбитель предпочитает первый вариант, понадобится простая линейка и специальная. Во втором случае нужны плотная нить небольшой длины для развала и длиннее для схождения. Рекомендуется, чтобы она имела крючки на концах, иначе будет сложнее крепить ее к колесу.
