Неполадки со светом в автомобиле встречаются чаще всего при отрицательных температурах, то есть в зимнее время года, потому как тогда сеть больше подвержена нагрузке. Также больше всего шансов выйти из строя есть у ламп, которые сделаны из низкокачественных материалов, от малоизвестных, либо некачественных производителей.

Это относится и к комплектующим электрической цепи.

Шевроле нива – продукт совместного производства двух автомобильных концернов – АвтоВАЗ и GM. Авто относиться к классу кроссоверов, но наличие постоянного полного привода делает его хорошим вариантом для любителей покорять бездорожье

Поэтому очень важно, чтобы все узлы автомобиля надежно работали, ведь оказавшись вдали от населенного пункта необходимо чувствовать уверенность в том, что получиться добраться до места назначения

Но со временем вырабатывается ресурс деталей и появляются проблемы с некоторыми элементами. Например, могут выйти из строя компоненты, отвечающие за освещение. В этом случае продолжать движение невозможно.

Проблема может быть вызвана неисправными лампами ближнего света, либо неисправностями с проводкой. В первую очередь необходимо проверить лампы ближнего света. Обычно такую неисправность легко определить, поскольку обычно перегорает только одна лампа из двух.

Но что делать если полностью не горит ближний свет а дальний горит. Работа дальнего света говорит о том, что блок фары исправен, проблема с контактами исключена и необходимо проверять остальной участок проводки.

Для этого необходимо прозвонить силовой провод от реле к предохранителям, контакты реле. Даже если установлены новые детали, то это не значит, что они исправны. Реле и предохранители могут быть повреждены в момент запуска двигателя, если не правильно настроен генератор.

Исправно работающий дальний свет говорит о том, что схема управления в порядке. Это так же значит, что реле К4 и К5 подключены последовательно и управляют дальним светом. Т.

е. проблема может быть скорее всего в катушке ближнего света К5. После этого необходимо проверить силовую плату.

Если цепь не содержит видимых повреждений необходимо проверить контакты реле-К5. Оно может издавать щелкающие звуки, свидетельствующие о работе, но сигнал из него не будет выходить.

Если все вышеперечисленные действия не помогли выявить неисправность, то необходимо прозвонить цепь. Для этого используется мультиметр или контрольная лампа с подключенными проводами. Лучше не использовать недорогие китайские индикаторы, чтобы не замкнуть цепь.

Перед тем как выполнить проверку необходимо включить зажигание и ближний свет, после чего произвести проверку в определенном порядке:

1. Проверяется напряжение на предохранителях. Вполне возможно что в результате короткого замыкания или в результате естественного износа сгорели обе лампы
2. После этого нужно отключить реле и проверить на контакте 30 наличие напряжения. Если оно отсутствует, то скорее всего проблема в дорожке от распайки к К5
3. С реле снимается крышка, после чего нужно установить его обратно и включить ближний свет. При этом К5 должно издать щелчок и пластина прижмется к контактам. Если свет не зажегся, то нужно вручную прижать пластину для обеспечения контакта. Если это действие помогло – значит проблема кроется в контактах реле. Если нет – проблема в дорожке на плате ведущей к предохранителям.

Дорожку можно прозвонить отдельно. Для этого К5 извлекается, отключаются предохранители, затем контакты мультиметра соединяются с гнездом предохранителей и реле 87.

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Все о лампах ближнего и дальнего света на автомобиле Шевроле Нива

Шевроле — популярный внедорожник бюджетного сегмента. Автомобиль разрабатывался с учетом дальних поездок по пересеченной местности и адаптирован для города.

До 2009 года в комплектации головной оптики использовались безлинзовые конструкции. С 2009 лампа ближнего света Нива Шевроле — это однонитевая галогенная конструкция мощностью 55 Ватт.

Светящийся элемент устанавливается статично, это позволяет использовать отражающую поверхность на 99 %.

Когда необходима замена

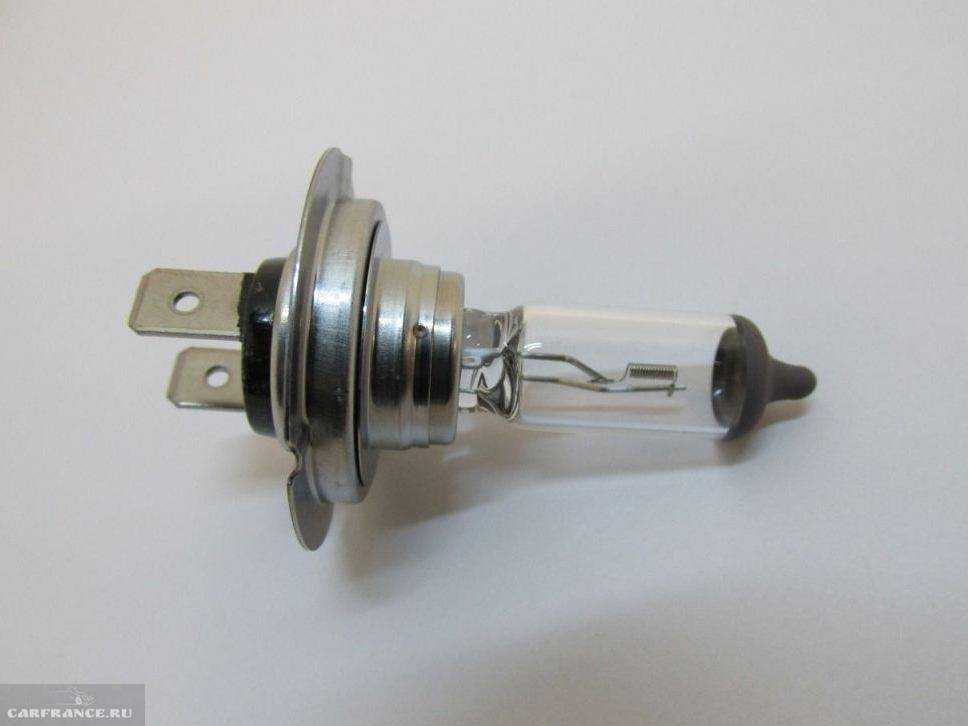

Заводская комплектация предполагает установку галогенна класса H7 12v/55W. Маркировка расшифровывается:

• цоколь 7;
• работает от бортовой сети в 12 вольт;
• мощность 55 Вт.

Лампы ближних огней дают комфортное освещение в сумерки, обеспечивают оптимальную освещенность при дожде и снеге. Поскольку автомобиль Нива рассчитан на езду по сложной дороге, в корпусе оптики устанавливается усиленный пластик, менее подверженный царапинам и сколам.

При характерной эксплуатации передняя часть Нивы подвергается значительным механическим нагрузкам: тряска, езда по ухабам и пр. От постоянной повышенной вибрации уменьшается ресурс ходовых огней. Потребуется заменить деталь:

• если снизилась мощность элемента и дорога освещается недостаточно;
• элемент периодически мигает;
• расходник полностью нерабочий.

Меняют лампочки одновременно в обеих фарах. После замены рекомендуется скорректировать блок оптики.

Выбор лампы

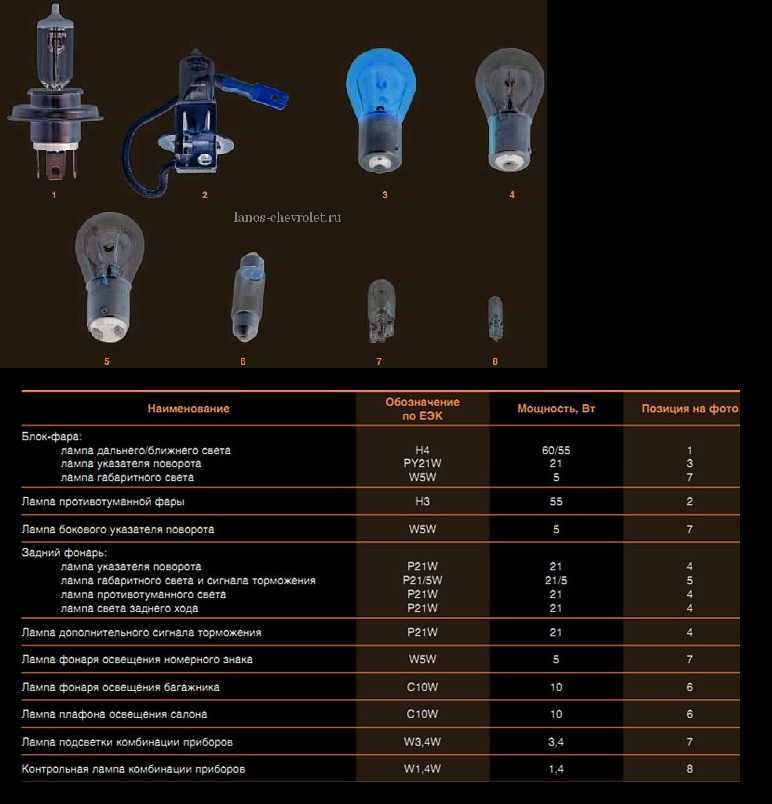

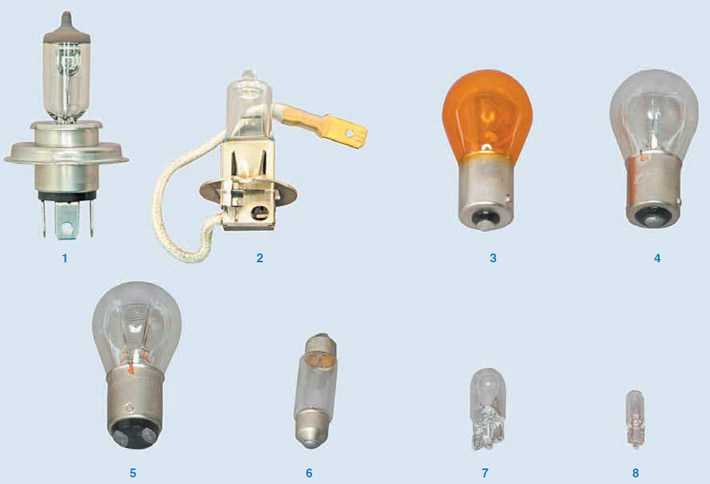

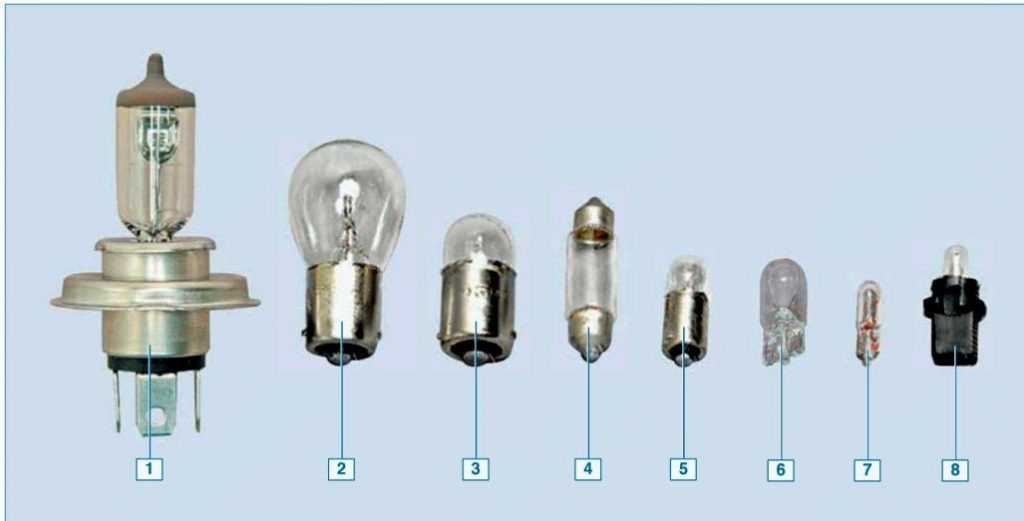

Среди большого ассортимента несложно определить, какие лампы стоят на Шевроле Нива. Штатно автомобиль укомплектован лампой с цоколем Н1, мощностью 60 Вт для дальнего, галогенной стандарта H7, мощностью в 55 Вт для ближнего освещения. Срок службы каждого элемента 3500 часов.

Оптика различных производителей отличается по степени яркости, цветовой температуре: белый, желтый свет. Лампы хорошо освещают дорогу в туман, во время дождя, снегопада.

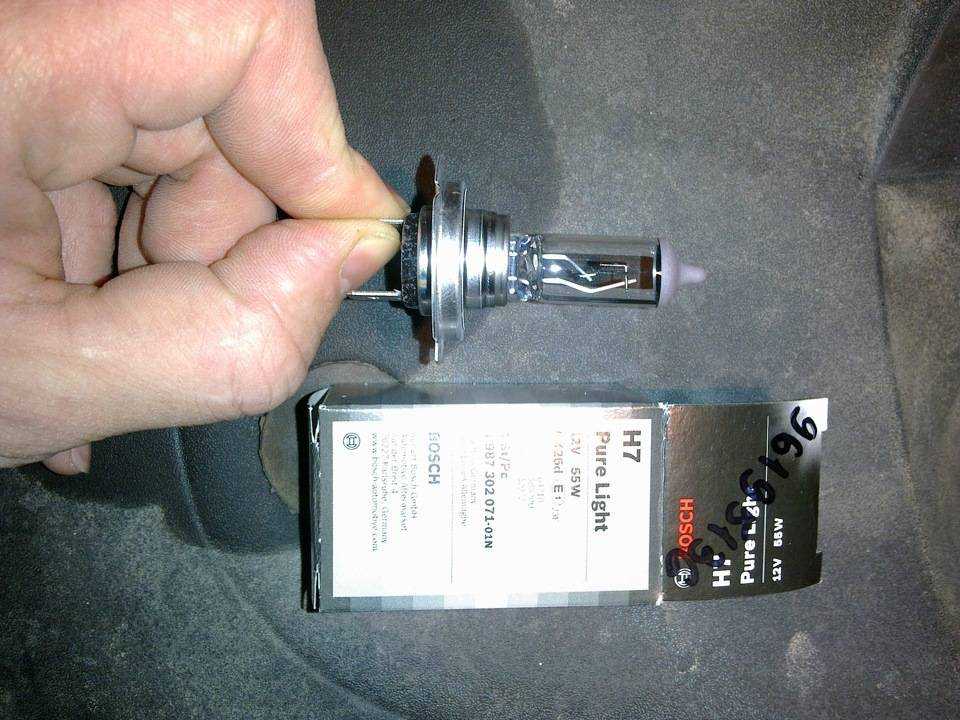

Ближнее галогенное освещение от Philips H7 12 55 имеет точно выверенное размещение точки накала, что позволяет получить хорошую видимость ночью. Популярные производители ближних ходовых огней:

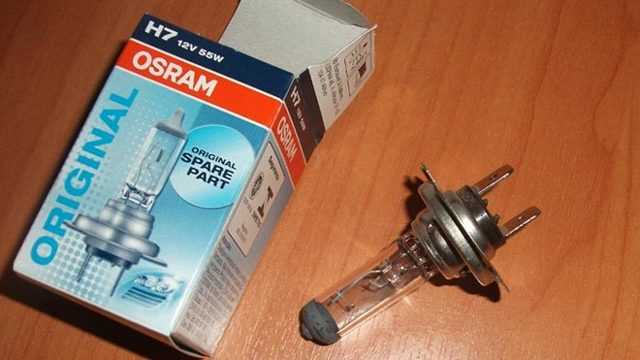

• Osram H7 12;
• Philips H7;
• Bosch H7 55Вт.

Общие характеристики для всех классов ламп ближнего света:

• срок эксплуатации более 2 500 часов.
• легко установить самостоятельно;
• четкая фиксация светового луча;
• полная мощность до конца эксплуатации.

На Ниву не рекомендуется устанавливать лампы дневного освещения мощностью более 55 Вт: возможен перегрев плафона и перегорание проводки. Кроме этого, увеличивается отдача аккумулятора, батарея разряжается на 20 % быстрее.

Кроме стандартный галогенных в оптику Нивы устанавливают светодиодные и ксеноновые лампы. При установке ксенонов полностью переоборудуется проводка, устанавливается блок розжига в подкапотное пространство. Замена галогенов на ксенон и светодиоды запрещена ПДД.

Замена лампы своими руками

Преимуществом в обслуживании автомобиля остается самостоятельная замена лампы ближнего света на Шевроле Нива. Работа занимает до 20 минут как при самостоятельной установке, так и в автосервисе. Для работы понадобится:

• ключ рожковый на 10;
• ветошь;
• фонарик, зеркало (если замена проводится в первый раз).

Во время замены оптики рекомендуется проверить контакты и работу противотуманной фары Шевроле Нива, своими руками заменить которую также легко. Процесс установки нового элемента по шагам:

1. Ключом на 10 открутить гайку и снять клемму с аккумуляторной батареи.
2. Отвинтить зажимы бачка омывателя и отодвинуть его в сторону.
3. Очистить защитный кожух блока фары.
4. Снять крышку.
5. Отсоединить контакты лампы, вынуть ее из корпуса.
6. Установить новую.

Чтобы правильно отсоединить контакты, следует потянуть за разъем, затем отсоединить наконечники проводки от вывода. Фиксатор при этом сдвигается вверх, пружинная защелка отодвигается.

Устанавливая новый расходник, действуют в обратном порядке:

1. Держать лампу только за цоколь.
2. Установить элемент точно в паз рассеивателя.
3. Зажать фиксатор.
4. Присоединить контакты.
5. Зафиксировать защелкой.
6. Подключить проводку к аккумулятору и проверить работоспособность.

Самостоятельная замена не потребует никаких навыков

Важно соблюдать порядок сборки или разборки фары и не касаться руками стекла. На колбе останется микроскопический след от пальца, который рано или поздно приведет к некорректной работе оптики

Нестандартные причины

Иногда нештатную работу фар обусловливают совершенно уж необычные факторы. Был неописуемый случай, когда хозяин снял со своей Нивы очистители фар, поскольку они уже давным-давно не функционировали. В результате он потерял ближний свет на обеих фарах.

И догадался о причине отнюдь не сразу! В ходе экспериментов владелец выяснил, что для обретения ближнего света требуется наличие хотя бы одного из моторчиков, причем не принципиально какого – левого или правого.

Под конец он просто закоротил разъем, как бы симулируя присутствие фароочистителя. В дальнейшем проблем со светом не имелось. Так что если вы простукали все звенья цепи, а причину с фарами не установили, постарайтесь припомнить, не вносили ли вы не так давно какие-нибудь усовершенствования в конструкцию своего авто. Может быть, в процессе этих изменений была нарушена некая инженерная задумка, что и является причиной исчезновения света.

Однако если столь несложные, хотя и обычно действенные, мероприятия желаемого эффекта не дали, придется все же вспоминать телефон знакомого автоэлектрика. Иначе на поиск причин вы можете потратить массу времени – и так и не найти их.

Выяснив, почему ближний свет фар не горит, а дальний горит, и, научившись бороться с таким явлением, однажды можно столкнуться с обратной проблемой, когда есть ближний, но нету дальнего. Причины этих капризов, в принципе, те же самые, что и в предыдущем случае, только дополняются еще и возможной поломкой подрулевого переключателя. Так что если не выявлена причина странного поведения фар, а ближний свет по-прежнему отсутствует, вполне вероятно, придется заняться его заменой.

Замена ламп в противотуманках

Если требуется заменить стекло или установить ПТФ в сборе, то нужно требуется разборка, снятие, установка. Инструкция:

1. Отсоединить минусовую клемму от аккумуляторной батареи.
2. Снять решетку радиатора.
3. Отключить колодку с проводами и питание с гидрокорректора предварительно зажав фиксатор.
4. Выкрутить болты с блока, снять фарную накладку.
5. Снять бампер, изъять крепежи, удерживающие блок-фару.
6. Вытащить фару из посадочного места.

Обратная сборка выполняется по аналогичному алгоритму. После установки туманного элемента на Шевроле необходима регулировка света.

Лампы для ПТФ

Главное, разобраться с проводкой, чтобы выполнить правильное подключение. Все провода спрятаны в черную гофру. Алгоритм:

1. Найти кнопку на колодке, которая отвечает за обогрев стекла. В пучке она третья по счету, обозначена значком +.
2. Зажать провод с плюсом и желто-зеленый провод зажигания.
3. При участии переходников выполнить подключение методом протяжки проводков. Притянуть ПТФ переднего бампера до реле.
4. Протянуть два провода от монтажного блока в подкапотное пространство. Прикрутить ПТФ на Шевроле Ниве: L – направо, R –налево.

Схема проводов Шевроле Нива, часть ЭСУД

• 1 – пины свечей зажигания;
• 2 – контактная группа драйверов форсунок;
• 3 – блок зажигания;
• 4 – контроллер управления;
• 5 – главное защитное реле ДВС;
• 6 – площадка расположения плавких вставок;
• 7 – предохранитель главного реле;
• 8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
• 10 – защитный элемент управляющего предохранителя главного топливного насоса;
• 11 – предохранитель цепи контроллера;
• 12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
• 13 – вспомогательный предохранитель вышеуказанной цепи;
• 14 – плавкая вставка цепи контроля топливного насоса;
• 15 – вентилятор главного радиатора, расположенного с левой стороны;
• 16 – стандартный датчик концентрации кислорода во впускном коллекторе;
• 17 – стоковый выход измерителя канала детонации;
• 18 – вывод ДПКВ;
• 19 – контроль клапаном продувки адсорбера;
• 20 – выход группы ДМРВ;
• 21 – привод регулятора холостого хода;
• 22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
• 24 – вспомогательный резистор;
• 25 – контроль прибора ДПДЗ;
• 26 – выход от сенсора температуры антифриза;
• 27 – указатель состояния вышеописанного датчика;
• 28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
• А/В – клеммные колодки аккумуляторной батареи;
• С – вход «мамы» подключения к приборной панели;
• G 1/ G 2 – заземляющие выходы участка проводки.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата»

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

ВАЗ-2123 Chevrolet Niva является попыткой совместить удачную конструкцию базового внедорожника с современными стандартами комфорта. В основу данной модели находится ВАЗ-2121, который был доработан с точки зрения эргономики экстерьера и укомплектован более современными узлами и агрегатами.

На основной вариант Chevrolet Niva устанавливается отечественный 1,7-литровый двигатель, обеспечивающий достаточный для данного автомобиля крутящий момент. По параметрам проходимости, курсовой устойчивости и разгонным характеристикам данная модель превосходит базовый вариант «Нивы», обладая при этом значительно лучшими показателями комфорта пребывания в салоне. Данные обстоятельства и относительно небольшая цена способствовали большому росту популярности ВАЗ-2123 среди любителей автомобилей повышенной проходимости. Также существует модель Chevrolet Niva FAM-1, которая укомплектовывалась большим количеством иностранных агрегатов и не приобрела заметной популярности из-за высокой стоимости.

Поскольку большинство узлов ВАЗ-2123 Chevrolet Niva сопоставимы и унифицированы с ВАЗ-2121, то наибольшим спросом пользуются «классические» запчасти «Нивы».

Шевроле Нива — замена ламп в блок-фаре — журнал За рулем

Работу проводим на правой блок-фаре, на левой блок-фаре лампы меняем аналогично.Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.Отсоединяем колодку проводов от лампы.Отсоединяем колодку проводов от лампы.Сжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.Сжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.Вынимаем лампу дальнего света из корпуса блок-фары. Устанавливаем новую лампу H1 в обратной последовательности.Вынимаем лампу дальнего света из корпуса блок-фары. Устанавливаем новую лампу H1 в обратной последовательности.Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света. Отсоединяем наконечники проводов от выводов лампы.Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света. Отсоединяем наконечники проводов от выводов лампы.Нажав на верхний конец пружинного фиксатора, выводим фиксатор из зацепления с крючками отражателя и отводим его от лампы. Вынимаем лампу ближнего света из корпуса блок-фары. Устанавливаем новую лампу H7 в обратной последовательности.Нажав на верхний конец пружинного фиксатора, выводим фиксатор из зацепления с крючками отражателя и отводим его от лампы. Вынимаем лампу ближнего света из корпуса блок-фары. Устанавливаем новую лампу H7 в обратной последовательности.Для замены лампы габаритного света тянем на себя патрон лампы.Для замены лампы габаритного света тянем на себя патрон лампы.Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем патрон с лампой из корпуса блок-фары.

Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности.Для замены лампы указателя поворота поворачиваем патрон лампы серого цвета против часовой стрелки (для наглядности показано на снятой блок-фаре).Для замены лампы указателя поворота поворачиваем патрон лампы серого цвета против часовой стрелки (для наглядности показано на снятой блок-фаре).Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем патрон с лампой из корпуса блок-фары.Нажав на лампу, поворачиваем ее против часовой стрелки до упора и вынимаем лампу из патрона. Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.Нажав на лампу, поворачиваем ее против часовой стрелки до упора и вынимаем лампу из патрона. Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.На автомобиле с ABS, доступ к лампам левой фары затруднен. Но, демонтировав корпус воздушного фильтра и воздухозаборник, с задачей справиться возможно.

Тогда изображение внутренней части фары можно будет наблюдать на экране.Ключом «на 8» отворачиваем два болта пластины крепления корпуса воздушного фильтра.Ключом «на 8» отворачиваем два болта пластины крепления корпуса воздушного фильтра.Вынимаем заднюю опору корпуса воздушного фильтра из кронштейнаВынимаем заднюю опору корпуса воздушного фильтра из кронштейнаОсвобождаем воздухозаборник и отводим корпус воздушного фильтра.Освобождаем воздухозаборник и отводим корпус воздушного фильтра.Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света.Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света.Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.Вид на патрон лампы ближнего света.Вид на патрон лампы ближнего света.После замены ламп устанавливаем демонтированные узлы в обратной последовательности.Chevrolet Niva: замена ламп в блок-фареПодпишитесь на автоновости на нашем канале в Яндекс ДзенОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Проблема № 2: не работает одна из фаз ксенона

Диагностика: Ксеноновые фары в отличие от галогеновых ламп накаливания не имеют вольфрамовой нити, поэтому, если лампа не загорелась, а напряжение на нее исправно подавалось, значит вероятнее всего в ней имеется трещина, через которую проходит газ ксенон.

Ксеноновый элемент требует высокого и исправного напряжения, поэтому, если это устройство не работает, в первую очередь следует проверить электронику – протестируйте мультиметром контакт. В некоторых случаях лампочка и воспламенитель соединены вместе и являются одним устройством. В таких случаях их можно заменить только в комплексе.

Проблемы с ксеноном

Лампы ксеноновых фар являются достаточно дорогим удовольствием (от $ 50 до $ 100), а воспламенители еще дороже (цена может быть порядка $ 200!). Поэтому, прежде, чем заниматься заменой убедитесь на 100%, что проблема именно в ксеноне.

Есть надежный способ проверить это: замените «хорошую» лампу, которая работает с другой стороны, на фару, которая не работает. Если теперь устройство работает фара, то вы можете знать наверняка — лампочка, которую вы удалили, была неисправной, и ее необходимо заменить. Еще лучше поменяйте фары местами, тогда картина станет ясной полностью.

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

• 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
• 2 – штепсельный разъем присоединения ЭСУД;
• 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
• 5/7 – левый и правый подрулевые переключатели;
• 6 – разъем устройства выключателя зажигания;
• 8 – комбинация приборной доски;
• 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
• 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
• 12 – кнопка выключатель устройства аварийной сигнализации;
• 13 – монтажный короб вставки плавких предохранителей;
• 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
• 16 – контактный пин выключения стоп сигналов;
• 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
• 18 – автоматическая защита противотуманных фар головной оптики;
• 19 – автоматика стеклоподъемников;
• 20 – защитное реле звукового сигнала;
• 21 – предохранительный модуль системы подогрева сидений;
• 22 – реле управления стартером;
• 23 – переключатель системы наружного освещения;
• 24 – контактная группа подключения вентилятора печки;
• 25 – встроенный выключатель включения подогрева ветрового стекла;
• 26 – устройство выключения передних противотуманок;
• 27 – включатель кормовых огней, противотуманной группы освещения;
• 28 – кнопка настройки кондиционера;
• 29 – регулятор положения манипуляторов отопления;
• 30 – пин прикуривателя;
• 31 – кнопки регулировки направления светового потока головной оптики;
• 32 – регулировка яркости подсветки приборной доски;
• 33 – вспомогательный резисторный механизм вентилятора отопления;
• 34 – модуль штатного иммобилайзера;
• 35/36 – выводы бортового акустического модуля штатного типа;
• 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

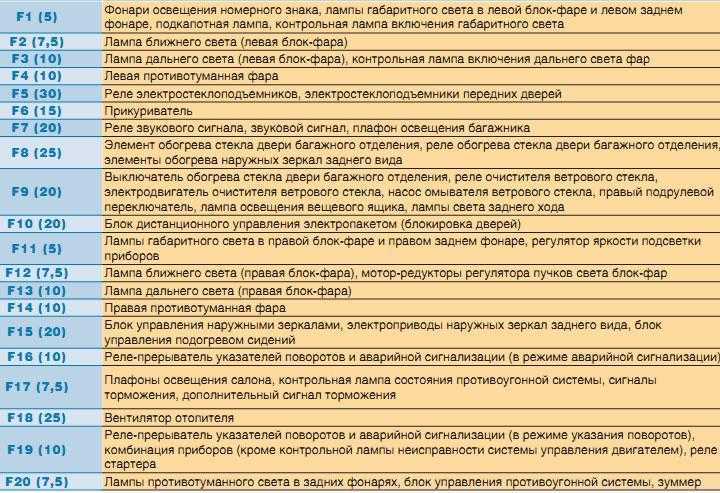

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

К7	Обеспечивает работу устройства обогрева заднего стекла двери багажника.
К8	Является резервным реле. Если по каким-либо причинам одно из реле не функционирует, его можно переподключить в гнездо К8.

Номер	Назначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

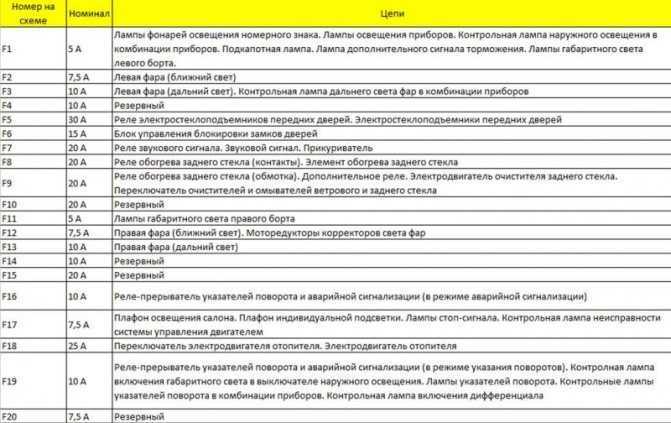

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.
